海利普HLP-SK180系列变频器在永磁同步电机上PM电机调试指南
海利普变频器A系列中文说明书
目录一、前言（1）、购入时注意事项（2）、HLP系列铭牌说明二、安全使用注意事项（1）、送电前（2）、送电中（3）、运转中三、产品标准规格（1）、产品个别规格（2）、产品通用规格四、储存及安装（1）、储存（2）、安装场所及环境（3）、安装空间与方向五、配线（1）、主回路配线图（2）、接线端子说明（3）基本配线图（4）、配线注意事项六、数位操作器说明（1）、数位操作器说明（2）、显示项目说明（3）、操作说明七、试运行（1）、运行前检查（2）、试运行方式八、功能一览表九、功能说明十、保养维护、故障信息及排除方法（1）、保养检查注意事项（2）、定期检查项目（3）、故障信息及排除方法（4）、故障及分析十一、周边设施选用及配置（1）、选件（2）、配置十二、附录附录一：简单应用举例附录二：机器外型及安装尺寸附录三：面板外型及安装尺寸附录四：使用者记录及反馈因公司产品更新，本册内容若有更改，恕不另行通知。
*本说明书为2.0版本一、 前言承蒙您惠顾HLP 系列多功能，高性能通用变频调速器。
在使用变频器前请详细阅读本使用说明书，以便正确安装使用机器，充分发挥其功能，并确保安全。
请永久保存此说明书，以便日后保养、维护、检修时使用。
变频器乃电力电子产品，为了您的安全，请务必由合格的专业的电机工程人等符号提醒您于搬运、安装、运转、检查变频器时之安全防范事项，请您配合，使变频器使用更加安全，若有疑虑，请联络本公司各地的代理商洽询，我们的专业人员乐于为您服务。
本说明书如有变动，恕不另行通知。
-1-⑴购入时注意事项：本机出厂前均作严格的包装处理，但考虑运输途中的各种因素，装配前请特别注意下列事项，如有异常，请通知本产品经销商或本公司相关人员。
●搬运中是否损坏或变形。
●包装解开时是否有HLP系列变频器一台及使用说明书一本。
●所订购的规格是否与铭牌相符合（使用电压及KV A数）。
●内部装配的零件，配线及电路板是否异常。
●各端子部分紧锁，机器内是否有异物存在。
海利普变频器A系列说明书[1]
![海利普变频器A系列说明书[1]](https://img.taocdn.com/s3/m/b87c06851b37f111f18583d049649b6648d7091d.png)
海利普变频器A系列说明书海利普变频器A系列说明书目录1、引言1.1 产品概述1.2 适用范围1.3 术语定义2、技术规格2.1 性能参数2.2 外形尺寸2.3 电气参数2.4 环境条件3、安装要求3.1 安装环境选择3.2 安装步骤3.3 连接示意图4、使用说明4.1 开机操作4.2 关机操作4.3 运行模式切换4.4 参数调节方法5、故障排除5.1 常见故障现象与解决方法5.2 故障代码及解释6、维护与保养6.1 维护周期6.2 清洁与防尘6.3 系统检查与调试7、安全警示7.1 可能存在的危险性7.2 安全操作规范7.3 应急处理措施附件.1、安装示意图2、电路图3、参数表注解：- A系列：指海利普变频器产品系列中的型号A- 变频器：通过调整输入电压频率来实现电机转速调节的电器设备- 适用范围：本产品适用于工业自动化场景中，需要实现电机转速控制的各类设备。
- 性能参数：包括额定功率、输入电压、输出电压、频率范围等参数。
- 安装环境选择：根据变频器的散热要求和防护等级，选择合适的安装位置。
- 开机操作：将变频器连接电源，按下启动按钮并按照相关步骤设置参数。
- 关机操作：按下停止按钮，并按照相关步骤进行关机操作。
- 运行模式切换：可以通过面板上的按钮或者远程控制器切换运行模式，如手动、自动、远程等。
- 参数调节方法：通过按键或软件设置参数，包括电机额定功率、运行频率、加速度等。
- 故障排除：了一些常见故障现象，并提供解决方法。
- 故障代码及解释：给出了可能出现的故障代码，并解释了其含义和处理方法。
- 维护周期：推荐的定期维护和保养周期。
- 清洁与防尘：介绍了如何进行清洁和防尘工作。
- 系统检查与调试：提供了一些系统检查和调试的方法和注意事项。
- 可能存在的危险性：了使用过程中可能存在的安全隐患。
- 安全操作规范：给出了安全操作的相关规范和建议。
- 应急处理措施：在出现紧急情况时的相关处理措施。
本文档涉及附件：1、安装示意图：详细展示了变频器的安装示意图，方便用户进行安装操作。
永磁同步电机闭环调试步骤
高速运行是否稳定 按RUN电机参数 侦测
是
加载测试
05-00=4按RUN电机 磁极角度学习
断电上电
11-00= 1自动适用调整 00-11=4同步电机闭环控制 01-12,01-13加减速时间设置 调整低速频宽 系统惯量11-01 05-38电机惯量 低速运行是否稳定
负载是否可以 脱离电机轴 检查电机参数 是否设置正确
不可以
可以
05-00=5 SPM電機 參數 05-00=13 IPM電機 參數
台达C2000永磁同步电机闭环调试步骤
中达电通变频器产品处整理
开始 10-00= 编码器的种类 10-01=编码器的线数 10-02=编码器的型式
恢复出厂数值00-02=9
电机参数设置 05-33=1 PM/IM选择 05-34= 电机电流 05-35= 电机功率 05-36= 电机转速 05-37= 电机极数 05-38= 电机惯量 01-00= 最大频率 01-01= 额定频率 01-02=额定电压
海利普变频器产品说明书
海利普企业简介营销服务网络图*图注红：销售服务中心蓝：办事处浙江海利普电子科技有限公司成立于2001年，于2005年纳入Danfoss旗下，成为其全资子公司。
丹佛斯是丹麦最大的跨国工业制造公司，创立于 1933年，丹佛斯以推广应用先进的制造技术，并关注节能环保而闻名于世，是制冷和空调控制，供热和水控制，以及传动控制等领域处于世界领先地位的产品制造商和服务供应商。
在过去的10年中，海利普经历了巨大的变化，已发展成一家集研发、生产、销售于一体的国家级高新技术企业，同时也是国内唯一一家拥有省级变频研发中心的企业。
海利普是目前中国最大的变频器生产厂家，其核心产品HLP系列变频器，广泛应用于起重、纺织、印染 、石油、化工、建筑、建材、橡胶、塑料、包装、印刷、造纸、食品、饮料、环保、水处理、机床等行业，先后被列入“国家重点新产品”、 “国家火炬计划项目”，并于2004年被授于“浙江省名牌产品”、“国内最具有竞争力的产品”。
为了适应丹佛斯在中国建立第二家乡市场的战略，海利普依靠丹佛斯的强大支持，寻求高速发展，更加巩固了海利普在中国变频器领域的领先地位，同时逐渐成为丹佛斯旗下的能源电子部在亚太地区的制造和物流中心。
公司愿景：比市场增长更快，成为中国市场品质最高的知名品牌。
目录通用型变频器HLP-A通用型变频器 / 4HLP-C+迷你型变频器 / 12矢量型变频器HLP-B高性能矢量型变频器/ 17HLP-NV矢量型变频器 / 24专用型变频器HLP-P风机/水泵专用变频器 / 30 HLP-H中频机 / 36HLP-F纺织专用变频器 / 40HLP-J注塑机专用变频器 / 43HLP-CP跑步机/手套机专用变频器 / 47 HLP-M机床专用变频器 / 51常用选配件直流电抗器 / 55交流输入/输出电抗器 / 55输入/输出滤波器 / 57制动单元与制动电阻 / 57接线用断路器及漏电开关 / 58电磁接触器及浪涌吸收器 / 59隔离变压器 / 59 海利普变频器 系列产品本产品为通用型变频器，软件功能强大，具有多种控制方式；内置PID、简易PLC；输出转矩高（150%/1分钟），过载能力强，广泛应用于编织、化纤、印染、塑料、轻工、机械、化工、钢铁、造纸等各种行业，并受到用户的一致好评。
变频器调试步骤

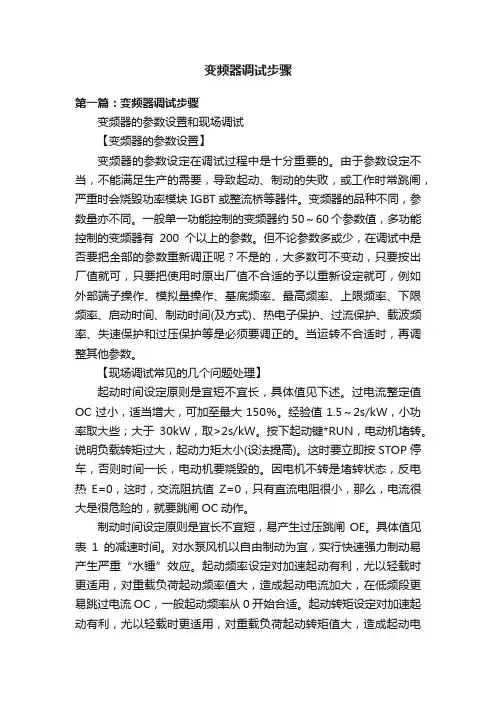

变频器调试步骤第一篇：变频器调试步骤变频器的参数设置和现场调试【变频器的参数设置】变频器的参数设定在调试过程中是十分重要的。
由于参数设定不当，不能满足生产的需要，导致起动、制动的失败，或工作时常跳闸，严重时会烧毁功率模块IGBT或整流桥等器件。
变频器的品种不同，参数量亦不同。
一般单一功能控制的变频器约50～60个参数值，多功能控制的变频器有200个以上的参数。
但不论参数多或少，在调试中是否要把全部的参数重新调正呢？不是的，大多数可不变动，只要按出厂值就可，只要把使用时原出厂值不合适的予以重新设定就可，例如外部端子操作、模拟量操作、基底频率、最高频率、上限频率、下限频率、启动时间、制动时间(及方式)、热电子保护、过流保护、载波频率、失速保护和过压保护等是必须要调正的。
当运转不合适时，再调整其他参数。
【现场调试常见的几个问题处理】起动时间设定原则是宜短不宜长，具体值见下述。
过电流整定值OC过小，适当增大，可加至最大150％。
经验值1.5～2s/kW，小功率取大些；大于30kW，取>2s/kW。
按下起动键*RUN，电动机堵转。
说明负载转矩过大，起动力矩太小(设法提高)。
这时要立即按STOP停车，否则时间一长，电动机要烧毁的。
因电机不转是堵转状态，反电热E=0，这时，交流阻抗值Z=0，只有直流电阻很小，那么，电流很大是很危险的，就要跳闸OC动作。
制动时间设定原则是宜长不宜短，易产生过压跳闸OE。
具体值见表1的减速时间。
对水泵风机以自由制动为宜，实行快速强力制动易产生严重“水锤”效应。
起动频率设定对加速起动有利，尤以轻载时更适用，对重载负荷起动频率值大，造成起动电流加大，在低频段更易跳过电流OC，一般起动频率从0开始合适。
起动转矩设定对加速起动有利，尤以轻载时更适用，对重载负荷起动转矩值大，造成起动电流加大，在低频段更易跳过电流OC，一般起动转矩从0开始合适。
【基底频率设定】基底频率标准是50Hz时380V，即V/F=380/50=7.6。
海利普C系列中文说明书
文档仅供参考，不当之处，请联系改正。
…13
3、 基本配线
图………………………………………
……14 4、 配线注意事 项………………………………………
…15 六、数位操作器说
明…………………………………………
18
1、 数位操作器说 明………………………………………
6 2020 年 4 月 19 日
文档仅供参考，不当之处，请联系改正。
18 2、 指示状态显示说 明……………………………………18
3、 操作说 明………………………………………
………19 七、试运 行…………………………………………… …………20
-1-
1、 运行前检
7 2020 年 4 月 19 日
文档仅供参考，不当之处，请联系改正。
查……………………………………… ……20
⑴购入时注意事项：
本机出厂前均作严格的包装处理，但考
虑运输途中的各种因素，装配前请特别注意
14 2020 年 4 月 19 日
文档仅供参考，不当之处，请联系改正。
下列事项，如有异常，请通知本产品经销商 或本公司相关人员。
●搬运中是否损坏或变形。 ●包装解开时是否有 HLP-C 系列变频器 一台及使用说 书一本。 ●所订购的规格是否与铭牌想符合（使 用电压及 KVA 数）。
海利普 C 系列中文 说明书
1 2020 年 4 月 19 日
文档仅供参考，不当之处，请联系改正。
目录
一
、
前
言………………………………………………
……………1
1、 购入时注意事
项……………………………………… 3
2、 HLP-C 系列铭牌说
海利普变频器恒压供水参数设置参考
海利普变频器恒压供水参数设置参考CD010 参数锁定0:无效 1:有效CD033 运行指令来源0:操作器操作运行指令由数位操作器给定。
1:外部端子操作运转指令由外部端子给定。
即多功能输入端子给定。
2:通讯口操作运转指令由通讯口给定。
CD065 模拟量输入选择0:0~10V (VI) 1:0~5V (VI) 2:0~20mA (AI)3:4~20mA (AI) 4:0-10V (VI)与4-20mA叠加(AI)5:0~10V (RI) 6:0~10V(RI)与0~10V叠加(VI)7:0~10V (RI)与0~20mA叠加(AI)AI、 VI 、RI分别对应相应的模拟量频率此参数设定可以满足不同的模拟输入信号。
当CD065=4时,输出频率=1/2(U/Umax+I/Imax)×50Hz其中:U:模拟量电压量 Umax:最大模拟量电压量I:模拟量电流量 Imax:最大模拟量电流量如:当模拟量分别输入为+10V和2 0 mA时,变频器输出频率为50Hz。
当CD065=6时,输出频率=(URI/10+UVI/10) ×50Hz如:当模拟量分别输入URI =+1V和UVI =+6V时,变频器输出频率为35HZ,当(URI/10+UVI/10)≥1 时,变频器输出频率为50HZCD115 停机压力准位该参数设定主泵进入休眠时的压力准位,详见后面说明。
停机压力值=PID目标值×CD115设定值PID目标值计算方法详见CD154中的参数说明CD116 停机准位连续时间该参数设定进入睡眠状态前,在停机压力准位状态下持续保持的时间。
CD117 唤醒准位该参数设定休眠状态到苏醒时的唤醒压力准位唤醒压力值=PID目标值×CD117设定值CD118 睡眠频率该参数设定进入睡眠时的最低运行频率CD119 睡眠频率连续时间该参数设定进入睡眠时,在睡眠频率下需运行的连续时间。
CD130 马达额定电压CD131 马达额定电流CD132 马达极数CD133 马达转速CD150 比例常数(P) **设定范围:0.0~1000.0% 单位:0.1% 出厂值:100CD151 积分时间(I) **设定范围:0.0~1000.0S 单位:0.1S 出厂值:5.0CD152 微分时间(D) **设定范围:0.00~10.00s 单位:0.01s 出厂值:0.00CD153 目标值 **设定范围:0.00~99.99kg 单位:0.01kg 出厂值:5.00控制目标值可由外部电压信号或面板设定,99.99公斤目标值对应模拟量+10V时频率。
海利普变频器说明书C100
通信地
COM；
5位8段LED显示
可显示频率、警报，状态等各种数据信 息；
指示灯 显示
监视功能
外引操作面板 选配 外引键盘安装套件 件
拷贝卡
防护等级 操作温度 操作湿度 环境 振动 最大海拔 电机线长度
指示灯FWD、REV、Hz、A、RPM显示变 频器的各种状态；
设定频率，输出频率，反馈值，输出电 流，直流母线电压，输出电压，输出功 率，输入端子状态，输出端子状态，模拟 量输入值，历史1-10次故障记录和累计 工作时间等；
HLP-C100系列使用说明书
系列
危险
● 实施配线前，请务必切断电源。 ● 请将变频器安装于金属类等不可燃材料上，以防止发生火灾。 ● 请不要把变频器安装在含有爆炸性气体的环境里，否则有引发
爆炸的危险。 ● 主回路端子配线必须正确，R、S、T为电源输入端子，绝对不可
与U、V、W混用，否则，送电时会造成变频器的损坏。 ● 进线PE 端子必须单独接地，绝对不可接零线，否则，易引起变
HLP-C100系列使用说明书
系列
项目
规格
保护 功能
电源缺相保护，欠压保护，过压保护，过流保护，过载保护，输出缺相保 护，输出短路保护，输出接地保护，过热保护，CPU故障，EEPROM故 障，按钮禁用，复制失效，参数只读，数值超出范围，不可在运行中执行， 输入密码错误等；
数字输入
数量 扫描时间
5路数字输入端子； 1ms；
72
10.1 故障列表
72
10.2 操作异常及处理
73
第11章 日常维护
75
11.1 注意事项
75
11.2 变频器存储和运输
75
第12章 通讯协议
HLP_180SK说明.
1.3 运转中
注意
● 变频器运转中请勿检查电路板上的信号，以免发生危险。 ● 变频器出厂时参数均已优化，请按所需功能适当调整。 ● 请务必考虑振动、噪音、电机轴承及机械装置所允许的速度范
3.2.1 操作面板外形及安装尺寸 3.2.2 变频器外形及安装尺寸 3.3 变频器的安装及配线 3.3.1 一般电气安装 3.3.2 保险丝规格 3.3.3 安装空间与方向 3.3.4 变频器接线端子
3.3.4.1 主电路端子 3.3.4.2 I/O控制端子 3.3.5 变频器的配线 第4章 操作与显示界面介绍 4.1 操作面板说明 4.2 快速设置参数 4.2.1 通过操作面板预置设定值 4.2.2 正反转显示状态说明 4.2.3 监视运转状态 4.2.4 查看报警记录 4.2.5 状态参数查看
49
6.3 第02组参数：制动功能
59
6.4 第03组参数：设定值/加减速
62
6.5 第04组参数：极限/警告设置
70
6.6 第05组参数：数字量输入/输出
74
6.7 第06组参数：模拟量输入/输出
82
6.8 第07组参数：速度PID控制/过程PI控制
89
6.9 第08组参数：通信控制设置
92
6.10 第13组参数：简易 PLC功能
HLP-SK180系列
使用说明书
系列
前言
感谢选用HLP-SK180 系列多功能，高性能矢量性空压机专用变 频器。
在使用变频器前请详细阅读本使用说明书，以便正确安装和使用 变频器，充分发挥其功能，并确保安全。请妥善保存此说明书，以便日 后保养、维护、检修时使用。
变频器属于电力电子产品，为了您的安全，请务必由专业的电气工 程人员安装、调试。本手册中有 （注意）和 （危险） 等符号提 醒您在搬运、安装、运转、检查变频器时的安全防范事项，请您配合， 使变频器使用更加安全。若有疑虑，请与本公司或本公司各地的代理商 进行咨询，我们的专业人员乐于为您服务。
西子孚信永磁同步pm変频门机中文调试文件
文件编号 M07-17SM 部分编号 页 码： 第 3 / 26 页
日 期： 2007-06-12 版 本： 第 A 版 修 改： 第 0 次
ＤＣ２４Ｖ ０Ｖ
ＳＧＳ２
ＳＧＳ１
光眼
ＳＰ３
图 ３－２ 接线图
b) 与 LCB2 控制系统配合使用时，接线方式见图 3-3。
ＳＧＳ１
ＳＧＳ２
ＳＰ３
光眼
编码器转一周 的脉冲数 运行模式
参数设置值 （以 FORWARD 电机
为例）
1
00（开到位和关到位 都为常开）
01（开到位常闭，关 到位常开）
02（开到位常开，关 到位常闭）
03（开到位和关到位 都为常闭）
512
0（定位、自学习时此 参数都要设置为 0）
备注
手动时电机正反转的 设置（0 或 1）
用于输入信号常开常 闭的选择（出厂时磁开 关信号是固定的，但初 调时最好再用万用表
4.3.1 自学习之前，进入菜单 3311 中修改 run comd source 为 0，进入菜单 3312，修改“man speed” （一般为 2.0Hz 保证手动时门速不至于过快）。
4.3.2 把门拉到中间位置，进入菜单 311，按 Enter，手动运行一下电机，再按 CLEAR 键，确认 电机是否向开门方向运行，如果方向相反，则进入菜单 3311，改变
永磁同步门机
调试文件
文件编号 M07-17SM 部分编号 页 码： 第 6 / 26 页
日 期： 2007-06-12 版 本： 第 A 版 修 改： 第 0 次
编码器
图 ３－８ 永磁变频器配 ＬＣＢ２ 时的后门接线图
４ 调试说明
永磁同步门机
同步电机调试
永磁同步电机调试过程基本调试一、检查PG卡信号1、编码器信号的检查上电，初始化，置E1.02.＝4，用手转动电机主轴一圈，检测U2.06.是否有数值变化，U2.16.UVW状态是否准确。
注：需保证H5.06.=0（Z相校正无效），O2.05.＝0（U2.06.检测）。
检测不到PG卡信号时请按照相应扩展卡检测说明进行检测。
详细内容请参照《FU-04扩展卡检测》或《FU－08扩展卡检测》2、编码器线数的检查（AB相正交编码器）在编码器线数未知的前提下，将编码器线数设定为2500，用手转动电机主轴至U2.06.=0000后，再转动主轴一圈，读取U2.06.数值a，该编码器线数为a/4。
NO：JSWJ－03－01－07－01二、试运行（必须在电机空载情况下进行）1、设定相应电机参数与编码器参数，E3.12.需设定为“100”。
2、电机磁偏角自学习A3.＝3。
自学习前请将参数B2.02.设定为“150”。
3、将B1.01.与B1.02.置“0”。
用操作器给定电机频率运行。
注意事项：1、当电机极数不确定时，可选用V/f控制模式，5Hz运行，计算出电机1分钟内转动的圈数a，即电机极数：2*5Hz*60s/a2、当电机额定转速或额定频率不确定时，可通过下式推算：电机额定转速＝电机额定频率*60/电机极对数电机极对数＝电机极数/23、当电机额定电压不确定时，可选用闭环控制模式，以80％的额定转速分别正反转，同时调整电机额定电压值，至正转时输出扭矩U1.06.约为5％，反转时输出扭矩U1.06.约为－5％5、当电机处于错相状态下闭环启动时，电流偏大，并极可能产生过流报警。
此时请将参数H5.03.的数值由0修改成1（由1修改成0）；或对调驱动器输出电源线UVW的其中两相。
调相后须重新进行电机磁偏角自学习。
6、当电机磁偏角设定错误时，电机起动时后产生跳动，并发生过流报警，请重新进行电机磁偏角自学习。
7、当电机磁偏角不能够确定时，请首先降低最大拖动扭矩E4.10.和制动扭矩E4.11.；以（电机极数/360）为间隔分别设定几个不同的电机磁偏角度H5.07.，直至电机能够旋转为止；对电机磁偏角进行微调，直至电机以额定转速正反转旋转时，驱动器输出电流U1.05.一致并<5％额定电流E3.03.注：永磁同步电机运行正常后卸下UVW电机接线再接上时，必须每根线缆都对应接线。
海利普变频器参数
利普变频器参数1761人阅读| 0条评论发布于：2007-11-1 19:07:00 海利普变频器HOLIP-A分类功能码功能设定范围及功能说明出厂值基本参数CD000 主频率设定0.00~400.00 HZ 0.00CD001 最大输出电压0.1V－* 200/380CD002 基准频率设定0.01~400.00 HZ 50.00CD003 中间频率时电压0.1V－* 15/27.5CD004 中间频率设定0.01~400.00 HZ 2.50CD005 最低频率时电压0.1~50.00V 8.0/13.5CD006 最低频率设定0.01~20.00 HZ 0.50CD007 最高操作频率50.00~400.00 HZ 50.00CD008 频率上限0.01~400.00 HZ 50.00CD009 频率下限0.00~400.00 HZ 0.00CD010 参数设定0：无效 1：有效0CD011 参数重置00~10 08：恢复出厂值，其余无效00CD012 第一加速时间0.1~6500.0S 10.0/25.0CD013 第一减速时间0.1~6500.0S 10.0/25.0CD014 第二加速时间0.1~6500.0S 50.0CD015 第二减速时间0.1~6500.0S 50.0CD016 第三加速时间0.1~6500.0S 100.0CD017 第三减速时间0.1~6500.0S 100.0CD018 第四加速时间0.1~6500.0S 200.0CD019 第四减速时间0.1~6500.0S 200.0CD020~CD030 保留应用参数CD031 启动方式选择0：由启动频率开始启动1：频率跟踪启动0CD032 停车方式选择0：减速停止1：自有运转停止0CD033 运行指令来源0：操作器 1：外部端子2：通讯口0CD034 运行频率来源0：操作器 1：外部端子2：通讯口0CD035 载波频率0~15 5CD036 点动频率0.00~400.00 HZ 5.00CD037 正反转选择0：反转禁止 1：反转有效1CD038 停止键有无效0：STOP有效 1：STOP无效1CD039~CD40 保留CD041 启动频率0.1~10.0 HZ 0.5CD042 停车频率0.1~10.0 HZ 0.5CD043 转矩补偿0-10% 2.0%CD044 跳跃频率一0.00~400.00 HZ 0.00CD045 跳跃频率二0.00~400.00 HZ 0.00CD046 跳跃频率三0.00~400.00 HZ 0.00CD047 跳跃频率范围0.00~2.00 HZ 0.5CD048~CD049 保留输入、输出端子CD050 多功能输入一（FOR端子）0：无效 1：运转 2：正传 3：反转 4：停止 5：正/反转 6：寸动 7：寸动正传 8：寸动反转 9：紧停 10：复位 11：保留 12：散热器或电机过热 17：高速 18：中速 19：低速 20：多端速一 21：多端速二 22：多端速三 23：加减速选择一 24：加减速选择二 25：up功能 26：down功能 27：计数器 28：计数器复位 29：牵伸 32：PID 开启02CD051 多功能输入二（REV端子）03CD052 多功能输入三（RST端子）10CD053 多功能输入四（SPH端子）17CD054 多功能输入五（SPM端子）18CD055 多功能输入六（SPL端子）19CD056 多功能输出一（DRV端子）0：无效1：运行中2：故障指示3：零速4：制动指示5：设定频率到达6：任意频率一到达7任意频率二到达8：加速中9：减速中10：变频器过载报警11：电机过载报警12：过转矩报警13：低压报警14：阶段完成指示15：过程完成指示16：计数器到达27：牵伸到达 28：PID下限报警29：PID上限报警30：风扇动作31：保留32：制动电阻动作01CD057 多功能输出二（UPF端子）05CD058 多功能输出三（FA.FB.FC端子）02CD059 多功能输出四（KA.KB端子）00CD060 多功能输出五（AM端子）数位频率信号输出端1CD061 频率一致一0.00~400.00 HZ 0.00CD062 频率一致二0.00~400.00 HZ 0.00CD063 频率一致范围0.10~10.00 HZ 0.5CD064 计数值设定00~65500 00CD065 模拟量输入选择0：0~10V 1：0~5V 2：0~20mA 3：4~20mA 4：0~10V，4~20mA 叠加0CD066 模拟量低端频率0.00~400.00 HZ 0.00CD067 低端频率偏压方向0：正方向 1：负方向0CD068 模拟量高端频率0.00~400.00 HZ 50.00CD069 高端频率偏压方向0：正方向 1：负方向0CD070 负偏压可反转0：不可 1：可反转0CD071 类比输出增益0.0~100% 100CD072 Up.down功能选择0：不记忆 1：记忆1CD073 Up.down速度选择0：0.01 HZ 1：0.1 HZ 0CD074~CD075 保留多段速及简易 PLC CD076 PIC运转选择0：普通运行1：外控四段速2：外控多端速3：扰动4：内控多端速5：牵伸0CD077 AuToPLC选择0：运转一周后停 1：循环运行 2：自动运行（STOP间隔）一周后停止 3：自动运行（STOP间隔）循环运行0CD078 PLC运转方向0~255 （0：正转 1：反转）0CD079 PLC减速时间0~65535 0CD080 第二频率设定0.00~400.00 15.00CD081 第三频率设定0.00~400.00 20.00CD082 第四频率设定0.00~400.00 25.00CD083 第五频率设定0.00~400.00 30.00CD084 第六频率设定0.00~400.00 35.00CD085 第七频率设定0.00~400.00 40.00CD086 第八频率设定0.00~400.00 0.50CD087 定时器一0.0~6500.0 S 10.0CD088 定时器二0.0~6500.0 S 10.0CD089 定时器三0.0~6500.0 S 0.0CD090 定时器四0.0~6500.0 0.0CD091 定时器五0.0~6500.0 0.0CD092 定时器六0.0~6500.0 0.0CD093 定时器七0.0~6500.0 0.0CD094 定时器八0.0~6500.0 0.0CD095~CD119 保留保护功能参数CD120 过压失速防止选择0：无效 1：有效1CD121 加速中失速防止准位0~200% 150CD122 恒速中失速防止准位0~200% 0CD123 减速中失速防止准位0~200% 150CD124 保留CD125 过转矩检测准位0~200% 0CD126 过转矩检测时间0.1~20.0 S 1.0CD127~CD129 保留马达功能参数CD130 马达额定电压按马达铭牌设定*CD131 马达额定电流按马达铭牌设定*CD132 马达极数02—10 04CD133 马达额定转速00—9999 1440CD134~CD139 保留特殊功能参数CD140 直流制动准位0.0~20.0% 2.0CD141 启动时直流制动时间0.0~25.0 S 0.0CD142 停止时直流制动时间0.0~25.0 S 0.0CD143 频率跟踪时间0.0~20.0 S 5.0CD144 频率跟踪电流准位0~200% 150CD145 瞬间再启动选择0：无效 1：频率跟踪0CD146 允许停电时间0.1~5.0 S 0.5特殊功能参数CD147 异常再启动次数0—10 00CD148 自动稳压功能0：无效 1：有效1CD149 自动省能源0~10% 0CD150 比例常数P 0.0~1000.00% 100%CD151 积分时间I 0.1~3600.00 S 5.0CD152 微分时间D 0.01~10.00 S 0CD153 目标值0.0~100.0% 1CD154 目标值选择0：操作器给定1：外部端子（0-10V）给定00CD155 PID上限0~100% 100%CD156 PID下限0~100% 0%CD157~CD159 保留通讯功能CD160 通讯地址0-250 0CD161 通讯传送速度0-3 1CD162 通讯资料方式0-5 0CD163~CD167 保留监视参数CD168 现实内容选择0-15 00CD169 变频器电压等级按机种设定*CD170 变频器额定电流按机种设定*CD171 软件版本号*CD172 故障纪录1 注：—表示无故障纪录—CD173 故障纪录2 —CD174 故障纪录3 —CD175 故障纪录4 —CD176 故障清除00-10（01为故障清除）00工厂设定参数CD177 保留CD178 变频器频率标准0：50Hz 1：60Hz 0CD179 变频器出厂日期工厂设定*CD180 出厂序号*CD181~CD250 保留故障信息及排除方法故障显示内容说明处理方法E.OC.A 加速中过流1：检查马达是否短路或局部短路，输出线绝缘是否良好2：延长加速时间 3：变频器配置不合理 4：减低转矩提升设定值E.OC.n 恒速中过流1：检查马达是否短路，输出连线是否绝缘不良 2：检查马达是否堵转 3：变频器容量是否太小 4：电网电压是否有突变E.OC.d 减速中过流1：输出连线是否绝缘良好，马达是否有短路现象 2：延长减速时间 3：更换容量较大的变频器 4：直流制动量太大 5：机械故障，送工厂维修E.OC.S 停车中过流E.GF.s 对地短路1：检查马达连线是否有短路2：检查输出线绝缘是否良好3：送修E.G.F.aE.GF.nE.GF.dE.ou.S 停车中过压1：延长减速时间，或加装刹车电阻2：改善电厂电压，检查是否有突变电压产生E.ou.a 加速中过压E.ou.n 恒速中过压E.ou.d 减速中过压E.Fb.S 熔断丝熔断熔断丝熔断，送厂检修E.Fb.nE.Fb.aE.Fb.dE.Lu.s 低压1：检查输。
海利普HLP-C ／CP系列变频器使用说明书
十一、 周边设施选用及配置……………………………79
1、 选件……………………………………………………………79 2、 配置……………………………………………………………80
十二、 附录……………………………………………… 81
附录一： 简单应用举例…………………………………………81 附录二： 机器外型及安装尺寸…………………………………83 附录三： C + /CP系列键盘操作及实例…………………………85 附录四： 使用者记录及反馈……………………………………87 附录五： HLP-C +和CP系列特殊机种说明………………… 90
● 变频器接地端请务必正确接地。 ● 严禁私自改装、 更换控制板及零部件， 否则有触电、 发生 爆炸等危险。
注意
● 请勿对变频器内部的零部件进行耐压测试， 这些半导体 零件易受高压损毁。 ● 绝不可将变频器输出端子U.V.W连接至交流电源。 ● 变频器主电路板CMOS、 IC易受静电影响及破坏， 请勿触 摸主电路板。 ● 只有合格的专业人员才可以安装、 调试及保养变频器。 ● 变频器报废请按工业废物处理， 严禁焚烧。
四、储 存及 安 装………………………………………… 9
1、储 存 …………………………………………………………… 9 2、安装场所与环境………………………………………………9 3、 安装空间与方向………………………………………………10
五、配线…………………………………………………11
1、 主回路配线图…………………………………………………11 2、 接线端子说明…………………………………………………12 3、 基本配线图……………………………………………………13 4、 配线注意事项…………………………………………………15
海利普HLP-SK100系列说明书(中文版)
93
6.11 第14组参数：特殊功能
101
6.12 第15组参数：变频器信息及记录
106
6.13 第16组参数：监控数据
109
6.14 第28组参数：特殊应用功能
118
第7章 快速应用指南
130
7.1 电机参数的自适应
130
7.2 操作面板控制起动/停止[HAND]
130
7.3 数字量输入端子控制启动/停止[AUTO]
75 75
3×440-480V50/60Hz 113 130
3×380-440V50/60Hz 140 147 75 75
3×440-480V50/60Hz 121 130 HLP-SK100007543
3×380-440V50/60Hz 166 177
90 90 3×440-480V50/60Hz 133 160
HLP-SK100系列使用说明书
系列
危险
● 实施配线前，请务必切断电源。 ● 请将变频器安装于金属类等不可燃材料上，以防止发生火灾。 ● 请不要把变频器安装在含有爆炸性气体的环境里，否则有引发
爆炸的危险。 ● 主回路端子配线必须正确，R、S、T为电源输入端子，绝对不可
与U、V、W混用，否则，送电时会造成变频器的损坏。 ● 端子必须单独接地，绝对不可接零线，否则，易引起变频器
9.94
3×380-440V50/60Hz ቤተ መጻሕፍቲ ባይዱ7 61 30 30
3×440-480V50/60Hz 49 52 HLP-SK100003043
3×380-440V50/60Hz 70 73 37 37
3×440-480V50/60Hz 57 65 25.4
3×380-440V50/60Hz 70 73 37 37
海利普变频器参数
利普变频器参数1761人阅读| 0条评论发布于：2007-11-1 19:07:00 海利普变频器HOLIP-A分类功能码功能设定范围及功能说明出厂值基本参数CD000 主频率设定0.00~400.00 HZ 0.00CD001 最大输出电压0.1V－* 200/380CD002 基准频率设定0.01~400.00 HZ 50.00CD003 中间频率时电压0.1V－* 15/27.5CD004 中间频率设定0.01~400.00 HZ 2.50CD005 最低频率时电压0.1~50.00V 8.0/13.5CD006 最低频率设定0.01~20.00 HZ 0.50CD007 最高操作频率50.00~400.00 HZ 50.00CD008 频率上限0.01~400.00 HZ 50.00CD009 频率下限0.00~400.00 HZ 0.00CD010 参数设定0：无效 1：有效0CD011 参数重置00~10 08：恢复出厂值，其余无效00CD012 第一加速时间0.1~6500.0S 10.0/25.0CD013 第一减速时间0.1~6500.0S 10.0/25.0CD014 第二加速时间0.1~6500.0S 50.0CD015 第二减速时间0.1~6500.0S 50.0CD016 第三加速时间0.1~6500.0S 100.0CD017 第三减速时间0.1~6500.0S 100.0CD018 第四加速时间0.1~6500.0S 200.0CD019 第四减速时间0.1~6500.0S 200.0CD020~CD030 保留应用参数CD031 启动方式选择0：由启动频率开始启动1：频率跟踪启动0CD032 停车方式选择0：减速停止1：自有运转停止0CD033 运行指令来源0：操作器 1：外部端子2：通讯口0CD034 运行频率来源0：操作器 1：外部端子2：通讯口0CD035 载波频率0~15 5CD036 点动频率0.00~400.00 HZ 5.00CD037 正反转选择0：反转禁止 1：反转有效1CD038 停止键有无效0：STOP有效 1：STOP无效1CD039~CD40 保留CD041 启动频率0.1~10.0 HZ 0.5CD042 停车频率0.1~10.0 HZ 0.5CD043 转矩补偿0-10% 2.0%CD044 跳跃频率一0.00~400.00 HZ 0.00CD045 跳跃频率二0.00~400.00 HZ 0.00CD046 跳跃频率三0.00~400.00 HZ 0.00CD047 跳跃频率范围0.00~2.00 HZ 0.5CD048~CD049 保留输入、输出端子CD050 多功能输入一（FOR端子）0：无效 1：运转 2：正传 3：反转 4：停止 5：正/反转 6：寸动 7：寸动正传 8：寸动反转 9：紧停 10：复位 11：保留 12：散热器或电机过热 17：高速 18：中速 19：低速 20：多端速一 21：多端速二 22：多端速三 23：加减速选择一 24：加减速选择二 25：up功能 26：down功能 27：计数器 28：计数器复位 29：牵伸 32：PID 开启02CD051 多功能输入二（REV端子）03CD052 多功能输入三（RST端子）10CD053 多功能输入四（SPH端子）17CD054 多功能输入五（SPM端子）18CD055 多功能输入六（SPL端子）19CD056 多功能输出一（DRV端子）0：无效1：运行中2：故障指示3：零速4：制动指示5：设定频率到达6：任意频率一到达7任意频率二到达8：加速中9：减速中10：变频器过载报警11：电机过载报警12：过转矩报警13：低压报警14：阶段完成指示15：过程完成指示16：计数器到达27：牵伸到达 28：PID下限报警29：PID上限报警30：风扇动作31：保留32：制动电阻动作01CD057 多功能输出二（UPF端子）05CD058 多功能输出三（FA.FB.FC端子）02CD059 多功能输出四（KA.KB端子）00CD060 多功能输出五（AM端子）数位频率信号输出端1CD061 频率一致一0.00~400.00 HZ 0.00CD062 频率一致二0.00~400.00 HZ 0.00CD063 频率一致范围0.10~10.00 HZ 0.5CD064 计数值设定00~65500 00CD065 模拟量输入选择0：0~10V 1：0~5V 2：0~20mA 3：4~20mA 4：0~10V，4~20mA 叠加0CD066 模拟量低端频率0.00~400.00 HZ 0.00CD067 低端频率偏压方向0：正方向 1：负方向0CD068 模拟量高端频率0.00~400.00 HZ 50.00CD069 高端频率偏压方向0：正方向 1：负方向0CD070 负偏压可反转0：不可 1：可反转0CD071 类比输出增益0.0~100% 100CD072 Up.down功能选择0：不记忆 1：记忆1CD073 Up.down速度选择0：0.01 HZ 1：0.1 HZ 0CD074~CD075 保留多段速及简易 PLC CD076 PIC运转选择0：普通运行1：外控四段速2：外控多端速3：扰动4：内控多端速5：牵伸0CD077 AuToPLC选择0：运转一周后停 1：循环运行 2：自动运行（STOP间隔）一周后停止 3：自动运行（STOP间隔）循环运行0CD078 PLC运转方向0~255 （0：正转 1：反转）0CD079 PLC减速时间0~65535 0CD080 第二频率设定0.00~400.00 15.00CD081 第三频率设定0.00~400.00 20.00CD082 第四频率设定0.00~400.00 25.00CD083 第五频率设定0.00~400.00 30.00CD084 第六频率设定0.00~400.00 35.00CD085 第七频率设定0.00~400.00 40.00CD086 第八频率设定0.00~400.00 0.50CD087 定时器一0.0~6500.0 S 10.0CD088 定时器二0.0~6500.0 S 10.0CD089 定时器三0.0~6500.0 S 0.0CD090 定时器四0.0~6500.0 0.0CD091 定时器五0.0~6500.0 0.0CD092 定时器六0.0~6500.0 0.0CD093 定时器七0.0~6500.0 0.0CD094 定时器八0.0~6500.0 0.0CD095~CD119 保留保护功能参数CD120 过压失速防止选择0：无效 1：有效1CD121 加速中失速防止准位0~200% 150CD122 恒速中失速防止准位0~200% 0CD123 减速中失速防止准位0~200% 150CD124 保留CD125 过转矩检测准位0~200% 0CD126 过转矩检测时间0.1~20.0 S 1.0CD127~CD129 保留马达功能参数CD130 马达额定电压按马达铭牌设定*CD131 马达额定电流按马达铭牌设定*CD132 马达极数02—10 04CD133 马达额定转速00—9999 1440CD134~CD139 保留特殊功能参数CD140 直流制动准位0.0~20.0% 2.0CD141 启动时直流制动时间0.0~25.0 S 0.0CD142 停止时直流制动时间0.0~25.0 S 0.0CD143 频率跟踪时间0.0~20.0 S 5.0CD144 频率跟踪电流准位0~200% 150CD145 瞬间再启动选择0：无效 1：频率跟踪0CD146 允许停电时间0.1~5.0 S 0.5特殊功能参数CD147 异常再启动次数0—10 00CD148 自动稳压功能0：无效 1：有效1CD149 自动省能源0~10% 0CD150 比例常数P 0.0~1000.00% 100%CD151 积分时间I 0.1~3600.00 S 5.0CD152 微分时间D 0.01~10.00 S 0CD153 目标值0.0~100.0% 1CD154 目标值选择0：操作器给定1：外部端子（0-10V）给定00CD155 PID上限0~100% 100%CD156 PID下限0~100% 0%CD157~CD159 保留通讯功能CD160 通讯地址0-250 0CD161 通讯传送速度0-3 1CD162 通讯资料方式0-5 0CD163~CD167 保留监视参数CD168 现实内容选择0-15 00CD169 变频器电压等级按机种设定*CD170 变频器额定电流按机种设定*CD171 软件版本号*CD172 故障纪录1 注：—表示无故障纪录—CD173 故障纪录2 —CD174 故障纪录3 —CD175 故障纪录4 —CD176 故障清除00-10（01为故障清除）00工厂设定参数CD177 保留CD178 变频器频率标准0：50Hz 1：60Hz 0CD179 变频器出厂日期工厂设定*CD180 出厂序号*CD181~CD250 保留故障信息及排除方法故障显示内容说明处理方法E.OC.A 加速中过流1：检查马达是否短路或局部短路，输出线绝缘是否良好2：延长加速时间 3：变频器配置不合理 4：减低转矩提升设定值E.OC.n 恒速中过流1：检查马达是否短路，输出连线是否绝缘不良 2：检查马达是否堵转 3：变频器容量是否太小 4：电网电压是否有突变E.OC.d 减速中过流1：输出连线是否绝缘良好，马达是否有短路现象 2：延长减速时间 3：更换容量较大的变频器 4：直流制动量太大 5：机械故障，送工厂维修E.OC.S 停车中过流E.GF.s 对地短路1：检查马达连线是否有短路2：检查输出线绝缘是否良好3：送修E.G.F.aE.GF.nE.GF.dE.ou.S 停车中过压1：延长减速时间，或加装刹车电阻2：改善电厂电压，检查是否有突变电压产生E.ou.a 加速中过压E.ou.n 恒速中过压E.ou.d 减速中过压E.Fb.S 熔断丝熔断熔断丝熔断，送厂检修E.Fb.nE.Fb.aE.Fb.dE.Lu.s 低压1：检查输。
海利普HLP-SK180系列变频器在永磁同步电机上PM电机调试指南
HLP-SK180 系列PM 电机调试指南1.永磁永磁同步电机简介同步电机简介1.1永磁永磁同步电机定义同步电机定义同步电机定义永磁同步电机是电机转子的转速与旋转磁场转速相同的交流电机，同步电机的转速(n-转/分)与电机频率(f-赫兹)、电机的磁极对数(P )之间的关系为: n =60f /P 1.2 1.2 永磁永磁永磁同步电机结构同步电机结构同步电机结构永磁同步电机采用永久磁铁励磁的。
永磁同步电机的磁极通常装在转子上，而电枢绕组放在定子上。
永磁同步电机结构图2.2.HLP HLP HLP--SK180系列变频器系列变频器驱动驱动驱动永磁永磁永磁同步电机同步电机同步电机HLP-SK180系列变频器基于VVC+控制方式，采用先进的速度开环算法驱动永磁同步电机，有效的保证了永磁同步电机在启动过程中不反转，无抖动，无冲击电流。
重要参数说明:HLP-SK180系列变频器系列变频器（（软件版本V1.23及以上及以上））参数号参数说明功能描述C01.14PM 电机阻尼系数该参数主要平滑电机反馈电动势，变频器在运行时报A.07或者A.04故障，适当减小该参数可以有效的解决该现象 C01.15低速时阻尼时间在电机低速运行时使得输出更加稳定，变频器在运行时报A.07或者A.04故障，适当增加该参数可以有效的解决该现象C01.16 高速时阻尼时间 在电机高速运行时使得输出更加稳定，变频器在运行时报A.07或者A.04故障，适当增加该参数可以有效的解决该现象C01.17 电压滤波时间 适当增加该参数可以使得输出更加稳定C01.24电机电流该参数需要根据马达铭牌进行设定C01.25 电机转速该参数需要根据马达铭牌进行设定C01.39 电机极数该参数需要根据马达铭牌进行设定C01.40 EMF 该参数需要根据马达铭牌进行设定，如果铭牌无此参数，则需要根据实际情况设定C01.42 电机线长度电机到变频器的输出线长度，根据实际情况设定，可以改善输出振荡的情况调试步骤调试步骤::1.正确连接好变频器的电源输入线，电机输出线，信号线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
HLP-SK180 系列PM 电机调试指南
1.永磁永磁同步电机简介同步电机简介
1.1永磁永磁同步电机定义同步电机定义同步电机定义
永磁同步电机是电机转子的转速与旋转磁场转速相同的交流电机，同步电机的转速(n-转/分)与电机频率(f-赫兹)、电机的磁极对数(P )之间的关系为: n =60f /P 1.2 1.2 永磁永磁永磁同步电机结构同步电机结构同步电机结构
永磁同步电机采用永久磁铁励磁的。
永磁同步电机的磁极通常装在转子上，而电枢绕组放在定子上。
永磁同步电机结构图
2.2.HLP HLP HLP--SK180系列变频器系列变频器驱动驱动驱动永磁永磁永磁同步电机同步电机同步电机
HLP-SK180系列变频器基于VVC+控制方式，采用先进的速度开环算法驱动永磁同步电机，有效的保证了永磁同步电机在启动过程中不反转，无抖动，无冲击电流。
重要参数说明:
HLP-SK180系列变频器系列变频器（（软件版本V1.23及以上及以上））
参数号
参数说明
功能描述
C01.14
PM 电机阻尼系
数
该参数主要平滑电机反馈电动势，变频器在运行时报A.07或者A.04故障，适当减小该参数可以有效的解决该现象 C01.15
低速时阻尼时间
在电机低速运行时使得输出更加稳定，变频器在运行时报A.07或者A.04故障，适当增加该参数可以有效的解决该现
象
C01.16 高速时阻尼时间 在电机高速运行时使得输出更加稳定，变频器在运行时报
A.07或者A.04故障，适当增加该参数可以有效的解决该现
象
C01.17 电压滤波时间 适当增加该参数可以使得输出更加稳定
C01.24
电机电流该参数需要根据马达铭牌进行设定C01.25 电机转速该参数需要根据马达铭牌进行设定C01.39 电机极数该参数需要根据马达铭牌进行设定
C01.40 EMF 该参数需要根据马达铭牌进行设定，如果铭牌无此参数，则
需要根据实际情况设定
C01.42 电机线长度电机到变频器的输出线长度，根据实际情况设定，可以改善
输出振荡的情况
调试步骤
调试步骤::
1.正确连接好变频器的电源输入线，电机输出线，信号线。
电源输入线，电机输出
线与信号线尽量不要走同一线槽，强电弱电线缆避免平行走线。
2.设定参数，请根据下面步骤顺序操作:
1. C04.19:根据实际情况设定，设定为你需要输出的最高频率
2. C04.14:根据实际情况设定，设定为你需要输出的最高频率
3. C01.10:1，同步电机控制算法
4. C01.24:根据实际情况设定，设定为电机的额定电流
5. C01.25:根据实际情况设定，设定为电机的额定转速
6. C01.39:根据实际情况设定，设定为电机极对数
7. C01.40:根据实际情况设定，参考电机铭牌设定，如电机铭牌无此参数，
则先将该值减小1/3后设定。
8. 下电，直至键盘无显示
9. 上电
10. C04.19:根据实际情况设定，设定为你需要输出的最高频率
11. C04.14:根据实际情况设定，设定为你需要输出的最高频率
3.调试中碰到的问题
1.如果在启动过程中，电机无法正常运行，则需要适当增加C01.40的值，直
到电机能够正常启动。
2.在运行过程中出现A.07故障，则需要适当减小C01.14的值，增加C01.15，
C01.16，C01.17的值。
3.在运行过程中出现A.04故障，在确认了输入电压没有缺相的情况下，可以
将C14.12:0。
4.4.案例案例案例--空压机空压机((永磁同步电机永磁同步电机))
4.1电机参数
电机参数: 额定功率:18.5KW；额定电流:34A；额定电压380V；额定频率195HZ；额定转速:3900RPM；额定极对数:6；电机到变频器连接线3m。
4.2参数设定参数设定，，如下表如下表:: 参数号
参数说明
出厂值
推荐参数设置
备注
C01.10 电机结构 0 1 同步马达统一使用该值，不能更改为0或
者2
C01.14 PM 电机阻尼系数 120% 40% 可以改善低速时直流共振 C01.15 低速时阻尼时间 0.56S 1S 可以改善高速时直流共振 C01.16 高速时阻尼时间 0.56S 1S 可以改善高速时直流共振 C01.17 电压滤波时间 0.129S 1S 可以改善高速时直流共振
C01.24 电机电流 * 34.8A 根据马达铭牌参数设定，该参数必须正确
设定
C01.25 电机转速 * 3900 根据马达铭牌参数设定，该参数必须正确
设定
C01.39
电机极数
6
6
根据马达铭牌参数设定，该参数必须正确
设定
C01.40 EMF * 80
该参数根据实际情况，先将该参数值设定为20，再由小到大慢慢调试，如果运行马达转不动或跳过流，那么适当增大该值，
直到能够正常启动
C01.42 电机线长度 50m 3m 根据实际马达线长度设定
C03.03 最大参考值 50HZ 195HZ 根据客户实际需要运行的最高频率设定
C03.41 加速时间 * 10S 根据实际设定 C03.42 减速时间 * 20S 根据实际设定
C04.14 电机频率上限 65HZ 195HZ 根据客户实际需要运行的最高频率设定 C04.19 最大输出频率 65HZ 195HZ 根据客户实际需要运行的最高频率设定
C06.22 AI 低端输入电流 0MA 4MA 与控制器的信号低端对应
C06.25
AI 高端参考值
50HZ
195HZ
根据客户实际需要运行的最高频率设定
C08.30 协议 0 2 C08.31 地址 1 1 C08.32 波特率 2
2 C08.33
效验
2
这几个参数值为固定值，这是根据普罗特控制器的通讯程序决定，在普罗特控制器的厂家参数的变频器类型里选择
SK-100
4.3电气接线图电气接线图
4.4现场照片现场照片 ( ( (江苏某空压机江苏某空压机江苏某空压机厂厂)。
