柴油发电机应急操作培训资料.docx
柴油发电机应急预案电子版
一、编制目的为保障我公司生产、生活及重要设施在突发停电情况下，能够迅速启动备用电源，确保生产、生活秩序和重要设施正常运行，特制定本应急预案。
二、适用范围本预案适用于我公司所有使用柴油发电机作为备用电源的场所。
三、应急组织机构及职责1.应急指挥部应急指挥部负责组织、协调、指挥应急响应工作。
其主要职责如下：（1）组织制定、修订、实施应急预案；（2）指挥、协调应急响应工作；（3）决定应急响应级别；（4）向上级报告应急响应情况。
2.应急小组应急小组负责应急响应的具体实施工作。
其主要职责如下：（1）负责柴油发电机的日常维护、保养和检查；（2）负责应急启动柴油发电机的操作；（3）负责应急情况下电源切换、负荷分配等工作；（4）负责应急响应信息的收集、上报和发布。
四、应急响应程序1.应急启动（1）发现停电情况后，应急小组应立即启动应急预案，报告应急指挥部；（2）应急指挥部接到报告后，立即启动应急响应，指挥应急小组进行应急启动；（3）应急小组接到指令后，按照操作规程启动柴油发电机。
2.电源切换（1）应急启动后，应急小组应迅速完成电源切换，确保生产、生活及重要设施正常运行；（2）应急小组应密切关注发电机组运行状态，确保发电机组稳定运行。
3.应急响应终止（1）当主电源恢复供电后，应急小组应立即报告应急指挥部；（2）应急指挥部接到报告后，宣布应急响应终止，应急小组应做好应急响应善后工作。
五、应急保障措施1.应急物资保障（1）确保柴油发电机、油料、机油等应急物资储备充足；（2）定期检查应急物资，确保其完好可用。
2.应急通信保障（1）确保应急通信设备完好，确保应急信息畅通；（2）建立应急通信联络机制，确保应急响应过程中信息传递迅速、准确。
3.应急培训与演练（1）定期对应急人员进行应急培训，提高应急人员的应急技能；（2）组织开展应急演练，检验应急预案的可行性和应急人员的应急能力。
六、附则1.本预案由我公司应急指挥部负责解释；2.本预案自发布之日起实施。
柴油发电机应急操作培训学习资料.docx
.柴油发电机应急操作培训一、应急预案当柴油发电机系统发生故障时，必须及时执行相应的应急预案、采取相应的措施，解决故障、恢复系统正常运行。
若柴油发电机系统发生供电故障，会影响到 EPS应急供电系统、 UPS不间断电源供电系统、移动通信系统、排烟风机、气体灭火控制系统、水炮及水喷雾灭火控制系统、消防电梯、消防排水泵、电力监控系统、消防控制中心、楼宇管理中心等的应急供电及长水机场应急疏散流程。
（一）、当柴油发电机不能自动启动时，值班人员应立即赶到现场，进行以下应急流程：1、检查柴油发电机操作电源是否正常。
若柴油发电机操作电源异常，迅速恢复操作电源后手动启动柴油发电机。
若柴油发电机操作电源正常，应立即检查柴油发电机水温是否符合启动条件。
2、若水温不符合启动条件，进行手动冷机启动。
若水温符合启动条件，应立即检查柴油发电机电池电压是否正常。
3、若柴油发电机电池异常，更换备用电池后手动启动柴油发电机。
4、若柴油发电机电池正常，柴油发电机仍无法启动，立即上报部门值班领导并通知相关维保单位。
（二）、当柴油发电机自动启动后无法供电时，值班人员应立即赶到现场，进行以下应急流程：检查柴油发电机是否有电压输出。
若有电压输出，则检查柴油发电机控制室各馈出柜断路器是否自动合闸，若断路器未合闸立即手动合闸。
若无电压输出，立即上报部门值班领导并通知相关维保单位。
（三）、当区域某台柴油发电机在运行中发生火灾，值班人员应立即赶到现场，进行以下应急流程：1、迅速按下柴油发电机紧急停机按钮。
2、关闭该油机的主、副油箱供油阀门。
3、切断该油机的启动电源。
4、立即拨打长水机场消防报警电话报警并上报部门值班领导。
.（四）、故障维修完毕后，应将恢复情况上报上级领导及相关部门。
由科室领导组织分析故障原因，及时采取预防措施，填写设备重大故障安全台帐。
二、系统结构柴油发电机组由柴油机、发电机、控制系统三大部分组成，而柴油机总体结构一般由以下几大系统或机构组成：机体、曲轴连杆机构、配气机构、燃油系统、润滑系统、冷却系统、启动系统。
柴油发电机应急操作培训课件
柴油发电机应急操作培训课件一、课程背景及目的柴油发电机应急操作培训课程是面向企业中的应急管理人员和机械维修人员，旨在培养学员掌握柴油发电机应急启停、简单检修等操作技能，提高应急响应能力。
二、课程内容1.柴油发电机基本原理2.柴油发电机工作过程及构成3.柴油发电机的安全、保养与维护4.柴油发电机应急启动及运行5.常见故障的诊断和排除三、课程特点本课程主要以现场实操为主，理论内容较为简要，突出操作技能的提高。
在教学中，课程加重对常见故障的诊断与排除，学员需积极参与讨论，提高解决问题的能力。
同时，培训结束后，现场需要组织学员进行模拟练习和考核。
四、教学方式1.现场授课通过现场授课，讲解柴油发电机的基本原理、构成以及安全、保养等方面的内容，让学员了解柴油发电机的基本情况和运行规律，掌握维护和保养的技巧。
2.现场操作通过现场操作，让学员深入了解柴油发电机的机械、电气部分，了解常见故障的解决方法，提高对于发电机操作的熟练程度。
3.模拟练习和考核在培训结束后，需要组织学员进行模拟练习和考核，以验证应急响应能力和实际操作技能。
五、培训效果通过本课程，学员可以了解柴油发电机的基本原理、工作过程和构成，掌握实用的维护保养、应急启动等技能，提高现场应急响应能力，并提高业务水平和工作实际能力，达到预期的培训效果。
六、总结在现代社会，电力已经成为人类日常生活和生产活动的重要动力，柴油发电机的应用范围日益广泛，管理好柴油发电机的维护、运行和应急响应已成为企业的核心内容之一。
因此，柴油发电机应急操作培训课程显得尤为重要，对于提高企业的应急响应能力，保障生产稳定有着至关重要的作用。
柴油发电机应急预案演练
一、演练背景为确保柴油发电机在突发情况下能够正常启动，为电力供应提供保障，提高应对突发事件的应急能力，根据《柴油发电机运行管理规范》及公司应急预案要求，特制定本次柴油发电机应急预案演练。
二、演练目的1. 熟悉柴油发电机启动流程，提高操作人员应对突发事件的应急能力；2. 验证应急预案的有效性，完善应急预案；3. 检验应急物资、设备的完好性，确保应急物资、设备能够及时投入使用；4. 提高各部门之间的协同配合能力，确保在突发事件发生时能够迅速、有序地开展救援工作。
三、演练时间2022年x月x日四、演练地点公司柴油发电机房五、参演人员1. 柴油发电机操作人员；2. 应急指挥部成员；3. 维修人员；4. 消防人员；5. 医疗救护人员；6. 参观人员。
六、演练流程1. 演练准备（1）成立应急指挥部，明确各参演人员职责；（2）对参演人员进行应急知识培训，确保其熟悉应急操作流程；（3）检查应急物资、设备，确保其完好；（4）检查消防设施，确保其正常运行；（5）检查医疗救护设备，确保其可用。
2. 演练开始（1）模拟突发事件：突然停电，导致公司内部电力供应中断；（2）应急指挥部接到报告后，立即启动应急预案；（3）柴油发电机操作人员迅速启动柴油发电机，确保电力供应；（4）维修人员检查发电机房内设备，确保其正常运行；（5）消防人员检查消防设施，确保其可用；（6）医疗救护人员待命，随时应对突发事件；（7）应急指挥部对演练情况进行实时监控，确保演练顺利进行。
3. 演练过程中（1）柴油发电机操作人员按照预案要求，迅速启动柴油发电机；（2）维修人员检查发电机房内设备，确保其正常运行；（3）消防人员检查消防设施，确保其可用；（4）医疗救护人员待命，随时应对突发事件；（5）应急指挥部对演练情况进行实时监控，确保演练顺利进行。
4. 演练结束（1）应急指挥部宣布演练结束；（2）参演人员集合，应急指挥部对演练情况进行总结；（3）参演人员对演练过程中存在的问题进行讨论，提出改进措施；（4）应急指挥部对演练进行评估，形成演练报告。
柴油发电机应急预案
柴油发电机应急预案1. 简介柴油发电机是一种常用的备用发电设备，用于应对电网故障或其他电力供应中断的紧急情况。
柴油发电机应急预案是为了确保在出现电力故障时，能够及时启动和运行柴油发电机，保障电力供应的连续性和可靠性。
2. 应急预案步骤2.1 检查和维护在应急情况发生之前，应定期对柴油发电机进行检查和维护，以确保其正常运行和可靠性。
这包括但不限于：- 检查燃油供应和贮存系统；- 检查电池状态和充电系统；- 检查发动机机械部分的运行情况；- 清洁和维护发电机的外观和周围环境。
2.2 启动柴油发电机当电力供应中断时，需要按照以下步骤启动柴油发电机：1. 检查柴油发电机的切换开关是否处于关断状态；2. 打开切换开关，并将发电机的控制开关设为"手动"模式；3. 按下启动按钮，启动柴油发动机；4. 确认柴油发电机正常运行，并同步输出电力。
2.3 监控和检查在柴油发电机运行期间，需要定期监控和检查其运行情况，以及输出电力的稳定性和质量。
监控和检查内容包括但不限于：- 检查柴油发电机的燃油消耗情况；- 监测柴油发电机的机械振动和温度；- 测量输出电力的电压、频率和波形。
2.4 故障排除如果发现柴油发电机出现故障或异常情况，需要及时采取措施进行排除。
常见的故障排除措施包括但不限于：- 检查燃油供应和贮存系统是否正常；- 检查电池状态和充电系统是否正常；- 检查发动机机械部分是否存在故障。
3. 应急演练定期进行柴油发电机应急预案的演练，以确保相关人员熟悉应急程序和操作步骤。
演练内容包括但不限于：- 模拟电力中断情况，进行柴油发电机的启动流程演练；- 模拟柴油发电机故障情况，进行相应排除措施的演练；- 检查演练结果，并对应急预案进行必要的修订和改进。
4. 总结柴油发电机应急预案是确保在电力中断情况下保障电力供应的重要措施。
通过定期检查和维护，正确启动和运行柴油发电机，并进行应急演练，可以提高应对电力故障的能力和效率，保障电力供应的连续性和可靠性。
柴油发电机组安全技术操作交底
柴油发电机组安全技术操作交底1. 介绍柴油发电机组是常用的备用电源设备，它在停电或其他紧急情况下提供电力供应。
为了确保操作人员和设备的安全，正确的操作技术是至关重要的。
本文档将详细介绍柴油发电机组的安全操作技术。
2. 操作前准备在操作柴油发电机组之前，操作人员需要进行一些准备工作，以确保设备的正常运行和操作的安全。
2.1 检查设备在启动发电机组前，操作人员应检查设备的各个部分是否正常工作。
这包括检查燃油、冷却液、润滑油等液体的量是否充足，电池电量是否充足，以及设备是否有任何明显的物理损坏。
2.2 确定操作区域操作人员应确保操作区域符合安全要求，远离易燃物品和危险区域。
同时，操作人员需要提前清理操作区域，确保没有杂物阻碍操作。
2.3 穿戴个人防护装备在操作过程中，操作人员应穿戴适当的个人防护装备，包括安全鞋、眼部防护装备和耐热手套等。
这些装备可以保护操作人员免受可能的伤害。
3. 发动机的启动和停止3.1 启动发动机启动发动机前，操作人员需要按照以下步骤进行操作：1.打开燃油供给阀和空气开关。
2.调整油门和进气阀的位置，使其适当。
3.打开电池开关。
4.转动发动机启动装置，启动发动机。
5.确认发动机的运转正常后，逐渐调整油门和进气阀的位置，使其达到设定值。
3.2 停止发动机停止发动机时，操作人员应按照以下步骤进行操作：1.逐渐减小油门和进气阀的位置，使其达到最小值。
2.关闭燃油供给阀和空气开关。
3.关闭电池开关。
4.等待发动机完全停止后，关闭发动机。
4. 设备的日常维护为确保柴油发电机组的长期稳定运行，日常维护至关重要。
操作人员应按照以下要求进行设备的日常维护。
4.1 清洁发动机组定期清洁发动机组表面的灰尘和污垢，确保散热器和风扇正常工作。
清洁时，操作人员应使用干净而柔软的布进行轻柔擦拭，避免使用水或其他化学品。
4.2 更换液体根据设备的使用情况，定期更换燃油、冷却液和润滑油等液体。
更换液体前，操作人员应先关闭发电机组并等待冷却后进行操作。
柴油发电机培训课件
本培训课程将介绍柴油发电机的工作原理和组成部分，以及如何操作、维护 和排除故障。这些知识将帮助你提高效率并了解应用领域和发展趋势。
柴油发电机工作原理
燃料系统
柴油燃料通过喷油嘴喷入活 塞顶部，在高压和高温下点 燃并推动活塞。
机械系统
活塞通过曲轴旋转并转换机 械运动到发电机。定子和转 子间的旋转线圈创造电力。
控制系统
控制系统监测和维持燃料、 机械和电力的平衡，确保发 电机始终正常工作。
柴油发电机的组成部分
柴油发动机
引擎用于转换燃料能为机械能。
燃料喷射系统
系统能够控制和调节燃料供应。
发电机
运用磁场转换机械能为电能。
控制面板
用于操作和监控发电机的工作 状态。
操作和维护基本步骤
1
日常操作
认真阅读操作手册并定期检查燃料和油液等级。
石油勘探及采矿
柴油发电机常用于生产物流线上 和场地内如照明、食堂、机器起 吊等不同领域。
数据中心
柴油发电机在数据中心中广泛使 用以支持大范围地活动和数据计 算。
绿色能源
越来越多的国家和地区鼓励使用 可再生能源，柴油发电机在这个 领域也有着不少的应用空间。
2
定期维护
在规定维护周期内更换油液和过滤器，并进行机油、水和发电机耗材配件的检查。
3
应急响应
准备备用电源和应急工具，并学习如何快速排除故障。
柴油发电机故障排除技巧
1 温度过高
检查是否有过量使用其它电气设备。
2 起动困难
检查控制面板和电池是否正常运作，燃油是否新鲜。
3 发电量不足
检查燃油油质是否干净，燃油是否新鲜，是否有过多负载。
如何提高柴油发电机的效率
柴油发电机组操作培训(志诚)讲解
柴油发电机组 成套设备
• 所谓成套设备，是指柴油发电机组由一些独立的部件组合而成，并且所有这些 独立部件的品质和性能对柴油发电机组的品质和性能均有着重要的影响。只有优 质的柴油机+优质的发电机+优质的控制系统+优质的成套工艺才能最终等于优质 的发电机组。国际知名柴油发电机组成套商（OEM）主要有 : 卡特彼勒（CAT）、 奥南 (ONAN)、科勒(KOHLER)、威尔逊(FGW)、法西电(SDMO)、奔马 （PRAMAC）等。
P2000E机组
发电机
P2000E机组
控制屏
控制器有两种控制方式： 自动操作模式 手动操作模式
P2000E机组
控制屏
ZP1650E机组 断路器
分闸开 关
储能机 构
开关合闸、分闸 指示装置
合闸开 关
弹簧储能、释能指示装 置
ZP1650E机组 机组其他附件
油水分离器 BC7033A市电充电器 水套加热器
柴油发电机组 启动前检查
目前大多数的柴油具有智能控制屏，在手动操作机组之前必须将机组控制屏开 关打在“手动“挡。启动前的检查工作要从机组整体到局部逐一进行。 1. 全面检查 在检查前应把控制屏的开关关掉，并且注意不要把电池输出电极短路。 清扫并检查机房，确保无易燃、易爆物品在机组周围，确保机房环境进出风顺
可能空滤拆下用木棍轻轻敲打取出灰尘等杂志 注：严禁柴油机无空气滤清器工作。
柴油发电机组 启动前检查
6、启动蓄电池检查 在控制屏上检查电池电压，并用万用表进行测量是否一致，如果电压过低（23V以
柴油发电机安全操作与培训
欢迎参加柴油发电机安全操作与培训！本课程将深入讲解柴油发电机的基本 构成和操作知识，帮助您掌握安全操作规程并学会维护保养。
柴油发电机的基本构成
主要部件
了解柴油发电机的主要组成部件，如发动机、 发电机、油箱和控制面板。
安全要求
了解柴油发电机操作过程中的安全要求，如通 风要求和防火预防。
提供维护清单，帮助您制定规范 的维护计划和记录。
柴油发电机的环保与节能意义
减少排放
了解柴油发电机的环保技术 和减少排放的重要意义。
节能原理
学习柴油发电机的节能原理 和节能操作技巧。
社会影响
了解柴油发电机的节能和环 保对社会和经济的积极影响。
经典案例分享和总结反思
案例一 案例二 案例三 总结
优化发电机配置，提高能效和使用寿命。 发现并解决柴油发电机运行中的隐患和故障。 应急保电方案在实际场景中的成功应用。 总结培训内容，分享经验和反思学习收获。
1
日常巡检
学习柴油发电机的日常巡检内容和方法，
润滑系统维护
2
确保设备运行正常。
了解柴油发电机的润滑系统维护要点，
保证发动机正常工作。
3
电池维护
掌握柴油发电机电池的维护方法，延长 电池寿命。
应急事故处理和故障排除
应急停电
学习柴油发电机在应急停电情况 下的应急处理方法。
故障排除
维护清单
了解柴油发电机的故障排除流程， 提高故障诊断和解决能力。
柴油发电机的安全操作规程
1 周围环境检查
学习柴油发电机操作前的环境检查，确保工 作区域安全。
2 燃油管理
了解柴油发电机的燃油管理，包括储存、加 注和漏油处理。
应急柴油发电机培训2014.5.6
第二节 柴油机的类型：
一、类型
1、按照按照循环特点分：如上所述，柴油机每四
个行程完成一个工作循环的称为四冲程柴油机，每二个
行程完成一个工作循环的称为二冲程柴油机。
2、按照速度分：柴油机的速度可以用曲轴转速和 活塞平均速度来表示。现有柴油机的速度范围： • 低速柴油机：n≤300r/min,Cm=6.0~7.2m/s • 中速柴油机：300<n≤1000r/min,Cm=7.0~9.4m/s • 高速柴油机：n>1000r/min,Cm=9.0~14.2m/s
•
多数的柴油机均采用国际通用标准15W/40CD级的柴
油机油，符合API（美国石油学会）分类的CD级柴油机油， SAE（美国汽车工程学会）粘度分类的15W/40机油。
（二）润滑油在柴油机中的作用： 1、润滑作用：在相互运动表面保持一层油膜以减小 摩擦。这是润滑油的主要作用。 2、冷却作用：带走两运动表面因摩擦而产生的热量， 保证工作表面的适当温度。 3、清洁作用：带走运动表面的灰尘和金属磨粒以保 持工作表面清洁。 4、密封作用：产生的油膜同时可以起到密封的作用。 如活塞与气缸套间的油膜除起到润滑作用外，还有助于密 封燃烧室空间。 5、防腐作用：形成的油膜复盖在金属表面，使空气 不能与金属表面接触，防止金属锈蚀。 6、减轻噪音作用：形成的油膜可起到缓冲作用，避 免两表面直接接触，减轻振动与噪音。
二、润滑油的循环系统
滑润油的循环如下图所示：
油冷 却器 滤器
吸口 滤器
油泵
润滑系统示意图 如图所示 柴油机的润滑油循环系统通常由吸口滤器、 管路、润滑油泵、冷却器等组成。 润滑部位：曲轴、凸轮轴、活塞及汽缸、进排气机构、 增压器等
应急柴油发电机培训
柴油发电机组操作培训
柴油发电机组操作培训1.发电机组的基本原理和结构。
包括发动机、发电机、控制系统等部分的功能和相互关系，以及相关的传感器、仪表和电器设备。
2.发电机组的组成和运行原理。
了解柴油发电机组的组成部分，如柴油机、调速器、压缩机、润滑系统、冷却系统等的结构和工作原理。
3.发电机组的安全操作规程。
明确发电机组的安全操作规程，包括启动、停止、调速、负荷变化等操作步骤和注意事项，强调操作人员的安全意识和责任。
4.发电机组的常见故障和排除方法。
介绍发电机组的常见故障和故障排除方法，如发动机不能启动、冷却液温度过高、燃油泵压力不稳定等，培训操作人员的故障诊断和解决问题的能力。
5.发电机组的日常维护和保养。
包括柴油机的清洁、润滑油和冷却液的更换、滤清器的更换等，培训操作人员掌握日常保养和维护的方法和要求。
6.发电机组的监控和调试。
了解监控系统的功能和使用方法，学习如何监控发电机组的运行状态，并能正确使用调试设备进行检查和测试。
在柴油发电机组操作培训中，应当注重理论与实际操作的结合，通过实际操作让操作人员熟悉发电机组的工作原理和操作流程，培养其独立操作和解决问题的能力。
同时，还应加强安全意识的培训，教育操作人员正确使用个人防护设备，遵守操作规程和相关法律法规，确保操作过程中的人身安全和设备安全。
柴油发电机组的正常运行对保障电力供应具有重要意义，操作人员的培训质量和能力水平直接影响到设备的运行效果和寿命。
因此，发电机组操作培训应得到足够的重视和投入，定期进行考核和复习，以提高操作人员的技术水平和工作质量。
同时也需要持续改进培训内容和方法，与时俱进地适应新技术和设备的发展，为操作人员提供更好的培训体验和知识更新。
柴油发电机应急操作培训资料全
柴油发电机应急操作培训资料全一、应急操作前的准备工作1.了解柴油发电机的基本原理和工作原理。
2.熟悉柴油发电机的主要部件和控制系统。
3.检查柴油发电机的各项参数和指示器是否正常。
4.检查柴油发电机的燃油、机油和冷却液是否充足。
5.确认发电机的运行环境是否安全。
二、操作过程1.启动柴油发电机(1)检查燃油系统，确保燃油供应正常。
(2)检查电池电量，确保电池充足。
(3)启动发电机，按照发电机的启动程序进行操作，确保发电机启动成功。
2.运行柴油发电机(1)监测发电机的运行状态，包括输出电压、频率、电流等参数。
(2)监测冷却液和机油的温度，确保在正常范围内。
(3)定期检查发电机的各项部件，确保运行正常。
3.停止柴油发电机(1)在停止发电机之前，先将负载逐渐减小，直至无负载状态。
(2)关闭燃油系统，断开燃油供应。
(3)关闭冷却液和机油系统，断开冷却液和机油的供应。
(4)最后，关闭发电机的电源，停止发电机运行。
三、常见故障处理1.发电机无法启动(1)检查燃油供应是否正常，确保燃油充足。
(2)检查电池电量，确保电池充足。
(3)检查发电机的启动系统，确认启动系统是否正常。
2.发电机输出电压异常(1)检查发电机的电压调节器，确保电压调节器正常工作。
(2)检查发电机的电压调整装置，确认是否调整正确。
3.发电机冷却液过热(1)检查冷却液循环系统，清洗堵塞的冷却液管道。
(2)检查发电机的风扇和散热装置，确保正常运行。
4.发电机机油温度过高(1)检查机油循环系统，确保机油能够正常循环。
(2)检查发电机的散热装置，确认是否正常工作。
四、应急操作注意事项1.遵循严格的操作规程，确保安全。
2.定期进行发电机的维护保养，保持发电机的良好状态。
3.及时处理发电机的故障，确保发电机的正常运行。
4.在应急操作中，注意保护环境，避免污染和损害。
五、应急演练1.定期组织应急演练，培训人员熟悉操作程序和应对措施。
2.模拟不同故障情况，提高人员对应急操作的能力。
柴油机全套培训资料
1.柴油发电机组设备的组成及结构介绍描述：柴油发电机的基本结构是由柴油机和发电机组成，柴油机作动力带动发电机发电；柴油发电机组的特点：单机容量等级多：几KW～几千KW，⑵配套设备少，安装地点灵活，占地面积小无须水坝、锅炉；冷却水少；不与电网并联，⑶热效率高，燃油消耗低，柴油机：30-46%；蒸汽机20-40%；燃气轮机：20-30%，⑷启动迅速，可快速达到全功率：min等级，⑸维护简单；⑹建设成本低：风电/水电/太阳能/核电/火电，2.柴油机的工作原理、结构、特点与性能：柴油机的基本结构：它由气缸、活塞、气缸盖、进气门、排气门、活塞销、连杆、曲轴、轴承和飞轮等构件构成。
柴油发电机组的柴油机一般是单缸或多缸四行程的柴油机，下面我只说说单缸四行程柴油机的工作基本原理：柴油机起动是通过人力或其它动力转动柴油机曲轴使活塞在顶部密闭的气缸中作上下往复运动。
活塞在运动中完成四个行程：进气行程、压缩行程、燃烧和作功（膨胀）行程及排气行程。
当活塞由上向下运动时进气门打开，经空气滤清器过滤的新鲜空气进入气缸完成进气行程。
活塞由下向上运动，进排气门都关闭，空气被压缩，温度和压力增高，完成压缩过程。
活塞将要到达最顶点时，喷油器把经过滤的燃油以雾状喷入燃烧室中与高温高压的空气混合立即自行着火燃烧，形成的高压推动活塞向下作功，推动曲轴旋转，完成作功行程。
作功行程完了后，活塞由下向上移动，排气门打开排气，完成排气行程。
每个行程曲轴旋转半圈。
经若干工作循环后，柴油机在飞轮的惯性下逐渐加速进入工作，柴油机曲轴旋转便带动发电机转动发电。
柴油机的技术特点：⑴发出50Hz的交流电，机组转速只能是3000、1500、1000、750、500、375、300rpm；⑵输出电压为400/230V，频率50Hz，PF=0.8，⑶功率变化范围大：0.5kW-10000kW，12-1500kW为移动电站、备用电源，⑷装有调速装置，以保持频率稳定；⑸自动化程度高：具有自启动、自动加载、自动报警、自动保护功能；柴油发电机组的主要电气性能指标：⑴空载电压整定范围：为Un的95%～105%，⑵冷热态电压变化：±2%～±5%，⑶稳态电压调整率：±（1～3）%（负载变化），⑷稳态频率调整率：±（0.5～3）%（同上），⑸电压畸变率：≤10%，⑹电压波动率和频率波动率：负载不变时，⑺容许不对称负载：≤±5%3.发电机的工作原理、结构、特点与性能：发电机以三相同步电机为主，主要由主定子、主转子、励磁定子、励磁转子、旋转整流器及自动稳压器等部分组成发电机有直流发电机和交流发电机。
柴油发电机组培训教材
柴油发电机组培训教材一、机组主要参数：机组名称：自动快速启动柴油发电机组机组型式：柴油机：曼海姆TBD620V12发电机：麦格特MWL48F配套发电机1.型号：麦格特MWL48F（无刷、自励）2.常载额定功率： 1200kW；备用功率1320kW3.额定电压： 400V4.备用电流： 2381A5.额定频率： 50Hz6.额定功率因数： 0.8（滞后）7.效率：≥97%8.相数及接地方式: 三相、中性点直接接地9.励磁方式：无刷励磁、强励倍数2；反应速度：＜0.05s10.极数： 4极11.绝缘等级： H级12.过载能力： 2倍额定电流历时2分钟13.防护等级：不低于IP2214.短路能力：（3-5）倍额定电流持续5秒配套柴油机（河柴重工生产）1.型号：曼海姆TBD620V122.功率: 1524 KW3.额定转速： 1500r/min4.冷却方式：闭式循环带水—空气热交换器5.起动方式：直流电启动（自带蓄电池组及充电器）6.燃油消耗: 289L/H二、柴油发电机的功能要求1.自启动功能在电厂的全厂停电事故中, 柴油发电机能够快速自启动带负载运行, 接启动指令后在10秒内一次启动成功, 在60秒内实现一个自启动循环（即三次启动）。
若自启动连续三次失败, 则发出停机信号, 并闭锁自启动回路。
柴油发电机自启动成功的定义是: 柴油发电机在额定转速, 发电机在额定电压下稳定运行2～3秒, 并具备加载条件。
柴油发电机自启动成功后, 保安负荷分级投入，允许首次加载不小于50%额定负载(感性)。
在接到启动指令后的15秒内带满负载(感性)运行, 并在负载容量不低于20%时, 允许长期稳定运行。
柴油发电机能在功率因数为0.8的额定负载下, 稳定运行12小时中, 允许1小时1.1倍的过载运行, 并在24小时内, 允许出现上述过载运行两次。
发电机允许20秒的2倍过载运行。
柴油发电机的空载电压整定范围为95-105%Ue, 线电压波形正弦畸变率不大于±1%。
柴油发电机培训资料
目录一、概述 (1)二、额定铭牌 (1)三、保安电源进线开关与柴油发电机侧进线开关的DCS控制逻辑 (3)四、系统控制模式说明 (3)1、系统模式（选择开关SW3） (3)2、机组启动模式（选择开关SW1） (4)五、控制系统故障发现及排除指引 (5)六、柴油机发动机 (5)1、产品说明 (5)2、=柴油发动机的技术规格 (6)3、控制面板与仪表指示 (7)4、报警与停机 (8)5、起动发动机之前的检查 (9)6、发动机启动 (10)7、电机运行 (11)8、发电机选项 (13)七、电子模块控制面板II+（EMCP II+） (13)1、发电机组控制器 (14)2、故障指示器 (15)3、显示器 (16)4、键区 (18)5、报警模块 (19)6、用户报警模块 (19)八、(卡特彼勒)监控系统(用于带EMCP 11、EPCP Ⅱ和EMCP Ⅱ+P控制面板的发电机组) (19)九、电压调节器 (26)一、概述我厂柴油发电机系统主要由美国卡特彼勒公司生产的3512型柴油发电机组和HARSEN 公司生产的SY2001D－M型并网系统组成。
3512型柴油发电机组是由发动机、发电机以及控制系统三部分组成的。
作为备用电源可分别向保安A段或保安B段供电。
SY2001D－M型并网系统是由开关柜和控制柜组成，开关柜内有发电机组的2000A断路器和保安A段的2000A隔离刀闸，安装于保安A段；控制柜内有保安B段的2000A隔离刀闸以及控制元件，安装于保安B段，同时并网的控制面板也在控制柜上。
另外该控制面板还具有过负荷、过流、逆功率、过电压、低电压、事故急停及发电机故障跳闸等保护功能。
当保安A段或保安B段的任何一路电源发生故障时，柴油发电机组可自动起动，向失压的保安A段或保安B段供电。
系统的操作可选择自动或测试控制模式。
机组的控制和断路器的合闸、分闸可进行自动或手动操作控制模式。
测试状态时并网输出的有功功率可以进行自动或手动设定，无功输出由柴油发电机组的DVR独立完成。
应急柴油发电机的培训内容
应急柴油发电机的培训内容时间
理论学习内容见下表：
表1 理论培训内容
参考教材见下表：
学习形式：
将学习资料提前下发，以自学为主，不定期举行讲座。
实操培训
时间
培训内容及要求
培训内容及要求见下表
学习资料
学习资料见下表
学习形式
第一阶段培训为现场培训，利用设备厂家提供的现场培训机会，派出少数人员在现场学习柴油发电机的启动前检查、启动停运操作、运行中的检查及异常工况的处理等内容。
并制作视频、图像等资料作为后续学习的资料。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

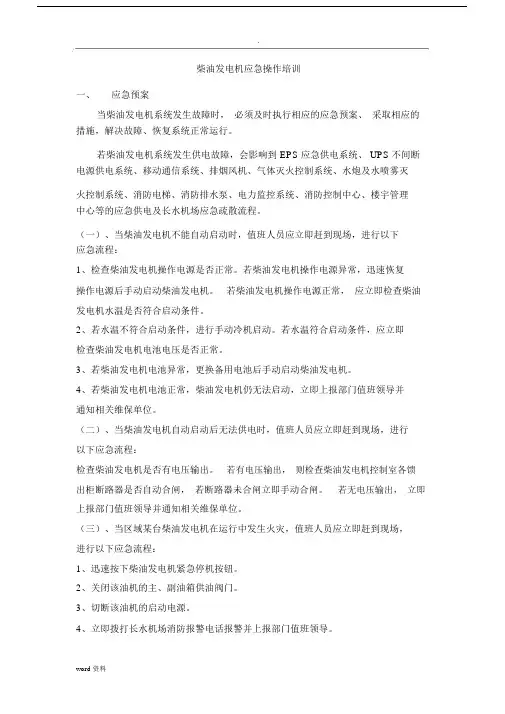

柴油发电机应急操作培训一、应急预案当柴油发电机系统发生故障时，必须及时执行相应的应急预案、采取相应的措施，解决故障、恢复系统正常运行。
若柴油发电机系统发生供电故障，会影响到EPS应急供电系统、UPS不间断电源供电系统、移动通信系统、排烟风机、气体灭火控制系统、水炮及水喷雾灭火控制系统、消防电梯、消防排水泵、电力监控系统、消防控制中心、楼宇管理中心等的应急供电及长水机场应急疏散流程。
（一）、当柴油发电机不能自动启动时，值班人员应立即赶到现场，进行以下应急流程：1、检查柴油发电机操作电源是否正常。
若柴油发电机操作电源异常，迅速恢复操作电源后手动启动柴油发电机。
若柴油发电机操作电源正常，应立即检查柴油发电机水温是否符合启动条件。
2、若水温不符合启动条件，进行手动冷机启动。
若水温符合启动条件，应立即检查柴油发电机电池电压是否正常。
3、若柴油发电机电池异常，更换备用电池后手动启动柴油发电机。
4、若柴油发电机电池正常，柴油发电机仍无法启动，立即上报部门值班领导并通知相关维保单位。
（二）、当柴油发电机自动启动后无法供电时，值班人员应立即赶到现场，进行以下应急流程：检查柴油发电机是否有电压输出。
若有电压输出，则检查柴油发电机控制室各馈出柜断路器是否自动合闸，若断路器未合闸立即手动合闸。
若无电压输出，立即上报部门值班领导并通知相关维保单位。
（三）、当区域某台柴油发电机在运行中发生火灾，值班人员应立即赶到现场，进行以下应急流程：1、迅速按下柴油发电机紧急停机按钮。
2、关闭该油机的主、副油箱供油阀门。
3、切断该油机的启动电源。
4、立即拨打长水机场消防报警电话报警并上报部门值班领导。
（四）、故障维修完毕后，应将恢复情况上报上级领导及相关部门。
由科室领导组织分析故障原因，及时采取预防措施，填写设备重大故障安全台帐。
二、系统结构柴油发电机组由柴油机、发电机、控制系统三大部分组成，而柴油机总体结构一般由以下几大系统或机构组成：机体、曲轴连杆机构、配气机构、燃油系统、润滑系统、冷却系统、启动系统。
1、机体组件：包括机体（气缸—曲轴盖）、气缸、气缸盖和油底壳等。
这些零件构成了柴油机骨架，所有运动件和辅助系统都支承在它上面。
2、曲轴连杆机构：气缸内燃烧气体的压力推动曲轴连杆机构，并将活塞的直线运动变为曲轴的旋转动力。
主要部件有：活塞、连杆、曲轴、飞轮等3、配气机构：适时向气缸内提供新鲜空气，并适时的排出气缸中燃料燃烧后的废气。
它由进气门、排气门、凸轮轴及其传动零件组成。
4、燃油系统：燃料供给系统是按照内燃机工作是所要求的时间，供给气缸适量的燃料。
它由燃油箱、燃油滤清器、油泵、喷油器等组成。
5、润滑系统：润滑系统是向柴油机各运动机件的摩擦表面，不断提供适量的润滑油。
它由机油泵、机油滤清器、机油散热器等组成。
6、冷却系统：适当冷却在高温下工作的机件，使柴油机保持正常的工作温度。
它由水泵、散热器、水套、节温器、风扇等组成。
7、启动系统：以外力转动内燃机曲轴，使内燃机由静止状态转入工作状态的装置。
由蓄电池、启动马达等组成。
电磁线圈及保持线圈通电，铁心移动带动驱动杆摆动，使启动机的齿轮与飞轮齿圈啮合，铁心继续移动接通直流电动机电路开始运转工作，直至柴油机启动。
发电机大多采用同步发电机。
同步发电机由固定的定子和可旋转的转子两大部分组成。
将同步交流发电机与柴油机曲轴同轴安装，就可以利用柴油机的旋转带动发电机的转子，利用电磁感应原理，发电机就会输出感应电动势，经闭合的负载回路就能产生电流。
三、柴油发电机工作原理在汽缸内，洁净空气与高压雾化柴油充分混合，在活塞上行的挤压下，体积缩小，温度迅速升高，达到柴油的燃点。
柴油被点燃，混合气体剧烈燃烧，体积迅速膨胀，推动活塞下行，称为做功。
各汽缸按一定顺序依次做功，作用在活塞上的推力经过连杆变成了推动曲轴转动的力量，从而带动曲轴旋转。
进气冲程：活塞从上止点向下止点移动，目的是吸入新鲜空气为燃烧作好准备，此时进气门打开，排气门关闭。
活塞到达下止点时进气门关闭，进气冲程结束。
压缩冲程：活塞从下止点向上止点移动，此时上下气门关闭，气缸内空气受压缩，温度、压力提高，为燃烧提供条件，活塞到达上止点时压缩冲程结束。
膨胀（作功）冲程：在压缩冲程结束前，喷油器将燃油喷入气缸，与空气混合形成可燃气体并自燃，产生高温、高压推动活塞向下止点运动并带动曲轴旋转而作功，活塞到达下止点时，气缸内压力下降，直至排气门打开。
排气冲程：作功结束后，气缸内的气体已成为废气，活塞从下止点向上止点运动，排气门打开，进气门关闭，活塞将废气排除气缸，到达上止点时，排气冲程结束。
四冲程工作原理示意图柴油机通过改变汽缸内柴油和空气的比例来达到调整功率的目的。
发动机转速固定时，又跟单位时间内柴油供应量大小、柴油燃烧性能的好坏等因素有关。
向汽缸内多喷油，功率增加，当油量多到一定数量后，由于氧气不足，排气开始冒黑烟，如再继续增加油量，冒烟加重，但功率仍可少许增加，达到最大功率后，再多喷油，功率下降。
交流发电机工作原理在定子槽里放着三个结构相同的绕组AX 、BY 、CZ （A 、B 、C 为绕组始端，X 、Y 、Z 为绕组末端）。
三个绕组的空间位置互差120°电角度。
当柴油机拖动电机转子和励磁机旋转时，励磁机输出的直流电流流入转子绕组，产生旋转磁场，磁场切割三相绕组，产生三个频率相同、幅值相等、相应差为120°的电动势。
励磁机发电机三相电势的波形柴油机驱动发电机转动时，主转子上的剩磁在主定子产生一个小交流电压，此电压被AVR整流为直流并加在励磁定子上；励磁定子产生了一个磁场，磁场又使励磁转子感应出交流电压，通过旋转整流器转变为直流，提供给主转子；此时转子产生一个更大的磁场，其交流电压也更高；通过上述过程的不断循环，当发电机的输出电压趋近额定电压时，AVR开始限制通向励磁定子的电压，从而使发电机输出保持恒定。
四、常见故障处理故障现象可能引起的原因排除方法机组无法启动机组启动电瓶容量不足对电瓶进行维护(充电、补液)必要时更换此组电瓶控制屏没有上电检查控制屏上熔断器是否熔断启动继电器故障更换此继电器启动马达故障分析原因，必要时更换机组卡死，人工无法盘车彻底检查，寻找原因启动困难或启动时间过长机组启动电瓶容量不足对电瓶进行维护(充电、补液)必要时更换此组电瓶启动前预热不足检杏预热元器件部分电调机组启动油门电位器过小参阅随机电子调速器说明书，适当调大该电位器机组处于低温状态设法提高机体温度，建议选用机组加热器机组处于高原空气稀薄条件不能一次全速启动，必须在怠速下运行一定时间后才能升到全速运行使用了错误类型或牌号的燃油必须更换症状解决方案信息：负载需求（LOAD DEMAND）智慧型数码式控制盘从远程装置接到一个停机信号。
这是正常操作模式，通常用于自动控制系统，以减少机组的工作时间和系统的油耗。
当取消负载需求信号时，发电机组将自动起动，同步后与系统母排闭合。
信息：怠速模式（IDLE MODE）101 - 报警指示发动机处在怠速模式下运行。
当机组处在运行模式下，将怠速输入接地后，即可使发电机停止发电，并使发动机控制在800 RPM 的转速范围。
当接地信号解除后，机组恢复到原来的转速和电压。
当发动机在怠速功能下，控制盘会自动将机油压力报警和报警停机设定点降低，以适应较低的运行速度。
当发动机怠速功能取消，并恢复到正常速度时，控制盘又会自动将机油压力报警和故障停机设定调回至正常状态。
报警停机指示灯亮起信息：紧急停机（EMERGENCY STOP）102 - 报警停机指示现场或遥控紧急停机。
要复位现场/远程遥控紧急停机按钮时：顺时针旋转按钮，使按钮弹出（仅现场）。
切换运行/停机/自动开关到停机位置。
按前端面板上的复位键。
根据需要选择运行或自动。
报警指示灯亮起信息：低机油压力（LOW OIL PRESSURE）200 - 报警指示发动机机油压力已低至无法接受的程度。
如果发电机所承受的负载非常重要并且不可停机，就等到下次停机时，按照201-报警停机步骤处理。
如果在报警期间需要检查机油压力，在清除故障之前进入机油压力功能。
4-5表4-2. 报警和报警停机代码（续上页）大多数故障排除步骤都有足以导致人员受伤甚至死亡的潜在危险，只有具备燃油、电气及机械知识的合格维修人员才可从事维修工作，请参考安全守则。
症状解决方案报警停机指示灯亮起信息：低机油压力（LOW OIL PRESSURE）201 - 报警停机指示发动机机油压力已低至报警停机触发点。
检查机油油位、油管和滤清器，如果润滑系统没有问题，但油位太低时，添加机油。
将控制盘复位并重新起动。
机油压力设定值可查阅表4-3。
报警指示灯亮起信息：机油压力传感器（OIL PRES SENDER）204 - 报警指示控制盘检测到发动机机油压力传感器不能正常工作。
检查机油压力传感器接线是否正确。
报警指示灯亮起信息：低冷却液温度（LOW COOLANT TEMP）210 - 报警机组处于停机状态，本报警信号会在发动机冷却液温度低于70℉（21℃）的情况下发生。
注：当外界温度低至40℉（4℃）以下时，不管机组冷却液加热器是否正在工作，低冷却液温度报警指示灯都可能亮起。
指示发动机冷却液加热器没有工作或冷却液没有循环，检查是否存在下列状况：注：此报警信号会唤醒PCC。
a. 冷却液加热器未接电源。
检查保险丝是否熔断或加热器电源线有无断裂，并视状况加以修理。
b. 检查冷却液位是否过低，如果需要，加足冷却液。
检查冷却液是否有泄漏的地方，并加以修理。
c. 打开加热器芯子。
检查加热器的消耗电流。
报警指示灯亮起信息：高冷却液温度（HIGH COOLANT TEMP）211 - 报警指示发动机出现过热（冷却液温度已升至不可接受的程度：215℉- 备用机组/207℉- 常用机组）。
如果发电机正提供重要的电力，且无法停机时，请用下述步骤处理：a. 尽量去掉不重要的负载，以减轻发电机的负载。
b. 检查机房的通风状况，并将任何影响气流的障碍物移开。
如果发动机能停机，则按高冷却液温度212 - 报警停机步骤处理。
在报警期间检查冷却液温度，在清除故障之前进到冷却液温度功能。
4-6表4-2. 报警和报警停机代码（续上页）大多数故障排除步骤都有足以导致人员受伤甚至死亡的潜在危险，只有具备燃油、电气及机械知识的合格维修人员才可从事维修工作，请参考安全守则。
症状解决方案报警停机指示灯亮起信息：高冷却液温度（HIGH COOLANT TEMP）212 - 报警停机指示发动机出现过热（冷却液温度已经超过发动机报警停机温度触发点：（223℉- 备用机组/215℉- 常用机组）。
在进行下列步骤处理前，应先让发动机冷却下来：a. 检查冷却空气的流动是否受阻，根据状况进行处理。
