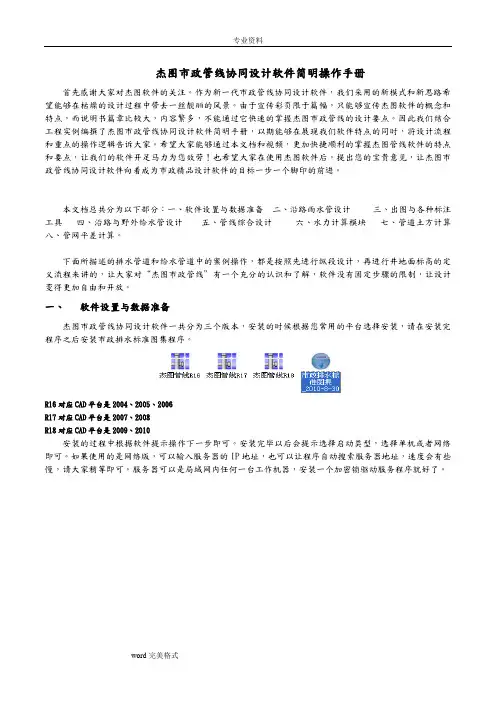

杰图市政管线协同设计软件简明操作手册

首先感谢大家对杰图软件的关注。作为新一代市政管线协同设计软件,我们采用的新模式和新思路希望能够在枯燥的设计过程中带去一丝靓丽的风景。由于宣传彩页限于篇幅,只能够宣传杰图软件的概念和特点,而说明书篇章比较大,内容繁多,不能通过它快速的掌握杰图市政管线的设计要点。因此我们结合工程实例编撰了杰图市政管线协同设计软件简明手册,以期能够在展现我们软件特点的同时,将设计流程和重点的操作逻辑告诉大家。希望大家能够通过本文档和视频,更加快捷顺利的掌握杰图管线软件的特点和要点,让我们的软件开足马力为您效劳!也希望大家在使用杰图软件后,提出您的宝贵意见,让杰图市政管线协同设计软件向着成为市政精品设计软件的目标一步一个脚印的前进。

本文档总共分为以下部分:一、软件设置与数据准备二、沿路雨水管设计三、出图与各种标注工具四、沿路与野外给水管设计五、管线综合设计六、水力计算模块七、管道土方计算八、管网平差计算。

下面所描述的排水管道和给水管道中的案例操作,都是按照先进行纵段设计,再进行井地面标高的定义流程来讲的,让大家对“杰图市政管线”有一个充分的认识和了解,软件没有固定步骤的限制,让设计变得更加自由和开放。

一、软件设置与数据准备

杰图市政管线协同设计软件一共分为三个版本,安装的时候根据您常用的平台选择安装,请在安装完程序之后安装市政排水标准图集程序。

R16对应CAD平台是2004、2005、2006

R17对应CAD平台是2007、2008

R18对应CAD平台是2009、2010

安装的过程中根据软件提示操作下一步即可。安装完毕以后会提示选择启动类型,选择单机或者网络即可。如果使用的是网络版,可以输入服务器的IP地址,也可以让程序自动搜索服务器地址,速度会有些慢,请大家稍等即可。服务器可以是局域网内任何一台工作机器,安装一个加密锁驱动服务程序就好了。

启动软件之后,进入CAD和杰图软件的设计界面,上方是CAD的操作菜单,下方是杰图的操作菜单,接下来的篇章我们会给大家介绍杰图菜单的用法。

1)设置菜单:

在杰图软件中,打开一张地形图,不需要设置工程名。您的地形图就是一个工程。如果有其他的数据,比如设计标高,自然标高文件,那么你可以把文件拷贝在D:\JietuWork 文件夹下面,这个文件夹是用来保

存用户自行定义的一些设置。在定义完这些设置之后,请点{辅助}菜单下的备份用

户设置,程序会自动在D建立JietuWork文件夹。

设置菜单中的具体用法参看下图。设置菜单和出图菜单关联度很高,当我们进行出图和各种标注的时候,往往要用到设置中的菜单。在出图讲解中,会介绍到与设置菜单之间的逻辑关联。

本菜单是对地形图的转化利用,外部地形数据利用,做数据处理工作。讲解顺序按照从上向下

平面菜单主要是对道路图进行操作。比如中心线定义,桩号定义和标注。平面裁图等。由于沿路布管需要用到道路的很多信息,因此在这里定义设置完毕后,对后期管线操作有很大的便利。

设置与数据准备模块到此结束。

二.设计

杰图管线设计把对管线平面线位、管道规格、竖向信息等参数的确定过程称为设计。设计是一个充满创意和高度灵活的工作过程。软件是帮助设计人员将这些创意和想法快速高效的反应在图纸上的工具。工具是被使用的,而不应该成为枷锁。本着这种理念杰图软件打破常规,除了第一步在平面上布置管线,软件对后续操作步骤不做任何限制。了解了这些理念对快速灵活的掌握软件,以及最大限度发挥软件效用会有很大的帮助。

进入杰图管线协同设计软件后,会看到“设计”和“当前设计”菜单

系统流程图

1.管道绘制(详细信息请参看说明书,这里只介绍部分常用功能)

➢交互布管

即手动自由布管,设计人员可根据需要在手动布置管道,随时控制管道走向。此功能适合于野外布管。运行此命令将进入如下对话框:同时CAD命令会有绘制的提示信息,可以输入参数进行交互控制绘制管线。

1.此对话框中的选项,是非常重要的一项设置。它将通过地形条件图中的离散点

构造三维网格,推算出检查井地面标高,并且根据管道最小覆土、坡度来确定管道埋深。如下图所示:雨水井地面的自然标高自动标注,以及雨水管道属性查询结果。可以清楚的看到,当管道布置结束,与此管道相关的所有初始标高信息都已经计算完毕了。

此项功能为杰图管线设计软件的特色之一,“自动初始化赋值计算”。简单的说,利用本软件只要把管道绘制出来,不用其他任何操作,就可以直接出图、绘纵段以及各种统计表格了。

注:只有当图面有标高离散点的情况下,即地形图已经识别转化过的,此选项才能够使用。否则此选项为灰色不能操作。如果图面没有标高离散点,可在绘制界面中输入起始点管道

内底标高。软件将根据此标高和坡度、最小埋深等参数完成自动赋值工作。后续可通过软件所提供的定井地面标高、定坡度·管高等命令为管道精确赋值。

➢自动布管

依据桩号线(或普通线)的位置,在定管长或桩号长、定坡度得情况下,根据设定的桩号范围自动的、一次性的将所需的管道绘制出来。此功能适合于沿路布管。

➢此对话框的管线基础设置与交互布管的设置方式相同,不同的就是多了定位线的选择,以及布置

方式的确定。由此可以看出,软件的自动布管不是必须要桩号线的,参考普通线同样可以自动布管。

➢定义管道

之前的两种布管方式都属于是,新建管道布管。而在城市建设或规划方案中,经常会涉及到管道改造或规划管线方案已确定等情况。这时利用“定义管道”的命令将非常方便,在不改变原始图面管线方案的前提下,即可快速对管道的各种参数进行定义。如下图所示:

操作案例:沿路布置雨水管

本案例是模拟道路提供了平面图,自然标高数据,设计标高数据,或者是现状道路,有离散点和等高线可以利用。

第一步:在当前设计中,选择雨水

第二步:因为是沿路布置雨水管,选择“设计”菜单中“自动绘制管道”菜单,操作如下
