proe画图技巧1

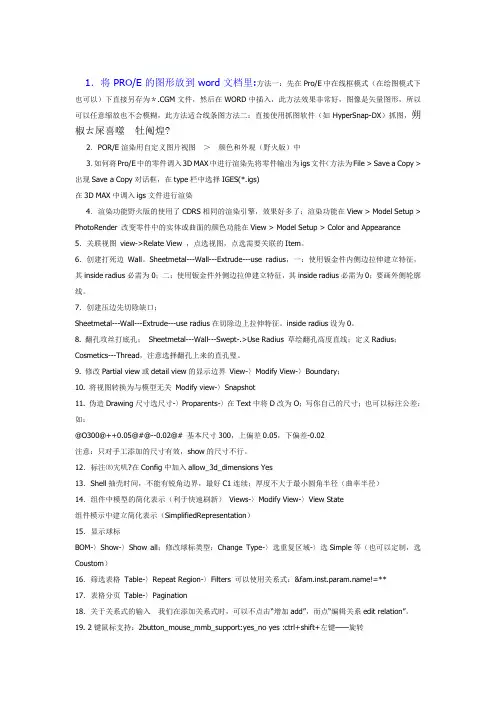

proe技巧1
1．将PRO/E的图形放到word文档里:方法一：先在Pro/E中在线框模式（在绘图模式下也可以）下直接另存为＊.CGM文件，然后在WORD中插入，此方法效果非常好，图像是矢量图形，所以可以任意缩放也不会模糊，此方法适合线条图方法二：直接使用抓图软件（如HyperSnap-DX）抓图，朔椒ㄊ屎喜噬 牡阄煌?2．POR/E渲染用自定义图片视图＞颜色和外观（野火版）中3．如何将Pro/E中的零件调入3D MAX中进行渲染先将零件输出为igs文件（方法为File > Save a Copy > 出现Save a Copy对话框，在type栏中选择IGES(*.igs)在3D MAX中调入igs文件进行渲染4．渲染功能野火版的使用了CDRS相同的渲染引擎，效果好多了；渲染功能在View > Model Setup > PhotoRender 改变零件中的实体或曲面的颜色功能在View > Model Setup > Color and Appearance 5．关联视图view->R elate View ，点选视图，点选需要关联的I tem。
6．创建打死边Wall。
Sheetmetal---Wall---Extrude---use radius，一：使用钣金件内侧边拉伸建立特征，其inside radius必需为0；二：使用钣金件外侧边拉伸建立特征，其inside radius必需为0；要画外侧轮廓线。
7．创建压边先切除缺口；Sheetmetal---Wall---Extrude---use radius在切除边上拉伸特征。
inside radius设为0。
8. 翻孔攻丝打底孔；Sheetmetal---Wall---Swept-.>Use Radius 草绘翻孔高度直线；定义Radius；Cosmetics---Thread，注意选择翻孔上来的直孔璧。
proE工程图使用技巧
很多朋友都说：用Pro/E做三维图功能很强大，但在生成二维图时，却很难生成符合国家标准的图纸。
所以，人们做产品设计时，往往这样做：先用Pro/E建模，将其投影出二维图，并将其转化为CAD图样，再在CAD里做修改和标注，使其符合国标。
其实并不是这样的，用Pro/E同样可生成符合国家标准的图纸。
下面这些技巧，将告诉我们怎样使proe工程图符合国标。
一、尺寸公差1、公差标准与等级Pro/E 提供两种公差标准，美国标准 ANSI,国际及欧洲标准 ISO/DIN 标准。
公差分四级由高到低分别是 Fine, Medium, Corase 及 Very Corase。
关于这两个参数我们既可以用系统的缺省值，也可以在config.pro 中由Tolerence_standend 及 Tolerence_class设定。
2、尺寸公差标注Pro/E 的三维模型和二维图是全相关的，公差的标注有两种方法。
其一：在二维图中直接标注，操作过程如下：选中尺寸→属性，此时会弹出参数块窗口，选择并填充完成。
对于存在标准值的公差，例如轴、孔公差等，需要在三维模型中把标准公差调入后，在公差参数窗口中才会出现标准公差符号。
其二：在三维模型中给尺寸分配公差，在出二维图这些公差会同尺寸值同时显示在二维图中，操作步骤如下：a. 公差表调入三维模型：Pro/E 为我们提供了标准公差表，包括一般尺寸公差、轴、孔尺寸公差，这些公差值允许用户修改，为使用标准公差表，使用之前必须先把这些表调入三维模型中，操作步骤如下：在零件模型中：编辑→设置→公差设置→公差表→检索→选公差表→打开→是→完成。
b. 给尺寸赋公差值，操作过程如下：选中尺寸→属性→公差模式→公差表（如孔等）→表名称（如 H7 等）。
在二维图中：双击尺寸（或尺寸属性）→选择相应公差模式二、形位公差1、形位公差的基准符号Pro/E 提供的基准的表示符号与我国不同，因此我们必须用自定义符号来标注基准面、基准轴、当我们的符号库里有了此符号以后（符号定义过程见附页），基准的标注过程如下：插入→绘图符号→定制，弹出符号标注窗口第一步：选符号第二步：选属性第三步：插入位置第四步：OK第五步：在符号的适当位置输入文本2、形位公差标注：方法一：用生成文本的方式标形位公差，过程如下：插入→注释→方向指引→输入→水平→垂直方向→制作注释。
proe使用技巧
proe使用技巧ProE是一种常用的三维建模软件，广泛应用于工业设计、机械加工、产品造型等领域。
下面是一些ProE使用技巧，希望能够帮助到你：1. 界面设置：可以根据自己的习惯，调整ProE的界面布局及快捷键。
点击“选项”-“个性化”进行设置。
2. 组件设计：在建立组件时，可以使用齿轮、螺丝、卡槽等标准组件库，减少重复建模的工作量。
3. 2D绘图：在进行2D绘图时，可以使用标准视图和工程图标来生成标准视图和截面视图，提高绘图效率。
4. 使用快捷键：熟练掌握ProE的快捷键可以提高工作效率。
如Ctrl+S保存、Ctrl+Z撤销、Ctrl+C复制等。
5. 使用关系：使用关系可以帮助构建几何关系，例如相切、垂直、平行等。
可以使用约束工具，在构建过程中定义关系。
6. 材料库：在进行模拟分析时，可以使用ProE的材料库，选择适合的材料属性，提高分析的准确性。
7. 渲染效果：通过使用灯光、材料、纹理等设置，可以改善模型的渲染效果。
可以尝试不同的渲染器和设置参数，找到适合的效果。
8. 变量定义：通过定义变量，可以方便地进行参数化建模。
通过修改变量的值，可以快速修改模型的尺寸，提高建模效率。
9. 文件管理：在进行较大规模的工程项目时，可以使用ProE的文件管理功能，进行文件的版本控制和共享，便于团队协作。
10. 常用功能：除了基本的建模、装配、绘图功能外，还可以尝试使用其他高级功能，如曲面建模、模拟分析、动态仿真等，丰富模型的表现形式。
以上是一些ProE的使用技巧，希望对你有所帮助。
使用任何软件都需要不断的实践和探索，只有不断尝试，才能发现更多的功能和技巧。
proe常识及一些画图心得
边界曲面
5
种子曲面
2、
按住 SHIFT 键，继续单击选择曲面作为边界曲面，释放鼠标后，系统会自动选择除边界曲面之 外的所有曲面。在按住 CTRL 键，单击边界曲面，将其添加到选择集中。如下图所示
修剪曲面（该曲面不从特征中减去）： 选取要修剪的曲面，接着选择“编辑”—“修剪”单击“修剪对象”收集器中的选项，选取投影曲线位修剪对象，。 单击“反向”箭头按钮两次，确认保留曲面为双侧，单击中键，完成修剪。 如图所示：
Proe 中的过滤器的中选项的作用： 面组：可以 选一个曲面组 几何：就是可以选一个面或者曲线 基准：可以选基准线比如轴线 特征：选一建模的特征 (以上的画法实例可参见“proe3 实例教程配书光盘--周四新电子工业出版社”和 proe 野火 3.0 曲面造型设 计—张选民主编-清华大学出版社)
3
23.实物教程：在光盘中。 24.所作作品：在光盘中。 25.一些高版本 pro/e 所能实现的东西：在光盘中。 图片没弄过来。 画图心得 装配实例： 比如 在进行链条连接的时候。我只画了一个链节，但是为了得到我要的链条的模式，这时就要用草绘 工具画出所要的“图形曲线”来。然后用“基准点”命令建立基准点，装配的时候直接用链接的点和基准点对齐 就可以了。 在画可变截面扫描特征是： 一般是画一个“原始轨迹线（一般是中心线）和一条轮廓线就可以了。在命令下所画的“创建或编辑扫描剖 面 ”按钮就可以画扫描截面。这时所画的截面图形就可以直接捕捉到轮廓线的点了。 但是，如果只画一个封闭的图形比如 “圆形“这时就不用画原始轨迹线了。这时系统就默认圆心就是原始轨 迹线了或者封闭线的起始点出画轨迹线了，轨迹线可以是封闭的也可以是不封闭。 解释说明：所画的轨迹线这时就相当于扫描轨迹了。而扫描的截面这时就是“封闭的曲线”了。 创建轴线的做法 1、 2、 可以直接在单击实体的圆弧，就可以创建轴线了。 可以利用基准点命令创建两个点，再选择这几个基准点就可以了 3、 4、 利用所选的两个平面的交线，可以创建轴。
PROE绘图方法
PROE绘图方法第一篇：PROE绘图方法平行混合抽壳拉伸阵列扫描镜像可变剖面扫描平行混合：混合——选取两个平面——完成——画出一个图形——草绘，特征工具，切换剖面——在画出一个图形——选取勾——再选勾——预览，确定扫描：插入——扫描，伸出项——选择一个平面——完成——选择“样条”命令，画出轨迹——点击完成——然后画圆，这时要选择最好的点，选那个点时，光标会在直线上某个点上定住并与之重合，而不是没有定住，要仔细的找，不然必错！——画出圆形，点击完成，就ok了！阵列：这个命令选用时一定要先选择一个平面，再去点击阵列命令。
然后要选取轴，注意，选轴时，平面要绕哪条轴线作空间360度转动，就选哪条轴线。
CAD操作试题第一题就是一个例子。
如果一次阵列不能将全部图形完全阵列出来，可以将图形分成几部分来进行阵列，这点非常重要！！否则很容易陷入死胡同！！###当你不能确定出圆的直径时，此时你可能没有把圆心确定在两条直线的交点上！即圆心随意的摆在一个面上，此时需要用两条直线确定出交点，即圆心！圆角：先点圆角命令，再点击线或者面，最后点击完成螺纹：插入——修饰——螺纹——选择面——再详细选择——完成（完成前最好预览）###采用拉伸命令时，如果拉伸有问题，出现无法拉伸成形的现象，那就找到箭头，沿箭头方向有个正方形的小黑框（那个小黑框是你拉伸图形长度时必须点的标志，不点那个小黑框就不能正常拉伸），然后，把小黑框双击两下！！注意，这是本次提醒中最核心的部分，一定要双击小黑框，这样才能沿所需方向完成正常拉伸！！###采取镜像命令时，先选取要被镜像的平面，再点击镜像命令，然后再点击中心平面（即被镜像的平面在这个平面下呈对称，往往这个中心平面需要通过平移才能完成！），最后点击确定！###寻找目标平面时，一定要找准方向，尤其是那个小黑框，那个箭头，不然会让你卡在那里！###倒角圆角时，应先选取边，再使用这些命令###采用圆形命令时，可以再几何上把直角变成圆角可变剖面扫描，先根据图形画出轨迹曲线，涉及到2种方法，一种是直接在TOP、RIGHT、FRONT三个平面的2个平面上画出轨迹曲线，另一种则是利用模型基准来画。
proe建模教程
proe建模教程Pro/E（Pro/ENGINEER）是一种三维计算机辅助设计（CAD）软件，被广泛用于机械设计领域。
本文将详细介绍Pro/E建模的基本步骤和相关技巧。
Pro/E建模的基本步骤如下：1. 创建零件：打开Pro/E软件，选择“创建零件”选项。
在绘图界面中，选择适当的平面来开始绘制。
可以选择绘制基本几何形状，如立方体、圆柱体、锥体等，也可以导入已有的CAD图纸。
2. 设计特征：在零件中添加设计特征，如凸起、凹陷、孔洞等。
可以使用多种绘图工具来实现，如拉伸、旋转、切割等。
根据设计需要，可以设置特征的大小、位置和形状等。
3. 添加材料：选择适当的材料来给零件添加实际的物理属性。
Pro/E包含了多种默认材料，也可以自定义材料属性。
通过添加材料，可以对零件进行强度分析和模拟。
4. 创建装配体：将多个零件组合在一起，创建装配体。
可以使用装配功能来调整和对齐零件的位置。
通过装配体，可以检查零件之间的干涉和间隙，并进行装配仿真。
5. 添加约束：为装配体添加适当的约束条件，确保零件之间的合理连接。
可以使用约束工具来设置零件的固定、旋转、对齐等约束条件。
通过约束，可以评估装配体的运动和功能。
6. 创建图纸：完成零件和装配体的设计后，可以创建相关的制图。
选择适当的图纸模板和图纸尺寸，添加必要的标注和尺寸。
可以使用视图工具来显示不同的视角，并生成2D图纸。
以上是Pro/E建模的基本步骤，接下来介绍一些Pro/E建模的技巧：1. 熟悉快捷键：Pro/E有很多快捷键可以加快工作速度。
熟悉常用的快捷键，如拖动、旋转、复制等，可以提高效率。
2. 使用参数化设计：Pro/E支持参数化设计，可以通过定义参数来调整零件的尺寸和形状。
在设计过程中，合理使用参数可以提高设计的灵活性和可操作性。
3. 学习草图技巧：在Pro/E中，草图是创建零件的基础。
学习草图绘制的技巧，如使用约束、添加尺寸等，可以更好地控制零件的形状和尺寸。
proe学习技巧大全
ProE工程制图（一）1.教学内容：a.图框制作及选定b.视图选取c.制作工程图(标注、详图、剖视图、制表)2.教学目的：能够完全脱离CAD制作标准工程图1、更换启动画面教你换个起动画面，让你每天都有一个好心情：打开PROE的安装目录:例D:\Program Files\proeWildfire 2.0\text\resourceRESORCE里面的一个图片换了就可以了2、工程图尺寸加公差@++0.1@#@--0.1@# 亦可以ALT键+0177→“±”3、选取环曲面（Loop Surf）1.首先选取主曲面；2.按下shift键，不要放开；3.将鼠标移动至主曲面的边界上，此时鼠标右下方弹出“边：***”字样；4.点击鼠标左键确认，放开shift键，OK!相切链的选取（Tangent）1.首先选取一段棱边；2.按下shift键，不要放开；3.将鼠标移动至与所选棱边相切的任一棱边上，此时鼠标右下方弹出“相切”字样；4.点击鼠标左键确认，放开shift键，OKCopy 面时如果碎面太多，可以用Boundary选法：先选一个种子面再按shift+鼠标左键选边界4、工程图标注修改：原数可改为任意数, 只要把@d改为@o后面加你要的数（字母O）5、如下的倒圆角的方法,现与大家分享:作图的步骤如下(wildfire版本):1>在需要倒角的边上创建倒角参考终止点;2>用做变倒角的方法,先做好变倒角,不要点"完成";3>击活"switch to transition"4>单击"Transitions"5>在已生成的成灰色的倒角上选取不需要的那部分倒角6>在"Default (stop case 3 )"下拉菜单中选取"stop at reference"7>在"stop references"选项栏中选取你创建的倒角终止点.结果如下图所示:6、裝配模式下的小技巧，可能大家还不知道：在裝配一個工件時，剛調進來時工件可能位置不好，可以按CTRL+AlT+鼠標右鍵－－－－－平移；可以按CTRL+AlT+鼠標中鍵－－－－－旋轉；可以按CTRL+AlT+鼠標左鍵－－－－－平移其它已裝配好的工件7、你是不是很烦野火中灰灰的界面，而怀念2001的界面。
pro-e 基本画图要领
仅拔模第一侧
仅拔模第二侧
P36
草绘分割曲线
模具CAD/CAM
筋特征
筋的上滑面板
1）绘制筋的截面外形 2）调整材料添满方向 3）定义厚度值
P37
模具CAD/CAM
倒角特征 边倒角面板
P38
模具CAD/CAM
2.2.3 项目一：创建骨架零件三维模型 学习知识点：
★ 熟悉零件模型环境
★ 拉伸实体特征 ★ 拉伸剪切特征
P64
模具CAD/CAM
步骤5：创建零件中央的圆弧形凹槽
拉伸剪切
草绘该 平面
通过镜像 的方法完 成剖面
选取圆槽底面 为草绘平面
完成图
P65
模具CAD/CAM
2.2.6 项目四：创建电话机三维模型 学习知识点：
★ ★ ★ ★ ★
拉伸实体特征 拉伸剪切特征 拔模特征 圆角特征 特征阵列
P66
模具CAD/CAM
2.2.1 Pro/E零件模块概述
☆ 进入零件模快
单击创建 文件图标
P4
模具CAD/CAM
☆ 绘图界面简介
特征目录
零件建模区
P5
模具CAD/CAM
☆ 绘图单位的设置 新建文件：默认模板模型中已经预设了尺寸、文件类 型、文件子类型。尺寸有“英制”及“公制”两个系统， 文件类型在此为“零件”（Part）。“实体”（Solid）与 “板金件”（Sheetmetal）为设计环境。例如：
创建 文件 旋转
草绘 平面
参照 平面 添加旋 转中心
草绘该 剖面
P52
模具CAD/CAM
步骤2：在零件上挖掉一内孔
旋转 剪切
