管道沟槽连接标准做法

管道沟槽连接标准做法管道沟槽连接是在管道接头部位采用专门的滚槽机加工成环形沟槽后,在相邻管端套上橡胶密封圈，用拼合式卡箍件、C型橡胶密封圈和紧固件等组装成的套筒式快速连接。

沟槽连接具有安装快速、简易、安全、可靠、经济、免电焊、无污染等优点，且节省人工、人工机械费的开支，并可在运行中吸收管道噪音、震动传播及热胀冷缩，便于管道维护、保养、不受安装场所的限制特点。

沟槽式管道一般适用于温度不超过80℃的生活和生产给排水、消防、空调等管道工程。

沟槽式管道连接施工程序主要包括：1、施工准备；2、卡箍的检查、试验、试压；3、沟槽式施工过程；4、开孔式产品施工过程；5、系统检验。

一、施工准备1 经规定程序审批的设计图纸和其他技术文件齐全；2 批准的施工方案或施工组织设计和配管图已进行技术交底；3 工程用管材、沟槽接头和沟槽管件等管道组合件、管道支承件，施工力量，水、电供应以及电动切管机、电动压槽机、开孔器、试压设备等机具已准备就绪，能进行正常施工并符合质量要求；4 对施工人员已进行沟槽连接方式的技术培训。

二、卡箍等配件的抽查、试验、试压1、C 型密封圈主要为C 型可形成三重反应式密封。

管道内流体的压力越大，接头的压力越大，接头的密封性越好，沟槽式管接头分为钢性接头和挠性接头。

刚性接头利用卡箍的错口将管子紧紧系住，使得管子连接管道的作用，安装后不产生挠度。

挠性接头的卡箍内缘嵌入管道时，设计成有一定的间隙，使得管道连接后允许产生一定的轴向位移和侧向编转。

2、接头及管件外观质量检查。

沟槽式管接头多采用球墨铸铁材料，不易生锈、强度高、韧性好、延伸性好，还具有较强的防震吸震性能。

铸件不应有影响机械性能的气孔、砂眼、夹渣冷隔和裂纹等铸造缺陷，管件内外表面应经涂漆处理，漆膜厚度为15μm～30μm，漆墨应光滑均匀、牢固，不允许存在直径大于2MM的漆块堆集。

对用于饮水的接头及管件，按饮用水标准要求对其表面采用食品级涂覆。

3、负压密封性和漏气速率检查。

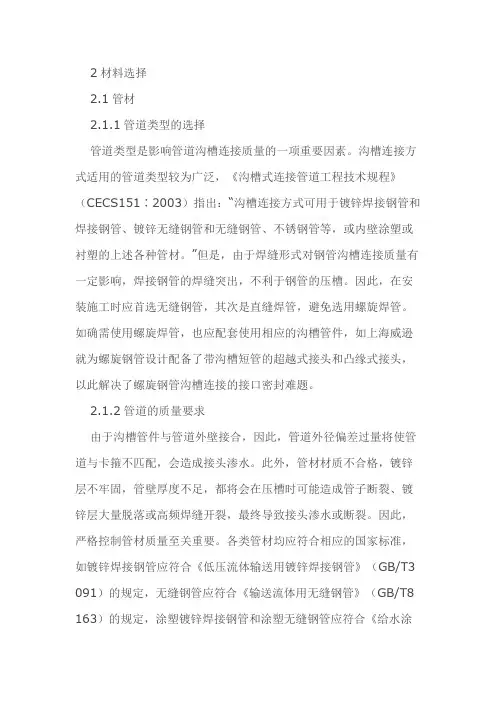

管道沟槽连接技术详解

2材料选择
2.1管材
2.1.1管道类型的选择
管道类型是影响管道沟槽连接质量的一项重要因素。

沟槽连接方式适用的管道类型较为广泛，《沟槽式连接管道工程技术规程》（CECS151∶2003）指出：“沟槽连接方式可用于镀锌焊接钢管和焊接钢管、镀锌无缝钢管和无缝钢管、不锈钢管等，或内壁涂塑或衬塑的上述各种管材。

”但是，由于焊缝形式对钢管沟槽连接质量有一定影响，焊接钢管的焊缝突出，不利于钢管的压槽。

因此，在安装施工时应首选无缝钢管，其次是直缝焊管，避免选用螺旋焊管。

如确需使用螺旋焊管，也应配套使用相应的沟槽管件，如上海威逊就为螺旋钢管设计配备了带沟槽短管的超越式接头和凸缘式接头，以此解决了螺旋钢管沟槽连接的接口密封难题。

2.1.2管道的质量要求
由于沟槽管件与管道外壁接合，因此，管道外径偏差过量将使管道与卡箍不匹配，会造成接头渗水。

此外，管材材质不合格，镀锌层不牢固，管壁厚度不足，都将会在压槽时可能造成管子断裂、镀锌层大量脱落或高频焊缝开裂，最终导致接头渗水或断裂。

因此，严格控制管材质量至关重要。

各类管材均应符合相应的国家标准，如镀锌焊接钢管应符合《低压流体输送用镀锌焊接钢管》（GB/T3 091）的规定，无缝钢管应符合《输送流体用无缝钢管》（GB/T8 163）的规定，涂塑镀锌焊接钢管和涂塑无缝钢管应符合《给水涂。

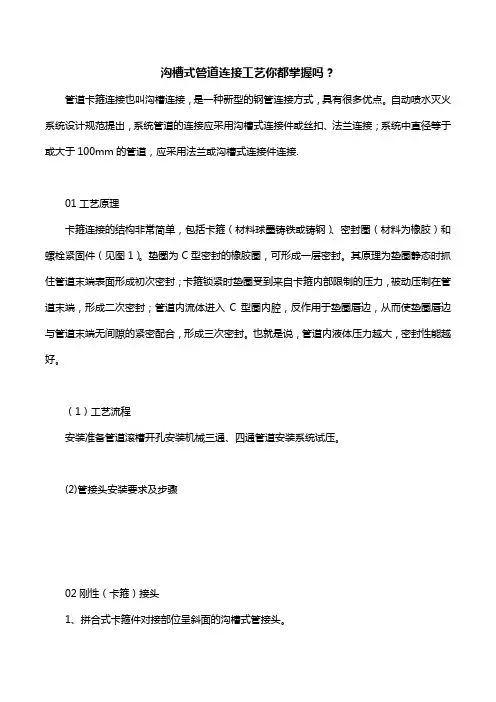

沟槽式管道连接工艺你都掌握吗？
