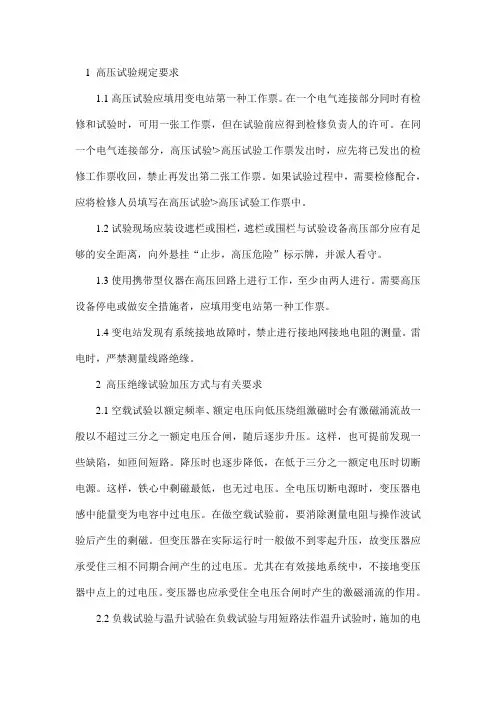

1 高压试验规定要求1.1高压试验应填用变电站第一种工作票。
在一个电气连接部分同时有检修和试验时,可用一张工作票,但在试验前应得到检修负责人的许可。
在同一个电气连接部分,高压试验'>高压试验工作票发出时,应先将已发出的检修工作票收回,禁止再发出第二张工作票。
如果试验过程中,需要检修配合,应将检修人员填写在高压试验'>高压试验工作票中。
1.2试验现场应装设遮栏或围栏,遮栏或围栏与试验设备高压部分应有足够的安全距离,向外悬挂“止步,高压危险”标示牌,并派人看守。
1.3使用携带型仪器在高压回路上进行工作,至少由两人进行。
需要高压设备停电或做安全措施者,应填用变电站第一种工作票。
1.4变电站发现有系统接地故障时,禁止进行接地网接地电阻的测量。
雷电时,严禁测量线路绝缘。
2 高压绝缘试验加压方式与有关要求2.1空载试验以额定频率、额定电压向低压绕组激磁时会有激磁涌流故一般以不超过三分之一额定电压合闸,随后逐步升压。
这样,也可提前发现一些缺陷,如匝间短路。
降压时也逐步降低,在低于三分之一额定电压时切断电源。
这样,铁心中剩磁最低,也无过电压。
全电压切断电源时,变压器电感中能量变为电容中过电压。
在做空载试验前,要消除测量电阻与操作波试验后产生的剩磁。
但变压器在实际运行时一般做不到零起升压,故变压器应承受住三相不同期合闸产生的过电压。
尤其在有效接地系统中,不接地变压器中点上的过电压。
变压器也应承受住全电压合闸时产生的激磁涌流的作用。
2.2负载试验与温升试验在负载试验与用短路法作温升试验时,施加的电压仅为阻抗电压,故合闸时电压可为阻抗电压。
但电流值要足够大。
测负载损耗与阻抗电压时电流值要大于50%变压器额定电流或最大分接电流。
作温升试验时要大于90%变压器最大分接电流。
发电机容量不足时可用电容器组补偿。
2.3工频耐压作全绝缘变压器工频耐压或绝缘变压器中点工频耐压的加压方式与空载试验加压方式相同,逐步升压与逐步降低。
