变配电站简介.

合集下载

变配电所一次设备简介

试验有工频耐压、冲击耐压等. • 电流 • 这方面的参数有： • 额定电流、额定动稳定电流、额定热
稳定电流和额定热稳定时间.
高压真空断路器
• 真空断路器利用真空度约为10-4Pa在运行过程中不低于10-2Pa的高真空作为内绝缘和灭弧介质.真空间隙的气体稀薄,分子的自由行程较大,发生碰撞游离的几率很小.所以,真空击穿产生电弧,是由触头蒸发出来的金属蒸气帮助形成的.
开关设备
量测设备
隔离开关QS 电流互感器TA
隔离开关QS 隔离开关QS
断路器QF
避雷器F
电压互感器TV
隔离开关Q1S# 进
隔离开关Q线S 高
电流互感器压TA 隔离开关Q侧主S 电流互感器接TA 线断路器QF
电流互感器TA
电流互感器TA
牵引变压器T1
牵引变压器T3
牵引变压器T2
牵引变压器T4
GIS高压室
控制室
二、变压器
• 1、变压器结构与原理 • 2、牵引变压器选型 • 3、牵引变压器接线
二、变压器
• 概述：
•
变压器是变配电所中最重要的
• 一次设备,只要功能是变换电压和
• 传输电能,将一次侧电能通过电磁
• 能量转换的方式传输到二次侧,同
• 时根据应用的需要将电压升高或降
• 低,完成电能的输送和分配.对于高速铁路牵引变压器而言,将220kV电压等
• 2少油断路器. 开断电流大,10kV等级可通过加并联回路以提高额定电流；110kV及以上电压等级时采用积木结构；全开断时间较短；增加压油活塞装置加强机械油吹后,提高开断小电流的能力；存在火灾危险.
• 3压缩空气断路器额定电流和开断电流都可以做得很大,适合开断大容量电路；动作快,全开断时间短；快速自动重合闸时断流容量不降低；无火灾危险.

供配电系统介绍

进线柜
PT 柜
电
电
容
机
出
出
线
线
柜
柜
电
缆进入断路器的IN 下入口
进
线
低压互感器避雷器
母线变压器出线柜
7
1 、高压市电部分（N电）
GIS配电室
高压配电室
220kV变压器
Y
△
中压配电室
Y
10kV变压器
△
低压配电室
380V低压配电
配电系统简易图
目前系统的运行方式为双电源供电运行，柴油发电机组DUPS提供10KV应急电源。
G8.6
规格型号
20/0.21kV 1600kVA 20/0.46kV 2500kVA 20/0.4kV 2500kVA 20/0.4kV 2500kVA 20/0.21kV 1600kVA 10/0.4kV 2500kVA 20/0.4kV 1000kVA 20/0.46kV 2500kVA 20/0.21kV 1600kVA 20/0.21kV 1000kVA
20kv/0.4kv 630kva 20kv/0.4kv 2000kva 20kv/0.4kv 2500kva 20kv/0.4kv 2500kva 20kv/0.4kv 2500kva 20KV/0.2KV 1600KVA 20KV/0.2KV 1250KVA 20KV/0.21KV 1600KVA 2000K/0.46KV 1600KVA 20KV/0.4KV 630KVA 20KV/0.4KV 630KVA 20KV/0.21 1600KVA 20kv/0.4kv 2000kva 10KV/0.4KV 2000KVA 20KV/0.4KV 1600KVA 20KV/0.21 1600KVA 10KV/0.4KV 2000KVA 20kv/0.4kv 2500kva 20KV/0.21 1250KV 20KV/0.4 2500KVA 20KV/0.4KV 2000KVA 20KV/0.21KV1250KVA 20KV/0.21KV1250KVA 20kv/0.4kv 2500kva

变电检修运行管理ppt课件

城郊变10KV 1800Kvar电容器
我公司在螺变使用的第一条110KV电缆
漫水湾变电站老保护
螺变微机保护屏
锅变2008年初改造后的微机保护
第三部分变电运行管理
变电站作为汇集和分配电能的重要场所，是电力系统中发、供、用之间不可缺少的过渡部分，变电站能否做到安全、可靠、优质、经济的运行，依赖于变电站的科学管理。变电站的管理内容包括：变电站运行标准化管理的制定；健全运行人员的岗位职责；健全运行值班制度；变电站的技术管理；变电站运行人员的技术培训；变电站安全生产管理等。
35KV GW4-35型隔离开关
110KV GW4-110型隔离开关
四、互感器互感器：交流电路中一次和二次系统间的联络元件，专供测量仪表、控制及保护设备用的特种变压器。互感器分两类：电流互感器：CT/TA，又称仪用变流器电压互感器：PT/TV，又称仪用变压器
110KV LB6-110 电流互感器
高压断路器的基本结构
由开断元件、绝缘支撑元件、传动元件、基座、操作机构等组成；通断元件：执行接通或断开电路的任务，其核心部分是触头。操动机构：向通断元件提供分、合闸操动的能量，实现各种规定的顺序操作，并维持开关的合闸状态。传动机构：把操动机构提供的操作能量及发出的操作命令传递给通断元件。绝缘支撑元件和基座起绝缘、支撑、固定的作用
第一部分我公司变电站简介
一、我公司变电站的发展史
漫水湾变电站
1983年，公司开始修建第一座110KV变电站---城郊变电站，85年10月，35KV部分建成投运，89年5月110KV部分建成投运。110KV主变使用的是湖北变压器厂生产的SFSZL7-31500KVA变压器，该变压器现还在黄水变电站服役，是我公司最元老级的110KV 变压器。 1999年11月，10KV部分由户内高压开关柜改造为户外设备。城郊变电站投运后， 35KV川兴变电站退出系统，停运。

工厂变配电所及其一次系统PPT精品文档88页

第4 章工厂变配电所及其一次系统
内容简介
变配电所的任务、类型及开关触点间电弧产生和熄灭的基本知识
变配电所的一次设备和主电路图
变配电所的所址选择、布置、结构、安装图
首先概述供配电系统电气设备按其功能的分类，然后分别讲述电力变压器和互感器、高低压开关电器、熔断器和避雷器、无功补偿设备等的功用、结构特点、主要性能及使用注意事项，最后介绍高低压成套配电装置的类型和结构特点等，为后面进一步学习供配电技术知识打下一个基础。
• RN2型：高压电压互感器一次侧短路保护（额定电流一般为0.5A）
RN1、RN2型高压熔断器安装图
l瓷熔管，2金属管帽3弹性触座，4 熔断指示器，5接线端子，6支柱瓷瓶，7底座
粗弧切短灭弧法、狭沟灭弧法、真空灭弧法、SF6灭弧
法。
26.01.2020
8
吹弧方式（1电弧，2触头） a)横吹 b)纵吹
电动力吹弧
磁力吹弧
1磁吹线圈，2灭弧触头，3电弧
铁磁吸弧 1电弧，2钢片
钢灭弧栅对电弧的作用 1钢栅片，2电弧，3触头
绝缘灭弧栅对电弧的作用 1绝缘栅片，2电弧，3触头
26.01.2020
• 一次设备分类： • 1)变换设备其功能是按电力系统运行的要求改变电压
或电流、频率等，例如电力变压器、电压互感器、电流互感器、变频机等。
26.01.2020
11
• (2)控制设备其功能是按电力系统运行的要求来控制一次电路的通、断，例如各种高低压开关设备。
(3)保护设备其功能是用来对电力系统进行过电流和过电压等的保护，例如熔断器和避雷器等。
26.01.2020
6
（二）产生电弧的游离方式：

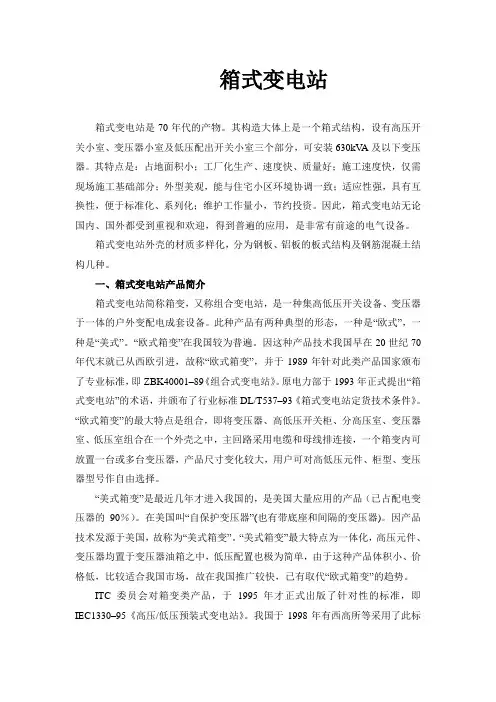

箱式变电站

箱式变电站箱式变电站是70年代的产物。

其构造大体上是一个箱式结构，设有高压开关小室、变压器小室及低压配出开关小室三个部分，可安装630kV A及以下变压器。

其特点是：占地面积小；工厂化生产、速度快、质量好；施工速度快，仅需现场施工基础部分；外型美观，能与住宅小区环境协调一致；适应性强，具有互换性，便于标准化、系列化；维护工作量小，节约投资。

因此，箱式变电站无论国内、国外都受到重视和欢迎，得到普遍的应用，是非常有前途的电气设备。

箱式变电站外壳的材质多样化，分为钢板、铝板的板式结构及钢筋混凝土结构几种。

一、箱式变电站产品简介箱式变电站简称箱变，又称组合变电站，是一种集高低压开关设备、变压器于一体的户外变配电成套设备。

此种产品有两种典型的形态，一种是“欧式”，一种是“美式”。

“欧式箱变”在我国较为普遍。

因这种产品技术我国早在20世纪70年代末就已从西欧引进，故称“欧式箱变”，并于1989年针对此类产品国家颁布了专业标准，即ZBK40001–89《组合式变电站》。

原电力部于1993年正式提出“箱式变电站”的术语，并颁布了行业标准DL/T537–93《箱式变电站定货技术条件》。

“欧式箱变”的最大特点是组合，即将变压器、高低压开关柜、分高压室、变压器室、低压室组合在一个外壳之中，主回路采用电缆和母线排连接，一个箱变内可放置一台或多台变压器，产品尺寸变化较大，用户可对高低压元件、柜型、变压器型号作自由选择。

“美式箱变”是最近几年才进入我国的，是美国大量应用的产品（已占配电变压器的90％）。

在美国叫“自保护变压器”(也有带底座和间隔的变压器)。

因产品技术发源于美国，故称为“美式箱变”。

“美式箱变”最大特点为一体化，高压元件、变压器均置于变压器油箱之中，低压配置也极为简单，由于这种产品体积小、价格低，比较适合我国市场，故在我国推广较快，已有取代“欧式箱变”的趋势。

ITC委员会对箱变类产品，于1995年才正式出版了针对性的标准，即IEC1330–95《高压/低压预装式变电站》。

35kv箱变

35kv箱变简介35kv箱变又称为35千伏箱式变电站，是一种用于变电所或配电站的高压变电设备。

它起到将输送来的高压电能进行变压、配电的作用。

本文将详细介绍35kv 箱变的基本原理、组成结构、主要功能以及在电力系统中的应用。

基本原理35kv箱变的运行基于变压器原理，即利用电磁感应原理实现电能的传输与变压。

电能首先通过高压侧输入箱变，然后通过变压器的升压作用将电能升压至适合输电的高压水平，进而通过低压侧输出，输送到下游的电网中。

组成结构35kv箱变主要由以下几个组成部分构成：1.高压室：位于箱变的一端，用于承载高压侧设备，包括高压侧绝缘子和高压断路器等。

2.变压器：是箱变的核心设备，用于将高压电能变压为低压电能。

3.低压室：位于箱变的另一端，用于承载低压侧设备，包括低压侧绝缘子、低压断路器和配电设备等。

4.控制室：用于箱变的监测与控制，包括监测仪表、保护装置和控制设备等。

主要功能35kv箱变具有以下主要功能：1.变电功能：将输送来的高压电能通过变压作用，将电能升压为适合输电的高压水平，确保电能的有效传输。

2.配电功能：将经过变压后的低压电能通过配电设备输出，满足不同需求的用电负荷。

3.安全保护功能：箱变内配备了各类保护设备，如断路器、避雷器等，确保箱变内外的电力系统安全运行。

4.监测与控制功能：箱变内的控制室通过监测仪表和控制设备实现箱变的远程监测与控制，保障电力系统的稳定运行。

应用与优势35kv箱变广泛应用于各种电力系统中，包括城市电网、农村电网以及工矿企业等。

它的优势主要体现在以下几个方面：1.简化电力系统：35kv箱变能够将输送来的高压电能进行变压、配电，使得电力系统变得简单、清晰，方便管理和维护。

2.空间节约：相比传统的变电所，35kv箱变可采用箱式结构，占地面积小，适合在有限场地内建设。

3.运维成本低：由于35kv箱变采用模块化设计，可以降低设备维护成本，并减少停电时间。

总结35kv箱变是一种用于高压输电变电所的重要设备，它通过变压作用和配电功能，保证电能在电力系统中的传输和应用。

箱式变电站的简介以及规格跟作用

箱式变电站的简介以及规格跟作用
箱式变电站简介：
箱式变电站，又叫预装式变电所或预装式变电站。

是一种高压开关设备、配电变压器和低压配电装置，按一定接线方案排成一体的工厂预制户内、户外紧凑式配电设备，即将变压器降压、低压配电等功能有机地组合在一起，安装在一个防潮、防锈、防尘、防鼠、防火、防盗、隔热、全封闭、可移动的钢结构箱，特别适用于城网建设与改造，是继土建变电站之后崛起的一种崭新的变电站。

箱式变电站适用于矿山、工厂企业、油气田和风力发电站，它替代了原有的土建配电房，配电站，成为新型的成套变配电装置。

规格：
箱式变电站一般分为按容量大小（KVA)分为：315、400、500、630、800、1000、1250、1600、2000.这是国家标准容量序列。

常规尺寸：
功能跟作用
箱式变电站可实现"四遥"，即遥测、遥信、遥控、遥调，每个单元均具有独立运行功能，继电保护功能齐全，可对运行参数进行远方设置，对箱体内湿度、温度进行控制和远方烟雾报警，满足无人值班的要求；根据需要还可实现图像远程监控。

由于先进设备的选用，特别是无油设备运行，从根本上彻底解决了常规变电所中的设备渗漏问题，变电站可实行状态检修，减少维护工作量，每年可节约运行维护费用10万元左右，整体经济效益十分可观。

预装式箱式变电站主要由多回路高压开关系统、铠装母线、变电站综合自动化系统、通讯、远动、计量、电容补偿及直流电源等电气单元组合而成，安装在一个防潮、
防锈、防尘、防鼠、防火、防盗、隔热、全封闭、可移动的钢结构箱体内，机电一体化，全封闭运行。

kV配电室设备介绍

自上级变电站或开闭站引入，至用户侧的电缆分界小室或电缆分支箱（产权归供电公司），至配电室10kV 进线隔离柜。
配电室简介
低基配电室：供电公司管理的配电室,用于居民小区，配电室最大容量1000kVA*2（目前已修改为800kVA*2）
自上级变电站或开闭站引入，至配电室10kV进线柜，由配电室引出至π接室（产权归供电公司），由π接室引出至光力柜室，由光力柜室引出至一户一表（产权归供电公司）。
目录
10kV配电室简介 10kV配电室高压设备简介 10kV配电室变压器简介 10kV配电室低压设备简介 10kV配电室直流设备简介 10kV配电室电缆简介 10kV配电室母线简介
配电室高压设备介绍
高压柜柜型的简介中置柜中高压断路器、环网柜内负荷开关高压柜内CT、PT、零序CT 高压避雷器高压熔断器高压接地开关综合保护装置高压仪表室其他装置
常用变比：10/0.1kV 高压柜内电压互感器常规
将10kV变为100V。
配电室高压设备介绍
零序电流互感器（LJK100J 100/5）当电路中发生触电或漏电故障时,互感器二次侧输出零
序电流，使所接二次线路上的设备保护动作。
配电室高压设备介绍
氧化锌避雷器HY5WZ2
利用氧化锌良好的非线性伏安特性,在正常工作电压时流过避雷器的电流极小（微安或毫安级）；当过电压作用时，电阻急剧下降，泄放过电压的能量，达到保护的效果
断路器型号汇总
ABB
施耐德国产（正泰）
框架断路器 Emax
MT、MW DW15、16、17
塑壳断路器 T系列、S系列 NSX
DZ47、NM1
微型断路器 S200
iC65
NB系列
配电室低压柜介绍

中小型化工企业10kV变配电站一次设计

中小型化工企业10kV变配电站一次设计摘要：本文以某6万吨/年丙烯酸及酯一体化项目10kV总变配电站为例，介绍中小型化工企业10kV变配电站的一次设计。

关键词：变配电站；10kV；一次设计一、10kV变配电站概述10kV变配电站是进行电压升降和电能分配的场所，是连接供电公司和企业的纽带。

站内电气设备主要包括高压开关柜、高压无功补偿柜、变压器、0.4kV低压配电柜、直流屏、微机监控系统等。

二、10kV变配电站一次设计要点变配电站的电气设计，主要分为一次和二次设计，其中一次设计主要包括负荷统计、主接线设计、电气设备选择、配电室布置及防雷接地设计等；二次设计主要包括继电保护及自动装置、测量表计、操作电器及信号设备等内容。

2.1负荷统计根据相关专业用电条件，本项目总需要容量约5100kW，具体详见表1。

表1负荷统计表本项目消防负荷为两台10kV电动消防水泵，功率为220kW/台；根据《工业与民用供配电设计手册》，消防设备不计入本项目总的需要容量。

2.2主接线设计根据本项目负荷统计情况，进线电源电压等级采用10kV。

依据《供配电系统设计规范》，本项目大部分为二级负荷，当一路电源发生故障时，另一路电源可满足全部一、二级负荷的供电要求。

本项目10kV系统采用单母线分段接线，互为备用的用电设备分别接至不同母线段。

对于两台6kV电机，设置两台10/6.3kV干式变压器，一对一分别给两台6kV电机供电；两段6kV母线之间不设置分断断路器。

对于0.4kV熔盐加热器，设置一台10/0.4kV1250kVA干式变压器供电；其余0.4kV用电设备，采用单母线分段接线，每两台干式变压器互为备用。

对于0.4kV一级负荷电机，在低压配电室设置0.4kV应急母线段，两路电源进线，应急电源采用0.4kV120kW柴油发电机组。

2.3电气设备选择根据本项目负荷统计情况及主接线方式，本项目10kV变配电站内需要布置的电气设备详见表2。

表2电气设备统计表2.4配电室布置目前化工企业10kV变配电站主要采用室内布置；根据项目实际情况，可以分为单层、两层或多层。

10KV箱式变电站设计

• 3.3.5 开关柜的选型 • 3.3.6避雷器的选择 • 为防止侵入的雷电波过电压，当进出线电缆与电线杆上架空线连接时，要求在电线杆上装设HY5WS-17/50型避雷器，若电缆长度超过50M 时，环网柜内的相应进出线柜中加装HY5WS-17/50型避雷器（乐清樊高电气有限公司） • 注： • H 复合型材料（外套——硅橡胶） • Y金属氧化物避雷 • 5标称放电电流（8/20波形） • W无间隙 • S配电型避雷器 • 17避雷器额定电压（17kV） • 50避雷器残压（50kV在8/20波形下，电流幅值5kA的条件下残压 50kV）
第二章:10kV箱式变电站的总体结构设计
• 2.1 10KV配电设备及主材标准序列 • 2.2 变压器 • 2.3 箱式变电站总体布置 10kV箱式变电站高压室额定电压10kV ，低压室额定电压0.4kV。主变压器额定容量为1600kVA，接在10kV母线上。采用电缆或架空进、出线。在结构设计上具有防压、防雨和防小动物等措施及占地面积小、操作方便，安全可靠、可以移动等特点。箱式变电站主要包括 4部分，分别为框架、高压室、低压室、变压器室。（1）框架：基本结构是由槽钢、角钢和钢板焊接而成，外股、门和顶盖用新材料色彩钢板制作。（2）高压室：装备真空断路器。包括三工位负荷开关、熔断器、互感器、避雷器等。（3）低压室：装备全国统一设计的GGD型固定式低压配电屏、包括主开关柜、计量柜、多路出线柜、耦合电容器。（4）变压器室：配备1600kVA油浸式变压器。室顶装有温度监控仪启动的轴流风扇。箱式变电站总体布置图见附录图。 • 2.4 箱体要求
• • • • • • • • • • •
3.3设备选型 3.3.2 断路器的选型综合考虑10kV箱式变电站10kV侧选用ZN23-10型真空断路器，0.4kV侧采用ZN28-04型真空断路器. （1）ZN23-10型断路器额定电压Un=10kV，额定电流630A，额定短路开断电流30kA，额定峰值耐受电流63kA，热稳定电流有效值30kA，额定短时耐受电流63kA。断路器动稳定校验：断路器额定峰值耐受电流63kA大于三相短路冲击电流60kA，满足要求。热稳定校验：t=*4=10000≥=（稳态值）*4=9025，满足要求。综上所述，一次侧断路器满足要求（2））ZN28-04型断路器额定电压Un=0.4kV，额定电流200A，额定短路开断电流 25kA，额定峰值耐受电流40kA，热稳定电流有效值20kA，额定短时耐受电流40kA。断路器动稳定校验：断路器额定峰值耐受电流40kA大于三相短路冲击电流39.84kA，满足要求。热稳定校验：t=*4=1600≥=(稳态值)*4=979.69，满足要求。综上所述，二次侧断路器满足要求，断路器选择完毕。

开关站基础知识简介

展示馆Βιβλιοθήκη 50～80W/m2电压等级
低压供电
电压等级
住宅项目
公建项目
220V
一般情况
单相受电设备总容量10KW及以下
380V
单一制电价，总用电负荷单相9KW 容量350KW及以下；及以上，或者有两部制电价，总三相用电设备容量150KW及以下
电压等级
高压供电
供电电压等级用户受电变压器总容量
用电指标
住宅项目
每户建筑面积小于80m2 80～120m2 120～150m2 大于150m2 容量配置标准 4KW 6KW 8KW 按60W/m2计算
用电指标
公建项目
建筑类别酒店旅馆办公楼商业（一般型）商业（大中型）剧场影院车库用电指标 40～70W/m2 30～70W/m2 40～80W/m2 60～120W/m2 50～80W/m2 8～20W/m2
10KV
250～6300KVA
35KV
6300～40000KVA
110KV
40000KVA以上
容量配置
容量配置
住宅项目
容量上限
Ⅲ型站 Ⅳ型站
公建项目
单个变压器
800KVA
800×2 =1600KVA
1000KVA
1000×2 =2000KVA
2000KVA
2000×4 =8000KVA
整个变电站
变电站位置的选择
开关站基础知识简介
目录
名词解释用电指标电压等级容量配置变电站位置的选择变电站与建筑物的间距负荷等级用电负荷特征

名词解释

变电站—只有变电功能。配电站（开关站）—只有配电功能。变配电站—既有变电功能，又有配电功能。电业站—产权归供电局的所有，设计也由供电局负责，开发商需按照要求预留建筑位置。一般住宅变电站属于此类。用户站—产权归用户所有，变配电设备需要用户自己购买，需要设计院给出高压、低压系统图，供电局负责审核。一般商业变电站属于此类。 Ⅲ型站—只有变电功能的10KV变电站。 Ⅳ型站—既有变电功能，又有配电功能（开关站）功能的10KV变电站。

变配电工程-PPT

工程开工
接地极安装
接地干线安装
变压器安装
盘柜安装
开关设备安装
套管穿墙板安
电容器安装
装
变配电工程施工程序
二
设
母
次
负
备
线
接
载
保
安
线
接
护
装
安
线
接
装
地
调整、实验
供电局检查
试运行检查
试运行
竣工验收
2.3 常用一次设备的安装
材料的关键要求 (1) 设备有厂家及铭牌。 (2)设备及材料均符合国家或部颁发的现行标准，符
2．二级负荷
二级负荷为中断供电将在政治上、经济上造成较大损失者，如主要设备损坏、大量产品报废，连续性生产过程被打乱需较长时间才能恢复，重点企业大量减产等；中断供电系统将影响重要用电单位正常工作的负荷者；中断供电将造成大型影剧院、大型商场等较多人员集中的重要公共场所秩序混乱者。
3．三级负荷
三级负荷为不属于一级和二级负荷者。
2.2 变配电所主接线图
一、常用配电装置 1.高压开关柜
开关柜是金属封闭开关设备的俗称，是按一定的电路方案将有关电气设备组装在一个封闭的金属外壳内的成套配电装置。
10kV中置式真空断路器手车柜
10kV负荷开关柜
2. 低压配电柜
由一个或多个低压开关设备和相应的控制、测量、信号、保护、调节等电气元件或设备，以及所有内部的电气、机械的相互连接和结构部件组装成的一种组合体，称为低压成套开关设备。种类：低压抽屉式开关柜 GCL1、GCK1系列
满足在正常运行、检修、短路时、过载时不危及人身安全和周围设备。便于操作、搬运、检修和试验。 2.安装尺寸要求：

施耐德箱式变配电站

型式试验 (参照实行 IEC 61330)
绝缘温升 10级短时冲击和接地功能 IP防护级别冲击试验内部电弧测试声级测试
Division - Name - Date - Language
21
Biosco系列介绍
工作温度与变压器出力
无箱变外壳
60° C 50° C
10级外壳 20级外壳
Biosco箱变优点和特点
2. 温升——箱变重要设计指标出风口设计举例: 增加5cm 栅格高度
Division - Name - Date - Language
31
Biosco箱变优点和特点
2. 温升——箱变重要设计指标不同形式的进风口:90度
上C形边深
空气 . 下间距下C形边深
上间距/2 金属板厚度
Division - Name - Date - Language
32
Biosco箱变优点和特点
27
Biosco箱变优点和特点
1. 美观 Schneider
F&G
门支撑和门加强结构
Division - Name - Date - Language 28
Biosco箱变优点和特点
1. 美观
与环境协调的颜色结实的通风窗和门
Division - Name - Date - Language
Division - Name - Date - Language
23
Biosco系列介绍
功能化与模块化的设计中压室 RM6 T200中压电网遥控接口变压器室 S系列油浸变压器或 Trihal 干式变压器集油箱(可选项) 低压室配电:主进 /馈出无功补偿: 15%-30% 电能计量: kWh... 表计: A, V ATS 自动电源转换装置

变配电站组成和一般安全要求

变配电站组成和一般安全要求变配电站是电力系统中的重要组成部分，其主要功能是将高压电能变换为低压电能，并分配给各个终端用户。

变配电站通常由变电设备、控制设备、保护设备、辅助设备等组成，并且需要满足一定的安全要求。

一、变配电站的组成1.变电设备：变电设备主要包括变压器、断路器、隔离开关、组合电器、电容器等。

变压器用于进行电能的变换，将高压电能变为低压电能；断路器用于切断电路，实现对电路的保护；隔离开关用于切断设备与电源之间的连接；组合电器用于控制和保护电路；电容器用于补偿无功功率。

2.控制设备：控制设备主要包括开关柜、控制台、远动设备等。

开关柜用于安装各种开关、断路器等设备，实现电力系统的控制和监控；控制台用于操作变配电站的各种设备；远动设备用于实现对变配电站的遥控和遥信功能。

3.保护设备：保护设备主要包括继电器、保护开关等。

继电器用于监测电力系统的运行状态，并在出现故障时切断故障电路；保护开关用于保护电力设备不受过电流、过负荷等故障的影响。

4.辅助设备：辅助设备主要包括仪器仪表、电源系统、照明系统、通风系统等。

仪器仪表用于监测和测量电力系统的各种参数；电源系统用于为变配电站的各种设备提供电源；照明系统用于提供变配电站的照明；通风系统用于保证变配电站的通风换气，保证设备的正常运行。

1.设备的可靠性：变配电站的设备必须具备高可靠性，能够在长期运行中保持稳定和可靠的工作，且在出现故障时能够及时切断故障电路，确保电力系统的安全。

2.防护措施：变配电站的设备必须采取适当的防护措施，包括防尘、防潮、防火等，以保证设备在恶劣环境下的正常运行。

3.安全标识：变配电站内的设备和设施必须设置明显的安全标识，包括警示标志、禁止标志、指示标志等，以提醒人们注意安全事项。

4.安全检查：变配电站必须定期进行安全检查，及时发现和解决设备存在的安全隐患，确保变配电站的安全运行。

5.人员培训：变配电站的操作人员必须接受专业的培训，掌握相关的安全知识和操作技能，以确保他们能够正确操作设备，防止事故的发生。

变配电站简介

二级负荷—中断供电将在政治、经济上造成较大损失；中断供电将影响重要用电单位的正常工作。例：大型影剧院、大型商场等。
三级负荷—不属于一级和二级负荷的。
用电负荷特征
用电负荷特征
负荷类别
给排水动力冷冻机组动力
电梯负荷照明负荷风机负荷弱电设备
一级 ●
● ● ● ●
负荷等级二级 ●
● ● ● ●
用电指标
住宅项目
每户建筑面积小于80m2 80～120m2 120～150m2 大于150m2
容量配置标准 4KW 6KW 8KW
按60W/m2计算
用电指标
公建项目
建筑类别酒店旅馆办公楼商业（一般型）商业（大中型）剧场影院
车库展示馆
用电指标 40～70W/m2 30～70W/m2 40～80W/m2 60～120W/m2 50～80W/m2 8～20W/m2 50～80W/m2
15米，其他方向大于12米； 110KV变电站辐射安全距离300米以上，不能建在居民
住房、幼儿园等敏感建筑。
负荷等级
一级负荷—中断供电将造成人身伤亡；中断供电将在政治、经济上造成重大损失；中断供电将影响有重大政治、经济意义的用电单位的正常工作。例：医院、重大交通枢纽、重要宾馆、大型体育场馆等。
三级
● ● ●
35KV
6300～40000KVA
110KV
40000KVA以上
容量配置
容量配置
容量上限
住宅项目
Ⅲ型站
Ⅳ型站
公建项目
单个变压器 800KVA
1000KVA
2000KVA
整个变电站
800×2 =1600KV0×4 =8000KVA

变电站各类设备简介[1]

变压器变电站是电力系统中变换电压、接受和分配电能、控制电力的流向和调整电压的电力设施，它通过其变压器将各级电压的电网联系起来。

变电站起变换电压作用的设备是变压器，除此之外，变电站的设备还有开闭电路的开关设备，汇集电流的母线，计量和控制用互感器、仪表、继电保护装置和防雷保护装置、调度通信装置等，有的变电站还有无功补偿设备。

变电站的主要设备和连接方式，按其功能不同而有差异。

变压器是变电站的主要设备，分为双绕组变压器、三绕组变压器和自耦变压器即高、低压每相共用一个绕组，从高压绕组中间抽出一个头作为低压绕组的出线的变压器。

电压高低与绕组匝数成正比电流则与绕组匝数成反比。

变压器按其作用可分为升压变压器和降压变压器前者用于电力系统送端变电站，后者用于受端变电站。

变压器的电庄需与电力系统的电压相适应。

为了在不同负荷情况下保持合格的电压有时需要切换变压器的分接头。

按分接头切换方式变压器有带负荷有载)调压变压器和无负荷无载)调压变压器。

有载调压变压器主要用于受端变电站。

电压互感器和电流互感器。

它们的工作原理和变压器相似它们把高电压设备和母线的运行电压、大电流即设备和母线的负荷或短路电流)按规定比例变成测量仪表、继电保护及控制设备的低电压和小电流。

在额定运行情况下电压互感器二次电压为l00V/，电流互感器二次电流为5A或1A。

电流互感器的二次绕组经常与负荷相连近于短路,请注意:绝不能让其开路，否则将因高电压而危及设备和人身安全或使电流互感器烧毁。

开关设备。

它包括断路器、隔离开关、负荷开关、高压熔断器等都是断开和合上电路的设备。

断路器在电力系统正常运行情况下用来合上和断开电路故障时在继电保护装置控制下自动把故障设备和线路断开，还可以有自动重合闸功能。

在我国，220kV以上变电站使用较多的是空气断路器和六氟化硫断路器。

隔离开关（刀闸)的主要作用是在设备或线路检修时隔离电压，以保证安全。

它不能断开负荷电流和短路电流，应与断路器配合使用。

供电简介介绍

测量仪器和仪表
用于监测和计量电力设备的运行状态。
配电所
配电变压器
将电压从低电压变换为更低的电压。
配电盘
用于分配电能，包括馈线盘、配电盘等。
配电线路
将电能从配电所输送到用户端。
输电线与电缆
输电线路
用于传输电能，包括架空输电线路和地下电缆。
电缆
用于传输电能，包括高压电缆和低压电缆。
输电损耗
由于输电线路的电阻和电感等因素导致的电能损失。
电力设备的安全与维护
安全措施
为保障电力设备的安全运行采取的措施，如防止误操作、设备巡视等。
维护保养
为保障电力设备的正常运行进行的日常保养和维护工作。
故障处理
对电力设备出现的故障进行及时的排除和处理，以尽快恢复设备的正常运行。
01
电力供应与服务
电力供应的来源与方式
发电方式与来源
电力供应主要来源于各种类型的发电厂，包括燃煤发电厂、燃气发电厂、核能发电厂、风力发电厂、水力发电厂等。这些发电厂按照不同的能源转换方式，将一次能源转化为二次能源。
研究如何提高输电效率，降低线损，提高电网的输送容量和稳
定性。
智能配电技术
03
研究如何利用信息技术和物联网技术实现配电自动化、智能化
，提高供电可靠性和节能减排。
电力技术的发展趋势与展望
1 2
清洁能源为主
随着环保意识的提高，未来电力技术将更加注重清洁能源的开发和利用，减少对化石燃料的依赖。
高效输电和配电
电力质量监测与控制
电力部门需要对电力供应的质量进行监测和控制，以确保其符合标准。这可以通过各种监测设备和控制系统来实现，如电压监测器、频率调整器、波形修正装置等。

智能化变配电系统简介

智能化变配电系统简介电力的供应对社会的生产、工作的正常进行有着非常重要的作用。

传统的低压配电控制方式，主要是通过断路器、接触器、热继电器、熔断器、控制继电器、各种主要电器、互感器及各种电工仪表（电流表、电压表、功率表、电能表等）组合成的低压开关控制柜来实现配电、控制、保护、监视等功能。

这种传统的开关柜需要配有多种模拟指针仪表及继电器；给生产、储存、维修带来极大不便，并且以人工直接操作为主，无法实现计算机智能管理，对于较为复杂的控制逻辑实现起来比较困难。

随着现代工业的发展，对电气设备控制自动化和智能化程度的要求越来越高，利用现代电子技术、传感器技术、通讯技术、计算机及网络技术，将电力设备在正常及事故情况下的监测、保护、控制、电力计量同工厂集散控制系统DCS、PLC、企业资源计划管理融合在一起，达到高层次、高透明度的良好管理，已成为一种必然趋势和发展方向。

在数字化的时代，INTERNET风靡全球，也改变着全世界。

它正式宣布数字化网络时代已经来临。

这意味着一切运行和经营管理方式均需数字化，并且必须与电脑、通信相融合。

从80年代末到90年代初，随着计算机技术、微电子技术、电力电子技术、抗干扰技术等新技术的迅速发展，特别是网络通讯技术的发展使得电力自动化技术得到了空前发展。

各大公司开始把这些技术应用于配电系统，也就是所谓的把强电控制与微电子技术、计算机技术、网络通讯技术相结合，从而诞生了智能型开关柜及相关产品，如德国西门子公司SIV ACON系列，英国ALSTOM公司GALAXIS和TRIMLINE系列，ABB公司HONOR系列等。

目前，智能型开关柜及智能配电系统在我国的应用已经由起步阶段进入到成熟阶段，尤其是2001年8月颁布的“低压智能配电标准草案”更起到了推波助澜的作用，智能型开关柜革命性地改变了传统开关柜的概念；具有多功能、数字化、网络化、智能化、结构紧凑、易于维护等特点，它可以满足电力工业未来的需求，具有预防/避免事故发生、强化企业内部能源考核、减少设备维护和检修时间、实现数据资源共享等诸多优点，为企事业单位的现代化管理提供了坚实、可靠的基础，“一次投资，终身受益”，真正保证用户的投资利益不受损害。
