汽车空调检测与维修习题集答案

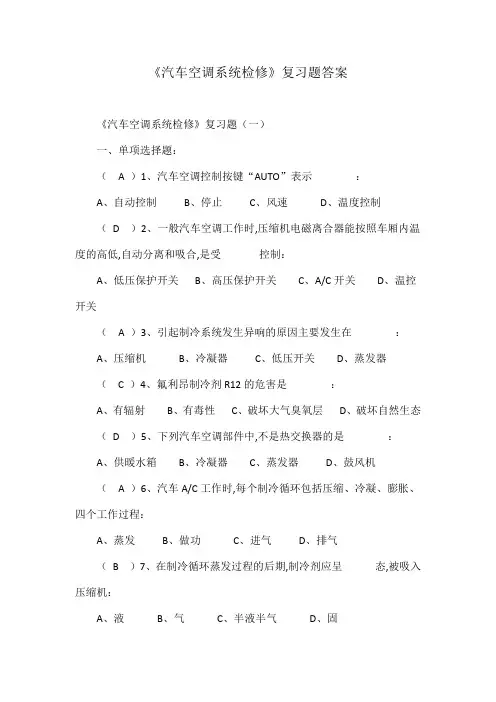

(完整版)《汽车空调系统检修》复习题答案

《汽车空调系统检修》复习题答案《汽车空调系统检修》复习题（一）一、单项选择题：（ A ）1、汽车空调控制按键“AUTO”表示：A、自动控制B、停止C、风速D、温度控制（D ）2、一般汽车空调工作时,压缩机电磁离合器能按照车厢内温度的高低,自动分离和吸合,是受控制：A、低压保护开关B、高压保护开关C、A/C开关D、温控开关（ A ）3、引起制冷系统发生异响的原因主要发生在：A、压缩机B、冷凝器C、低压开关D、蒸发器（ C ）4、氟利昂制冷剂R12的危害是：A、有辐射B、有毒性C、破坏大气臭氧层D、破坏自然生态（D ）5、下列汽车空调部件中,不是热交换器的是：A、供暖水箱B、冷凝器C、蒸发器D、鼓风机（ A ）6、汽车A/C工作时,每个制冷循环包括压缩、冷凝、膨胀、四个工作过程：A、蒸发B、做功C、进气D、排气（B ）7、在制冷循环蒸发过程的后期,制冷剂应呈态,被吸入压缩机：A、液B、气C、半液半气D、固（A）8、下面原因会导致空调系统制冷时高压管路的压力过低：A、压缩机的电磁离合器的线圈损坏B、高压管路堵塞C、蒸发器堵塞D、制冷剂过多（ C ）9、汽车空调系统经维修后，长时间给系统抽真空的目的是：A、使水分变成液体便于抽出B、使空气被彻底抽出C、使水分变成蒸气便于抽出D、使水分变成固体便于抽出（ B ）10、制冷系统高压侧工作压力偏低、而低压侧的偏高，可能的原因是：A、制冷剂过多B、压缩机不良C、散热不良D、制冷剂过少（B ）11、空调制冷系统中压缩机的作用是：A、控制制冷剂流量B、完成压缩过程C、将制冷剂携带的热量散发至大气中D、控制蒸发（C ）12、空调系统中冷凝器的安装要求之一是：A、上接出液管，下接进气管B、上、下管可随便连接C、上接进气管，下接出液管D、上接排气管，下接吸气管1（D ）13、汽车空调系统中贮液干燥器安装在侧：A、微压B、低压C、中压D、高压（A ）14、汽车空调控制器能在车内温度降至规定值时，自动切断压缩机电磁离合器使之不能工作，压缩机电磁离合器工作受的影响：A、蒸发器温度传感器B、双重压力开关C、制冷剂流量D、温度调节开关（ A ）15、用歧管压力表诊断制冷系统，低压侧压力负值的原因是：A、干燥瓶堵塞B、冷凝管散热不良C、制冷剂过少D、膨胀阀结冰（A ）16、下述不是提供输入信号给自动空调控制系统的传感器：A、氧传感器B、车外温度传感器C、阳光传感器D、车内温度传感器（C ）17、小轿车采暖量的强度调节一般是通过进行调节的：A、风量大小B发动机水温C、暖水阀D、真空膜盒（A ）18、制冷系统正常工作时，干燥瓶进出管的温度是：A、基本一致B、进高出低C、进低出高D、温差明显（A ）19、制冷系统正常工作时，低压侧管道里流动的是：A、低压低温的气体B、低压低温的液体C、高压高温的气体D、以上都不是（ A ）20、在检修时，技师甲说，如出现时冷时热，则制冷管道可能有水份，技师乙说，储液干燥瓶进出管处温度一样，应该是堵塞了。

汽车空调维修与检测(第2版)习题答案

3、蒸发器与冷凝器有什么不同之处？
答：（1）作用不同，冷凝器是散热的，蒸发器是吸热的。（2）：离心式风机一般装在蒸发器的里侧。轴流式风机与冷凝器配置在一起。
3．4
一、填空题
1、节流降压，自动调节制冷剂流量，控制制冷剂流量、防止液击和异常过热的发生。
4、储液干燥器、常开、常闭
5、制冷系统高压侧制冷系统低压侧
6、0.226MPa、2.55MPa
7、切断压缩机电磁离合器电路、冷凝器风扇低速运转、冷凝器风扇高速运转
8、节气门开大
9、起动电路中、断开、不能工作。
10、压缩机缸盖、使压缩机电磁离合器电路中断
11、高压卸压阀
二、判断题
1、√ 2、X 3、X4、X 5、√ 6、X7、√
答：吸热；放热。
2、说明真空度，大气压，绝对压力间的关系。
答：
绝对压力，大气压力，表压力，真空度的相互关系图
3、简述制冷剂在各元件之中的状态。
答：
压缩机－吸入的是低温低压气体，排出的是高温高压气体；
冷凝器－将高温高压气体散热，冷凝为中温高压液体；
膨胀阀－将高压液体节流降压为低压液体；
蒸发器－低压液体汽化吸热成为低温低压气体。
2、叙述一下蒸发压力控制系统的控制原理。
答：因制冷剂蒸发温度和压力有着一一对应的关系，若控制在0℃时对应的制冷剂的饱和蒸气力不再降低，便可以防止蒸发器表面结冰。利用POA阀或罐中阀控制制冷剂的饱和蒸气压，便可保证蒸发器表面不结冰，这样只要选定空调工作，该系统就连续运行。
3、叙述一下循环离合器控制系统工程的控制原理。
2感温毛细管波纹管两种热膨胀系数相差较大的金属片负温度系数的热敏电阻3压力控制系统保护压缩机电磁离合器电路冷却风扇高速档电路5制冷系统高压侧制冷系统低压侧147切断压缩机电磁离合器电路冷凝器风扇低速运转冷凝器风扇高速运转开关水温开关制冷剂压力开关微电脑液力马达冷却风扇5off断开降至3或以下断开152自动调节高速运转166真空控制信号双通针阀开度真空系统真空度增大收缩量相应增大

《汽车空调系统检修》复习题答案

汽车空调系统检修复习题一一、单项选择题：A 1、汽车空调控制按键“AUTO”表示：A、自动控制B、停止C、风速D、温度控制D 2、一般汽车空调工作时,压缩机电磁离合器能按照车厢内温度的高低,自动分离和吸合,是受控制：A、低压保护开关B、高压保护开关C、A/C开关D、温控开关A 3、引起制冷系统发生异响的原因主要发生在：A、压缩机B、冷凝器C、低压开关D、蒸发器C 4、氟利昂制冷剂R12的危害是：A、有辐射B、有毒性C、破坏大气臭氧层D、破坏自然生态D 5、下列汽车空调部件中,不是热交换器的是：A、供暖水箱B、冷凝器C、蒸发器D、鼓风机A 6、汽车A/C工作时,每个制冷循环包括压缩、冷凝、膨胀、四个工作过程：A、蒸发B、做功C、进气D、排气B 7、在制冷循环蒸发过程的后期,制冷剂应呈态,被吸入压缩机：A、液B、气C、半液半气D、固A8、下面原因会导致空调系统制冷时高压管路的压力过低：A、压缩机的电磁离合器的线圈损坏B、高压管路堵塞C、蒸发器堵塞D、制冷剂过多C 9、汽车空调系统经维修后,长时间给系统抽真空的目的是：A、使水分变成液体便于抽出B、使空气被彻底抽出C、使水分变成蒸气便于抽出D、使水分变成固体便于抽出B 10、制冷系统高压侧工作压力偏低、而低压侧的偏高,可能的原因是：A、制冷剂过多B、压缩机不良C、散热不良D、制冷剂过少B 11、空调制冷系统中压缩机的作用是：A、控制制冷剂流量B、完成压缩过程C、将制冷剂携带的热量散发至大气中D、控制蒸发C 12、空调系统中冷凝器的安装要求之一是：A、上接出液管,下接进气管B、上、下管可随便连接C、上接进气管,下接出液管D、上接排气管,下接吸气管D 13、汽车空调系统中贮液干燥器安装在侧：A、微压 B、低压 C、中压 D、高压A 14、汽车空调控制器能在车内温度降至规定值时,自动切断压缩机电磁离合器使之不能工作,压缩机电磁离合器工作受的影响：A、蒸发器温度传感器B、双重压力开关C、制冷剂流量D、温度调节开关A15、用歧管压力表诊断制冷系统,低压侧压力负值的原因是：A、干燥瓶堵塞 B、冷凝管散热不良 C、制冷剂过少 D、膨胀阀结冰A16、下述不是提供输入信号给自动空调控制系统的传感器：A、氧传感器B、车外温度传感器C、阳光传感器D、车内温度传感器C 17、小轿车采暖量的强度调节一般是通过进行调节的：A、风量大小 B发动机水温 C、暖水阀 D、真空膜盒A 18、制冷系统正常工作时,干燥瓶进出管的温度是：A、基本一致 B、进高出低 C、进低出高 D、温差明显A 19、制冷系统正常工作时,低压侧管道里流动的是：A、低压低温的气体 B、低压低温的液体 C、高压高温的气体 D、以上都不是A 20、在检修时,技师甲说,如出现时冷时热,则制冷管道可能有水份,技师乙说,储液干燥瓶进出管处温度一样,应该是堵塞了;你认为：A、甲对 B、乙对 C、甲乙都对 D、甲乙都不对D21、检修汽车空调时,技师甲说,蒸发器、冷凝器拆卸后,接口不用封起来；技师乙说,更换制冷系统部件,都无须补注冷冻机油;你认为：A、甲对 B、乙对 C、甲乙都对 D、甲乙都不对C22、在检修汽车空调时,技师甲说,对制冷系统加压检漏,最好使用工业氮气；技师乙说,检漏时加压应加到左右;你认为：A、甲对 B、乙对 C、甲乙都对 D、甲乙都不对A 23、空调控制电路中,温控开关、压力开关与压宿机的磁吸线圈是：A、串联B、并联C、混联D、以上都不是C24、汽车空调干燥瓶安装在：A、低压管道上B、低压或高压管道上C、高压管道上D、以上都不是A25、在汽车空调的压缩、冷凝、膨胀、蒸发制冷循环中,冷凝过程是制冷剂：A、从气态变为液态B、从液态变为气态C、从气态变为固态D、从固态变为液态A26、汽车空调系统中,冷凝器散热风扇调速是由：A、高压侧压力 B、高压侧温度 C、低压侧压力 D、低压侧温度D 27、汽车空调系统中贮液干燥器的作用有：A、贮液B、吸湿C、过虑杂质D、以上都是C 28、汽车空调的压力开关一般安装在：A、低压开关安装在低压管道上,高压开关安装在高压管道上B、低压管道上C、高压管道上D、以上都不是B 29、空调制冷系统工作时,冷凝器进出管道应：A、进冷出热B、进热出冷C、进出一致D、以上都不是C 30、汽车空调制冷压缩机,一般来说,排气管比吸气管的直径要：A.大些B. 一样大C.小些D.大小不一定C 31、在制冷系统中,被压缩机压缩、冷凝器液化后的制冷剂经减压节流后进入蒸发器蒸发制冷：A、集液器B、冷凝器C、膨胀阀D、干燥瓶B 32、A/C正常工作时,蒸发器流动的是的制冷剂：A、高压低温液态B、低压低温气态C、高压高温气态D、高压中温液态C 33、下述是向自动空调ECU提供温度控制信号的传感器：A、发光二极管B、光敏二极管C、蒸发器热敏电阻D、A/C开关B34、感温式热力膨胀阀的感温头应安装在离蒸发器出口远的管道上,并用绝热材料包扎好：A、5 cmB、10cmC、20cm D.很难确定C35、在状况时,自动空调电脑则切断压缩机电磁离合器的电流：A、车外温度=设定温度值B、车外温度≤设定温度值C、车内温度≤设定温度值D、车内温度≥设定温度值B36、歧管压力表的低压表还包括一个：A、低压表B、真空表C、高压表D、低压手动阀C 37、开启空调开关后,视液镜的气泡,并在3-5分钟内消失,则制冷剂量是：A、过多的B、过少的C、合适的D、以上都不对B38、A/C工作时,从视液镜上能看到条纹,则为过多：A、机油 B、冷冻机油 C、制冷剂 D、水分A39、汽车空调系统中,有些储液干燥器上装有易熔塞,其作用是：A、安全保护B、检测压力C、感温D、感压B 40、检修时,技师甲说,空调真空控制的真空源可来自进气歧管；技师乙说,冷冻机油加注应适量,既保证润滑压缩机,又能有较好的制冷;你认为：A、甲乙都不对 B、甲乙都对 C、乙对 D、甲对二、判断题：√ 1、装有空调的汽车上,A/C开启时,可以有效地防止前挡风玻璃上结雾;√ 2、在汽车空调正常工作时,压缩机排出的R134a气体在压力不变的情况下,经冷凝器散热它就能变成液体;√ 3、自动空调控制系统的控制面板上也设有A/C按键;√ 4、非独立式汽车空调的采暖系统的热源来自于发动机的冷却水或排气;× 5、在向压缩机加注冷冻机油时,可通过抽真空的方式加注,其加注量可随意;× 6、汽车空调冷冻机油容易吸收水气,故在保存中和使用后无须在将瓶盖密封;√ 7、汽车空调系统中,压力保护开关可控制电磁离合器的分离或接合;× 8、汽车空调制冷系统中干燥瓶和膨胀阀的作用是节流减压、过滤干燥;× 9、观察视液镜,如视液镜清晰,肯定系统内制冷剂不足或没有;× 10、冷凝器应安装在车上不易通风的地方,让制冷剂更容易液化;× 11、制冷剂注入量越多,则制冷效果越好;× 12、R134a与R12制冷系统都可以使用矿物冷冻机油;× 13、在汽车空调制冷循环的压缩过程中,制冷剂由气态变为液态;√ 14、检查制冷剂量时,歧管压力表的压力正常则系统内的制冷剂是正常;√ 15、A/C正常工作时,干燥瓶两边管道温差很小,则可判断干燥瓶没有堵塞;× 16、在汽车空调的制冷循环过程中,制冷剂经过蒸发器然后到达膨胀阀;√ 17、蒸发器上的负温度系数的热敏电阻,应安装在蒸发器的出风口中央;× 18、膨胀阀和孔管的作用基本相同,但膨胀阀安装在高压侧,而孔管则在低压侧;× 19、汽车自动空调通过改变鼓风机转速和车内温度设定来实现自动调节出风温度;√ 20、汽车空调温控器的作用是通过感受蒸发器的温度,从而控制压缩机的工作;三、识图题：1、汽车空调制冷工作原理图:1、低压管2、感温管3、蒸发器4、鼓风机5、膨胀阀6、储液干燥罐7、冷凝风扇8、冷凝器9、高压管 10、压缩机2、新款雅阁轿车空调控制面板：1、温度旋钮2、空调开关3、显示屏4、模式按键5、风档旋钮6、后除霜键7、前除霜键8、内/外风循环键9、关断键 10、自动键四、简答题：1、简述汽车空调制冷系统从低压侧加注制冷剂的步骤和和方法;①将歧管压力计与系统和制冷剂罐连接好②分别打开手动高、低压阀,再打开制冷剂罐开关,从中间连接软管与歧管压力计连接处排出高、低压端和管道中的空气,然后关好手动高、低压阀③打开手动低压阀,让制冷剂进入制冷系统,当系统压力值达到MPa时,关闭手动低压阀④启动发动机并将转速调整到1250r/min左右,将汽车空调开关接通,并将风机开关置于高速、调温开关调到最冷⑤打开歧管压力计上的手动低压阀,让制冷剂继续进入制冷系统,直至注入量达到规定值时,立即关闭手动低压阀⑥向系统中注入规定量的制冷剂后,从视液玻璃窗处观察,确认系统内无气泡、无过量制冷剂;此时,高压表值应为MPa～MPa ～238psi,低压表值应为MPa～MPa 17～⑦注入完毕后,先关闭歧管压力计上的手动低压阀,再关闭制冷剂罐开关,使发动机停止运转2、简述汽车空调制冷系统的组成、功用和制冷原理;1组成：压缩机、冷凝器、储液干燥器、膨胀阀、蒸发器、导管与软管、压力开关2功用：制冷系统的基本功能是调节车内空气的温度、湿度3制冷原理：制冷系统工作时,制冷剂以不同的状态在密闭的系统内循环流动,每一个循环包括四个基本过程①压缩过程：汽车空调压缩机吸入蒸发器出口的低温低压制冷剂气体,把它压缩成高温高压气体排出压缩机,经管道进入冷凝器;②放热冷凝过程：高温高压的过热制冷剂气体进入冷凝器后,由于温度的降低,达到制冷剂的饱和蒸汽温度,制冷剂气体冷凝成液体,并放出大量的液化潜热;③节流、膨胀过程：温度和压力较高的制冷剂液体通过膨胀装置后体积变大,压力和温度急剧下降,以雾状排出膨胀装置;④吸热蒸发过程：雾状制冷剂液体进入蒸发器,由于压力急剧下降,达到饱和蒸汽压力,制冷剂液体蒸发成气体;蒸发过程中吸收大量的汽化潜热,变成低温低压气体后,再次循环进入压缩机;3、如何进行汽车空调制冷系统抽真空①歧管压力表高压软管接到空调系统高压维修阀上,再把低压软管接到低压维修阀上,把中间管接到抽真空机上②打开手动高、低压阀,启动真空泵抽真空,直至低压表显示为750mmHg或或更高;若达不到所需的真空度,说明真空系统或空调系统有泄漏③在低压表保持为750mmHg或更高的显示压力后继续抽真空10～30min④先关闭手动高、低压阀,再关闭真空泵4、汽车空调的组成、功能和分类;1组成：主要由制冷装置、暖风装置、通风装置、加湿装置、空气净化装置和控制装置等部分组成2功能：对汽车驾驶室和车厢内的温度、湿度、流速和清洁度等参数进行调节,使驾驶员和乘客感到舒适3分类：①按功能分类：单一功能冷暖分开、组合式冷暖合一②按驱动方式分类：独立式汽车空调、非独立式汽车空调③按控制方式分类：手动空调系统、半自动空调系统、全自动空调系统鼓风5、如图所示为汽车空调的水暖式暖风系统,简要分析其工作原理;汽车空调的暖风系统工作时,来自发动机冷却系统的热水经热水阀流进加热器,在鼓风机的作用下,空气流经加热器时被加热,并进入车厢实现取暖或为风挡除霜;同时,从加热器流出的冷却水又返回发动机的冷却系统;汽车空调系统检修复习题二一、单项选择题：A 1、在讨论汽车空调性能测试时,甲说：温度控制旋钮应处于全冷位置；乙说：鼓风机控制开关就处于低速位置;你认为：A 、甲正确B 、乙正确C 、甲乙都正确D 、甲乙都不正确C 2、在制冷系统中,制冷剂被压缩机吸入,压缩成高压、高温蒸汽,然后再经排气管进入冷凝器：A 、液体通过吸气管B 、液体通过排气管C 、气体通过吸气管D 、气体通过排气管B 3、膨胀阀的功能是将节流减压：A 、高压制冷剂气体B 、高压制冷剂液体C 、低压制冷剂气体D 、低压制冷剂液体C 4、下述不是提供输入信号给自动空调控制系统的传感器：A 、阳光传感器B 、车外温度传感器C 、氧传感器D 、车内温度传感器D 5、在状况时,自动空调电脑控制压缩机电磁离合器工作：A 、节气门全开B 、车外温度≤设定值C 、发动机高速运转D 、车内温度≥设定值A 6、汽车空调制冷系统中,高、低压开关的作用是：A 、保护作用B 、增压作用C 、节流作用D 、以上都不是C 7、小轿车采暖量的强度调节一般是通过进行调节的：A 、风量大小B 、发动机水温C 、暖水阀D 、真空膜盒C 8、R12与R134a制冷系统, 是可以互换使用的：A、冷冻机油B、干燥剂C、风机D、制冷剂C 9、空调系统工作时,若蒸发器内制冷剂不足,离开蒸发器的制冷剂会是处于状态：A、高于正常压力,温度较低的气态B、低于正常压力,温度较低的液态C、低于正常压力,温度较高的气态D、高于正常压力,温度较高的液态B 10、制冷系统高、低侧工作压力都偏低,下述可能的原因是：A、制冷剂过多B、制冷剂过少C、散热不良D、以上都不是B 11、空调系统中蒸发器的作用是：A、控制制冷剂流量B、吸收车厢中的热量C、散发制冷剂热量D、以上都不是C 12、空调系统中冷凝器的作用是：A、控制制冷剂流量B、吸收车厢中的热量C、散发制冷剂热量D、以上都不是 D 13、汽车空调系统中贮液干燥器的作用有：A、贮液B、吸湿C、过虑杂质D、以上都是A 14、普通空调鼓风机的调速多采用：A、调速电阻器B、功率晶体管C、空调放大器D、以上都不是D 15、用歧管压力表诊断制冷系统,高压侧压力偏高的因素有：A、干燥瓶堵塞B、冷凝器散热不良C、膨胀阀工作不良D、以上都有可能A 16、空调继电器的作用是：A、减小流入控制开关的电流,延长开关的使用寿命B、随意加装的C、使用电器的电流更小,以保护用电设备D、以上都不是C 17、外平衡式膨胀阀,膜片下的平衡压力是从处导入：A、冷凝器入口B、蒸发器入口C、蒸发器出口D、冷凝器出口A 18、汽车空调压缩机由驱动：A、发动机B、发电机C、电动机D、起动机C19、在汽车空调装置中,蒸发箱位于：A、发动机前B、发动机后C、驾驶室内D、后行李箱内A 20、在检修汽车空调时,技师甲说,如果发现有油渍,则有油渍处可能渗漏,技师乙说,储液干燥瓶进出管处温度一样,应该是堵塞了;你认为：A、甲对B、乙对C、甲乙都对D、甲乙都不对D 21、检修汽车空调时,技师甲说,蒸发器、冷凝器拆卸后,接口不用封起来；技师乙说,更换制冷系统部件,都无须补注冷冻机油;你认为：A、甲对B、乙对C、甲乙都对D、甲乙都不对C 22、在检修汽车空调时,技师甲说,对制冷系统加压检漏,最好使用工业氮气；技师乙说,检漏时加压应加到左右;你认为：A、甲对B、乙对C、甲乙都对D、甲乙都不对A 23、空调控制电路中,温控开关、压力开关与压宿机的磁吸线圈是：A、串联B、并联C、混联D、以上都不是C 24、汽车空调的压力开关一般安装在：A、高、低压管道上均可B、低压管道上C、高压管道上D、以上都不是A 25、汽车空调制冷循环四个工作过程的顺序是：A、压缩、冷凝、膨胀、蒸发；B、压缩、膨胀、蒸发、冷凝；C、蒸发、冷凝、压缩、膨胀；D、蒸发、压缩、膨胀、冷凝A 26、汽车空调系统中,有些储液干燥器上装有易熔塞,其作用是：A、安全保护B、检测压力C、感温D、感压A 27、汽车空调风量控制器,即改变的大小进行控制：A、电阻B、电容C、电磁D、电压C 28、汽车空调的布置,按方式可分为前送式、后送式、前后置式三种类型：A、节流B、节温C、送风D、供暖C 29、空调制冷系统工作时,膨胀阀前后管道应：A、前冷后热B、前热后冷C、前后一致D、以上都不是C 30、更换全新空调压缩机,应补充毫升冷冻机油：A、100B、150C、0D、50B 31、汽车空调系统温度控制电路的作用是 ;A、防止膨胀阀结冰B、防止蒸发器表面挂霜或结冰C、防止压缩机产生液击现象D、防止冷凝器表面结冰A 32、汽车空调控制面板中, 模式可将车外新鲜空气导入车内：A、FRESHB、RECIRCC、NORMD、DEFROSTC 33、关闭空调开关后,如视液镜出现气泡,则制冷剂量是：A、过多的B、过少的C、合适的D、以上都不对B 34、在A/C工作时,视液镜上看到有气泡,且高、低压压力过低,则为制冷剂：A、过多B、过少C、适量D、没有D 35、汽车空调压缩机泄漏检查方法有多种,但下列方法中不能采用：A、卤化器检测器B、电子检漏器C、肥皂泡D、水压法B 36、歧管压力表组的组成不包括：A、低压表B、注入阀C、软管D、高压手动阀B 37、汽车空调系统运行几分钟后,干燥器外壳就结有一层白霜,这种现象说明：A、制冷剂过量B、干燥器脏堵C、制冷剂泄漏D、干燥器老化C 38、技师甲说,压缩机运转时,冷凝器风扇一定运转；技师乙说,有些与发动机冷却水共用散热风扇的冷凝器风扇,在水温较高时也运转;你认为：A、甲对B、乙对C、甲乙都对D、甲乙都不对A 39、在检修时,技师甲说,空调真空控制的真空源来自发动机进气歧管或来自真空泵；技师乙说,冷冻机油注入越多对压缩机的润滑就越好,制冷量就越大;你认为：A、甲对B、乙对C、甲乙都对D、甲乙都不对D 40、在检修时,技师甲说,开启A/C后,可以从高压端加注制冷剂；技师乙说,启动压缩机后,可以从低压端加注液态制冷剂;你认为：A、甲对B、乙对C、甲乙都对D、甲乙都不对二、判断题请将答案写在题前括号里√ 1、装有空调的汽车上,在靠近挡风玻璃的仪表板上装有暖气通风管,利用风扇向挡风玻璃吹暖风,可以有效地防止结霜;× 2、电磁离合器不受空调A/C开关的控制;× 3、高压开关的保护作用都是通过打开冷凝风扇的高速档来实现的;√ 4、汽车空调采暖系统的热源一般来自发动机冷却水和废气;× 5、在压缩机加注冷冻润滑油时,加注量可随意确定;× 6、汽车空调冷冻机油不容易吸收潮气,故在保存中和使用后无须在将瓶盖密封; × 7、加第一罐制冷剂时,将制冷剂罐倒立,打开高低压手动阀,并且开启空调;√ 8、汽车空调系统中,热敏电阻通过放大器可以控制电磁离合器的分离或接合;× 9、冷凝器不是热交换器,它的作用只是将气态制冷剂变成液体制冷剂;× 10、冷凝器应安装在车上不易通风的地方,让制冷剂更容易液化;× 11、A/C正常工作时,高、低压管内流动的都是制冷剂气体;√ 12、汽车空调用制冷剂R12,也称氟里昂,蒸汽无色,有刺激性,会破坏大气层;× 13、在汽车空调的制冷循环过程中,制冷剂经过蒸发器然后到达膨胀阀;× 14、观察视液镜,如视液镜清晰,肯定系统内的制冷剂是够的;√ 15、A/C工作时,干燥瓶两边的管道温差大,出现露水,则可判断干燥瓶有堵塞;× 16、集液器和储液干燥器类似,串联在冷凝器与节流管之间的管路上;√ 17、有些蒸发器内装一个负温度系数的热敏电阻,其作用是防止蒸发器结冰;√ 18、膨胀阀根据蒸发器温度可以自动调节膨胀阀的开度;× 19、汽车空调系统中用的水温传感器一般随温度的升高,其电阻值也随之上升;× 20、制冷剂注入量越多,则制冷效果越好;三、识图题1、根据下图填写汽车空调系统各组成部分的名称;并说明制冷剂在各部件的状态;1. 压缩机2. 冷凝器3. 储液干燥器4. 视液镜5. 膨胀阀6. 蒸发器2、桑塔纳轿车手动空调的操作面板如右图所示,填写各操纵开关的名称：A、空调开关B、内外循环开关C、鼓风机开关D、温度调节开关E、送风方式开关四、简答题：1、配气系统一般由几部分构成,其各自的组成及作用分别是什么1第一阶段为空气进入段,主要由气源门和气源门控制元件组成,用来控制新鲜空气和车内再循环空气的进入;2第二阶段为空气混合段,主要由蒸发器、加热器、调温门及控制元件组成,用来调节所需空气的温度;3第三阶段为空气分配段,空气分配段主要是控制空调吹出风的位置和方向;主要由各种风门、风道及控制元件组成,分别使空气吹向面部、脚部和风挡玻璃上2、简述汽车空调制冷系统的基本工作原理;制冷系统工作时,制冷剂以不同的状态在密闭的系统内循环流动,每一个循环包括四个基本过程①压缩过程：汽车空调压缩机吸入蒸发器出口的低温低压制冷剂气体,把它压缩成高温高压气体排出压缩机,经管道进入冷凝器;②放热冷凝过程：高温高压的过热制冷剂气体进入冷凝器后,由于温度的降低,达到制冷剂的饱和蒸汽温度,制冷剂气体冷凝成液体,并放出大量的液化潜热;③节流、膨胀过程：温度和压力较高的制冷剂液体通过膨胀装置后体积变大,压力和温度急剧下降,以雾状排出膨胀装置;④吸热蒸发过程：雾状制冷剂液体进入蒸发器,由于压力急剧下降,达到饱和蒸汽压力,制冷剂液体蒸发成气体;蒸发过程中吸收大量的汽化潜热,变成低温低压气体后,再次循环进入压缩机;3、汽车空调自动控制系统的基本组成和是什么1基本组成：传感器、空调控制单元、执行器2基本工作原理: 汽车空调自动控制系统的基本工作模式是传感器设定参数→控制器→执行器,即空调控制单元根据各传感器所检测的温度参数、发动机运行工况参数和汽车空调工况参数,经内部电路分析、比较后,单独或集中对执行器的动作进行控制;4、如何正确使用汽车空调歧管压力计1压力表软管与接头连接时只能用手拧紧,不准用工具拧紧；2不用时,软管要与接头连起来以防止灰尘、水或杂物进入管内；3使用时要把管内的空气排空；4该表是一种精密仪表,应当细心维护,保持仪表及软管接头的清洁；5对于使用不同制冷剂的系统,歧管压力计应专用；6高、低压手动阀的正确使用：均关闭,可检测系统压力；高开低关,可从高压侧加注制冷剂；低开高关,可从低压侧加注制冷剂；均打开,可抽真空;5、右图为大众捷达汽车空调的鼓风机控制电路,试分析其工作原理;由电路图可知,鼓风机受空调开关SAE35、鼓风机开关SAE9共同控制,当空调开关SAE35闭合后,鼓风机开关SAE9置于不同档位时,鼓风机便以不同转速运转：1鼓风机开关SAE9置于一档时：电流由X线→保险丝FUS6→空调开关SAE35→鼓风机开关SAE9→调速电阻R1→调速电阻R2→调速电阻R3→过热保险丝FUS24→鼓风机→搭铁2鼓风机开关SAE9置于二档档时：电流由X线→保险丝FUS6→空调开关SAE35→鼓风机开关SAE9→调速电阻R2→调速电阻R3→过热保险丝FUS24→鼓风机→搭铁3鼓风机开关SAE9置于三档时：电流由X线→保险丝FUS6→空调开关SAE35→鼓风机开关SAE9→调速电阻R3→过热保险丝FUS24→鼓风机→搭铁4鼓风机开关SAE9置于四档时：空调继电器接通,其电路为：电流由X线→保险丝FUS6→空调开关SAE35→鼓风机开关SAE9→空调继电器KAJ32的线圈→搭铁线31;空调继电器KAJ32的触点闭合,接通鼓风机的四档电路：电流由B+→保险丝FUS23→空调继电器KAJ32的触点→→鼓风机→搭铁汽车空调系统检修复习题三一、判断题：√ 1、显热可用温度计测出变化,潜热是不能用温度计测出变化;Х 2、从气体变成液体时放出的热叫做液化潜热,从液体变成气体时所需的热叫做升华潜热;Х 3、绝对压力是指用压力表测出的压力;√ 4、汽化过程有两种形式：蒸发和沸腾;Х 5、压缩机工作时,打开高压手动阀,快速向空调系统中加注制冷剂;Х 6、温控开关是用来控制温度的一种执行元件;Х 7、节流孔管可以自动调节进入蒸发器的制冷剂的流量;√ 8、使用R134a制冷剂的空调系统不可以使用铜管作为连接管;√ 9、歧管压力表组是汽车空调系统维修中必不可少的设备;√ 10、压缩机输出端,高压管路,冷凝器,储液干燥器,液体管路构成高压侧;Х 11、压缩机是空调系统高,低压侧的分界点;Х 12、在把软管接到压力表时,必须用工具拧紧,防止漏气;Х 13、R134a系统与R12系统的冷冻机油可以互相使用;Х 14、视液镜位于制冷系统的低压管路上;√ 15、冷冻机油不参与制冷,过多反而会妨碍热交换器的换热效果;Х 16、制冷系统抽真空终了,应先关闭真空泵电源,然后关闭高、低压手动阀;√ 17、空调制冷系统运行时,若贮液干燥器出现结霜,则说明贮液干燥器堵塞或损坏; Х 18、压缩机用于提高制冷剂的压力,使之在系统中循环,并且压缩机将系统的低压侧和高压侧隔开;。

习题册参考答案-《汽车空调构造与维修习题册》-B24-9125

模块三汽车空调控制系统
课题一汽车空调系统的压力保护
一、填空题 1.高压保护、低压保护、低压开关、高压开关、三位压力开关 2.空调压力保护开关、蒸发器压力调节器、真空控制装置、电气控制装置 3.异常高压压力下 4.储液干燥器、高压回路 5.易熔塞 6.0.2MPa、2.65MPa
二、选择题 1．（A）（C） 2.（B） 3.（C） 4.（B） 5.（A）
给冷凝器周围的空气，从而使高压高温的气态制冷剂冷凝成高压中温的液体。
2．蒸发器的工作原理与冷凝器正好相反，从膨胀阀或节流孔管流出直接进入蒸发器的制冷剂由于体积突然膨胀会变成低温低压雾状物（微粒液体），这种状态的制冷剂很容易汽化，汽化时将吸收周围大量的热量，因此，为了降低进入车内空气的温度，空调鼓风机会强制这些空气从蒸发器表面流过，通过管片将热量传给蒸发器内的制冷剂。
2．三位压力开关的作用是低压时防止因系统制冷剂泄漏而损坏压缩机；当系统内制冷剂异常高压时保护系统不受损坏；正常状况下，在冷凝器风扇低速运转时，降低噪声，节省动力；在系统压力升高后（即中压时）风扇高速运转，改善冷凝器的散热条件，实现风扇二级变速。
3．泄压阀安装在压缩机高压侧或贮液干燥器上。在正常情况下，由于弹簧的压力，将密封塞压向阀体，与 A 面凸缘紧贴，压缩机内制冷剂不能流出。当压缩机内压力异常升高时（例如以 R134a 为制冷剂，压力升至 3.65Mpa），弹簧被压缩，阀被打开，制冷剂释放出来，压缩机压力立即下降。当压力降至压差为 0.2lMPa 左右时，弹簧又立即将密封塞推向阀体 A 面，将阀关闭。
（5）节流装置：节流装置有热力膨胀阀、节流孔管等类型，是汽车制冷中的重要部件，起到节流降压、调节流量、防止“液击”和防止异常过热的控制作用。

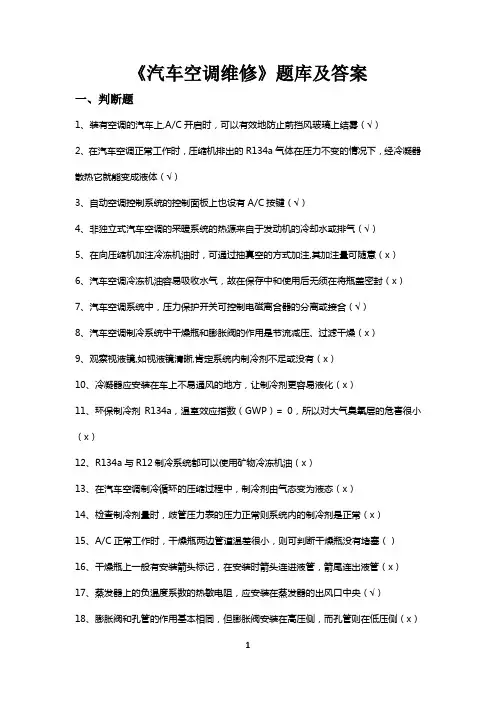

《汽车空调维修》题库及答案

《汽车空调维修》题库及答案一、判断题1、装有空调的汽车上,A/C开启时，可以有效地防止前挡风玻璃上结雾（√）2、在汽车空调正常工作时，压缩机排出的R134a气体在压力不变的情况下，经冷凝器散热它就能变成液体（√）3、自动空调控制系统的控制面板上也设有A/C按键（√）4、非独立式汽车空调的采暖系统的热源来自于发动机的冷却水或排气（√）5、在向压缩机加注冷冻机油时，可通过抽真空的方式加注,其加注量可随意（x）6、汽车空调冷冻机油容易吸收水气，故在保存中和使用后无须在将瓶盖密封（x）7、汽车空调系统中，压力保护开关可控制电磁离合器的分离或接合（√）8、汽车空调制冷系统中干燥瓶和膨胀阀的作用是节流减压、过滤干燥（x）9、观察视液镜,如视液镜清晰,肯定系统内制冷剂不足或没有（x）10、冷凝器应安装在车上不易通风的地方，让制冷剂更容易液化（x）11、环保制冷剂R134a，温室效应指数（GWP）= 0，所以对大气臭氧层的危害很小（x）12、R134a与R12制冷系统都可以使用矿物冷冻机油（x）13、在汽车空调制冷循环的压缩过程中，制冷剂由气态变为液态（x）14、检查制冷剂量时，歧管压力表的压力正常则系统内的制冷剂是正常（x）15、A/C正常工作时，干燥瓶两边管道温差很小，则可判断干燥瓶没有堵塞（）16、干燥瓶上一般有安装箭头标记，在安装时箭头连进液管，箭尾连出液管（x）17、蒸发器上的负温度系数的热敏电阻，应安装在蒸发器的出风口中央（√）18、膨胀阀和孔管的作用基本相同，但膨胀阀安装在高压侧，而孔管则在低压侧（x）19、汽车自动空调通过改变鼓风机转速和车内温度设定来实现自动调节出风温度（x）20、汽车空调温控器的作用是通过感受蒸发器的温度，从而控制压缩机的工作（√）21、装有空调的汽车上，在靠近挡风玻璃的仪表板上装有暖气通风管，利用风扇向挡风玻璃吹暖风，可以有效地防止结霜（√）22、自动空调控制系统，俗称恒温空调系统（√）23、在压缩机加注冷冻润滑油时，加注量可随意确定（x）24、加第一罐制冷剂时，将制冷剂罐倒立，打开高低压手动阀，并且开启空调（x）25、冷凝器不是热交换器，它的作用只是将气态制冷剂变成液体制冷剂（x）26、A/C正常工作时，高、低压管内流动的都是制冷剂气体（x）27、在汽车空调的制冷循环过程中，制冷剂经过蒸发器然后到达膨胀阀（x）28、A/C工作时，干燥瓶两边的管道温差大，出现露水，则可判断干燥瓶有堵塞（√）29、有些蒸发器内装一个负温度系数的热敏电阻，其作用是防止蒸发器结冰（√）30、自动空调可根据温度参数，通过改变鼓风机转速来实现自动调节出气温度（x）31、装有空调的汽车上,A/C开启时，可以有效地防止前挡风玻璃上结雾（√）32、自动空调控制系统的控制面板上也设有A/C按键()33、在向压缩机加注冷冻机油时，可通过抽真空的方式加注,其加注量可随意（x）34、汽车空调系统中，压力保护开关可控制电磁离合器的分离或接合（√）35、观察视液镜,如视液镜清晰,肯定系统内制冷剂不足或没有（x）36、环保制冷剂R134a，温室效应指数GWP= 0，所以对大气臭氧层的危害很小（x）37、在汽车空调制冷循环的压缩过程中，制冷剂由气态变为液态（x）38、A/C正常工作时，干燥瓶两边管道温差很小，则可判断干燥瓶没有堵塞（√）39、蒸发器上的负温度系数的热敏电阻，应安装在蒸发器的出风口中央（√）40、汽车自动空调通过改变鼓风机转速和车内温度设定来实现自动调节出风温度（x）41、装有空调的汽车上，在靠近挡风玻璃的仪表板上装有暖气通风管，利用风扇向挡风玻璃吹暖风，可以有效地防止结霜（√）42、压缩机排出的R12气体在压力不变时温度从70℃降到50℃时它就能变成液体（√）43、自动空调控制系统，俗称恒温空调系统（√）44、汽车空调采暖系统的热源一般来自发动机冷却水和废气（√）45、在压缩机加注冷冻润滑油时，加注量可随意确定（x）46、汽车空调冷冻机油不容易吸收潮气，故在保存中和使用后无须在将瓶盖密封（x）47、加第一罐制冷剂时，将制冷剂罐倒立，打开高低压手动阀，并且开启空调（x）48、汽车空调系统中，热敏电阻通过放大器可以控制电磁离合器的分离或接合（√）49、冷凝器不是热交换器，它的作用只是将气态制冷剂变成液体制冷剂（x）50、冷凝器应安装在车上不易通风的地方，让制冷剂更容易液化（x）51、A/C正常工作时，高、低压管内流动的都是制冷剂气体（x）52、汽车空调用制冷剂R12，也称氟里昂，蒸汽无色，有刺激性，会破坏大气层（√）53、在汽车空调的制冷循环过程中，制冷剂经过蒸发器然后到达膨胀阀（x）54、观察视液镜，如视液镜清晰，肯定系统内的制冷剂是够的（x）55、A/C工作时，干燥瓶两边的管道温差大，出现露水，则可判断干燥瓶有堵塞（√）56、干燥瓶上一般有制冷剂的流动方向标记，在安装时是可以倒装的（x）57、有些蒸发器内装一个负温度系数的热敏电阻，其作用是防止蒸发器结冰（√）58、膨胀阀根据蒸发器温度可以自动调节膨胀阀的开度（√）59、自动空调可根据温度参数，通过改变鼓风机转速来实现自动调节出气温度（x）60、制冷剂注入量越多，则制冷效果越好（x）61、压缩机排出的R12气体在压力不变时温度从70℃降到50℃时它就能变成液体（√）62、汽车空调采暖系统的热源一般来自发动机冷却水和废气（√）63、汽车空调冷冻机油不容易吸收潮气，故在保存中和使用后无须在将瓶盖密封（x）64、汽车空调系统中，热敏电阻通过放大器可以控制电磁离合器的分离或接合（√）65、冷凝器应安装在车上不易通风的地方，让制冷剂更容易液化（x）66、汽车空调用制冷剂R12，也称氟里昂，蒸汽无色，有刺激性，会破坏大气层（√）67、观察视液镜，如视液镜清晰，肯定系统内的制冷剂是够的（x）68、干燥瓶上一般有制冷剂的流动方向标记，在安装时是可以倒装的（x）69、膨胀阀根据蒸发器温度可以自动调节膨胀阀的开度（√）70、制冷剂注入量越多，则制冷效果越好（x）71、在汽车空调正常工作时，压缩机排出的R134a气体在压力不变的情况下，经冷凝器散热它就能变成液体（√）72、非独立式汽车空调的采暖系统的热源来自于发动机的冷却水或排气（√）73、汽车空调冷冻机油容易吸收水气，故在保存中和使用后无须在将瓶盖密封（√）74、汽车空调制冷系统中干燥瓶和膨胀阀的作用是节流减压、过滤干燥（x）75、冷凝器应安装在车上不易通风的地方，让制冷机更容易液化（x）76、a与R12制冷系统都可以使用矿物冷冻机油（x）77查制冷剂量时，歧管压力表的压力正常则系统内的制冷剂是正常（x）78、燥瓶上一般有安装箭头标记，在安装时箭头连进液管，箭尾连出液管(x)79、膨胀阀和孔管的作用基本相同，但膨胀阀安装在高压侧，而孔管则在低压侧(√)80、汽车空调制冷压缩机,一般来说,排气管比吸气管的直径要大(x)81、显热可用温度计测出变化，潜热是不能用温度计测出变化（√）82、从气体变成液体时放出的热叫做液化潜热，从液体变成气体时所需的热叫做升华潜热（x）83、绝对压力是指用压力表测出的压力（x）84、汽化过程有两种形式：蒸发和沸腾（√）85、压缩机工作时，打开高压手动阀，快速向空调系统中加注制冷剂（x）86、温控开关是用来控制温度的一种执行元件（x）87、节流孔管可以自动调节进入蒸发器的制冷剂的流量（x）88、使用R134a制冷剂的空调系统不可以使用铜管作为连接管（√）89、歧管压力表组是汽车空调系统维修中必不可少的设备（√）90、压缩机输出端，高压管路，冷凝器，储液干燥器，液体管路构成高压侧（√）91、压缩机是空调系统高，低压侧的分界点（x）92、在把软管接到压力表时，必须用工具拧紧，防止漏气（x）93、R134a系统与R12系统的冷冻机油可以互相使用（x）94、视液镜位于制冷系统的低压管路上（x）95、冷冻机油不参与制冷，过多反而会妨碍热交换器的换热效果（√）96、制冷系统抽真空终了，应先关闭真空泵电源，然后关闭高、低压手动阀（x）97、空调制冷系统运行时，若贮液干燥器出现结霜，则说明贮液干燥器堵塞或损坏（√）98、压缩机用于提高制冷剂的压力，使之在系统中循环，并且压缩机将系统的低压侧和高压侧隔开（x）99、恒温器是用来控制电磁离合器通断的（√）100、如果制冷系统内有水分，将造成系统间歇制冷（√）101、高压管路用于连接冷凝器和蒸发器（× ）102、液体管路用于连接蒸发器和压缩机（× ）103、回气管路用于连接蒸发器和压缩机（√ ）104、压缩机是空调系统高，低压侧的分界点（√ ）105、压缩机输出端，高压管路，冷凝器，储液干燥器，液体管路构成高压侧（√ ）106、冷冻机油是不制冷的，还会妨碍热交换器的换热效果（√ ）107、制冷压缩机主要采用蒸气容积式压缩机（√ ）108、制冷压缩机主要作用是对制冷剂进行蒸发和压缩（× ）109、压缩机吸收的是高温，低压的制冷剂蒸汽（× ）111、制冷压缩机主要作用是将压缩后的高温，高压气态制冷剂排出（√ ）112、螺杆式压缩机是一种旋转体积式压缩机（× ）113、螺杆式压缩机结构简单，机件数量少，采用了滑阀调节，可实现无级调节（√ ）114、蒸发器作用是将经过节流升压后的制冷剂在蒸发器内沸腾汽化（× ）115、风机作用是将蒸发器周围的冷风吹入车内，达到降温目的（√ ）116、在制冷工程中，表明制冷剂状态参数的压力是指绝对压力（√ ）117、制冷剂蒸发时的潜热越大, 制冷剂的循环量就可以增加（× ）118、制冷剂有较高的稳定性，对金属、橡胶和润滑油无明显腐蚀（√ ）119、从气体变成液体时放出的热叫做液化潜热（√ ）120、从固体变成液体时放出的热叫做液化潜热（× ）121、循环离合器的膨胀阀只能控制过热，不能保证蒸发器不结冰（√ ）122、汽车电器部件都与车身直接搭铁（× ）123、汽车修理工艺规程的经济合理性，应先考虑新技术和修理质量（× ）124、国家实行劳动者每日工作时间不超过八小时，平均每周工作时间不超过四十四小时的工时制度（√ ）125、汽车的蓄电池与发电机串联（× ）126、空调的节流阀起到节流降压的作用，以使制冷剂在蒸发器中冷凝（× ）127、制冷剂在冷凝器中冷凝，是向外界吸热（× ）128、泡状沸腾比膜状沸腾的传热效果好（× ）129、汽车空调制冷剂回收/净化/加注机按工作系统分为：单系统、双系统（√ ）130、汽车空调制冷剂回收/净化/加注机的环境温度为10℃～49℃（√ ）131、在环境温度为25℃±5℃时，使用设备回收作业时，应能将制冷系统内制冷剂回收95%以上（× ）132、制冷剂净化是指用专用设备对回收的制冷剂进行循环过滤，去除其中的油、水、酸和其他杂质，使其能够重新利用的过程（√ ）133、允许使用一次性钢瓶对制冷剂进行回收（× ）134、HFC-134a系统的快速接头内螺纹是英制规格（× ）135、回收的制冷剂无论在何种情况下，严禁排放到大气中（√ ）137、卤素检漏仪是行业标准推荐的制冷剂检漏仪之一（× ）138、不得用CFC-12、HFC-134a等制冷剂对制冷装置进行开放性清洗。

汽车空调系统检修试题(含答案)

??? 《汽车空调系统检修》复习题（一）一、单项选择题：（??A ）1、汽车空调控制按键“AUTO”表示???? ??：A、自动控制????B、停止????C、风速?????D、温度控制（?D? ）2、一般汽车空调工作时,压缩机电磁离合器能按照车厢内温度的高低,自动分离和吸合,是受?????? 控制：A（??AA（??CA（?D?（??B ）10、制冷系统高压侧工作压力偏低、而低压侧的偏高，可能的原因是???? ??：A、制冷剂过多??B、压缩机不良??C、散热不良??D、制冷剂过少（?B? ）11、空调制冷系统中压缩机的作用是???? ??：A、控制制冷剂流量????????B、完成压缩过程C、将制冷剂携带的热量散发至大气中??D、控制蒸发（?C? ）12、空调系统中冷凝器的安装要求之一是???? ??：A、上接出液管，下接进气管?????B、上、下管可随便连接C、上接进气管，下接出液管?????D、上接排气管，下接吸气管（?D ）13、汽车空调系统中贮液干燥器安装在????? 侧：A、微压???B、低压???C、中压???D、高压（?A ）14、汽车空调控制器能在车内温度降至规定值时，自动切断压缩机电磁离合器使不能工作，压缩机电磁离合器工作受???? ??的影响：A、蒸发器温度传感器?B、双重压力开关??C、制冷剂流量 ?D、温度调节开关（?A?）15、用歧管压力表诊断制冷系统，低压侧压力负值的原因是???? ??：A、干燥瓶堵塞????B、冷凝管散热不良??C、制冷剂过少??D、膨胀阀结冰（ A?（?C ）A、?（?A ）A（?A ）A（?A ）A、?。

汽车空调检测与维修习题集(答案)

《汽车空调检测与维修》练习题一、填空题1.汽车空调系统按驱动方式可分独立式汽车空调系统和非独立式汽车空调系统。

2.汽车空调系统主要由制冷装置、暖风装置、通风装置、控制装置和加湿装置、空气净化装置等部分组成。

3.汽车空调工作过程中，在储液干燥器上的视液窗处观察制冷剂的流动情况。

视液窗有透明、气泡、泡沫、油纹、和雾状几种情况。

4.汽车空调压缩机和电磁离合器的常见故障有：电磁离合器从动盘打滑、电磁线圈烧坏、排气阀破裂、压缩机卡死、泄漏、异响等。

5.电磁离合器主要由前板、皮带盘（转子）及电磁线圈组成。

6.冷凝器的结构形式很多，而在汽车空调制冷系统中，经常采用的有管带式、管翅式和平流式等类型。

7.汽车空调制冷系统采用的蒸发器有管翅式、管带式和板翅式等几种。

8.节流膨胀装置主要包括膨胀阀、节流管等。

9.膨胀阀出现阻塞或节流作用失效的故障，会造成系统不制冷或制冷不足。

常见的故障有膨胀及膨胀阀滤网堵塞（冰堵）、感温包安装位置松动移位等。

10.膨胀阀根据平衡方式分为内平衡与外平衡两种，根据静止过热度调整（调弹簧预紧力）方式分为内调式与外调式两种，连接口又分为O形圈式与喇叭口式两种。

11.膨胀阀的结构由两大部分组成，即感温受压部分和阀体部分。

12.膨胀阀的主要作用是节流降压、调节流量、控制流量、防止“液击”和异常过热发生的控制功能等作用，是制冷系统中的重要部件。

13.膨胀阀的常见故障是发生冰堵或脏堵、阀口关闭不严、滤网堵塞及感温包或动力头焊接处漏。

14.节流管的主要故障是滤网堵塞，一旦发生堵塞，一般只能更换，而且同时还需更换积累器。

15、储液干燥罐上面一般有压力开关、制冷剂注入阀等元件。

16、制冷剂在冷凝器内是物质的放热过程。

17、制冷剂与冷冻机油必须具有溶解的能力。

18、汽车空调压缩机工作过程一般分为吸气、压缩、排气、膨胀。

19.贮液干燥器主要由贮液器、干燥器、过滤器、视镜和安全装置这几部分构成。

20.常用的干燥剂有硅胶、活性氧化铝、硫酸钙、分子筛等。

新能源汽车空调检测与维修习题册答案

新能源汽车空调检测与维修习题册(参考答案）模块一新能源汽车空调系统认知课题一新能源汽车空调概述一、填空题1.非传统燃料制冷加热换气空气净化2.车内的温度车内的湿度车内的空气流速过滤和净化车内的空气3.发动机发动机动力蓄电池4.电动压缩机转速控制技术5.不大共同各自单独6.燃料化学能电能7.低大大余热吸收式8.通风系统制冷系统暖风系统空气净化系统控制系统9.通风换气调湿除雾10.风门控制11.动压通风强制通风综合通风12.压缩机的结构及其驱动方式13.发动机传动带转速14.三相交流电15.双驱动压缩机涡旋式压缩机16.电动压缩机冷凝器储液干燥器膨胀阀蒸发器17.发动机余热除霜控制策略18.PTC加热器热泵空调电加热装置19.过滤式静电集尘式20.静电除尘21.传感器控制器执行装置自诊断系统22.整车（集成）控制器VCU 空调控制器空调压缩机控制器PTC 控制器二、选择题1.B2.B3.DC4.A5.C6.D7.C三、判断题1.×2.√3.√4.×5.√6.√7.×8.√9.×四、简答题1.答:新能源汽车空调是以非传统燃料为驱动能量，实现对车厢内空气进行制冷、加热、换气和净化的装置，简称汽车空调（Air Conditioner）。

它可以为车内人员提供舒适的乘车环境，减轻驾驶员的疲劳感，增加乘坐舒适性。

2.答:（1）通风系统：将新鲜空气送入车内，取代污浊空气。

（2）制冷系统：对车内空气或由外部进入车内的新鲜空气进行冷却，从而降低车内温度。

（3）暖风系统：在冬季向车内提供暖气，提高车内环境温度，当车上玻璃结霜和结雾时，可以输送热风实现除霜、除雾。

（4）空气净化系统：使车厢内空气保持清新洁净。

（5）控制系统：VCU接收各种信号，对其进行比较、分析、处理，再传递给执行装置，实现对车内空气的温度、湿度流通状况按照预定要求进行控制调节。

3.答:利用高压电直接加热空气，方法结构简单、热效率高，但具有一定的安全隐患；利用高压电加热冷却液，再通过冷却液加热空气，这样做可以沿用传统燃油汽车上的暖风散热器，且相对安全，但系统比较复杂，热效率较低。

《汽车空调系统检修》测试试卷(2套)及答案

期末测试试卷1一、选择题1．汽车空调检测合格出风口温度范围应为（）℃。

A．0～4 B．4～10 C．10～15 D．15～202．在制冷系统中，制冷剂R134a（）被压缩机吸入，压缩成高压、高温蒸气，然后经排气管进入冷凝器。

A．液体通过吸气管 B．液体通过排气管C．气体通过吸气管 D．气体通过排气管3．膨胀阀的功能是将（）节流减压。

A．高压制冷剂气体 B．高压制冷剂液体C．低压制冷剂气体 D．低压制冷剂液体4．（）不是提供输入信号给自动空调控制系统的传感器。

A．阳光传感器 B．车外温度传感器C．氧传感器 D．车内温度传感器5．在（）时，自动空调ECU控制压缩机电磁离合器工作。

A．节气门全开 B．车外温度≤设定值C．发动机高速运转 D．车内温度≥设定值6．汽车空调制冷系统中，高、低压开关的作用是（）。

A．保护作用 B．增压作用 C．节流作用 D．以上都不是7．小轿车采暖量的强度调节一般是通过（）进行调节的。

A．风量大小 B．发动机冷却液温度 C．调节暖水阀 D．真空膜盒8．R12与R134a制冷系统，（）是可以互换使用的。

A．冷冻机油 B．干燥剂 C．风机 D．制冷剂9．制冷系统高、低压侧工作压力都偏低，下述可能的原因是（）。

A．制冷剂过多 B．制冷剂过少 C．散热不良 D．以上都不是10．空调系统中蒸发器的作用是（）。

A．控制制冷剂流量 B．吸收车厢中的热量C．散发制冷剂热量 D．以上都不是11．空调系统中冷凝器的作用是（）。

A．控制制冷剂流量 B．吸收车厢中的热量C．散发制冷剂热量 D．以上都不是12．汽车空调系统中贮液干燥器的作用有（）。

A．贮液 B．吸湿 C．过虑杂质 D．以上都是13．普通空调鼓风机的调速多采用（）。

A．调速电阻器 B．功率晶体管 C．空调放大器 D．以上都不是14．用歧管压力表诊断制冷系统，高压侧压力偏高的因素有（）。

A．储液干燥器堵塞 B．冷凝器散热不良C．膨胀阀工作不良 D．以上都有可能15．空调继电器的作用是（）。

汽车空调系统检修试题(含答案)

《汽车空调系统检修》复习题（一）一、单项选择题：（A ）1、汽车空调控制按键“AUTO”表示：A、自动控制B、停止C、风速D、温度控制（D ）2、一般汽车空调工作时,压缩机电磁离合器能按照车厢内温度的高低,自动分离和吸合,是受控制：A、低压保护开关B、高压保护开关C、A/C开关D、温控开关（A ）3、引起制冷系统发生异响的原因主要发生在：A、压缩机B、冷凝器C、低压开关D、蒸发器（C ）4、氟利昂制冷剂R12的危害是：A、有辐射B、有毒性C、破坏大气臭氧层D、破坏自然生态（D ）5、下列汽车空调部件中,不是热交换器的是：A、供暖水箱B、冷凝器C、蒸发器D、鼓风机（A ）6、汽车A/C工作时,每个制冷循环包括压缩、冷凝、膨胀、四个工作过程：A、蒸发B、做功C、进气D、排气（B ）7、在制冷循环蒸发过程的后期,制冷剂应呈态,被吸入压缩机：A、液B、气C、半液半气D、固（A）8、下面原因会导致空调系统制冷时高压管路的压力过低：A、压缩机的电磁离合器的线圈损坏B、高压管路堵塞C、蒸发器堵塞D、制冷剂过多（C ）9、汽车空调系统经维修后，长时间给系统抽真空的目的是：A、使水分变成液体便于抽出B、使空气被彻底抽出C、使水分变成蒸气便于抽出D、使水分变成固体便于抽出（B ）10、制冷系统高压侧工作压力偏低、而低压侧的偏高，可能的原因是：A、制冷剂过多B、压缩机不良C、散热不良D、制冷剂过少（B ）11、空调制冷系统中压缩机的作用是：A、控制制冷剂流量B、完成压缩过程C、将制冷剂携带的热量散发至大气中D、控制蒸发（C ）12、空调系统中冷凝器的安装要求之一是：A、上接出液管，下接进气管B、上、下管可随便连接C、上接进气管，下接出液管D、上接排气管，下接吸气管（D ）13、汽车空调系统中贮液干燥器安装在侧：A、微压B、低压C、中压D、高压（A ）14、汽车空调控制器能在车内温度降至规定值时，自动切断压缩机电磁离合器使不能工作，压缩机电磁离合器工作受的影响：A、蒸发器温度传感器B、双重压力开关C、制冷剂流量D、温度调节开关（A）15、用歧管压力表诊断制冷系统，低压侧压力负值的原因是：A、干燥瓶堵塞B、冷凝管散热不良C、制冷剂过少D、膨胀阀结冰（A）16、下述不是提供输入信号给自动空调控制系统的传感器：A、氧传感器B、车外温度传感器C、阳光传感器D、车内温度传感器（C ）17、小轿车采暖量的强度调节一般是通过进行调节的：A、风量大小B发动机水温C、暖水阀D、真空膜盒（A ）18、制冷系统正常工作时，干燥瓶进出管的温度是：A、基本一致B、进高出低C、进低出高D、温差明显（A ）19、制冷系统正常工作时，低压侧管道里流动的是：A、低压低温的气体B、低压低温的液体C、高压高温的气体D、以上都不是（A ）20、在检修时，技师甲说，如出现时冷时热，则制冷管道可能有水份，技师乙说，储液干燥瓶进出管处温度一样，应该是堵塞了。

《新能源汽车空调检测与维修》习题及答案

《新能源汽车空调检测与维修》习题及答案新能源汽车空调检测与维修作业一一、填空题(每题3分，共48分)1.新能源汽车空调是以为驱动能量，实现对车雨内空气、、和的装置，简称汽车空调(AirConditiriner)。

2.新能源汽车空调的作用与传统汽车空调的作用一致，主要有以下四点：调节调节调节调节。

3.对于纯电动汽车，没有作为空调压缩机的动力源，也不能利用余热作为汽车空调冬天制热用的热源。

因此，室调系统的冷源、热源和其他能源都来自。

4.纯电动汽车空调系统的制冷功能可以用作为动力源来实现。

但为了使电动压缩机更好地工作。

还要研发压缩机的以提高能源利用效率。

5.混合动力电动汽车就是在纯电动汽车上加装一套内燃机，其能源配备结构与传统汽车相比变化，由发动机和电动机或驱动汽车行驶。

6.燃料电池电动汽车是将转化成的作为动力的。

7.由于燃料电池的化学能转换率上，余热排放量,所以燃料电池电动汽车能耗。

燃料电池电动汽车空调的制冷系统也占用一大部分能耗，因此。

可以采用式制冷系统。

8.新能源汽车空调系统主要由、、、和组成。

9.通风系统将外部新鲜空气吸进车室内，起一、、作用同时引起车室内空气流动，对风窗玻璃进行O10.汽车空调要向乘员头部、脚部、左右方向送出冷风、热风或新风，并向风窗谈风除霜、除雾，所以有一套比较复杂的系统。

11.汽车空调的通风方式一般有、和三种。

12.新能源汽车空调制冷系统与传统汽车空调制冷系统的组成基本相同，主要差别在于13.传统汽车空调制冷系统中压缩机是被带动进行工作的，无法对压缩机的—进行有效调节。

14.纯电动汽车空调制冷系统中的变频器在压缩机控制器的控制下可将动力蓄电池提供的高压直流电逆变为电压和频率可调的,驱动压缩机工作。

15.混合动力电动汽车空调压缩机的驱动方式较为多样，中混合式（Mild-HEV）可采用传动带传动和电动机驱动兼顾的;强混合式（Strong-HEV）可采用电动压缩机，如。

16.新能源汽车空调制冷系统主要由、、、、、及连接管路组成。

习题册参考答案-《汽车空调构造与维修习题册》-B24-9125

2．制冷剂从顶部进入容器，其中液态制冷剂沉入容器底部，而在顶部的气态制冷剂则被吸出管引向压缩机。在容器底部的吸出管上有一个小孔，允许少量冷冻机油流回压缩机，以保持压缩机工作时的润滑需要，此小孔也允许少量液态制冷剂流入，随同冷冻机油和气态制冷剂流向通往压缩机的管路，由于在到达压缩机之前，这点液态制冷剂必将在管路中被汽化，所以不会引起“液击”现象的发生。
3.摇摆斜盘式压缩机是往复式单向活塞结构，又称单向斜盘式或摇板式，摇摆斜盘式压
缩机是将五个（或七个）气缸均匀分布在压缩机缸体内。当主轴旋转时，摇板作轴向往复摇摆，带动压缩机活塞作轴向往复运动，从而完成制冷剂的吸入、压缩和排出过程。
课题二冷凝器及蒸发器
一、填空题 1．热量、气态、液态 2．管翅式、管带式、板翅式 3．R134a 4．泄漏、内部脏堵、外部折瘪、散热片变形 5．管带式、不分段、分段的
2.（1）制冷剂：俗称冷媒，是制冷系统中的一种工作介质，通过自身的“相态”的变化来实现热交换，从而达到制冷的目的的。
（2）压缩机：是汽车空调制冷装置的动力元件，用来压缩和输送制冷剂。（3）冷凝器：是一种热交换器，通过自身的管壁和翅片将来自压缩机的高温高压气体的热量传递给冷凝器周围的空气。（4）蒸发器：是一种热交换器，它利用从节流装置来的低温低压的液态制冷剂蒸发时吸收周围空气的大量热量，来达到降温的目的。
O 形密封圈，铜管的外面是滤网。由于 O 形圈的隔离作用，来自冷凝器的制冷剂只能从细小的铜管中通过，进入蒸发器。节流管上的滤网能阻挡杂质进入铜管。
2．膨胀阀的常见故障是发生冰堵或脏堵、阀口关闭不严、滤网堵塞、感温包或动力头焊接处泄漏等。
3．膨胀阀的结构由两大部分组成，即感温受压部分和阀体部分。（1）感温受压部分这是自动调节的发信机构，它是由感温包、毛细管和动力室组成一个密闭系统。动力室下面有一块厚度为（0.1～0.2）mm 的薄膜片（称为传动膜片），它随着平衡压力的变化而产生上下位移。（2）阀体部分这是自动调节的执行机构，它是由阀针、过热度调节弹簧以及阀体、推杆、顶杆、阀座、调节螺钉、过滤网及其他一些零件组成。膜片产生位移时，调节信号传递给顶杆，顶杆推动阀针，从而调整阀通径的大小，即调节了制冷剂的流量。一般说来，蒸发器尾部温度高，意味着蒸发器内缺少制冷剂，制冷剂的过热度增加，蒸发压力下降，而此时感温包内的压力因感受到的温度升高而升高，作用到膜片上产生了一个向下的推力，把阀门打开，让更多的制冷剂进入蒸发器，这样就完成了一次调节作用。

汽车空调系统检修复习题答案

汽车空调系统检修复习题一一、单项选择题：A 1、汽车空调控制按键“AUTO”表示：A、自动控制B、停止C、风速D、温度控制D 2、一般汽车空调工作时,压缩机电磁离合器能按照车厢内温度的高低,自动分离和吸合,是受控制：A、低压保护开关B、高压保护开关C、A/C开关D、温控开关A 3、引起制冷系统发生异响的原因主要发生在：A、压缩机B、冷凝器C、低压开关D、蒸发器C 4、氟利昂制冷剂R12的危害是：A、有辐射B、有毒性C、破坏大气臭氧层D、破坏自然生态D 5、下列汽车空调部件中,不是热交换器的是：A、供暖水箱B、冷凝器C、蒸发器D、鼓风机A 6、汽车A/C工作时,每个制冷循环包括压缩、冷凝、膨胀、四个工作过程：A、蒸发B、做功C、进气D、排气B 7、在制冷循环蒸发过程的后期,制冷剂应呈态,被吸入压缩机：A、液B、气C、半液半气D、固A8、下面原因会导致空调系统制冷时高压管路的压力过低：A、压缩机的电磁离合器的线圈损坏B、高压管路堵塞C、蒸发器堵塞D、制冷剂过多C 9、汽车空调系统经维修后,长时间给系统抽真空的目的是：A、使水分变成液体便于抽出B、使空气被彻底抽出C、使水分变成蒸气便于抽出D、使水分变成固体便于抽出B 10、制冷系统高压侧工作压力偏低、而低压侧的偏高,可能的原因是：A、制冷剂过多B、压缩机不良C、散热不良D、制冷剂过少B 11、空调制冷系统中压缩机的作用是：A、控制制冷剂流量B、完成压缩过程C、将制冷剂携带的热量散发至大气中D、控制蒸发C 12、空调系统中冷凝器的安装要求之一是：A、上接出液管,下接进气管B、上、下管可随便连接C、上接进气管,下接出液管D、上接排气管,下接吸气管D 13、汽车空调系统中贮液干燥器安装在侧：A、微压 B、低压 C、中压 D、高压A 14、汽车空调控制器能在车内温度降至规定值时,自动切断压缩机电磁离合器使之不能工作,压缩机电磁离合器工作受的影响：A、蒸发器温度传感器B、双重压力开关C、制冷剂流量D、温度调节开关A15、用歧管压力表诊断制冷系统,低压侧压力负值的原因是：A、干燥瓶堵塞 B、冷凝管散热不良 C、制冷剂过少 D、膨胀阀结冰A16、下述不是提供输入信号给自动空调控制系统的传感器：A、氧传感器B、车外温度传感器C、阳光传感器D、车内温度传感器C 17、小轿车采暖量的强度调节一般是通过进行调节的：A、风量大小 B发动机水温 C、暖水阀 D、真空膜盒A 18、制冷系统正常工作时,干燥瓶进出管的温度是：A、基本一致 B、进高出低 C、进低出高 D、温差明显A 19、制冷系统正常工作时,低压侧管道里流动的是：A、低压低温的气体 B、低压低温的液体 C、高压高温的气体 D、以上都不是A 20、在检修时,技师甲说,如出现时冷时热,则制冷管道可能有水份,技师乙说,储液干燥瓶进出管处温度一样,应该是堵塞了;你认为：A、甲对 B、乙对 C、甲乙都对 D、甲乙都不对D21、检修汽车空调时,技师甲说,蒸发器、冷凝器拆卸后,接口不用封起来；技师乙说,更换制冷系统部件,都无须补注冷冻机油;你认为：A、甲对 B、乙对 C、甲乙都对 D、甲乙都不对C22、在检修汽车空调时,技师甲说,对制冷系统加压检漏,最好使用工业氮气；技师乙说,检漏时加压应加到左右;你认为：A、甲对 B、乙对 C、甲乙都对 D、甲乙都不对A 23、空调控制电路中,温控开关、压力开关与压宿机的磁吸线圈是：A、串联B、并联C、混联D、以上都不是C24、汽车空调干燥瓶安装在：A、低压管道上B、低压或高压管道上C、高压管道上D、以上都不是A25、在汽车空调的压缩、冷凝、膨胀、蒸发制冷循环中,冷凝过程是制冷剂：A、从气态变为液态B、从液态变为气态C、从气态变为固态D、从固态变为液态A26、汽车空调系统中,冷凝器散热风扇调速是由：A、高压侧压力 B、高压侧温度 C、低压侧压力 D、低压侧温度D 27、汽车空调系统中贮液干燥器的作用有：A、贮液B、吸湿C、过虑杂质D、以上都是C 28、汽车空调的压力开关一般安装在：A、低压开关安装在低压管道上,高压开关安装在高压管道上B、低压管道上C、高压管道上D、以上都不是B 29、空调制冷系统工作时,冷凝器进出管道应：A、进冷出热B、进热出冷C、进出一致D、以上都不是C 30、汽车空调制冷压缩机,一般来说,排气管比吸气管的直径要：A.大些B. 一样大C.小些D.大小不一定C 31、在制冷系统中,被压缩机压缩、冷凝器液化后的制冷剂经减压节流后进入蒸发器蒸发制冷：A、集液器B、冷凝器C、膨胀阀D、干燥瓶B 32、A/C正常工作时,蒸发器流动的是的制冷剂：A、高压低温液态B、低压低温气态C、高压高温气态D、高压中温液态C 33、下述是向自动空调ECU提供温度控制信号的传感器：A、发光二极管B、光敏二极管C、蒸发器热敏电阻D、A/C开关B34、感温式热力膨胀阀的感温头应安装在离蒸发器出口远的管道上,并用绝热材料包扎好：A、5 cmB、10cmC、20cm D.很难确定C35、在状况时,自动空调电脑则切断压缩机电磁离合器的电流：A、车外温度=设定温度值B、车外温度≤设定温度值C、车内温度≤设定温度值D、车内温度≥设定温度值B36、歧管压力表的低压表还包括一个：A、低压表B、真空表C、高压表D、低压手动阀C 37、开启空调开关后,视液镜的气泡,并在3-5分钟内消失,则制冷剂量是：A、过多的B、过少的C、合适的D、以上都不对B38、A/C工作时,从视液镜上能看到条纹,则为过多：A、机油 B、冷冻机油 C、制冷剂 D、水分A39、汽车空调系统中,有些储液干燥器上装有易熔塞,其作用是：A、安全保护B、检测压力C、感温D、感压B 40、检修时,技师甲说,空调真空控制的真空源可来自进气歧管；技师乙说,冷冻机油加注应适量,既保证润滑压缩机,又能有较好的制冷;你认为：A、甲乙都不对 B、甲乙都对 C、乙对 D、甲对二、判断题：√ 1、装有空调的汽车上,A/C开启时,可以有效地防止前挡风玻璃上结雾;√ 2、在汽车空调正常工作时,压缩机排出的R134a气体在压力不变的情况下,经冷凝器散热它就能变成液体;√ 3、自动空调控制系统的控制面板上也设有A/C按键;√ 4、非独立式汽车空调的采暖系统的热源来自于发动机的冷却水或排气;× 5、在向压缩机加注冷冻机油时,可通过抽真空的方式加注,其加注量可随意;× 6、汽车空调冷冻机油容易吸收水气,故在保存中和使用后无须在将瓶盖密封;√ 7、汽车空调系统中,压力保护开关可控制电磁离合器的分离或接合;× 8、汽车空调制冷系统中干燥瓶和膨胀阀的作用是节流减压、过滤干燥;× 9、观察视液镜,如视液镜清晰,肯定系统内制冷剂不足或没有;× 10、冷凝器应安装在车上不易通风的地方,让制冷剂更容易液化;× 11、制冷剂注入量越多,则制冷效果越好;× 12、R134a与R12制冷系统都可以使用矿物冷冻机油;× 13、在汽车空调制冷循环的压缩过程中,制冷剂由气态变为液态;√ 14、检查制冷剂量时,歧管压力表的压力正常则系统内的制冷剂是正常;√ 15、A/C正常工作时,干燥瓶两边管道温差很小,则可判断干燥瓶没有堵塞;× 16、在汽车空调的制冷循环过程中,制冷剂经过蒸发器然后到达膨胀阀;√ 17、蒸发器上的负温度系数的热敏电阻,应安装在蒸发器的出风口中央;× 18、膨胀阀和孔管的作用基本相同,但膨胀阀安装在高压侧,而孔管则在低压侧;× 19、汽车自动空调通过改变鼓风机转速和车内温度设定来实现自动调节出风温度;√ 20、汽车空调温控器的作用是通过感受蒸发器的温度,从而控制压缩机的工作;三、识图题：1、汽车空调制冷工作原理图:1、低压管2、感温管3、蒸发器4、鼓风机5、膨胀阀6、储液干燥罐7、冷凝风扇8、冷凝器9、高压管 10、压缩机2、新款雅阁轿车空调控制面板：1、温度旋钮2、空调开关3、显示屏4、模式按键5、风档旋钮6、后除霜键7、前除霜键8、内/外风循环键9、关断键 10、自动键四、简答题：1、简述汽车空调制冷系统从低压侧加注制冷剂的步骤和和方法;①将歧管压力计与系统和制冷剂罐连接好②分别打开手动高、低压阀,再打开制冷剂罐开关,从中间连接软管与歧管压力计连接处排出高、低压端和管道中的空气,然后关好手动高、低压阀③打开手动低压阀,让制冷剂进入制冷系统,当系统压力值达到MPa时,关闭手动低压阀④启动发动机并将转速调整到1250r/min左右,将汽车空调开关接通,并将风机开关置于高速、调温开关调到最冷⑤打开歧管压力计上的手动低压阀,让制冷剂继续进入制冷系统,直至注入量达到规定值时,立即关闭手动低压阀⑥向系统中注入规定量的制冷剂后,从视液玻璃窗处观察,确认系统内无气泡、无过量制冷剂;此时,高压表值应为MPa～MPa ～238psi,低压表值应为MPa～MPa 17～⑦注入完毕后,先关闭歧管压力计上的手动低压阀,再关闭制冷剂罐开关,使发动机停止运转2、简述汽车空调制冷系统的组成、功用和制冷原理;1组成：压缩机、冷凝器、储液干燥器、膨胀阀、蒸发器、导管与软管、压力开关2功用：制冷系统的基本功能是调节车内空气的温度、湿度3制冷原理：制冷系统工作时,制冷剂以不同的状态在密闭的系统内循环流动,每一个循环包括四个基本过程①压缩过程：汽车空调压缩机吸入蒸发器出口的低温低压制冷剂气体,把它压缩成高温高压气体排出压缩机,经管道进入冷凝器;②放热冷凝过程：高温高压的过热制冷剂气体进入冷凝器后,由于温度的降低,达到制冷剂的饱和蒸汽温度,制冷剂气体冷凝成液体,并放出大量的液化潜热;③节流、膨胀过程：温度和压力较高的制冷剂液体通过膨胀装置后体积变大,压力和温度急剧下降,以雾状排出膨胀装置;④吸热蒸发过程：雾状制冷剂液体进入蒸发器,由于压力急剧下降,达到饱和蒸汽压力,制冷剂液体蒸发成气体;蒸发过程中吸收大量的汽化潜热,变成低温低压气体后,再次循环进入压缩机;3、如何进行汽车空调制冷系统抽真空①歧管压力表高压软管接到空调系统高压维修阀上,再把低压软管接到低压维修阀上,把中间管接到抽真空机上②打开手动高、低压阀,启动真空泵抽真空,直至低压表显示为750mmHg或或更高;若达不到所需的真空度,说明真空系统或空调系统有泄漏③在低压表保持为750mmHg或更高的显示压力后继续抽真空10～30min④先关闭手动高、低压阀,再关闭真空泵4、汽车空调的组成、功能和分类;1组成：主要由制冷装置、暖风装置、通风装置、加湿装置、空气净化装置和控制装置等部分组成2功能：对汽车驾驶室和车厢内的温度、湿度、流速和清洁度等参数进行调节,使驾驶员和乘客感到舒适3分类：①按功能分类：单一功能冷暖分开、组合式冷暖合一②按驱动方式分类：独立式汽车空调、非独立式汽车空调③按控制方式分类：手动空调系统、半自动空调系统、全自动空调系统鼓风5、如图所示为汽车空调的水暖式暖风系统,简要分析其工作原理;汽车空调的暖风系统工作时,来自发动机冷却系统的热水经热水阀流进加热器,在鼓风机的作用下,空气流经加热器时被加热,并进入车厢实现取暖或为风挡除霜;同时,从加热器流出的冷却水又返回发动机的冷却系统;汽车空调系统检修复习题二一、单项选择题：A 1、在讨论汽车空调性能测试时,甲说：温度控制旋钮应处于全冷位置；乙说：鼓风机控制开关就处于低速位置;你认为：A 、甲正确B 、乙正确C 、甲乙都正确D 、甲乙都不正确C 2、在制冷系统中,制冷剂被压缩机吸入,压缩成高压、高温蒸汽,然后再经排气管进入冷凝器：A 、液体通过吸气管B 、液体通过排气管C 、气体通过吸气管D 、气体通过排气管B 3、膨胀阀的功能是将节流减压：A 、高压制冷剂气体B 、高压制冷剂液体C 、低压制冷剂气体D 、低压制冷剂液体C 4、下述不是提供输入信号给自动空调控制系统的传感器：A 、阳光传感器B 、车外温度传感器C 、氧传感器D 、车内温度传感器D 5、在状况时,自动空调电脑控制压缩机电磁离合器工作：A 、节气门全开B 、车外温度≤设定值C 、发动机高速运转D 、车内温度≥设定值A 6、汽车空调制冷系统中,高、低压开关的作用是：A 、保护作用B 、增压作用C 、节流作用D 、以上都不是C 7、小轿车采暖量的强度调节一般是通过进行调节的：A 、风量大小B 、发动机水温C 、暖水阀D 、真空膜盒C 8、R12与R134a制冷系统, 是可以互换使用的：A、冷冻机油B、干燥剂C、风机D、制冷剂C 9、空调系统工作时,若蒸发器内制冷剂不足,离开蒸发器的制冷剂会是处于状态：A、高于正常压力,温度较低的气态B、低于正常压力,温度较低的液态C、低于正常压力,温度较高的气态D、高于正常压力,温度较高的液态B 10、制冷系统高、低侧工作压力都偏低,下述可能的原因是：A、制冷剂过多B、制冷剂过少C、散热不良D、以上都不是B 11、空调系统中蒸发器的作用是：A、控制制冷剂流量B、吸收车厢中的热量C、散发制冷剂热量D、以上都不是C 12、空调系统中冷凝器的作用是：A、控制制冷剂流量B、吸收车厢中的热量C、散发制冷剂热量D、以上都不是 D 13、汽车空调系统中贮液干燥器的作用有：A、贮液B、吸湿C、过虑杂质D、以上都是A 14、普通空调鼓风机的调速多采用：A、调速电阻器B、功率晶体管C、空调放大器D、以上都不是D 15、用歧管压力表诊断制冷系统,高压侧压力偏高的因素有：A、干燥瓶堵塞B、冷凝器散热不良C、膨胀阀工作不良D、以上都有可能A 16、空调继电器的作用是：A、减小流入控制开关的电流,延长开关的使用寿命B、随意加装的C、使用电器的电流更小,以保护用电设备D、以上都不是C 17、外平衡式膨胀阀,膜片下的平衡压力是从处导入：A、冷凝器入口B、蒸发器入口C、蒸发器出口D、冷凝器出口A 18、汽车空调压缩机由驱动：A、发动机B、发电机C、电动机D、起动机C19、在汽车空调装置中,蒸发箱位于：A、发动机前B、发动机后C、驾驶室内D、后行李箱内A 20、在检修汽车空调时,技师甲说,如果发现有油渍,则有油渍处可能渗漏,技师乙说,储液干燥瓶进出管处温度一样,应该是堵塞了;你认为：A、甲对B、乙对C、甲乙都对D、甲乙都不对D 21、检修汽车空调时,技师甲说,蒸发器、冷凝器拆卸后,接口不用封起来；技师乙说,更换制冷系统部件,都无须补注冷冻机油;你认为：A、甲对B、乙对C、甲乙都对D、甲乙都不对C 22、在检修汽车空调时,技师甲说,对制冷系统加压检漏,最好使用工业氮气；技师乙说,检漏时加压应加到左右;你认为：A、甲对B、乙对C、甲乙都对D、甲乙都不对A 23、空调控制电路中,温控开关、压力开关与压宿机的磁吸线圈是：A、串联B、并联C、混联D、以上都不是C 24、汽车空调的压力开关一般安装在：A、高、低压管道上均可B、低压管道上C、高压管道上D、以上都不是A 25、汽车空调制冷循环四个工作过程的顺序是：A、压缩、冷凝、膨胀、蒸发；B、压缩、膨胀、蒸发、冷凝；C、蒸发、冷凝、压缩、膨胀；D、蒸发、压缩、膨胀、冷凝A 26、汽车空调系统中,有些储液干燥器上装有易熔塞,其作用是：A、安全保护B、检测压力C、感温D、感压A 27、汽车空调风量控制器,即改变的大小进行控制：A、电阻B、电容C、电磁D、电压C 28、汽车空调的布置,按方式可分为前送式、后送式、前后置式三种类型：A、节流B、节温C、送风D、供暖C 29、空调制冷系统工作时,膨胀阀前后管道应：A、前冷后热B、前热后冷C、前后一致D、以上都不是C 30、更换全新空调压缩机,应补充毫升冷冻机油：A、100B、150C、0D、50B 31、汽车空调系统温度控制电路的作用是 ;A、防止膨胀阀结冰B、防止蒸发器表面挂霜或结冰C、防止压缩机产生液击现象D、防止冷凝器表面结冰A 32、汽车空调控制面板中, 模式可将车外新鲜空气导入车内：A、FRESHB、RECIRCC、NORMD、DEFROSTC 33、关闭空调开关后,如视液镜出现气泡,则制冷剂量是：A、过多的B、过少的C、合适的D、以上都不对B 34、在A/C工作时,视液镜上看到有气泡,且高、低压压力过低,则为制冷剂：A、过多B、过少C、适量D、没有D 35、汽车空调压缩机泄漏检查方法有多种,但下列方法中不能采用：A、卤化器检测器B、电子检漏器C、肥皂泡D、水压法B 36、歧管压力表组的组成不包括：A、低压表B、注入阀C、软管D、高压手动阀B 37、汽车空调系统运行几分钟后,干燥器外壳就结有一层白霜,这种现象说明：A、制冷剂过量B、干燥器脏堵C、制冷剂泄漏D、干燥器老化C 38、技师甲说,压缩机运转时,冷凝器风扇一定运转；技师乙说,有些与发动机冷却水共用散热风扇的冷凝器风扇,在水温较高时也运转;你认为：A、甲对B、乙对C、甲乙都对D、甲乙都不对A 39、在检修时,技师甲说,空调真空控制的真空源来自发动机进气歧管或来自真空泵；技师乙说,冷冻机油注入越多对压缩机的润滑就越好,制冷量就越大;你认为：A、甲对B、乙对C、甲乙都对D、甲乙都不对D 40、在检修时,技师甲说,开启A/C后,可以从高压端加注制冷剂；技师乙说,启动压缩机后,可以从低压端加注液态制冷剂;你认为：A、甲对B、乙对C、甲乙都对D、甲乙都不对二、判断题请将答案写在题前括号里√ 1、装有空调的汽车上,在靠近挡风玻璃的仪表板上装有暖气通风管,利用风扇向挡风玻璃吹暖风,可以有效地防止结霜;× 2、电磁离合器不受空调A/C开关的控制;× 3、高压开关的保护作用都是通过打开冷凝风扇的高速档来实现的;√ 4、汽车空调采暖系统的热源一般来自发动机冷却水和废气;× 5、在压缩机加注冷冻润滑油时,加注量可随意确定;× 6、汽车空调冷冻机油不容易吸收潮气,故在保存中和使用后无须在将瓶盖密封; × 7、加第一罐制冷剂时,将制冷剂罐倒立,打开高低压手动阀,并且开启空调;√ 8、汽车空调系统中,热敏电阻通过放大器可以控制电磁离合器的分离或接合;× 9、冷凝器不是热交换器,它的作用只是将气态制冷剂变成液体制冷剂;× 10、冷凝器应安装在车上不易通风的地方,让制冷剂更容易液化;× 11、A/C正常工作时,高、低压管内流动的都是制冷剂气体;√ 12、汽车空调用制冷剂R12,也称氟里昂,蒸汽无色,有刺激性,会破坏大气层;× 13、在汽车空调的制冷循环过程中,制冷剂经过蒸发器然后到达膨胀阀;× 14、观察视液镜,如视液镜清晰,肯定系统内的制冷剂是够的;√ 15、A/C工作时,干燥瓶两边的管道温差大,出现露水,则可判断干燥瓶有堵塞;× 16、集液器和储液干燥器类似,串联在冷凝器与节流管之间的管路上;√ 17、有些蒸发器内装一个负温度系数的热敏电阻,其作用是防止蒸发器结冰;√ 18、膨胀阀根据蒸发器温度可以自动调节膨胀阀的开度;× 19、汽车空调系统中用的水温传感器一般随温度的升高,其电阻值也随之上升;× 20、制冷剂注入量越多,则制冷效果越好;三、识图题1、根据下图填写汽车空调系统各组成部分的名称;并说明制冷剂在各部件的状态;1. 压缩机2. 冷凝器3. 储液干燥器4. 视液镜5. 膨胀阀6. 蒸发器2、桑塔纳轿车手动空调的操作面板如右图所示,填写各操纵开关的名称：A、空调开关B、内外循环开关C、鼓风机开关D、温度调节开关E、送风方式开关四、简答题：1、配气系统一般由几部分构成,其各自的组成及作用分别是什么1第一阶段为空气进入段,主要由气源门和气源门控制元件组成,用来控制新鲜空气和车内再循环空气的进入;2第二阶段为空气混合段,主要由蒸发器、加热器、调温门及控制元件组成,用来调节所需空气的温度;3第三阶段为空气分配段,空气分配段主要是控制空调吹出风的位置和方向;主要由各种风门、风道及控制元件组成,分别使空气吹向面部、脚部和风挡玻璃上2、简述汽车空调制冷系统的基本工作原理;制冷系统工作时,制冷剂以不同的状态在密闭的系统内循环流动,每一个循环包括四个基本过程①压缩过程：汽车空调压缩机吸入蒸发器出口的低温低压制冷剂气体,把它压缩成高温高压气体排出压缩机,经管道进入冷凝器;②放热冷凝过程：高温高压的过热制冷剂气体进入冷凝器后,由于温度的降低,达到制冷剂的饱和蒸汽温度,制冷剂气体冷凝成液体,并放出大量的液化潜热;③节流、膨胀过程：温度和压力较高的制冷剂液体通过膨胀装置后体积变大,压力和温度急剧下降,以雾状排出膨胀装置;④吸热蒸发过程：雾状制冷剂液体进入蒸发器,由于压力急剧下降,达到饱和蒸汽压力,制冷剂液体蒸发成气体;蒸发过程中吸收大量的汽化潜热,变成低温低压气体后,再次循环进入压缩机;3、汽车空调自动控制系统的基本组成和是什么1基本组成：传感器、空调控制单元、执行器2基本工作原理: 汽车空调自动控制系统的基本工作模式是传感器设定参数→控制器→执行器,即空调控制单元根据各传感器所检测的温度参数、发动机运行工况参数和汽车空调工况参数,经内部电路分析、比较后,单独或集中对执行器的动作进行控制;4、如何正确使用汽车空调歧管压力计1压力表软管与接头连接时只能用手拧紧,不准用工具拧紧；2不用时,软管要与接头连起来以防止灰尘、水或杂物进入管内；3使用时要把管内的空气排空；4该表是一种精密仪表,应当细心维护,保持仪表及软管接头的清洁；5对于使用不同制冷剂的系统,歧管压力计应专用；6高、低压手动阀的正确使用：均关闭,可检测系统压力；高开低关,可从高压侧加注制冷剂；低开高关,可从低压侧加注制冷剂；均打开,可抽真空;5、右图为大众捷达汽车空调的鼓风机控制电路,试分析其工作原理;由电路图可知,鼓风机受空调开关SAE35、鼓风机开关SAE9共同控制,当空调开关SAE35闭合后,鼓风机开关SAE9置于不同档位时,鼓风机便以不同转速运转：1鼓风机开关SAE9置于一档时：电流由X线→保险丝FUS6→空调开关SAE35→鼓风机开关SAE9→调速电阻R1→调速电阻R2→调速电阻R3→过热保险丝FUS24→鼓风机→搭铁2鼓风机开关SAE9置于二档档时：电流由X线→保险丝FUS6→空调开关SAE35→鼓风机开关SAE9→调速电阻R2→调速电阻R3→过热保险丝FUS24→鼓风机→搭铁3鼓风机开关SAE9置于三档时：电流由X线→保险丝FUS6→空调开关SAE35→鼓风机开关SAE9→调速电阻R3→过热保险丝FUS24→鼓风机→搭铁4鼓风机开关SAE9置于四档时：空调继电器接通,其电路为：电流由X线→保险丝FUS6→空调开关SAE35→鼓风机开关SAE9→空调继电器KAJ32的线圈→搭铁线31;空调继电器KAJ32的触点闭合,接通鼓风机的四档电路：电流由B+→保险丝FUS23→空调继电器KAJ32的触点→→鼓风机→搭铁汽车空调系统检修复习题三一、判断题：√ 1、显热可用温度计测出变化,潜热是不能用温度计测出变化;Х 2、从气体变成液体时放出的热叫做液化潜热,从液体变成气体时所需的热叫做升华潜热;Х 3、绝对压力是指用压力表测出的压力;√ 4、汽化过程有两种形式：蒸发和沸腾;Х 5、压缩机工作时,打开高压手动阀,快速向空调系统中加注制冷剂;Х 6、温控开关是用来控制温度的一种执行元件;Х 7、节流孔管可以自动调节进入蒸发器的制冷剂的流量;√ 8、使用R134a制冷剂的空调系统不可以使用铜管作为连接管;√ 9、歧管压力表组是汽车空调系统维修中必不可少的设备;√ 10、压缩机输出端,高压管路,冷凝器,储液干燥器,液体管路构成高压侧;Х 11、压缩机是空调系统高,低压侧的分界点;Х 12、在把软管接到压力表时,必须用工具拧紧,防止漏气;Х 13、R134a系统与R12系统的冷冻机油可以互相使用;Х 14、视液镜位于制冷系统的低压管路上;√ 15、冷冻机油不参与制冷,过多反而会妨碍热交换器的换热效果;Х 16、制冷系统抽真空终了,应先关闭真空泵电源,然后关闭高、低压手动阀;√ 17、空调制冷系统运行时,若贮液干燥器出现结霜,则说明贮液干燥器堵塞或损坏; Х 18、压缩机用于提高制冷剂的压力,使之在系统中循环,并且压缩机将系统的低压侧和高压侧隔开;。

《汽车空调系统检测与维修》参考答案

项目1 认识汽车空调系统总成一、判断题1、在旋转叶片式压缩机结构中，前后都有一个活塞。

（×）2、压缩机作用就是将液态制冷剂转变为气态的制冷剂。

（×）3、冷凝器是将压缩机排出的高压过热制冷剂蒸气，通过它放出热量后，凝结成液体或过冷液体的换热设备。

（√）4、蒸发器能实现了对空气的降温、除湿功能。

（√）5、热力膨胀阀安装在冷凝器的入口。

（×）6、H型膨胀阀是一种外平衡膨胀阀，其通道象字母H，出口直接于蒸发器出口直接相连。

（√）7、低压管道位于限流装置的出口与压缩机的入口之间，输送低压和低温的制冷剂，触摸这段管道是很热的。

（×）8、车内及车外温度传感器为负温度系数热敏电阻传感器。

（√）一、选择题9、以下哪个不是曲轴连杆式压缩机的工作过程。

（ C ）A压缩 B排气 C点火 D吸气10、以下哪个不是斜盘式压缩机结构。

（D）A摆盘 B活塞 C阀板 D活塞环11、甲说：进入冷凝器部件里的是气态制冷剂，出来的是液态制冷剂。

乙说：进入冷凝器部件里的是液态制冷剂，出来的是气态制冷剂。

哪个正确（A）A甲说正确 B乙说正确 C甲乙都正确 D甲乙都不正确4、甲说：膨胀阀是高压与低压的分界点。

乙说：节流阀是高压与低压的分界点。

哪个正确（C）A甲说正确 B乙说正确 C甲乙都正确 D甲乙都不正确5、在变排量节流管系统中，节流管主要作用是。

（B）A减速 B节流 C增速 D增压6、以下哪个不是汽车上的温度传感器。

（D）A车外空气温度传感器 B车内温度传感器 C蒸发器温度传感器 D光照传感器等。

二、问答题1．压力控制阀的工作原理？控制阀与低压侧（压缩机吸气侧），高压侧（压缩机排出侧）、压缩机摇板箱相通，控制阀内波纹管在制冷系统负荷增大时（压力增大），收缩，关闭摇板箱与高压侧通道，打开低压侧与摇板箱通道，摇板箱压力降低，活塞背面压力减小，斜盘角度增加，活塞行程增加，排量增加。

制冷负荷减小时，情况与此相反，摇板箱与高压侧通道打开，与低压侧通道关闭，排量减小。
