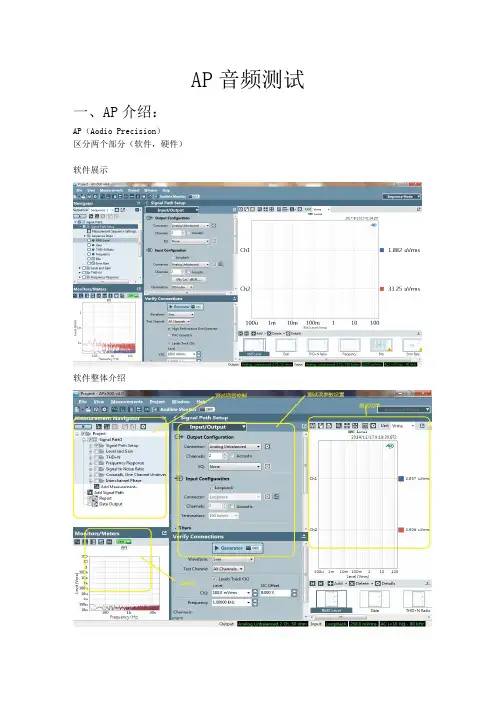

AP音频测试
一、AP介绍:
AP(Aodio Precision)
区分两个部分(软件,硬件)
软件展示
软件整体介绍
硬件设备展示(AP 555)
二、音响产品的测试实例:
测试会议室语音产品。
操作步骤:Байду номын сангаас
1.AP供电开机。

MIC测量指南

MIC测量指南
如图将测量麦克风与音箱架设加好在multimeter模式调整clio的输出电平当测量麦克风接收的dbspl值为94dbspl时此时的voltage值即为测量麦克风的灵敏转到sin测量模式测量单位选择dbv测量出的曲线即为该测量麦克风的频响曲线
如图将,调整 CLIO的输出电平当测量麦 克风接收的dBSPL值为 94dBSPL时,此时的Voltage 值即为测量麦克风的灵敏 度.
转到SIN测量模式,测量单位选择dBV,测量出的曲线即为 该测量麦克风的频响曲线.1KHZ点的dBV值即为灵敏度
如果进行比对测试请将该曲线保存,操 作如上.
指定标准曲线的路径
再进行除法运算,即可.
标准曲线
另一支麦克风曲线

AP音频测试

AP音频测试

AP音频测试一、AP介绍:
AP(Aodio Precision)
区分两个部分(软件,硬件)
软件展示
软件整体介绍
硬件设备展示(AP 555)
二、音响产品的测试实例:
测试会议室语音产品。

操作步骤:
1.AP供电开机。

2.将PC与AP链接(使用USB链接)
3.测试项:
3.1话筒测试
信噪比(Signal to Noise R):
失真结果(TDN+N Ratio)
3.2音响测试
信噪比(Signal to Noise R):
在嘈杂的环境下采集回来数据测试
3.3报告生成
可以生成以下格式(pdf,html,rtf,xlsx,xls,csv,mat)
报告文件截图:
4.功放测试:
实物链接测试图
5.I2C接口输入信号测试:
实物链接图
1k音频信号测试失真率,频率,相位结果
AP同时也可测试蓝牙的音箱,typec接口的音频设备等。

AP音频测试

AP音频测试

AP音频测试
一、AP介绍:
AP(Aodio Precision)
区分两个部分(软件,硬件)
软件展示
软件整体介绍
硬件设备展示(AP 555)
二、音响产品的测试实例:
测试会议室语音产品。

操作步骤:
1.AP供电开机。

2.将PC与AP链接(使用USB链接)
3.测试项:
3.1话筒测试
信噪比(Signal to Noise R):
失真结果(TDN+N Ratio)
3.2音响测试
信噪比(Signal to Noise R):
在嘈杂的环境下采集回来数据测试
3.3报告生成
可以生成以下格式(pdf,html,rtf,xlsx,xls,csv,mat)
报告文件截图:
4.功放测试:
实物链接测试图
5.I2C接口输入信号测试:
实物链接图
1k音频信号测试失真率,频率,相位结果
AP同时也可测试蓝牙的音箱,typec接口的音频设备等。

mic测量方法

mic测量方法

mic测量方法
那啥是mic呢?简单来说,它就是麦克风啦。

要是想测量它的一些性能啥的,有不少小窍门呢。

咱先说灵敏度的测量吧。

这就像是看mic有多灵敏,能多好地捕捉声音。

一般呢,会有专门的仪器设备,就像那种音频分析仪之类的。

把mic连接到这个仪器上,然后给它一个标准的声音信号,这个声音信号得是固定频率和强度的哦。

然后看mic 输出的电信号是多少。

如果输出的电信号比较强呢,就说明这个mic比较灵敏。

这就好比是你轻轻敲一下门,灵敏的耳朵就能很清楚地听到,而不灵敏的可能就感觉不到啦。

再说说频率响应的测量。

这就像是看mic对不同频率声音的喜爱程度。

从很低的频率,就像那种低沉的大鼓声,到很高的频率,像那种尖锐的哨子声。

也是用仪器给mic输入不同频率的声音信号,然后看它输出的情况。

如果在各个频率下输出都比较稳定,那就说明这个mic的频率响应比较好。

这就像是一个人对各种音乐风格都能欣赏,不管是摇滚的强烈节奏,还是古典音乐的悠扬旋律,都能很好地应对。

还有噪声测量也很重要哦。

咱们都不希望mic在没有声音输入的时候,自己还乱输出一些噪声吧。

测量的时候呢,把mic放在一个很安静的环境里,然后看它有没有自己产生一些多余的电信号,也就是噪声啦。

如果噪声很小,那这个mic在安静环境下工作就会很靠谱。

这就好比是一个很安静的小伙伴,不会没事瞎咋呼。

宝子们,mic测量虽然听起来有点复杂,但是只要掌握了这些基本的方法,就能大概知道一个mic的好坏啦。

希望大家都能对mic测量有新的认识哟。

AP测试仪之数位功放测试法(091222)

AP测试仪之数位功放测试法(091222)
30
25
測試程式的存檔位置
選擇程式儲存的 位置及檔案夾 檔案的命名要正確,並務必註 明機種名稱、日期,以作區分 完成後點擊”儲存”
26
測試掃圖的存檔
點選”File\Export\Graphics”, 可儲存掃圖圖檔
27
測試掃圖的存檔位置
選擇圖檔儲存的 位置及檔案夾
檔案的命名要正確,並務必註 明機種名稱、日期,以作區分
29




數位功放電路的測試,因受限於必須具備特 殊的裝備及技術才能測試,因此一般工廠都 無法自行測試相關數據及掃圖。本廠目前已 取得這方面的測試技術及裝備,對爾後的產 品開發及分析測試如虎添翼,但須熟悉測試 的操作及相關技術,才能發揮設備的最大功 效。 以上,供參考學習…希望能給大家有所助益
James-Yeh. 2009.12.22
4.確認完成後點 擊,開始掃圖 1.Y軸的範圍值 2.X軸的範圍值 3.掃圖的音源 強度範圍
此為第二頁畫面 (掃圖參數)
23
AP測試儀的掃圖(RMS)
可選擇掃圖 曲線的顏色 在備註欄裡務必要將機 種名稱及測試條件記錄
24
測試程式的存檔
點選”File\Save As\Test” , 可儲存測試參數設定程式
10
開啟電腦
開啟電腦後,待機 桌面畫面
11
開啟AP測試儀電源
開啟電源開關
電源指示燈
12
開啟數位音頻轉換器電源
1.插上電源轉接器
通常插上電源後, 會自動開機
2.開啟電源開關
13
連線被測功放電路
AP測試儀光纖端口
左聲道輸出/負載
USB Sound Blaster AUDIGY2 NX

数字麦克风测试指南

数字麦克风测试指南
3.1 硬件设置 ........................................................................................................ 5 3.2 信号源的选择 ................................................................................................ 5 3.3 标准麦克风校准 ............................................................................................ 6 3.4 人工嘴校准 .................................................................................................... 6 3.5 对标准样品进行补偿 .................................................................................... 7 3.6 上下限的设定 ................................................................................................ 8 3.7 数据保存 ...................................................................................................... 10 3.8 生成报告 ...................................................................................................... 11 4. 测试项目展示.......................................................................................................... 13 4.1 频响及灵敏度 .............................................................................................. 13 4.2 相位 .............................................................................................................. 13 4.3 失真 .............................................................................................................. 14 4.4 电流测试 ...................................................................................................... 15 4.5 动态范围(Dynamic Range) ..................................................................... 15 4.6 信噪比(S/N) ............................................................................................ 16 4.7 本底噪声(self noise) ............................................................................... 16 附件 1:RST3000 测量放大器 ....................................................................................... 17 附件 2:RST4000 测量传声器 ...................................................................................... 20 附件 3:AM1000 型人工嘴 ........................................................................................... 22

AP测试流程

AP测试流程

1,AP525 软件版本必须是4.5以上的版本;2,AP 模拟输出1通道,接噪音源音箱;3,AP模拟输出2通道,接开发板line输入4,AP 模拟输入1通道,接在318或者711 声道MIC5,AP模拟输入2通道,接开发板MICL/MICR 信号,一次只能测试一边;;开发板C60,C95必须并联上100uF的大电容耳机speak/mic正常接入到开发板上;FF测试:1.删除根目录下面的文件:FF Characterization.xls ;FFCharacterization_1.xls; FF Characterization_2.xls打开软件FF Characterization.approjx;2.耳机不放置在在318或者711内,软件点,自动扫描记录数据一次;默认在根目录生成文件 FF Characterization.xls3.放置耳机左边在在318或者711内,软件点击,自动扫描记录数据一次;默认在根目录生成文件 FF Characterization_1.xls4. 放置耳机右边在在318或者711内,软件点击,自动扫描记录数据一次;默认在根目录生成文件FF Characterization_2.xls5.打开文件FilterCalculationAP526_FF.xlsm;在 FILTER Log界面选择update;6.检查导入的文件是否正确,左右一致性是否OK,如OK,保存退出,将FilterCalculationAP526_FF.xlsm发送给我就可以计算滤波器了;FB测试:连线如上图:1.删除根目录下面的文件:FB Characterization.xls ;FBCharacterization_1.xls;打开软件FB Characterization.approjx;3.放置耳机左边在318或者711人工头,软件点击,自动扫描记录数据一次;默认在根目录生成文件FB Characterization.xls4. 放置耳机右边在在318或者711人工头,软件点击,自动扫描记录数据一次;默认在根目录生成文件FB Characterization_1.xls5.打开文件FilterCalculationAP526_FB.xlsm;在 FILTER Log界面选择update;6.检查导入的文件是否正确,左右一致性是否OK,如OK,保存退出,将FilterCalculationAP526_FB.xlsm发送给我就可以计算滤波器了;3. PCBA 滤波器焊接检测:1. 直接打开FB测试模版,2. AP模拟输出2通道,接PCBA的麦克风3. AP模拟输入2通道,接PCBA的speak 输出4. PCBA连接I2C接口,软件打开OP1,OP2的电源,MIC增益设置0DB5. AP点击START开始测试,检测扫描出来的曲线,是否和仿真或者开发板上扫描出来的曲线是一致的;。

AP 音频分析仪 使用简易图解

AP 音频分析仪 使用简易图解

APX 测试简易手册信号路径的设置蓝牙播放器测试1.在信号源路径中选择bluetooth.2.点击settings 进行配对连接。

3.选择A2DP Source HSP4.点击Scan for devices 搜索被测产品5.点击pair 进行配对6.连接A2DP 协议7.开始测试相关测试项目蓝牙主机(Audio Gateway)的测试1.Input Configuraton 路径设置为bluetooth2.点击settings 进行配对连接。

3.选择A2DP link ( Hand-free 或者headset)4.点击Scan for devices 搜索被测产品5.点击pair 进行配对6.连接A2DP 协议7.开始测试相关测试项目功放测试1.根据实际接线,设置信号源的输出信号方式2.根据实际接线,设置分析仪的输入信号方式DVD、CD的测试1.信号源设为none2.分析仪接口设置与实际接线方式一致。

选择测试项目根据测试需求增加项目电平测试1.设置信号源输出波形2.设置信号源大小3.设置信号源频率4.打开信号源开关5.读取测量值失真测试1设置信号源输出波形,2设置信号源大小3设置信号源频率4打开信号源开关5按需求设置滤波器6读取测量值信噪比测试1设置信号源输出波形2设置信号源大小3设置信号源频率4打开信号源开关5按需求设置滤波器6读取测量值频率扫描测试1.设置信号源波形2.设置信号源大小3.设置信号源开始频率,结束频率,扫描点数4.设置滤波器5.点击Start 开始测试。

总谐波失真加噪声频率扫描测试1设置信号源波形2设置信号源大小3设置信号源开始频率,结束频率,扫描点数4设置滤波器5 点击Start 开始测试生成测试报告。

MIC测试项和测试方法

MIC测试项和测试方法

MIC测试项和测试方法MIC测试是指针对电子设备中的麦克风 (Microphone) 进行的测试。

麦克风是将声音转换为电信号的传感器,广泛应用于各种设备和系统,如手机、电脑、录音设备等。

MIC测试主要用于检测麦克风的声音采集效果、频率范围、噪声抑制能力等性能指标,确保麦克风的正常工作和准确捕捉声音。

以下是几个常见的MIC测试项和测试方法:1.麦克风灵敏度测试:-方法一:通过一个已知的音频信号(例如1kHz的正弦波)播放到麦克风,通过测量麦克风输出的电压或电流来确定麦克风的灵敏度。

-方法二:采用声场均匀场的测试方法,将麦克风放置在一定的距离上方,播放全频率范围的声音刺激源,通过测量麦克风的输出信号强度来确定麦克风的灵敏度。

2.频率响应测试:-方法一:通过播放一系列标准频率或白噪声,测试并记录麦克风在不同频率下的信号输出情况。

可以使用频谱仪或声卡与分析软件进行测量和分析。

-方法二:通过模拟人耳的频率响应曲线,设计和播放一组乐音或人声样本,记录麦克风接收到的信号,并与原样进行比较和分析,得出麦克风的频率响应特性。

3.噪声测试:-麦克风的噪声测试可以分为自噪声和环境噪声两个方面。

-方法一:通过将麦克风放置在一片封闭且无噪声的环境中,通过测量麦克风的输出信号来确定自噪声水平。

-方法二:将麦克风放置在典型的噪声环境下,如办公室、工厂或街道等,通过测量麦克风的输出信号来确定环境噪声水平。

4.方向特性测试:-麦克风的方向特性是指不同角度和频率下麦克风接收声音的灵敏度分布情况,通常用模拟头和聚焦声源来测试。

-方法一:利用一个旋转台,将麦克风放置在不同的角度上,使用模拟头和标准声源,通过测量麦克风输出的声音强度,确定麦克风的方向特性。

-方法二:利用扫频信号源和音频接口,将麦克风接口与计算机进行连接,通过软件控制扫描和记录麦克风在不同频率和方向下的输出信号,进而得到方向特性曲线。

5.音频信噪比测试:-方法一:使用一个已知信噪比的音频源(例如具有特定信噪比的白噪声),输入到麦克风,通过测量麦克风输出信号和背景噪声的水平,计算信噪比值。

数字麦克风测试指南

数字麦克风测试指南

声压信号
数字麦克风
电压
A/D 芯片
数字转换板
USB 数字 格式
TS 系统
图 2.1 数据流向图
图 2.2 数字麦克风测试原理图
TrustSystem‐数字麦克风测试指南
3. 软件设置及功能介绍
3.1 硬件设置 可自定义输入输出通道,包括 USB,S/PDIF 等数字通道,用于直接测试数字信号。
选择声卡 输入输出 及左右通 道,并可自 定义名字
TrustSystem‐数字麦克风测试指南
RS TECH
数字麦克风测试指南
TrustSystem
Gordon 2008‐12‐2
TrustSystem‐数字麦克风测试指南
目录
1. 简介............................................................................................................................ 3 2. 系统测试原理............................................................................................................ 4 3. 软件设置及功能介绍................................................................................................ 5
3.1 硬件设置 ........................................................................................................ 5 3.2 信号源的选择 ................................................................................................ 5 3.3 标准麦克风校准 ............................................................................................ 6 3.4 人工嘴校准 .................................................................................................... 6 3.5 对标准样品进行补偿 .................................................................................... 7 3.6 上下限的设定 ................................................................................................ 8 3.7 数据保存 ...................................................................................................... 10 3.8 生成报告 ...................................................................................................... 11 4. 测试项目展示.......................................................................................................... 13 4.1 频响及灵敏度 .............................................................................................. 13 4.2 相位 .............................................................................................................. 13 4.3 失真 .............................................................................................................. 14 4.4 电流测试 ...................................................................................................... 15 4.5 动态范围(Dynamic Range) ..................................................................... 15 4.6 信噪比(S/N) ............................................................................................ 16 4.7 本底噪声(self noise) ............................................................................... 16 附件 1:RST3000 测量放大器 ....................................................................................... 17 附件 2:RST4000 测量传声器 ...................................................................................... 20 附件 3:AM1000 型人工嘴 ........................................................................................... 22

麦克风最大声压级的测量方法

麦克风最大声压级的测量方法

麦克风最大声压级的测量方法
今天咱们来唠唠麦克风最大声压级咋测量呢。

咱得先准备点东西哈。

得有一个能产生稳定声音信号的设备,像信号发生器就很不错。

然后呢,还需要一个声压级测量仪,这可是关键家伙事儿。

开始测量的时候呀,要把麦克风放在一个相对安静、没有太多反射声的地方哦。

就像找个小角落,让它安安静静地待着。

把信号发生器和麦克风连接好,这样就能给麦克风输入声音信号啦。

接着呢,慢慢增加信号发生器输出的声音信号强度。

这时候就像给麦克风喂声音的小零食,一点点加量。

同时呢,看着声压级测量仪上的数值变化。

当你发现声压级测量仪上的数值开始出现失真啦,就像麦克风开始“喊破嗓子”啦,这个时候测量仪显示的数值就是麦克风的最大声压级附近的值喽。

不过呢,要多测几次哦,因为可能会有一些小波动呢。

还有哦,在测量过程中要注意周围环境的噪音影响。

要是周围太吵,就像在菜市场里测量一样,那可就不准啦。

如果有条件的话,最好在消声室里测量,那可就相当精准啦,不过咱一般没那么高大上的条件,就找个安静的小房间就好啦。

宝子们,测量麦克风最大声压级其实也不难,就像做个小实验一样有趣。

只要咱细心一点,按照这些小步骤来,就能得到比较靠谱的结果啦。

而且呀,知道了麦克风的最大声压级,咱们就能更好地利用它,不管是唱歌还是做直播,都能让它发挥出最佳效果呢。

加油哦,。

AP音频测试仪操作说明书

AP音频测试仪操作说明书
可選模塊 •AG52选件:增加方波信号、DIM測試信號产生功能 •BW52选件:超高带宽分析仪选件,带宽高达1MHz •ADIO选件:Apx555标配,输入接口测试,Jitter 信号发生器 •DSIO选件:用来进行芯片级别的数字信号测试,如I2S •HDMI选件:增加HDMI接口到音频分析仪,用来分析具有HDMI接口的音频设备 •PDM選件: 增加PDM碼流產生及分析功能; •BT選件: 增加藍牙音頻產生以及分析功能; •PESQ選件: 增加語音質量評估功能選件(軟件) •SW-SPK-PT/RD:增加扬声器,麦克风生产线以及开放版声学测试功能(软件)
號) o 支持8bit-24bit的數字音頻 o 采样率
• 范围 22 kHz to 192 kHz • 精度 ±0.0003% [3 PPM]
o HDMI數字音頻(HDMI選件) o I2S數字音頻(DSIO選件) o PDM 脈衝密度調制信號(PDM選件) o Bluetooth藍牙音頻(BT選件)
則重新設置
•AP音频测试仪操作说明书
APx500系列音频分析仪
✓ 两通道模擬輸出, 兩通道或以上的模拟输入接口 ✓ 线性编码数字音频接口(AES/EBU, TOSLINK, SPDIF) Linear PCM ✓ 脈衝密度調制碼流PDM(需APx-PDM選件支持) ✓ Bluetooth藍牙音頻碼流(需APx-BT選件支持) ✓ 最高支持192 kHz 数字采样音频(Apx555最高支持216kHz) ✓ Apx500 V4.0新增Bench 模式,有效帮助工程师进行开发调试 ✓ 快速测量 ✓ 操作简单方便,一键测试,产生多种图形,产生测试报告 ✓ 标准的USB接口与PC
• 正弦波输出电压 :1.0 uV to 26.66 V (平衡) 或 者 :1.0 uV to 13.33 V (非平衡). 精度约为 0.05 dB(不同型號儀器輸出能力有區別)

AP对 麦克风测量方法

AP对 麦克风测量方法

麦克风测量方法标准声源校准:EQ曲线校正测试:以上为校正过程频率响应测试信噪比测试电源抑制比测量电源抑制比(PSRR)是输入电源变化量(以伏为单位)与转换器输出变化量(以伏为单位)的比值,常用分贝表示对于高质量的D/A转换器,要求开关电路及运算放大器所用的电源电压发生变化时,对输出的电压影响极小。

通常把满量程电压变化的百分数与电源电压变化的百分数之比称为电源抑制比。

电源抑制比可分为交流电源抑制比和直流电源抑制比,其具体意思如下。

交流电源抑制比(ACPSR)先在标称电源电压(5V)的情况下,读取一个测量值,然后在电源电压上叠加一个频率为100HZ,有效值为200mV的信号,在相同的输入信号电平下,读取第二个测量值,按测量误差公式"百分误差=(第二测量值—第一测量值)/第一测量值” 计算得到的百分比误差即为交流电源抑制比。

直流电源抑制比(DCPSR)先在标称电源电压(5V)的情况下,读一个测量值,然后使电源电压变化5%,在相同的输入信号电平下读取第二个测量值,按测量误差公式(同上题公式)计算得到的百分误差即为直流电源抑制比.PSRR = 20log[(Ripple(in)/ Ripple(out))]PSRR 的单位为分贝(dB),采用对数比值.灵敏度测试灵敏度表示1pa声压所产生的电压信号一个标准大气压叫1巴(bar)。

1帕等于1牛/米21巴=105帕。

声压级习惯上常流行的符号为SPL,但目前国际上采用推荐的符号为Lp。

声压级是反映声音的大小、强弱的最基本参量。

声压级以符号SPL表示,其定义为将待测声压有效值p(e)与参考声压p(ref)的比值取常用对数,再乘以20,即: SPL=20LOG(10)[p(e)/p(ref)]其单位是分贝。

在空气中参考声压p(ref)一般取为2*10E—5巴,这个数值是正常人耳对1千赫声音刚刚能觉察其存在的声压值,也就是1千赫声音的可听阈声压。

一般讲,低于这一声压值,人耳就再也不能觉察出这个声音的存在了。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

麦克风测量方法标准声源校准:
EQ曲线校正测试:
以上为校正过程频率响应测试
信噪比测试
电源抑制比测量
电源抑制比(PSRR)是输入电源变化量(以伏为单位)与转换器输出变化量(以伏为单位)的比值,常用分贝表示
对于高质量的D/A转换器,要求开关电路及运算放大器所用的电源电压发生变化时,对输出的电压影响极小.通常把满量程电压变化的百分数与电源电压变化的百分数之比称为电源抑制比
.电源抑制比可分为交流电源抑制比和直流电源抑制比,其具体意思如下.
交流电源抑制比(ACPSR)
先在标称电源电压(5V)的情况下,读取一个测量值,然后在电源电压上叠加一个频率为100HZ,有效值为200mV的信号,在相同的输入信号电平下,读取第二个测量值,按测量误差公式"百分误差=(第二测量值-第一测量值)/第一测量值" 计算得到的百分比误差即为交流电源抑制比.
直流电源抑制比(DCPSR)
先在标称电源电压(5V)的情况下,读一个测量值,然后使电源电压变化5%,在相同的输入信号电平下读取第二个测量值,按测量误差公式(同上题公式)计算得到的百分误差即为直流电源抑制比.
PSRR = 20log[(Ripple(in) / Ripple(out))]
PSRR 的单位为分贝(dB),采用对数比值。

灵敏度测试
灵敏度表示1pa声压所产生的电压信号
一个标准大气压叫1巴(bar)。

1帕等于1牛/米2
1巴=105帕。

声压级习惯上常流行的符号为SPL,但目前国际上采用推荐的符号为Lp。

声压级是反映声音的大小、强弱的最基本参量。

声压级以符号SPL表示,其定义为将待测声压有效值p(e)与参考声压p(ref)的比值取常用对数,再乘以20,即:SPL=20LOG(10)[p(e)/p(ref)] 其单位是分贝。

在空气中参考声压p(ref)一般取为2*10E-5巴,这个数值是正常人耳对1千赫声音刚刚能觉察其存在的声压值,也就是1千赫声音的可听阈声压。

一般讲,低于这一声压值,人耳就再也不能觉察出这个声音的存在了。

显然该可听阈声压的声压级即为零分贝。

灵敏度是话筒在单位声压激励下输出电压与输入声压的比值,其单位是mV/Pa。

为与电路中电平的度量一致,灵敏度也可以分贝值表示。

早期分贝多以单位dBm和dBV表示:
0dBm=1mW/Pa,即把1Pa输入声压下给600Ω负载带来的1mW功率输出定义为0dB;0dBV=1V/μ bar,把在1μbar输入声压下产生的1V电压输出定义为0dB。

现在的分贝则以单位dBμ表示:
0dBμ=0.775V/Pa,即将1Pa输入声压下话筒0.775V电压输出定义为0dB (这样就把话筒声压-电压转换后的电平度量,统一到电路中普遍采用的0dBμ= 0.775V这一参考单位)。

显然,不论灵敏度如何表示,我们都可将它转换为dBμ,前提是行输入统一到Pa这个单位(注: 1 Pa=10 μbar)例如:话筒的灵敏度是8mV/Pa,可直接由20lg[(0.008V/Pa)÷(0.775V/Pa)]得出其灵敏度约为-40dBμ。

共模抑制比
为了说明差动放大电路抑制共模信号的能力,常用共模抑制比作为一项技术指标来衡量,其定义为放大器对差模信号的电压放大倍数Aud与对共模信号的电压放大倍数Auc之比,称为共模抑制比,英文全称是Common Mode Rejection Ratio,因此一般用简写CMRR来表示。

差模信号电压放大倍数Aud越大,共模信号电压放大倍数Auc越小,则CMRR越大。

此时差分放大电路抑制共模信号的能力越强,放大器的性能越好。

当差动放大电路完全对称时,共模信号电压放大倍数Auc=0,则共模抑制比CCMR→∞,这是理想情况,实际上电路完全对称是不存在的,共模抑制比也不可能趋于无穷大。

最低共振频率Fo 测试
Fo(最低共振频率)是指扬声器阻抗曲线第一个极大值对应的频率. 单位:赫兹(Hz).
扬声器的阻抗曲线图是扬声器在正常工作条件下,用恒流法或恒压法测得的扬声器阻抗模值随频率变化的曲线。
