灵星雨系统卡参数
L系列参数表灵星雨
输出：4个千兆网口,1个HDMI.
输出：1个千兆网口
纯异步播放盒L3
异步播放盒
双网口，双wifi,支持热点连接
支持U盘/无线/网线直连/局域网更换节目、
支持视频、图片、动画等多种媒体格式
支持文字、图片、视频、天气预报、时间多窗口播放
支持WIFI、4G、以太网
支持外接光感，温度传感器
130万点
最宽1920点，最高1080点
输入: 1路HDMI，1个USB口, 1个网口.

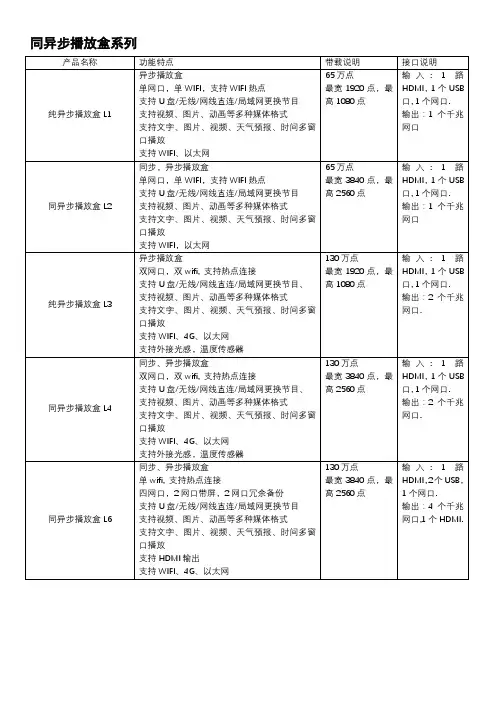

同异步播放盒系列
产品名称
功能特点
带载说明
接口说明
纯异步播放盒L1
异步播放盒
单网口，单WIFI，支持WIFI热点
支持U盘/无线/网线直连/局域网更换节目
支持视频、图片、动画等多种媒体格式
支持文字、图片、视频、天气预报、时间多窗口播放
支持WIFI、以太网
65万点
最宽1920点，最高1080点
输入: 1路HDMI，1个USB口, 1个网口.
输出：2个千兆网口.
同异步播放盒L6
同步、异步播放盒
单wifi,支持热点连接
四网口，2网口带屏，2网口冗余备份
支持U盘/无线/网线直连/局域网更换节目
支持视频、图片、动画等多种媒体格式
支持文字、图片、视频、天气预报、时间多窗口播放
支持HDMI输出
支持WIFI、4G、以太网
பைடு நூலகம்130万点
最宽3840点，最高2560点
输出：1个千兆网口
同异步播放盒L2
同步，异步播放盒
单网口，单WIFI，支持WIFI热点
支持U盘/无线/网线直连/局域网更换节目
灵星雨系统操作说明书
图一至图六安装灵星雨软件
图七安装显卡驱动
图八至图十五设置程序的步骤
图十六至图二十大屏正常工作时显卡的设置
图一：安装软件
图二：
图三图四：
图六：
图七：
图八：
进入软件设置后，在新出现的界面上直接输入linsn密码168就进入到接收卡设置
图九：图十：
图十一：
图十二：在接收卡设置，加载大屏需要
的程序
图十二：设置左图的一些参数，灰度
等级是正常4096，刷新频率不能低于300，扫描移位时钟不能高过18.75，最后的结果是使最大宽度与实际宽度相符合。
发送并保存。
图十三：
显示屏连接：大屏安装时按照我司的箱体编号1-1在左下角，依次往右走，然后调用程序发送并保存至接收卡。
图十四：
图十五：
图十六：图十七：
图十八：
图十九：
显卡设置：ATI2400的显卡设置如图，
显卡设置：ATI2400的显卡设置如图，其它型号的显卡，设置到复制模式。
图二十：。
灵星雨调试步骤
灵星雨控制卡调试步骤一．①：首先在设置之前我们先要确定好台式机电脑是否安装了显卡且显卡驱动也要安装好（笔记本自带集显或独显，我们只需要看驱动是否安装好就行，一般笔记本有HDMI 高清接口），②：显卡这一步安装好后，我们要把显示模式改为复制模式，这样电脑和LED显示屏才能同步显示，在控制面板选项里找到显卡控制面板更改即可，同时电脑的分辨率和LED屏的分辨率也要改为一样（如电脑的分辨率为1024*768，那面LED屏的分辨率也要改为1024*768）。
二．打开LED演播室控制软件，点击设置选项——软件设置界面——输入linsn——输入密码为：168三．进入发送卡界面，①显示模式：改为和电脑的一样，查看自己电脑的分辨率就知道了，②屏幕参数：主要设置整个屏的宽度和高度。
发送卡一般就设置这两步就可以了，设置好后，最后点击保存到发送卡就可以了。
四．接收卡设置：①：灯板芯片一般为：通用芯片，全彩屏的刷新频率一般为600——900之间，③：灰度级数：65536标准，低灰效果：高刷新正常亮，④：带载设置：此设置是每张接收卡所带载的板子的宽度和高度，（注意：不是整个屏的宽度和高度，很多人容易搞混）。
⑤：加载文件，如果我们之前有做过同样的屏，可以从文件中加载即可，没有的话，只能智能设置，根据屏幕提示一步一步往下操作，加载好文件后，点击发送到接收卡，看屏幕显示是否正常，如果正常，我们再点保存到文件，名称备注好，以备后用！五：显示屏连接设置：①设置方式为：标准显示屏，②类型：全彩实像素屏，③，水平卡数和垂直卡数，就是横着有几个接收卡，竖着有几个接收卡，有几个就选几个，④卡的走线，根据实际网线的走线来排列序号和设置每张卡带载的板子的宽度和高度就可以了，⑤最后点击发送到接收卡，看屏幕是否正常，正常的话，保存好设置的文件，以备后用！调试完成。
灵芯雨多功能卡使用与说明
灵星雨多功能介绍和使用多功能卡接口说明
1、远程控制大屏电源
有信号传输到功能卡上面时，功能卡的接线端会相通产生回路，power1、power2、power3可以用于此功能。
（如下图3）FAN1、FAN2用于控制风扇、空调
2. 内部温度、外部温度
内部温度通过功能板上面的热敏电阻反馈回来的温度。
（RT2）
外部温度通过10P排线的3、4脚连接的热敏电阻取得，它可以通过温、湿度播放窗到屏上去。
3. 自动亮度
它由10P排线所接的光敏电阻所取得，根据天气变化的光度来决定屏的亮度。
4. 声音传输（必须配用802型发送卡）
从电脑声卡接到发送卡上（音频线），发送卡再通过网线或者光纤传到功能卡上，再由功能卡的音频输出口连接功放。
5. 连接视图
6. 设置版面
1.首先打开LED演播室，点击设置——软件设置——在键盘上输入“linsn”——密码168进入接收卡设置界面。
选择允许功能卡亮度选项。
2.
选择允许亮度自动调节就是让功能卡根据外部环境亮度来调节LED大屏幕亮度。
7．参数设定
修正：修正外界温度（例如37度）和温度感应器测得温度（例如36.5
度）的误差。
则修正值为：0.5
图3注：A1、A2为交流接触器的控制端，可以用万用表量出. 220V远程控制大屏电源。
(如下图)。
LED显示屏同步灵星雨控制系统设置
LED显示屏同步灵星雨控制系统设置LED显示屏同步灵星雨控制系统设置1•安装软件：从光盘打开标有ledstudiolO的安装文件。
注意：在安装的过程中会弹出一个提示是否安装CP210USB驱动的窗口，请点击中间Install字样的选项安装即可。
注：有时软件提示输入序列号，则键入888888就可以了。
2•发送卡设置：打开演播室软件点设置'菜单，选软件设置”然后直接在键盘键入五个小写英文字母linsn，”弹岀密码窗输入密码168”确定就可进入到设置硬件参数”的界面。
然后进发送卡”巴显示模式选中所用的模式，保存到发送卡。
然后进行显卡设置：右键鼠标进入到显卡的属性”点设置”进高级选项中打开控制中心，然后在设置多个显示器功能中选择复制模式。
观察发送卡数据灯（绿灯）快速闪烁即可。
（注意：根据本人多年维修同步LED显示屏经验，一般同步屏整屏不亮，均为此处电脑设置有故障导致。
）3•接收卡设置：进入到设置硬件参数”的界面。
然后进接收卡”作智能设置”（具体操作详见LED控制系统使用手册），需要注意的是：（1）发送卡要从U 口输岀网线给接收卡（如用D 口输岀网线则智能设置是没有变化的。
），（2）显卡不能选扩展到第二监视器。
（3）接收卡的控制范围由四个方面来决定：LED刷新频率；灰度级别；扫描移位时钟；屏体的扫描方式。
LED刷新频率和灰度级别越大接收卡带的宽度就越窄，而扫描移位时钟越大则宽度越大，但扫描移位时钟不是无限制加大的，如屏体岀现闪点则说明该屏时钟上得太高。
而接收卡控制的高度是由屏体的扫描方式来定的（单指灯板左右级连，如为上下级连则相反。
），如全彩8扫每区8行，灯板级连从右到左，【接收卡有16组红绿蓝（全彩）数据，有32组红绿（双色）数据，每区几行是指一组红绿蓝数据带的行高。
（单指灯板左右级连）】则16*8=128像素点高；如全彩8扫每区16行，灯板级连从右到左，则16*16=256像素点高。
如双色16扫每区16 行, 灯板级连从右到左，则32*16=512像素点高。
LED显示屏同步灵星雨控制系统设置
LED显示屏同步灵星雨控制系统设置LED显示屏同步灵星雨控制系统设置1．安装软件：从光盘打开标有“ledstudio10”的安装文件。
注意：在安装的过程中会弹出一个提示是否安装CP210USB驱动的窗口，请点击中间“Install”字样的选项安装即可。
注：有时软件提示输入序列号，则键入888888就可以了。
2．发送卡设置：打开演播室软件点“设置”菜单，选“软件设置”，然后直接在键盘键入五个小写英文字母“linsn”，弹出密码窗输入密码“168”确定就可进入到“设置硬件参数”的界面。
然后进“发送卡”把显示模式选中所用的模式，保存到发送卡。
然后进行显卡设置：右键鼠标进入到显卡的“属性”点“设置”进高级选项中打开控制中心，然后在设置多个显示器功能中选择复制模式。
观察发送卡数据灯（绿灯）快速闪烁即可。
（注意：根据本人多年维修同步LED显示屏经验，一般同步屏整屏不亮，均为此处电脑设置有故障导致。
）3．接收卡设置：进入到“设置硬件参数”的界面。
然后进“接收卡”作“智能设置”（具体操作详见LED控制系统使用手册），需要注意的是：（1）发送卡要从U口输出网线给接收卡（如用D口输出网线则智能设置是没有变化的。
），（2）显卡不能选扩展到第二监视器。
（3）接收卡的控制范围由四个方面来决定：LED 刷新频率；灰度级别；扫描移位时钟；屏体的扫描方式。
LED刷新频率和灰度级别越大接收卡带的宽度就越窄，而扫描移位时钟越大则宽度越大，但扫描移位时钟不是无限制加大的，如屏体出现闪点则说明该屏时钟上得太高。
而接收卡控制的高度是由屏体的扫描方式来定的（单指灯板左右级连，如为上下级连则相反。
），如全彩8扫每区8行，灯板级连从右到左，【接收卡有16组红绿蓝（全彩）数据，有32组红绿（双色）数据，每区几行是指一组红绿蓝数据带的行高。
（单指灯板左右级连）】则16*8=128像素点高；如全彩8扫每区16行，灯板级连从右到左，则16*16=256像素点高。
灵星雨控制卡
智能化的识别程序可识别双色、全彩、虚拟、灯饰等的各种驱动板的各种扫描方式及各种信号走向，识别率达99%，一套卡在手，做屏无忧。
65536级（64K）灰度内任意设定功能
客户可根据显示屏的情况从无灰度到65536级（64K）灰度之间任意调整，让你的显示屏达到最佳显示效果。
刷新率任意设置、锁相、同步功能
支持容余点插入
可设定每多少点接入一个或多个空像素，用于异型屏。
支持带PWM的驱动芯片
需专用驱动芯片配合，使显示屏效果更完美。
支持硬件逐点校正功能
需专用驱动芯片配合，使显示屏逐点校正效果更好。
支持逐点检测功能
需专用驱动芯片配合，动态地检测显示屏瑕点情况。
逐点校正、逐卡（箱体）校正功能
逐点校正支持单点、2×2点、4×4点和8×8点四种校正模式，最大校正6144点/模块，红绿蓝各256级。逐卡（箱体）校正用于显示屏各箱体间色差校正，红绿蓝各256级。
智能监控
每块接收卡均有温度检测和四路风扇监控输出，可根据用户设定的温度上限智能地控制四路风扇转速。
公司图标显示
当发送卡电源没开启时显示屏自动显示设点的公司图片，图片像素为128X128，颜色数为16K色。
支持16位以内的任意扫描方式
原系统只支持1、2、4、8、16扫描，新系统为1、2、3、4、5、6、7、8、9、10、11、12、13、14、15、16扫描。
智能连接功能
同一块显示屏的多块接收卡/箱体（含备用的）可以任意交换而不需重新设置，接收卡能智能地动识别需显示的内容。
智能监控
每块接收卡均有温度检测和四路风扇监控输出，可根据用户设定的温度上限智能地控制四路风扇转速。
公司图标显示
当发送卡电源没开启时显示屏自动显示设点的公司图片，图片像素为128X128，颜色数为16K色。
最新灵星雨系统教程
接收卡
接收卡
接收卡
连接方法： U口
发送卡
D口
接收卡 接收卡 接收卡
测试功能使用方法(TEST): 1).硬件连接:从发送卡U口输出网线,从最后一张接收卡回流网线给发送卡D口; 2).点右边"Start"再点"stop"最后再点一次"Start",就会自动运行侦测程序.正常情况"sends"和 "Receives"会有数据不断变动,下面的列表应没有内容.当空白列表出现内容时,就表示有问题 了.(注:losts为丢帧,Errors为错误,shorts为短路或网线有问题.)另"sends"和"Receives"为"0"时 表示网线有问题发送卡的U口和D口没有数据回流. 3).测试时间一般10分钟.
3.支持单卡色度空间变换。 设 接收卡 置 设置硬件参数 方 更多设置 色度空间 法
4.支持12 位的HDMI 颜色输入(需九代发送卡配合).
支持12位HDMI颜色深度。深度数值越高，就可以获得更多的色彩。
5.软件亮\色度校正功能
可实现1024 级单点色度校正;(其它系统一般只能支持256级色度校正)
显示屏监控 箱体/卡监控 温度
16.湿度监控（需另购湿度传感器）. 接收卡直接实现，不需多功能卡
17.烟雾监控（需另购烟雾模块）. 接收卡直接实现，不需多功能卡
查 看 : 设置 显示屏监控 位 置
箱体/卡监控
湿度/烟雾
18.超高刷新率，高灰度 ,可从一级亮度起灰。
新增可选刷新率模式，超高刷新模式是标准模式(客户原来可达到的刷新率)的 8-128倍，并且可上65536级灰度.实现灰度和刷新率分离，不管上多少的刷新率， 灰度都可上16bit（65536级）灰度。
灵星雨控制卡设置
灵星雨系统调试设置步骤1．安装软件：从光盘打开标有“ledstudio10”的安装文件(也可上灵星雨官方网站下载)。
注意：在安装的过程中会弹出一个提示是否安装 CP210USB 驱动的窗口，请点击中间“Install”字样的选项安装即可。
注：有时软件提示输入序列号，则键入 888888 就可以了。
2．显卡设置：右键鼠标进入到显卡的“属性”点“设置”进高级选项中打开控制中心，然后在设置多个显示器功能中选择复制模式。
观察发送卡数据灯（绿灯）快速闪烁即可。
（注意：根据本人多年维修同步 LED 显示屏经验，一般同步屏整屏不亮，均为此处电脑设置有故障导致。
）3．接收卡设置：打开演播室软件点“设置”菜单，选“软件设置”，然后直接在键盘键入五个小写英文字母“linsn”，弹出密码窗输入密码“168”确定就可进入到“设置硬件参数”的界面。
需要注意的是：（1）发送卡要从 U 口输出网线给接收卡（如用 D 口输出网线则智能设置是没有变化的。
），（2）显卡不能选扩展到第二监视器。
（3）接收卡的控制范围由四个方面来决定： LED 刷新频率；灰度级别；扫描移位时钟；屏体的扫描方式。
LED 刷新频率和灰度级别越大接收卡带的宽度就越窄，而扫描移位时钟越大则宽度越大，但扫描移位时钟不是无限制加大的，如屏体出现闪点则说明该屏时钟上得太高。
而接收卡控制的高度是由屏体的扫描方式来定的（单指灯板左右级连，如为上下级连则相反。
），如全彩 8 扫每区 8 行，灯板级连从右到左，【接收卡有 16 组红绿蓝（全彩）数据，有 32 组红绿（双色）数据，每区几行是指一组红绿蓝数据带的行高。
（单指灯板左右级连）】则 16*8=128 像素点高；如全彩 8 扫每区 16 行，灯板级连从右到左，则 16*16=256 像素点高。
如双色 16 扫每区 16 行，灯板级连从右到左，则 32*16=512 像素点高。
接收卡设置1.首先，打开 LED 演播室。
灵星雨系统调试设置步骤培训课件
灵星雨系统调试设置步骤1．安装软件：从光盘打开标有“ledstudio10”的安装文件(也可上灵星雨官方网站下载)。
注意：在安装的过程中会弹出一个提示是否安装 CP210USB 驱动的窗口，请点击中间“Install”字样的选项安装即可。
注：有时软件提示输入序列号，则键入 888888 就可以了。
2．显卡设置：右键鼠标进入到显卡的“属性”点“设置”进高级选项中打开控制中心，然后在设置多个显示器功能中选择复制模式。
观察发送卡数据灯（绿灯）快速闪烁即可。
（注意：根据本人多年维修同步 LED 显示屏经验，一般同步屏整屏不亮，均为此处电脑设置有故障导致。
）3．接收卡设置：打开演播室软件点“设置”菜单，选“软件设置”，然后直接在键盘键入五个小写英文字母“linsn”，弹出密码窗输入密码“168”确定就可进入到“设置硬件参数”的界面。
需要注意的是：（1）发送卡要从 U 口输出网线给接收卡（如用 D 口输出网线则智能设置是没有变化的。
），（2）显卡不能选扩展到第二监视器。
（3）接收卡的控制范围由四个方面来决定： LED 刷新频率；灰度级别；扫描移位时钟；屏体的扫描方式。
LED 刷新频率和灰度级别越大接收卡带的宽度就越窄，而扫描移位时钟越大则宽度越大，但扫描移位时钟不是无限制加大的，如屏体出现闪点则说明该屏时钟上得太高。
而接收卡控制的高度是由屏体的扫描方式来定的（单指灯板左右级连，如为上下级连则相反。
），如全彩 8 扫每区 8 行，灯板级连从右到左，【接收卡有 16 组红绿蓝（全彩）数据，有 32 组红绿（双色）数据，每区几行是指一组红绿蓝数据带的行高。
（单指灯板左右级连）】则 16*8=128 像素点高；如全彩 8 扫每区 16 行，灯板级连从右到左，则 16*16=256 像素点高。
如双色 16 扫每区 16 行，灯板级连从右到左，则 32*16=512 像素点高。
接收卡设置1.首先，打开 LED 演播室。
常用LED控制卡参数表2015-05-30
灵星雨控制系统带载点数表
以上控制系统所带点数仅供参考，最终以单元板所带点数为准。
计算接收卡公式：屏体长点数÷接收卡长点数
屏体高点数÷接收卡高点数
计算结果相乘得出为屏所需接收卡数
例：屏长点数320，屏高点数256（此屏为全彩8扫8行）320÷256=2 256÷128=2 2X2=4
（注：320÷256=1.25只要有小数点都进一位）
中航ＺＨ系列控制卡最新参数表(网口+ U盘+串口)
中航ＺＨ系列控制卡最新参数表(WIFI+GRPS+U盘+串口+全彩)
卡莱特系统单接收卡控制面积参考表
5A同步卡、5AF双模卡只能带全彩显示屏，效果要比T9A8卡好（全彩屏建议使用5A/5AF卡）
注：标为单色的点数，在用双色单元板时除2就可得到点数。
LED显示屏同步灵星雨控制系统设置
LED显示屏同步灵星雨控制系统设置LED显示屏同步灵星雨控制系统设置1 •安装软件：从光盘打开标有ledstudiolO的安装文件。
注意：在安装的过程中会弹出一个提示是否安装CP210USB驱动的窗口，请点击中间Install字样的选项安装即可。
注：有时软件提示输入序列号，则键入888888就可以了。
2•发送卡设置：打开演播室软件点设置'菜单，选软件设置”然后直接在键盘键入五个小写英文字母linsn ,弹岀密码窗输入密码168”确定就可进入到设置硬件参数”的界面。
然后进发送卡”把显示模式选中所用的模式，保存到发送卡。
然后进行显卡设置：右键鼠标进入到显卡的属性”点设置”进高级选项中打开控制中心，然后在设置多个显示器功能中选择复制模式。
观察发送卡数据灯（绿灯）快速闪烁即可。
（注意：根据本人多年维修同步LED显示屏经验，一般同步屏整屏不亮，均为此处电脑设置有故障导致。
）3•接收卡设置：进入到设置硬件参数”的界面。
然后进接收卡”作智能设置”（具体操作详见LED控制系统使用手册），需要注意的是：（1）发送卡要从U 口输岀网线给接收卡（如用D 口输岀网线则智能设置是没有变化的。
），（2）显卡不能选扩展到第二监视器。
（3）接收卡的控制范围由四个方面来决定：LED 刷新频率；灰度级别；扫描移位时钟；屏体的扫描方式。
LED刷新频率和灰度级别越大接收卡带的宽度就越窄，而扫描移位时钟越大则宽度越大，但扫描移位时钟不是无限制加大的，如屏体岀现闪点则说明该屏时钟上得太高。
而接收卡控制的高度是由屏体的扫描方式来定的（单指灯板左右级连，如为上下级连则相反。
），如全彩8扫每区8行，灯板级连从右到左，【接收卡有16组红绿蓝（全彩）数据，有32组红绿（双色）数据，每区几行是指一组红绿蓝数据带的行高。
（单指灯板左右级连）】则16*8=128像素点高；如全彩8扫每区16行，灯板级连从右到左，则16*16=256像素点高。
如双色16扫每区16行，灯板级连从右到左，则32*16=512像素点高。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
发送卡全彩802(TS802) 主要特点
完全兼容第七代基于第七代升级开发，原功能不少，新功能更多更强大，系统更稳定更可靠。
可与七代系统混合使用。
支持10位颜色旧系统的8位颜色只能显示256X256X256=1677216种颜色，新系统颜色数为1024X1024X1024=1073741824种颜色，新系统颜色数是旧系统的64倍。
智能连接功能同一块显示屏的多块接收卡/箱体（含备用的）可以任意交换而不需重新设置，接收卡能智能地动识别需显示的内容。
智能监控每块接收卡均有温度检测和四路风扇监控输出，可根据用户设定的温度上限智能地控制四路风扇转速。
公司图标显示当发送卡电源没开启时显示屏自动显示设点的公司图片，图片像素为128X128，颜色数为 16K色。
支持16位以内的任意扫描方式原系统只支持1、2、4、8、16扫描，新系统为1、2、3、4、5、6、7、8、9、10、11、12、13、14、15、16扫描。
支持模块宽度为64以内的任意数旧系统只支持2、4、8、16、32、64宽度的模块，新系统为64以内任意数。
支持异型分割显示每块接收卡最大支持1024段分割，用于异型/文字屏。
支持容余点插入可设定每多少点接入一个或多个空像素，用于异型屏。
支持带PWM的驱动芯片需专用驱动芯片配合，使显示屏效果更完美。
支持硬件逐点校正功能需专用驱动芯片配合，使显示屏逐点校正效果更好。
支持逐点检测功能需专用驱动芯片配合，动态地检测显示屏瑕点情况。
逐点校正、逐卡（箱体）校正功能逐点校正支持单点、2×2点、4×4点和8×8点四种校正模式，最大校正6144点/模块，红绿蓝各256级。
逐卡（箱体）校正用于显示屏各箱体间色差校正，红绿蓝各256级。
智能识别一卡通功能智能化的识别程序可识别双色、全彩、虚拟、灯饰等的各种驱动板的各种扫描方式及各种信号走向，识别率达99%，一套卡在手，做屏无
忧。
65536级（64K）灰度内任意设定功能客户可根据显示屏的情况从无灰度到65536级（64K）灰度之间任意调整，让你的显示屏达到最佳显示效果。
刷新率任意设置、锁相、同步功能刷新率可从10Hz-3000Hz任意设定，刷新率锁相功能使显示屏的刷新锁定在电脑显示器刷新率的整数倍上，杜绝图像撕裂，保证图像完美再现。
锁相同步范围为47Hz-76Hz。
双倍超大带载面积全彩4096级（4K）灰度180Hz刷新率，最大可带512×128，是第六代产品256×128的两倍，全彩静态16384级（16k）灰度300hz，可带160×64是第六代80×64的两倍。
（注：需驱动板能上高时钟30MHz）
双网线热备份功能接收卡的A、B两端口均可作为输入或输出口使用，可用于两台电脑同时控制一块屏，当一台电脑出现问题时，另一台电脑自动接替，也可用于一台电脑双网线控制，当一条网线出现问题时，另一条网线自动接替，使显示屏的正常工作得到最大保障。
多屏同步及组合功能支持一块发送卡控制带多块屏，多块屏的工作状态可任意组合、同步
显示、独立播放等，可通过快捷按键，快速切换。
256级亮度自动调节256级亮度自动调节功能让你的显示亮度调节更加有效。
声音传输功能702型卡集成声音传输，不用另拉音频线即可把声音传到显示屏，双24比特64khz高保真数模及模数转换，让您的显示屏影像效果完美无缺。
程序在线升级功能如果显示屏的接收卡程序需升级，只需打开大屏电源通过LED演播室即可升级程序，无需把接收卡拆离大屏即可升级。
突破传统观念无拨码开关无拨码开关设计，所有设置通过电脑设置。
测试功能接收卡集成测试功能，不用接发送卡即可测试显示屏，斜线、灰度、红、绿、蓝、全亮等多种测试模式。
超长传输距离传输最大达170米（实测），保证传输140米。
配套软件LED演播室10.0
接收卡801
主要特点
逐点校正、逐卡（箱体）校正功能逐点校正支持单点、2×2点、4×4点和8×8点四种校正模式，最大校正6144点/模块，红绿蓝各256级。
逐卡（箱体）校正用于显示屏各箱体间色差校正，红绿蓝各256级。
智能识别一卡通功能智能化的识别程序可识别双色、全彩、虚拟、灯饰等的各种驱动板的各种扫描方式及各种信号走向，识别率达99%，一套卡在手，做屏无忧。
65536级（64K）灰度内任意设定功能客户可根据显示屏的情况从无灰度到65536级（64K）灰度之间任意调整，让你的显示屏达到最佳显示效果。
刷新率任意设置、锁相、同步功能刷新率可从10Hz-3000Hz任意设定，刷新率锁相功能使显示屏的刷新锁定在电脑显示器刷新率的整数倍上，杜绝图像撕裂，保证图像完美再现。
锁相同步范围为47Hz-76Hz。
双倍超大带载面积全彩4096级（4K）灰度180Hz刷新率，最大可带512×128，是第六代产品256×128的两倍，全彩静态16384级（16k）灰度300hz，可带160×64是第六代80×64的两倍。
（注：需驱动板能上高时钟30MHz）
双网线热备份功能接收卡的A、B两端口均可作为输入或输出口使用，可用于两台电脑同时控制一块屏，当一台电脑出现问题时，另一台电脑自动接替，也可用于一台电脑双网线控制，当一条网线出现问题时，另一条网线自动接替，使显示屏的正常工作得到最大保障。
多屏同步及组合功能支持一块发送卡控制带多块屏，多块屏的工作状态可任意组合、同步
显示、独立播放等，可通过快捷按键，快速切换。
256级亮度自动调节256级亮度自动调节功能让你的显示亮度调节更加有效。
程序在线升级功能如果显示屏的接收卡程序需升级，只需打开大屏电源通过LED演播室即可升级程序，无需把接收卡拆离大屏即可升级。
突破传统观念无拨码开关无拨码开关设计，所有设置通过电脑设置。
测试功能接收卡集成测试功能，不用接发送卡即可测试显示屏，斜线、灰度、红、绿、蓝、全亮等多种测试模式。
超长传输距离传输最大达170米（实测），保证传输140米。
配套软件LED演播室8.0
分线701(EB701)
主要特点
EB701是专多显示屏或超大显示屏等设计的，该卡有两个输入口，8个输出口，支持1分8或两个2分4，功能自动切换，当用作1分8使用时支持多卡级联，最多可级联8块卡成为1分64。
外形尺寸。
