灵星雨系统调试设置步骤

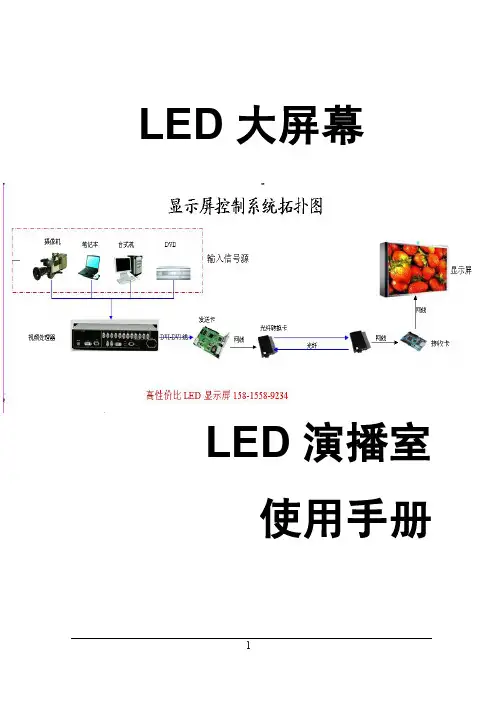

LED大屏幕10.28演播室手册,LED演播室使用手册,灵星雨LED控制卡系统调试方法
第五章 图片显示............................................................... 30 5.1 新建图片节目窗...................................................30 5.2 设置图片节目窗...................................................30 5.3 打开播放文件.......................................................31 5.4 设置播放图片属性...............................................32 5.5 插入背景图片、出场音乐和文字.......................33
第四章 文字显示............................................................... 21 4.1 在文本窗中播放...................................................21 4.2 在单行文本窗中播放...........................................23 4.3 在静止文本窗中播放...........................................25 4.4 在图文窗中打开文本文件播放...........................26 4.5 在文件窗图片文件上叠加文字...........................29 4.6 在播放中插播通知文字.......................................29
灵星雨系统
灵星雨系统空点设置
1、在接收卡界面的行消隐时间那里输入“manual”字母；
2、进入manual界面之后，直接把
“80——VerySkipDot”改为模组实际宽度减一50-1=49
“81——SkipDot”改为空点数加一64-50=14+1=15
2进入manual界面之后直接把80veryskipdot改为模组实际宽度减一5014981skipdot改为空点数加一64501411583widthext改为1145mskipdot改为13改完之后再点击确定
灵星雨程序升级
1、在接收卡界面的行Leabharlann 隐时间那里输入“cfxoki”字母；
2、进入升级系统卡程序界面，在选择所要升级的程序文件；
“83——WidthExt”改为1
“145——MSkipDot”改为1
3、改完之后，再点击确定；
4、再把模组宽度改为实际宽度；（不要设置空点在里面）；
灵星雨调试步骤
灵星雨控制卡调试步骤一．①：首先在设置之前我们先要确定好台式机电脑是否安装了显卡且显卡驱动也要安装好（笔记本自带集显或独显，我们只需要看驱动是否安装好就行，一般笔记本有HDMI 高清接口），②：显卡这一步安装好后，我们要把显示模式改为复制模式，这样电脑和LED显示屏才能同步显示，在控制面板选项里找到显卡控制面板更改即可，同时电脑的分辨率和LED屏的分辨率也要改为一样（如电脑的分辨率为1024*768，那面LED屏的分辨率也要改为1024*768）。
二．打开LED演播室控制软件，点击设置选项——软件设置界面——输入linsn——输入密码为：168三．进入发送卡界面，①显示模式：改为和电脑的一样，查看自己电脑的分辨率就知道了，②屏幕参数：主要设置整个屏的宽度和高度。
发送卡一般就设置这两步就可以了，设置好后，最后点击保存到发送卡就可以了。
四．接收卡设置：①：灯板芯片一般为：通用芯片，全彩屏的刷新频率一般为600——900之间，③：灰度级数：65536标准，低灰效果：高刷新正常亮，④：带载设置：此设置是每张接收卡所带载的板子的宽度和高度，（注意：不是整个屏的宽度和高度，很多人容易搞混）。
⑤：加载文件，如果我们之前有做过同样的屏，可以从文件中加载即可，没有的话，只能智能设置，根据屏幕提示一步一步往下操作，加载好文件后，点击发送到接收卡，看屏幕显示是否正常，如果正常，我们再点保存到文件，名称备注好，以备后用！五：显示屏连接设置：①设置方式为：标准显示屏，②类型：全彩实像素屏，③，水平卡数和垂直卡数，就是横着有几个接收卡，竖着有几个接收卡，有几个就选几个，④卡的走线，根据实际网线的走线来排列序号和设置每张卡带载的板子的宽度和高度就可以了，⑤最后点击发送到接收卡，看屏幕是否正常，正常的话，保存好设置的文件，以备后用！调试完成。
LED全彩显示屏灵星雨同步系统的调试流程
第一步：检查发送卡的绿灯是否有规律闪烁，闪烁转第三步，如果不闪烁，重新启动，没进win98/2k/xp之前检查绿灯是否有规律闪烁,如闪烁转第二步操作，请检查DVI线连线是否连接好，如果问题没解决为发送卡、显卡和DVI线三者之一有故障，请分别更换后重复第一步。
第二步：请按说明书进行设置或重新安装后再设置，直到发送卡绿灯闪烁，否则重复第一步。
第三步：检查接收卡绿灯（数据灯）是否与发送卡绿灯同步闪烁，如果闪烁转第五步，检查红灯（电源）是否亮，如果亮转第四步，不亮检查黄灯（电源保护）是否亮，如不亮检查电源是否接反或电源无输出，如亮检查电源电压是否为5V，如是关掉电源，去掉转接卡及50P排线在试，如问题没解决为接收卡故障，更换接收卡，重复第三步。
第四步：检查网线是否连接良好或太长，检查网线是否按标准制作，按国标压法制作网线，如问题没解决为接收卡故障，更换接收卡，重复第三步。
第五步：检查大屏电源灯是否亮，如不亮转第四步，检查转接卡接口定义线是否与单元板匹配。
看似短暂的一生，其间的色彩，波折，却是纷呈的，深不可测的，所以才有人拼尽一切阻隔，在路漫漫中，上下而求索。
不管平庸也好，风生水起也罢，其实谁的人生不是顶着风雨在前行，都在用平凡的身体支撑着一个看不见的灵魂?有时候行到风不推身体也飘摇，雨不流泪水也湿过衣衫，而让我们始终坚持的除了一份信念：风雨总会过去，晴朗总会伴着彩虹挂在天边。
一定还有比信念还牢固的东西支撑着我们，那就是流动在心底的爱，一份拳拳之爱，或许卑微，却是我们执著存在这个世界上，可以跨越任何险阻的勇气、力量和最美丽的理由。
人生的途程积累了一定的距离，每个人都成了哲学家。
因为生活会让我们慢慢懂得：低头是为了抬头，行走是为了更好地休憩，不阅尽沧桑怎会大度，没惯见成败怎会宠辱不惊，不历经纠结怎会活得舒展？看清才会原谅，有时的无动于衷，不是不屑，不是麻木，而是不值得。
有时痛苦，不是怕失去，不是没得到，而是因为自私，不肯放手，不是自己的，也不想给。
LED显示屏同步灵星雨控制系统设置
LED显示屏同步灵星雨控制系统设置LED显示屏同步灵星雨控制系统设置1．安装软件：从光盘打开标有“ledstudio10”的安装文件。
注意：在安装的过程中会弹出一个提示是否安装CP210USB驱动的窗口，请点击中间“Install”字样的选项安装即可。
注：有时软件提示输入序列号，则键入888888就可以了。
2．发送卡设置：打开演播室软件点“设置”菜单，选“软件设置”，然后直接在键盘键入五个小写英文字母“linsn”，弹出密码窗输入密码“168”确定就可进入到“设置硬件参数”的界面。
然后进“发送卡”把显示模式选中所用的模式，保存到发送卡。
然后进行显卡设置：右键鼠标进入到显卡的“属性”点“设置”进高级选项中打开控制中心，然后在设置多个显示器功能中选择复制模式。
观察发送卡数据灯（绿灯）快速闪烁即可。
（注意：根据本人多年维修同步LED显示屏经验，一般同步屏整屏不亮，均为此处电脑设置有故障导致。
）3．接收卡设置：进入到“设置硬件参数”的界面。
然后进“接收卡”作“智能设置”（具体操作详见LED控制系统使用手册），需要注意的是：（1）发送卡要从U口输出网线给接收卡（如用D口输出网线则智能设置是没有变化的。
），（2）显卡不能选扩展到第二监视器。
（3）接收卡的控制范围由四个方面来决定：LED 刷新频率；灰度级别；扫描移位时钟；屏体的扫描方式。
LED刷新频率和灰度级别越大接收卡带的宽度就越窄，而扫描移位时钟越大则宽度越大，但扫描移位时钟不是无限制加大的，如屏体出现闪点则说明该屏时钟上得太高。
而接收卡控制的高度是由屏体的扫描方式来定的（单指灯板左右级连，如为上下级连则相反。
），如全彩8扫每区8行，灯板级连从右到左，【接收卡有16组红绿蓝（全彩）数据，有32组红绿（双色）数据，每区几行是指一组红绿蓝数据带的行高。
（单指灯板左右级连）】则16*8=128像素点高；如全彩8扫每区16行，灯板级连从右到左，则16*16=256像素点高。
LED显示屏灵星雨软件使用说明
LED显示屏灵星雨软件使用说明灵星雨是众多LED显示屏厂家所使用的控制卡，其质量稳定、功能强大、控制效果好，下文是灵星雨控制卡配套的软件使用说明调试的主要步骤如下：一、电脑打开复制模式1、电脑空白处单击鼠标右键，选择“屏幕分辨率”2、然后选择“复制这些显示”即可二、打开LedSet软件（可从配套光盘安装或者到灵星雨官方站下载安装）1、查看状态“已连接”，点“显示屏配置”进入发送卡界面2、设置发送卡界面参数，设置完成后点“保存到发送卡”①硬件信息：读取发送卡型号和版本号②显示模式：分辨率：设置与电脑显示器分辨率一致发送卡频率：60HZ③屏幕参数:设置宽度：与发送卡带载宽度一致起点X：平移水平坐标起点Y：平移垂直坐标宽度系数：实现画面水平缩放（大屏宽度/电脑分辨率宽度）高度系数：实现画面垂直缩放（大屏高度/电脑分辨率高度）三、接收卡设置1、设置模组参数，点“2、智能设置”进入“智能设置向导1”①显示屏类型选择：单色、双色、全彩、全彩虚拟②灯板芯片：指模组上的驱动芯片（如在选项中找不到对应芯片则选通用芯片）③模块信息：LED显示屏灯板类型：模组像素点是16的倍数选择常规，不是就选择复杂（有抽点）点数：X（宽度） Y（高度）注：指的是模组像素点④ 每口数据组数：RV908接收卡要填 2 ， RV901接收卡带转接板，需要确定转接板类型，看接口定义选择（看有几组RGB数据就是几）⑤ 行译码方式：模组的译码芯片，四扫以上基本都是138译码（不包含四扫）新架构：新架构程序打勾（接收卡日期是2017年10月份往后的），老程序不打勾3、设置完成都点击“下一步”进入下一智能向导步骤间隔行要加一行亮行（如亮两行中间有一行不亮，那间隔行数得加一行选择2）根据模组闪点描点，亮哪个点就点哪个点，描点完成后会出现提示，点确定再点完成回到接收卡界面4、优化参数①带载设置：实际宽度：接收卡带载宽度实际高度：接收卡带载高度注：填写整屏中接收卡最大带载的带载宽度和高度工作模式：RV908卡选择8型24组数据输出方式：对开或多开对应选择②性能/效果设置移位时钟:16.67-21.43之间，值越大，刷新越高灰度级数：考虑刷新（选择65536极限刷新）考虑灰度 (选择65536品质优先)低灰效果：室内（选择高刷新较低亮或低亮度）户外（选择高刷新正常量或较高亮行消隐时间：默认值300，选择极限刷新的时候，值要改为1000 新架构：接收卡程序是新架构程序打勾，老程序不打勾5、设置完成后点击“发送到接收卡”，然后“保存到接收卡” 把设置好的参数文件保存，再点“保存到文件”，“*”去掉重命名一下，保存到自己能找到的位置（建议先保存到桌面再备份）6、如已有参数文件可跳过“智能设置”等步骤，直接点击“从文件加载”，选择正确的RCG文件，然后“发送到接收卡”，“保存到接收卡”即可四、显示屏连接1、做连接图①接收卡数量：水平卡数：发送卡水平带载接收卡的数量垂直卡数：发送卡垂直带载接收卡的数量②其他：网口号：1(U) 表示发送卡U口(靠近灯的网口)1(D)表示发送卡D口(靠近DVI口的网口)宽度和高度：接收卡实际带载的宽度和高度兼容旧程序:老程序需要打勾设置完成点击发送，保存到接收卡2、把设置好的参数保存，点“保存到文件” “*”去掉重命名文件，保存到自己能找到的位置（建议先保存到桌面再备份）4、如有做好的显示屏连接CON文件，可跳过做连接图步骤，直接点“从文件加载” 选择正确的RCG文件，然后“发送到接收卡”，“保存到接收卡”即可显示屏调试好以后，就可以使用《LED演播室》在LED显示屏上编辑和播放内容了。
灵星雨七代卡
第七代控制系统使用手册一、进入设置对话框在菜单下点“软件设置”后，输入“linsn”六个小写字母（注意电脑上没有显示）即可进入设置对话框，如下图。
二、发送卡设置发送卡设置非常简单，如果你的显示屏工作在1024×768模式不用设置即可工作，否则需选择需要的显示模式，再点“保存到发送卡”即可。
三、接收卡设置接收卡设置也很简单，对于新的驱动板接好后点“智能设置”，按提示输入驱动板上亮的情况后（详细步骤如下），即可识别出驱动板的扫描模式等各种设置。
再根据需求调整刷新率、移位时钟，灰度级别等参数即可。
最后不要忘了要点“保存到文件”即可保存设置参数到电脑文件。
对于已经设置过的旧驱动板，只需点“从文件加载”再点“发送到接收卡”，接收卡就能正常工作了。
点“保存到接收卡”可把接收卡设置信息永久保存到接收卡。
智能设置步骤：1、点击智能设置，进入智能设置。
2、选择显示屏种类（单色、双色、全彩实像素、全彩虚拟像素）选择其中一种。
3、输入一个模组的多少像素点，宽度多少点（X），高度多少点（Y），一个模组数据接口数几个，每个接口数据组有几个数据组，如全彩的来说有几个R、G、B。
4、数据类型，（红、绿、蓝），红绿蓝合一串行，红绿蓝合一四点串行。
5、选行译码方式（不知道或不在下面选项中，静态不需译码、无译码芯片直接驱动行管有OE，无译码直接驱动无OE、芯片138译码，芯片139译码等）6、选模块级联方向，从显示屏正面看数据从右到左、从左到右、从上到下、从下到上7、看灯板变化1、2选项中一项显示状态如果1显示白色、2显示黑色。
8、看灯板1、2跟进行比较那一个亮，那一个暗，比如1比2亮。
9、看灯板显示什么颜色，比如1显红色，2显绿色。
10、看灯板亮一行或多行，多行的时候，中间间隔多少行（含亮一行）先中即可。
11、看灯板显示哪一个点亮，然后点击电脑上相对应的点，每点完一个点灯板会提示点击下一个点，所有点选择完毕后会提示。
然后点下步。
最新灵星雨系统教程
功能特点： 1 双路MOSFET,5A 2 集成行消隐电路，消除LED屏的暗亮 3 集成74HC138译码，无需外接74HC138 4 集成74HC123停止扫描保护，无需外接74H123 5 温度保护功能，温度高于 125度时自动关断 6 高速开关，开关速度为30ns 7 低导通电阻50mΩ (I=5A)
设置硬件参数 显示屏连接 单点校正 色度校正
6.支持配置文件回读.
（通过LED演播室软件来读取接收卡的RCG文件，不需重做智能设置）
7.支持程序复制.
用于好的接收卡（通过10P排线BACKUP接口）激活掉程序的接收卡。 用10P排线连接好 按一下测试按钮
10P排线
正常接收卡
掉程序接收卡
8.支持双接收卡热备份,用于要求极高的演出屏.
1.板载12个 HUB75的16P接 口,不再需转接 卡. 2.带载12个模组 并行数据，实现更 高度，提高百 高刷新. 分之30高度。
4.提供一个90度 26P接口，方便PCB 对接设计. 5.提供16组串行输 出数据用于灯饰和 彩幕. 6.控制系统免电源 设计,每个口都提 供VCC脚,可取单元 板的电源给控制系 统供电.
发送卡
801、802、803发送卡对比 发送卡功能
单色、双色、全彩（网格屏/光栅屏/异形屏/虚拟屏等）
801
802
803
支持
支持 支持 支持 支持
支持
支持 支持 支持 支持 支持
支持
支持 支持 支持 支持 支持
带载点数：655360*2(例如1280*1024,2048*640)
支持显示模式：640*480 . 800*600 . 1024*768 . 1280*768 . 1280*800 .1280*1024 .1440*900 . 1440*1080 1600*1200 .1680*1050 . 1728*1296 . 1920*1080 .1920*1200 . 2048*1152 . 2048*1280
灵星雨同步卡调试经验谈
灵星雨同步卡调试经验谈灵星雨同步卡调试经验谈所在公司有一段时间在做同步显示屏灵星雨的同步卡使用的最多在调试的时候遇到许多问题所以有必要总结一下经验和同行交流一下。
灵星雨八代卡调试步骤 1.安装板卡板卡包括灵星雨发送卡显卡【我们常用的是华硕ATI2400】还有连接线包括连接接收卡的直通网线【线序白橙橙白绿蓝白蓝绿白棕综】一个串口转电话水晶头的控制线还有一根发送卡与显卡的信号连接线。
:连接好线路开启计算机电源这时候正常的话发送卡上的LED指示灯应该是闪烁的。
这时候安装光盘上的显卡驱动和LED演播室文件。
这些驱动和软件都可以从灵星雨官方网站上直接下最好把光盘上的软件都装上。
重启电脑。
看一看设备管理器里面还有没有没有安装完毕的设备方法是右击桌面上我的电脑图标选择管理出现管理界面后打开树形管理窗口内的设备管理器查看有无设备上出现问号如果出现问号说明驱动没有装好最简单的办法是去灵星雨网站上把所有的驱动下下来安装一遍因为你如果没有这个设备就无法安装驱动的所以不用担心会占用你的磁盘空间。
重启电脑后进入设备管理器现在发现很干净没有问号。
哈哈大功告成一般。
连接大屏信号线开启大屏右击左面空白处进入属性进入显示中的高级现在你会发现有一个ATI显卡的属性界面这样进入里面的显示选项卡把两个显示器都打开。
应用后推出然后在进入属性这是界面上会出现两个显示器图标选中显示器2把里面的把下面的勾选选项中第二个勾选。
现在大屏幕应该是比较花的啥内容你也看不出来。
放心这是因为你没有设置好。
安装LED演播室软件打开界面进入后点击最上面的选项卡设置进入软件设置密码是888 现在把播放窗口初始化一下 X 0 Y 0 横向点数屏幕横向有几个点纵向点数屏幕纵向有几个点设置好以后确定一下在进入上面的软件设置界面输入以下字符 linsn 出现密码框密码为 168 现在进入一个比较隐蔽的界面喽记得有三个选项卡那就一个个的设置喽第一个没啥改的就是把横向系数和纵向系数改改就成。
LED大屏幕10.28演播室手册,LED演播室使用手册,灵星雨LED控制卡系统调试方法介绍
1
6.4 设置播放动画文件属性.......................................38 第七章 表格显示............................................................... 39
7.1 新建表格节目窗...................................................39 7.2 设置表格节目窗...................................................40 7.3 插入并编辑表格...................................................40 第八章 主页显示............................................................... 44 8.1 新建主页节目窗...................................................44 8.2 设置主页节目窗...................................................44 8.3 打开播放文件.......................................................45 第九章 数据库显示........................................................... 47 9.1 新建数据库窗.......................................................47 9.2 设置数据库节目窗...............................................47 9.3 增加 Access 数据库.............................................48 9.4 增加 ODBC 驱动数据库.........................................52 第十章 时间日期............................................................... 53 10.1 新建日期/时间节目窗.......................................53 10.2 设置日期/时间节目窗.......................................53 10.3 设置时间日期.....................................................55 第十一章 外部程序........................................................... 56 11.1 新建节目窗.........................................................56 11.2 设置外部程序节目窗.........................................56 11.3 打开外部程序.....................................................57 第十二章 计时显示........................................................... 59 12.1 新建节目窗.........................................................59 12.2 设置计时节目窗.................................................59 12.3 计时设置.............................................................60 第十三章 VCD/DVD 显示.................................................... 62 13.1 直接播放.............................................................62 13.2 在节目中播放.....................................................62 第十四章 视频输入显示................................................... 64
灵心雨科技最新显示屏安装与调试必知技巧
显示屏像素点
显示屏像素点
显示屏像素点
驱动板
③
驱动板
②
计算机+发送卡
①
接收卡
最大并行输出8路
④
开关电源
驱动板
③
驱动板
驱动板 ④
驱动板
显示屏像素点
显示屏像素点
显示屏像素点
①
显示屏像素点
显示屏像素点
显示屏像素点
根据箱体的标识和安装示意图一一对应安装 于钢结构上
在拼装过程中注意显示屏箱体与箱体之间的 间隙小于1MM.平整度小于1MM.
安装完后检查显示屏水平方向相邻的两个箱体
有无形成上下错位，垂直方向相邻的两个箱体有
无左右错位，错位严重的.影响到显示屏播放效 果和外观的的要进行调整.无法调整的要拆 了重装
系统连线
四.计算机设置
1.计算机显卡设置
2.1).NVIDIA显卡设置
3.在WINDOWS桌面下右键点击桌面空白处。出 现设置菜单，如下图所示：
该口为DVI插口,管脚定义与显示卡一一对应（完全 相同），用附带的DVI电缆线相连接即可。
2、附加功能口
该口为6P的电话线口,通过附带线与RS232(串口)相 连，可提供r校正，灰度控制，开关大屏，锁屏，显 示区域设定等附加功能。本功能需谨慎操作，请仔 细阅读本手册后，按需求使用。
3、外接电源口
该口为５伏的电源口,发送卡外置时使用。
占空比：是指移位时钟的占空比，改变此数据， 可以使扫描移位时钟能上更高时钟。一般设为 50%。
消隐时间：如果显示屏出现有暗亮的情况，可 以通过此项来消除。双色一般设为：3000，全 彩设为：200。如果仍然不能消除可以提高消隐 时间。如果提高到很大，依然无效，请检查接 收卡到显示屏的连接是否正确，尤其要注意OE 信号有没有接反。
灵星雨系统调试设置步骤
灵星雨系统调试设置步骤1．安装软件：从光盘打开标有“ledstudio10”的安装文件(也可上灵星雨官方网站下载)。
注意：在安装的过程中会弹出一个提示是否安装 CP210USB 驱动的窗口，请点击中间“Install”字样的选项安装即可。
注：有时软件提示输入序列号，则键入 888888 就可以了。
2．显卡设置：右键鼠标进入到显卡的“属性”点“设置”进高级选项中打开控制中心，然后在设置多个显示器功能中选择复制模式。
观察发送卡数据灯（绿灯）快速闪烁即可。
（注意：根据本人多年维修同步 LED 显示屏经验，一般同步屏整屏不亮，均为此处电脑设置有故障导致。
）3．接收卡设置：打开演播室软件点“设置”菜单，选“软件设置”，然后直接在键盘键入五个小写英文字母“linsn”，弹出密码窗输入密码“168”确定就可进入到“设置硬件参数”的界面。
需要注意的是：（1）发送卡要从 U 口输出网线给接收卡（如用 D 口输出网线则智能设置是没有变化的。
），（2）显卡不能选扩展到第二监视器。
（3）接收卡的控制范围由四个方面来决定： LED 刷新频率；灰度级别；扫描移位时钟；屏体的扫描方式。
LED 刷新频率和灰度级别越大接收卡带的宽度就越窄，而扫描移位时钟越大则宽度越大，但扫描移位时钟不是无限制加大的，如屏体出现闪点则说明该屏时钟上得太高。
而接收卡控制的高度是由屏体的扫描方式来定的（单指灯板左右级连，如为上下级连则相反。
），如全彩 8 扫每区 8 行，灯板级连从右到左，【接收卡有 16 组红绿蓝（全彩）数据，有 32 组红绿（双色）数据，每区几行是指一组红绿蓝数据带的行高。
（单指灯板左右级连）】则 16*8=128 像素点高；如全彩 8 扫每区 16 行，灯板级连从右到左，则 16*16=256 像素点高。
如双色 16 扫每区 16 行，灯板级连从右到左，则 32*16=512 像素点高。
接收卡设置1.首先，打开 LED 演播室。
灵星雨使用ATI新显卡设置手册
ATI PCI-E显卡使用手册
1.在桌面上单击右键选择”ATI CA TAL YST(R) Control Center”打开A TI 控制中心(如图1,2).
(图1)
2.在右边的菜单中选择”显示器管理器”(如图3).
(图3)
3.在(图3)的”连接的显示器当前被禁用”下面的灰色显示器上单击右键,在弹出的菜单上
选择”复制主机数字面板”(图4),选择”是”保持设置(图5).设置好后(如图6)所示.
(图4)
(图5)
4.如果要设置后台播放则选择”将主显示器扩展至数字面板”,如图7所示..
(图7)
5.如果要播放视频则展开”视频”选择”剧院模式”.在”复制模式显示覆盖”下选择”在所有显示器上都相同”(如图8).单击”应用”按钮.
(图8)。
灵星雨控制卡设置
灵星雨系统调试设置步骤1．安装软件：从光盘打开标有“ledstudio10”的安装文件(也可上灵星雨官方网站下载)。
注意：在安装的过程中会弹出一个提示是否安装 CP210USB 驱动的窗口，请点击中间“Install”字样的选项安装即可。
注：有时软件提示输入序列号，则键入 888888 就可以了。
2．显卡设置：右键鼠标进入到显卡的“属性”点“设置”进高级选项中打开控制中心，然后在设置多个显示器功能中选择复制模式。
观察发送卡数据灯（绿灯）快速闪烁即可。
（注意：根据本人多年维修同步 LED 显示屏经验，一般同步屏整屏不亮，均为此处电脑设置有故障导致。
）3．接收卡设置：打开演播室软件点“设置”菜单，选“软件设置”，然后直接在键盘键入五个小写英文字母“linsn”，弹出密码窗输入密码“168”确定就可进入到“设置硬件参数”的界面。
需要注意的是：（1）发送卡要从 U 口输出网线给接收卡（如用 D 口输出网线则智能设置是没有变化的。
），（2）显卡不能选扩展到第二监视器。
（3）接收卡的控制范围由四个方面来决定： LED 刷新频率；灰度级别；扫描移位时钟；屏体的扫描方式。
LED 刷新频率和灰度级别越大接收卡带的宽度就越窄，而扫描移位时钟越大则宽度越大，但扫描移位时钟不是无限制加大的，如屏体出现闪点则说明该屏时钟上得太高。
而接收卡控制的高度是由屏体的扫描方式来定的（单指灯板左右级连，如为上下级连则相反。
），如全彩 8 扫每区 8 行，灯板级连从右到左，【接收卡有 16 组红绿蓝（全彩）数据，有 32 组红绿（双色）数据，每区几行是指一组红绿蓝数据带的行高。
（单指灯板左右级连）】则 16*8=128 像素点高；如全彩 8 扫每区 16 行，灯板级连从右到左，则 16*16=256 像素点高。
如双色 16 扫每区 16 行，灯板级连从右到左，则 32*16=512 像素点高。
接收卡设置1.首先，打开 LED 演播室。
LED显示屏灵星雨控制系统调试手册
目录第一章 701型、702型卡功能简介 (1)第二章第七代控制系统使用手册 (4)第三章国标网线制作方法 (20)IndexChapter I Model 701 and 702 functions and features (23)Chapter II Model 701 and 702 manual (25)Chapter III Communication cable making method (40)第一章 701型、702型卡功能简介一、千兆技术真正千兆技术，绝不抽帧。
单卡最大支持：701型卡1280×1024，702型卡2048×640，双卡级联最大支持2048×1152。
单网线支持：701型卡1024×640 、1280×512，702型卡1600×400、2048×320。
二、逐点校正、逐卡（箱体）校正功能逐点校正支持单点、2×2点、4×4点和8×8点四种校正模式，最大校正6144点/模块，红绿蓝各256级。
逐卡（箱体）校正用于显示屏各箱体间色差校正，红绿蓝各256级。
三、智能识别一卡通功能智能化的识别程序可识别双色、全彩、虚拟、灯饰等各种驱动板的各种扫描方式及各种信号走向，识别率达99%，一套卡在手，做屏无忧。
四、65536级（64K）灰度内任意设定功能客户可根据显示屏的情况从无灰度到65536级（64K）灰度之间任意调整，让你的显示屏达到最佳显示效果。
五、刷新率任意设置、锁相、同步功能刷新率可从10Hz-3000Hz任意设定，刷新率锁相功能使显示屏的刷新锁定在电脑显示器刷新率的整数倍上，杜绝图像撕裂，保证图像完美再现。
锁相同步范围为47Hz-76Hz。
六、双倍超大带载面积全彩4096级（4K）灰度180Hz刷新率，最大可带512×128，是第六代产品256×128的两倍，全彩静态16384级（16k）灰度300hz，可带160×64，是第六代80×64的两倍（注：需驱动板能上高时钟30MHz）。
灵星雨系统调试设置步骤培训课件
灵星雨系统调试设置步骤1．安装软件：从光盘打开标有“ledstudio10”的安装文件(也可上灵星雨官方网站下载)。
注意：在安装的过程中会弹出一个提示是否安装 CP210USB 驱动的窗口，请点击中间“Install”字样的选项安装即可。
注：有时软件提示输入序列号，则键入 888888 就可以了。
2．显卡设置：右键鼠标进入到显卡的“属性”点“设置”进高级选项中打开控制中心，然后在设置多个显示器功能中选择复制模式。
观察发送卡数据灯（绿灯）快速闪烁即可。
（注意：根据本人多年维修同步 LED 显示屏经验，一般同步屏整屏不亮，均为此处电脑设置有故障导致。
）3．接收卡设置：打开演播室软件点“设置”菜单，选“软件设置”，然后直接在键盘键入五个小写英文字母“linsn”，弹出密码窗输入密码“168”确定就可进入到“设置硬件参数”的界面。
需要注意的是：（1）发送卡要从 U 口输出网线给接收卡（如用 D 口输出网线则智能设置是没有变化的。
），（2）显卡不能选扩展到第二监视器。
（3）接收卡的控制范围由四个方面来决定： LED 刷新频率；灰度级别；扫描移位时钟；屏体的扫描方式。
LED 刷新频率和灰度级别越大接收卡带的宽度就越窄，而扫描移位时钟越大则宽度越大，但扫描移位时钟不是无限制加大的，如屏体出现闪点则说明该屏时钟上得太高。
而接收卡控制的高度是由屏体的扫描方式来定的（单指灯板左右级连，如为上下级连则相反。
），如全彩 8 扫每区 8 行，灯板级连从右到左，【接收卡有 16 组红绿蓝（全彩）数据，有 32 组红绿（双色）数据，每区几行是指一组红绿蓝数据带的行高。
（单指灯板左右级连）】则 16*8=128 像素点高；如全彩 8 扫每区 16 行，灯板级连从右到左，则 16*16=256 像素点高。
如双色 16 扫每区 16 行，灯板级连从右到左，则 32*16=512 像素点高。
接收卡设置1.首先，打开 LED 演播室。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
灵星雨系统调试设置步骤
1．安装软件：从光盘打开标有“ledstudio10”的安装文件(也可上灵星雨官方网站下载)。
注意：在安装的过程中会弹出一个提示是否安装 CP210USB 驱动的
窗口，请点击中间“Install”字样的选项安装即可。
注：有时软件提示输入序列号，则键
入 888888 就可以了。
2．显卡设置：右键鼠标进入到显卡的“属性”点“设置”进高级选项中打开控制中心，然后在设置多个显示器功能中选择复制模式。
观察发送卡数据灯（绿
灯）快速闪烁即可。
（注意：根据本人多年维修同步 LED 显示屏经验，一般同步屏整屏不亮，均为此处电脑设置有故障导致。
）
3．接收卡设置：打开演播室软件点“设置”菜单，选“软件设置”，然后直接在键盘键入五个小写英文字母“linsn”，弹出密码窗输入密码“168”确定就可进入到
“设置硬件参数”的界面。
需要注意的是：（1）发送卡要从 U 口输出网线给接收卡（如用 D 口输出网线则智能设置是没有变化的。
），（2）显卡不能选扩
展到第二监视器。
（3）接收卡的控制范围由四个方面来决定： LED 刷新频率；灰度级别；扫描移位时钟；屏体的扫描方式。
LED 刷新频率和灰度级别
越大接收卡带的宽度就越窄，而扫描移位时钟越大则宽度越大，但扫描移位时钟不是无限制加大的，如屏体出现闪点则说明该屏时钟上得太高。
而接收卡
控制的高度是由屏体的扫描方式来定的（单指灯板左右级连，如为上下级连则相反。
），如全彩 8 扫每区 8 行，灯板级连从右到左，【接收卡有 16 组红
绿蓝（全彩）数据，有 32 组红绿（双色）数据，每区几行是指一组红绿蓝数据带的行高。
（单指灯板左右级连）】则 16*8=128 像素点高；如全彩 8 扫每
区 16 行，灯板级连从右到左，则 16*16=256 像素点高。
如双色 16 扫每区 16 行，
灯板级连从右到左，则 32*16=512 像素点高。
接收卡设置
1.首先，打开 LED 演播室。
左键单击“设置”，从下拉菜单中选择“软件设置”
2．在弹出菜单上输入 linsn（注意不能大写）
3.弹出一个对话窗，输入密码 168
4.进入“硬件参数设置”页面。
并选择“接收卡”
5 点击“从文件加载”选择对应的加载程序。
再把实际宽度和实际高度改为接收卡的所带载的宽度和高度。
（加载程序不对，显示会不正常）如没有加载文件，也可“智能设置”制作扫描文件。
（文件底部有智能设置操作步骤）
6.点击“发送到接收卡”，直接点击确认（默认为所有卡/箱体）。
显示正常后点击“保存到接收卡”。
再选择“保存到文件”，保存这一 RCG.文件。
（方便下次直接调用）
接收卡设置完成
显示屏连接设置
设置完接收卡，现在进入显示屏连接设置,选择“显示屏连接设置”
选择为标准显示屏，全彩实像素屏。
水平卡数和垂直卡数则由实际的来确定。
序号需要
按照显示屏的连接顺序来排列。
网线号的“1D1”和“1U1”需和发送卡的接口匹配。
（发送卡插的是 U 口选择 1U1，插 D 口选择 1D1。
靠指示灯为 U 口）。
点击“发送到接收卡”，显示正常后点击“保存到接收卡”。
再选择“保存到文件”，保存这一 CON.文件。
（方便下次直接调用）
显示屏连接设置完成
显示屏的显示区域设置
在软件设置里面播放窗口设置 LED 屏 1 起点都为 0.宽度和高度由屏的实际数值来确定
.左键单击“设置”，从下拉菜单中选择“设置大屏区域”。
起点全部为 0,显示宽度和高度由
屏的实际值来确定。
设置完毕后点击“保存到显示屏”。
以上所有设置完毕
智能设置
在做智能设置时，只需要关注电脑接出来的第一个接收卡的第一个模组。
其它模组无需理会。
1、在接收卡设置选项中点“智能设置”进入智能设置向导 1。
类型为全彩实像素，“点数X，Y”和“数据接口”及“行译码方式”等是根据模组的参数来确定。
“接收卡工作模式”
选“正常模式”其他参数保持默认。
（如果模组选用的是特别的 IC,例 5041 IC。
则灯板芯片需选择对应的 IC,否则保持默认的通用芯片）设置完成后点下一步。
2、进入智能设置向导 2，根据 LED 大屏幕选择正确的显示状态。
点击下一步。
3、同方式进入智能设置向导 4，智能设置向导 5 （无智能设置向导 3）
4、进入智能设置 7 根据模组上的显示来描点（正面看模组）
描点完成后如下图。
（以下是 P5，P6 描点方式）描点结束后，点击确定并进入下一步。
5、智能设置已完成，现在设置接收卡参数。
移位时钟设为“18.75”，低灰效果设为“高刷新-正常亮”
，灰度级数设为“65536（标准）”工作模式设为“8型 24 组数据”实际宽度和实际高度则根据接收卡实际带载来设置。
其他参数保持默认。
以上智能设置和接收卡设置都已完成。
