模块二 电气控制基本电路
1.三相笼型异步电动机直接起动控制
三相异步电动机的基本结构
三相鼠笼式异步电动机的结构组成
1、单向直接启动控制
点动 图2-1 单向点动线路图
起动:
闭合QS 按下SB
KM线圈通电
KM 主触头闭合 电动机通电旋转。
停止: 松开SB KM线圈失电 电动机断电停止。
KM 主触头断开
图2-2 连续控制电路
连续 控制
起动: 闭合QS 按下SB 1 KM线圈通电 1 主触头闭合 电动机通电旋转。
常开辅助触头闭合,自保
停止: 按下SB 2
K触头断开
1 KM 辅助触头断开
电路中的保护: (1)短路保护:FU1 FU2 (2)过载保护:FR (3)欠压、失压保护:KM
课后请同学们复习今天所学的几个知识点: 1. 什么是自保? 2. 电路中常用的保护措施有哪些?

电气控制的基本电路

电气控制的基本电路

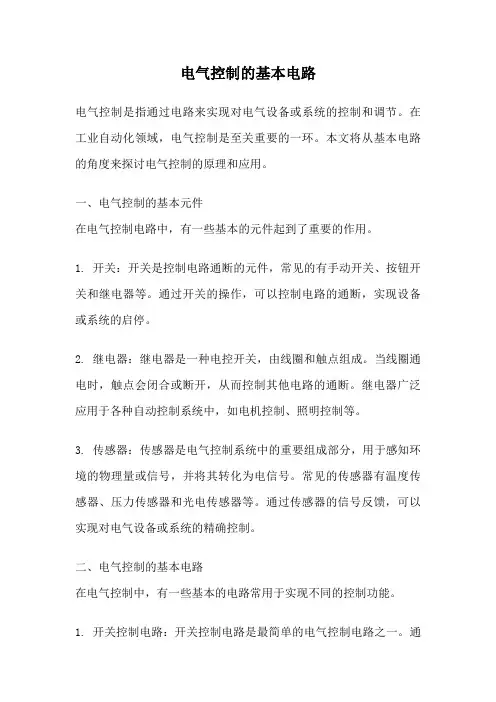

电气控制的基本电路电气控制是指通过电路来实现对电气设备或系统的控制和调节。
