铁氧体磁芯材质
变压器与电感原材料
low profile （扁平特性）适合高密度装配EP core具有高对称性，适合高频平衡变压器
T、UT、 ET、UU TYPE
高磁导率型 低泄漏磁通 不易绕制
磁性材料应用：
二 . 磁芯外形特点比较
型式成本考虑
POT
RM
EE
EER
PQ
EP
Toroidal
磁芯成本
高
高
低
中
高
中
很低
线架成本
低
低
低
中
高
4600~ 5100
7000~ 15000
16000
16000
7000
9000
初始磁导率μi
250~ 15000
15000
10000
4000
14~250
22~90
最高工作温度
125℃
200℃
150℃
300℃
200℃
200℃
铁芯损耗
最低
中
低
最高
低
高
温度稳定性
一般
好
好
一般
好
一般
加工性
良
良
差
良
良
良
价格
低
组成约为：Fe2O3 71%, MnO 20%, 其它为：ZnO 电阻率高(10 ohm-cm) 铁心损耗低 居里温度高 形状：EE，EI，ER，PQ，RM，POT等型式。 用途：功率变压器、EMI共模滤波器、储能电感等
磁性材料介绍：
1.铁氧体磁芯
B）镍锌系
组成约为：Fe2O3 50%, NiO 24%, 其它为：ZnO 电阻率很高(107 ohm-cm) 工作频率高 铁心损耗较锰锌系高 居里温度高 型式：DR，R，环形等。 用途：常模滤波器、储能电感等
铁氧体磁芯经典
软 磁 铁 氧 体 具 有 广 泛 的 用 途
软磁铁氧体制造工艺流程
按照预定的配方称重，把高纯、粉状的氧化物 (如 Fe2O3、Mn3O4、ZnO、NiO、MgO等 ) 混合均匀，再 经过预烧、粉碎、造粒，模压成型为毛坯，在高温 (1200℃—1400℃)下烧结，再通过磨削加工、检查和 包装获得成品。
4H45 (Bs=450mT) 4H50 (Bs=500mT)
更高的使用频率（1）:功率材料 FERROXCUBE： 3C90 (fmax=300kHz) 3F3 (fmax=500kHz) 3F35 (fmax=1MHz ) 3F4 (fmax=2MHz ) 3F5 (fmax=4MHz )
更高的使用频率（2）: 高磁导率材料（更高的阻抗）
纳米晶) 软磁铁氧体(MnZn/NiZn/MgZn) 旋磁材料—— 旋磁铁氧体(尖晶石系/柘榴石系/六角晶系） 矩磁材料—— 磁纪录材料(γ-Fe2O3/CoO)
软磁铁氧体的定义及特征 软磁铁氧体是可表示为下列分子式的尖晶石晶体结构的 磁性材料：
MeO·Fe2O3
式中Me代表锰、镍、锌、铜、镁、钴等二价金属离子。
Bm = E/ 4.44f NAe 式中 Bm为磁通密度的峰值 ( T )
f 为频率 ( Hz ) N为线圈匝数 Ae为有效截面积 ( m2 ) E为励磁电压有效值 (V)
功率损耗的构成
磁滞损耗Ph、涡流损耗Pe和剩余损耗Pr之和构成功率损耗：
Pc＝Ph＋Pe＋Pr＝f ∮BdH + Cf 2Bm2/ρ+ Pr 功率损耗又可用经验公式表示：
6. 居里温度Tc (℃ ) 在该温度下材料由铁磁性(或亚铁磁性) 转变成顺磁性。
7. 电阻率ρ (Ω/m) 具有单位截面积和单位长度的磁性材料的电阻。
东磁铁氧体磁芯
东磁铁氧体磁芯1. 简介东磁铁氧体磁芯是一种特殊的磁性材料，被广泛应用于电子和电气领域，特别是在电感器、变压器和滤波器等设备中。
它具有优异的磁性能和稳定性，是现代电子技术中不可或缺的关键元件。
2. 磁芯材料东磁铁氧体磁芯主要由铁、镍、锌以及其他稀土元素组成。
这些元素的合理配比能够使得磁芯具有良好的饱和磁通密度、低矫顽力以及高导磁率等特性。
此外，通过控制材料中晶粒的尺寸和形态，可以进一步改善其性能。
3. 磁芯制备工艺3.1 粉末制备首先，将所需的金属元素按一定比例混合，并进行球磨处理，使得各种金属粉末均匀混合。
然后，在惰性气氛下进行干法或湿法过程，将混合粉末加热并还原，得到所需的磁芯材料粉末。
3.2 成型将磁芯材料粉末与有机粘结剂混合，形成可塑性的磁芯浆料。
然后，通过注塑、压制或挤出等工艺将浆料制成所需形状的磁芯坯体。
3.3 烧结将磁芯坯体置于高温环境下进行烧结处理。
在这个过程中，有机粘结剂会被分解和挥发，金属粉末颗粒之间发生相互扩散和连结，最终形成致密的磁芯。
3.4 加工和处理经过烧结后的磁芯需要进行一系列的加工和处理步骤，以达到所需的尺寸、形态和表面状态。
这些步骤包括切割、铣削、打孔、抛光等，确保最终的产品符合设计要求。
4. 磁性能东磁铁氧体磁芯具有优异的磁性能，主要包括以下几个方面：4.1 饱和磁通密度饱和磁通密度是指磁芯在饱和状态下能够承受的最大磁感应强度。
东磁铁氧体磁芯具有高饱和磁通密度，能够提供更强的磁场。
4.2 矫顽力矫顽力是指需要施加到磁芯上的磁场强度，使得其磁感应强度降至零。
东磁铁氧体磁芯具有低矫顽力，能够在较小的外部场强下实现快速反转。
4.3 导磁率导磁率是指材料对外加交变电场产生的感应电流的导引能力。
东磁铁氧体具有高导磁率，使得它在电感器和变压器中可以有效地集中和传输电能。
4.4 热稳定性东磁铁氧体具有良好的温度稳定性，即在高温环境下仍然保持较好的性能。
这使得它适用于各种高温应用场景。
e型软磁铁氧体磁芯
e型软磁铁氧体磁芯什么是e型软磁铁氧体磁芯e型软磁铁氧体磁芯是一种常用于电子设备和电磁设备中的磁芯材料。
它具有高磁导率、高饱和磁通密度和低磁滞等特点，被广泛应用于变压器、电感器、滤波器、传感器等电磁元件中。
e型软磁铁氧体磁芯的结构e型软磁铁氧体磁芯一般由铁、氧和一些其他的合金元素组成。
它通常是以粉末冶金的方法制备而成。
经过成型、烧结等工艺，最终得到具有特定形状和尺寸的磁芯。
e型软磁铁氧体磁芯的特性1. 高磁导率e型软磁铁氧体磁芯具有较高的磁导率，能够有效地传导磁场。
这使得它在电感器中能够实现高效的能量转换和传递。
2. 高饱和磁通密度e型软磁铁氧体磁芯的饱和磁通密度较高，意味着在给定体积内能够容纳更多的磁场能量。
这对于电磁元件的设计和性能提升非常关键。
3. 低磁滞e型软磁铁氧体磁芯的磁滞损耗较低，表现为磁芯在磁场变化时能够更快地实现磁化和去磁化。
这有助于减少能量损耗和磁场波动。
4. 优异的温度稳定性e型软磁铁氧体磁芯具有良好的温度稳定性，能够在较高温度下保持较稳定的磁性能。
这使得它在高温环境下的应用更具优势。
e型软磁铁氧体磁芯的应用1. 变压器e型软磁铁氧体磁芯常用于变压器中，用于传导和转换电能。
它能够有效地控制磁场，并减少能量损耗，提高变压器的效率。
2. 电感器e型软磁铁氧体磁芯广泛应用于电感器中，用于储存和释放磁场能量。
它能够快速响应电流变化，并具有较低的能量损耗。
3. 滤波器e型软磁铁氧体磁芯在滤波器中起着重要的作用。
它能够去除电磁干扰和噪声，保证信号的纯净性和稳定性。
4. 传感器e型软磁铁氧体磁芯在传感器中被用于检测磁场和变化。
它能够快速、精确地转换磁场信号为电信号，实现信号的传感和测量。
e型软磁铁氧体磁芯的发展趋势e型软磁铁氧体磁芯在电子设备和电磁设备领域的需求不断增加。
未来，随着电子技术的发展和应用场景的扩大，e型软磁铁氧体磁芯的发展趋势将会有以下几个方面：1. 提高材料性能研发人员将致力于提高e型软磁铁氧体磁芯的磁导率、饱和磁通密度和温度稳定性等性能指标，以满足更高要求的应用场景。
铁氧体磁性材料
矩磁材料是指一种具有矩形磁滞回线的铁氧体材料，如图4所示。磁滞回线是指外磁场增大到饱和场强+Hs后， 由+Hs变到-Hs再回到+Hs往返一周的变化中，磁性材料的磁感应强度也相应由+Bs，变到-Bs再回到+Bs，所经历 的闭合循环曲线。最常用的矩磁材料有镁锰铁氧体Mg-MnFe2O4和锂锰铁氧体Li-MnFe2O4等。
将混合后的配料在高温炉中加热，促进固相反应，形成具有一定物理性能的多晶铁氧体。这种多晶铁氧体也 称为烧结铁氧体。这种预烧过程是在低于材料熔融温度的状态下，通过固体粉末间的化学反应来完成的固相化学 反应。在固相反应中，一般来说，铁氧体所用的各种固态原料，在常温下是相对稳定的，各种金属离子受到品格 的制约，只能在原来的结点作一些极其微小的热振动。但是随着温度的升高，金属离子在结点上的热振动的振幅 越来越大，从而脱离了原来的结点发生了位移，由一种原料的颗粒进入到另一种原料的颗粒中。形成了离子扩散 现象。
这种材料不仅可以用作电讯器件中的录音器、微音器、拾音器、机以及各种仪表的磁铁，而且在污染处理、 医学生物和印刷显示等方面也得到了应用。
硬磁铁氧体材料是继铝镍钻系硬磁金属材料后的第二种主要硬磁材料，它的出现不仅节约了镍、钻等大量战 略物资，而且为硬磁材料在高频段（如电视机的部件、微波器件以及其他国防器件）的应用开辟了新的途径。
软磁铁氧体主要用作各种电感元件，如滤波器磁芯、变压器磁芯、天线磁芯、偏转磁芯以及磁带录音和录象 磁头、多路通讯等的记录磁头的磁芯等。
一般软磁铁氧体的晶体结构都是立方晶系尖晶石型，应用于音频至甚高频频段（1千赫-300兆赫）。但是具 有六角晶系磁铅石型晶体结构的软磁材料却比尖晶石型的应用频率上限提高了好几倍。
磁芯材质频率使用范围

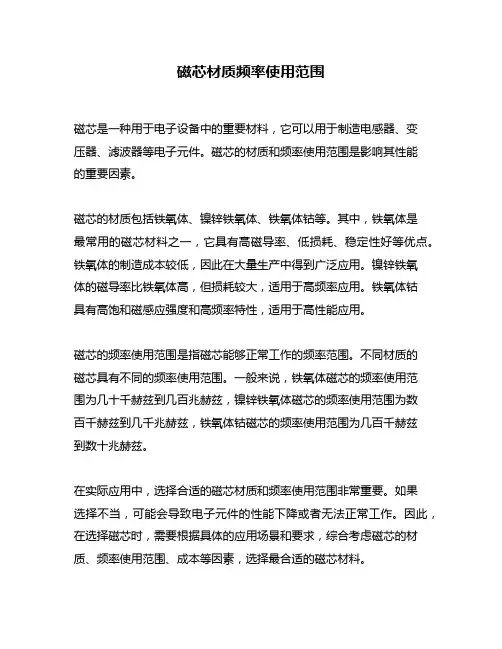

磁芯材质频率使用范围
磁芯是一种用于电子设备中的重要材料，它可以用于制造电感器、变
压器、滤波器等电子元件。
磁芯的材质和频率使用范围是影响其性能
的重要因素。
磁芯的材质包括铁氧体、镍锌铁氧体、铁氧体钴等。
其中，铁氧体是
最常用的磁芯材料之一，它具有高磁导率、低损耗、稳定性好等优点。
铁氧体的制造成本较低，因此在大量生产中得到广泛应用。
镍锌铁氧
体的磁导率比铁氧体高，但损耗较大，适用于高频率应用。
铁氧体钴
具有高饱和磁感应强度和高频率特性，适用于高性能应用。
磁芯的频率使用范围是指磁芯能够正常工作的频率范围。
不同材质的
磁芯具有不同的频率使用范围。
一般来说，铁氧体磁芯的频率使用范
围为几十千赫兹到几百兆赫兹，镍锌铁氧体磁芯的频率使用范围为数
百千赫兹到几千兆赫兹，铁氧体钴磁芯的频率使用范围为几百千赫兹
到数十兆赫兹。
在实际应用中，选择合适的磁芯材质和频率使用范围非常重要。
如果
选择不当，可能会导致电子元件的性能下降或者无法正常工作。
因此，在选择磁芯时，需要根据具体的应用场景和要求，综合考虑磁芯的材质、频率使用范围、成本等因素，选择最合适的磁芯材料。
总之，磁芯是电子设备中不可或缺的材料之一，其材质和频率使用范围是影响其性能的重要因素。
选择合适的磁芯材质和频率使用范围，可以提高电子元件的性能和稳定性，从而更好地满足实际应用需求。
锰锌铁氧体磁芯介绍
1、锰锌功率铁氧体材料（用于开关电源、节能灯等大功率设备）
TDK PC30（国产R2KB），相对磁导率2000，最高工作频率100kHz。
TDK PC40（国产R2KB1），相对磁导率2000，最高工作频率500kHz。
TDK PC50（国产R2KB2），相对磁导率2000，最高工作频率可达1MHz。
一般电子市场中绕制开关电源变压器的，都是这类材料，国产材料一般只说“磁导率2000”，好一点的相当于PC40，差一点的相当于PC30，相当于PC50的较少见。
廉价节能灯中的磁环和电感，一般是相当于PC30的材料，因为其工作频率一般在50kHz以下。
2、一般锰锌铁氧体材料（用于收音机中波磁棒、AM中周等）
R400，最常见的材料，相对磁导率400。
改进的材料，例如R750、R800等，其相对磁导率比MXO-400高，高频损耗小，绕制的线圈Q值高，但绕制匝数要比MXO-400材料少，需要实测。
目前很多中波磁棒都是此类改进材料，使用时不宜盲目按照过去的参数绕制线圈，需要实测一下电感系数，方法是用漆包线在磁棒一端密绕数十匝，测出电感量，根据电感量与线圈匝数的平方成正比，可以计算出达到预定电感量所需匝数。
高频铁氧体磁芯
高频铁氧体磁芯
摘要：
1.高频铁氧体磁芯的概述
2.高频铁氧体磁芯的特点
3.高频铁氧体磁芯的应用领域
4.高频铁氧体磁芯的发展前景
正文：
一、高频铁氧体磁芯的概述
高频铁氧体磁芯是一种具有良好磁性能的磁性材料，它主要由铁氧体粉末和粘结剂组成。
铁氧体磁芯具有高磁导率、低损耗和较小的体积等优点，因此在电子元器件领域中具有广泛的应用。
二、高频铁氧体磁芯的特点
1.高磁导率：高频铁氧体磁芯具有较高的磁导率，能够有效地降低磁性元件的损耗，提高电路的工作效率。
2.低损耗：高频铁氧体磁芯在高频率下具有较低的损耗，可以减少元器件的发热，提高设备的稳定性和可靠性。
3.良好的温度稳定性：高频铁氧体磁芯在温度范围内具有较好的稳定性，能够在较宽的温度范围内保持良好的磁性能。
4.较小的体积：高频铁氧体磁芯具有较小的体积，可以实现电子设备的小型化和轻量化。
三、高频铁氧体磁芯的应用领域
1.电子变压器：高频铁氧体磁芯广泛应用于各类电子变压器中，如开关电源、通信设备等。
2.滤波器：高频铁氧体磁芯可用于制作各类滤波器，如低通滤波器、高通滤波器等，应用于信号处理、通信等领域。
3.感应器：高频铁氧体磁芯可用于制作各类感应器，如接近传感器、速度传感器等，应用于自动控制、智能设备等领域。
4.电磁兼容：高频铁氧体磁芯可用于制作电磁兼容元件，如磁环、磁带等，应用于电磁兼容设计和抗干扰等领域。
四、高频铁氧体磁芯的发展前景
随着电子技术的不断发展，高频铁氧体磁芯在通信、计算机、家电等领域的应用将越来越广泛。
一体电感磁芯材料分类
一体电感磁芯材料分类
一体电感磁芯材料通常可以分为以下几类：
1. 铁氧体磁芯：铁氧体磁芯是最常见的一种材料，具有较高的磁导率和饱和磁感应强度，适用于高频和低频应用。
常见的铁氧体材料包括锰锌铁氧体和镍锌铁氧体。
2. 粉末铁芯：粉末铁芯是由铁粉和绝缘粉末混合压制而成，具有低磁导率和低损耗特性，适用于高频应用。
粉末铁芯有多种类型，如纳米晶铁基和软磁粉末铁等。
3. 铁氧体纳米晶复合磁芯：铁氧体纳米晶复合磁芯是一种新型材料，结合了铁氧体和纳米晶材料的优点，具有较高的磁导率和低损耗特性，适用于高频应用。
4. 铁氧体-石英复合磁芯：铁氧体-石英复合磁芯是将铁氧体颗粒嵌入石英基质中，形成的复合材料，具有较高的磁导率和热稳定性，适用于高温应用。
5. 铁氧体-陶瓷复合磁芯：铁氧体-陶瓷复合磁芯是将铁氧体颗粒与陶瓷基质结合而成，具有较高的磁导率和机械强度，适用于高温和高电压应用。
以上是一些常见的一体电感磁芯材料分类，每种材料都有不同的特点和适用范围，选择合适的磁芯材料需要根据具体应用需求来决定。
软磁锰锌铁氧体磁芯
软磁锰锌铁氧体磁芯全文共四篇示例，供读者参考第一篇示例：软磁锰锌铁氧体磁芯是一种广泛应用于电子领域的磁性材料，具有优异的磁性能和磁导率，被广泛应用于变压器、感应器、电源电感器、电扇驱动器等领域。
软磁锰锌铁氧体磁芯的磁性能与成本、加工性能等因素密切相关，选择合适的软磁锰锌铁氧体磁芯可以有效提升电子产品的性能和可靠性。
接下来，我们将从软磁锰锌铁氧体磁芯的制作工艺、磁性能、应用领域等方面进行深入探讨。
软磁锰锌铁氧体磁芯主要由锰锌铁氧体磁性粉末、粘结剂、助剂等原料组成，通过混料、成型、烧结、磁化等工艺步骤制成。
原料的选择至关重要。
锰锌铁氧体磁性粉末是制作软磁锰锌铁氧体磁芯的关键原料，其磁性能直接影响到磁芯的性能指标。
粘结剂的选择也非常重要，它能够使磁性粉末紧密结合，提高磁芯的机械强度和热稳定性。
助剂则可以调节磁芯的导磁率、磁饱和磁感应强度等性能指标。
磁芯的成型是影响其性能的重要环节。
常见的成型工艺有压制成型、注塑成型等。
压制成型是将混合好的原料放入金属模具中，在高压下压制成型，在模具中形成磁芯的基本形状。
注塑成型则是将混合好的原料通过注射机注入塑料模具中，加热软化后成型。
成型工艺的选择应根据产品的形状、尺寸、量产要求等因素进行综合考虑，以保证磁芯的精度和可靠性。
烧结是软磁锰锌铁氧体磁芯制作的关键工艺步骤。
烧结过程中，磁性粉末在高温下发生化学反应，形成致密的磁性结构，提高磁芯的导磁率和磁饱和磁感应强度。
烧结温度、时间、气氛等参数的控制十分重要，对于磁芯的性能和稳定性有着重要影响。
在烧结过程中要注意防止氧化等不良影响因素的介入，以保证磁芯的纯净度和稳定性。
软磁锰锌铁氧体磁芯的磁性能也是评价其品质的重要指标。
软磁锰锌铁氧体磁芯具有高导磁率、低损耗、低磁滞、高磁导率等优良性能，能够有效降低电子产品中的磁损耗，提高能效和稳定性。
通过控制磁芯的成分、结构和工艺参数，可以有效提升其磁性能，满足不同应用领域的需求。
软磁锰锌铁氧体磁芯在电子领域有着广泛的应用，例如在变压器中作为电磁感应器件使用，能够有效降低电流损耗和热损耗，提高能源利用率和性能稳定性。
磁芯种类和AP法选磁芯
磁芯种类和AP法选磁芯磁芯分为铁氧体磁芯和合金类磁芯铁氧体磁芯（常用的）：锰锌系列，镍锌系列铁氧体磁芯锰锌系镍锌系组成Fe2O371%，MnO 20%，其他为ZnO Fe2O3 50%，NiO 24%，其他为ZnO特点电阻率高（10omh-cm）铁芯损耗低居里温度高电阻率高（107omh-cm）铁芯损耗较锰锌系高工作频率高居里温度高形状EE,ER,EI,PQ,RM,POT DR,R,环形用途功率变压器，EMI共模滤波器，储能电感常模滤波器，储能电感合金类磁芯硅钢片铁粉芯铁硅铝合金铁镍合金钼坡莫合金组成硅,钢极细的铁粉和有机材料粘合铝6%，硅9%，铁85%组合成镍50%，铁50%组合而成钼2%，铁17%，镍81%组成特点极高的磁导率（μ约60000）很高的饱和磁通密度（0.6T~1.9T）电阻率非常低（取决于硅含量），故使用频率不高成本低廉磁导率在10~75之间低成本铁芯损耗很高磁导率在26~125之间成本中等铁芯损耗低饱和磁通密度高于铁硅铝合金成本高于铁硅铝合金铁芯损耗于铁硅铝合金和铁粉芯之间磁导率在14~550之间饱和磁通密度最高成本最高铁芯损耗最低，稳定性最好型式片状或带状以及加工后的O型，R型等EE，ER，环形等环形环形环形根据变压器用途选磁芯：PQ功率磁芯：功率传输变压器，开关电源变压器，滤波电感器，宽频及脉冲变压器，转换电源变压器主要材质：TP3，TP4EP型高导磁芯：主要用于滤波器波形整理，消除杂波，使视频清晰或音频保真根据工作频率选择磁芯适用的工作频率范围TP3材质温度升高，功率呈下降趋势，中心工作频率25KHz—200KHzTP4材质中心工作频率在200KHz—300KHzTH7，TH10,TH12材质中心工作频率小于150KHz根据功率大小选择磁芯小于5W可用磁芯ER9.5，ER11.5,EE8.3，EE10，EE13，EP7，EP10，RM4，UI19.8，URS7 5—10W可用磁芯ER20，EE19，RM5，GU14，EI22，EF16，EP13，UI11.510—20W可用磁芯ER25，EE20，EE25，RM6，GU18，EF2020—50W可用磁芯ER28，EI28，EE28，EE30，EF25，RM8,GU22,PQ20系列,EFD20 50—100W可用磁芯ER35，ETD34，EE35，EI35，EF30，RM10，GU30，PQ26系列100—200W可用磁芯ER40，ER42，EI40，RM12，GU36，PQ32系列200—500W可用磁芯ER49，EC53，EE42，EE55，RM14，GU42，PQ35系列，PQ40系列，UU66 500W以上可用磁芯ER70，EE65，EE85，GU59，PQ50系列，UU80，UU93根据滤波器电感量大小：）AL=（L/N2）*1000000（nHN2（准确的说法是叫电感系数，他是为了便于开关电源的匝数引入的，(N*N=Lp/Al 其中N为线圈的匝数,Lp为线圈的电感量,Al为电感系数)一般手册上给的是1匝线圈的电感量,有的给出的是1000的电感量.1mH=1000uH 1uH=1nH ，nH(纳亨)（不常用）UU型磁芯1300—6000EP型磁芯5000—12000ET,FT型磁芯1500—9000EE型磁芯1500—13000磁芯结构的选择：选择时要尽量降低漏磁和漏感，增加线圈散热面积，有利于屏蔽，线圈绕线容易，装配接线方便。
磁芯材质频率使用范围
磁芯材质频率使用范围磁芯材质是电器和电子设备中常见的一种材料，它们通常用于存储和处理电磁信号。
不同的磁芯材质对于不同频率的信号具有不同的响应特性。
本文将介绍几种常见的磁芯材质及其频率使用范围。
一、铁氧体磁芯材质铁氧体磁芯是一种常见的磁芯材质，它具有良好的磁导率和较高的饱和磁感应强度。
铁氧体磁芯的频率使用范围通常在几十kHz到几百MHz之间。
在这个频率范围内，铁氧体磁芯可以有效地存储和处理信号。
铁氧体磁芯广泛应用于电源滤波器、变压器、电感器等电子设备中。
二、软磁合金磁芯材质软磁合金磁芯是一种具有高导磁率和低磁滞损耗的磁芯材质。
软磁合金磁芯的频率使用范围通常在几百Hz到几十kHz之间。
在这个频率范围内，软磁合金磁芯可以有效地存储和处理信号。
软磁合金磁芯广泛应用于变压器、电感器、传感器等电子设备中。
三、铁氧体和软磁合金混合磁芯材质铁氧体和软磁合金混合磁芯是一种结合了铁氧体和软磁合金的特点的磁芯材质。
它既具有铁氧体磁芯的高磁导率和高饱和磁感应强度，又具有软磁合金磁芯的低磁滞损耗。
铁氧体和软磁合金混合磁芯的频率使用范围通常在几十kHz到几百MHz之间。
在这个频率范围内，铁氧体和软磁合金混合磁芯可以有效地存储和处理信号。
铁氧体和软磁合金混合磁芯广泛应用于射频滤波器、高频变压器等高频电子设备中。
四、氧化锌磁芯材质氧化锌磁芯是一种具有高电阻率和高磁导率的磁芯材质。
氧化锌磁芯的频率使用范围通常在几百MHz到几个GHz之间。
在这个频率范围内，氧化锌磁芯可以有效地存储和处理高频信号。
氧化锌磁芯广泛应用于微波滤波器、微波变压器等微波电子设备中。
五、氮化铝磁芯材质氮化铝磁芯是一种具有高电阻率和高磁导率的磁芯材质。
氮化铝磁芯的频率使用范围通常在几个GHz以上。
在这个频率范围内，氮化铝磁芯可以有效地存储和处理超高频信号。
氮化铝磁芯广泛应用于毫米波滤波器、毫米波变压器等毫米波电子设备中。
磁芯材质的频率使用范围与其导磁率、磁滞损耗等特性密切相关。
铁氧体磁芯材料的分类及其应用范围
铁氧体磁芯材料的分类及其应用范围铁氧体磁芯ferrite core，是一种高频导磁材料，主要做高频变压器（像开关电源，行输出变压器等），高频磁环（抗干扰用）等等，增大导磁率，提高电感品质因素，变压器里面用。
在铁氧体磁芯上绕上线圈制成的电感器与同体积的空心线圈相比电感量大，而且 Q 值（品质因素）也高。
如 Gu －22×13 罐形磁芯，用它制成 4mH 的电感器时，只要绕 43 匝线圈就行了，如不用罐形磁芯，改为空心线圈，需绕600 匝才能得到4mH 的电感器。
由此可见，使用了铁氧体磁芯后，可大大缩小电感器或变压器的体积。
铁氧体磁性材料按其矫顽力（使已磁化的铁磁质失去磁性而必须加的与原磁化方向相反的外磁场强度）和用途可分为软磁、硬磁、旋磁、矩磁、压磁五类。
软磁铁氧体材料可分为两大类：镍锌材料和锰锌材料。
一般镍锌材料的初始导磁率μ i 约 10 至 1500 ，使用频率约从 5 百千赫至几百兆赫。
一般锰锌材料的初始导磁率μi 约从 400 ～ 10000 ，使用频率从几千赫至500 千赫铁氧体磁芯上绕上线圈可制成电感器或变压器，它们广泛用于仪器仪表，通信设备和家用电器中。
软磁铁氧体磁芯在较弱磁场下易磁化也易退磁，如锰锌铁氧体Mn-ZnFe2O4和镍锌铁氧体Ni-ZnFe2O4，结构为尖晶石型；主要做各种电感元件，如滤波器、变压器、天线等的磁芯和录音、录像机的磁头。
硬磁铁氧体磁芯磁化后不易退磁，能长期保留磁性，如钡铁氧体BaFe12O17，结构大多为磁铅石型；主要用作恒磁源，在电讯、电声、电表、电机工业中可代替铝镍钴系硬磁金属材料。
旋磁铁氧体也称微波铁氧体，如镍铜铁氧体Ni-CuFe2O4和钇石榴石铁氧体3M2O3·5Fe2O3（M为三价钇、钐、钇等希土离子），用于雷达、导航、遥控等电子设备中。
铁氧体磁性材料的性质分类,以及制备工艺分析
铁氧体磁性材料的性质分类，以及制备工艺分析
铁氧体磁性材料，是一种广泛应用于电子、通信、磁记录、磁力驱动等行业的重要磁
性材料。
它不仅具有良好的磁性能，而且具有良好的耐腐蚀性、热稳定性、机械性能等优
异的性质。
铁氧体磁性材料主要可以分为软磁性铁氧体、硬磁性铁氧体、纳米结构铁氧体
等不同种类，下面将逐一介绍。
1.软磁性铁氧体
软磁性铁氧体是铁氧体磁性材料的一种，主要由Fe2O3、BaO、SrO、FeO等物质组成。
它的磁性能与晶体结构有关，一般是弱磁性体。
软磁性铁氧体因其低矫顽力和低磁滞回线
损耗而得名，可用于制造变压器、电感器、电机和磁头等电子元件。
制备工艺：原材料按配方比例混合后进入球磨机进行混合，然后将混合料通过干燥机
干燥，再进行加压成型，最后进行烧结即可制成软磁性铁氧体。
制备工艺：与软磁性铁氧体类似，硬磁性铁氧体的原材料按配方比例混合后，在高温
下进行热处理，使其结晶成为单一晶相，增加磁能积和矫顽力，最终得到硬磁性铁氧体。
3.纳米结构铁氧体
纳米结构铁氧体是一种由Fe3O4、Fe2O3等物质组成上千倍于自然铁磁性体积的纳米铁磁性体。
它具有优异的磁性能、热稳定性和生物相容性等特点，可用于制造高密度存储器、磁控制医疗器械和生物医学成像等。
制备工艺：常见的纳米结构铁氧体制备方法有化学共沉淀法、水热法、溶胶凝胶法、
高温共振磁散射法等。
其中，化学共沉淀法是最为常见的一种方法，一般是将Fe2+和Fe3+水溶液与碱性溶液混合，形成氢氧化物沉淀后煅烧即可得到铁氧体粉末。
磁环材质的辨认
一、软磁铁氧体磁芯：由镍锌、锰锌材料制成，应用于高频电感、变压器、滤波器等，是无线电中最常用的材料。
常见磁材可以依据其表面的涂封颜色或特征来快速识别铁粉心有三种分别涂漆颜色为：（黄/白），（蓝/黄）或（绿/蓝），（灰/黄）羰基铁涂漆颜色为：（全黄）或（蓝/白）高磁通涂漆颜色为：（全蓝）铁镍钼涂漆颜色为：（全灰），（清漆）铁硅铝涂漆颜色为：（全黑）镍锌铁氧体（NXO）不涂漆的表面粗糙，容易掉粉，颜色发灰锰锌铁氧体（MXO）不涂漆的表面较平滑，不易掉粉，颜色深非晶纳米晶合金多涂有全红，全蓝，全白等颜色，与上述涂封有明显区别。
二、铁氧体磁环磁导率的测算：1、测量磁环的外径D，内径d，环的高度H，单位mm。
2、用漆包线穿绕10~20圈，绕紧点，不要太松，测量其电感量L，单位为uH，电感量大点测算误差小，电感量小测算误差就会大，请根据实际需要确定穿绕的圈数N。
3、将以上数据代入下式计算出大约的磁导率u0u0=2500*L*(D+d)/((D-d)*H*N*N)例如：13X7X5的磁环，绕20圈，测得电感量23uH，代入上式计算u0=2500*23*(13+7)/((13-7)*5*20*20)=1150000/12000=95.8测算结果与磁导率100的规格最接近，确定该磁环的u0是100，注意一般u0标称误差有+-10%。
对于没有参数的磁环可以首先根据外观特征初步判断是哪种材料，再测算磁导率，就可以确定该磁环的主要规格了。
三、怎样区分锰锌还是镍锌铁氧体锰锌铁氧体MXO和镍锌铁氧体NXO是目前生产的软磁铁氧体中品种最多、应用最广泛的两大系列磁芯元件。
我们知道，用于电视机中作行输出变压器的U形磁芯、偏转磁芯、还有作变压器的E形磁芯，一般都是锰锌铁氧体材料制成的。
用于收音机中的磁性天线，有锰锌也有镍锌，但可从棒端不同颜色来区别。
例如，有的工厂在锰锌中波磁棒的棒端喷有黑漆，在镍锌短波磁棒的棒端喷有大红色漆。
另外，各种环形磁芯也有锰锌、镍锌之分。
东磁铁氧体磁芯
东磁铁氧体磁芯
东磁铁氧体磁芯是一种常用的磁性材料，由铁氧体制成的磁芯。
它具有良好的磁性能和磁化稳定性，广泛应用于电子设备和电力设备中。
东磁铁氧体磁芯具有以下几个特点：
1. 高磁导率：磁导率是材料磁性能的重要指标，东磁铁氧体磁芯具有高磁导率，能够提供较强的磁场。
2. 低损耗：东磁铁氧体磁芯的磁芯材料具有低磁滞和低液态损耗，能够提供较高的磁化效率和较低的能量损耗。
3. 高磁饱和磁感应强度：东磁铁氧体磁芯具有较高的磁饱和磁感应强度，能够在较强的磁场下正常工作。
4. 耐高温性能好：东磁铁氧体磁芯能够在较高的温度下保持良好的磁性能，适用于高温环境中的应用。
5. 尺寸稳定性好：东磁铁氧体磁芯的尺寸稳定性好，不易变形，能够保证电子和电力设备的精密度。
总之，东磁铁氧体磁芯具有高磁导率、低损耗、高磁饱和磁感应强度、耐高温性能好和尺寸稳定性好等优点，是广泛应用于各种电磁设备和电力设备中的重要磁芯材料。
