机械制图第三角法
中职教育-《机械制图》第七章 第三角画法.ppt
第一节
第三角投影图（视 图）
第一节 第三角投影图（视图）
目前，在国际上使用的有两种投影制，即第一角投影（又 称“第一角画法”）和第三角投影（又称“第三角画法”）。 中国、英国、德国和俄罗斯等国家采用第一角投影，美国、日 本、新加坡等国家以及港资台资企业采用第三角投影。
第一节 第三角投影图（视图）
四、一些主要国家的标准
1．美国标准（ANSI）
美国规定机械制图只用第三角画法。美国标准中尺寸标注法： 美国图样中的尺寸很少以毫米（mm）为单位，一般采用英寸 （in），1 in＝25.4 mm，原来采用分数形式表示尺寸大小，如 9/16 in等，自1966年以后改为十进制，写成小数形式。数值小于 1时小数点前不写0，数字推荐水平书写。公差尺寸的上、下偏差 要与基本尺寸保持相同的小数位数。6英尺以上的尺寸应注出英 尺和英寸符号，如“12′7″”。
Deutsches Institut für Normung e.V. 德国标准
International Organization for Standardization 国际标准化组织
Japanese Industrial Standards 日应用举例
四、一些主要国家的标准
1．美国标准（ANSI）
（1）直径、半径的注法 视图明确反映为圆形时，不注直径代号DIA（DIAMETER）或 D，如图（a）所示；只有一个非圆视图时，尺寸数字后加注直径 代号DIA或D，如图（b）所示。
（a）
（b）
四、一些主要国家的标准
1．美国标准（ANSI）
（2）半径、球形的注法 对于半径尺寸一般数字后不加注半径代号R（RADIUS）。当 半径尺寸标注在不反映半径和圆弧实形的视图中，要求半径尺寸 数字后加注代号TRUER（TRUE RADIUS，真实半径）。球形代 号在尺寸数字后加注代号SPHER DIA（SPHER DIAMETER，球 直径）或SPHERR（SPHER RADIUS，球半径）。
机械制图的第一视角和第三视角
GB是第一视角画法。
我也是到了深圳才开始用第三角画法使用第一角投影的国家有---- 中国德国法国前苏联使用第三角投影的国家有----- 美国英国日本GB和ISO标准一般用第一视角法，日本，台湾等习惯用第三角法。
第三角法俯视图放在主视图上，左视图放在主视图左边，依次类推，与第一角法刚好相反，所以一开始会不大习惯。
因为第三角法视图放的位置与第一角法不一样，特别是大图纸A1、A0，第三角法更合理一点。
第一角投影法:常称欧洲方法或E法.我国机械制图标准中采用的投影法与此相同.第三角投影法:常称美国方法或A法.第三角投影法是假想将物体置于透明的玻璃盒之中,玻璃盒的每一侧面作为投影面,按人(观察者)-面(投影面)-物(机件)的相对位置关系,作正投影所得图形的方法.(见图2-1)在ISO国际标准中第一角投影方法规定用图a所示图形符号表示.第三角投影法规定用图b所示的图形符号表示(见图2-2)第三角投影法三个互相垂直的平面将空间分为八个分角，分别称为第Ⅰ角、第Ⅱ角、第Ⅲ角……，如附图所示。
第一角画法是将机件置于第Ⅰ角内，使机件处于观察者与投影面之间（即保持人→物→面的位置关系）而得到正投影的方法。
我们以前讨论的投影画法都是第一角画法。
第三角画法是将机件置于第Ⅲ角内，使投影面处于观察者与机件之间（即保持人→面→物的位置关系）而得到正投影的方法，如图所示。
从图可以看出，这种画法是把投影面假想成透明的来处理的。
顶视图是从机件的上方往下看所得的视图，把所得的视图就画在机件上方的投影面（水平面）上。
前视图是从机件的前方往后看所得的视图，把所得的视图就画在机件前方的投影面（正平面）上。
如何区分第一视角和第三视角，应该是第一角画法与第三角画法的区别。
四分角的旋转方法，V面不动，H面的前半部分向下旋转与V面下半部分重合，H面的后面部分向上旋转与V面的上半部分重合。
下面是个小例子，希望可以讲的清楚些同一个零件，主视图也相同，分别用第一视角和第三视角表达，发现有什么不同的地方吗？就是左边和右边的视图交换位置了我听了一下公司组织的车间师傅读图培训课程，发现如下问题，1．由于公司制图规范是采用的欧洲标准，所以视图投射方法和培训里讲解的方法恰好相反；2．因为参加培训的师傅来自不同的工种，所以有些课程最好有针对性的进行安排；3．因为图纸中产品的设计选型是由我们工程部决定的，工人师傅只需要能够看懂图纸，根据图纸的信息进行加工生产即可，所以建议课程侧重于实际应用，不要太理论化；4．由于公司产品的特殊性，希望课程的讲解能与我们的图纸相结合，让参加培训的师傅更容易接受。
机械制图第一、三视角
GB是第一视角画法。
我也是到了深圳才开始用第三角画法使用第一角投影的国家有---- 中国德国法国前苏联使用第三角投影的国家有----- 美国英国日本GB和ISO标准一般用第一视角法，日本，台湾等习惯用第三角法。
第三角法俯视图放在主视图上，左视图放在主视图左边，依次类推，与第一角法刚好相反，所以一开始会不大习惯。
因为第三角法视图放的位置与第一角法不一样，特别是大图纸A1、A0，第三角法更合理一点。
第一角投影法:常称欧洲方法或E法.我国机械制图标准中采用的投影法与此相同.第三角投影法:常称美国方法或A法.第三角投影法是假想将物体置于透明的玻璃盒之中,玻璃盒的每一侧面作为投影面,按人(观察者)-面(投影面)-物(机件)的相对位置关系,作正投影所得图形的方法.(见图2-1)在ISO国际标准中第一角投影方法规定用图a所示图形符号表示.第三角投影法规定用图b所示的图形符号表示(见图2-2)第三角投影法三个互相垂直的平面将空间分为八个分角，分别称为第Ⅰ角、第Ⅱ角、第Ⅲ角……，如附图所示。
第一角画法是将机件置于第Ⅰ角内，使机件处于观察者与投影面之间（即保持人→物→面的位置关系）而得到正投影的方法。
我们以前讨论的投影画法都是第一角画法。
第三角画法是将机件置于第Ⅲ角内，使投影面处于观察者与机件之间（即保持人→面→物的位置关系）而得到正投影的方法，如图所示。
从图可以看出，这种画法是把投影面假想成透明的来处理的。
顶视图是从机件的上方往下看所得的视图，把所得的视图就画在机件上方的投影面（水平面）上。
前视图是从机件的前方往后看所得的视图，把所得的视图就画在机件前方的投影面（正平面）上。
如何区分第一视角和第三视角，应该是第一角画法与第三角画法的区别。
四分角的旋转方法，V面不动，H面的前半部分向下旋转与V面下半部分重合，H面的后面部分向上旋转与V面的上半部分重合。
下面是个小例子，希望可以讲的清楚些同一个零件，主视图也相同，分别用第一视角和第三视角表达，发现有什么不同的地方吗？就是左边和右边的视图交换位置了文案编辑词条B 添加义项?文案，原指放书的桌子，后来指在桌子上写字的人。
机械制图角法区分
机械三视图的第三角法和第一角法划分三视图的第三角法和第一角法划分：一、第一角投影法1.凡将物体置於第一象限内，以「视点(观察者)」→「物体」→「投影面」关系而投影视图的画法，即称为第一角法。
亦称第一象限法。
，2.第一角投影箱之展开方向，以观察者而言，为由近而远之方向翻转展开。
3.第一角法展开后之视图排列如下，以常用之三视图(前视、俯视、右侧视图)而言，其右侧视图位於前视图之左侧，俯视固则位於前视图之正下方。
二.、第三角投影法1.凡将物体置於第三象限内，以「视点(观察者)」→「投影面」→「物体」关系而投影视图的画法，即称为第三角法。
亦称第三象限法。
2.第三角投影箱之展开方向，以观察者而言，为由远而近之方向翻转展开。
3．第三角法展开后之六个视固排列如下，以常用之三视图而言，其右侧视图位於前视图之右侧，而俯视图则位於前视图之正上方。
CNS 相关规定CNS中国国家标准之象限投影符号，系将一截头圆锥之前视图与左侧视图，依投影之排列而得。
主要之区别为第一角法符号(左侧视图排在右边)，而第三角法符号(左侧视图位在左边)。
对於正投影方法之使用，CNS规定第一角法或第三角法同等适用。
但在同一张图纸上不可混合使用，且须在标题概内或其他明显处绘制符号或加注「第一角法」或「第三角法」字样。
以作为读图之识别。
由於第二象限投影与第四象限投影因水平投影面旋转后与直立投影面重叠，致使投影视图线条混淆不清，增加绘固及识图不便，故不予采用。
欧洲各国盛行第一角法投影制，所以第一角法投影亦有「欧式投影制」之称呼。
例如德国(DIN)、瑞士(VSM)、法国(NF).挪威(NS)等国家使用之。
美国采用第三角投影制，故有「美式投影制」之称呼。
除美国(ANSI)外，尚盛行於美洲地区。
而中华民国(CNS)、国际标准化机构(ISO)与日本[JIS]则采第一角法及第三角两制并行。
视图之排列，应依投影原理上下左右对齐排列，不得任意更换或未依据投影方式排置。

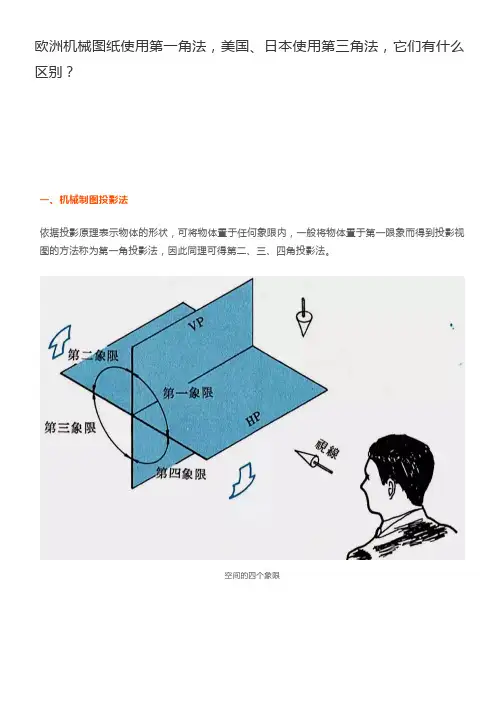

欧洲机械图纸使用第一角法,美国、日本使用第三角法,它们有什么区别？
一、机械制图投影法
依据投影原理表示物体的形状，可将物体置于任何象限内，一般将物体置于第一限象而得到投影视
图的方法称为第一角投影法，因此同理可得第二、三、四角投影法。
空间的四个象限
欧洲机械图纸使用第一角法，美国、日本使用第三角法，它们有什么区别？
物体与四个象限
第二角投影法与第四角投影法所得视图重迭，制图与读图不易，所以不适用。
二、第一角与第三角法的区别
第一角法：物体置放于第一象限时，得到的投影视图的方法，称之。
主从关系：观察者→物体→投
影面
第一角法
第三角法：物体置放于第三象限时，得到的投影视图的方法，称之。
主从关系：观察者→投影面→
物体
第三角法
第一角法：大部份使用于欧洲国家（如英国、德国、瑞士等）；
第三角法：与我们观看物体位置的方向相同，因此美国、日本等国，使用此种投影法；
中国国家标准CNSB1001规定，第一角法与第三角法皆适用，但同一张图中，不得同时采用。
机械图纸中一般要用如下图示注明所用投影法：
投影法的表示。
机械图纸使用第一角法和第三角法，它们有什么区别
机械图纸使用第一角法和第三角法，它们有什么区别
机械制图是工厂技术人员必须掌握的知识。
有些技术人员以前没有学过“机械制图”，在生产中凭着见得多了也能看懂加工图纸。
但是，也正是这种没有基础的感觉可能会造成错误，比如将加工部位弄反掉。
本文总结了机械制图的投影知识，供大家参考。
一、机械制图投影法
依据投影原理表示物体的形状，可将物体置于任何象限内，一般将物体置于第一限象而得到投影视图的方法称为第一角投影法，因此同理可得第二、三、四角投影法。
空间的四个象限
物体与四个象限
第二角投影法与第四角投影法所得视图重迭，制图与读图不易，所以不适用。
二、第一角与第三角法的区别
第一角法：物体置放于第一象限时，得到的投影视图的方法，称之。
主从关系：观察者→物体→投影面
第一角法 第三角法：物体置放于第三象限时，得到的投影视图的方法，称
之。
主从关系：观察者→投影面→物体
第三角法
第一角法：大部份使用于欧洲国家（如英国、德国、瑞士等）；
第三角法：与我们观看物体位置的方向相同，因此美国、日本等国，使用此种投影法；
中国国家标准CNSB1001规定，第一角法与第三角法皆适用，但同一张图中，不得同时采用。
机械图纸中一般要用如下图示注明所用投影法：。
第一角画法与第三角画法[最新]
![第一角画法与第三角画法[最新]](https://img.taocdn.com/s3/m/dc36b8c2b04e852458fb770bf78a6529647d35ab.png)
第一角画法与第三角画法比较专业点说：国家标准GB/T14692-1993中规定，我国的机械图样“应按第一角画法布置六个基本视图，……必要时（如按合同规定等），才允许使用第三角画法”。
因此，除按合同规定外我国均采用第一角画法。
但在国际间的技术交流中，常常会遇到第三角画法的图纸，第一角画法是将机件置于观察者与投影面之间（即保持人→物→面的位置关系）而得到正投影的方法。
我们以前讨论的投影画法都是第一角画法。
第三角画法是使投影面处于观察者与机件之间（即保持人→面→物的位置关系）而得到正投影的方法，这里将两种画法的投影规律总结如下：(1) 两种画法都保持“长对正，高平齐，宽相等”的投影规律。
(2) 两种画法的方位关系是：“上下、左右”的方位关系判断方法一样，比较简单，容易判断。
不同的是“前后”的方位关系判断，第一角画法，以“主视图”为准，除后视图以外的其它基本视图，远离主视图的一方为机件的前方，反之为机件的后方，简称“远离主视是前方”；第三角画法，以“前视图”为准，除后视图以外的其它基本视图，远离前视图的一方为机件的后方，反之为机件的前方，简称“远离主视是后方”。
可见两种画法的前后方位关系刚好相反。
(3) 根据前面两条规律，可得出两种画法的相互转化规律：主视图（或前视图）不动，将主视图（或前视图）周围上和下、左和右的视图对调位置（包括后视图），即可将一种画法转化成（或称翻译成）另一种画法。
另外，ISO国际标准中规定，应在标题栏附近画出所采用画法的识别符号。
3D游戏中第三视角视野更广（一般都是60°~80°），而第一视角视野则相对狭窄（一般45°），但是更逼真，代入感更强，这也是FPS比TPS更热更有市场的原因。
第一角画法与第三角画法的根本区别在观察者（人）、机件（物）和投影面（图）的位置关系不同。
我国的画法，是把机件放在观察者与投影面之间。
第三角画法是把投影面置于观察者与机件之间。
机械制图第三角视图的画法
2、填空题：下面哪一个图是第一角，哪个是第三角？
（
）
（
）
04 课 程 小 结
基本概念： 第三角投影
第三角基本视图：前视图、左视图、右视图 后视图、顶视图、底视图
第三角法投影规律：长对正 宽相等 高平齐
05 拓 展 思 考
请综合应用本次课程所学知识，完成下列图形的绘制。
1、 根据轴测图，用第三角画法绘制其六面视图
学会判断第一角与第三角视图02内容导入一空间四象限37第三角法投影基本知识二八个分角及第三角法投影1第三角法展开及各视图位置前视图左视图右视图后视图底视图顶视图2第三角法各视图的投射方向前视图中心前后底视图正下方下上左视图正左方左右顶视图正上方上下右视图正右方右左后视图最右方后前前3第一角画法与第三角画法的对比第一角法展开图第三角法展开图三第三角法投影规律1视图位置顶视图底视图六个基本视图尺寸关系展开图宽2视图尺寸第一角投影法的尺寸系统长度宽度和高度第三角投影法的尺寸系统宽度深度和高度3投影规律前视图和顶视图左右对正前视图和侧视图上下对正顶视图和侧视图宽度相等长对正高平齐宽相等03课堂活动1判断下面三个视图的正确性2填空题
机械制图
Mechanical drawing
01 课 程 导 入
知识目标：
理解第三角投影视图的形成 了解第三角投影基本视图间的 对应关系
技能目标：
学会判断第一角与第三角视图
02 内 容 导 入
3.7 第三角法投影基本知识
一、空间四象限
二、八个分角及第三角法投影
1、第三角法展开及各视图位置
1、视图位置
顶视图
底视图
2、视图尺寸
宽
六个基本视图尺寸关系展开图
第一角投影法的尺寸系统“长度、宽度和高度” 第三角投影法的尺寸系统“宽度、深度和高度”
第三角画法
第三角画法
第三角画法
我国国家标准《机械制图》图样画法中规定，机件 的图形按正投影法绘制，并采用第一角画法。而世界上 的一些国家，如英国、美国、日本等，虽然也按正投影 法绘制机械图样，但采用的是第三角画法。随着国际间 技术交流的日益发展，掌握第三角投影画法的基本知识 是必要的。
1.1 第三角画法的基本知识
1.1 第三角画法的基本知识
（a）第一角画法的识别符号
（b）第三角画法的识别符号
图6-69 第一角画法和第三角画 法的识别符号
1.2 第三角画法中剖面图的画法特点
在第三角画法中，剖视图和断面图统称为“剖面 图”，并分为全剖面图、半剖面图、破裂剖面图、旋转 剖面图和阶梯剖面图。
1.2 第三角画法中剖面图的画法特点
1.3 读第三角画法的视图
为了进一步读懂第三角画法的视图，还应经常进行第一 角画法和第三角画法三视图的转换练习。如图6-72所示，图 中所示过程为第一角视图转换成第三角视图的思维过程。
1.3 读第三角画法的视图三投影面
（c）立体在第一角中
图6-72 第一角三视图和第三角三视 图的转换
三个投影面垂直相交，把空间分为八个分角，如图6-64 所示。第一角画法和第三角画法虽然都是采用正投影法，但 物体放置的位置不同，如图6-65所示。
第一角画法： 将物体放置于第一分角内进行投影，并使物体处于观察
者与投影面之间，保持着人—物体—投影面（视图）的关系。
1.1 第三角画法的基本知识
第三角画法： 将物体放置于第三分角内进行投影，并使投影面处于观察
1.1 第三角画法的基本知识
（a）第一角画法
（b）第三角画法
图6-66 第一角画法与第三角画法 的三视图比较
机械制图教案-第三角画法简介
教学设计
教学过程
教学环节教师讲授、指导（主导）内容
学生学习、
操作（主体）活动
时间
分配
一二三组织教学与引入前言
问候同学，自我介绍，强调课堂纪律，以及本学期的作
业和课堂笔记的要求。
复习、提问
1、剖视图的种类
2、剖视图绘图注意事项
导入新课
一、第三角画法简介
第三角投影法中的六个基本视图的展开图
第三角投影法中的六个基本视图的位置
师生问好，强调课堂
纪律。
提问学生回答问题
详细讲解第三角画
法
第三角投影法中的
六个基本视图的展
开过程
5分
10分
10分
20分
10分
教学过程
教学
环节
教师讲授、指导（主导）内容
学生学习、
操作（主体）活动
时间
分配四、
\
小结
1.机件的各种表示法——视图
2.机件的各种表示法——剖视图
课堂小结
10分
15
10分
俯视图
右视图
主视图
左视图
仰视图
后视图。
机械制图三视图的第三角法和第一角如何区分
⒉视 图间的投 影对应关 系不同
在第 三角投影 法中，除后 视图以外
（ a）六基本投影面及其展开
的其余视 图中，靠近 前视图的 一侧为机 件的前面， 远离前视 图的一侧 则为机件 的后面，而 在第一角 投影法中 正好相反。
则采用第三角投影法。伴随着我国的对外开放和
WTO的加入及对外贸易和国际间技术交流的日趋增多，我
们会越来越多的接触到采用第三角投影法绘制的图纸。为了更好地进行国际间的技术交流和发展国际贸易
的需要，我们应该了解和掌握第三角投影法。
如图 13-59 所 示，两个互 相垂直的 投影面，把 空间分成 Ⅰ、Ⅱ、Ⅲ、 Ⅳ四个分 角。机件放 在第一分 角进行投 影表达，称 为第一角 投影。机件 放在第三 分角进行 投影表达， 称为第三 角投影。
在熟
练掌握第
一角投影
（ b）六个基本视图及其配置
的基础上， 画法六个基本视图的形成
了解第三
角投影的
特点后，第
三角投影
画法就比
较容易熟
悉和掌握
了。
鉴于 两种投影 法的不同 特点，为了 便于识别， 国际标准 规定了第 一角投影 和第三角 投影的识 别方法。
(a) 第一角
(b) 第三角
图 13-62 两种画法的标识符号
（ a）形成过程
（ b）三视图 图 13-60 第三角投影
顶视 图，从右向 左投影是 右视图，如 图 13-60a 所示。各投 影面按图 13-60a 所 示的方法 展开，三视 图的配置 如图 13-60b 所 示。
从图 13-61 中 可知，第三 角投影与 第一角投 影都是采 用正投影 法，且投影 面互相垂 直，因此在 第三角投 影的视图 之间仍然 保持“长 对正，高平 齐，宽相 等”的投 影对应关 系。它们之 间的主要 区别有：
机械制图三视图的第三角法和第一角如何区分
三视图的第三角法和第一角法划分：一、第一角投影法1.凡将物体置於第一象限内，以「视点(观察者)」→「物体」→「投影面」关系而投影视图的画法，即称为第一角法。
亦称第一象限法2.第一角投影箱之展开方向，以观察者而言，为由近而远之方向翻转展开。
3.第一角法展开后之视图排列如下，以常用之三视图(前视、俯视、右侧视图)而言，其右侧视图位於前视图之左侧，俯视固则位於前视图之正下方。
二.、第三角投影法1.凡将物体置於第三象限内，以「视点(观察者)」→「投影面」→「物体」关系而投影视图的画法，即称为第三角法。
亦称第三象限法。
2.第三角投影箱之展开方向，以观察者而言，为由远而近之方向翻转展开。
3．第三角法展开后之六个视固排列如下，以常用之三视图而言，其右侧视图位於前视图之右侧，而俯视图则位於前视图之正上方。
CNS 相关规定CNS中国国家标准之象限投影符号，系将一截头圆锥之前视图与左侧视图，依投影之排列而得。
主要之区别为第一角法符号(左侧视图排在右边)，而第三角法符号(左侧视图位在左边)。
对於正投影方法之使用，CNS规定第一角法或第三角法同等适用。
但在同一张图纸上不可混合使用，且须在标题概内或其他明显处绘制符号或加注「第一角法」或「第三角法」字样。
以作为读图之识别。
由於第二象限投影与第四象限投影因水平投影面旋转后与直立投影面重叠，致使投影视图线条混淆不清，增加绘固及识图不便，故不予采用。
欧洲各国盛行第一角法投影制，所以第一角法投影亦有「欧式投影制」之称呼。
例如德国(DIN)、瑞士(VSM)、法国(NF).挪威(NS)等国家使用之。
美国采用第三角投影制，故有「美式投影制」之称呼。
除美国(ANSI)外，尚盛行於美洲地区。
而中华民国(CNS)、国际标准化机构(ISO)与日本[JIS]则采第一角法及第三角两制并行。
视图之排列，应依投影原理上下左右对齐排列，不得任意更换或未依据投影方式排置。
六种视图中最常用之三视图组合为:前视图、上视圆及右侧视图，一般均以L字形或逆向L字形之方式排列於图纸上。
三视图的第一角法和第三角法划分
机械制图：三视图的第一角法和第三角法划分2009-05-10 1:29三视图的第一角法和第三角法划分：一、第一角投影法1.凡将物体置於第一象限内，以「视点(观察者)」→「物体」→「投影面」关系而投影视图的画法，即称为第一角法。
亦称第一象限法。
，2.第一角投影箱之展开方向，以观察者而言，为由近而远之方向翻转展开。
3.第一角法展开后之视图排列如下，以常用之三视图(前视、俯视、右侧视图)而言，其右侧视图位於前视图之左侧，俯视固则位於前视图之正下方。
二.、第三角投影法1.凡将物体置於第三象限内，以「视点(观察者)」→「投影面」→「物体」关系而投影视图的画法，即称为第三角法。
亦称第三象限法。
2.第三角投影箱之展开方向，以观察者而言，为由远而近之方向翻转展开。
3．第三角法展开后之六个视固排列如下，以常用之三视图而言，其右侧视图位於前视图之右侧，而俯视图则位於前视图之正上方。
中华民国(CNS)相关规定CNS中国国家标准之象限投影符号，系将一截头圆锥之前视图与左侧视图，依投影之排列而得。
主要之区别为第一角法符号(左侧视图排在右边)，而第三角法符号(左侧视图位在左边)。
对於正投影方法之使用，CNS规定第一角法或第三角法同等适用。
但在同一张图纸上不可混合使用，且须在标题概内或其他明显处绘制符号或加注「第一角法」或「第三角法」字样。
以作为读图之识别。
由於第二象限投影与第四象限投影因水平投影面旋转后与直立投影面重叠，致使投影视图线条混淆不清，增加绘固及识图不便，故不予采用。
欧洲各国盛行第一角法投影制，所以第一角法投影亦有「欧式投影制」之称呼。
例如德国(DIN)、瑞士(VSM)、法国(NF).挪威(NS)等国家使用之。
美国采用第三角投影制，故有「美式投影制」之称呼。
除美国(ANSI)外，尚盛行於美洲地区。
而中华民国(CNS)、国际标准化机构(ISO)与日本[JIS]则采第一角法及第三角两制并行。
视图之排列，应依投影原理上下左右对齐排列，不得任意更换或未依据投影方式排置。
国内机械制图采用第一视角
采用第一视角。
第三角视图指的是以「视点(观察者)」→「投影面」→「物体」关系而投影视图的画法；
简单的，就从放置位置上看，与第一视角不同：
第一角视图：左视图放右边，右视图放左边，俯视图放下面，仰视图放上边。
第三角视图：左视图放左边，右视图放右边，俯视图放上面，仰视图放下边。
GB是第一视角画法。
使用第一角投影的国家有---- 中国德国法国前苏联
使用第三角投影的国家有----- 美国英国日本
GB和ISO标准一般用第一视角法，日本，台湾等习惯用第三角法。
第三角法俯视图放在主视图上，左视图放在主视图左边，依次类推，与第一角法刚好相反，所以一开始会不大习惯。
现在与国际接轨多了，所以第三视角图就多了，以前都有图纸转换的，现在省略了。
多熟悉一下，习惯就好了。
机械制图第一角投影与第三角投影
机械制图第一角投影与第三角投影第一部分第一角投影与第三角投影一、第三角画法的概念世界各国都采用正投影法来绘制机械图样。
ISO国际标准规定，在表达机件结构时，第一角画法和第三角画法等效使用；GB/T 14692—93中规定“应按第一角画法布置六个基本视图，……必要时（如按合同规定等），才允许使用第三角画法。
”目前，美国和日本等国仍采用第三角画法。
为适应国际科学技术交流的需要，对第三角画法的特点简介如下：二、第一角投影与第三角投影观察顺序第一角: 观察顺序是人—物—图,物体投影到不透明的投影面上形成视图。
第三角：观察顺序是人—图—物，物体投影到人和物之间的透明投影面上形成视图的，好像是透过玻璃来观察物体，玻璃板就是图板。
图纸上有时用专门的图标来区别是用哪一种投影法来画的。
有时用英文表明：如 THE FIRST ANGLE PROJECTION 和 THE THIRD ANGLE PROJECTION。
法国、俄国、中国、罗马尼亚、捷克等国都采用第一角投影。
美、日、英国、德国、加拿大、澳大利亚等国用第三角投影。
第二部分第一、三角投影中三视图的形成及投影面的展开。
生产上所用到的图样，是把几个视图画在同一张图纸上的平面图形，这就需要把三个投影面展开。
在第一角投影中，如下图所示，H、W面分别按图示箭头所示的方向向下和向后旋转90º至与V面在同一平面上。
在第三角投影中，如下图所示，H、W面分别按图示箭头所示的方向向上和向前旋转90º1. 第三角和第一角投影都采用正投影2. 投影规律:“长对正、高平齐、宽相等”在两种投影法中也都存在。
二、第一角投影与第三角投影的区别1. 观察投影的顺序不同第一角投影的观察顺序是人—物—图，物体投影到不透明的投影面上形成视图；第三角投影的观察顺序是人—图—物，物体投影到透明的投影面上形成视图；2. 投影面展开的方式不同；上面讲过。
3. 视图的名称和配置不同第一角投影的三视图是：主视图、俯视图、左视图。
中职机械制图教案：第三角画法
江苏省XY中等专业学校2021-2022-2教案编号：教学内容1.将机件放在第一分角内(H面之上，V面之前，W面之左)得到的多面正投影称为第一角画法;将机件放在第三分角内(H面之下，V面之后，W面之左)得到的多面正投影称为第三角画法。
如图下图所示，第一角画法是将机件置于观察者与投影面之间进行投射。
第三角画法是将投影面置于观察者与机件之间进行投射(把投影面看作透明的)。
第一角画法第三角画法第一角画法与第三角画法的对比2.在第三角画法中，在V面上形成自前方投射所得的主视图，在H面上形成自上方投射所得的俯视图，在W 面上形成自右方投射所得的右视图，如上图b）所示。
令V面保持正立位置不动，将H面、 W面分绕它们与V面的交线向上、向右旋转90，与V面展成同一个平面，得到机件的三视图。
与第一角画法类似，采用第三角画法的三视图也有下述特性(即多面证投影的投影规律):主、俯视图长对正，注、右视图高平齐，俯、右视图宽相等。
3.与第一角画法一样，第三角画法也有六个基本视图。
将机件向正六面体的六个平面(基本投影面)进行投射，然后按图c图所示的方法展开，即得六个基本视图，它们相应的配置如图d）所示。
4.第三角画法与第一角画法在各自的投影面体系中，观察者、机件、投影面三者之间的相对位置不同，决定了它们六个图6-42第三角画法的六个基本视图及其展开教学内容基本视图配置关系的不同。
从下图所示两种画法的对比中可以清楚地看到:第三角画法的俯视图和仰视图与第一角画法的俯视图和仰视图的位置对换;第三角画法的左视图和右视图与第一角画法的左视图和右视图的位置对换;第三角画法的主视图和后图与第一角画法的主视图和后视图一致。
第三角画法第一角画法（二）第三角画法与第一角画法的识别符号为了便于识别不同视角的画法，《技术制图图纸幅面与格式》规定采用投影符号。
第三角画法的投影符号如图a)所示；第一角画法的投影符号如图b)所示。
该符号一般放在标题栏中名称及代号区的下方。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
視圖可分為﹕ 前視圖 (Front View) 俯視圖 (Top View) 仰視圖 (Bottom View) 左側視圖 (Left Side View) 右側視圖 (Right Side View) 輔助視圖 (Auxiliary View)
1
象限之規定
2
點、線、面及體的投影
23
•立體的投影
體是面的集合，面是線的集合，線又是點的集合， 故體的投影僅須將構成體的各點分別投影到各投影 面，再將各點依次連結。
24
•立體的投影（續）
25
立體的投影（續）
26
•視圖中線條的意義
粗實線是表示物體上可見之線。
隱藏線（虛線）表示被遮住無法觀察到的輪廓線。
細鏈線（中心線）表示圓、 圓孔、圓柱或對稱物 體之軸（中）心。
31
•第一角法與第三角法
第一角法：物體置放於第一限象時，得到的投影視圖的方 法，稱之。主從關係：觀察者→物體→投影面
正投影三視圖
觀察者
32
第三角法：物體置放於第三限象時，得到的投影視圖的方 法，稱之。主從關係：觀察者→投影面→物體
正投影三視圖
觀察者
33
•投影法的表示
同一張圖中以單一投影法繪製，並在標題欄內以文字註明 “第一角法” 或 “第三角法” ，或以符號表示
30
•投影法（續）
第二角投影法與第四角投影法所得視圖重疊，製圖 與讀圖不易，所以不適用。 第一角法大部份使用於歐洲國家（如英國、德國、 瑞士等）
第三角法與我們觀看物體位置的方向相同，因此美 國、日本等國，使用此種投影法。
中國國家標準CNS B1001規定，第一 角法與第三角法皆適用，但同一張圖中， 不得同時採用。
平面與投影面平行
平面與投影面傾斜
20
平面的種類：物體上之平面依其與投影面之關係 可分為三類： 1) 正垂面： 當平面垂 直於兩主 要投影面 且平行於 另一主要 投影面。
21
2) 單斜面：當 平面垂直於 一主要投影 面而傾斜於 另兩主要投 影面。
22
3) 複斜面：當平面與三個主要投影面皆傾斜。複斜 面在三個主要投影面上均顯示縮小之平面。
點的投影
點是構成物體之最基本元素，在 投影幾何中，對空間的點，不考 慮其大小，僅須確定其位置所在。
3
第一象限的點投影
空間上的點經投影至投影面後，再經由投影面的旋轉 至平面（即圖紙上）即形成所謂的點的投影視圖
此時Ａ點至直立投影面的距離繪於Ｈ面上，Ａ點至投影 面Ｖ
4
第二象限點之投影
5
第三限象點之投影
16
2) 單斜線：當直線平行於一主要投影面而與另外兩投影面 傾斜者，稱為單斜線。
17
3) 複斜線：當直線與三個主要投影面皆不平行者，稱為複 斜線。
18
•面之投影
1. 面之意義:面為線之集合，決定一平面的條件 有下列四種：
19
平面之投影：平面與投影面之相對位置的不同， 而有下列三種情形：
平面與投影面垂直
34
•視圖之基線省略
投影面與投影面之相交線為投影面旋轉之基線。 物體與直立、水平投影面間的距離，並不影響其形狀和大小 的表達，所以除特殊情形外，基線均省略不畫。
視圖選擇
35
俯視
俯視圖
前視
右視
前視圖
右視圖
27
•中心線的畫法
具有對稱之幾何形體（圓、 圓孔、圓柱）或對稱物 體之軸（中）心，須繪製中心線，且需超出視圖外約 ２～３ｍｍ。
28
•體在空間四個象限的投影視圖比較
視圖重疊
視圖重疊
29
•投影法
依據投影原理表示物體的形狀，可將物體置於任何象限內， 一般將物體置於第一限象而得到投影視圖的方法稱為第一 角投影法，因此同理可得第二、三、四角投影法。
6
第四象限點之投影
7
第一象限點之正投影
Байду номын сангаас
8
第三象限點之正投影
9
物體上點之正投影
10
〄線之投影
1. 線的意義 線為點之集合，空間中的兩點可決定一直線， 線無粗細，只有表示距離、空間位置及方向而已。
視圖上線具有下列三種意義：
面之邊視 兩面之交線
面之極限
11
面之邊視
一平面垂直於投影 面，則其正投影視圖中成 為一線，稱為面之邊視。
12
兩面之交線
兩面相交所產生之 線，稱為交線或稜線。
13
面之極限
當曲面到達極限時， 其轉向素線，在正投影視 圖中，亦成一線。
14
２〃直線之投影
直線在空間座標面上的投影，會因直線與投影面之 相對位置的不同，而有三種情況：
直線與投影面垂直
直線與投影面平行
直線與投影面傾斜
15
3.
直線之種類
1) 正垂線：當直線平行於兩主要投影面且垂直於另一主要 投影面者，稱為正垂線。
