民用飞机气弹簧设计分析 (1)
气弹簧布置.
同时考虑人开启备门时的力在5-10N为适宜。
气弹簧在开启过程中，人开启施加的力
12、气弹簧的力特性曲线 ：
S18C力特性曲线
13、气弹簧的力特性曲线中参数的含义：
14、气弹簧的做力学性能试验需要的力值 介绍：
动态摩擦力Fr：
是指活塞杆在图样规定的行程内做往返运动时所产生 的动态摩擦，Fr =(F3-F1)/2。 公称力Fa： Fa =(F1+F3)/2
3、支撑杆的工艺尺寸以及支架设计
根据机盖开启及关闭布置图，确定气弹簧的长度，但是 必须保证以下生产尺寸。
如有支架建议料厚为3mm，可以根据力的大小对支架 进行工艺处理如：冲压出凹槽来增加强度。
加强筋 根据不同的布置方式所选的气弹簧长度也不同的，比较 短的气弹簧如300mm左右一般使用在四连杆机构上并配 合使用变阻尼式气弹簧（成本相对高些）。比较长的气 弹簧如大于300mm一般从采购成本考虑可使用普通式气 弹簧。除四连杆机构外建议采用普通式且长度适中的气 弹簧以防止行程短小而造成的振颤。
2、气弹簧的支撑形式 气弹簧布置可分为转：直立支撑和旋转支撑。目前我公司 采用直立支撑的有：S21 S22 S18C旋转支撑：S18 S11 S12 A11 A18支撑方式的布置是由后备门铰链轴所处的位置来 决定的.
备门支撑点
侧围支撑点
备门支撑点
侧围支撑点
死点线
死点线
1 旋转支撑
2.直立支撑
但是必须保证关闭时备门支撑点在死点线的左侧（假设 备门在右侧时）。死点线：铰链点和备门安装点的连线。
采用四连杆机构使用变阻尼气弹簧必须按照2中布置方 式，否则变阻尼将不能发挥作用。
6、球头的形式选择：
尼龙球头可根据与气弹簧联接的两个钣金平面进行设 计：可分为普通直式（上图）和斜倾式（上图） 倾斜式可分为不同的角度如8度ቤተ መጻሕፍቲ ባይዱ10度 16度等，可根据 不同情况进行设计。
气弹簧行业分析报告范文
气弹簧行业分析报告范文近年来，随着人们对安全性和环保性的要求不断增高，气弹簧行业迅速发展起来。
气弹簧行业是指生产和销售气体动力驱动的弹簧机械的产业，其中包括气动工具、气弹簧、气动元件等。
本文将对气弹簧行业进行深入分析。
首先，气弹簧行业的市场需求在不断增加。
随着家庭装修、工地施工等行业的快速发展，对气动工具的需求日益旺盛。
传统的电动工具存在一些局限性，如电线限制、噪音大等，而气动工具具有体积小、噪音低、使用方便等优势，因此备受欢迎。
此外，汽车制造、航空航天等行业对气弹簧的需求也在提高，推动了市场的不断扩大。
其次，气弹簧行业面临的竞争激烈。
随着市场需求的增加，越来越多的企业进入这一领域，导致行业竞争加剧。
在市场竞争中，品牌效应和创新能力是关键因素。
一些知名品牌在市场中占有一定的份额，他们通过对产品质量的严格控制和技术创新的不断追求，赢得了消费者的信任和认可。
而一些新进入行业的企业则需要通过降低价格、提升服务等手段来争夺市场份额。
另外，气弹簧行业的发展受制于技术创新。
气弹簧行业的核心技术在于气动工具的设计和制造。
随着科技的进步，越来越多的创新技术被应用到气动工具中，例如节能技术、智能控制技术等。
这些新技术的应用不仅提高了气动工具的效率和性能，同时也降低了使用成本。
因此，气弹簧行业需要不断推动技术创新，以满足市场的需求和提高企业的竞争力。
最后，气弹簧行业的发展也面临一些挑战。
一方面，环保问题成为行业发展的关键。
气动工具使用气体作为动力源，但气体的排放对环境造成污染。
因此，气弹簧行业需要加大环保技术的研究和应用，减少对环境的影响。
另一方面，价格波动和原材料供应也是行业的挑战之一。
对于一些中小企业而言，他们对原材料价格的承受能力有限，一旦原材料价格波动过大，就会对企业的生产和销售造成不利影响。
综上所述，气弹簧行业在市场需求的推动下快速发展，并面临着激烈的竞争和技术创新的挑战。
行业参与者应该加强品牌建设、提升产品质量，注重环保技术的研究和。
“器量”惊人的气弹簧
撰文 / 王荣 陈雷鸣（陕西中航气弹簧有限责任公司） 审核 / 史庆起（中国飞机强度研究所）气弹簧“器量”惊人的气弹簧的“慢性子”气弹簧具有支撑、缓冲、制动以及调节高度和角度等功能，根据它的特点与应用领域的不同，气弹簧又被称为支撑杆、气压棒等。
与普通弹簧相比，气弹簧具有在工作过程中打开或闭合速度相对缓慢、弹性变化和缓、容易控制等特点，在汽车、航空、医疗器械、家具、机械制造等很多领域都有应用。
无论是常见的螺旋形普通弹簧还是气弹簧，都要具备以下几个能力：在外力作用下发生形变、在外力卸载后恢复原状；长期重复使气弹簧这个东西，你可能没听过，但一定见过，例如汽车上用来支撑引擎盖和后备箱的金属杆，或是橱柜门打开时用来支撑柜门的装置等。
气弹簧在飞机上的应用也非常广泛。
▶ 柜橱门上使用的气弹簧▶ 气弹簧可以防止舱门打开过急KP DISCOVERY探索发现▶ 气弹簧的使用场合不同，规格会有很大的差异（供图/陕西中航气弹簧有限责任公司）202434MAY.用，仍能保持性能不衰退的抗疲劳性、耐腐蚀性以及一定的刚度和支撑力。
给弹簧充气气弹簧主要由活塞杆、活塞、密封导向套、气体填充物、缸体、接头等部分组成。
在制造气弹簧的过程中，充气是很重要的一个环节：通过给密闭的缸体内充入气体，使缸体内的压力高于大气压的几倍或者几十倍，进而利用活塞两端的压力差，让活塞杆实现自由运动。
按需设计在飞机上，气弹簧主要用在雷达罩、口盖、舱门等部位。
其力值、伸展长度、工作行程、两端的接头形式等，都可以根据实际使用需求订制。
例如，用在飞机舱门上的气弹簧，可以为舱门提供开启力和支撑力，以及通过压缩气体助力舱门关闭。
而舱门的大小、轻重、使用环境等都是影响气弹簧设计的重要因素，工程师会根据舱门的具体参数按需设计。
气弹簧中的力学气弹簧主要以缸体内的压缩气（责任编辑 / 高琳 美术编辑 / 周游）▶舱门打开后，气弹簧可以起到一定的支撑作用体为介质，通过气体的压缩膨胀力来推动活塞杆工作，其使用寿命以其可以完全伸缩的次数来计算，通常为5～8万次。
4飞机的气动弹性力学
1
刚度与气动弹性设计
1 飞机结构的刚度要求
主导思想：受飞机布局设计所确定的气动特性（升阻特
性、力矩特性）及飞行性能要求，必须使飞 机的刚度条件满足飞行总体技术性能；在气 流复杂作用下结构不允许由于刚度不足带来 的不安全或较大损伤积累的行为。
2
1 飞机结构的刚度要求
1 ）静刚度特性要求（变形量控制要求） 飞机结构的各个构件实际都有刚度要求，只是与强度问题
的速度，控制操纵副翼或直接升力面）
16
5 气动弹性方框图
迎角α
升力Y
机翼
刚性机翼空气 动力方框图
迎角α
α+θ
升力Y
刚性机翼
扭矩
作为弹性系统 机翼
扭角 θ
弹性机翼空气 动力方框图
17
5 气
θ
Y+I
变形
弹性系统
质量惯性 θ
惯性力I
弹性机翼的突 风响应
θ
18
6 气动弹性分类
2）静气动弹性问题对结构部件的刚度要求 机翼盒段的抗扭刚度要满足不能使其在气流扰动下发生剖面
扭转角扩大(发散)的可能；
机翼盒段（副翼连接段）的抗扭刚度要满足不能使其在气流
扰动下发生副翼失效或反效的可能。
3）动气动弹性问题对结构部件的刚度要求 机尾翼及副翼受气流扰动条件下，在一定速度范围内不允许
I(惯性力)
A(气动力)
I
S A
E(弹性力)
气动弹性力学三角形
T
E
气动伺服弹性力学三角形
I
A 气动热弹性力学三角形
E
19
析与实验；
结构部件在飞行包线上的气动弹性精确数值计算，确定颤振临
弹簧在航空、飞机以及直升机上的应用
弹簧在航空、飞机以及直升机上的应用现在的机械很多，特别是一些航空中的飞机也使用弹簧，现在的航空弹簧可是需要质量非常好的。
下面我们就来介绍一下航空、飞机以及直升机弹簧的应用。
1、Trent900与GP7000发动机FAG是所有喷气式飞机发动机弹簧及新型Rolls-Royce“Trent900”发动机大量元件的唯一供应商。
该发动机为空中客车A380－世界上最大的客机提供动力。
FAG会在将来提供空中客车A380的第二代发动机,即与普惠公司和通用电气联合开发的GP7000.2、Trent500发动机FAG航空弹簧部门与Rolls-Royce密切合作，在极短的时间内，开发除了用于空中客车A340-500和A340-600的Trent500发动机的新型主轴弹簧（高度集成，使用新材料）。
FAG的成功因素：①.FAG航空弹簧部门是开发发动机弹簧（主轴弹簧和变速箱弹簧）的重要力量。
②.Trent500发动机提供极高的功率密度。
③.FAG的综合试验台测试程序证明了高强度主轴弹簧的可靠性。
3、PW4000发动机超过一半的商用客机使用普惠发动机。
超过70家航空公司对PW4000发动机的可靠性充满信心。
推力从22到45吨，几乎所有的大型飞机都是由空中客车和波音制造。
空中客车：A300；A310；A330；波音：B747；B767；B777；MD-11 FAG的成功因素：①.FAG航空弹簧部门是这些发动机的所有主轴弹簧的提供商。
②.此外，FAG航空弹簧部门是所有齿轮箱弹簧的核准供应商。
③.同样，这些弹簧必须满足最高的质量和可靠性标准4、BR700发动机BR700发动机的集成主轴弹簧配置：FAG航空弹簧部门已为BR700发动机开发出了主轴弹簧配置。
这些发动机由德国Rolls-Royce（劳斯莱斯）开发，被应用在波音、庞巴迪和湾流公司制造的支线及商务喷气式飞机上。
FAG的成功因素：①.“同步工程技术"—与用户“手拉手”地进行产品开发②.通过系统集成，减少产品重量和元件数量，节约成本。
民用飞机气弹簧设计分析

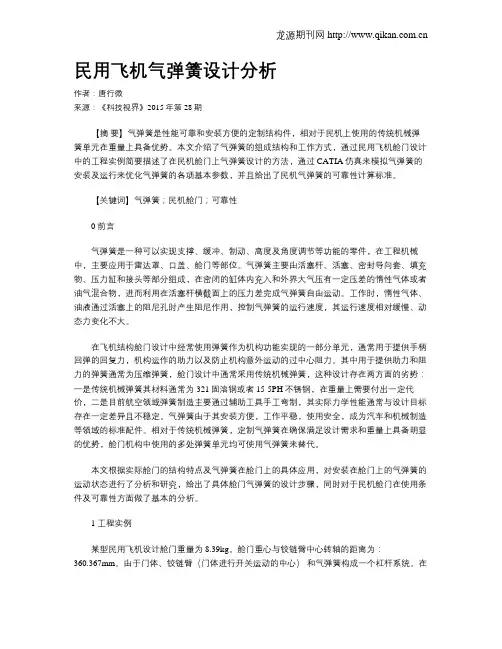

民用飞机气弹簧设计分析作者：唐行微来源：《科技视界》2015年第28期【摘要】气弹簧是性能可靠和安装方便的定制结构件，相对于民机上使用的传统机械弹簧单元在重量上具备优势。

本文介绍了气弹簧的组成结构和工作方式，通过民用飞机舱门设计中的工程实例简要描述了在民机舱门上气弹簧设计的方法，通过CATIA仿真来模拟气弹簧的安装及运行来优化气弹簧的各项基本参数，并且给出了民机气弹簧的可靠性计算标准。
【关键词】气弹簧；民机舱门；可靠性0 前言气弹簧是一种可以实现支撑、缓冲、制动、高度及角度调节等功能的零件，在工程机械中，主要应用于雷达罩、口盖、舱门等部位。
气弹簧主要由活塞杆、活塞、密封导向套、填充物、压力缸和接头等部分组成，在密闭的缸体内充入和外界大气压有一定压差的惰性气体或者油气混合物，进而利用在活塞杆横截面上的压力差完成气弹簧自由运动。
工作时，惰性气体、油液通过活塞上的阻尼孔时产生阻尼作用，控制气弹簧的运行速度，其运行速度相对缓慢、动态力变化不大。
在飞机结构舱门设计中经常使用弹簧作为机构功能实现的一部分单元，通常用于提供手柄回弹的回复力，机构运作的助力以及防止机构意外运动的过中心阻力。
其中用于提供助力和阻力的弹簧通常为压缩弹簧，舱门设计中通常采用传统机械弹簧，这种设计存在两方面的劣势：一是传统机械弹簧其材料通常为321固溶钢或者15-5PH不锈钢，在重量上需要付出一定代价，二是目前航空领域弹簧制造主要通过辅助工具手工弯制，其实际力学性能通常与设计目标存在一定差异且不稳定。
气弹簧由于其安装方便，工作平稳，使用安全，成为汽车和机械制造等领域的标准配件。
相对于传统机械弹簧，定制气弹簧在确保满足设计需求和重量上具备明显的优势，舱门机构中使用的多处弹簧单元均可使用气弹簧来替代。
本文根据实际舱门的结构特点及气弹簧在舱门上的具体应用，对安装在舱门上的气弹簧的运动状态进行了分析和研究，给出了具体舱门气弹簧的设计步骤，同时对于民机舱门在使用条件及可靠性方面做了基本的分析。
