水轮发电机结构PPT课件
水轮发电机
发电机结构 形式： 按布置方式的不同水轮发电机可分卧式和立式两种。 按推力轴承位置的不同来分,立式发电机又分为悬式和伞式
两种。 推力轴承位于装置上方的发电机称为悬式发电机，它适用
于转速在100r/min以上。其优点是推力轴承耗损小，装配方 便，运转较稳定；缺点是机组高度较大，消费钢材较多。
部件。在运行中要承受扭矩、重力、离心
力等的综合作用。大型水轮发电机的转子 支架有组合式（辐射型）和圆盘式两种。
主轴是用来传递转矩，并承受转动部分的轴向 力，通常用高强度钢整体锻成，或由铸造的法 兰与锻造的轴筒拼焊而成；
轮毂是主轴与轮臂之间的连接件；轮臂是用来 固定磁轭并传递扭矩的，大、中型机组的轮臂 一般为焊接结构；
Learning Is To Achieve A Certain Goal And Work Hard, Is A Process To Overcome Various Difficulties For A Goal
一条边放在某一槽的上层，另一条边则放在相隔一个 线圈节距的下层，整个绕组的线圈数恰好等于槽数。
双层绕组的主要优点为: 1）可以选择最有利的节 距。并同时采用分布绕组，来改善电动势和磁动势的 波形；2）所有线圈具有同样的尺寸，便于制造； 3） 端部形状排列整齐，有利于散热和增强机械强度。分 叠绕组和波绕组。 叠绕组 ： 绕组嵌线时，相邻的两个串联线圈中。后一
磁轭的主要作用是产生转动惯量和挂装磁极， 同时也是磁路的一部分，直径小于4m的磁轭可 用铸钢或整圆的厚钢板组成，大于4m时则由3～ 5mm的钢板冲片叠成一整圆，用键固定在轮臂 外端；
（二）转子结构
发电机转子由主轴、轮毂、磁轭、端压板、风扇、 磁极、制动闸板等组成，
发电机结构 形式： 按布置方式的不同水轮发电机可分卧式和立式两种。 按推力轴承位置的不同来分,立式发电机又分为悬式和伞式
两种。 推力轴承位于装置上方的发电机称为悬式发电机，它适用
于转速在100r/min以上。其优点是推力轴承耗损小，装配方 便，运转较稳定；缺点是机组高度较大，消费钢材较多。
部件。在运行中要承受扭矩、重力、离心
力等的综合作用。大型水轮发电机的转子 支架有组合式（辐射型）和圆盘式两种。
主轴是用来传递转矩，并承受转动部分的轴向 力，通常用高强度钢整体锻成，或由铸造的法 兰与锻造的轴筒拼焊而成；
轮毂是主轴与轮臂之间的连接件；轮臂是用来 固定磁轭并传递扭矩的，大、中型机组的轮臂 一般为焊接结构；
Learning Is To Achieve A Certain Goal And Work Hard, Is A Process To Overcome Various Difficulties For A Goal
一条边放在某一槽的上层，另一条边则放在相隔一个 线圈节距的下层，整个绕组的线圈数恰好等于槽数。
双层绕组的主要优点为: 1）可以选择最有利的节 距。并同时采用分布绕组，来改善电动势和磁动势的 波形；2）所有线圈具有同样的尺寸，便于制造； 3） 端部形状排列整齐，有利于散热和增强机械强度。分 叠绕组和波绕组。 叠绕组 ： 绕组嵌线时，相邻的两个串联线圈中。后一
磁轭的主要作用是产生转动惯量和挂装磁极， 同时也是磁路的一部分，直径小于4m的磁轭可 用铸钢或整圆的厚钢板组成，大于4m时则由3～ 5mm的钢板冲片叠成一整圆，用键固定在轮臂 外端；
（二）转子结构
发电机转子由主轴、轮毂、磁轭、端压板、风扇、 磁极、制动闸板等组成，
水轮发电机讲义
量增长很快，1890年仅1.5万kW,至1955年已能生 产10.5万kW的发电机。
一、水轮发电机的发展
➢ 中国在1949年以前自制的水轮发电机单机容量不 超过200kW,1949年以后电机工业获得了蓬勃的发 展，1958年已能生产7.25万kW单机，1972年已制 造出30万kW双水内冷水轮发电机。
二、水轮发电机结构
二、水轮发电机结构
二、水轮发电机结构
➢ 机架 – 机架是立轴水轮发电机安置推力轴承、导轴承、制动
器及水轮机受油器的支撑部件，是水轮发电机较为重 要的结构件。 – 机架由中心体和支臂组成，一 般采用钢板焊接结构，中心体 为圆盘形式，支臂大多为工字 梁形式。 – 机架按其所处的位置分为上、 下机架，按承载性质分为负 荷机架和非负荷机架 。
三、水轮发电机的原理
➢ 无功的类型： 容性无功：由于电容器是储存电场能量的元件，当电 容器加上交流电压后，电压交变时，响应的电场能量 也随着变化。当电压增大，电流及电场能量也就相应 加强，此时电容器的电场能量就将外电源供给的能量 以电场能量形式储藏起来；当电压减小和电场能量减 弱时，电容器把电场能量释放并输回到外面电路中。 交流电容电路不消耗功率，电路中仅是电源能量与电 场能量之间的往复转换。
二、水轮发电机结构
二、水轮发电机结构
➢ 磁轭与转子支架 –磁轭的作用是构成磁路并固定磁极。 –转子支架的作用是固定磁轭。 –对于定子铁芯外径小于325cm的中小容量的水轮发 电机，磁轭可用铸钢或整圆的厚钢板制造，不需要 专门的转子支架。 –对于定子铁芯外径较大的水轮发电机，磁轭通过 转子支架和主轴连成一体。 –磁轭的外缘加工有T尾、鹇尾槽或螺孔，用以固定 磁极。
二、水轮发电机结构
➢ 定子： 水轮发电机的静止部件,主要由机座、铁芯和三相绕组 线圈（线棒）、铜环引线（汇流排）等组成。 –铁芯固定在机座上。 –三相绕组线圈嵌装在铁芯的齿槽内。 –发电机定子机座、铁芯和三相绕组统一体统称为发 电机的定子，也称为电枢。
一、水轮发电机的发展
➢ 中国在1949年以前自制的水轮发电机单机容量不 超过200kW,1949年以后电机工业获得了蓬勃的发 展，1958年已能生产7.25万kW单机，1972年已制 造出30万kW双水内冷水轮发电机。
二、水轮发电机结构
二、水轮发电机结构
二、水轮发电机结构
➢ 机架 – 机架是立轴水轮发电机安置推力轴承、导轴承、制动
器及水轮机受油器的支撑部件，是水轮发电机较为重 要的结构件。 – 机架由中心体和支臂组成，一 般采用钢板焊接结构，中心体 为圆盘形式，支臂大多为工字 梁形式。 – 机架按其所处的位置分为上、 下机架，按承载性质分为负 荷机架和非负荷机架 。
三、水轮发电机的原理
➢ 无功的类型： 容性无功：由于电容器是储存电场能量的元件，当电 容器加上交流电压后，电压交变时，响应的电场能量 也随着变化。当电压增大，电流及电场能量也就相应 加强，此时电容器的电场能量就将外电源供给的能量 以电场能量形式储藏起来；当电压减小和电场能量减 弱时，电容器把电场能量释放并输回到外面电路中。 交流电容电路不消耗功率，电路中仅是电源能量与电 场能量之间的往复转换。
二、水轮发电机结构
二、水轮发电机结构
➢ 磁轭与转子支架 –磁轭的作用是构成磁路并固定磁极。 –转子支架的作用是固定磁轭。 –对于定子铁芯外径小于325cm的中小容量的水轮发 电机，磁轭可用铸钢或整圆的厚钢板制造，不需要 专门的转子支架。 –对于定子铁芯外径较大的水轮发电机，磁轭通过 转子支架和主轴连成一体。 –磁轭的外缘加工有T尾、鹇尾槽或螺孔，用以固定 磁极。
二、水轮发电机结构
➢ 定子： 水轮发电机的静止部件,主要由机座、铁芯和三相绕组 线圈（线棒）、铜环引线（汇流排）等组成。 –铁芯固定在机座上。 –三相绕组线圈嵌装在铁芯的齿槽内。 –发电机定子机座、铁芯和三相绕组统一体统称为发 电机的定子，也称为电枢。
《水电站水轮发电机》课件
02
水电站水轮发电机的结构与组 成
水电站水轮发电机的主体结构
01
02
03
转子
转子是水轮发电机的核心 部件，由主轴、磁轭和励 磁绕组组成，用于产生旋 转磁场。
定子
定子固定在水轮发电机机 座上，由铁芯和绕组组成 ，用于产生感应电动势。
轴承
轴承是连接水轮发电机转 子和机座的部件，用于支 撑转子并传递扭矩。
《水电站水轮发电机》 ppt课件
目录
Contents
• 水电站水轮发电机概述 • 水电站水轮发电机的结构与组成 • 水电站水轮发电机的运行与维护
目录
Contents
• 水电站水轮发电机的故障诊断与处 理
• 水电站水轮发电机的未来发展与展 望
01 水电站水轮发电机概述
水电站水轮发电机的定义与特点
监测电机电流、电压、功率等 电气参数，判断电气系统状态
。
油液分析
通过对润滑油和液压油的化验 分析，判断机械部件磨损情况
。
控制系统自诊断
利用控制系统的自诊断功能， 检测控制电路板、传感器和执
行器的工作状态。
水电站水轮发电机的故障处理措施
定期维护保养
按照规定周期对水轮发电机进 行维护保养，确保机器处于良
智能化控制技术
引入先进的传感器和控制系统，实 现水轮发电机的远程监控和智能控 制。
复合材料的应用
利用复合材料提高水轮机的耐磨、 耐腐蚀性能，延长使用寿命。
水电站水轮发电机在新能源领域的应用
抽水蓄能电站
利用水轮发电机进行抽水蓄能，解决电网调峰问题。
潮能、波浪能发电
结合水轮发电机技术，开发利用潮汐能和波浪能等新能源。
控制系统
水轮机部分培训讲义简洁版ppt课件
单位时间内经过水轮机的水量Q〔m3/s〕， 我厂1#—6#水轮机的额定流量为252.24m3/s。
3.出力与效率 3.1出力N：指水轮机轴传给发电机轴的功率〔输出 功率〕，我厂1#—6#水轮机的额定出力为46.4MW
。
3.2 效率：η=N0/NI×100% 普通η=80%~95%。η<100%的缘由：水流经过 水轮机时，存在水头损失、水量损失、机械损失等 各种能量损失。我厂水轮机效率可达96%。
冲击，对水轮机过流金属外表产活力械剥蚀和化 学腐蚀破坏的景象------水轮机的汽蚀。 2.水轮机汽蚀类型 2.1翼形〔叶片〕汽蚀：转轮叶片反面出口处产生 的汽蚀，与叶片外形、工况有关。
0.25mm。受油器安装在发电机的灯泡头内 浆叶的调整是经过调速器主配压阀控制的压力油送
经受油器再到浆叶接力器。因此受油器是从固定
油管向旋转的操作油管供油的重要转换安装。使浆 叶开启的压力油从受油器下游侧压力腔经过外部供 油管到接力器活塞缸上游侧；使浆叶封锁的压力油 从受油器上游侧压力腔经过中间供油管到活塞缸下 游侧。内腔油管向轮毂供油，并衔接高位轮毂油箱 ，使轮毂内的油具有一定的压力，防止流道中的水 渗入轮毂。此轮毂油管又作为转轮接力器的回复杆 ，将浆叶位置反映到受油器的刻度盘上并经轮叶位 置传感器送到调速器。浆叶全开27.5度,浆叶全关-
称为最优协联关系。
第四节：水轮机构造性能
1.尾水管及根底环 尾水管为卧式圆锥体，由两大节组焊而成，小
头焊根底环，根底环法兰上装有伸缩节，与转轮室 相通。根底环及尾水管呈程度布置，既只需程度段 ，总长26500mm，其中根底环段长8500mm，进 口段直径5796.4mm，出口直径为10500x9100mm ，根底环的上游面为加工面，既是埋设件管型座的 基准面，也是导水机构、主轴的基准面，根底环与 尾水管同时安装。为了监测尾水部位的压力值，在 根底与尾水管部位布置了压力测管，沿圆周方向布
3.出力与效率 3.1出力N：指水轮机轴传给发电机轴的功率〔输出 功率〕，我厂1#—6#水轮机的额定出力为46.4MW
。
3.2 效率：η=N0/NI×100% 普通η=80%~95%。η<100%的缘由：水流经过 水轮机时，存在水头损失、水量损失、机械损失等 各种能量损失。我厂水轮机效率可达96%。
冲击，对水轮机过流金属外表产活力械剥蚀和化 学腐蚀破坏的景象------水轮机的汽蚀。 2.水轮机汽蚀类型 2.1翼形〔叶片〕汽蚀：转轮叶片反面出口处产生 的汽蚀，与叶片外形、工况有关。
0.25mm。受油器安装在发电机的灯泡头内 浆叶的调整是经过调速器主配压阀控制的压力油送
经受油器再到浆叶接力器。因此受油器是从固定
油管向旋转的操作油管供油的重要转换安装。使浆 叶开启的压力油从受油器下游侧压力腔经过外部供 油管到接力器活塞缸上游侧；使浆叶封锁的压力油 从受油器上游侧压力腔经过中间供油管到活塞缸下 游侧。内腔油管向轮毂供油，并衔接高位轮毂油箱 ，使轮毂内的油具有一定的压力，防止流道中的水 渗入轮毂。此轮毂油管又作为转轮接力器的回复杆 ，将浆叶位置反映到受油器的刻度盘上并经轮叶位 置传感器送到调速器。浆叶全开27.5度,浆叶全关-
称为最优协联关系。
第四节：水轮机构造性能
1.尾水管及根底环 尾水管为卧式圆锥体，由两大节组焊而成，小
头焊根底环，根底环法兰上装有伸缩节，与转轮室 相通。根底环及尾水管呈程度布置，既只需程度段 ，总长26500mm，其中根底环段长8500mm，进 口段直径5796.4mm，出口直径为10500x9100mm ，根底环的上游面为加工面，既是埋设件管型座的 基准面，也是导水机构、主轴的基准面，根底环与 尾水管同时安装。为了监测尾水部位的压力值，在 根底与尾水管部位布置了压力测管，沿圆周方向布
水电站水轮发电机PPT课件
14
2021/1/4
15
第四节 水电站厂房的辅助设 备
一、调速系统
• 每台机组装设一套调速系统。
• 调速设备组成：调速器柜、作用筒(接力器 )、油压装置。三部分之间用管路联系。
1. 调速器柜：单机容量不同，机型不同，调 速系统也不一样，调速柜的外形尺寸变化 不大，一般为方形，尺寸为 800mm×800mm×1900mm。
38
一、发电机层设备布置
• 发电机层为安放水轮发电机组及辅助设 备和仪表表盘的场地，也是运行人员巡 回检查机组、监视仪表的场所。
• 发电机层布置的主要设备：有发电机、 调速柜、油压装置、机旁盘、励磁盘、 蝶阀孔、楼梯、吊物孔等。
39
发 电 机 层 平 面 图
40
发电机层设备布置
1. 机旁盘。与调速器布置在同一侧，靠近厂房上游或下游墙 。
2. 电气设备的布置。发电机引出线和中性点侧都装有 电流互感器，一般安装在风罩外壁或机墩外壁上。 对发电机引出母线要加装保护网。
3. 油、气、水管道。一般沿墙敷设或布置在沟内。要 防止油气水渗漏对电缆造成影响。
4. 水轮机层上、下游侧应设必要的过道。主要过道宽 度不宜小于1.2m~1.6m。
5. 水轮机机墩壁上要设进人孔，进人孔宽度一般为 1.2m~1.8m，高度不小于1.8m~2.0m。
• 水泵供水。当水电站的水头太低(水压力不 够)或太高(需要减压设备)时。
• 自流供水。适用于水头在12~60m之间的水 电站，但当水头大于40m时需要减压设备 。坝后式厂房从水库引水，引水厂房从压 力水管引水。
• 混合式供水。水电站水头变化较大时采用 ，高水头用自流方式，低水头时用水泵。
26
四、排水系统
混流式水轮发电机培训资料PPT课件
主要是基于电磁感应定律。水轮发电机的工作是在水轮机及调速器和励 磁调节器的配合下实现的。由于水的势能引起水轮机转子转动,水轮机的 扭矩是通过其水轮机轴法兰与发电机轴法兰的连接传递给发电机的，因 而拖动发电机工作。发电机转子上的磁场是靠可控硅静止励磁装置建立 、控制和调节的。发电机所带负荷或其它因素发生变化时，必引起发电 机电压或其它特性的变化。为保持发电机良好地工作，需要励磁和速度 调节系统相应随之变化,以改变发电机的磁场强度及改变水轮机导叶开度 来适应负荷的变化。
2.1.2额定电压UN ( kV)： ➢水轮发电机端连续输出电压值，是由许多因素综合确定的参数。 ➢额定电压反映了水轮发电机的绝缘水平。发电机的电压越高，绕 组的绝缘也越厚，导体占空间的系数降低，重量增加，成本加大； 降低电压时，绕阻匝数减小，电流加大，经济性下降。 ➢正常情况下，允许发电机额定电压有正负5％的变动范围。
摆度类别
上、下轴承处轴 颈及法兰
导轴承处轴颈
集电环
相对摆度 mm/m 相对摆度 mm/m 绝对摆度
mm
第22页/共34页
摆度（双振幅） 0.03 0.05 0.40
6. 发电机的运行与维护
发电机的运行和维护是同等重要的，电站运行工作人员应熟 悉电机的结构及各部分的特点，并在运行实践中不断总结经验，以 便正确判断电机在运行中是否处于正常状态，在维护中应以对工作 极端负责的精神，将电机在运行中的一切重要现象记载于运行记录 中，定时记载仪表的读数及测定结果，对不正常的情况更应详细记 载并及时处理。
定子机座由钢板焊接而成，为运输方便而分成两瓣，在工地组 焊成整体，机座为多边形结构，对边距离为7400mm，高2200mm 。
定子铁芯采用高导磁、低损耗、无时效的50W270优质硅钢片 冲制而成，全圆由324槽，27片组成。铁芯外径为φ6250mm，内 径φ5520mm，总长1210mm。铁芯轴向均匀设有高度芯两端叠成阶梯形，并采用非磁性压指及非磁性端箍。为避免压指 脱落，非磁性压指直接焊于压板上。
2.1.2额定电压UN ( kV)： ➢水轮发电机端连续输出电压值，是由许多因素综合确定的参数。 ➢额定电压反映了水轮发电机的绝缘水平。发电机的电压越高，绕 组的绝缘也越厚，导体占空间的系数降低，重量增加，成本加大； 降低电压时，绕阻匝数减小，电流加大，经济性下降。 ➢正常情况下，允许发电机额定电压有正负5％的变动范围。
摆度类别
上、下轴承处轴 颈及法兰
导轴承处轴颈
集电环
相对摆度 mm/m 相对摆度 mm/m 绝对摆度
mm
第22页/共34页
摆度（双振幅） 0.03 0.05 0.40
6. 发电机的运行与维护
发电机的运行和维护是同等重要的，电站运行工作人员应熟 悉电机的结构及各部分的特点，并在运行实践中不断总结经验，以 便正确判断电机在运行中是否处于正常状态，在维护中应以对工作 极端负责的精神，将电机在运行中的一切重要现象记载于运行记录 中，定时记载仪表的读数及测定结果，对不正常的情况更应详细记 载并及时处理。
定子机座由钢板焊接而成，为运输方便而分成两瓣，在工地组 焊成整体，机座为多边形结构，对边距离为7400mm，高2200mm 。
定子铁芯采用高导磁、低损耗、无时效的50W270优质硅钢片 冲制而成，全圆由324槽，27片组成。铁芯外径为φ6250mm，内 径φ5520mm，总长1210mm。铁芯轴向均匀设有高度芯两端叠成阶梯形，并采用非磁性压指及非磁性端箍。为避免压指 脱落，非磁性压指直接焊于压板上。
水轮发电机的结构概述教学课件
❖ 水轮发电机组成
主要由定子、转子、机架、推力轴承、导 轴承、冷却器、制动器等部件组成。
水轮发电机定子结构
❖ 水轮发电机定子主要由机座、铁芯和三 相绕组线圈等组成。
铁芯固定在机座上。 三相绕组线圈嵌装在铁芯的齿槽内。 发电机定子机座、铁芯和三相绕组统一体
统称为发电机的定子，也称为电枢。
❖ 机架由中心体和支臂组成，一般采用钢 板焊接结构，中心体为圆盘形式，支臂 大多为工字梁形式。
❖ 机架按其所处的位置分为上、下机架， 按承载性质分为负荷机架和非负荷机架 。
推力轴承
❖ 推力轴承的组成和作用
推力轴承是应用液体润滑承载原理的机械结构部件， 主要由轴承座及支承、轴瓦、镜板、推力头、油槽及 冷却装置等部件组成。
推力瓦
推力瓦是推力轴承中的关键部件，它是整个 机组转动部分和固定部分的摩擦面，并且承 受整个机组转动部分的重量和轴向水推力。
推力瓦一般做成扇形块，中小型水轮发电机 推力轴承的推力瓦数多为6块～8块。
常用的推力瓦有巴式合金推力瓦和弹性金属 氟塑料瓦两种。
镜板
镜板是将推力负荷传递到推力瓦上的部件，技术要 求高。
托盘
托盘的作用是减小轴瓦的变形。另外，托盘的轴向 柔度在运行中有一定的均衡负荷作用。
其材质应选用能承受较大弯曲应力的高强度材料。
绝缘垫
通常在轴承座下面或推力头与镜板结合面之间装设 绝缘垫，切断轴电流回路，保护轴瓦工作面，并起 到绝缘和调整轴线的双重作用。
油的循环冷却
轴承的油循环冷却方式有内循环和外循环两种。 中小型水轮发电机轴承的油循环冷却方式一般为内
❖ 刚性支柱螺钉支承方式的推力轴承
刚性抗重螺栓支承方式的推力轴承结构如图：
主要由定子、转子、机架、推力轴承、导 轴承、冷却器、制动器等部件组成。
水轮发电机定子结构
❖ 水轮发电机定子主要由机座、铁芯和三 相绕组线圈等组成。
铁芯固定在机座上。 三相绕组线圈嵌装在铁芯的齿槽内。 发电机定子机座、铁芯和三相绕组统一体
统称为发电机的定子，也称为电枢。
❖ 机架由中心体和支臂组成，一般采用钢 板焊接结构，中心体为圆盘形式，支臂 大多为工字梁形式。
❖ 机架按其所处的位置分为上、下机架， 按承载性质分为负荷机架和非负荷机架 。
推力轴承
❖ 推力轴承的组成和作用
推力轴承是应用液体润滑承载原理的机械结构部件， 主要由轴承座及支承、轴瓦、镜板、推力头、油槽及 冷却装置等部件组成。
推力瓦
推力瓦是推力轴承中的关键部件，它是整个 机组转动部分和固定部分的摩擦面，并且承 受整个机组转动部分的重量和轴向水推力。
推力瓦一般做成扇形块，中小型水轮发电机 推力轴承的推力瓦数多为6块～8块。
常用的推力瓦有巴式合金推力瓦和弹性金属 氟塑料瓦两种。
镜板
镜板是将推力负荷传递到推力瓦上的部件，技术要 求高。
托盘
托盘的作用是减小轴瓦的变形。另外，托盘的轴向 柔度在运行中有一定的均衡负荷作用。
其材质应选用能承受较大弯曲应力的高强度材料。
绝缘垫
通常在轴承座下面或推力头与镜板结合面之间装设 绝缘垫，切断轴电流回路，保护轴瓦工作面，并起 到绝缘和调整轴线的双重作用。
油的循环冷却
轴承的油循环冷却方式有内循环和外循环两种。 中小型水轮发电机轴承的油循环冷却方式一般为内
❖ 刚性支柱螺钉支承方式的推力轴承
刚性抗重螺栓支承方式的推力轴承结构如图：
水轮发电机技术讲课课件
水轮发电机组技术讲课课件讲课人：邱灿锋水轮机型号：ZZ560A－LH－450含义：Z--轴流式Z--转桨（D代表定桨）560A--转轮型号L--立轴H—混凝土蜗壳450—转轮直径为450cm发电机型号：SF12——56／7000含义：S—三相F—风冷12—额定容量（MW）56—磁极个数7000—定子铁芯外径（cm）三、轴流转桨式水轮机组的适用范围及其优缺点可用于2—90M水头范围，过水能力大，轮叶可以转动，适用于大流量。
2—18M低水头且负荷变化较大的水电站，其运行稳定性较好，水轮机的高效率区范围较宽。
四、轴流转桨式水轮机组的基本部件对能量转换有直接影响的过流部件叫做水轮机的基本部件。
由引水（蜗壳）、导水（导水机构）、工作（转轮）和泄流（尾水管）四部分组成。
1、蜗壳的作用：（1）、保证水流以最小的水力损失引向导水部件，从而提高水轮机效率；（2）、尽可能保证沿导水部件的周围进水流量均匀，水流对称于轴，以使转轮受力均匀，提高工作的稳定性；（3）、使水流在进入导水部件以前具有一定的环流，然后很顺利地进入工作转轮；（4）、保证转轮在工作时，始终浸没在水中不会有大量空气进入转轮；2、导水机构作用：（1）、当机组的负荷发生变化时，用来调节进入水轮机转轮的流量，改变水轮机出力，使其与水轮发电机的电磁功率相适应；（2）、正常与事故停机时，用来截断水流，使机组停止转动；（3）、水轮机运行时，使水流按有利的方向均匀流入转轮；导水机构由导叶、导叶传动机构（包括转臂、连杆和控制环等）、接力器、顶盖、底环、及轴承组成。
3、尾水管的作用：用来回收转轮出口水流中的剩余能量，常用的有直锥型和弯肘形（范厝厂采用本种）；4、转轮的组成：由转轮体、叶片、泄劲水锥和密封装置组成。
（1）、转轮体的四周安放着悬臂式叶片，当水流流经叶片，将水能转换为机械能；（2）、转轮内有一套操作叶片转动的机构，当导叶改变时，它能使叶片相应地也旋转一个角度，以便与导叶开度相适应，从而保证在变工况下，水轮机有较高的效率；（3）、转轮体下部连接着泄水锥，它的作用是引导经叶片流出来的水，迅速、顺利地流入尾水管，防止水流相互撞击，以减少水力损失，提高水轮机效率；（4）、密封装置安放在叶片的枢轴与转轮体之间，它用来防止转轮体内的压力油向外漏出，同时也防止压力水渗入转轮体内。
水轮发电机结构介绍ppt课件
30
轮叶安装
装配步骤：
首先采用转轮 翻身工具将转轮体 翻身（图中没有表 示）；然后将轮叶 分片装配到相应位 置（图中只显示了 单个轮叶的安装）； 用螺栓将轮叶与枢 轴固定；安装转轮 悬挂装置；再安装 操作架（图中没有 表示出来）。
31
外形图
泄水锥结构
剖面图
作用：
1. 是水轮机导水机构的重要组成部分，主要是为尾水导流； 2. 使转轮体内部形成一个封闭油腔，起密封作用。
水导油箱筒
水导油箱筒由二瓣组成，安装时先分别吊入，然后组合安装。
48
水导油箱
分瓣配合处
水导油箱由二瓣组成，安装时先分别吊入，然后组合安装 成一个整体，并且与水导油箱筒连接成一体。
49
水导轴承体
水导轴瓦支柱螺 丝安装孔
50
水导轴承安装
装配步骤：
1.安装水导油箱筒； 2.安装水导油箱； 3.安装水导轴承体； 4.安装水导轴瓦； 5.调整水导轴瓦； 6.安装轴瓦测温装置； 7.安装地板； 8.安装水导轴承盖；
永磁机 上机架 上挡风板 定子 转子
下挡风板 下风罩
推力轴承
推力支 架柱段
推力支 架锥段
空冷器
7
机组顶部布置
8
水轮发电机组结构分类
基础部分 基础支持盖
受油器
轴系部分 主轴 操作油管 水封 水导轴承 推力轴承
发电机部分 发电机定子 发电机转子 上机架 永磁机
9
三维效果图
第二讲 水力机组基本结构
1. 混流式 2. 轴流式 3. 其他 4. 发电机
1
1. 混流式
2
低水头混流式水轮机转轮 高水头混流式水轮机转轮
3
4
2. 轴流式
轮叶安装
装配步骤：
首先采用转轮 翻身工具将转轮体 翻身（图中没有表 示）；然后将轮叶 分片装配到相应位 置（图中只显示了 单个轮叶的安装）； 用螺栓将轮叶与枢 轴固定；安装转轮 悬挂装置；再安装 操作架（图中没有 表示出来）。
31
外形图
泄水锥结构
剖面图
作用：
1. 是水轮机导水机构的重要组成部分，主要是为尾水导流； 2. 使转轮体内部形成一个封闭油腔，起密封作用。
水导油箱筒
水导油箱筒由二瓣组成，安装时先分别吊入，然后组合安装。
48
水导油箱
分瓣配合处
水导油箱由二瓣组成，安装时先分别吊入，然后组合安装 成一个整体，并且与水导油箱筒连接成一体。
49
水导轴承体
水导轴瓦支柱螺 丝安装孔
50
水导轴承安装
装配步骤：
1.安装水导油箱筒； 2.安装水导油箱； 3.安装水导轴承体； 4.安装水导轴瓦； 5.调整水导轴瓦； 6.安装轴瓦测温装置； 7.安装地板； 8.安装水导轴承盖；
永磁机 上机架 上挡风板 定子 转子
下挡风板 下风罩
推力轴承
推力支 架柱段
推力支 架锥段
空冷器
7
机组顶部布置
8
水轮发电机组结构分类
基础部分 基础支持盖
受油器
轴系部分 主轴 操作油管 水封 水导轴承 推力轴承
发电机部分 发电机定子 发电机转子 上机架 永磁机
9
三维效果图
第二讲 水力机组基本结构
1. 混流式 2. 轴流式 3. 其他 4. 发电机
1
1. 混流式
2
低水头混流式水轮机转轮 高水头混流式水轮机转轮
3
4
2. 轴流式
水轮发电机的结构(讲义)..36页PPT
谢谢你的阅读
❖ 知识就是财富 ❖ 丰富你的人生
71、既然我已经踏上这条道路，那么，任何东西都不应妨碍我沿着这条路走下去。——康德 72、家庭成为快乐的种子在外也不致成为障碍物但在旅行之际却是夜间的伴侣。——西塞罗 73、坚持意志伟大的事业需要始终不渝的精神。——伏尔泰 74、路漫漫其修道远，吾ቤተ መጻሕፍቲ ባይዱ上下而求索。——屈原 75、内外相应，言行相称。——韩非
水轮发电机的结构(讲义)..
•
6、黄金时代是在我们的前面，而不在 我们的 后面。
•
7、心急吃不了热汤圆。
•
8、你可以很有个性，但某些时候请收 敛。
•
9、只为成功找方法，不为失败找借口 (蹩脚 的工人 总是说 工具不 好)。
•
10、只要下定决心克服恐惧，便几乎 能克服 任何恐 惧。因 为，请 记住， 除了在 脑海中 ，恐惧 无处藏 身。-- 戴尔． 卡耐基 。
水轮机教学课件PPT
• 表3-3，表3-4（p73): 反击式水轮机转轮暂行系列型谱 • 可根据电站水头直接从型谱表中选择适用的机型 • 有两种以上的机型可选时，应做方案比较
（2）采用套用机组和通用机型
• 要求设备系列化、标准化、通用化 • 水轮发电设备制造和已建电站的运行情况
N 3000kW
大中型机组
D1 2.75m
三、用主要综合特性曲线选择水轮机的主要参数
• 过程：
• 根据相似公式计算出原形水轮机的主要参数（D1、n) • 把已选定的原形水轮机参数反过来换算成模型参数 • 将模型参数放置到模型主要综合特性曲线上，检验所选水轮机工作
条件是否合理（即检验高效区）
• 步骤：
• 选择计算点→n’1, D’1 → D1，n
用此△η对一般效率进行修正，即 p m • 转桨式：由于ηmmax= ηm（φ），故每个φ应分别修正
在不同的φ角下， △η值也不同
• 单位转速n‘1和单位流量Q’1的修正
• 前一节中，理论上认为原、模型n’ 、Q’1一致 • 实际上，考虑原、模型水轮机的效率差别后，原、模
型n’1 、Q’1就不一致 • 原、模型n’1 、Q’1的修正原因：水轮机的效率差别，特
D1,m D1, p
• •
轴流式 说明
p max
1 0.3(1mmax ) 0.7(1mmax )5
D1,m D1, p
10 Hm Hp
1. 已知ηmmax→ηpmax 2. 公式中ηm 应取最大值 3. 对于混流式水轮机， 最优效率点是唯一的
轴流转桨式， ηmmax= ηm（φ），每一个φ→ ηmmax 效率修正时应分别对待
• N总、Hr 已定的情况下 • 不同机组台数，则单机容量、转轮直径、转速、型号
（2）采用套用机组和通用机型
• 要求设备系列化、标准化、通用化 • 水轮发电设备制造和已建电站的运行情况
N 3000kW
大中型机组
D1 2.75m
三、用主要综合特性曲线选择水轮机的主要参数
• 过程：
• 根据相似公式计算出原形水轮机的主要参数（D1、n) • 把已选定的原形水轮机参数反过来换算成模型参数 • 将模型参数放置到模型主要综合特性曲线上，检验所选水轮机工作
条件是否合理（即检验高效区）
• 步骤：
• 选择计算点→n’1, D’1 → D1，n
用此△η对一般效率进行修正，即 p m • 转桨式：由于ηmmax= ηm（φ），故每个φ应分别修正
在不同的φ角下， △η值也不同
• 单位转速n‘1和单位流量Q’1的修正
• 前一节中，理论上认为原、模型n’ 、Q’1一致 • 实际上，考虑原、模型水轮机的效率差别后，原、模
型n’1 、Q’1就不一致 • 原、模型n’1 、Q’1的修正原因：水轮机的效率差别，特
D1,m D1, p
• •
轴流式 说明
p max
1 0.3(1mmax ) 0.7(1mmax )5
D1,m D1, p
10 Hm Hp
1. 已知ηmmax→ηpmax 2. 公式中ηm 应取最大值 3. 对于混流式水轮机， 最优效率点是唯一的
轴流转桨式， ηmmax= ηm（φ），每一个φ→ ηmmax 效率修正时应分别对待
• N总、Hr 已定的情况下 • 不同机组台数，则单机容量、转轮直径、转速、型号
水轮发电机结构及工作原理介绍_图文
– 磁极铁芯分实心和叠片两种结构。
– 中、小容量高转速水轮发电机的转子，常采用 实心磁极结构，整体锻造或铸造而成。转速大 于或等于750r／min的小型水轮发电机，常采用 磁极铁芯连同转子的磁轭与主轴整体锻造加工 。
– 磁极固定方式通常采用螺钉、T尾和鸽尾结构。
• 磁轭与转子支架
– 磁轭的作用是构成磁路并固定磁极。 – 转子支架的作用是固定磁轭。 – 对于定子铁芯外径小于325cm的中小容量的
• 中小型水轮发电机轴承的油循环冷却方式一般为内 循环。
• 水轮发电机制动方式 机械制动、电气制动、混合制动
• 水轮发电机制动系统的组成 制动装置（俗称 风闸）、控制原件、管路系统。
• 机械制动的作用 为避免机组停机减速过程后期时间较长，引起推力瓦的磨损。 一般当机组转速降低到额定转速25%~35%，自动投入制动器， 加闸停机。
– 按布置方式分：可分为卧式和立式两种。
• 卧式水轮发电机适合中小型、贯流及冲击式水轮机。 • 一般低、中速的大、中型机组多采用立式发电机。

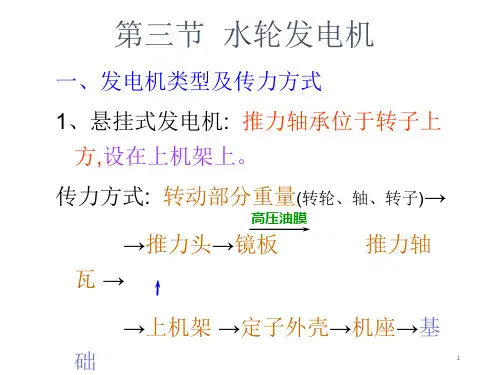

– 按推力轴承位置分：立式发电机又分为悬式和伞 式两种。
• 推力轴承位于转子上方的发电机称为悬式发电机，它适 用于转速在100r/min以上。
• 推力轴承位于转子下方的发电机称为伞式发电机，无上 导的称为全伞式，有上导的称为半伞式，它适用于转速 在150r/min以下。
起动试运行的内容和程序 ：
1. 机组起动试运行的工作范围很广，要进行从水工建筑物到 机电设备的全面检查。一般说来包括试验检查和试运行两 大部分，而且以试验检查为主。
2. 起动试运行程序： （1）水轮发电机组试运行前的检查
2. 通过检杳发现尚未完善的工作及工程或设备所存在的缺陷， 及时处理以保证电站能顺利地投产。
– 中、小容量高转速水轮发电机的转子，常采用 实心磁极结构，整体锻造或铸造而成。转速大 于或等于750r／min的小型水轮发电机，常采用 磁极铁芯连同转子的磁轭与主轴整体锻造加工 。
– 磁极固定方式通常采用螺钉、T尾和鸽尾结构。
• 磁轭与转子支架
– 磁轭的作用是构成磁路并固定磁极。 – 转子支架的作用是固定磁轭。 – 对于定子铁芯外径小于325cm的中小容量的
• 中小型水轮发电机轴承的油循环冷却方式一般为内 循环。
• 水轮发电机制动方式 机械制动、电气制动、混合制动
• 水轮发电机制动系统的组成 制动装置（俗称 风闸）、控制原件、管路系统。
• 机械制动的作用 为避免机组停机减速过程后期时间较长，引起推力瓦的磨损。 一般当机组转速降低到额定转速25%~35%，自动投入制动器， 加闸停机。
– 按布置方式分：可分为卧式和立式两种。
• 卧式水轮发电机适合中小型、贯流及冲击式水轮机。 • 一般低、中速的大、中型机组多采用立式发电机。
– 按推力轴承位置分：立式发电机又分为悬式和伞 式两种。
• 推力轴承位于转子上方的发电机称为悬式发电机，它适 用于转速在100r/min以上。
• 推力轴承位于转子下方的发电机称为伞式发电机，无上 导的称为全伞式，有上导的称为半伞式，它适用于转速 在150r/min以下。
起动试运行的内容和程序 ：
1. 机组起动试运行的工作范围很广，要进行从水工建筑物到 机电设备的全面检查。一般说来包括试验检查和试运行两 大部分，而且以试验检查为主。
2. 起动试运行程序： （1）水轮发电机组试运行前的检查
2. 通过检杳发现尚未完善的工作及工程或设备所存在的缺陷， 及时处理以保证电站能顺利地投产。
水轮发电机组培训ppt课件
• 主轴密封分工作密封和检修密封两种。
• 工作密封采用活塞式橡胶平板接触密封，由转环、密封座、橡胶密封环等组成，工作 时，通过技术供水将橡胶密封环顶起，与转环直接接触，达到密封的效果。橡胶密封 环通过泄漏水进行润滑、冷却，磨损后可自动调整复位，上密封座上有压力水进口和 排沙口，密封效果较好。
• 检修密封在工作密封下方，采用空气压迫橡胶带式密封结构，当机组检修时，向空气 围带内充入0.5-0.7MPa压缩空气，橡胶围带膨胀而使围带的密封唇边与主轴贴紧起到密 封作用。正常运行中严禁将检修密封投入，否则会造成橡胶围带磨损损坏。
• 水导轴承为自循环稀油润滑筒式轴承，外循环冷却，采用巴氏合金轴 瓦，具有自润滑循环方式，运行中透平油因离心力从转动油盆自下沿 轴瓦上约45°的螺旋导油槽进入上油盆，其间对轴瓦进行润滑、冷却， 透平油在上油盆内进行冷却，冷却后因自重又回到转动油盆中，如此 往复不止从而起到润滑和冷却的效果。
10
轴承密封
4
转轮
• 转轮是水轮机的重要部件，通过它将水流 的能量转换为机械能。
5
座环
• 座环是机组的重要支撑部件，由上、 下环与13只固定导叶焊接而成，其中 有一只固定导叶与蜗壳进口端及尾部 焊在一起。
6
转轮室
• 转轮室座环装有20只活动导叶，以及顶盖、控制环及操作 传动机构和限位限制机构等组成了机组的导水机构，支持 环与水导导轴承都固定在顶盖上。控制环安装在支持环上， 控制环与推拉杆及调速轴相连用来控制20只活动导叶。
7
尾水管
• 尾水管结构：锥管、肘管。 • 尾水管作用：锥管主要为转轮室补气测压监视；肘管主要
作用是排水、补气测压监视。
8
导水机构
• 水轮机导水机构的作用，主要是形成和改变进入转轮水流 的环量，采用转动式的性能良好的多导叶控制，保证水流 以很小的能量损失，在不同的流量下沿圆周均匀进入转轮。
• 工作密封采用活塞式橡胶平板接触密封，由转环、密封座、橡胶密封环等组成，工作 时，通过技术供水将橡胶密封环顶起，与转环直接接触，达到密封的效果。橡胶密封 环通过泄漏水进行润滑、冷却，磨损后可自动调整复位，上密封座上有压力水进口和 排沙口，密封效果较好。
• 检修密封在工作密封下方，采用空气压迫橡胶带式密封结构，当机组检修时，向空气 围带内充入0.5-0.7MPa压缩空气，橡胶围带膨胀而使围带的密封唇边与主轴贴紧起到密 封作用。正常运行中严禁将检修密封投入，否则会造成橡胶围带磨损损坏。
• 水导轴承为自循环稀油润滑筒式轴承，外循环冷却，采用巴氏合金轴 瓦，具有自润滑循环方式，运行中透平油因离心力从转动油盆自下沿 轴瓦上约45°的螺旋导油槽进入上油盆，其间对轴瓦进行润滑、冷却， 透平油在上油盆内进行冷却，冷却后因自重又回到转动油盆中，如此 往复不止从而起到润滑和冷却的效果。
10
轴承密封
4
转轮
• 转轮是水轮机的重要部件，通过它将水流 的能量转换为机械能。
5
座环
• 座环是机组的重要支撑部件，由上、 下环与13只固定导叶焊接而成，其中 有一只固定导叶与蜗壳进口端及尾部 焊在一起。
6
转轮室
• 转轮室座环装有20只活动导叶，以及顶盖、控制环及操作 传动机构和限位限制机构等组成了机组的导水机构，支持 环与水导导轴承都固定在顶盖上。控制环安装在支持环上， 控制环与推拉杆及调速轴相连用来控制20只活动导叶。
7
尾水管
• 尾水管结构：锥管、肘管。 • 尾水管作用：锥管主要为转轮室补气测压监视；肘管主要
作用是排水、补气测压监视。
8
导水机构
• 水轮机导水机构的作用，主要是形成和改变进入转轮水流 的环量，采用转动式的性能良好的多导叶控制，保证水流 以很小的能量损失，在不同的流量下沿圆周均匀进入转轮。
相关主题
