纸箱的瓦楞纸材质的表示和测试
纸箱材质及性能测试
THANK YOU
（恳请批评&指正）
| 追求成果◇控制过程 |
＼
130gA级牛卡 3000
6.5
6 牛卡单B瓦纸箱（A3A) 7 白板单B瓦纸箱（W3A)
110gA级牛卡 90gB瓦
＼
130g白板纸 90gB瓦
＼
＼
110gA级牛卡 2200
6.0
＼
110gA级牛卡 2450
6.0
8 白板加强单E瓦纸箱（W3A) 140g白板纸 110g高强E瓦 ＼
＼
120gA级牛卡
130g白板纸 90gB瓦
65g
4 加强美卡双瓦纸箱(K=A) 130g美卡纸 110gB瓦
65g
110gC瓦 110gA级牛卡 3800
7.0
130gC瓦 110gA级牛卡 5000
7.5
110gC瓦 110gA级牛卡 3900
7.0
110gC瓦 110gA级牛卡 4500
7.5
5 加强美卡单B瓦纸箱(K3A) 130g美卡纸 130g高强B瓦 ＼
| 追求成果◇控制过程 |
序号
材质结构名称
面纸g/㎡
材质要求
B/E瓦
g/㎡
中夹纸
g/㎡
A/C瓦 ㎡
g/
里纸g/㎡
边压强度 破裂强度 N/m kpa.㎡/g
1 普通双瓦纸箱箱(A=A)
110gA级牛卡 110gB瓦
65g
2 加强牛卡双瓦纸箱(A=A） 140gA级牛卡 110gB瓦
65g
3 普通双瓦白箱(W5A)
纸箱材质及性能测试
报告人：陈蓉 日 期：2015年1月
| 追求成果◇控制过程 |
瓦楞纸箱生产常见测试项目
为使影响纸箱材质的性能各种条件尽可能标准化，需要对各种条件进行合理有效的控制。
测试通常是在室内50%的相对湿度和23°C温度下进行的（英标）。
试样应在测试前24小时内妥善放置。
1.吸水性测定公认的检测方法是Cobb法，不过该法仅适用于面纸。
先把两端张开的金属环或圆筒夹在既定区域和重量的纸张上，使纸张有效地闭合金属环或圆筒的一端。
测好定量的水（通常为25InI）倒入蓄水区，规定时间过后将残余水倒掉。
这时重新称量一下纸张试样，知道前后重量差便可算出吸水率，以此来比较不同面纸的吸水性。
通常规定的测试时间约为一分钟，只有纸张吸湿性特别强时才会调整时间。
而水滴测法可适用于所有纸张。
此法较为容易，只是结果不够精确，不过可随时随地进行测试,对不同纸张作比较。
通常先在纸上画个圆圈作标记,将量好的少量水滴入圆圈中央，通过测定吸水时间即圆圈湿透的时间来计算纸张的吸水性。
2.透气度测试常用方法为GUrIey测试法，仍需测定时间，不过这次测定的是在规定气压下，定量空气通过纸张上的规定区域（此处用作一层隔膜）的时间,纸张上的固定区域是由环规来界定的。
随后压缩空气在规定气压的压力下穿过这层“隔膜”，渗透的气体量可用测压计测得。
透气度常用“亳升/分”作单位表示。
3.环压强度测试测试时，把纸板放入一张厚钢板的环形槽中。
钢板是平放的，纸带的长度正好可沿其环形槽围成一个卷筒。
纸卷上方再放一张水平的钢板,随后再不断向纸卷施压直到把纸卷压溃。
施加的压力即为该纸的RCT指数，通常以“牛顿”作单位。
此法主要用于测试面纸，不过也可尝试用来测试瓦楞芯纸。
这些纸张的RCT指数可为今后形成的纸板的最终边压强度提供很好的参考。
4.瓦楞纸压缩强度测试本法专门用于测定瓦楞纸。
如同在瓦楞芯纸平压强度测试（CMT）中一样，纸张通过冷压式瓦楞芯纸成形机后成为和瓦线上一样的芯纸。
如同上文提到的RCT测试程序，成形芯纸也要受到压力，在被压溃的一瞬间可算出其抗压度。
纸箱材质及性能测试
| 追求成果◇控制过程 |
纸板的分类： 根据选用的瓦楞层数，我们将纸板分为：单坑、双坑、三坑。
纸板的命名： 单坑：K3K，K3A，A3A，A3B，B3B等 双坑：K=K，K=A，A=A，A=B，A=C，B=B等 三坑： K三K，A三B 纸板材质的规范表示：
| 追求成果◇控制过程 |
瓦楞纸箱材质性能测试 瓦楞纸板和瓦楞纸箱的主要五项性能指标测试：边压强度、耐破强度、 戳穿强度、抗压强度和抗折强度。（性能测试必须对所以试样进行前处 理。就是将试样放在温度23℃±2℃,湿度50％±5％的恒温恒湿的环境 里处理24小时后作试验。) 1、边压强度 瓦楞纸箱作为刚性容器，使用时要维持一定的形状。瓦楞纸箱损坏的一 个主要形式就是压溃，失去刚性。纸箱的边压强度是体现纸箱刚性的一 个重要指标。瓦楞纸板的边压强度是指纸板沿瓦楞方向承受压缩载荷的 能力。
里纸g/㎡ 110gA级牛卡 110gA级牛卡 110gA级牛卡 110gA级牛卡 130gA级牛卡 110gA级牛卡 110gA级牛卡 120gA级牛卡 100gC级牛卡 140gA级牛卡
边压强度 破裂强度 N/m kpa.㎡/g 3800 5000 3900 4500 3000 2200 2450 7.0 7.5 7.0 7.5 6.5 6.0 6.0
| 追求成果◇控制过程 |
| 追求成果◇控制过程 |
常用的苾(bie)纸 125g普通苾，125g进口苾， 150g普通苾，150g进口苾， 175g普通苾，175g进口苾
常用的坑纹 A楞4MM B楞3MM C楞3.5MM E楞1.8MM 最常见的双坑组合方式是BC楞。 纸板的厚度 单坑 3±1MM 常用表达方式:K3K,K3A,A3A… 双坑 6±1MM 常用表达方式:K=K,K=A,A=B 三坑 9±1MM 常用表达方式:K三K,K#K都可以
TAPPI瓦楞原纸和纸板测试标准
TAPPI瓦楞原纸和纸板测试标准T 400 sp-02 ........ ........ .............................纸、纸板、箱纸板或其他纸制品取样T 401 om-03....... ........ ..... ............. ...........纸、纸板纤维成分分析、测定T 402 sp-03 ..............................................纸、纸板和相关产品标准测试条件和试验的标准大气T 403 om-02....... ........ ..... ............. ...........纸耐破强度测定T 404 wd-03....... .......................................纸和纸板抗张强度测定（采用摆动测试装置）T 407 wd-71.……………………. ... .经过矿物原料涂布的纸张涂布含量测定T 408 cm-97....... ........ ..... ............. ...........纸和纸板中松香含量测定T 410 om-02....... ........ ..... ............. ..........纸和纸板基本克重（每单位面积内）测定T 411 om-97....... ........ ..... ............. ..........纸、纸板以及复合纸板厚度测试T 412 om-02....... ........ ..........纸浆、纸和纸板含水量测定T 414 om-04....... ........ ..........纸内部抗撕裂强度测试（采用Elmendorf-Type测试方法）T 418 cm-97....... ........ ..... ............. ...........纸和纸板有机氮含量测定T 419 om-04....... ........ ..... ............. ..........纸张淀粉成分测试T 421 wd-03.......... ................定性分析纸的矿物涂布和矿物添加成分（包括使用显微镜）T 422 wd-73...(T 422 su-67)*.... .........................定量分析纸的矿物涂布和矿物添加成分T 423 cm-98....... ........ ..... .........................纸抗折叠强度测定（Schopper Type测试仪器）T 424 wd-70....... ........ ..... ............. ..........在57.5°条件下纸的对比光泽度测定T 425 om-01....... ............………………..纸张不透明度测试（反射率89%）T 428 om-04....... ........ ..... ............. ...........热水中纸张酸碱提取度测定T 429 cm-01....... ........ ..... ............. .......... 纸中α-纤维素纸浆测定T 430 cm-99....... ........ ..... ............. ...........纸浆、纸和纸板铜含量测定T 431 cm-99....... ........ ..... ............. ..........吸墨性纸张吸墨性测定T 432 cm-99....... ........ ..... ............. ..........吸水性纸张吸水性测定T 433 cm-02....... ........ ..... ........................固定面积纸和纸板防水性测定（干燥性确定方法）T 435 om-02....... ........ .............................纸张氢离子浓度（pH 值）测定（采用热抽取法）T 436 wd-76.……………………….....纸和纸板含砷量测定T 437 om-03....... ........ ..... ............. ..........纸和纸板含尘量测定T 438 cm-96....... ........ ..... ............. ...........纸张锌和镉含量测定T 439 wd-78.………………………………….纸张钛含量测定T 440 wd-83..................……………………纸张碱着色数量测定T 441 om-04.............................非吸水性纸、纸板和瓦楞纸板吸水性（采用Cobb测试方法）T 443 wd-43...(T 443 sm-39)*.....................纸和纸板透水性测定（Ground Glass测试方法）T 445 wd-84.……………………………. .....纸张斑点鉴定T 446 wd-70...(T 446 os-48)*.... ............. ............包装用纸抗折叠性测试T 447 wd-59.……………………………. ......纸张水分扩张性测试T 448 om-04.................纸和纸板水蒸汽传递性测试（测试条件：温度23℃，相对湿度50%）T 449 om-00....... ........ ..... ........................纸和纸板微生物检测T 450 wd-70...(T 450 os-44)*.... ............. ............纸张戊聚糖成分测定T 451 wd-01....... ........ ..... ............. ...........纸张弯曲性测定（Clark强度测定）T 452 om-02....... ........ ..............................纸浆、纸和纸板光亮度测试T 453 sp-04 ........ ........ .............................纸和纸板抗热性能测试T 456 om-03........................潮湿情况下，纸和纸板抗拉伸强度测试（潮湿拉伸强度）T 457 wd-76.………………………............纸和纸板拉伸强度测试T 458 cm-04....... ........ ..... .........................纸张表面含水能力测试T 459 om-03....... ........ ..... ............. ...........纸张表面强度测试（蜡粘测试）T 460 om-02....... ........ ..... ............. ...........纸张透气度测试（Gurley方法）T 461 cm-00....... ........ ..... ............. ...........经过处理的纸和纸板抗燃性测试T 462 om-01....... ........ ..... ............. ....纸张渗油性测试T 464 om-01....... ........ .......................高温、高湿度条件下，纸和纸板水蒸汽传递性能测试T 467 wd-72...(T 467 m-48)* .... .................. .......纸张石蜡吸收性测试T 468 wd-76.…………………………....纸和纸板水溶性硫酸盐和氯化物测定T 470 wd-96...(T 470 om-89)* .. ........纸张抗边撕裂强度测试（Edge-Tear Stirrup测试方法）T 472 wd-76.………………………. ..... ..纸板环压强度测试T 473 wd-71...(T 473 su-63)*.... ............. .... .......包装材料抗微生物性测试T 474 wd-70.………………………...........纸板弯曲强度测试T 476 om-01....... ........ ..... ............. ...........纸和纸板耐磨强度测试（T aber-Type测试方法）T 478 wd-69...(T 478 sm-60)*... .............. ... ........纸张油墨擦拭性能测试TAPPI瓦楞纸箱测试T 800 cm-96....... .........................................滚筒测试（测试用具：六角滚筒）T 801 om-02....... ........ ..... ............. ............抗撞击性能测试T 802 om-99....... ........ ..... .........................抗跌性能测试T 803 om-99....... ........ ..... ............. ............箱纸板戳穿强度测试T 804 om-02....... ........ ..... ............. ............纸箱环压强度测试T 805 wd-94...... (T 805 om-89)* .. ........................纸箱防水性能测试（采用喷射方法测试）T 806 wd-70...... (T 806 su-46)*.... .............. ........纸箱粘合强度测试T 807 om-03....... ........ ..... ............. ............纸板和挂面纸板耐破强度测试T 808 om-01....... ........ ..... ..........................瓦楞纸板平压强度测试T 809 om-99....... ........ ..... ..........................瓦楞芯纸平压强度测试（CMT测试）T 810 om-98....... ........ ..... ............. ............瓦楞纸板和实芯纸板环压强度测试T 811 om-02....... .........................................瓦楞纸板边压强度测试T 812 om-03....... ........ ..... ..........................实芯纸板和瓦楞纸板层分离性测试T 813 om-04....... .........................................运输用纸箱连接拉伸强度测试T 814 wd-83.....………………................温度升高情况下热融胶剥离性测试T 815 om-01...纸箱和纸箱生产材料（包括运输用纸袋、瓦楞纸箱、实芯纸箱）静摩擦系数T 817 wd-96....... (T 817 om-89)* .. .......................运输用纸箱抗震性能测试T 818 cm-97....... ........ ..... ............. ............纸板环压力测试T 819 cm-95....... ........ ..... ............. ............瓦楞芯纸吸水性测试T 820 cm-00....... ........ ..... ............. ............瓦楞纸板弯曲性测试。
纸箱的检验标准
1．2：耐破强度：单位面积瓦楞纸板破裂前所能承受均匀增加的最大外力。单位： Kg/cm2。 纸板破裂强度=面纸破裂强度+中格纸破裂强度+底纸破裂强度 *因制造过程会有一定强度损失，实际测试的破裂强度会小于计算值1 Kg/cm2左右。
1．3：戳穿强度：新的国家标准GB6544-1999已经取消了对纸板戳穿强度的要求。（原标准GB6544-1986）
纸箱(盒）技术要求
1、纸箱尺寸偏差：单瓦楞箱±3mm ,双瓦楞箱±5mm ；
2、纸箱成形方正，无缝隙，无重叠，表面无损坏和污迹，切断口表面裂损宽度不超过8mm ;
3、箱面印刷图字必须与样版相同，清晰，颜色深浅一致，位移不超过10mm ,在箱底盖外部印刷上制造商名称前两个字汉语拼音的第一个字母（大写）的制造日期；
3、机包箱抗压强度=对应普通箱型的抗压强度*0.6*1.62*摇盖宽/纸箱宽 。
4、纸箱、纸板的粘合强度（瓦楞成型的剥离强度而不是接舌处粘箱的粘合强度）。分离单位长度纸板面纸与瓦楞纸所需的力。 单位：N/m楞。行业标准统一规定为大于588 N/m楞.
5、堆码强度与抗压强度。 纸箱所需抗压强度=[纸箱毛重*（堆码层数-1）]*安全系数K。前部分为纸箱的静态堆码强度。K值取决于印刷版面的多少、开孔程度、内包装物性质、贵重程度、仓储运输时间、条件等。K值一般取2—5。
6、彩盒接头粘合处搭接舌宽度不小于30mm 。粘合接缝的粘合剂涂布均匀充分，以至面纸分离时接缝依然粘合不分，不应有多余的粘合剂溢出接缝；
7、纸箱的压痕线宽度，单瓦楞纸箱不大于12mm，双瓦楞纸箱不大于17mm，折线居中，无破裂断线，箱壁不允许有多余的压痕线；
8、瓦楞纸箱摇盖经开、合180°反复5次以上，面纸和里纸都不得有裂缝；

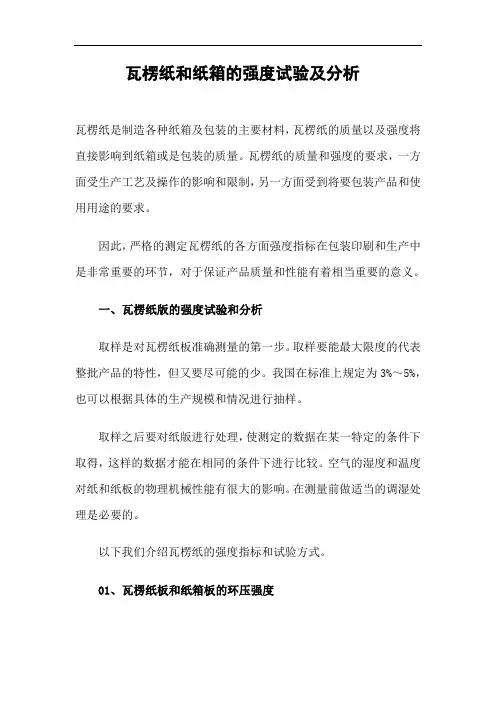

瓦楞纸和纸箱的强度试验及分析
瓦楞纸和纸箱的强度试验及分析瓦楞纸是制造各种纸箱及包装的主要材料，瓦楞纸的质量以及强度将直接影响到纸箱或是包装的质量。
瓦楞纸的质量和强度的要求，一方面受生产工艺及操作的影响和限制，另一方面受到将要包装产品和使用用途的要求。
因此，严格的测定瓦楞纸的各方面强度指标在包装印刷和生产中是非常重要的环节，对于保证产品质量和性能有着相当重要的意义。
一、瓦楞纸版的强度试验和分析取样是对瓦楞纸板准确测量的第一步。
取样要能最大限度的代表整批产品的特性，但又要尽可能的少。
我国在标准上规定为3%～5%，也可以根据具体的生产规模和情况进行抽样。
取样之后要对纸版进行处理，使测定的数据在某一特定的条件下取得，这样的数据才能在相同的条件下进行比较。
空气的湿度和温度对纸和纸板的物理机械性能有很大的影响。
在测量前做适当的调湿处理是必要的。
以下我们介绍瓦楞纸的强度指标和试验方式。
01、瓦楞纸板和纸箱板的环压强度要测定原纸或纸板沿幅宽方向（即垂直于纸张的厚度）的抗压强度，是比较困难的。
因为纸或纸板的厚度都很小，要在一张平直的纸上沿垂直其厚度的方向施加压力，而又要原纸或纸板维持其形状稳定是难于做到的。
若把纸或纸板围成环形，施加压力时其形稳性就好得多。
因此，把原纸或纸板围成环形，然后测量其抗压强度，这就是原纸或纸板的环压强度。
测量是在小型压力试验机上进行的。
02、瓦楞芯的平压强度瓦楞芯的主要作用是当瓦楞纸板受压变形时，能够保持纸板具有一定的厚度，从而使纸板获得较大的惯性矩。
瓦楞纸要起的这个作用与它在单面机上制成瓦楞的可靠性能有密切的联系。
瓦楞纸芯要能承受得起应力和应变的作用，并在高速起楞的时候形成均一的等高瓦楞，并能牢固地与面纸贴合。
瓦楞芯的这个作用可用槽纹瓦楞芯的平压强度来衡量。
瓦楞芯的平压强度的测定是，先把瓦楞原纸在一定温度和一定的压力下，用槽纹试验仪压成一定形状的瓦楞。
然后在小型试验机上做平压试验，测定其承载能力，并以KN（kgf）表示。
纸箱检测标准
纸箱检测标准新标准引用的检测方法及解析说到瓦楞纸箱产品的检测，必须要从相关国家标准说起，标准是纸箱企业从事生产与销售的最权威的依据。
大家都知道，瓦楞纸箱的相关国家标准中包含以下四个部分：瓦楞芯纸、箱纸板、瓦楞纸板及瓦楞纸箱。
国家标准中规定的所有技术指标，就是我们要进行检验和测试的项目。
瓦楞原纸国家标准为gb/t13023-2021，其主要测试项目包含定量、紧度、纵向环压强度指数、横向裂断短以及水分等。
箱纸板包括普通箱纸板、牛皮挂面箱纸板及牛皮箱纸板。
其国家标准：gb/t13024-2021，主要测试项目包括其定量、厚度、紧度、耐破指数、横向环压指数、横向耐折度、吸水性、水分等。
瓦楞纸板国家标准为gb/t6544-2021，其主要测试项目包含瓦楞纸板厚度、边压强度、黏合强度、耐热溃强度、揭穿强度以及水分等。
瓦楞纸箱国家标准为gb6543-2021，其主要测试项目包括纸箱抗压强度、跌落试验及振动试验5.1瓦楞芯纸和箱纸板测试方法及标准5.1.1纸张定量测试（gb/t451.2-2002《纸和纸板定量的测定》）定量就是纸最基本的性能指标之一，定量常被视作纸的特性参数。
所谓定量就是“按照规定的试验方法测量的纸与纸板单位面积的质量，单位为g/m2。
”纸张定量测定的准确度，与被测试样的面积精度和称量装置的准确度有关，试验方法标准对切样器具和称量仪器存有严苛的建议。
关键点在定量取样器的采样精度上，因为瓦楞原纸的纤维比较细，建议先用冲压式的圆形定量取样器。
所推荐采用仪器型号为：qd3018纸张定量取样器。
主要技术参数：取样面积：100cm2。
qd-3018纸张定量挑取样器取样面积误差：±0.35cm2。
取样厚度：(0.1～1.0)mm。
5.1.2、纸张厚度和紧度测试（gb4513-2002《纸和纸板厚度的测定法》）厚度就是纸的基本性能参数，纸的一些基本特性和强度性能与厚度有关，因此它就是一个关键的性能检测项目，单位为μm或mm。
瓦楞纸箱各项检测方法以及标准(全)
瓦楞纸箱各项检测方法以及标准(全)引言瓦楞纸箱广泛应用于各行各业，是一种常见的包装材料。
为了保证瓦楞纸箱的质量，需要进行多种检测，并遵循相应标准。
检测方法抗压强度检测抗压强度是评价瓦楞纸箱强度的重要指标之一。
抗压强度的测试包括静态压力，动态压力和抗挤压试验。
具体检测步骤和标准详见 GB/T 4857.4-2005《纸板和纸箱第4部分: 试验方法第4-1节瓦楞纸箱的静态压力试验》、GB/T 4857.5-2005《纸板和纸箱 - 试验方法第5部分：动荷载法试验瓦楞纸板和瓦楞纸箱的压缩性能》和GB/T 4857.16-2005《纸板和纸箱 - 试验方法第16部分：瓦楞纸板的抗挤强度试验》。
破断强度检测破断强度是指瓦楞纸板在受机械作用下在水平方向破裂时承受的最大应力值。
具体检测步骤和标准详见 GB/T 6545-1998《瓦楞纸板或瓦楞纸箱的横向破断强度试验方法》。
撕裂强度检测撕裂强度是指瓦楞纸板在受垂直于平面方向的张力作用下，沿纸板长度方向或宽度方向撕裂的最大力值。
具体检测步骤和标准详见 GB/T 455-2002《测定纸张撕裂强度的方法》。
活页性检测活页性是指瓦楞纸箱在受到撞击、挤压等外力后可以恢复原状的能力。
具体检测步骤和标准详见 GB/T 4857.21-2005《纸板和纸箱-试验方法第21部分：纸箱的活页性试验》。
相关标准除了上述的具体检测方法，还有一系列和瓦楞纸箱质量相关的标准需要遵循，包括但不限于：- GB/T 4857.1-2005《纸板和纸箱-试验方法第1部分：波浪纸板的外观检验》- GB/T 4857.2-2005《纸板和纸箱-试验方法第2部分：坚固度试验》- GB/T 4857.3-2005《纸板和纸箱-试验方法第3部分：过水湿热试验》- GB/T -2008《纸板与瓦楞纸制品的标志、包装、运输及贮存》总结瓦楞纸箱质量检验是保证产品质量合格的必要手段。
在生产和使用过程中，应遵循相关标准，按照规定的检测方法进行检验，以保证产品质量，促进行业健康发展。
包装纸箱材质证明及材质验证报告
包装纸箱材质证明及材质验证报告一、材质证明本证明旨在确认所使用的包装纸箱材质符合相关标准和要求，以确保产品在包装和运输过程中能够得到充分的保护。
1.材质名称：本包装纸箱所采用的材质为瓦楞纸板和牛皮纸。
2.材质特点：a.瓦楞纸板：瓦楞纸板采用的是高质量的废纸作为原料，通过瓦楞纸机制造而成。
具有轻量、坚固、耐压和吸震能力强等特点，能够有效减缓外部冲击对产品的影响。
b.牛皮纸：牛皮纸是一种高密度纸张，由天然纤维素制成，具有优异的抗水性和耐磨性。
因此，牛皮纸在包装过程中能够防止产品受潮和受损。
4.标准符合性：所使用的包装纸箱材质符合国家包装行业标准和要求，能够满足产品包装和运输的需求。
为了验证包装纸箱材质的质量和性能是否符合相关标准和要求，我们进行了以下实验和测试：1.物理性能测试：a.载荷能力：在标准环境条件下（温度为25摄氏度，湿度为50%），将不同规格的包装纸箱分别放置在载荷测试设备上，以验证其承重能力。
b.抗冲击性：通过模拟冲击测试，使用冲击仪向装有产品的包装纸箱施加一定程度的冲击力量，以测试其吸震能力和保护性能。
2.抗水性测试：a.防水性测试：将包装纸箱浸泡在一定时间的水中，观察其是否渗水以及经过浸泡后的纸箱变化情况。
b.强度保持测试：通过给包装纸箱施加一定程度的压力，检测其强度是否受到水分的影响。
以上实验和测试结果表明，所使用的包装纸箱材质的质量和性能符合相关标准和要求。
包装纸箱能够在产品包装和运输过程中提供良好的保护，保证产品的完整性和安全性。
感谢您对我们产品包装的支持和信任！备注：本证明和报告仅适用于所述的包装纸箱材质，如需确认其他材质的相关证明和测试报告，请另行申请。
瓦楞纸板检验标准
瓦楞纸板检验标准编号：Q/RH-JS-Y-004一、目的瓦楞纸板是瓦楞纸箱生产过程的中间品，其质量的高低直接影响瓦楞纸箱的性能，此检验标准是为了保证纸板的质量，为公司生产出更优质的纸箱。
二、外观质量瓦楞纸板的外观质量依靠肉眼观察评定：按国家标准包装材料瓦楞纸（GB／T6544-1999）中对瓦楞纸板德外观有如下规定：瓦楞纸板表面应平整、清洁，不允许缺材、薄边，切边应整齐，粘接牢固，其脱胶之和不大于于20C㎡/㎡.弯翘横宽60cm不超过6mm 1m不超过20mm三、其本物理性能及检测1、定量瓦楞纸板的定量是指每平方米的重量。
用g/㎡表示。
实际生产中可以用裁纸刀切出一定尺寸的瓦楞纸板，然后称重求出。
一般在生产前，可以根据使用的原料，预算出瓦楞纸板的理论定量，即：G=Σgl+Σgmr+Σgj+Σga式中G——瓦楞纸板定量，g/㎡gl、 gmr、gj、ga——板箱纸、瓦楞厚纸、夹层纸的定量和胶黏剂用量，g/㎡r——压楞系数比较理论定量与实际测出的结果，可以分析出厚纸质量、摆型方向存在的问题。
可用电子坪取标测号，评见《电子称实验操作指导书》。
2、厚度(2)水分：瓦楞纸的交货水分按GB/T462-2003的规定进行不大于14%，本公司8±2% 用水分仪直接测量至少4个点*若干纸板。
四、主要性能及检测1、边压强度：瓦楞纸板边压强度的测定法（GB/T6546-1998;idtIS03070:1987），按GB/T 6546的规定进行。
2、耐破度：瓦楞纸板耐破强度测定法（GB/ T6545-1988,eqvISO2759:1983），按GB/T6545的规定进行。
3、粘合强度：瓦楞纸板粘合强度测定法（GB/T6546-1998），按GB/T 6546的规定进行。
4、瓦楞纸的外观质量：按目测评定，最大翘曲的测定应在无外力作用下将瓦楞纸水平放置后测量，以最高点至水平面的距离为测量值。
表1为瓦楞纸板耐破度与边压强度的规定。
纸箱材质分类
一：瓦楞纸板命名：A=A : “=”指五层瓦楞纸板（或双瓦楞纸板）里纸和面纸用A纸，两个瓦楞和中纸用普通瓦楞原纸A=BW=A：五层瓦楞纸板，面纸用白纸K=KK335K ：五层瓦楞纸板（或双瓦楞纸板）里纸和面纸用k纸，靠面纸的瓦楞纸和中纸用用普通瓦楞原纸，靠里纸的瓦楞用代号为“5”的原纸（一般会是比普通瓦楞原纸要好的纸）A3AA3BK3K ：3指三层瓦楞纸板（单瓦楞纸板）里纸和面纸用k纸，瓦楞纸用普通瓦楞原纸B3B：二：纸板材分类K纸：250g/M2（基重200g，美国进口的有240g-300g）A纸：175g/ M2（基重160g）B纸：125g/ M2（基重120g）以上三种一般为进口纸（以K纸最贵，A纸次之，B纸最差）W纸：160g/ M2（基重125g）7纸：200g /M28纸：260g /M2C纸：127g M2（台湾纸）三：纸芯四：纸板结构1 纸板组合：见部分“一”2 坑（浪）：指横截面上的孔，常见有A浪、B浪、C浪、D浪、E浪大陆一般用B浪、C浪、E浪3 浪高：A浪=5mm，B浪=3mm，C浪=4mm，D浪=2mm，E浪=1.5mm五层纸两浪由BC坑组成（要求AB坑时会有数量要求），单层一般用B坑。
单坑3±1MM，K3K、K3A等双坑6±1MM，K=K等三坑9±1MM，K≡K、K﹟K备注：611+T为双坑材质纸板，厚度为6MM，面纸为6纸（比A纸稍差），底纸为T纸（比B纸稍差），一般用于代替A=BY11+Y同理，用于代替K=KK2L,Y+1+Y为单坑纸板，厚度为3MM，用来代替K3A,K3K五：纸箱形式（一般分为A型，B型，C型，包装纸箱及啤盒，刀卡，隔板）1、A型（A1:一般标准型，A3：有底无盖或有盖无底型，A5：双盖完全交插）2、C型是一般包装鞋子的纸盒，有天地盖子3、包装纸箱：类似A5纸箱，但一般直接贴胶带包装，不采用装订方式，可分为中开或旁开式六：纸箱指标1 边压强度测定标准（ECT）：测定纸板边压强度以衡量纸箱的抗压强度2 纸箱强度=5.87×ECT×周长×厚度3 ECT值测定及相关信息。
包材类瓦楞纸箱和纸盒外观性能检验标准
包材类瓦楞纸箱和纸盒外观性能检验标准一.检验项目和技术要求：外观检验项目规定为十一种。
其中八种为轻缺陷，三种为重缺陷。
轻缺陷的项目为：标志、印刷、压痕线、刀口、箱钉、结合、裱合和摇盖耐折；重缺陷的项目为内径尺寸、刀模尺寸、外径尺寸、厚度和纸二.检验方法：●按外观检验项目中的技术要求逐项进行检验，必须条例规定●检验器具：钢卷尺、内径尺、直尺、和割纸刀具等●内径尺寸的检验：a)纸箱或纸盒成形b)长度（L）：用卷尺量取箱（盒）内底面积长边尺寸c)宽度（W）：用卷尺量取箱（盒）内底面积短边尺寸d)高度（H）：用卷尺量取箱（盒）内顶面到内底面尺寸●刀模尺寸的检验：a)解体纸箱或纸盒至平展b)用卷尺量取箱（盒），箱（盒）盖内摇盖之压痕线间直线距离，为纸箱（纸盒）刀模高度值c)用卷尺量取与箱（盒）长边二端垂直之压痕线间直线距离，为纸箱（纸盒）刀模长度值d)用卷尺量取与箱（盒）短边二端垂直之压痕线间直线距离，为纸箱（纸盒）刀模宽度值●外径尺寸的检验：a)纸箱或纸盒成形b)长度（L）：用卷尺量取箱（盒）外底面积长边尺寸c)宽度（W）：用卷尺量取箱（盒）外底面积短边尺寸d)高度（H）：用卷尺量取箱（盒）外顶面到底面尺寸●厚度的检验：a)测量瓦楞纸板两侧平面之间的距离所得的值为瓦楞纸板的厚度b)测量瓦楞纸板的厚度时，按要求从三个样箱的上、下摇盖或没有印刷、没有压痕和破损的箱体上每只样箱上取四块共十二块规格为250mm×200mm的试样，在恒温恒湿环境条件下处理24小时后作试验c)恒温恒湿的环境条件是：温度23℃±2℃，相对湿度50％±5％●瓦楞纸板和瓦楞纸箱和性能测试：a)边压强度的测试b)耐破强度的测试c)戳穿强度的试验d)粘合强度的测试e)抗压力试验f)性能检验项目全部合格时，则性能检验判为合格，若出现一项不合格时，则性能检验判为不合格●堆码试验：●垂直冲击跌落试验：a)对瓦楞纸箱作面跌落、棱跌落和角跌落b)被试样品箱内必须充填实物或和实物相近似的模拟物c)按常规对样品箱进行包封d)面跌落时，跌落面与冲击面平行，其夹角最大不超过2°；棱跌落时，跌落的棱与水平面平行，其夹角最大不超过2°；角跌落时，构成此角的至少两个平面与冲击面之间夹角的误差不大于±5°或此夹角的10％e)提起试验样箱至所需的跌落高度位置，其提起高度与予定高度之差不得超过±2％f)垂直冲击跌落试验合格的判定准则：被测样箱均无破损、内装物无撒漏，该项试验为合格。
纸箱纸板制作工艺流程与检测标准
纸箱纸板制作工艺流程与检测标准纸箱——是应用最广泛的包装制品，按用料不同，有瓦楞纸箱、单层纸板箱等，有各种规格和型号。
虽说结构设计师不需要设计包装，但是也是需要了解的，毕竟产品在运输过程承担着容装、保护产品等作用。
接下来我们认识一下它们的结构：【一】纸板材质构成分为：面纸+2层瓦楞纸+芯纸+里纸5层构成，也可定制多层。
1，什么是面纸？面纸，也就是常用纸质，根据材料不同，纸质级别也就不同。
分为：K纸：基重200g ~250g/m2;美国进口的有240g/m2，甚至是300g/m2纸：基重150~175g/m2B纸：基重120g~130g/m2W纸（白色）：基重125g/m2C纸：基重125-135g/m23纸：基重100-150g/m2广东这边Ｋ，Ａ，Ｂ代表的是牛卡纸，仿牛卡纸，木桨挂面纸。
Ｋ＝200~250克/平方米Ａ＝150~175克Ｂ＝120~130克Ｃ代表127克挂面纸Ｔ代表160~180克挂面纸Ｗ纸代表白板纸，牛底白和白面牛卡3代表瓦楞原纸即芯纸或渣纸，分普通芯纸和高强芯纸，从100~180不等2，什么是瓦楞纸？瓦楞纸是由挂面纸和通过瓦楞棍加工而形成的波形的瓦楞纸粘合而成的板状物。
瓦楞纸的发明和应用有一百多年历史史，具有成本低、质量轻、加工易、强度大、印刷适应性样优良、储存搬运方便等优点，80%以上的瓦楞纸均可通过回收再生，瓦楞纸可用作食品或者数码产品的包装，相对环保，使用较为广泛。
按断面波型分有V型，U型，UV型。
按楞高和楞数分有A型，B型，C型，E型【二】造纸基本生产工艺流程造纸的工艺流程由如下几个主要环节组成：1、制浆段：原料选择→蒸煮分离纤维→洗涤→漂白→洗涤筛选→浓缩或抄成浆片→储存备用。
2、抄纸段：散浆→除杂质→精浆→打浆→配制各种添加剂→纸料的混合→纸料的流送→头箱→网部→压榨部→干燥部→表面施胶→干燥→压光→卷取成纸。
3、涂布段：涂布原纸→涂布机涂布→干燥→卷取→再卷→超级压光。
纸箱材质及材质检验标准
纸箱材质及材质检验标准前提：结合金奥公司要求价格及材质标准，暂时拟定以下关于现有纸箱的检验标准，如果其它部门有异议可以书面或电子版反馈。
1. 纸箱图纸设计：外贸部要提供颜色色号.电子版版面。
2. 牛皮纸颜色: 为常规稍微发红的那种。
3. 封样：外贸的每一个客户都要在第一批拿出1个纸箱进行封样，目的是保证以后每批包括尺寸.材质.颜色都能一致，样件有品管部保管。
4. 双层瓦楞纸（五层纸箱），主要用在主机产品包括：汽油机. 喷雾机. 割灌机主机. 挖坑机. 园林机械. 水泵等对口封箱的包装箱。
材质：（1）面纸和里纸为250克牛卡，A瓦：180克高强瓦楞；B瓦：以及夹芯要求130克。
折痕：箱盖折痕处270°折压，要求面纸和里纸都不能断裂。
承压：纸箱能承受700牛压力下（24小时）不变形. 无塌陷形象。
图纸尺寸测量：压痕尺寸即为图纸要求尺寸。
外贸计算装箱尺寸：图纸尺寸（及压痕尺寸）加上10毫米（每个包装箱）。
5. BE双瓦楞纸，主要用在整体包装箱和机具等产品的模切尺寸的包装箱。
材质：（1）面纸和里纸为250克牛卡，B瓦：130克中强瓦楞纸；E瓦：以及夹芯要求110克。
折痕：箱盖折痕处270°折压，要求面纸和里纸都不能断裂。
承压：纸箱能承受700牛压力下（24小时）不变形. 无塌陷形象。
图纸尺寸测量：压痕尺寸即为图纸要求尺寸。
外贸计算装箱尺寸：图纸尺寸（及压痕尺寸）加上20毫米（每个包装箱都加）。
6. 湿度：用湿度检测仪测量＜ 15°。
7. 图纸常用术语解释：白板纸箱：面纸为白色；光板纸箱：面纸为牛皮纸;中性包装箱：面纸为牛皮纸，带机器信息（不带我们公司和客户要求的信息），内销中性包装箱为中文的，外销中性包装箱为英文的。
8.检测试验：要求每一批纸箱都要多出1～2个纸箱，供承压.剪切称重使用。
9.不合格处理：必须走流程在让步放行单上签字，改变一些投机取巧在不合格复印联上签字，不便于质量追溯。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
纸箱的材质
发布日期：2010-06-11
纸箱常用的有三层、五层，七层使用较少，各层分为里纸、瓦楞纸、芯纸、面纸，里、面纸有茶板纸、牛皮纸，芯纸用瓦楞纸，各种纸的颜色和手感都不一样，不同厂家生产的纸（颜色、手感）也不一样，瓦楞纸箱国家标准是GB6543—86“瓦楞纸箱”。
1．纸箱类目前常用的几种纸箱有：双塔式纸箱、A工纸箱、天地盖纸箱；常用的封箱方式：工字形﹐王字形﹐日字形﹔厚度可分为：三层、五层、七层；纸箱常用材质有：A=A A=B K=K
对于瓦楞纸的鉴别：
楞型楞高，mm
楞数，个/300mm
A 4.5-5.0
34±2
4.5
C 3.5-4.0
28±2
3.5
B 2.5-3.0
50±2
2.5
E 1.1-2.0
96±4
1.1
K=A,A=A,A=B,A3A,B3B,B3C用来表示纸质是什么意思?
K纸是最好的,其次下来是A B C了
A3A,表示三层,表面是A的纸,底也是A的纸质,中间有还有一层
K=250g A=175g B=150g C=125g 渣=112g
A3A：中间的3是坑高
C3C即三层板，面纸、内纸为130gC级箱板纸，130g普通瓦楞纸
B=C即五层板，面纸130gA级牛卡纸，内纸为130gC级箱板纸，3条130g普通瓦楞纸
B=C即五层板，面纸130gA级牛卡纸，内纸为130gC级箱板纸，3条130g普通瓦楞纸
＃表示七层纸板，3表示三层纸板，也用－表示，＝表示五层纸板
a.普通纸箱纸质:
普通纸箱纸质X为:K A B C 3 依次变差;
X9X(厚度为2 mm)表示E坑(幼坑) X3X (厚度为3mm)---表示单层
X=X(厚度为6mm)----表示双层X≡X(厚度为9mm)----表示三层
X----表示表面用纸 , 坑纹----普通之坑纸,
中间层平纸----无表示,则为普通纸. W—表示白书纸,
单坑(纸质) 双坑(纸质) 三坑(纸质) 幼坑(纸质)
C33 B=3 B≡B B9B
B33 B=C B≡C B9C
B3C B=B B≡3 A9A
B3B A=B A≡B A9B
A3B A=A A≡A W9A
W3B W=B W≡B W9B
b.普通纸箱材料之选择:
一般用B=B,纸厚度约为6mm,该种材料最低.如果客人有要求,也可用
A=B,这种材质比B=B强度好,价格偏高，而A=A纸质比A=B、 B=B好,厚度为6mm,价格也偏高,除非特殊要求才选用.
如何判断瓦楞材料的纸箱
发布日期：2010-06-11
一. 纸板材质分类
纸板材质是按单位面积重量来分类的.
在大陆市场主要有以下几种之纸板材
K纸:250g/M*M A纸:175g/M*M B纸:125g/M*M (此三种一般为进口纸) 7纸:200g/M*M 8纸:260g/M*M C纸:127g/M*M(台湾纸)
芯纸:基本100g/M*M 大机105-110g/M*M 加强芯纸: +纸115g/M*M 其他加强芯视客户情况而定,以台湾而言有130g,140g,150g,180g,190g/M*M 的加强芯纸,但在大陆常见的有140g,150g,180g/M*M的加强芯纸.
二. 纸板结构
1,纸板结构指纸板的配比组合数,一般按客户要求做配比,从五层的
KⅢK,KⅢA到三层的CⅡ都可以.
2,坑(浪)指纸板横截面上的孔.常见的有A浪,B浪,C浪,D浪,E浪.大陆一般用B浪,C浪,E浪.
3,浪高:A浪=5mm B浪=3mm C浪=4mm D浪=2mm E浪=1.5mm,五层纸两浪由BC坑组成,单层纸一般用的是B坑.
三. 纸箱形式
纸箱一般分为A型,B型,C型,包装纸箱及啤盒,刀卡,隔板.
1,A型:常见的有A1:一般标准型;A3:有底无盖或有盖无底型;A5:双盖完全交插.
2,隔板指纸箱中上,中,下,左,右物体相隔离起保护作用的纸板.刀卡是指同一层上物体以蜂窝巢式包装时用的带切口且相互扣合的纸卡.
3,C型是一般包装鞋子的纸盒,它有天地盖子.
4,包装式纸箱:类似A5纸箱,但一般直接贴胶带包装,不采用钉装方式,可分为中开式或旁开式.
纸箱材质介绍,如果好的话.要加分
如此看来 K纸似乎最好纸质.
一般用B=B,纸厚度约为6mm,该种材料最低.如果客人有要求,也可用
A=B,这种材质比B=B强度好,价格偏高，
而A=A纸质比A=B、 B=B好,厚度为6mm,价格也偏高,除非特殊要求才选用
前字母(如K A B)表示外层纸质,中间符号(如=)表示层数, 后面字母表示内层纸质
W-白外箱 A-好黄箱 B-稍差黄纸 K-纸质最好,价格最贵
W=A 五层好纸白外箱 W=B 五层稍差纸质白外箱 W=A=B 五层外好内稍
差白外箱(此为通用)
A=B 五层黄外箱(此为通用) 3A=B 三层黄外箱(中) 3B 三层黄外箱(差) 娃娃车用
A=B 五层黄 A=A 五层黄 W=A 五层白 W=B 五层白
A3A 三层黄 W3A 三层白外箱 W3K 三层白外箱 3A 三层黄外箱(好)
面纸:Ｗ代表160克的白牛卡;K代表230克的牛卡;A代表175克牛卡;B 代表127克牛卡;C代表127克牛皮挂面(仿牛卡);。
