存储器设计

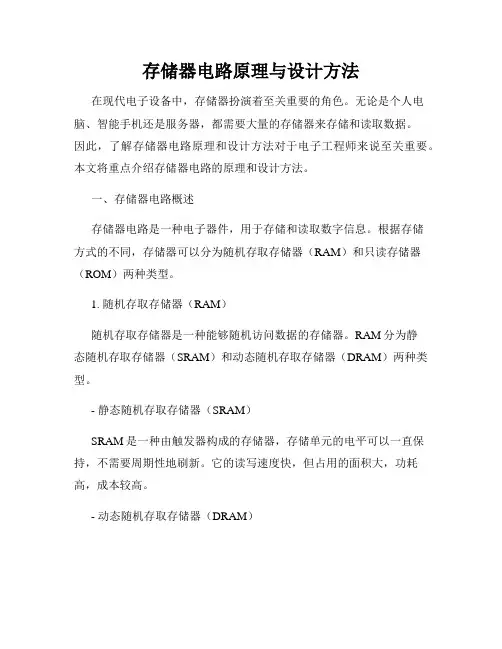

存储器电路原理与设计方法
存储器电路原理与设计方法在现代电子设备中，存储器扮演着至关重要的角色。
无论是个人电脑、智能手机还是服务器，都需要大量的存储器来存储和读取数据。
因此，了解存储器电路原理和设计方法对于电子工程师来说至关重要。
本文将重点介绍存储器电路的原理和设计方法。
一、存储器电路概述存储器电路是一种电子器件，用于存储和读取数字信息。
根据存储方式的不同，存储器可以分为随机存取存储器（RAM）和只读存储器（ROM）两种类型。
1. 随机存取存储器（RAM）随机存取存储器是一种能够随机访问数据的存储器。
RAM分为静态随机存取存储器（SRAM）和动态随机存取存储器（DRAM）两种类型。
- 静态随机存取存储器（SRAM）SRAM是一种由触发器构成的存储器，存储单元的电平可以一直保持，不需要周期性地刷新。
它的读写速度快，但占用的面积大，功耗高，成本较高。
- 动态随机存取存储器（DRAM）DRAM是一种使用电容器存储位信息的存储器。
电容器需要周期性地进行刷新，以保持数据的正确性。
DRAM的读写速度较慢，但是具有高集成度、低功耗和低成本的优点。
2. 只读存储器（ROM）只读存储器是一种只允许读取数据而不能写入数据的存储器。
它可以固化程序和数据，常见的类型有只读存储器（ROM）、可编程只读存储器（PROM）、可擦写可编程只读存储器（EPROM）和电可擦写可编程只读存储器（EEPROM）等。
二、存储器电路设计原理1. 存储单元存储器的核心是存储单元，每个存储单元能够存储一个位信息。
存储单元由触发器或电容器构成，使用不同的电路实现存储功能。
2. 地址译码器地址译码器用于将外部地址信号转换为选通存储单元的信号。
地址译码器根据存储器的容量和位数进行设计，能够实现多个存储单元的选择。
3. 复用器和解复用器复用器和解复用器用于将数据输入/输出多路复用到存储器的不同存储单元。
复用器将多个输入数据复用到一个总线上，解复用器将一个总线上的信号解复用到多个输出端口。
杭电计组实验5-存储器设计实验
5’b000007 32’b0000000732’b0000000732'h0055_752332'h0055_7523
(2)答：这些单元的数据已经被改写了。读出数据与写入数据一致。
RAM_B uut (
.clka(clka),
.wea(wea),
.addra(addra),
.dina(dina),
.douta(douta)
);
initial begin
// Initialize Inputs
clka = 0;
wea = 0;
addra = 0;
dina = 0;
// Wait 100 ns for global reset to finish
NET "Clk" LOC = C9;
NET "LED[4]" LOC = M11;
NET "LED[3]" LOC = V15;
NET "LED[2]" LOC = U15;
NET "LED[1]" LOC = V16;
NET "LED[0]" LOC = U16;
NET "Mem_Addr[7]" LOC = U8;
output reg [7:0]LED;
wire [31:0]M_R_Data;//存在存储器里的32位读出数据
reg [31:0]M_W_Data;//寄存在暂存器的32位写入数据
RAM_B test_ram (
课程设计存储器设计
课程设计存储器设计一、教学目标本课程的学习目标包括：知识目标：学生需要掌握存储器的基本原理、不同类型的存储器及其特点，以及存储器的设计方法和步骤。
技能目标：学生能够运用所学的知识，分析和设计简单的存储器电路，并能够使用相关工具进行仿真和测试。
情感态度价值观目标：通过学习存储器设计，培养学生的创新意识和团队合作精神，提高他们对电子技术的兴趣和热情。
二、教学内容本课程的教学内容主要包括：1.存储器的基本原理：介绍存储器的工作原理、存储单元的结构和存储器的主要性能指标。
2.不同类型的存储器及其特点：讲解随机存储器（RAM）、只读存储器（ROM）、闪存等不同类型存储器的原理和应用。
3.存储器的设计方法和步骤：介绍存储器的设计流程，包括需求分析、逻辑设计、物理设计等步骤。
4.存储器电路的仿真和测试：使用相关工具进行存储器电路的仿真和测试，验证设计的正确性和性能。
三、教学方法本课程的教学方法包括：1.讲授法：通过讲解存储器的基本原理、不同类型的存储器及其特点，以及存储器的设计方法和步骤，传授给学生相关的知识。
2.讨论法：通过小组讨论，引导学生思考和探索存储器设计的难点和问题，培养他们的创新思维和解决问题的能力。
3.案例分析法：通过分析具体的存储器设计案例，让学生了解和掌握存储器设计的实际应用。
4.实验法：通过实验室的实践操作，让学生亲手设计和测试存储器电路，提高他们的实际操作能力和实践能力。
四、教学资源本课程的教学资源包括：1.教材：选用合适的教材，提供全面、系统的存储器设计知识。
2.参考书：提供相关的参考书籍，供学生深入学习和参考。
3.多媒体资料：制作课件、演示文稿等多媒体资料，生动形象地展示存储器的设计原理和过程。
4.实验设备：提供实验室设备和工具，供学生进行存储器电路的设计和测试。
五、教学评估本课程的评估方式包括：1.平时表现：通过课堂参与、提问、小组讨论等环节，评估学生的学习态度和积极性。
2.作业：布置相关的作业，评估学生的理解和应用能力，包括设计存储器电路的练习和报告。
存储器设计
存储器设计(总22页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--*************课程设计报告课程设计名称：计算机组成原理课程设计课程设计题目：存储器设计院（系）：***********专业：***********班级：***********学号：***********姓名：***********指导教师：***********完成日期：***********目录第1章总体设计方案 ................................................................ 错误!未定义书签。
设计原理....................................................................................... 错误!未定义书签。
设计思路....................................................................................... 错误!未定义书签。
设计环境........................................................................................ 错误!未定义书签。
第2章详细设计方案 ................................................................ 错误!未定义书签。
顶层方案图的设计与实现 .......................................................... 错误!未定义书签。
创建顶层图形设计文件 ............................................................ 错误!未定义书签。
存储器与寄存器设计
存储器与寄存器设计1. 导言在计算机系统中，存储器和寄存器是两个重要的组成部分。
存储器用于存储数据和指令，而寄存器则用于临时存放和处理数据。
本文将重点论述存储器和寄存器的设计原则和方法。
2. 存储器设计存储器是计算机系统中用于存储数据和指令的设备。
其设计需要考虑容量、速度、稳定性和可靠性等因素。
2.1 存储器类型常见的存储器类型包括随机存取存储器（RAM）、只读存储器（ROM）、闪存等。
在设计存储器时，需要根据应用需求选择合适的类型。
2.2 存储器组织结构存储器的组织结构分为层次式结构和平坦式结构。
层次式结构包括高速缓存、主存储器和辅助存储器，其中高速缓存用于提高读写速度。
平坦式结构指主存储器和辅助存储器直接相连，适用于较小规模的系统。
2.3 存储器管理存储器管理是指对存储器进行分配和回收等操作。
常用的存储器管理方式有静态存储器管理和动态存储器管理。
静态存储器管理通过编译器确定存储器的分配和回收时机，而动态存储器管理由操作系统负责管理。
3. 寄存器设计寄存器是计算机系统中用于临时存放和处理数据的设备。
其设计需要考虑存储容量、读写速度和位宽等因素。
3.1 寄存器的种类常见的寄存器种类包括通用寄存器、特定用途寄存器和状态寄存器等。
通用寄存器用于存放临时数据，特定用途寄存器用于特定计算操作，状态寄存器用于存放处理器的状态信息。
3.2 寄存器位宽寄存器的位宽决定了其可以存储的最大数据量。
在设计寄存器时，需要根据计算需求选择合适的位宽，以提高计算效率。
3.3 寄存器读写速度寄存器的读写速度对计算机系统的性能有重要影响。
为提高读写速度，可采用并行读写、预取和流水线等技术。
4. 存储器与寄存器协同设计存储器和寄存器在计算机系统中紧密配合，提供高效的数据存储和处理能力。
在存储器和寄存器的设计过程中，需要考虑它们的互联和数据传输等问题。
4.1 存储器与寄存器的接口存储器和寄存器通过总线进行数据传输。
在设计存储器与寄存器的接口时，需要考虑数据传输的稳定性和速度。
单片机的存储器系统设计原理与性能优化策略
单片机的存储器系统设计原理与性能优化策略引言：在当今数字化时代，嵌入式系统的普及和应用日益广泛。
而单片机作为嵌入式系统的核心部件，其存储器系统设计的优化和性能提升对于嵌入式系统整体性能的提升至关重要。
本文将探讨单片机的存储器系统设计原理，以及如何通过优化策略实现性能的提升。
一、存储器系统设计原理单片机的存储器系统由程序存储器（ROM）、数据存储器（RAM）和特殊功能寄存器（SFR）组成。
这三个部分在单片机的整体运作中扮演着不同的角色。
1. 程序存储器（ROM）程序存储器用于存储单片机的程序代码。
根据存取方式的不同，可将程序存储器分为随机存取存储器（RAM）和只读存储器（ROM）。
只读存储器通常包括可编程只读存储器（PROM）、电可擦可编程只读存储器（EPROM）和电子擦可编程只读存储器（EEPROM）。
2. 数据存储器（RAM）数据存储器用于存储单片机运行过程中产生的中间数据。
它通常具有读写能力，可以根据需要进行数据的读取和写入操作。
根据存取方式和存放位置的不同，可以将数据存储器分为静态随机存取存储器（SRAM）和动态随机存取存储器（DRAM）。
SRAM具有快速存取速度和不需要刷新的特点，而DRAM占用的面积更小且价格更低。
3. 特殊功能寄存器（SFR）特殊功能寄存器是单片机的特殊存储器，用于保存各种系统和外设的控制和状态信息。
这些寄存器可以通过特定的地址进行访问和控制，实现单片机与外设的交互。
特殊功能寄存器的设计合理与否直接影响着整个系统的性能。
二、性能优化策略为了提升单片机系统的性能，可以从以下几个方面来进行优化：1. 存储器容量优化合理利用存储器容量是优化存储器系统性能的关键。
通过对程序代码和数据存储的分析，可以估算出所需要的存储器容量，并根据实际需求选择合适的存储器芯片。
同时，可以采用编程优化的方法，如代码压缩和数据压缩，减小所需存储器容量。
2. 存储器速度优化存储器访问速度对于单片机系统的性能至关重要。
存储器设计课程设计
存储器设计课程设计一、教学目标本课程的教学目标是让学生掌握存储器设计的基本原理和方法，包括存储器的分类、工作原理、性能评价和设计流程。
学生应能够理解并分析不同类型的存储器，如RAM、ROM、Cache等，并掌握存储器层次结构的设计和优化方法。
此外，学生还应具备一定的实验技能，能够进行存储器设计的仿真和测试。
通过本课程的学习，学生应能够将所学的知识和技能应用于实际的存储器设计项目中，提高解决实际问题的能力。
二、教学内容本课程的教学内容主要包括存储器的基本概念、存储器层次结构、存储器设计方法和实验技能。
具体包括：1.存储器的基本概念：介绍存储器的定义、分类和性能指标，如容量、速度、功耗等。
2.存储器层次结构：讲解存储器层次结构的原理和设计方法，包括单级存储器、多级存储器和虚拟存储器。
3.存储器设计方法：详细介绍存储器的设计流程，包括存储单元设计、存储器阵列设计和读写电路设计。
4.实验技能：通过实际操作，使学生掌握存储器设计的仿真和测试方法，提高实验技能。
三、教学方法为了提高学生的学习兴趣和主动性，本课程将采用多种教学方法，如讲授法、讨论法、案例分析法和实验法等。
具体方法如下：1.讲授法：通过教师的讲解，使学生掌握存储器设计的基本原理和方法。
2.讨论法：学生进行小组讨论，引导学生主动思考和探索存储器设计的问题。
3.案例分析法：通过分析实际案例，使学生了解存储器设计的应用场景和挑战。
4.实验法：让学生亲自动手进行存储器设计的仿真和测试，提高实验技能和实际问题解决能力。
四、教学资源为了支持教学内容和教学方法的实施，本课程将准备以下教学资源：1.教材：选用合适的教材，如《存储器设计》等，为学生提供系统的学习材料。
2.参考书：提供相关的参考书籍，如《计算机组成与设计》等，供学生深入学习和参考。
3.多媒体资料：制作课件、视频等多媒体资料，丰富学生的学习体验。
4.实验设备：准备存储器设计的实验设备，如FPGA开发板、仿真器等，为学生提供实际操作的机会。
基于FPGA的外部存储器设计
基于FPGA的外部存储器设计FPGA是一种可编程逻辑设备，可以被重新编程用于实现不同的功能。
在计算机系统中，外部存储器是一种用于保存数据的设备，例如硬盘、固态硬盘(SSD)和闪存。
在本文中，我们将探讨如何设计基于FPGA的外部存储器。
外部存储器在计算机系统中起着至关重要的作用，它可以保存大量的数据，并且在计算机断电后，数据仍然可以保持完整。
外部存储器的性能和容量对计算机系统的整体性能具有重要影响。
在大数据应用和高性能计算中，对外部存储器的需求越来越高。
在设计基于FPGA的外部存储器时，我们需要考虑以下几个方面：1.存储介质选择：选择适合的存储介质对于设计外部存储器非常重要。
常见的存储介质包括硬盘、固态硬盘(SSD)和闪存。
每种存储介质都具有不同的性能和容量特性，我们需要根据具体的应用场景进行选择。
2.存储器控制器设计：存储器控制器是FPGA与外部存储器之间的接口。
它负责实现数据的读写操作，以及处理错误检测和纠正功能。
存储器控制器还需要支持各种不同的存储介质和接口标准。
3.存储器接口设计：存储器接口是FPGA与外部存储器之间的物理连接。
常见的存储器接口包括SATA、PCIe和USB。
我们需要根据具体的应用场景选择适合的存储器接口，并确保接口带宽满足数据传输的需求。
4.数据传输优化：在设计外部存储器时，我们需要考虑如何优化数据传输的性能。
这可以通过使用数据缓存、并行数据传输和数据压缩等技术来实现。
优化数据传输可以提高存储器的访问速度和效率。
5.容量扩展性：外部存储器的容量通常是根据应用需求选择的。
在设计存储器时，我们需要考虑到容量的扩展性，以便将来能够方便地增加存储容量。
6.可靠性和可用性：对于外部存储器来说，可靠性和可用性是非常重要的。
我们需要设计一种容错机制，以确保即使在存储设备出现故障的情况下，数据仍然可以安全地存储和恢复。
7.能耗和成本：在设计外部存储器时，我们需要考虑到能耗和成本的限制。
通过采用低功耗设计和选择适当的存储介质，我们可以有效地减少能耗和成本。
如何设计一个简单的存储器电路
如何设计一个简单的存储器电路在现代电子设备中，存储器电路是非常重要的组成部分。
无论是计算机、手机还是其他电子产品，都需要存储器来存储和读取数据。
设计一个简单且高效的存储器电路可以提供更好的数据存取体验。
本文将介绍如何设计一个简单的存储器电路，并提供一种常见的存储器电路设计方案。
一、存储器电路的基本原理存储器电路的基本原理是使用电子元件来存储和读取数据。
最常用的存储器类型是基于触发器的存储器，其中最简单的是RS触发器。
RS触发器由两个互锁的反馈环路组成，可以存储一个比特的数据。
当输入信号改变时，RS触发器可以切换其输出状态。
这种触发器的状态由电压的高低表示，通常用1和0来表示。
二、简单存储器电路的设计设计一个简单的存储器电路需要考虑以下几个方面：数据存储、数据读取、地址编码和写入控制。
下面将分别介绍这些方面的设计。
1. 数据存储数据存储是存储器电路的核心功能。
为了实现有效的数据存储，可以使用多个RS触发器以构建更高级别的存储器单元。
例如，可以使用四个RS触发器构建一个四位的存储单元，可以存储16个不同的状态。
通过将多个存储单元连接在一起，可以实现更大的存储容量。
2. 数据读取为了实现数据的读取，需要添加读取电路。
读取电路接收地址信号，并根据地址信号选择相应的存储单元。
选择的存储单元中的数据会输出到数据读取线上。
例如，可以使用简单的多路选择器来实现地址和数据的对应关系。
3. 地址编码在存储器中，地址用来指定要读取或写入的存储单元。
为了实现地址信号和存储单元之间的映射关系，需要进行地址编码。
最简单的地址编码器是2-to-4编码器，可以将两位地址信号转换为四个选择线。
具体的编码方案取决于存储器的大小和设计要求。
4. 写入控制写入控制是指控制存储器何时接收新的数据。
通常，写入控制信号由外部电路控制，并通过写使能线与存储器电路相连。
写入控制可以是同步的或异步的，具体取决于设计要求。
三、存储器电路的优化和扩展在设计简单的存储器电路时，可以通过一些优化和扩展来提高性能和容量。
常用存储器设计
基础培训课程常用存储器设计---Jimmy&Mikev SDRAM v FLASH v DDR v DDR2 v DDR3 v QDR课程内容vSDRAMv FLASH v DDR v DDR2 v DDR3 v QDR课程内容SDRAMv 管脚定义解释SDRAM（同步动态随机存储器） 一般应用在200MHz以下， 常用在33MHz、90MHz、 100MHz、125MHz、 133MHz等。
SDRAM的布局v 布局原则是：靠近CPU摆放 v SDRAMx1片时，点对点的布局方式SDRAM到CPU推荐的中心距离： 当中间无排阻时：900-1000mil 当中间有排阻时：1000-1300milSDRAM的布局v SDRAMx2片时,相对于CPU严格对称v 方案一:空间足够时,与CPU放在同一面方案二: SDRAM顶底对贴SDRAM的布线v 特性阻抗:50欧v 数据线每8根尽量走在同一层(D0~D7,D8~D15,…)v 信号线的间距满足3W原则v 数据线、地址（控制）线、时钟线之间的距离保持20mil以上或至少3Wv 空间允许的情况下,应该在它们走线之间加一根地线进行隔离。
地线宽度 推荐为15-30milv 完整的参考平面v 布线拓扑结构(默认采用远端分支)-T点(过孔)打在两片SDRAM中间远端分支(星形/T形)菊花链SDRAM的等长布线v Class规则:将所有数据线设为sdram_data_bus; 地址线,控制线,时钟线设为sdram_addr_busv 等长规则:所有信号线参照时钟线的长度等长v 误差范围:数据线误差范围控制在+/- 50mil 地址线误差范围控制在+/- 100milSDRAM的等长布线v 远端分支布线情况v SDRAMvFLASHv DDR v DDR2 v DDR3 v QDR课程内容Flash的设计v Flash(闪速存储器) –速率较低 v 布局:一般采用菊花链(Flash和SDRAM推荐距离为500-1000mil)Flash的设计v 布线 3W原则 等长范围:+/-100mil 特性阻抗:50欧v SDRAM v FLASHvDDRv DDR2 v DDR3 v QDR课程内容3.DDR的设计v 管脚定义解释DDR的布局v 布局原则是：靠近CPU摆放 v DDRx1片时，点对点的布局方式DDR到CPU推荐的中心距离： 当中间无排阻时：900-1000mil 当中间有排阻时：1000-1300milDDR的布局v DDRx2片时,相对于CPU严格对称v VREF电容的位置DDR保护区域DDR的布线v 特性阻抗:单端50欧,差分100欧 v 数据线每10根尽量走在同一层(D0~D7,LDM,LDQS),(D8~D15,UDM,UDQS ) v 信号线的间距满足3W原则 v 数据线、地址（控制）线、时钟线之间的距离保持20mil以上或至少3W v 完整的参考平面 v VREF电源走线推荐>=20~30mil v 误差范围:差分对误差严格控制在5mil 数据线误差范围控制在+/- 25mil 地址线误差范围控制在+/- 100milDDRx1片的等长布线v Class规则:将数据类设为2组Class(D0~D7,LDM,LDQS)(D8~D15,UDM,UDQS);地址线,控制线,时钟线设为1组Classv 等长规则:所有信号线参照时钟线的长度等长v 误差范围:数据线误差范围控制在+/- 25mil 地址线误差范围控制在+/- 100milDDRx2片的等长布线v 数据类拓扑结构:点到点ControllerDATA DQS DMDDRv 地址类拓扑结构:星形T点DDRx4片的等长布线仍然可以套用两片时的拓扑，只是将树或者星做大AControllerDDRBDDRControllerDDRDDRDDRDDRCController DDRDDR 可 以 看 做 正 反 贴DDDRDDRDDRDDRDDR DDRDDR DDR可以看做正反贴Controller推荐:B/C,A和D只适用于单面贴器件的情况DDRx4片的等长布线A型B型DDR的时序设计v DDR(采用树形或者星型拓扑)v SDRAM v FLASH v DDRvDDR2v DDR3 v QDR课程内容DDR2的设计v DDR2的新特性DDR2可以看做DDR的升级，由于DDR 的内部设计使得I/O口的速率最高只能达到 200Mhz,而DDR2最高可以提高到400Mhz， 也就是DDR2比DDR提高了一倍的速率。
电路基础原理电路中的存储器与寄存器设计
电路基础原理电路中的存储器与寄存器设计在电子技术的领域中，存储器和寄存器是非常重要的组成部分。
它们在数字电路中扮演着存储和传输数据的关键角色。
本文将从基础原理的角度探讨存储器和寄存器的设计。
一、存储器的基本原理存储器是用于存储和检索数据的电子设备。
在数字电路中，存储器通常由一组电子元件（如触发器）组成，能够以二进制的形式存储数据。
最常用的存储器类型是随机访问存储器（RAM）和只读存储器（ROM）。
RAM是一种易失性存储器，它能够在电源关闭之前保存数据。
它的存储单元通常由触发器和传输门组成。
在写入操作时，信号会从输入线传输到存储单元的触发器中，从而改变存储器中的位。
读取操作则反过来，数据从存储单元的触发器传输到输出线。
ROM是一种非易失性存储器，它的内容在电源关闭之后依然可以保持。
ROM的存储单元通常由门电路组成，它们的输出端连接到输出线上。
在制作ROM时，门电路的连接方式和逻辑函数被预先编程，因此只能读取而不能写入。
二、寄存器的设计原理寄存器是一种特殊类型的存储器，用于存储和传输数据。
它由多个触发器组成，每个触发器能够存储一个位的数据。
寄存器通常用于临时存储中间结果或控制信号。
常用的寄存器类型有移位寄存器和计数器。
移位寄存器用于数据的移位操作，可以将数据向左或向右移动一位或多位。
它的存储单元通过连接多个触发器来实现。
计数器则是一种特殊的寄存器，用于计数和存储数字。
它可以按照预定的顺序递增或递减。
计数器通常由多个触发器和逻辑门组成。
在递增模式下，每次时钟信号触发时，计数器的值会增加一个固定的数值。
三、存储器与寄存器的设计要考虑的因素在设计存储器和寄存器时，需要考虑以下几个因素：1. 存储容量：存储器和寄存器的容量应根据需求来确定。
容量过小可能无法存储足够的数据，容量过大则会占用更多的资源。
2. 读写速度：存储器和寄存器的读写速度对于整个系统的性能影响很大。
较高的读写速度能够提供更快的数据处理能力。
存储器电路的设计与优化
存储器电路的设计与优化存储器电路是计算机硬件中的重要组成部分，其良好的设计和优化对于计算机系统的性能和效率具有重要意义。
本文将探讨存储器电路的设计和优化方法，以及相关的技术和挑战。
一、存储器电路的基本原理存储器电路是负责计算机数据存储和读取的关键组件。
它由逻辑门和触发器构成，通过电压控制电子器件的导通和断开，实现数据的存储和获取。
1.1 静态随机存取存储器（SRAM）SRAM是一种速度快、容量小、但功耗较大的存储器。
它由多个存储单元组成，每个存储单元由一个触发器和若干逻辑门构成。
SRAM 能够以并行方式读取和写入数据，因此在高速缓存等需要快速读写的场景中被广泛应用。
1.2 动态随机存取存储器（DRAM）DRAM是一种容量大、但速度较慢、功耗较小的存储器。
它采用电容来存储数据，需要周期性地刷新电容，以防止电荷的泄漏。
DRAM 的容量较大，价格较低，因此在主存等容量要求较高的场景中被广泛使用。
二、存储器电路的设计方法设计高效可靠的存储器电路是一项复杂的任务，需要考虑多个方面的因素。
2.1 存储器结构设计存储器的结构设计涉及到数据的组织方式和存储单元的排列布局。
常见的结构包括行列式结构、栅式结构和交叉点阵列结构等。
不同的结构有不同的特点和优劣，需要根据应用场景进行选择。
2.2 存储器电路的优化存储器电路的优化涉及到减少功耗、提高速度和增加容量等方面。
常见的优化策略包括引入流水线技术、采用高密度存储单元和优化电路布局等。
此外，还可以利用EDA（电子设计自动化）工具和仿真技术进行电路性能的评估和优化。
三、存储器电路的挑战和应对措施存储器电路在设计和优化过程中面临一些挑战，需要采取相应的应对措施。
3.1 存储器容量和速度的矛盾存储器容量和速度之间存在着一定的矛盾关系。
增加存储器的容量往往会导致访问速度的下降，而提高存储器的速度可能会受到容量的限制。
解决这个问题可以通过引入更先进的制程技术，设计更高效的存储器结构和采用先进的调度算法等。
存储器系统设计
ALE
CE
OE
A0~A7 A8~A14 62256 D0~D7
CE
OE
G 373 1D~8D 8
P0
PSEN
WR
RD
系统的EPROM(27256)0000~7FFFH(管理仿真系统的程序)，系统的仿 真ROM和数据存储器为8000~FFFFH。当执行系统的管理程序时， 27256有效（尽管有效 PSEN ，但地址不对），62256无效，当执行自己 编的仿真程序时，系统转向62256中执行你输入的程序，当遇到MOVX
ALE
8
2764
2764
2764
P0
PSEN
P2.6 0 0 1 P2.5 0 1 0 /Y0 /Y1 /Y2 0 1 1 0000-1FFFH (8000H-9FFFH) 括号内 1 0 1 2000-3FFFH(A000H-BFFFH) 为重叠 1 1 0 4000-5FFFFH(C000H-DFFFH) 区！
74LS138的真值表
输出有效时，只有一个为低电平，其余为高电平，故用其来接被选的芯片时， 只有一个被选中。保持芯片之间地址的不重叠。（74LS139的介绍见书P158）
5.2.3 程序存储器扩展设计
(1)扩展16KB EPROM(线选法用单片机地址总线高位地址作为选择某 一存贮器的片选信号)。
;将最后一个字节数据取出 ;原始数据比较，陷入死循环！ ;最高位不同，再查！
地址 输出
指令 输入
PCL 输出
指令 输入
PCL 输出
P2口输出程序存储器的高8位地址PCH(A15~A8)，具有锁存功能。 P0口地址/数据复用线，在ALE上升为高电平时，P0口输出程序存储 器的低8位地址(A7~A0)，在ALE的下降沿，把A7~A0锁存到外部地 址锁存器中，得到地址信号，接着，P0口由输出变为输入，高8位地 址不变(低8位已锁存)，故已选定外部ROM的某一个地址，随即 PSEN 低电平有效，外部ROM通，对应地址单元中的指令字节出现在数据 总线上供CPU读取。
存储器设计课程设计
存储器设计课程设计一、课程目标知识目标：1. 学生能够理解存储器的基本概念，掌握存储器的层次结构及其工作原理。
2. 学生能够描述不同类型的存储器（如RAM、ROM、硬盘等）的特点及应用场景。
3. 学生能够掌握存储器的设计方法，包括存储器单元、地址译码器和数据总线的连接方式。
技能目标：1. 学生能够运用所学知识，设计简单的存储器电路，并分析其性能。
2. 学生能够使用相关软件工具进行存储器的设计和仿真，提高实践操作能力。
3. 学生能够通过团队合作，解决存储器设计过程中遇到的问题，培养沟通与协作能力。
情感态度价值观目标：1. 学生能够认识到存储器在计算机系统中的重要作用，增强对硬件知识的兴趣和求知欲。
2. 学生在学习过程中，培养勇于尝试、善于思考、积极探索的良好学习习惯。
3. 学生能够认识到科技发展对生活的影响，激发创新意识，树立社会责任感。
分析课程性质、学生特点和教学要求：1. 课程性质：本课程为计算机硬件原理与应用的实践课程，要求学生具备一定的电子电路基础知识。
2. 学生特点：学生处于高年级，已具备一定的专业知识，具有较强的自学能力和动手实践能力。
3. 教学要求：注重理论与实践相结合，以学生为主体，引导他们主动探究、合作学习，提高解决问题的能力。
二、教学内容1. 存储器概述：介绍存储器的基本概念、作用、分类及其在计算机系统中的地位。
- 教材章节：第3章“存储器系统”- 内容列举：存储器的层次结构、各类存储器的特点及性能指标。
2. 存储器工作原理：讲解RAM、ROM、硬盘等存储器的工作原理及性能差异。
- 教材章节：第3章“存储器系统”- 内容列举：静态存储器、动态存储器、只读存储器、闪存、硬盘等的工作原理及性能。
3. 存储器设计方法：阐述存储器单元、地址译码器和数据总线的连接方式，以及设计存储器的基本步骤。
- 教材章节：第4章“存储器设计”- 内容列举：存储器单元设计、地址译码器设计、数据总线设计、存储器容量扩展。
存储器设计实验报告
实验一：存储器设计一、实验目的:1、掌握随机存储器RAM 的工作特性及使用方法；的工作特性及使用方法；2、掌握半导体存储器存储和读写数据的工作原理。
、掌握半导体存储器存储和读写数据的工作原理。
二、实验电路及其原理：二、实验电路及其原理：1．实验电路图．实验电路图2、设计原理、设计原理存储器就是选择RAM 地址，并对其操作存入数据，在需要时对其读取，并把数据输出到数据总线。
实验思路大致为：并把数据输出到数据总线。
实验思路大致为： ①第一个74273用来接收数据存放在RAM 里的地址，即A0A0……7。
当CPMAR 有效时数据进入芯片。
有效时数据进入芯片。
②当WE=1,RD=0时，RAM 进行写操作，接收存储在74273里的数传到地址端口，同时接收从B0B0……7输入的数据传到数据端口，把数据写到相应RAM 里。
③当WE=0。
RD=1时，RAM 进行读操作，把对应存储单元的数据传到第二个74273，通过74273传到74244芯片输出。
芯片输出。
三、实验步骤三、实验步骤1、根据实验原理在maxplus 下连接电路图，对其进行编译。
下连接电路图，对其进行编译。
2、根据实验原理设计各个输入端的波形图，对其进行仿真模拟获得输出数据，仿真波形如下图。
仿真波形如下图。
四、仿真图四、仿真图说明：RAM 在WRE=1时才工作，为方便起见WRE 置为1；74244在RAM_BUS=0时工作，为方便起见RAM_BUS 置为0。
因CPMOR 为一个周期变换一次，为了不浪费存储空间，A0为两倍的周期变换，A1为四周期变换，以此类推。
存储的数据从11H 起依次增加。
起依次增加。
五、实验总结五、实验总结通过本次实验熟练掌握MAX+PLUS 软件，并运用该软件设计存储器，了解了存储器的结构设计和工作原理，并在理解的基础上自己设计了一个简单的存储器。
在之后的波形仿真图模拟时，发现自己不能很好控制各个芯片的片选信号，不知道如何使各个芯片在合适的时间工作，在经过仔细分析后，设置了上图的波形图，保证每个存储单元都可以存到数，保证每个存储单元都可以存到数，没有刚开始的浪费现象，没有刚开始的浪费现象，没有刚开始的浪费现象，数据在各个数数据在各个数据线之间的传输也正常，存储器的数据输出为两个周期输出一次（这是因为WR 、RD 为一个周期变换一次，在两个周期后才会读有效）。
常用存储器设计常用电路模块的布局布线原则
差分对误差严格控制在5mil 数据线误差范围控制在+/- 25mil 地址线误差范围控制在+/- 100mil
DDRx1片的等长布线
v Class规则:
将数据类设为2组Class(D0~D7,LDM,LDQS)(D8~D15,UDM,UDQS);
v 误差范围:
差分对误差严格控制在5mil 数据线误差范围控制在+/- 15mil 地址线误差范围控制在+/- 100mil
DDR2芯片时序设计
v SDRAM v FLASH v DDR v DDR2
vDDR3
v QDR
课程内容
DDR3的设计
v DDR3的新特性
DDR3与DDR2的比较
DDR3的拓扑结构
严格差分等长设计
严格差分等长设计 严格差分等长设计
严格等长设计，控制 在±10mil
严格差分等长设计
严格等长设计， 控制在±10mil
尽量控制等长
尽量控制等长，控制 在±100mil如果是菊 花链拓扑则走线越短
越好
尽量控制等长
v SDRAM v FLASH v DDR v DDR2 v DDR3
vQDR
SDRAM的布局
v 布局原则是：靠近CPU摆放 v SDRAMx1片时，点对点的布局方式
SDRAM到CPU推荐的中心距离： 当中间无排阻时：900-1000mil 当中间有排阻时：1000-1300mil
SDRAM的布局
v SDRAMx2片时,相对于CPU严格对称
v 方案一:空间足够时,与CPU放在同一面
方案二: SDRAM顶底对贴
电路中的存储器设计与分析
电路中的存储器设计与分析在现代电子设备中，存储器扮演着至关重要的角色。
它是电子系统中用于存储和读取数据的关键组件。
本文将讨论电路中的存储器的设计与分析，着重介绍静态随机存储器（SRAM）和动态随机存储器（DRAM）的原理、结构及其在电路设计中的应用。
一、静态随机存储器（SRAM）静态随机存储器是一种常见的存储器类型，具有快速读写速度和稳定的存储特性。
它由一组触发器电路组成，每个触发器单元可以存储一个比特的信息。
SRAM通过在触发器中存储电荷来表示逻辑值。
SRAM的基本结构包括存储单元阵列、译码器、列选择器和字译码器等。
存储单元阵列由多个触发器单元组成，每个触发器单元都由一个存储器单元和一个使能开关构成。
通过译码器和选择器的协调工作，可以选择并访问特定的存储单元。
在电路设计中，SRAM被广泛应用于高速缓存、寄存器和数据缓冲区等场景中。
由于其快速读写特性，SRAM常常被用作电子设备中临时存储数据的介质。
二、动态随机存储器（DRAM）动态随机存储器是另一种常见的存储器类型，与SRAM相比，它具有更高的存储密度和较低的成本。
DRAM的基本单元是电容器，每个单元储存一个比特的数据。
然而，由于电容器自身存在电荷泄漏问题，DRAM需要周期性地刷新来保持数据的可靠性。
DRAM的结构相对复杂，包括存储单元阵列、字线驱动电路、预充电电路和刷新电路等。
数据的读写需要经过多个阶段的处理和控制信号的驱动。
尽管DRAM在读写速度方面不如SRAM，但其较低的成本和较高的存储密度使其在大多数电子设备中得到广泛应用。
三、存储器设计与性能优化在电路设计过程中，存储器的设计和性能优化至关重要。
一方面，存储器的大小和延迟直接影响着电子设备的整体性能。
过小的存储器容量无法满足数据处理需求，而过高的存储器延迟会导致处理速度下降。
另一方面，存储器的功耗和可靠性也是设计过程中需要考虑的问题。
为了降低功耗，研究人员开发了一系列低功耗的存储器优化技术，如动态电压调整和存储器层次结构等。
sram存储器设计流程
sram存储器设计流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
