(完整版)园林工程制图— 回顾
园林工程图示精选全文完整版
可编辑修改精选全文完整版
1、坡度系数与坡度关系
2、方格法计算土方角点的标注方法
3、平整标高H。
4、图示零点线
5、图示土方调配图
6、画出消力阶平面图、透视图
7、画出消力块平面图、效果图
8、画出谷方的平面位置和透视图
9、画出挡水石的平面位置和透视图
10、画出护土筋的平面位置和透视图11、画出一种暗渠构造图
12、管线交叉时，平面图表示图示为
13、管道埋设基本数据图
14、浆砌块石驳岸的立面图、剖面图
15、自然山石驳岸的立面图、剖面图
16、整体阶梯驳岸的立面图、剖面图
17、仿竹桩驳岸的立面图、剖面图19、条石、块石护坡立面图、剖面图
20、草皮护坡的立面图、剖面图
21、园林中常见挡土墙的横断面图
22、挡土墙后土坡的地表排水处理图
23、街道式园路构造图24、公路式园路构造图
25、平曲线加宽与道路超高
26、园路平曲线加宽与道路超高
27、典型路面结构图示
28、礓石察路面尺寸图（平、立、断）
31、水泥路结构图、平面图
29、石板嵌草路结构图平面图
30、卵石嵌花路结构图平面图
18、条石驳岸的立面图、剖面图。
园林施工图绘制及读图共65页文档
谢谢
11、越是没有本领的就越加自命不凡。——邓拓 12、越是无能的人，越喜欢挑剔别人的错儿。——爱尔兰 13、知人者智，自知者明。胜人者有力，自胜者强。——老子 14、意志坚强的人能把世界放在手中像泥块一样任意揉捏。——歌德 15、最具挑战性的挑战莫过于提升自我。——迈克尔·F·斯特利
园林制图课件(汇总).ppt
0.35b 不需画全的断开界线
;.;
9
图线示例
;.;
10
图线的画法
;.;
11
三、字体
• 汉字采用国家正式公布的简化字，并采用长仿宋体
• 字母、数字一般采用斜体字(向右倾约75°)
;.;
12
四、比例
• 比例就是图上线段长度与相应实际线段长度之 比。比例=图上线段的长度 /实际线段的长度
• 比例用阿拉伯数字注写在图名的左侧，字的底 线取平，比例数字比图名字号小一号或两号
• 指北针及风向玫瑰
;.;
15
六、尺寸标注
• 尺寸的组成：尺寸界线、尺寸线、尺寸起止符号、尺寸数字。
;.;
16
尺寸标注时应注意的问题
;.;
17
标高的标注
• 标高的单位为米，图上不 必注明
• 标高的标注符号上（下） 应加注高程数字，零点标 高注写为+0.000
• 水面高程（水位）符号同 立面高程符号，并在水面 线以下绘三条细实线
;.;
21
第三节 制图方法及步骤
• 绘图前的准备工作： 根据所绘图样的内容、大小和比例， 准备好所需的工具和仪器，选定图 纸的幅面大小，并固定在图板的左 下方，图纸距图板底边应有一个丁 字尺的距离
;.;
22
• 画稿线
用稍硬的铅笔（H或2H）绘制稿线图，先画图框线、 标题栏和会签栏外框线，然后根据图样实际情况在图 框内进行图的排版和布置，应使图形分布合理、整体 协调匀称。绘稿线时，先绘轴线、中心线，再画主要 轮廓线，而后绘细部线条，最后绘尺寸线、尺寸界线、 图例及字格等
1.建筑平、立、剖视图中一般构配件的轮廓线 2.平、剖视图 中次要断面的轮廓线 3.总平面图中新建道路、桥涵、围墙及 其他设施的可见轮廓线和区域分界线 4.尺寸起止符号
园林施工图绘制及读图必看可修改全文
A0.00 B150.00 水体施工放线图 1:200
驳岸 处理01
黑色抛光大理石 500*500*30
芝麻黑花岗岩条石镶边 (500*100*150)
草坪
白花岗岩板
0*300*30
草坪
黑色抛光大理石 500*500*30
黄金锈色花岗岩板 600*600*30
黄金锈色花岗岩板 600*600*30
不仅要对平面尺寸进行标注;同时还要对立面高 程进行标注高程 标高
写清楚各个小品或铺装所对应的详图标号
对于面积较大的区域给出索引图对应分区形式
六 竖向设计施工图
竖向设计指的是指在一块场地中进行 垂直于水平方向的布置和处理;也就是 地形高程设计
一竖向施工图的内容
1 指北针;图例;比例;文字说明;图名; 文字说明中应该包括 标注单位 绘图比例 高程系统的名称 补充图例等;
黄金锈色花岗岩板 600*600*30
草坪
黄金锈色花岗岩板 600*600*30
黑色抛光大理石 500*500*30
混凝土铺装
芝麻黑花岗岩板 500*500*30
草坪 落叶松(3)H=4.0-4.5m
草坪
花钵
京桃(5)D=5cm
芝麻黑花岗岩板 500*500*30
黑色抛光大理石 500*500*30
2 现状与原地形标高;地形等高线;设计等高线的等高距一 般取0 250 5米;当地形较为复杂时;需要绘制地形等高线放 样网格;
1 能够根据施工图编制施工图预算; 2 能够根据施工图安排材料 设备订货
及非标准材料的加工; 3 能够根据施工图进行施工和安装; 4 能够根据施工图进行工程验收;
第二节 园林施工图绘制的具体要求
《园林工程制图》课件

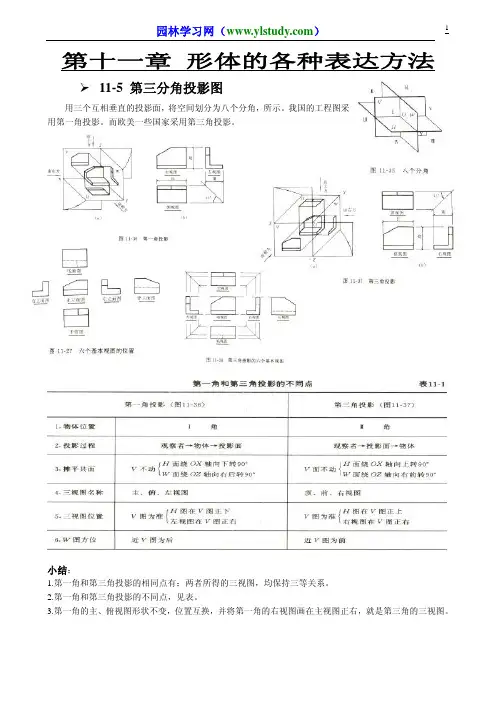

第十一章形体的各种表达方法¾11-5 第三分角投影图用三个互相垂直的投影面，将空间划分为八个分角，所示。
我国的工程图采用第一角投影。
而欧美一些国家采用第三角投影。
小结：1.第一角和第三角投影的相同点有：两者所得的三视图，均保持三等关系。
2.第一角和第三角投影的不同点，见表。
3.第一角的主、俯视图形状不变，位置互换，并将第一角的右视图画在主视图正右，就是第三角的三视图。
第十二章园林建筑施工图¾补充知识一、模数协调模数协调使符合模数的构配件、组合件能用于不同地区不同类型的建筑物中，促使不同材料、形式和不同制造方法的建筑构配件、组合件有较大的通用性和互换性。
在建筑设计中能简化设计图的绘制，在施工中能使建筑物及其构配件和组合件的放线、定位和组合等更有规律，更趋统一、协调，从而便利施工。
国家颁布了《建筑模数协调统一标准（GBJZ-86）》。
基本模数（1M）；模数协调标准选定的扩大模数和分模数叫导出模数，导出模数是基本模数的整倍数和分数。
二、砖墙及砖的规格建筑中墙身采用的砖，当其尺寸为240* 115*53时，这种砖称为标准砖。
采用标准砖砌筑的墙体厚度的标志尺寸为120（半砖墙，实际厚度115）、240（一砖墙，实厚240）、370（一砖半墙，实厚365）、490（二砖墙，实际厚度490）等。
砖的强度等级六个级别，即 MU30、MU25、MU20、MU15、MU10 、MU7.5。
在混合结构及钢筋混凝土结构的建筑物中，按混凝土的抗压强度等级，混凝土的等级分为十二级，即C7.5、C10、C15、C20、C25、C30、C35、C40、C45、C50、C55、C60。
三、标准图与标准图集为了加快设计与施工的速度，提高设计与施工的质量，把各种常用的、大量性的房屋建筑及建筑构配件，按“国标”规定的统一模数，根据不同的规格标准，设计编出成套的施工图，以供选用。
这种图样，叫做标准图或通用图。
将其装订成册即为标准图集。
《园林工程制图》课件(word版)

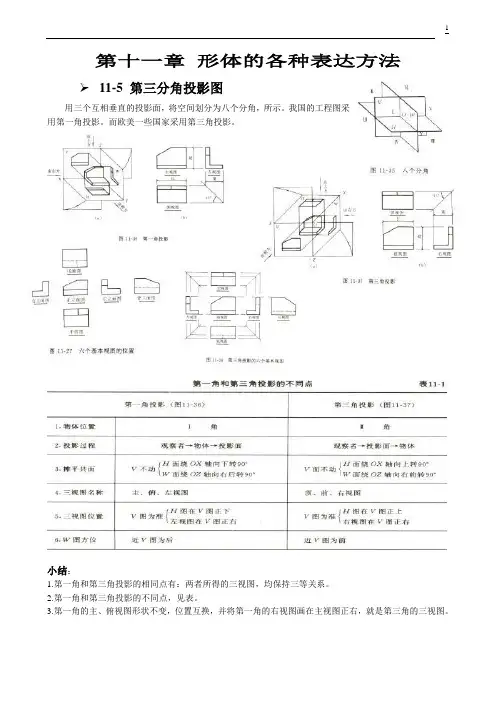

第十一章形体的各种表达方法 11-5 第三分角投影图用三个互相垂直的投影面，将空间划分为八个分角，所示。
我国的工程图采用第一角投影。
而欧美一些国家采用第三角投影。
小结：1.第一角和第三角投影的相同点有：两者所得的三视图，均保持三等关系。
2.第一角和第三角投影的不同点，见表。
3.第一角的主、俯视图形状不变，位置互换，并将第一角的右视图画在主视图正右，就是第三角的三视图。
第十二章园林建筑施工图补充知识⏹一、模数协调模数协调使符合模数的构配件、组合件能用于不同地区不同类型的建筑物中，促使不同材料、形式和不同制造方法的建筑构配件、组合件有较大的通用性和互换性。
在建筑设计中能简化设计图的绘制，在施工中能使建筑物及其构配件和组合件的放线、定位和组合等更有规律，更趋统一、协调，从而便利施工。
国家颁布了《建筑模数协调统一标准（GBJZ-86）》。
基本模数（1M）；模数协调标准选定的扩大模数和分模数叫导出模数，导出模数是基本模数的整倍数和分数。
⏹二、砖墙及砖的规格建筑中墙身采用的砖，当其尺寸为240* 115*53时，这种砖称为标准砖。
采用标准砖砌筑的墙体厚度的标志尺寸为120（半砖墙，实际厚度115）、240（一砖墙，实厚240）、370（一砖半墙，实厚365）、490（二砖墙，实际厚度490）等。
砖的强度等级六个级别，即MU30、MU25、MU20、MU15、MU10 、MU7.5。
在混合结构及钢筋混凝土结构的建筑物中，按混凝土的抗压强度等级，混凝土的等级分为十二级，即C7.5、C10、C15、C20、C25、C30、C35、C40、C45、C50、C55、C60。
⏹三、标准图与标准图集为了加快设计与施工的速度，提高设计与施工的质量，把各种常用的、大量性的房屋建筑及建筑构配件，按“国标”规定的统一模数，根据不同的规格标准，设计编出成套的施工图，以供选用。
这种图样，叫做标准图或通用图。
将其装订成册即为标准图集。
园林工程制图第八章工程施工图
（一）图示要求：
1．比例
通常选用1：50、1：100、1：200 局部放大图样选用1：20、1：50
2．定位轴线及编号
定位轴线是用来确定建筑基础、墙、柱和梁等承重 构件的相对位置并带有编号的基准线，是设计和施工的 定位线。用细点划线绘制。
3．线型要求
凡是被剖切到的主要构造（如墙、柱等）断面轮廓 线均用粗实线；被剖切到的次要构造的轮廓线及未被剖 切平面剖切的可见轮廓线用中实线绘制（如窗台、台阶、 阳台等）。尺寸线、图例线等用细实线绘制。
资料表
主要内容包括： 每段设计线的坡 度，用对角线表 示坡度方向，对 角线上方标坡度， 下方标坡长，水 平段用水平线表 示。每个桩号的 设计标高和地面 标高，标注交角 点编号、转折角 和曲线半径。资 料表应与路线纵 断面图的各段一 一对应。 43
（三）路基横断面图
每一图形下标注桩 号、断面面积F、
（四） 铺装详图
36
（一）路线平面图
路线平面图主要表示园路的平面布置情况。
内容： 线形状 况、方 向、沿 路线两 侧一定 范围内 的地形， 地物等
3号水准点， 高程
73.837
交角点 编号，
里程 桩
地形用等高线来表示
地物用图例来表示
37
图示方法
终点
水准点
转弯处 注写交角点编号
右侧 注写百米桩 左侧 注写里程桩符号
12
（一）图示要求
4．门、窗的画法 5．尺寸标注
所有外墙一般要标注三道尺寸。由内向外： 第一道尺寸为门 、窗洞尺寸及洞间墙尺寸。 第二道尺寸为定位轴线之间的尺寸，表示开间和进深。 第三道尺寸为外包尺寸，即房屋两端门外墙面之间的尺寸。
平面图还应注明室内外地面、楼台阶顶面的标高，均为相 对标高，一般底层室内地面为标高零点，标注为±0.00。
园林制图复习总结资料.doc
绪论什么是园林：在一定的地域运用工程技术和艺术手段，通过改造地形、种植树木花草、营造建筑和布置园路等途径创作而成的美的自然环境和游憩境域，就称为园林。
什么是园林制图：园林制图是介绍园林图怎样绘制和识读规律的一门课程。
学习园林制图的目的：学习园林制图，就是了解并熟悉园林工程图的各种表示方法和制图标准的相关规定，掌握园林工程图的内容，具有识读和绘制园林工程图的能力。
第一章制图的基本知识一、图纸图幅1、图纸分为横式和立式两种。
A0〜A3图纸有横式和立式两种幅面形式；A4 图纸常用立式幅面形式。
2、AO—A4图纸幅面的大小3、标题栏、会签栏二、图线线型：实线、虚线、点划线、双点划线、折断线、波浪线三、字体1、字体要求：书写端正、排列整齐、笔画清晰、间隔均匀、标点符号清楚正确、黑墨水书写。
2、字体种类：长仿宋字、黑体字3、汉字的规格。
汉字的规格指汉字的大小，即字高。
如5号字，表示的是字高为5mm的字；常用的字号有3.5、5、7、10、14、20。
四、比例比例的注写平面图7；7。
0 （6）...--------- 1：20五、尺寸标注1、线段的尺寸标注：包括尺寸界线、尺寸线、尺寸起止符号、尺寸数字2、半径、直径、标高的标注第二章投影的基本知识一、什么是投影？什么是投影法？投影是根据产生影子的这种自然现象，对其加以抽象，假设物体是透明的，光源S的光线将物体上的各顶点和各条棱线投射到某一平面H上，这些点和棱线的影子所构成的图形就称为投影。
这种获得投影的方法称为投影法。
二、在工程图纸中，所有的图样都是根据一定的投影法绘制的，（投影的原理）是绘制各种工程图纸的基础。
三、投影的分类根据投影线是否平行，投影分为两类：1、中心投影…绘制透视图2、平行投影（1）斜投影-斜轴测图（2）正投影-三面正投影、正轴测图四、正投影的基本规律实形性、积聚性、相仿性、从属性、定比性五、三面正投影图的形成三个投影面的名称及字母标注是什么？三个相互垂直的投影面：水平投影面（H）、正立投影面（V）、侧立投影面（W）六、三面正投影图的分析a—华，，¥歹二寺天系——水平投影与正面投影等长且要对正，即“长对正”；正面投影与侧面投影等高且要平齐，即“高平齐”；水平投影与侧面投影等宽，即“宽相等”。
一套完整园林景观绿化施工图(园林土建、节点小品、植物种植和水电图)
一套完整景观绿化施工图（园林土建、节点小品、植物种植和水电图）景观施工图分土建、植物、水电三个部分。
一般参加工作绘制施工图是从土建开始画起到，如果你的专业是园林或相关专业，学习过植物、对植物的习性有所了解，可以尝试做植物配置。
园林景观施工图分类：园林土建施工图：目录、设计说明总图部分：总索引图：把整体分为几大块，标好索引，为后面分区图详细标注作指引，若项目面积比较小，可不用做分区索引，直接在总图里详细标注。
竖向设计图：为高程施工依据，只要把大部分的标高标出来就好了，台阶走向，大的排水坡度。
有的小细节可以在详图，如台阶，只标上下两端的标高，中间梯步可以不用标，或在详图标，以如花池，只标花池所在地面的标高，而花池有多高可以在花池详图里标。
定位图：一般为方格网放线，在主要角点位置标出坐标即可，如花架位置定位只标一角或两角的坐标，其他的角可以根据花架尺寸来定位。
尺寸放线图：除了定位坐标外，剩下就由尺寸来完成放线，总的来说，定位图标大方位，定大位置，而尺寸放线图标小细节。
铺装设计图：对总体铺装设计布置，什么地方面是什么铺装，一一在平面图标出来，作为后面铺大样的索引。
总图通常情况下有这些，遇到特殊的项目还可适当加其他的图类。
详图部分：分区详图：大面积的项目，在总平面图不好标注的情况下要分区标注，让图纸标注清晰明白。
一般标尺寸、小品位置。
小品详图：平面、立面、剖面、平立剖面中比较细的节点要放大来标注，基础做法等，还附上简单的说明（不好用图纸来表达的情况下）。
铺装大样：铺装平面图，铺装断面图，纹理样式、铺法、规格大小、材料等都要标注。
植物施工图：目录、设计说明、苗木表总索引图：植物和大部小品建筑物标注出来。
植物放线图：一般是方格网放线、定位大乔木和灌木色带大体位置，标坐标。
乔木平面图：把灌木隐藏、只留乔木，标注植物名称、数量等信息。
灌木平面图：把乔木隐藏，只留灌木，标注植物名称、面积或数量等信息，有的植物布局比较拥挤，还要把地被植物单独做一张平面图。
第1章 园林工程制图
本章学习目标
1. 掌握图纸幅面及格式规定，掌握图 线 类型及用途，掌握尺寸标注方法。 2. 掌握常用制图工具的使用方法及常 用几何图形的绘制方法。 3.了解字体规定及书写规则。理解索 引、详图等符号、比例的规定。
工程图样是指导施工和进行技术交流的工
程技术语言。为了统一制图规则，保证制图质
表1-3
线宽组
mm
表1-4
图框线、标题栏线的宽度
mm
表1-5 图线
表1-5 图线
表1-5 图线(续)
二、图线的画法
绘制图线时，应注意以下问题： （1）同一张图纸内，相同比例的各图样，应选用相同的线宽组。 （2）相互平行的图线，其间隙不宜小于其中的粗线宽度,且不宜小 于0.7 mm。 （3）虚线、单点长画线或双点长画线的线段长度和间隔，宜各自相 等。 （4）单点长画线或双点长画线，当在较小图形中绘制有困难时，可 用实线代替。 （5）单点长画线或双点长画线的两端，不应是点。点画线与点画线 交接或点画线与其他图线交接时，应是线段交接。 （6）虚线与虚线交接或虚线与其他图线交接时，应是线段交接。虚 线为实线的延长线时，不得与实线连接。 （7）图线不得与文字、数字或符号重叠、混淆，不可避免时，应首
擦图片是用来修改图线的，用不锈钢制成。 其用法是将擦图片的孔洞对准需修改的图线 （注意遮住须保留的部分），用橡皮轻轻擦 拭即可。
图1-23
擦图片
十三、其他
除了上述工具之外，绘图 时还需要准备量角器（测量角 度用）、铅笔刀、胶带纸（固 定图纸用）、橡皮、砂纸（磨 铅笔用） , 以及小毛刷（用于 清扫图纸上的橡皮屑）等。
应。不用时，竖立保管。
图1-5
图纸固定的位置
(完整版)园林工程施工图的识读
本章学习目标
1. 了解园林设计图的特点和种类。 2. 熟悉园林要素的表示方法及园林规划设计图的
基本知识。 3. 掌握园林设计施工图的识读方法。
本章能力目标
1.掌握园林竖向设计图、园路和假山施工图的绘制 和识读方法；
2.能正确阅读园林水景和驳岸施工图； 3.会阅读园林建筑施工图
2. 平面图 主要表示园路、广场的平面状况（包括形状、线 型、大小、位置、铺装状况、高程等内容）及沿 线两侧一定范围内的地形、地貌，对沿线地物及 新建园桥等用图例表示。
1.表达路线的长度和平面线型；表示路面宽度及细部尺寸；广场总尺寸 及细部尺寸。
①园路宽度应根据游人的通过量确定，并与养护管理所用机具、车辆的 宽度相适应；其线型应根据不同功能确定。
7.植物规划图
8.管线规划图
9.电气规划图 10.园林建筑规划图
（二）施工设计阶段常用图纸
1.园林设计平面图 2.园林竖向设计图 3.园林种植设计施工图 4.园林建筑工程施工图 5.假山工程施工图 6.驳岸工程施工图 7.园路工程施工图
三、竖向设计图
（一）概念 • 竖向设计：指在垂直于水平方向上的布置和处理。
设计说明
• 园路、广场施工图要求对其具体做法、要 求进行说明。
• 内容包括：①放线依据；②路面强度，表 面粗糙度；③铺装缝线允许尺寸；④路牙 和路面结合部做法，路牙与绿地结合部高 程及做法；⑤异形铺装块与道牙衔接处理； ⑥正方形铺装块的折点转弯处做法。
园路工程施工图读图要则
1. 图名、比例； 2. 了解道路宽度，广场外轮廓具体尺寸，放线基准
点、基准线坐标； 3. 了解广场中心部位和四周标高，回转中心标高、
高处标高； 4. 了解园路、广场的铺装情况，包括：根据不同功
(完整版)《工程制图CAD》教案(2024)
性。
技术要求
根据零件的功能和使用要求， 标注相应的表面粗糙度、热处
理等技术要求。
2024/1/30
15
装配图绘制方法与技巧
视图选择
根据装配体的结构特点和工作 原理，选择合适的视图表达方 法，如装配示意图、装配剖视
图等。
2024/1/30
绘图步骤
28
三维CAD技术在各行业应用现状
机械制造行业
三维CAD技术已广泛应用于机械 制造行业，从产品设计、工艺规划 到生产制造等各个环节，提高了设 计效率和制造精度。
建筑行业
在建筑行业中，三维CAD技术可 实现建筑信息模型（BIM）的建立 和管理，提高建筑设计、施工和管 理的协同性和效率。
2024/1/30
8
CAD软件简介及发展历程
CAD软件定义
计算机辅助设计（Computer-Aided Design，CAD）软件是一种利用计算机 技术辅助设计师进行设计工作的工具。
CAD软件发展历程
从20世纪60年代的二维绘图系统，到70年代的三维线框造型系统，再到80年代 的三维实体造型系统，以及90年代的特征造型系统，CAD技术不断发展和完善 。
图层、块和属性等高级功能应用
图层应用
通过图层可以方便地管理不同性 质的图形元素，如将不同类型的 线条、文字、标注等放置在不同 的图层上，便于后续的修改和输
出。
块的应用
块是一种组合多个图形元素形成 的单一对象，可以重复使用。通 过创建块，可以提高绘图效率，
减少重复劳动。
属性应用
属性是与块相关联的文本信息， 可以用于标识块的名称、位置、 尺寸等。通过编辑块的属性，可 以方便地修改整个设计中相关部
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
树木的立面质感画法图例
5. 灌木、竹类、绿篱的立面表现方法
演练
1. 绘制图形三视 图；
2. 绘制三种植物 的平面图例及立 面图；
谢 谢！
绿篱的表现草坪、草地的表现草坪 Nhomakorabea草地的表现
1.打点法：点的大小应基本一
致、相对均匀。
2.小短线法：小短线行相近
排列整齐表示草坪，排列不规 整的表示草地或管理粗放的草 坪。
3.线段排列法：线段排列整
齐，行间有断续的重叠，也可 少许留白；也可用短斜线表示 草坪。
2. 树木的平面落影
2、植物的立面画法
面。
2.将最能反映物体形状特征的视线方向作为V 面的投射方向，并使尽可能多的物体表面平行 或垂直于投影面。
作图步骤：
Z
X
O
YW
450
YH
3. 建设三面投影体系，然后过坐标原点画45度斜线。
Z
YW
O
X
YH 画可见形体的三面投影 4. 先画基础形体的三面投影，然后再依次画叠加或切 割的其他形体的三面投影。
Z
YW X
YH 画不可见形体的三面投影
5.检查，确认无误后擦去多余图线，最后加深图线 即可，结果如下。
任务二 绘制园林植物平面图例
园林四大要素：植物、建筑、山、水
任务二 园林植物表现方法
1、树木的平面表现方法
➢树木的平面表现方法：用一个圆圈表示树木成龄以后树冠的 形状和大小。以树干位置为圆心、树冠平均半径为半径作出 圆，再加以表现，其表现手法非常多，表现风格变化很大。
• 整体和局部都要符合三视图的投影规律； • 可见轮廓线用粗实线绘制，不可见的轮廓线用
虚线绘制，当虚线与实线重合时画实线； • 特别应注意俯、左视图宽相等和前、后方位关
系。
三视图绘图步骤？
Y2 Z
前
Y1 Y2
前
2.1.3 画物体三 视图的方 法和步骤 （续1）
主
线型
作图步骤：
1.设想将物体放在一个由V、H、W 面组成的 三面投影体系中，并使物体的地面平行于H
（2）成林树木只勾勒林缘线。
大片树木的平面表现
片植灌木的表现
灌木：没有明显的主干，平面形状有曲有直。 修剪的整形灌木：用轮廓、分枝或枝叶型表示。 自然形状的灌木：用轮廓或质感型表示。
地被植物的表现
以栽植范围为范围线，宜用轮廓勾勒或质感表示。
图 2.1.6 地被植物的表示方法
地被植物的表现
正立投影面（V面）上所得到的投影图。
H 面投影：又称水平投影，是由上向下投射时物体在 水平投影面（H面）上所得到的投影图。
W 面投影：又称侧面投影，是由左向右投射时物体在
侧立投影面（W面）上所得到的投影图。
4.2 三面投影图的展开
规定 : V面保持不动，H面向下向后绕 OX轴旋转900，W面向右向后绕OZ轴 旋转900。
1)树木的立面图绘制 树木立面图的绘制可分以下几个步骤： (1)绘出中心线和主干。 (2)从主干出发绘出大枝，再从大枝出发绘出小枝。 (3)从小枝出发绘出叶片，并铺排组合成树冠外轮廓。 (4)根据光影效果，表示出亮、暗、最暗的空间层次，加强树
的立体感和远近树的空间距离。 2)灌木的立面图绘制 3)绿篱的立面图绘制
属于哪种投影法绘制出的图形？ 中心投影法—透视图
属于哪种投影法绘制出的图形？ 平行投影法—轴测图
属于哪种投影法绘制出的图形？ 中心投影法—透视图
属于哪种投影法绘制出的图形？ 平行投影法— 标高投影
属于哪种投影法绘制出的图形？
如何绘制投影图来确切表 达物体形状？
三面投影图
平行投影法— 投影图
4. 三面投影图
4.1 三面投影体系：
要唯一确定物体的形状和大小，通常将物体放在由三 个相互垂直的投影面组成的三面投影体系中，然后向 这三个投影面分别进行投影。
投影面： V（正立面）、W（侧立面）、H （水平面） 投影轴: OX、OY、OZ 原点： O
V 面投影：又称正面投影，是由前向后投射时物体在
针叶树的平面表现
45度斜 线
阔叶树的平面表现 例如：樟树、楠木
树从、树林的表现
（a）阔叶乔木树丛
（b）疏林
（c）针叶乔木树丛
绘制时首先确定种植点的位置，然后依据树木的大 小、形态及比例尺依次画出林缘线、树形或枝叶。
图 2.1.4 树丛、树林的表示方法
树从、树林的表现
（1）几株相连的相同树木应分清表现重点，注意避让， 使图面成整体。
图2-11 三面投影体系的展开与三面投影图 ——立体图（2）
图2-11 三面投影体系的展开与三面投影图 ——立体图（3）
图2-11 三面投影体系的展开与三面投影图 ——立体图（4）
4.3 三面投影规律
➢ 三面投影的位置关系
以正面投影为基准，水平投影位于其正下方， 侧面投影位于其正右方。
4.3 三面投影规律
园林工程制图
15园林工程技术 讲课人： 刘娇
回顾
1．园林工程形体的绘制方法； ➢ 三面投影图 2. 园林植物平面表现方法； 3. 园林植物立面表现方法；
任务一 园林工程形体投影图的绘制方法 投影法 什么是投影？ 什么是投影法？
1、投影：日常生活中，物体在灯光或阳光照射 下，在墙面或地面上所产生影子的自然现象。
三面投影的“三等”关系
水平投影与正面投影等长且要对正，即“长对正”； 正面投影与侧面投影等高且要平齐，即“高平齐”； 水平投影与侧面投影等宽，即“宽相等”；
高
长
宽
宽
三视图之间的投 影关系可概括为
主、俯视图长对正； 主、左视图高平齐； 俯、左视图宽相等。
4.4 画物体三视图的方法和步骤
• 将物体自然放平，一般使主要表面与投影面平 行或垂直，进而确定主视图的投影方向；
2、投影法：投射线通过物体向选定的平面上投 影，并在该平面上得到图形的方法。
使用投影法常绘制的园林工程投影 图如下：
投影图
3. 投影法分类? 工程上常用的投影 图？
投影 面
物体
投射 线
1、透视图
中心投影法
2、斜轴测图
投影方法
斜投影法
平行投影法 正投影法
3、投影图（工程图样）、 标高投影及正轴测图
