串、并联电路的识别方法及典型例题

串、并联电路的识别方法及典型例题电路连接有两种基本方法──串联与并联。

对于初学者要能够很好识别它们有点难度，下面结合串并联电路特点和实例，学习区别这两种电路的基本方法，希望对初学者有所帮助。

一、串联电路如果电路中所有的元件是逐个顺次首尾连接起来的，此电路就是串联。

我们常见装饰用的“满天星”小彩灯，就是串联的。

家用电路中的开关与它所控制的用电器之间也是串联的。

串联电路有以下一些特点：（1）电路连接特点：串联的整个电路只有一条电流的路径，各用电器依次相连，没有“分支点”。

（2）用电器工作特点：各用电器相互影响，电路中若有一个用电器不工作，其余的用电器就无法工作。

（3）开关控制特点：串联电路中的开关控制整个电路，开关位置变了，对电路的控制作用没有影响。

即串联电路中开关的控制作用与其在电路中的位置无关。

二、并联电路如果电器中各元件并列连接在电路的两点间，此电路就是并联电路。

教室里的电灯、马路上的路灯、家庭中的电灯、电风扇、电冰箱、电视机等用电器之间都是并联在电路中的。

并联电路有以下特点：（1）电路连接特点：并联电路由干路和几条支路组成，有“分支点”。

每条支路各自和干路形成回路，有几条支路，就有几个回路。

（2）用电器工作特点：在并联电路中各用电器之间相不影响。

某一条支路中的用电器若不工作，其他支路的用电器仍能工作。

比如教室里的电灯，有一只烧坏，其它的电灯仍然能亮。

这就是互不影响。

（3）开关控制特点：并联电路中，干路开关的作用与支路开关的作用不同。

干路开关起着总开关的作用，控制整个电路。

而各条支路开关只控制它所在的那条支路。

三、识别电路方法1．定义法：综合运用上面介绍串并联电路的连接特点及用电器工作特点，针对一些简单、规则的电路是行之有效的方法，也是其它方法的基础。

2．路径识别法：根据串并联电路连接特点，串联的整个电路只有一条电流的路径，如果有两条或两条以上的路径即为并联电路。

例题1 如图1所示的电路，是判断连接方式是串联还是并联？【解析】我们可以在图形上用箭头标示出电流的路径，电流从电源的正极出发，若只有一条路径，则是串联，若有两条或两条以上路径则是并联；图中可以标示出三条路径，如图2所示，可以用箭头在图形上标画出来，第一条是从正极→A→L1→B→负极，第二条是正极→A→L2→B→负极，第三条是正极→A→L3→B→负极。

判断串联电路和并联电路的方法

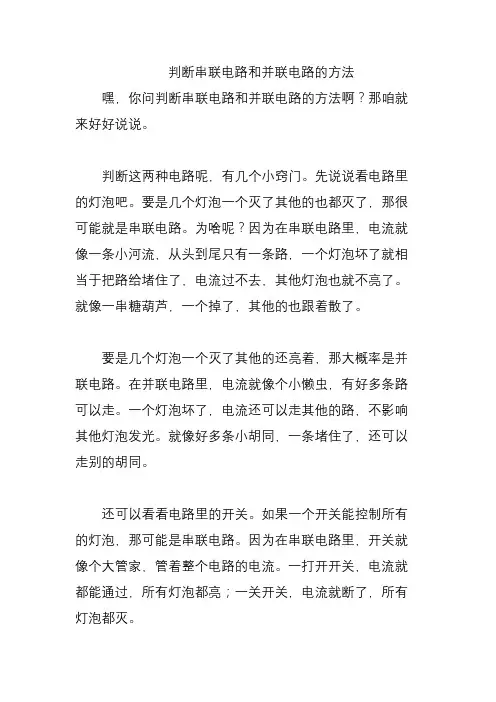

判断串联电路和并联电路的方法嘿，你问判断串联电路和并联电路的方法啊？那咱就来好好说说。

判断这两种电路呢，有几个小窍门。

先说说看电路里的灯泡吧。

要是几个灯泡一个灭了其他的也都灭了，那很可能就是串联电路。

为啥呢？因为在串联电路里，电流就像一条小河流，从头到尾只有一条路，一个灯泡坏了就相当于把路给堵住了，电流过不去，其他灯泡也就不亮了。

就像一串糖葫芦，一个掉了，其他的也跟着散了。

要是几个灯泡一个灭了其他的还亮着，那大概率是并联电路。

在并联电路里，电流就像个小懒虫，有好多条路可以走。

一个灯泡坏了，电流还可以走其他的路，不影响其他灯泡发光。

就像好多条小胡同，一条堵住了，还可以走别的胡同。

还可以看看电路里的开关。

如果一个开关能控制所有的灯泡，那可能是串联电路。

因为在串联电路里，开关就像个大管家，管着整个电路的电流。

一打开开关，电流就都能通过，所有灯泡都亮；一关开关，电流就断了，所有灯泡都灭。

要是有几个开关，每个开关只能控制一个或几个灯泡，那很可能是并联电路。

在并联电路里，每个支路都有自己的开关，就像每个小胡同都有自己的门，互不影响。

再看看电路里的电线。

如果电线是一根接一根连起来的，没有分支，那可能是串联电路。

要是电线有分支，像树枝一样，那很可能是并联电路。

我给你讲个例子哈。

我有个小伙伴，有一次做实验，他接了个电路，不知道是串联还是并联。

他先观察灯泡，发现一个灭了其他的也都灭了，他就觉得是串联电路。

然后他又看了看开关，发现只有一个开关能控制所有灯泡，这下他就确定是串联电路了。

后来他又接了个电路，这次一个灯泡灭了其他的还亮着，开关也有好几个，分别控制不同的灯泡，他就知道这是并联电路了。

所以啊，判断串联电路和并联电路有这些方法，你可以试试看哦。

串联电路和并联电路的辨别方法

串联电路和并联电路的辨别方法
电路是电子设备中最基本的组成部分之一，其分类可以分为串联电路和并联电路。

串联电路是指电路中各个元件按照一定顺序连接在一起，电流只能沿着一条路径流动；而并联电路是指电路中各个元件按照一定顺序并列连接在一起，并且电流可以分流，沿着多条路径流动。

如何辨别电路是串联电路还是并联电路呢？一般来说，可以通过以下几种方法进行判断：
1.观察电路图。

在电路图中，串联电路中各个元件连接在一条路径上，而并联电路中各个元件并列连接在多条路径上。

因此，通过观察电路图可以较为直观地判断电路的类型。

2.测量电路参数。

通过测量电路中电流、电压等参数，可以进一步判断电路类型。

在串联电路中，电流在各个元件中依次减少，而电压在各个元件中依次降低；而在并联电路中，电流在各个元件中分流，电压在各个元件中相同。

3.进行电路分析。

通过对电路中各个元件的特性和连接方式进行分析，可以得出电路的类型。

对于比较复杂的电路，需要进行电路分析才能准确地判断电路类型。

总之，串联电路和并联电路在电路连接方式、电流、电压等方面存在差异，可以通过电路图、电路参数测量和电路分析等方法进行辨别。

对于工程师和电子爱好者来说，了解电路类型的特点和应用场景，对于电路设计和维护都有很大的帮助。

初中物理电学,串联与并联电路系统讲解,定义特点区别与识别方法

初中物理电学，串联与并联电路系统讲解，定义特点区别与识别方法一、串联与并联——定义◆串联电路：将电路元器件首尾依次连接起来便形成了串联电路。

串联电路只有一条通路，各个电路元器件之间相互影响，只要有一处非正常工作，则该电路就没有导通，为断路，用电器无法正常工作。

例如装饰用的“满天星”小彩灯便是串联电路在日常生活中的应用。

◆并联电路：将电路元器件并列连接在电路的两点间便组成了并联电路。

并联电路有多条通路，各个支路间电路元器件不互相影响，可以独立工作，当某一支路无法正常工作时，其他支路仍可以正常工作，不受其影响。

例如家庭中的电灯、电风扇、电冰箱、电视机等用电器都是并联在电路中的。

二、串联与并联——特点◆串联电路：1. 由于恒定电流电路中各处电荷是稳定的，因此，单位时间内通过串联电路各部分的电荷量相等，也就是串联电路电流处处相等，即I总=I1=I2=……=In；2. 串联电路总电压等于各用电器电压之和，即U总=U1+U2+U3+……+Un；3. 由电流处处相等、总电压为各用电器电压之和、电阻R=U/I得：串联电路等效电阻等于各电阻之和，即R总=R1+R2+R3+……+Rn；4. 由电流处处相等、总电压为各用电器电压之和、功率P=UI得：串联电路总功率等于各功率之和，即P总=P1+P2+P3+……+Pn。

◆并联电路：1. 并联电路干路电流等于各支路电流之和，即I总=I1+I2+……+In；2. 并联电路中各并联元器件两端电压相等，即U总=U1=U2=U3=……=Un；3. 由各元器件两端电压相等、干路电流等于各支路电流之和、电阻R=U/I得：并联电路等效电阻的倒数等于各电阻的倒数和，即1/R总=1/R1+1/R2+1/R3+……+1/Rn；4. 由各元器件两端电压相等、干路电流等于各支路电流之和、功率P=UI得：并联电路总功率等于各功率之和，即R总=P1+P2+P3+……+Pn。

三、串联和并联——区别1. 串联电路只有一条路径，并联电路有多条路径；2. 串联电路各用电器之间相互影响，并联电路各用电器之间可以独立工作；3. 串联电路中一个开关可以控制所有用电器，并联电路需在干路支路上放置多个开关才可以实现对整个电路的控制；4. 串联电路中有I总=I1=I2=……=In，并联电路中有I总=I1+I2+……+In；5. 串联电路中有U总=U1+U2+U3+……+Un，并联电路中有U总=U1=U2=U3=……=Un；6. 串联电路中有R总=R1+R2+R3+……+Rn，并联电路中有1/R总=1/R1+1/R2+1/R3+……+1/Rn。

初中物理电学,串联与并联电路系统讲解,定义特点区别与识别方法

串联电路只有一条通路，各个电路元器件之间相互影响，只要有一处非正常工作，则该电路就没有导通，为断路，用电器无法正常工作。

例如装饰用的“满天星”小彩灯便是串联电路在日常生活中的应用。

◆并联电路：将电路元器件并列连接在电路的两点间便组成了并联电路。

并联电路有多条通路，各个支路间电路元器件不互相影响，可以独立工作，当某一支路无法正常工作时，其他支路仍可以正常工作，不受其影响。

例如家庭中的电灯、电风扇、电冰箱、电视机等用电器都是并联在电路中的。

串,并联电路的识别方法

如何快速识别串联和并联电路
串联电路和并联电路是电子电路中两种基本的结构。

串联电路是指多个电子元件依次排列，形成一条长的电路，而并联电路是指多个电子元件并列连接，形成一个电路分支。

以下是一些快速识别串联和并联电路的方法:
1. 观察电路的形状
串联电路通常呈线性形状，而并联电路通常呈分支形状。

如果电路是一条长的线路，那么它可能是串联电路。

如果电路分成两个或更多个分支，那么它可能是并联电路。

2. 观察电路的连接方式
在串联电路中，电子元件是通过依次连接的方式相连的。

而在并联电路中，电子元件是通过并列连接的方式相连的。

因此，如果观察到电路中有多个电子元件依次连接，那么它可能是串联电路。

如果观察到电路中有多个电子元件并列连接，那么它可能是并联电路。

3. 观察电路的电流路径
在串联电路中，电流只能沿着一条路径流动。

而在并联电路中，电流可以分成多个路径流动。

因此，如果观察到电路中的电流只能沿着一条路径流动，那么它可能是串联电路。

如果观察到电路中的电流可以分成多个路径流动，那么它可能是并联电路。

4. 观察电路的电压分布
在串联电路中，各个电子元件的电压之和等于整个电路的电压。

而在并联电路中，各个电子元件的电压相等。

因此，如果观察到电路
中各个电子元件的电压之和等于整个电路的电压，那么它可能是串联电路。

如果观察到电路中各个电子元件的电压相等，那么它可能是并联电路。

快速识别串联和并联电路需要一定的实践经验和基础知识。

判断电路中的并联与串联关系

判断电路中的并联与串联关系在现代科技的高速发展中，电路作为电子设备的核心部分，扮演着重要的角色。

电路的连接方式可以分为并联和串联两种。

并联和串联是电路中最基础、最常见的连接方式，而正确地判断电路中的并联与串联关系对于电子领域的研究和应用具有极其重要的意义。

一、并联电路与串联电路的定义与特点1. 并联电路并联电路是指在电路中，两个或多个电器设备的正负极（或节点）彼此相连。

在并联电路中，各个电器设备的电流是相等的，且电压也是相等的。

2. 串联电路串联电路是指在电路中，两个或多个电器设备按照线性的顺序连接在一起。

在串联电路中，各个电器设备的电流是相等的，但是电压会按照比例分配。

二、判断电路中的并联与串联关系的方法在实际操作中，判断电路中的并联与串联关系是一个基本的电学问题。

接下来，将介绍几种常见的方法。

1. 观察法通过观察电路的结构和连线方式，可以初步判断电路中的并联与串联关系。

如果电器设备的正负极连接在一起，即彼此短接，则为并联电路。

如果电器设备按照线性顺序连接，即在每个电器设备的正负极之间没有其他分支，则为串联电路。

2. 测量法使用万用表或多用电表来测量电路中各部分的电压和电流，可以进一步判断电路中的并联与串联关系。

在并联电路中，不同电器设备之间的电压和电流都是相等的。

而在串联电路中，各个电器设备之间的电压和电流会按照比例分配。

3. 计算法通过计算电路中各部分的电压和电流的数值，可以最准确地判断电路中的并联与串联关系。

根据欧姆定律和基尔霍夫电流定律，可以利用电阻、电流、电压之间的关系来进行计算。

三、常见电路中的并联与串联关系例子1. 家庭用电路家庭用电路中的各种电器设备，比如灯泡、电视机、冰箱等，通常采用并联电路方式连接在一起。

这是因为在并联电路中，各个电器设备的电流和电压是相等的，可以独立工作，不会互相影响。

2. 电池组串联电路在电动车、无人机等电动设备中，电池通常采用串联电路方式连接。

这是为了增加总电压，提供更大的动力输出。

判断串联并联电路的方法

分析下列两个电路各是什么连接
甲
乙
例:试判断下列几个灯泡是怎样连接的.
方法2:电流路径法
3
1
2
3
2
1
方法3:撤用电器法
1
2
3
方法4:节点法
ab
ba
a
1
23ຫໍສະໝຸດ abb1b
2
b
3
判断串联、并联电路的方法
1.定义法：分析电路中用电器的连接方式，逐个顺次连接的是串联，并列连接的是并联。
2.电流路径法：分析找出电流的路径，有且有一条的是串联，有一条以上的是并联。
3.撤用电器法：撤去电路中一只用电器，另外的用电器受到影响的是串联，不受影响的是并联。
4.节点法：电路中不论导线多长，只要其间没有电源用电器等，整根导线可看作一个点，从而找出各用电器的公共点。

串并联电路的判断方法

串并联电路的判断方法1. 确定电流方向：在串联电路中，电流沿着电路中的每一个元件都是相等的。

在并联电路中，电流会分为不同的路径，并在每个路径中分流。

详细描述：在串联电路中，电流只有一条路径可以流动，因此电流通过串联电路中的每一个元件时都是相等的。

这是因为电流在串联电路中具有相同电位差，没有分支路径可供电流选择。

在并联电路中，电流可以分为不同的路径。

当电流进入并联电路后，它会根据欧姆定律分流到不同的并联分支中。

每个并联分支中的电阻越小，电流就越大。

在并联电路中，电流是根据每个并联分支的电阻大小来分流的。

2. 确定电压方向：在串联电路中，电压是沿着电路中的每一个元件相加的。

在并联电路中，电压在不同的路径上相等。

详细描述：在串联电路中，电压是沿着电路中的每一个元件相加的。

这是因为在串联电路中，电压是根据每个元件的电阻大小来分配的。

在串联电路中，总电压等于电流乘以总电阻。

根据欧姆定律，电压等于电流乘以电阻。

在并联电路中，电压在不同的路径上是相等的。

这是因为在并联电路中，每个并联分支的电压是相等的。

这是因为每个分支都与电源直接相连，并且没有其他分支干扰。

3. 计算总电阻：在串联电路中，总电阻是所有电阻的和。

在并联电路中，总电阻是根据每个分支的电阻来计算的。

详细描述：在串联电路中，电阻是沿着电路中的每一个元件相加的。

这是因为在串联电路中，电流只有一条路径可供选择，并且必须通过每一个元件。

在串联电路中，总电阻等于所有电阻的和。

在并联电路中，电阻是根据每个并联分支的电阻来计算的。

每个并联分支的电阻越小，总电阻就越小。

这是因为在并联电路中，每个分支都提供了一个额外的路径，使电流可以选择通过其中之一。

4. 应用欧姆定律：根据欧姆定律，电压等于电流乘以电阻。

在串联电路中，电压沿着电路的每一个元件都是相等的。

在并联电路中，电流在每个并联分支中是相等的。

详细描述：欧姆定律是描述电阻和电流之间关系的基本物理定律。

根据欧姆定律，电压等于电流乘以电阻。

串并联电路的识别方法

串并联电路的识别方法
串联电路是指所有电子元件依次连接在一个电路中，串联电路中的电流大小相同，电压共享。

而并联电路是指所有电子元件平行连接在一个电路中，并联电路中的电压大小相同，电流分流。

下面是识别串并联电路的方法：
1. 分析电路图：观察电路图上元件的连接方式。

如果元件依次连接在一起，没有分支，则为串联电路。

如果元件有平行连接的情况，则为并联电路。

2. 测量电流和电压：使用电表测量电路中的电流和电压。

串联电路中，电流值在各个元件间保持不变；而并联电路中，各个分支中的电流之和等于总电流。

如果电流在各个元件之间没有变化，则为串联电路。

3. 检查电阻：可以通过测量电阻值来判断电路的连接方式。

串联电路中，电阻值相加等于总电阻；而并联电路中，总电阻的倒数等于各分支电阻的倒数和。

通过测量电阻值并进行计算，可以确定电路的连接方式。

4. 观察特征曲线：某些电子元件的特征曲线在串并联电路中会显示出不同的特点。

例如，二极管在串联电路中会表现出阻抗递增的特征，而在并联电路中阻抗递减。

观察特征曲线的变化，可以判断电路的连接方式。

通过以上方法，可以准确识别串并联电路的连接方式。

识别串并联电路的4种方法

识别串并联电路的4种方法核心提示：学会正确识别串并联电路是初中物理的重要知识点之一，会识别电路是学习电路连接和电路计算的基础，对于电路的识别要紧紧抓住串联电路和并联电路的基本特征，而不应单从形状上去分析。

1.使用定义法识别串并联电路若电路中的各元件是逐个顺次连接起来的，则电路为串联电路，若各元件“首首相接，尾尾相连”并列地连在电路两点之间，则电路就是并联电路。

2.使用电流流向法识别串并联电路从电源的正极（或负极）出发，沿电流流向，分析电流通过的路径。

若只有一条路径通过所有的用电器，则这个电路是串联的（如图l所示）；若电流在某处分支，又在另一处汇合，则分支处到汇合处之间的电路是并联的（如图2所示）。

电流流向法是电路分析中常用的一种方法。

例1．分析下图所示电路中，开关闭合后，三盏灯的连接形式，并分析开关的作用。

分析：用“电流流向法”来判断．在图甲所示的电路中，从电源的正极出发，电流依次通过了灯L1、L2和L3，电路中没有出现“分叉”，见图3的虚线所示，所以这三盏灯是串联的．在串联电路中，一个开关可以控制所有的用电器。

为识别图乙所示电路的连接方式，可以先用虚线将电流通过的所有路径在图中画出来,在图中可看出，电流的流向是：由此可看出灯L1、L2和L3分别在三条支路上，所以这三盏灯是并联的。

其中通过灯L1、L2的电流通过了开关S1，当开关S1断开时，灯L1、L2中没有电流通过，两灯熄灭，因此开关S1控制L1、L2两盏灯泡。

开关S2在干路上，控制三盏灯。

在如图所示电路中用“电流流向法”画出了图丙中的电流流向。

见图4的虚线所示，电流有三条通路，且每一流线上只有一个用电器，则此电路为并联电路。

开关S在干路上，控制三盏灯。

3．使用节点法识别串并联电路节点法：就是在识别电路的过程中，不论导线有多长，只要其间没有电源、用电器等，导线两端点均可以看成同一个点，从而找出各用电器两端的公共点。

以图丙为例，具体方法：先在图中各接点处用字母表示出来，如图5所示。

区分串联和并联的方法

区分串联和并联的方法引言：在电路中，串联和并联是两种常见的电路连接方式。

了解并能够区分串联和并联的方法对于电路设计和故障排除都非常重要。

本文将介绍一些区分串联和并联的方法。

一、定义1. 串联连接：指将多个电子元件按顺序连接在一起，形成一个闭合回路，电流依次通过每个元件。

2. 并联连接：指将多个电子元件同时连接在一起，形成平行的不相交的路径，电流在各个元件之间分流。

二、电流分布1. 串联连接：在串联电路中，电流在各个元件之间是相等的，因为电流只能沿着一条路径流动。

2. 并联连接：在并联电路中，总电流等于各个元件上的电流之和，因为电流可以分流。

三、电压分布1. 串联连接：在串联电路中，总电压等于各个元件上的电压之和，因为电压沿着一条路径分布。

2. 并联连接：在并联电路中，电压在各个元件之间是相等的，因为各个元件可以看作是并联的。

四、等效电阻1. 串联连接：在串联电路中，总电阻等于各个元件的电阻之和，因为电流只能沿着一条路径流动，阻力相加。

2. 并联连接：在并联电路中，总电阻等于各个元件电阻的倒数之和的倒数，因为电流可以分流，阻力求倒数后相加再取倒数。

五、功率消耗1. 串联连接：在串联电路中，各个元件消耗的功率相等。

2. 并联连接：在并联电路中，各个元件消耗的功率之和等于总功率。

六、用途1. 串联连接：串联电路常用于需要电流依次通过各个元件的场景，如电子器件的供电。

2. 并联连接：并联电路常用于需要电流分流的场景，如电路中的开关。

结论：通过观察电流分布、电压分布、等效电阻和功率消耗等方面的特点，我们可以区分串联和并联的电路连接方式。

串联连接适用于电流依次通过的场景，而并联连接适用于电流分流的场景。

了解并掌握串联和并联的特点对于电路设计和故障排除都非常重要。

串,并联电路的识别方法,节点法

串并联电路的识别方法节点法在电路分析中，识别串联和并联电路是非常重要的基础步骤。

本文将介绍一种常用的方法——节点法，来识别串联和并联电路。

下面是本店铺为大家精心编写的5篇《串并联电路的识别方法节点法》，供大家借鉴与参考，希望对大家有所帮助。

《串并联电路的识别方法节点法》篇1一、引言在电路分析中，识别串联和并联电路是非常重要的基础步骤。

串联电路是指多个电阻或电路元件依次排列，形成一条长的电路，而并联电路是指多个电阻或电路元件并列排列，形成一个电路分支。

识别串联和并联电路的方法有很多种，其中一种常用的方法是节点法。

二、节点法节点法是一种通过标记节点来识别串联和并联电路的方法。

具体步骤如下：1. 在电源正极处标记一个节点 a，在电源负极处标记一个节点b。

2. 从节点 a 开始，沿着电路导线移动，直到遇到一个电阻或电路元件。

3. 在电阻或电路元件的两端分别标记节点 a 和节点 b。

4. 对于并联电路，每个电阻或电路元件的两端都应该有节点 a 和节点 b。

5. 对于串联电路，只有一个电阻或电路元件的两端有节点 a 和节点 b，而其他电阻或电路元件的两端只有节点 a 或节点 b。

通过以上步骤，我们可以快速识别出串联和并联电路。

节点法的优点是简单易行，适用于各种复杂的电路结构。

三、结论节点法是一种常用的方法，用于识别串联和并联电路。

通过标记节点 a 和节点 b，我们可以快速判断电路的结构，从而进行进一步的电路分析。

《串并联电路的识别方法节点法》篇2串并联电路的识别方法节点法是一种用于判断电路是串联还是并联的方法。

该方法的基本步骤如下：1. 在电路图中找到电源的正极和负极，分别用字母 a 和 b 标记。

2. 从电源正极 a 开始，沿着电路中的导线移动，记住不能跨过电阻。

当 a 移动到电阻的两端时，标记一个节点。

3. 重复步骤 2，直到 a 移动到电源负极 b。

4. 从电源负极 b 开始，沿着电路中的导线移动，记住不能跨过电阻。

判断电路的连接方式

一、辨别串、并联电路：“擦来擦去法”：擦掉任意一个用电器,若其它用电器也不工作,则这这些用电器串联；若其它用电器不受影响仍然工作则这用电器为并联．1.简单正规的电路图的判断：2.形变类的电路图的判断：3.开关变化引起电路图的变化判断：例1：在图中,当闭合开关时,灯泡为：A. 串联B. 并联后与串联C. 并联D. 串联后与并联解析：假设把灯拆除,当闭合开关S1、S2时,电流由电源正极流出经a点、开关S1到达c点,在c点分为两股,一股流过到达d点,另一股流过经到达d点,最后在d点汇合成一股流回电源负极,都能正常工作；同理拆除后,其余两盏灯均能正常工作,因此是并联的;所以答案为C;二、有电表类的电路辨析：如果电路中有电流表或电压表,则可以去掉它们;去掉的方法为：电压表所在位置视为断路因电压表内阻很大,几乎无电流通过---相当于开路；电流表所在位置用导线连接起来因电流表内阻很小,电阻可视为零---相当于一根导线;例2：请分析下图中电路的连接方式;解析：将电压表“擦除”,用导线代替电流表,则电路的等效图为：·这样很方便的判断电路的连接方式了;三、判断电流表的测量对象：1. 断开电流表,用电器因断路不能工作例3：如图,试判断电流表分别测量哪些灯泡的电流;解析：当断开A3时,L3断路,故A3测的是L3的电流;当断开A2时,L2、L3均断路,故A2测的是L2、L3并联的总电流;当断开A1时,L1、L2、L3全都断路,故A1测的是L1、L2、L3三灯并联的总电流;2. 断开电流表,用电器因短路不能工作例4：如图所示的电路,当开关闭合时,电流表的示数分别为和,则通过灯的电流分别为多少解析：首先判断出三个灯泡是并联的,再依次断开各电流表判断其所测电流; 当断开A1时,三灯断路,故A1测的是三灯并联的总电流;当断开A2时,如下图,L1、L2被短路,故A2测的是L1、L2两灯并联的电流;当断开A3时,如下图,L2、L3被短路,故A3测的是L2、L3两灯并联的电流;所以解得四、判断电压表的测量对象：例5:请判断下列电路中V1与V2各测哪个些用电器的电压：解析：首先判断电路的连接方式擦除法确定是串联；画成熟悉的常规电路用电器；添加电压表和电流表：例6：判断下图中,电流表和电压表分别测哪个些用电器的物理量解析：接线柱在不经过用电器、电源时,可以任意移动,将电压表的两个接线,可以分别移到电源、L1、L2的两端,表明电压同时测了电源、L1和L2的电压;例7：如图所示的电路,电压表V1和V2分别测哪一部分的电压解析：上图所示的电路可以简化成下图所示的等效电路;所以：V1测R1、R2的电压；V2测R2、R3的电压;1. 图中属于并联电路的是图A. 甲B. 乙C. 丙D. 丁2. 在图中,正确的电路是A. 甲B. 乙C. 丙D. 丁3. 在图中,闭合开关两个灯都能发光的是图A. 甲B. 乙C. 丙D. 丁4.三盏灯的电路中,熄灭其中一灯,另两灯也熄灭了,这三盏灯的连接方式A. 一定串联B. 一定并联C. 可能串联,可能混联D. 可能并联,可能混联5.在如图所示电路中,能用电流表测出L1中的电流强度的图是6.要用电流表测量通过灯L的电流,下图所示的各个电路图中,正确是A. 甲B. 乙C.丙D. 均不正确7. 如图所示电路,两灯是联的,当K′闭合,K断开时,灯L1______,灯L2______;填“不发光”或“发光”8.在图所示的电路中,只闭合S3时,能亮的灯是______,它们是______联的;闭合S1和S2时,能亮的灯是______,它们是______联的;如只要L1亮,应闭合______,断开______;同时闭合______是不允许的;○、A2○和A3○的示数分别为1.2A,0.8A和0.3A；那么通过L1的电9. 如图所示,电流表A1流强度为______A,L2中的电流强度为______A,L3中的电流强度为______A;10.在如图所示的电路中,试分析当开关分别为下述几种情况时,各盏灯能否还发光1S1、S3闭合,S2断开；2S2、S3闭合,S1断开；3S1、S2断开,S3闭合；4S1、S2、S3均断开；5S1、S2、S3均闭合;11.图中,要使L1发光,必须闭合的开关是______；要使L2发光,必须闭合的开关是______；要使L3发光,必须闭合的开关是______;12.四川内江为节约电能,在居民楼的楼道中,装有由声控开关和光控开关共同控制的楼道灯．夜晚,当有人走动发出声音时,电路接通,灯亮；经过一两分钟后,开关内部的延时装置就把电路断开,灯灭．白天,无论发出多大的声音,灯也不亮．请将图乙中的器材连成符合楼道灯要求的电路．此题要了解声光控开关基本原理,其中,光敏电阻大小和光照强度成反比,这使得光敏电阻中的芯片发出指令,白天时让光控开关处于断路状态;13．广东省如图所示,要使灯泡L1和L2组成并联电路,应A．只闭合S2 B．只闭合S3C．只闭合S1和S3 D．只闭合S2和S314．四川成都如图甲所示为家庭中的装饰吊灯,共有六盏灯,由两个开关控制,每个开关控制三盏灯,每盏灯的额定电压都是220V;则图乙所示电路中,与之对应的是15．江苏连云港为了生活方便,卧室里的同一个照明灯通常用两个开关控制．一个安装在进门处,另一个在床头附近,操作任意一个开关均可以开灯、关灯;下面四幅图是小明用电池作为电源设计的四个电路模型,能满足要求的是其中A图中的S l、S2及C图中的S1为单刀双掷开关答案及解析：1. A解析：用擦来擦去法可以确定,甲为并联；乙为串联；丙为L1、L3并联,之后再跟L2串联,所以丙为混联；丁是L1与L3并联,再跟L2串联,也是混联的情况;2. D解析：甲、乙的开关闭合后,电路短路；丙中的L1被导线局部短路了;3. D解析：甲开关闭合,电源短路；乙只有L1亮,不管开关是否闭合,L2都不能发光；丙断开开关,两灯亮,闭合开关,L2被局部短路；丁两灯并联,开关在干路上;4. C解析：可能串联,三灯同时工作或同时不工作；不可能是并联,因为并联的用电器可以互不影响的独立工作,一灯的熄灭不会导致另两灯熄灭；可能是混联,比如下图,L1与L3并联后再与L2串联,属于混联,当L2熄灭后,L1与L3均不能工作;5. A解析：A是串联,电流表测了L1与L2的电流；B、C中测干路中的电流,是L1与L2的总电流；D中L1与L2并联,电流表测L2的电流;6. D解析：甲、丙中的电流表的正负接线柱接反了；乙中电流表与L并联；7. 并；不发光；发光8. L1、L2,串,L1、L2,并,S1,S2,S3,S1、S2、S39. ,,10.解析：此题突出了开关在改变和控制电路中的重要作用,强化了对通路、开路的认识;由图可知,S3在干路上,S1、S2都在支路上;当S1、S3闭合而S2断开时,L1所在的支路为开路,没有电流通过L3,这时L1和L2并联接在电源上,构成通路;因此对于1的情况,L3、L2发光,L1不发光;当S2、S3闭合而S1断开时,L2所在支路为开路,没有电流通过L2,这时L1、L3并联接在电源上,构成通路;对于2的情况,L1、L3发光,L2不发光;当S1、S2均断开而仅S3闭合时,L1、L3所在的两条支路均为开路,这时仅L3通过S3与电源连接,形成通路;故对于3的情况,仅L3发光,L2和L1都不发光;当S1、S2、S3均断开时,三盏灯所在支路均为开路,均无电流通过,所以对于4的情况,L1、L2和L3都不发光;当S1、S2、S3均闭合时,三盏灯所在支路均为通路,可见对于5的情况,L1、L2、L3都发光;、S3；S1、S3；S3;12.解析：声控开关中装的是声敏电阻,这种电阻阻值大小与声音有关：当有声音时,它的阻值会变小；当没有声音时,它的阻值会变大；光控开关中装的是光敏电阻,这种电阻阻值大小与光照强度有关：当有光时,它的阻值会变大；当没有光时,它的阻值会变小；因为我们白天不需要灯光,无论发多大的声灯都不会发光,只有到了晚上并且发声时灯才会亮,所以由此可以判断应该把这两个开关串联起来．由题意知,应将这两个开关串联起来．这样到了晚上,光控开关里的光敏电阻会变小,同时只有当发出声音时,声控开关里的声敏电阻变小后,灯泡才能发光．这种开关叫做声光控开关,灯泡由两个开关同时控制,只有两个开关都接通时,灯泡才能发光．电路图如下：13．C解析：只闭合S2,两灯串联；只闭合S3,灯泡L1被断路；只闭合S1和S3,两灯并联；只闭合S2和S3,灯泡L1被短路;本题答案为C;14．A解析：A、三盏吊灯串联,不符合家庭电路电压的要求,该图错误；B、六盏吊灯并联,一个开关控制其中三条支路,符合要求,该图正确；C、三盏吊灯并联后在于另外并联的三盏组成串联电路,并且用了两个开关,不符合串联电路的要求,也不符合家庭电路电压的要求；D、同A一样,不符合要求;15．A解析：A、图中S1和S2为单刀双掷开关,S1向上掷时灯泡不发光,S1向下掷时灯泡发光；S2向上掷时灯泡发光,S2向下掷时灯泡不发光,任意一个开关都可以开灯、关灯,符合题意；B、图中两个单刀开关串联,相互影响,只有两个开关都闭合时,灯泡才发光,不符合题意；C、图中S1为单刀双掷开关,S2为单刀开关,当S2断开时,无论S1往哪个方向掷,灯泡都不能发光,不符合题意；D、图中两个单刀开关并联,闭合S1或S2都能使灯泡发光,但是只有两个开关都断开时,灯泡才熄灭,不符合题意．。

识别串、并联电路的五种方法

（）４并联电路中某一支路断开，并不影响其和是并联的；在此基础上在去掉，电路如他支路的正常工作。３判断电路的方法．
图１Ｏ所示，ｂ依然能工作，说明与Ｌ也是并ｏ
联的；由以上两步可以判断这三只电灯的连接
方式为并联。一
图１串联电路实物图：
学经验，下面浅谈一下。
关键词：联；串并联；用电器；电流；连接方式
１串联电路．１串联电路的定义．１．
２３．并联电路的基本特点（）１并联电路的总电流等于各支路电流之
串联是连接电路元件的基本方式之一，和：＿ｌ， … …＋将，，３＋＋Ｌ电学元件（如电阻、电容、电感等）逐个顺次首尾相连接，接入电路，这样的连接方式口做串联。ｑ１２串联电路的电路图．
３２电流路径识别法．电流从电源正极出发，经过用电器，若有且只有一条路径回到电源负极的电路是串联电路（图６；如）若有两条或两条以上的路径回到负极
的电路是并联电路（图７。如）
图ｌ：只电灯的连接方式１三
（）５串联电路中，只要有某一处断开，整个
条路径，则其连接方式为串联。如图７电流从，电源正极出发，可以分别通过电灯Ｌ、Ｌ回到，ｋ、３电源负极，有三条路径，所以其连接方式为并联。
３．３去用电器识别法
图１：个电灯的并联３三
对于一个电路，若不能简洁地判断是串联电路还是并联电路，以采用去掉其中一个用可

初中物理电路图的分析方法

初中物理电路图的分析方法串联电路和并联电路的识别串联电路是指将所有用电器逐个顺次连接在电路的两点间而组成的电路。

并联电路是指将所有用电器的一端连在一起，另一端也连在一起，再连入电路的两点间而组成的电路。

当电路中有n个用电器时，串联电路中的电流只有一条路径，而并联电路中的电流却有n条路径。

识别电路是连接电路、进行电路分析和计算的基础,它包括许多的方面。

而识别串、并联电路，在初中物理范围内非常重要。

识别串.并联电路，可以采用以下方法。

(1)电流分路法此方法的要点是：从电源的正极出发，顺着电流的方向找，直到电源的负极为止。

不管电路如何弯曲，只要是电流不分路，即电流从一个用电器流向另一个用电器，一直流下去，那么用电器就是串联接法，组成的就是串联电路。

如果电路在某点出现分路，表明这个电路中既有干路，又有支路，那么电流通过支路上的用电器后将在另一点汇合，在回到电源的负极。

当干路上没有用电器，而每条支路上只要一个用电器时，这些用电器就组成并联电路。

(2)节点法对于具有串.并联电路初步知识的同学来说，从规范的电路中看出用电器的接法是很容易的。

但当面对的是一个不规范的电路，特别是电路中的导线在多处交叉相连时，初学者往往会感到困惑。

识别这种电路可采用“节点法”。

所谓节点指的是电路中那些“导线交叉相连”的点，包括分流点和汇流点。

初二物理电路图分析方法讲解下面是对物理中电路图分析方法内容的知识讲解，希望给同学们的学习很好的帮助。

电路图分析方法首先，看到电路图判断是串联还是并联电路一定要记住两种电路各自的电流电压的特点可以将已知的条件标注在图上还有，多做有关这方面的典型习题，尤其是老师的举例，多问同学和老师同一个电路图可能有不同看法或分析方法的，但结果是一样的物理不能只靠死记硬背，要多观察，善于思考电路图不会刻意和老师多沟通画电路图的方法：先辨别是串联还是并联，若是并联，再找开关控制哪条干路和支路。

首先牢记电器符号的代表意义，弄清每个元件在电路中的作用，结合生活中常遇电路，多看、多画、多联系实际。

判断串联和并联的方法

ቤተ መጻሕፍቲ ባይዱ
判断串、并联是处理电学问题的过程中重要的一个知识点（因为串联电路和并联电路的规律是不同的，判断串、并联是应用规律的前提条件），同学们务必要过这一关。
【知识回顾】
串联
并联
定义元件_逐__个__顺__次_连接元件_两__端__分__别__连__在__一__起
特征
电路中只有_一__条___电流路径，一处断开，所有用电器都 _停__止__工__作__
元件两端分别连在一起 ——并联
【判断方法】
1.定义法
串联：逐个顺次并联：两端相连
【判断方法】
标出下面两个电路图中的电流方向，
会发现什么？
S
L2 L1
电流始终是一条路径 ——串联
L1 B L2S1 A
S2
电流在电路中有分有合，有多条路径
——并联
【判断方法】
1.定义法
串联：逐个顺次并联：两端相连
判断方法。两个灯泡可能串联，也可能为并联。
答：将两灯中的任意一盏取下，若另一盏灯仍亮说明两灯并联，开关在干路上，若另一盏灯同时熄灭，说明两灯串联。
【判断方法】
1.定义法
串联：逐个顺次并联：两端相连
2.电流法
串联：一条路径并联：多条路径
3.拆除法
串联：(拆除某个元不工作并联：件件,是看否其工他作元) 工作
2.电流法
串联：一条路径并联：多条路径
例和1L：2（如串图）所联示；的闭电合路S1图、中S2，，只断闭开合S3S时3时,L，l和LL12 （并）联。
A B
练习2：如图所示，在桌面上有两个小灯泡和一个开关，它们的连接电路在桌面下，无法看到。某同学试了一下，闭合开关时两灯均亮，断开开关时两灯均熄灭。这两个小灯泡究竟是串联连接还是并联连接？请写出

如何判断电路

如何判断电路串联、并联电路是电路中两种基本的连接方式。

如何判断电路是串联还是并联呢?一. 电流流向法该方法是：当闭合开关后，让电流从电源的正极出发(在电路图中电流方向用箭头标出)，沿电路向前移动，电路无分叉，即电流只沿一条路径，通过所有元件或用电器到达电源负极，这些用电器即为串联;如果电路出现分支，即电流的路径有两条或两条以上，每条支路上只有一个用电器，则这几个用电器为并联，且可找到“分流点”和“合流点”。

二. 断路观察法(这种方法是识别较难电路常用的方法)该方法是：在多个用电器组成的电路中，把其中一个用电器断路(如去掉该用电器)，如果其他用电器都不能正常(如电灯不发光了)则这个电路是串联的。

如果其他用电器仍能工作，则这个电路是并联的。

该方法的依据是：串联电路各元件间相互影响，相互干扰;并联电路各元件相互独立，互不影响。

解析：如图3所示电路，用“断路观察法”来判断，可以发现有“断二通一”或“断一通二”的特点，即在L1、L2、L3中任意断开两个(或一个)，其他一个(或两个)能构成通路。

故知L1、L2、L3为并联。

用这种方法分析有关“黑箱子”问题也较容易。

例如，有两个灯座接在电源上，安装两个完全相同的灯泡，并都能发光，如不用任何仪器，你又不能看到电路的连接，怎样确定是串联还是并联呢?根据“断路观察法”的特点，拧去其中任意一个灯泡，看另一个灯泡是否发光，如果发光，则两灯泡并联，反之则两灯泡串联。

初步识别串联、并联电路是学习电路连接和电路计算的基础。

初二物理电路图分析方法讲解下面是对物理中电路图分析方法内容的知识讲解，希望给同学们的学习很好的帮助。

首先，看到电路图判断是串联还是并联电路一定要记住两种电路各自的电流电压的特点可以将已知的条件标注在图上还有，多做有关这方面的典型习题，尤其是老师的举例，多问同学和老师同一个电路图可能有不同看法或分析方法的，但结果是一样的物理不能只靠死记硬背，要多观察，善于思考电路图不会刻意和老师多沟通画电路图的方法：先辨别是串联还是并联，若是并联，再找开关控制哪条干路和支路。

判断串联和并联的方法

判断串联和并联的方法
电路中的串联和并联是两个常见的电路连接方式，掌握它们的判
断方法对于电路设计和维护都有很大的帮助。

本文将会详细介绍如何
判断电路中的串联和并联。

首先，我们需要明确串联和并联的定义。

串联是指电路中多个电阻、电容或电感器依次连接在一起，电流只能依次经过其中的每一个
器件才能流回电源。

而并联则是指电路中多个电阻、电容或电感器同
时连接在一起，电流可以自由地分流流过其中的每一个器件，最终再
汇集到电源处。

接下来分别介绍串联和并联的判断方法：
串联判断方法：
1. 将电路图表达出来，找到电阻、电容或电感器等电路元件；
2. 确认它们的连接方式是依次串联在一起，即是否是接到一起
的两个元件只有一处连接；
3. 如果是，则认为它们是串联的。

并联判断方法：
1. 将电路图表达出来，找到所有与电源接触的起始元件；
2. 检查这些元件是否都与一个集合点相连（集合点可以是电源
的另一个空位，或者是连接电源的电线）；
3. 如果是，则认为它们是并联的。

需要注意的是，有时候并联关系并不显而易见，此时可以采取计
算电路参数的方法进行判断。

比如，对于电阻的并联，可以通过计算
其总电阻值是否比单个电阻值小来判断，而对于电容和电感器的并联，则需要计算其总电容值和总电感值是否比单个电容或电感器的值大来
判断。

最后，需要强调的是，正确判断电路中的串联和并联是电路设计
和维护的关键，只有掌握了正确的判断方法，才能保证电路的性能和
稳定性。
