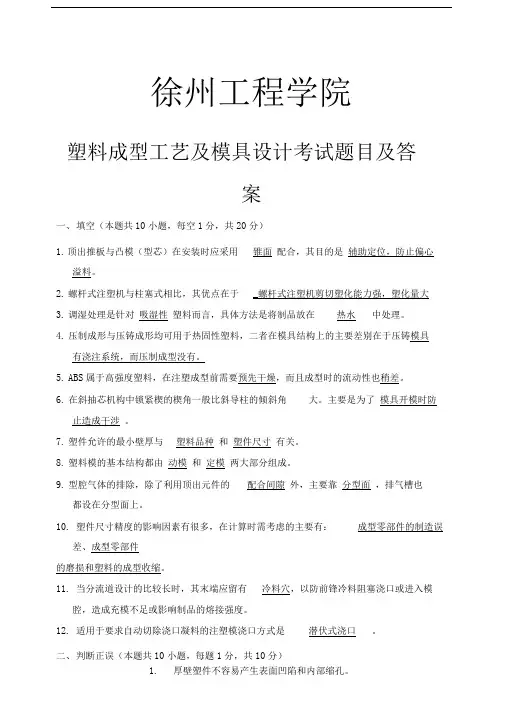

塑料成型工艺与模具设计试题

1．在注射成型中应控制合理的温度，即控制料筒、喷嘴和模具温度。

2．根据塑料的特性和使用要求，塑件需进行塑后处理，常进行退火和调湿处理。

3．塑料模具的组成零件按其用途可以分为成型零件与结构零件两大类。

4．在注射成型时为了便于塑件的脱模，在一般情况下，使塑件在开模时留在动模上。

5．塑料一般是由树脂和添加剂组成。

6．塑料注射模主要用来成型热塑性塑料件。

压缩成型主要用来成型热固性塑料件。

7．排气是塑件成型的需要，引气是塑件脱模的需要。

8．注射模的浇注系统有主流道、分流道、浇口、冷料穴等组成。

9．凹模其形式有整体式和组合式两种类型。

10．导向机构的形式主要有导柱导向和锥面定位两种。

11．树脂分为天然树脂和合成树脂。

12．注射模塑最主要的工艺条件，即“三要素”是压力、时间和温度。

1. 卧式注射机SX-Z-63/50中的50表示锁模力为（ D ） D、500kN2.注射机料筒温度的分布原则是什么？（ A ）A、前高后低3．热塑性塑料在常温下，呈坚硬固态属于（ A ）A、玻璃态4．下列不属于塑料模失效形式的是（ D ）？ D、冷却5．凹模是成型塑件（ B ）的成型零件？B、外表面6．球头铣刀主要用于加工塑料模具零件中的( D )内容？ D、轮廓7．下列不属于注射模导向机构的是（ D ）？ D、推杆8．主流道一般位于模具中心位置，它与注射机的喷嘴轴心线（ D ）？D、重合9．下列不属于推出机构零件的是（ C ）？ C、型芯10．压缩模具中凸模的结构形式多数是（ B ）的，以便于加工制造。

B、整体式11．以下属于天然树脂的是（ A ）A、松香12．下列不属于塑料模具结构零件的作用的是（ D ）？ D、成型13．下列不属于稳定剂的是：（D ) D、树脂14（ C ）的作用，除了用其顶部端面构成冷料穴的部分几何形状之外，还负责在开模时把凝料从主流道中拉出。

C、拉料杆15．多型腔模具适用于（ B ）生产？ B、大批量1．任何模具上都不需设有冷却或加热装置。

（×）2．同一塑料在不同的成型条件下，其流动性是相同的。

（×）3．同一塑件的壁厚应尽量一致。

（√）4．对于吸水性强的塑料，在成型前不需要进行干燥处理。

（×）5．在注射成型中，料温高，流动性也大。

（√）6．一副塑料模可能有一个或两个分型面，分型面可能是垂直、倾斜或平行于合模方向。

（√）7．移动式模具绝对不需要具备轻型易搬的特点。

（×）8．推杆截面形状最多的是圆形，其原因是便于加工和装配。

（√)9．填充剂是塑料中必不可少的成分。

（×）10．为了保证塑件质量和胜利出模，推杆数量应越多越好。

（×）11．所有的塑料制件都可以使用强制脱模。

（×）12．注塑机锁模力不足时，容易发生制品飞边现象。

（×）13．注塑机额定注射量大于制品及流道所需塑料质量即可。

（×）14．设计加强筋时没有任何特殊要求。

（×）15．当分流道较长时，其末端也应开设冷料穴。

（√）16．浇口的截面尺寸越大越好。

（×）17．水敏性强的塑料成型前不需要干燥。

（×）18．注射成型时，为了便于塑件的脱模，在一般情况下，使塑件留在动模上。

（√)19．注射成型工艺包括成型前的准备、注射过程和塑件的后处理。

（√)20．尺寸较大的模具一般采用4个导柱；小型模具通常用2个导柱。

（√）1、塑料-----以高分子合成树脂为基本原料，加入一定量的添加剂而组成，在一定温度下可塑制成一定结构形状，能在常温下保持其形状不变的材料。

2、塑料模具-----是指利用其本身特定密闭腔体去成型具有一定形状和尺寸的立体形状塑料制品的工具。

3、脱模机构-----模具中完成塑件推出的机构。

1．为什么塑件要设计成圆角的形式？答：塑件的尖角部位在成型时会产生应力集中，当受到冲击振动时易开裂；塑件设计成圆角，不仅避免产生应力集中，提高了塑件强度，还有利于塑件的充模流动；同时模具型腔对应部位亦呈圆角，这样使模具在淬火和使用时不致因应力集中而开裂，提高了模具的坚固性。

2．阅读下图，试分析分型面Ⅰ、Ⅱ、Ⅲ哪个更合理，简述其原因？答：Ⅲ分型面更合理(2分)。

原因——模具结构最简单，塑件脱模方便（。

其余两个分型面，直接脱模困难；需要采用侧抽芯结构成型，模具结构复杂（3．阅读下面压缩成型工艺示意图，简述整个压缩成型工艺过程。

（10分）答：1、压注前的准备——预压锭料、预热和干燥、嵌件的安放2、压注过程——加料、合模、(加热/加压）挤塑、（保温/保压）固化、（卸压）脱模 3、压注后处理——模具清理、塑件后处理4、为什么模具温度及其调节具有重要性？。

答案：热塑性塑料与热固性塑料的区别是：1）树脂的分子结构不同热塑性塑料的分子结构是线性或支链型结构，热固性塑料的最终分子结构是体型结构；2）成型过程不同热塑性塑料的成型过程是加热塑化然后冷却成型，热固性塑料是的成型过程是加热塑化然后继续加热固化成型；3）成型过程中发生的变化不同热塑性塑料在成型过程中只发生物理变化，热固性塑料在成型过程中既有物理变化又有化学变化；4）热塑性塑料可以回收利用，热固性塑料不能回收利用。

六、读图题（共23分）1、13——流道板（中间板）；14——定模座板；2、5——推件板；6——型芯固定板；3、1——定距拉杆；3——限位销；5、5——推件办；9——推板；10——推杆固定板；11——推杆6、4、12——导柱；作用：合模导向。

7、7——支承板；8——支架 8、15——浇口套2、认真阅读下列单分型面注塑模具装配图，回答问题答：1、1——螺纹型芯； 3、 3——支承板；2、2——支架；作用：调整脱模机构推件空间4、4——定距螺钉；5、5——动模板；6、6——衬套；7、7——定模板1、用螺杆式注塑机加工塑料制品过程中可以有效降低熔融粘度的方法为（A）。

A、增加螺杆转速2、下列塑件缺陷中不属于制品表面质量缺陷的是（ D ）。

D、缩孔3、从尽量减少散热面积考虑，热塑性塑料注射模分流道宜采用的断面形状是（A） A、圆形4、塑料的加工温度区间应该为（C）之间。

C、粘流态温度与分解温度5、在注射成型过程中，耗时最短的时间段是（A）。

A、注射时间6、对大型塑件尺寸精度影响最大的因素是（ C ） C、成型收缩率误差7、模具型腔的（ A ）不足很可能导致模具开模困难。

A、刚度8、采用下列哪一种浇口类型时模具必须采用三板式结构。

（D ） D、点浇口9、合模机构不具备的作用是（B） B、复位10、在推杆推出模具结构中，为了保护成型零件所采用的零件是（C） C、复位杆1、高分子的制备方法主要有（AD）。

A、加聚反应 D、缩聚反应2、对（ AE ）几个条件进行调节就可以改变高聚物的粘度。

A、温度 E、剪切速率3、随着温度的变化，塑料出现的几种物理状态分别为（ACE）A、玻璃态 C、高弹态 E、粘流态4、设计塑料产品时，脱模斜度的选择原则为（AB）。

A、塑料收缩率大的脱模斜度取的大些 B、塑件壁厚大的脱模斜度取的大些5、塑料模分型面选择的一般原则是（ABDE） A、尽量使塑件在开模之后留在动、下模边 B、尽量保证塑件外观质量要求D、有利于模具制造 E、有利于排气。

6、凹模的结构形式一般有（ABCDE）几种。

A、整体式B、整体嵌入式C、局部镶嵌式D、大面积镶嵌组合式E、四壁拼合的组合式7、修模时，型芯容易（BCD）B、外径修小 C、高度修高 D、高度修矮8、方形制品的壁厚为5mm，其侧壁上有一个直径为4mm的孔，成型模具侧向抽芯距合理取值范围是（BE）。

B、7～8mm E、5～8mm9、按照模具的操作方式分类，注射模具可以分为（ABD）A、移动式模具 B、固定式模具 D、半固定式模具10、注塑模浇注系统采用小尺寸浇口的优点是（ABC）。

A、增加物料的充模流速B、提高物料的流动性C、缩短浇口封闭时间2、哪些情况下要考虑采用弹簧先行复位机构?答：a、采用活动镶块或活动凹模推出时，便于安置活动镶块及凹模；b、避免推杆与侧型芯发生干涉；c、合模时，有些成型零件与复位杆同时受压迫，为了保护成型零件；d、为实现多次推件动作。

3、常见的排气方式有哪些？答：常见的排气方式主要有：a、利用模具的间隙排气，如分型面、推杆间隙、型芯间间隙和侧型芯间隙等b、在模具上开设排气槽，添加排气销等专门的排气机构。

1、下列塑料中属于热固性塑料的是（D）。

D、酚醛2、塑料熔体粘度与剪切速率无关，称这类熔体为（C）流体。

C、牛顿3、模具型腔的（A）不足很可能导致模具开模困难。

A、刚度4、能够有效降低注塑产品中分子定向程度的方法为（D）。

D、降低注塑压力5、对于小型塑件来说，影响尺寸精度最重要的因素是（A） A、成型零件制造公差6、注塑模与推杆推出机构配套使用的拉料杆为（Ａ）。

Ａ、“Ｚ”型7、模具排气不畅可能导致的塑件缺陷是（D）。

D、烧焦痕8、在斜导柱侧向分型抽芯机构中，锁紧块的斜角α′与斜导柱的倾角α之间的正确关系式是（A）。

A、α=α′+2~3°9、设计模具时与确定型腔数目无关的因素是（D） D、塑件的原料10、相对来说，最难去除的浇口是（A）。

A、环形浇口1、填充剂的主要作用包括（A B C）。

A、降低产品成本B、赋予材料新的性能C、改善制品某些性能2、塑料制品的优点包括（A B C E）。

A、质量轻B、化学稳定性优异C、电绝缘性能好 E、成型加工方便3、解决模腔不能被充满可从以下措施寻求解决（A C D E）。

A、增加熔体的剪切速率 C、提高熔体的温度 D、更换表观粘度低些的塑料 E、提高模具温度4、注射成型所控制的主要工艺参数包括（A C D） A、温度 C、压力 D、时间5、模塑螺纹设计，（A D E） A、螺牙宜设计为粗牙螺纹 D、多设计为低精度螺纹 E、螺纹圈数不宜过多6、分型面的形状可以为（A B C D）。

A、平面 B、斜 C、阶梯面D、曲面7、从便于修模的角度看，整体式型腔容易（A D） A、修大 D、修浅8、模具中，推管的装配关系为（A C）A推管内壁与型芯之间呈间隙配合 C推管外壁与模板之间呈间隙配合9、按照模具安装方式分，模具的类型有（C D） C、移动式模具 D、固定式模具10、属于浇注系统结构的有（A B C D）A、主流道 B、分流道 C、冷料穴 D、浇口1、说出塑料尚不足之处。

答：a、绝对强度普遍不够高b、收缩率较大，成型制件尺寸精度较差c、容易发生老化d、容易发生形状和尺寸蠕变2、为什么说塑件的壁厚不能过小或过大？答：塑件壁厚最小值应以满足塑件在使用时要求的强度和刚度，并能使塑料熔体顺利充满整个型腔为限。

a、壁厚过小，因流动阻力极大，因而成型形状复杂或大型塑件困难。
