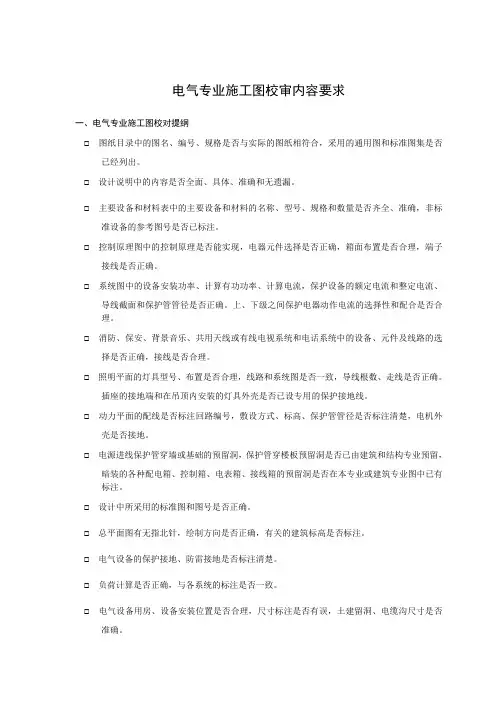

电气专业工程设计图纸校审细则

电气专业工程设计图纸校审细则

一、供电系统图：

1、结线是否满足负荷类别所要求的可靠性和灵活性？

2、主要电气设备选择是否合适？是否先进可行？是否满足使用条件，电压等级、遮断

容量负荷等级要求？ 3、是否需要进行电容补偿？高低压电容补偿的分配是否合理？ 4、是否需要设置防雷设施？

5、远期发展的考虑及备用回路数量是否合理？

6、限制短路电流措施是否得当？

7、是否校验了电动机的起动方式？是否能满足电动机直接起动与再起动的要求？ 8、特殊电气设备的供电是否满足要求？

9、检查用户名称用电设备容量开关柜型号、编号、母线规格型号、电气元件型号数量是有否遗漏或错误？

10、图形、文字、符号、表头格式是否符合统一规定？ 11、总负荷计算是否正确？是否在系统图中表示？ 12、相关参考图图号。

二、变配电室平面布置图

1、设备之间，设备与墙之间等处尺寸是否符合规程？房间门窗的大小、高度数量、开门方向是否合适？

2、设备布置是否考虑了操作、维修、采光、通风、电缆联系及发展等方面的要求？是否有合适的值班室及生活室？

3、变配电所的结构形式是否合理？是否综合考虑了运行维护、安装、进出线、设备形式、环境等方面的要求？对屋顶、墙面、地面的处理是否符合要求？

4、变压器朝向是否合适？配电室是否考虑了防止电缆沟进水及防止爆炸气件进入？防雨雪及小动物进入的措施？配电室的出口是否符合要求？

5、若有电缆夹层或电缆隧道它们是否考虑了采光、通风、排水等问题？配电室在二层时是否设置了搬运设备的通道、平台、或孔洞？

6、必要的电缆通道是否考虑周全？电缆沟及电缆托盘的尺寸能否满足要求？

7、剖面上是否把电缆沟、隧道电缆夹层及母线穿样孔洞尺寸和电缆支架（桥架）表示清楚？

8、母线较长时是否考虑了母线伸缩问题？

9、变配电所与防爆装置的距离是否符合规范要求？ 10、图上的设备编号和设备表是否一致？ 11、大型变压器的检修、运输是否考虑了？ 12、变电所对发展和预留的考虑是否恰当？

13、变电所内建构筑物的防火等级与变电所外的建筑物、堆圽、储罐之间的防火间距是

否符建筑设计防火规范的规定？变电所内部设备之间、建筑物之间及设备与建筑物、构筑之间的最小防火间距是否符合规定？

14、变电所是否根据容量大小及其重量性设置了必要的灭火器？及火灾报警设施？

15、根据变电所所在地的气象条件是否在变电所内配备了必要的采暖及空调设施？

16、电缆从室外进入室内的入口处电缆竖井的出入口处及主控室与电缆夹层之间是采取了防止火灾蔓延的阻燃及分隔措施

17、根据变压器油量变压器室的位置等因数是否考虑了相应的防火措施？如采用防火大

门贮油池或挡油设施？

18、变配电室的各种条件是否已完整正确提出？

建筑条件：防火等级、门窗、屋顶、地面、墙面等的要求，墙面预留孔洞，預埋件等。

结构条件：电缆沟、电缆夹层结构尺寸，吊装孔尺寸，楼板、地面荷重、楼板开孔尺寸，吊

装孔尺寸預埋件、开关柜、控制柜、变压器等基础条件等。暖通条件：通风方式换气次数，采暖及空调要求。

19、变电所的位置及内部布置，出线走廊等是否与总图、工艺布置及仪表等有关专业協商、确认过？

20、有关变电所内电气设备安装标准图、大样图是否提供？

三、厂区供电外线图

1、厂房建筑物、堆场的座标及编号是否已标注？道路、围墙、变电所的座标是否已标注？线路走向座标是否已标注？风玫瑰是否已标注？

2、建构筑物道路等是否与最终版总图条件一致？建筑物是否有说明？

3、供电外线走向、电缆桥架布置是否与外管仪表、总图等专业協调与匹配？电缆沟条

件是否已提给总图及土建专业？电缆桥架的结构与荷重条件是否已提给土建（或外管）专业？电力电缆线路与水管道路交叉点的保护管是否表示清楚？

4、电力电缆与通讯线路各种管道、建构物和交叉距离是否符合规程要求？

5、电缆线路布置是否考虑了敷设、更换、检修电缆时的方便？电缆引上、引下处是否

与工艺管道冲突？有无立柱、支架等支撑物可利用？引下装置的材料是否已统计？ 6、电力线路截面的选择是否按电压降、短路电流、机械强度、允许温升、经济电流密度等方面进行了校验？有无计算书？

7、电缆桥架上表示电缆排到的不同剖面图是否都画了？电缆桥架的局部安装图是否画了？相关的国家标准图图号是否已附了？

8、电气专业独立使用的电缆桥架支撑条件是否已给土建专业提了？ 9、架空线路与建筑物平行、跨越距离是否满足规范要求？

10、电缆沟的防爆、防水措施是否考虑了？电缆最小曲率半径是否考虑了？ 11、电缆隧道的采光、通风、排水考虑是否切实可行？

12、线路编号及标注方法是否正确？

13、各变配电所电缆进出线方位数量、排列、电缆编号是否已表示清楚？与各变电所相应的电缆敷设图是否对应一致？ 14、有关和参考图图号是否附了？

四、爆炸危险区域划分图

1、建筑物名称、塔、罐、机泵等设备位号以及它们的外形、标高和相互间的定位尺寸

是否已标明了？ 2、地沟、地坑等特殊区域的剖面图是否齐全了？

3、表明危险介质成份以及它们的级别和组别的一览表是否附上了？其级别和组别的划

分是否符合规范？

4、危险区域划分图图例是否已附上了？

5、爆炸危险区域划分重要条件是否已编制无误？

6、释放源是否已全部在图上标明？释放源至爆炸危险区域边缘的尺寸及半径是否已全

部在图上标注清楚？

7、图纸是否经总图书、工艺、布置安全等专业汇签确认？

五、电动平面配线图（配电平面、电缆敷设、桥架敷设合一的图）

1、环境特征是否交待清楚？设备及线路选型号、安装与敷设方式是否适应环境特性的要求？

2、配电屏、箱、电动机各电气设备的平面位置、容量、编号是否与最终版的工艺布置图

相应？有无遗漏？电动机进线盒位置标示是否正确？立式电动机的标高是否注明？ 3、线路走向敷设方式、进出口等是否表示清楚？电缆曲率半径是否满足要求？敷设方式是否考虑了
