传感器SENSORSSENSOR MANUALTEMPERATUREMEASUREMENTCONTROLSHANGHAI BENMU INDUSTRY CO., LTD.上海本牧实业有限公司QUICK LINKSCONNECTINGSENSOR TECH电阻值耗散常数ResistanceThermal dissipation constantB值热时间常数B constantThermal time constant热敏电阻的电阻值R和绝对温度T之间，有以下近似关系。
Between resistance R and absolute temperature T, there is the following approximate relationship.11T1T2根据公式、可以求证任意温度T时的热敏电阻R。
Thermistor resistance R at any temperature T can be calculated from equation (1)R1: Resistance (Ω) at absolute temperature T1 (K)绝对温度T1 (K) 时的电阻值R2: Resistance (Ω) at absolute temperature T2 (K)绝对温度T2 (K) 时的电阻值A thermistor is "a thermally sensitive resistor"that is a semiconductor whose resistance varies significantly with temperature.In general,there are two types thermal senstive resistor.One is PTC (Postive Temperature Coefficient);the resistance increases as temperature increases.The other is NTC (Negative Temperature Coefficient);the resistance decreases as temperature increases.The following description is applicable only to NTC thermistors.热敏电阻是应用于信息系统与控制系统的敏感元件，主要用于对温度的测量、控制、保护及用作加热器。
NTC热敏电阻功率型系列简介和技术参数
NTC热敏电阻功率型系列简介、应用范围及特点1.产品简介为了避免电子电路中在开机的瞬间产生的浪涌电流，在电源电路中串接一个功率型NTC 热敏电阻器，能有效地抑制开机时的浪涌电流，并且在完成抑制浪涌电流作用以后，由于通过其电流的持续作用，功率型NTC热敏电阻器的电阻值将下降到非常小的程度，它消耗的功率可以忽略不计，不会对正常的工作电流造成影响，所以，在电源回路中使用功率型NTC 热敏电阻器，是抑制开机时的浪涌，以保证电子设备免遭破坏的最为简便而有效的措施。
2.应用范围适用于转换电源、开关电源、UPS电源、各类电加热器、电子节能灯、电子镇流器、各种电子装置电源电路的保护以及彩色显示像管、白炽灯及其它照明灯具的灯丝保护。
3.特点：·体积小，功率大，抑制浪涌电流能力强·反应速度快·材料常数（B值）大，残余电阻小·寿命长，可靠性高·系列全，工作范围宽1. 电阻器的最大工作电流〉实际电源回路的工作电流2. 功率型电阻器的标称电阻值R≥1.414*E/Im式中E为线路电压Im为浪涌电流对于转换电源，逆变电源，开关电源，UPS电源，Im=100倍工作电流对于灯丝，加热器等回路Im=30倍工作电流3. B值越大，残余电阻越小，工作时温升越小4. 一般说，时间常数与耗散系数的乘积越大，则表示电阻器的热容量越大，电阻器抑制浪涌电流的能力也越强。
零功率电阻值RT（Ω）RT指在规定温度T 时，采用引起电阻值变化相对于总的测量误差来说可以忽略不计的测量功率测得的电阻值。
电阻值和温度变化的关系式为：RT = RN expB(1/T – 1/TN)RT ：在温度T （K ）时的NTC 热敏电阻阻值。
RN ：在额定温度TN （K ）时的NTC 热敏电阻阻值。
T ：规定温度（K ）。
B ：NTC 热敏电阻的材料常数，又叫热敏指数。
exp ：以自然数e 为底的指数（e = 2.71828 …）。

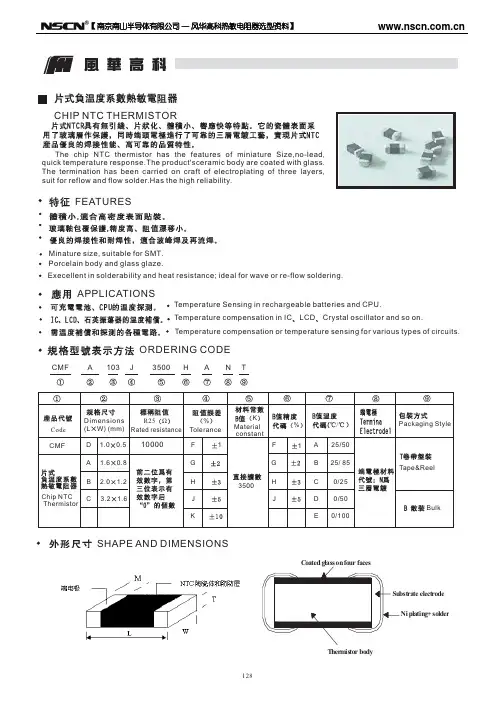

CMF系列负温度系数贴片热敏电阻(NTC)规格书
Solderability
At least 90%of termalelectrode shold be covered with solder. No mechanical damage.
Resistance to Soldering
At least 75%of termalelectrode shold be covered with solder. Resistance value change within 5%
0.20
0.008
1.25 0.050 1.60 0.063
0.20 0.008 0.20 0.008
0.95 0.037 1.25 0.050
0.50 0.020 0.50 0.020
0.20 0.008 0.20 0.008
0805
inch mm
3.20 0.126
0.20 0.008
1206
inch
Reliability Testing
Item Specified value Test methods Immersion into the colophony flux for:2sec. Solder temperature:255 5 Duration:5 0.5s
0.15 0.006 0.15
0.006
0.50 0.020 0.80
0.031
0.10 0.004 0.15
0.006
0.60 0.024 0.95
0.037
0.25 0.010 0.30
0.012
0.10 0.004 0.15
0.006
0402
inch mm
0603
inch mm
热敏电阻NTC 100k 规格书
This specification deals with shape, dimensions, characteristics, inspection standard etc.本说明包括产品外形尺寸、性能及出厂检验标准，产品型号、规格。
2、Specifications
JGED-104-3950-5
低温存放
After storeage at-40°Cfor 1000hrs
-40°C环境中放置1000小时
High temperature and humidity
耐湿热
After storeage at60°C95%RH for 1000hrs
60°C95%RH存放1000小时
Thermal shock
The product shall be inspected at every delivery lot inspection items, samplingquantities and sampling acceptable standard are as follows.产品批量出厂前必须进行如下项目抽检，抽样数及标准如下
7、Packing包装
Packing shall be done not to cause damage or soil during delivery包装方式必须保证在运输过程中避免损伤及污染。
*no visible damage
无损伤
*ΔR25/ R25≤±2%
After applling a force of in the axial directionof thermistor, and maintain theforce for 60sec.
引线沿轴向施加拉力，并持续60秒
ptc热敏电阻规格书
ptc热敏电阻规格书
PTC热敏电阻规格书主要包括以下内容：
1. 型号与规格：标明PTC热敏电阻的型号、规格和尺寸等信息。
2. 技术参数：包括额定电压、最大工作电压、阻值范围、温度系数、功耗等。
3. 温度特性：描述PTC热敏电阻在不同温度下的电阻值变化特性，包括温度系数、温度等级等。
4. 应用范围：明确PTC热敏电阻的应用领域，如温度控制、过流保护、马达启动等。
5. 性能测试：包括在各种环境下的性能测试结果，如工作温度范围、耐电压、稳定性等。
6. 可靠性分析：对PTC热敏电阻的寿命、失效模式等进行评估分析，以确保其可靠性。
7. 安装与使用注意事项：提供关于如何正确安装和使用PTC热敏电阻的建议和注意事项。
8. 包装与储存：说明PTC热敏电阻的包装方式、储存条件及注意事项等。
9. 质量保证：提供关于质量保证的承诺和售后服务的说明。
10. 其他特殊要求：根据具体应用需求，可能需要额外说明一些特殊要求或定制项。
需要注意的是，具体的规格书格式和内容可能因不同的生产厂家或应用领域而有所差异。
如有需求，建议向专业生产商或厂家索取具体规格书，以获得更详细和准确的信息。
NTC贴片100k-3950
R－T CONVERSION TABLE
R25=100kΩ ±5% B25/50= 3950
温度 (℃)
标准 值 (kΩ)
温度 (℃)
标准 值 (kΩ)
温度 (℃)
标准 值 (kΩ)
-40 04019 8 222.8 56 28.71
-39 03738 9 212.0 57 27.69
-38 03479 10 201.7 58 26.71
规格
0402、0603 0805、1206
弯曲度 h (mm)
0.7 1.0
条件:测试基板(PCB) 施压速度:0.5mm/s
从高度为 1 米的空中自由落到混凝土地板，重 复 10 次
温度：125±2℃(无负荷) 试验时间：500±2hrs
在-40±2℃的条件下放置 500±2hrs
在下列条件下放置 500±2hrs
-19 991.1 29 83.91 77 13.98
-18 932.5 30 80.37 78 13.54
-17 877.8 31 77.00 79 13.11
-16 826.7 32 73.79 80 12.70
-15 779.0 33 70.74 81 12.31
-14 734.3 34 67.83 82 11.93
片式 NTCR 具有无引线、片状化、体积小、响应快等特点，满足了高密 度表面贴装需要，适合回流焊与波峰焊焊接，因而获得了广泛的应用，其主 要用途：
1. 可充电电池、CPU 的温度探测； 2. IC、LCD、石英振荡器的温度补偿； 3. 需温度补偿和探测的各种电路。
第 2 页/共 9 页
第 3 页/共 9 页
式 NTCR 的性能，因此在设计基板时，必须慎重考虑焊盘的大小和配置，这些对组成基板的 焊料的量有着决定的作用，过量的焊料会影响到芯片耐机械应力的能力。
NTC热敏电阻参数及其对照表
NTC热敏电阻参数及其对照表10K NTC热敏电阻参数及其对照表常温下R25℃ = 10K B(25-85)=343510K NTC热敏电阻负温度系数（NTC电阻随着温度的升高而降低）温度传感器探头是基于一个10K的±1% @ 25oC传感器-即电阻值在25oC 是10K，一般用途的温度测量，NTC温度传感器可以在很宽的温度范围内工作（-40 + 125°C）他们是稳定的，年/阻值漂移小于1PPM。
10K NTC热敏电阻产品尺寸图：10K 3435NTC热敏电阻特点：1：MF52系列产品为径向绝缘引线，使用时无需引脚绝缘处理2：产品稳定性好，可靠性高，年漂移率小于1PPM3：热敏电阻阻值范围宽：1KΩ~1000KΩ4：阻值及B值精度高，一致性好6：体积小热感应时间快灵敏度高,便于自动化安装7：使用温度范围-40℃~+125℃R25=10K B=3435NTC热敏电阻应用范围：充电器、温湿度计、美容仪器、电源、电子玩具气体分析计手机电池、NB电池、电动车电池、医疗仪器太阳能热水器、冷藏库、汽车、複印机、传真机电子体温计、电子炉台、电子锅、电热水瓶即热式热水器、瓦斯热水器、电毯、空调3C家电产品、石油暖炉、打印机103F3435NTC热敏电阻机械性能标准：MF52产品型号说明MF 52 103 F 3435①② ③ ④ ⑤①MF ——负温度系数（NTC）热敏电阻编号。
②52——树脂封装小黑头热敏电阻（包括漆包线、小皮线）③103 ——热敏电阻的标称阻值（10K欧），表示该电阻标称阻值为：10×103（Ω）。
④F——电阻值的误差（精度）为：S=±0.5% F=±1%，G=±2%，H=±3%，J=±5%⑤3435——电阻的热敏指数（材料系数）B值为：343×10(K)R25=10K B=3435NTC热敏电阻阻温特性R/T表：。
热敏电阻规格书word精品文档5页
NTC规格书1)型号: DAE-303AT-952)主要参数3)图纸5) 绝缘试验5-1) 绝缘试验在产品外层绝缘材料抗阻值为大于100MΩ，在绝缘层施加直流电压为500V 时此产品不会被击穿。
6)电气性能试验6-1)高温试验：在产品经过环境为100 ℃1,000 个小时后, 本产品变化幅度可以控制在±1% 以内。
.6-2) 恒温恒湿试验：在产品经过环境湿度为95% 环境温度为65℃情况下1,000小时后, 本产品变化幅度可以控制在±1%以内。
.6-3) 低温试验：在产品经过环境温度为-30℃1,000小时后, 本产品变化幅度可以控制在±1%以内6-4) 工作状态试验：电阻在经过1mA恒定电流状态下，在产品经过环境湿度为95%环境温度为65℃情况下1,000小时后, 本产品变化幅度可以控制在±1%以内6-5) 冲击试验：.在产品经过环境为-30℃30分钟，然后放置在室温3分钟进入.+ 90℃环境放置30 分钟。
再拿出在室温3分钟。
连续循环100次。
本产品变化幅度可以控制在±1%以内。
6-6) 通电高温试验：在产品经过直流为1mA电流，环境温度为+110℃1,000小时, 本产品变化幅度可以控制在±1%以内7)物理测试：7-1)拉力测试在产品经过2N拉力情况下时间1分钟，此款产品胶体与引线连接处不会脱落。
7-2) 自由落体测试：在经过1m高的位置此产品落下，此款产品不会产生破损现象。
.7-3) 焊接测试在产品经过距离芯片8.5 mm 处，焊接温度为260℃±10%，时间为2 ±0.5s, 本产品变化幅度可以控制在±1%以内.。
