机柜理线工艺
弱电施工方案机柜设备理线工艺要求
设备箱机房理线工艺标准（一）机房电缆整理1.采用线缆沟或预埋管入线时，电缆应从静电地板、机柜底部引入，进入机房后，线缆预留15米后，多余部分可以截断。
预留的线缆必须盘扎整齐，盘弯直径不得小于1米。
2.电缆进入机房，必须整理整齐，要求顺直无绞扭，每隔1m绑扎一次。
3.采用架空电缆走道时，电缆从机房上方引入，线缆必须在每个梯铁上进行绑扎。
4.采用静电地板时，电缆可在地板下灵活布放，但是必须绕开强电强磁场的区域。
再引入机柜时。
5.所有线缆在与设备连接时，均要留有余量，并打号牌或用号管标识，以便维修和管理。
（二）机柜的整理机柜接线必须做到整齐、美观、机柜除了线头所有线缆全部在理线槽内敷设。
1.所有机柜内的跳线两端必须做线标，线标的位置离线缆头10-15cm左右，用小4号字体打印标签，标识必须清楚明确的标示出线缆的走向两端连接的设备及端口。
可用英文字母表示，并在机柜内张贴字母线序走线说明。
设备粘贴标识时，统一粘贴在设备的左上角处，有多台机柜时，必须要对机柜编号，机柜内有多台设备的必须对同型号的设备编号。
2.标识必须牢固，防水耐磨，必须打印，严禁手写标签。
可用1、电脑打印裁剪后，用热缩管缩紧固定。
2、打号机打印线缆号管标示。
3、打字复印单，不干胶纸打印后粘贴在线缆上。
整理机柜的几点原则：要根据系统的拓扑结构和现有设备情况来整理线缆;机柜电源线和信号线、视频线原则上要分开整理;设备的放置要适当，避免相互挤压、避免太高或太低，避免相互距离太近;如果机柜内设备太多，应该对设备加以编号;对每一根线路要在适当的位置注明来源;对不同的连线（如一般视频连接线、信号线、网络等）要有不同的识别方法; 编排依据图纸点位编号和图纸对应而不依据顺序随机编号。
概括为一句话说就是：布局清晰，线序规整，标记明确，易于维护。
机柜整理步骤：1.前期准备首先要通知用户在不影响用户正常工作的情况下进行整理机柜。
然后根据系统的拓扑结构、现有的设备情况、用户数量、用户分组等多种因素勾画出机柜内部的线路走线图和设备位置图。
机柜理线的做法
一、机房布线技巧线缆在敷设前，必须使用标签标明每根线缆的起始位置以及信息点的编号；在机房内，应当做到每根线从进入机房开始，直到配线架的模块为止，都应灵活利用用固线器或者尼龙扎带，做到横平竖直不交叉；并按电子设备排线的要求，做到每个弯角处都有线缆固定，保证线缆在弯角处有一定的转弯半径，同时做到横平竖直。
进入机柜的所有线缆必须从机柜的上方或下方的进线孔敷设，跨机柜走线时，同样需要穿过机柜上线孔或下线孔进行敷设。
二、机柜理线技巧从桥架上方或下方进入机柜再到各个配线架或设备的线缆必须顺畅，不允许线缆交叉，沿机柜后方两侧立杆向上或者向下引入配线架；机柜内每一层配线架的线缆造型要统一，机柜内每一次线缆绑扎要在统一平面上。
1、工作开始前需要准备的工具有：理线板、理线夹、扎带、标签纸、线缆端接工具等，还需准备一张自制理线表，将机柜内所有设备的安装位置及所有线缆的接入位置进行规划，这样才能从线缆一进入机柜便可按已规划好的位置进行分别绑扎。
2、线缆进入机柜后，根据机柜内配线架或者交换机的摆放位置，线缆按照规划好的接入顺序，由最上面的配线架接入线缆，按顺序往下进行分组及整理绑扎；首先将接入第一个配线架的线缆用理线板进行定位；按照顺序将线缆穿过理线板，每隔20Cm绑扎一处并固定在机柜内的扎线板上，注意绑扎时每根线保持与前次绑扎的位置相同，不能出现有些线由外层转入内层，绑扎时松紧度要适宜，太松会导致线缆移位，太紧会对线缆造成伤害。
3、当线束绑扎至配线架背后的托架上后，先将线束绑扎在托架上，从线束根部按照接入线缆的顺序，每两根绑扎在一起，然后根据规划好的走线线路由，对每根线缆长度进行测量后（此处特别注意线缆测量，需要预留减去线缆皮打上配线架的长度）；剪掉多余的线，每剪掉一根线缆必须重新贴上标签，标签需要贴在线缆弯曲处，并保持同一高度和朝向。
4、线缆裁剪后就可以将线缆打入配线架，打接模块需要认真、细心，否则会出现模块打接不成功，如果出现打接不成功，要小心处理，避免实施工程中出现线缆二次剥线。
弱电人必须熟悉的机柜理线工艺！
弱电人必须熟悉的机柜理线工艺！电源线、电话线、网线等纷乱错杂，理线工作成了施工人员的又一项重要任务。
网络布线用线缆将所有设备连通起来，形成一个完整的运行系统，整个布线系统完善、整洁才能保证整体通畅。
本文将对理线工艺进行简要说明，相关的需要注意的工具和事项也将一一介绍。
综合布线中理线是工程的最后一步，也是关乎后期使用、维护的重要一步。
理线直观地反映了综合布线服务商的技术水平专业度。
为了布线美观、实用，施工人员通常会整理线缆并分类捆扎，具体的理线方法分为两种，一是正向理线，二是逆向理线。
正向理线正向理线是在配线架端接前进行理线。
以机房的进线口为开端，逐段整理线缆，直到配线架的模块端口为止。
理线后再对线缆进行端接和测试。
正向理线中每个点的线缆都整齐有致，不会出现线缆交叉的情形。
自机房或者网络区的进线口到配线机柜的水平双绞线以每个16/24/32/48口配线架为单位，捆扎成水平双绞线线束。
每一束中所有的双绞线都是平行的，线束间也保持平行（短距离内的平行双绞线所产生的线对间干扰不会影响总体性能，因为桥架和电线管中铺设线缆的大部分距离，这部分是散放的，因此不会产生过多干扰）。
在每个模块后侧从线束底部将模块所对应的双绞线抽出，核对标签后固定在模块后的托线架上或者穿到配线架的模块插口。
展开剩余63%正向理线常用于机房理线，理线后的效果整体整齐、平行，视觉上给人整洁有序、美观的感受。
虽然正向理线的方法避免了线缆交叉的情况，但如果线缆在理线或穿线前受损坏，理线后测试网络不通的话则需要重新更换，这就给施工人员带来额外的工作量，重复理线和捆扎的过程中也更容易出现线缆的损坏。
因此，采取正向理线的方法前要先确定线缆和穿线施工的质量水平再进行施工。
只有在基本上不会出现重新端接的基础上开始正向理线才会尽量顺利地完成理线工作。
逆向理线逆向理线和正向理线的过程相反，是在配线架的模块端接完毕并通过链路测试后再进行理线的方法。
理线时，先从模块端口开始逐渐向外理线，同时桥架内也进行理线。

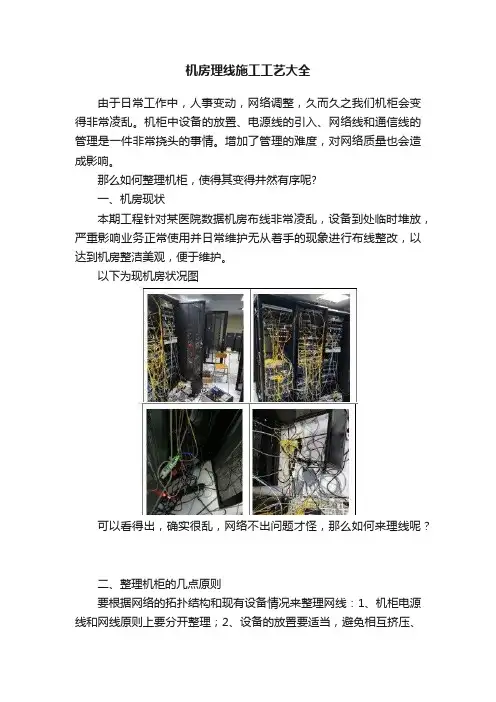

机房理线施工工艺大全
机房理线施工工艺大全由于日常工作中，人事变动，网络调整，久而久之我们机柜会变得非常凌乱。
机柜中设备的放置、电源线的引入、网络线和通信线的管理是一件非常挠头的事情。
增加了管理的难度，对网络质量也会造成影响。
那么如何整理机柜，使得其变得井然有序呢?一、机房现状本期工程针对某医院数据机房布线非常凌乱，设备到处临时堆放，严重影响业务正常使用并日常维护无从着手的现象进行布线整改，以达到机房整洁美观，便于维护。
以下为现机房状况图可以看得出，确实很乱，网络不出问题才怪，那么如何来理线呢？二、整理机柜的几点原则要根据网络的拓扑结构和现有设备情况来整理网线：1、机柜电源线和网线原则上要分开整理；2、设备的放置要适当，避免相互挤压、避免太高或太低，避免相互距离太近；3、如果机柜内设备太多，应该对设备加以编号；4、对每一根线路要在适当的位置注明来源；5、对不同的连线(如一般网络连接线、交叉线、专线等)要有不同的识别方法；6、网线编排依据房间号而不依据人。
概括为一句话说就是：布局清晰，线序规整，标签明确，易于维护，特别是标签的合理运用很重要。
三、机柜整理步骤一、前期准备首先要通知用户在不影响用户正常工作的情况下进行线缆标签标记、整理机柜。
然后根据网络的拓扑结构、现有的设备情况、用户数量、用户分组等多种因素勾画出机柜内部的线路走线图和设备位置图。
接下来准备好所需材料：网络跳线、光纤跳线、电源线、标签纸、记号笔、塑料扎带。
二、整理机柜1、安装机柜：需要我们自己动手做以下三件事：第一，使用随机框带的螺丝和螺母将固定架上紧;第二，将机柜扳倒，把可以活动的轮子安上;第三，根据设备的位置在固定架上调整和添加挡板。
2、整理线路：将网线分组，组数通常小于或等于机柜后面理线架的个数。
将所有设备的电源线捆扎在一起，将插头从后面的通线孔插入后，通过一个单独的理线架寻找各自的设备。
3、固定设备：将机柜中的挡板调整到合适的位置，使管理员能够不开机柜门就可以看到所有设备的运转情况，同时根据设备的多少和大小适当地添加挡板。
机房及机柜内部的理线方法
机房及机柜内部的理线方法1.预先规划：在布线前应进行详细的规划，确定网络设备及线缆的位置和数量。
根据机房的实际情况，合理划分机柜的位置、大小和布局，确保每个机柜都能充分利用空间。
2.使用合适的线缆：选择合适的线缆对于机房的理线至关重要。
常用的网络线缆有光纤、网线和电缆等。
根据不同的网络设备和需求，选取相应规格和类型的线缆，并确保线缆的质量和兼容性。
3.采用正规的线缆标识：对于机房中大量的线缆，使用线缆标识可以有效地管理和维护。
可以为每个线缆进行标号或使用颜色来区分不同用途的线缆，这样可以方便后续的查找和维护。
4.合理布置线缆走向：再理线时，应尽量减少线缆之间的交叉和缠绕，避免产生信号干扰。
可以利用线缆托盘或线缆槽将线缆固定在机柜的顶板和底板上，使线缆整齐有序地走向各个网络设备。
5.使用缆线管理工具：为了保持线缆的整洁和安全，可以使用缆线管理工具来固定线缆。
例如，使用缆线束带、缆线固定夹等工具将线缆固定在机柜的内部，避免线缆松动或垂挂。
6.管理冗余线缆：机房中常常会有一定数量的冗余线缆，为了保持机柜内部的整洁，可以将冗余线缆收起来并统一管理。
可以使用线缆收纳盒或收纳袋将冗余线缆整理好并放置在机柜内的指定位置。
7.定期检查和维护：机房及机柜内部的理线需要定期检查和维护，确保线缆的连接和布线没有松动或损坏。
可以定期清理机柜内的灰尘和杂物，保持机柜的通风和散热效果。
总结起来，机房及机柜内部的理线方法包括预先规划、使用合适的线缆、采用正规的线缆标识、合理布置线缆走向、使用缆线管理工具、管理冗余线缆以及定期检查和维护。
通过合理的理线方法，可以保持机柜内部的整洁和有序，提高机房的工作效率和安全性。
机柜理线
机柜理线机柜内的水平双绞线位于机柜的后侧。
过去，这些双绞线不进行整理，或进行简单的绑扎后立即上配线架，那时，从机柜的背后看去，水平双绞线就象瀑布一样垂荡在那里，或由数根尼龙扎带随意绑扎在机柜的两侧。
大家关心的重点是每根双绞线的性能测试合格。
随着布线水平的提高，布线系统的工程商已经通过施工工艺及层层把关，有把握达到每根线都能够通过性能测试。
这时，人们的注意力就转向了美观。
根据国标，垂直桥架内的线缆每隔1.5米应绑扎一次（防止线缆应重量产生拉力造成线缆变形），对水平桥架内并没有要求。
而终端面板、机柜、配线架、配线箱按照标准必须做到两底角平行，因此布线系统的美观就主要集中在机房内的线缆部分。
机房内的线缆往往会进入机柜配线架或壁挂配线架。
在本文中将主要涉及机柜型配线架的理线工艺。
在机柜正面，生产厂商已经制造出了各种造型的配线架、跳线管理器等部件，其正面的美观已经不成问题。
而机柜后侧的美观，往往不为人们所注意，造成工程完工后不敢让人参观机柜的内部。
在机房内，应当做到每根线从进入机房开始，直到配线架的模块为止，都应做到横平竖直不交叉。
并按电子设备排线的要求，做到每个弯角处都有线缆固定，保证线缆在弯角处有一定的转弯半径，同时做到横平竖直。
上述要求同样适用于机柜后侧。
既然水平双绞线布置成瀑布型已经不再理想，因此对机柜内的水平双绞线就应该进行理线。
理线这一名词已经在许多施工人员口中听到，但其含意却各不一样，其原因在于理线的工艺手法不一样。
为了做到线缆美观，笔者看到过三类理线工艺：∙瀑布造型这是一种比较古老的布线造型，有时还能看到其踪影。
它采用了“花果山水帘洞”的艺术形象，从配线架的模块上直接将双绞线垂荡下来，分布整齐时有一种很漂亮的层次感（每层24-48根双绞线）。
这种造型的优点是节省理线人工，缺点则比较多，例如：1.安装网络设备时容易破坏造型，甚至出现不易将网络设备安装到位的现象；2.每根双绞线的重量全部变成拉力，作用在模块的后侧。
机柜理线步骤
机柜理线步骤
1、首先是测量需要多长的线。
根据就是决定好放配线架的位置，然后结合线从外边进入机柜的距离等等计算出把配线架打上并且安装上机柜需要多长的网线，以方便后面的整体理线，如果线缆放置在机柜里过长容易造成不美观的情况，而且后期理线比较麻烦，要不停的往后扯方能整齐美观的把线缆整理。
其次还要综合考虑到线缆从机柜上部或者下部进入机柜后要怎么走，尽量不要弯曲或者绕过一些东西，能从贴着机柜走就贴着机柜走，要考虑到走线的方向不能够影响后来的网络设备的进入，这需要工作人员有一定的可预见能力。
2、剪去多余
根据第一步测算出来的长度进行裁剪。
把多余的剪去，注意要尽量一致避免影响美观，而且要比计算的留出一部分冗余，最好能留上十到十五厘米，其中包括剪去包皮打上配线架的长度。
此时还不需要把线缆从外部放入机柜，因为此时放入会难以理线。
3、接下来开始理线
在线缆根部开始外露的地方开始用扎带绑好。
根据需要把大部分网线扎好就开始用配线板理线，配线板的使用方法就是按照一个约定把线缆从配线板的背部一条条的穿过配线板，在配线板背部按照两根连续的网线一起用扎带扎起来，每两个扎一块儿都要求有一个错位，就是不要并排的扎太多，每两个扎带上下最好。
机房机柜内部理线方法
机房机柜内部理线方法由于机柜型配线架已经成为机房配线架的主体，理线将主要涉及机柜型配线架的美观。
当线缆进入机房后，会沿着桥架进入机柜配线架或壁挂配线架。
理线是指在机房的进线孔至配线架的模块孔之间，将线缆理整齐。
机柜内的水平双绞线位于机柜的后侧。
过去，这些双绞线不进行整理，或进行简单的绑扎后立即上配线架，那时，从机柜的背后看去，水平双绞线就象瀑布一样垂荡在那里，或由数根尼龙扎带随意绑扎在机柜的两侧。
大家关心的重点是每根双绞线的性能测试合格。
随着布线水平的提高，布线系统的工程商已经通过施工工艺及层层把关，有把握达到每根线都能够通过国家标准所要求的99%的性能测试合格率。
这时，人们的注意力就转向了美观。
根据国标，垂直桥架内的线缆每隔1.5米应绑扎一次（防止线缆应重量产生拉力造成线缆变形），对水平桥架内并没有要求。
而终端面板、机柜、配线架、配线箱按照标准必须做到两底角平行，因此布线系统的美观就主要集中在机房内的线缆部分。
机房内的线缆往往会进入机柜配线架或壁挂配线架。
因机柜配线架已经成为布线工程中的主流，在此将主要涉及机柜型配线架的理线工艺。
在机柜正面，生产厂商已经制造出了各种造型的配线架、跳线管理器等部件，其正面的美观已经不成问题。
而机柜后侧的美观，往往不为人们所注意，造成工程完工后施工方（甚至是业主方）不敢让人参观机柜的内部。
在机房内，应当做到每根线从进入机房开始，直到配线架的模块为止，都应做到横平竖直不交叉。
并按电子设备排线的要求，做到每个弯角处都有线缆固定，保证线缆在弯角处有一定的转弯半径，同时做到横平竖直。
上述要求同样适用于机柜后侧。
既然水平双绞线布置成瀑布型已经不再理想，因此对机柜内的水平双绞线就应该进行理线。
综合布线技巧之机柜理线
综合布线技巧之机柜理线在综合布线工程中，机柜理线一向是布线工程的最后一步，也是十分重要的一步，因为机房理线的美观度和专业度很直观的反应了提供综合布线服务商的技术水平。
所以不要因为到了理线的时候就是工程结束的时候，大家就松懈了下来，一定要给项目画上一个完美的句号。
机房内的各种弱电强电线缆往往会进入机柜配线架或壁挂配线架。
在本文中将主要涉及机柜型配线架的理线工艺。
机柜内的水平双绞线位于机柜的后侧。
过去，这些双绞线不进行整理，或进行简单的绑扎后立即上配线架，那时，从机柜的背后看去，水平双绞线就象瀑布一样垂荡在那里，或由数根尼龙扎带随意绑扎在机柜的两侧。
大家关心的重点是每根双绞线的性能测试合格。
随着综合布线水平的提高，布线系统的工程商已经通过施工工艺及层层把关，有把握达到每根线都能够通过性能测试。
这时，人们的注意力就转向了美观。
垂直桥架内的线缆每隔 1.5米应绑扎一次(防止线缆应重量产生拉力造成线缆变形从而影响内部线缆扭绕形成干扰，影响传输质量)，对水平桥架内并没有要求。
而终端面板、机柜、配线架、配线箱按照标准必须做到两底角平行，因此布线系统的美观就主要集中在机房内的线缆部分。
机房内的线缆往往会进入机柜配线架或壁挂配线架。
在本文中将主要涉及机柜型配线架的理线工艺。
在机柜正面，生产厂商已经制造出了各种造型的配线架、跳线管理器等部件，其正面的美观已经不成问题。
而机柜后侧的美观，往往不为人们所注意，造成工程完工后不敢让人参观机柜的内部。
在机房内，应当做到每根线从进入机房开始，直到配线架的模块为止，都应做到横平竖直不交叉。
并按电子设备排线的要求，做到每个弯角处都有线缆固定，保证线缆在弯角处有一定的转弯半径，同时做到横平竖直。
上述要求同样适用于机柜后侧。
既然水平双绞线布置成瀑布型已经不再理想，因此对机柜内的水平双绞线就应该进行理线。
理线的形式也分为很多种，我们我们就给大家介绍几种常见的理线方法。
瀑布造型这是一种比较古老的布线造型，有时还能看到其踪影。
弱电工程网络机柜理线方法
弱电工程网络机柜理线方法1、机柜空间规划1.按照标准42U机柜规划，最上方和最下方各预留4U空间给光纤配线架、IlO配线架专用（如机柜中没有该类配线架则尽量预留，不得占用）。
2、中间的34U空间为配线架、理线器的专用空间；如果该机柜部署有交换机等网络设备，则上半部分为有线网络配线架和理线器，下半部分安装有源网络设备和理线器；1个理线器尽量对应1台配线架或交换机。
3、如果有多台机柜，尽量划分为布线机柜和有源设备机柜。
重设备放在机柜下方，机架和托盘承重；非机架设备考虑托盘安装。
2、机柜进线方式项下走线上走线目安装工地板下固定和敷设电源线和数据线两在天花吊装桥架、序个走线槽、布线，在机柜正下方的地板布线，放线到每个上打孔，方便线缆进入机柜。
机柜。
水容易受影响。
无影响灾对制冷的影响 影响下进风模式的制冷性能。
无影响对机房 要求有高架地板不低于500mm o要求天花梁下到机 装修的 柜顶部的高度大于要求600mm3、机柜内走线方式水平链路网线沿机柜右侧走线，从机柜顶部或底部到达配线架高度后，横向转弯，延伸到配线架的托架上；插座线、大对数、光/电跳线走左侧。
4、理线方式重新理线。
整理十分费力。
Ij正向理线（建议）目□从机房的进线口开始，将序 线缆逐段整理，直到配线架的 模块处为止。
理线后再进行端接和测 试。
夕 可以保证机房内线缆在每 点 点都整齐，且不会出现线缆交 叉。
4 如果线缆本身在穿线时已 点 经损坏，则测试通不过会造成逆向理线从模块开始向机柜外理线。
在配线架的模块端接完毕后 并通过测试后，再进行理线。
测试后，不会因某根双绞线 测试通不过而造成重新理线。
线缆的两端已经固定，线缆 之间会产生大量的交叉、散线，5、理线流程1、理线之前，机柜内配线架全部安装到位，背后装好托架，正面将打印好的标签的面板纸贴在配线架上，全部卸下模块。
2、根据配线架位置，规划走线路由，测算出网线大致长度，同时考虑预留长度，剪掉多于线缆，在线头15-20cm处重新贴上临时标签。
机房及机柜内部的理线方法3
5 沿机柜后侧等距绑扎固定路由理线：先在理线板外侧（无字侧）根部用魔术贴（或尼龙扎带）将穿入理线板的双绞线扎成一束；然后将理线板沿着指定的路由向自己方向平移，平移100mm后在理线板外侧根部用魔术贴（或尼龙扎带）再绑扎一次（防止前次绑扎松动），此时应注意使线束形成圆形，而线束外侧的线应该是理线板外围一圈的线，理线板中间的线在线束的内部，确定后的所有双绞线的相对平行一直要保持到配线架的最远端的模块后侧（即第24个模块后侧）；继续平移理线板200mm左右，在理线板外侧根部用魔术贴（或尼龙扎带）绑扎，注意每根线应保持与前次绑扎时的位置相同，不允许有些线从外层转入内层，也不允许内层线转入外层；依次平移，直到配线架为止；6 平行转到配线架后侧线束固定：在理线过程中，如果旁边遇到桥架上的扎线孔或机柜内的扎线板，则应在绑扎线束的同时将线束绑扎在桥架或机柜上，以免线束下滑；8 第1根线穿出模块孔弯角理线：当平移过程中遇到转弯时，必须让理线板贴近转弯角，在弯角旁顺着转弯，不可以绑扎后再贴上弯角（由于弯角处内侧的线短，外侧的线长，因此如果按直线绑扎后再转弯，弯角处的线束一定会变形）。
这就要求所有的线束必须在现场绑扎，不可以事先绑扎后后再移到现场来；9 每根线抽出时绑扎7) 托架理线：当理线板到达配线架背后的托架上后，先将线束绑扎在托架上，然后向前平移，每到达一个模块前时，将线束绑扎一次，然后分出该模块对应的线号。
此工序应配备2人：1人分线，1人将线从配线架背后拉到配线架正面去（如果模块可以卸下，则将线从模块孔穿到正面去），同时2人唱号核对线号与配线架上的面板编号是否一致；8) 将退出的理线板重新拿到进线口，使用下一个24口配线架的理线表，依次重复1-8，完成下一束线的理线工作，直到全部完成。
多束线理线（分支理线）当机柜内有多个配线架时，每个配线架的线束应分别理线。
但由于机柜内的扎线板宽度有限（一般宽度为100mm），只能并排绑扎3～4束24根的线束，而深度为800mm的机柜内右侧最多能放2根扎线板（机柜内的水平双绞线应从单侧绑扎，以免影响美观），即可能达不到绑扎200根水平双绞线的目标。
机房机柜理线、走线技巧及布线规范
一，打标签工具：理线夹，理线架，桥架固定器，线卡，扎带，胶布，水晶头及线处理设备一套。
尤其重要：标签纸。
基本方法：1、能用理线工具的，不要用手。
2、水晶头跟网线接驳口，必须无缝。
3、能用线卡的，不要用扎带。
4、标签要打好。
5、标签要打好。
6、标签要打好。
二、走线技巧机柜走线，怎么走得好，很大部分都在机柜结构设计阶段就已经决定好了。
一般机柜的走线，有如下技巧：1、使用走线架。
机柜走线架说白了就是有N个齿的1U或者1SU的钣金件，齿的长度有长有短，取决于网络设备的大小和使用线缆的转弯半径。
2、使用线桥。
所谓的线桥就是在机柜中凸出的像个小桥似的半径成型结构，。
可以理解为机柜板子上凸出的可以扎线的地方吧。
一般线桥会出现在如下几个地方：机柜的分舱隔板，立柱，安装设备面板的方孔条等地方。
3、使用绕线盘。
这个和走线架同理，一般用于通讯设备的光纤整理上。
4、灵活运用进（走）线筒。
所谓的进（走）线筒，是指在不同分舱中需要走线时，分舱隔板上的走线的地方。
一般进（走）线筒出现在两个需要相互隔绝的舱，如设备舱与电池舱之间。
5、使用扎带和标签。
这个上面在基本方法里面也提到了，很重要，扎带使用简易灵活，而标签则使得走线后容易辨识，减少维护的难度。
我们来看下机房理线及标签工艺：三、机房内布线规范同一IDC，同一规格机架，布线方式应总体一致，方便日常运维。
核心网络设备，内网接入设备，管理网接入设备等不同角色的网络设备布线都应整齐，光纤和网线不应该挡住网络设备进出风口，不宜预留到机架底部太长，光纤和网线上贴的标签要清晰。
网络设备正面插光纤和网线的方式应尽可能保持一致，对光纤和网线进行摁绑，网络设备背面电源线和网线整齐不杂乱，强弱线缆分开，具有整体感。
1、核心设备布线规范IDC核心网络设备，尤其是内网核心设备，因与TOR互联数量会比较多，因此光纤也会较多。
核心网络设备光纤布放必须整齐，不能横竖乱穿插，机柜内布线美观是网络设备布线规范中重点之一，光纤布放示意图：光纤从设备的左侧或者右侧垂直布放，布放的地方不能挡住网络设备进出风口。
弱电施工方案机柜设备理线工艺要求
设备箱机房理线工艺标准（一）机房电缆整理1.采用线缆沟或预埋管入线时，电缆应从静电地板、机柜底部引入，进入机房后，线缆预留15米后，多余部分可以截断。
预留的线缆必须盘扎整齐，盘弯直径不得小于1米。
2.电缆进入机房，必须整理整齐，要求顺直无绞扭，每隔1m绑扎一次。
3.采用架空电缆走道时，电缆从机房上方引入，线缆必须在每个梯铁上进行绑扎。
4.采用静电地板时，电缆可在地板下灵活布放，但是必须绕开强电强磁场的区域。
再引入机柜时。
5.所有线缆在与设备连接时，均要留有余量，并打号牌或用号管标识，以便维修和管理。
（二）机柜的整理机柜接线必须做到整齐、美观、机柜除了线头所有线缆全部在理线槽内敷设。
1.所有机柜内的跳线两端必须做线标，线标的位置离线缆头10-15cm左右，用小4号字体打印标签，标识必须清楚明确的标示出线缆的走向两端连接的设备及端口。
可用英文字母表示，并在机柜内张贴字母线序走线说明。
设备粘贴标识时，统一粘贴在设备的左上角处，有多台机柜时，必须要对机柜编号，机柜内有多台设备的必须对同型号的设备编号。
2.标识必须牢固，防水耐磨，必须打印，严禁手写标签。
可用1、电脑打印裁剪后，用热缩管缩紧固定。
2、打号机打印线缆号管标示。
3、打字复印单，不干胶纸打印后粘贴在线缆上。
整理机柜的几点原则：要根据系统的拓扑结构和现有设备情况来整理线缆;机柜电源线和信号线、视频线原则上要分开整理;设备的放置要适当，避免相互挤压、避免太高或太低，避免相互距离太近;如果机柜内设备太多，应该对设备加以编号;对每一根线路要在适当的位置注明来源;对不同的连线(如一般视频连接线、信号线、网络等)要有不同的识别方法;编排依据图纸点位编号和图纸对应而不依据顺序随机编号。
概括为一句话说就是：布局清晰，线序规整，标记明确，易于维护。
机柜整理步骤：1. 前期准备首先要通知用户在不影响用户正常工作的情况下进行整理机柜。
然后根据系统的拓扑结构、现有的设备情况、用户数量、用户分组等多种因素勾画出机柜内部的线路走线图和设备位置图。
最全的综合布线工程理线工艺
最全的综合布线工程理线工艺一、整理机柜的几点原则要根据网络的拓扑结构和现有设备情况来整理网线;机柜电源线和网线原则上要分开整理，设备的放置要适当，避免相互挤压、避免太高或太低，避免相互距离太近;如果机柜内设备太多，应该对设备加以编号;对每一根线路要在适当的位置注明来源，对不同的连线(如一般网络连接线、交叉线、专线等)要有不同的识别方法;网线编排依据房间号而不依据人。
概括为一句话说就是：布局清晰，线序规整，标记明确，易于维护。
二、机柜整理步骤1. 前期准备首先要通知用户在不影响用户正常工作的情况下进行整理机柜。
然后根据网络的拓扑结构、现有的设备情况、用户数量、用户分组等多种因素勾画出机柜内部的线路走线图和设备位置图。
接下来准备好所需材料：网络跳线、标签纸、各种型号的塑料扎带。
2. 整理机柜安装机柜：需要我们自己动手做以下三件事：第一，使用随机框带的螺丝和螺母将固定架上紧;第二，将机柜扳倒，把可以活动的轮子安上;第三，根据设备的位置在固定架上调整和添加挡板。
整理线路：将网线分组，组数通常小于或等于机柜后面理线架的个数。
将所有设备的电源线捆扎在一起，将插头从后面的通线孔插入后，通过一个单独的理线架寻找各自的设备。
固定设备：将机柜中的挡板调整到合适的位置，使管理员能够不开机柜门就可以看到所有设备的运转情况，同时根据设备的多少和大小适当地添加挡板。
注意要在挡板间留出一定的空隙。
将机柜内所有用到的交换设备、路由设备按照预先画好的图放置好。
网线贴标：所有网线连接好以后，需要对各网线进行标识，将准备好的即时贴缠绕到网线上，并用笔在其上加以标注(一般注明房间号或作什么用途)，要求标识要简单易懂。
对交叉网线可以通过使用不同颜色的即时贴与一般网线加以区分。
如果设备太多，则要对设备进行分类编号，并对设备贴标。
三、理线工艺简介1、瀑布造型理线这是一种比较古老的布线造型，有时还能看到其踪影。
它采用了“花果山水帘洞”的艺术形象，从配线架的模块上直接将双绞线垂荡下来，分布整齐时有一种很漂亮的层次感（每层24-48根双绞线）。
最全的综合布线工程理线工艺
一、整理机柜的几点原则要根据网络的拓扑结构和现有设备情况来整理网线;机柜电源线和网线原则上要分开整理，设备的放置要适当，避免相互挤压、避免太高或太低，避免相互距离太近;如果机柜内设备太多，应该对设备加以编号;对每一根线路要在适当的位置注明来源，对不同的连线(如一般网络连接线、交叉线、专线等)要有不同的识别方法;网线编排依据房间号而不依据人。
概括为一句话说就是：布局清晰，线序规整，标记明确，易于维护。
二、机柜整理步骤1. 前期准备首先要通知用户在不影响用户正常工作的情况下进行整理机柜。
然后根据网络的拓扑结构、现有的设备情况、用户数量、用户分组等多种因素勾画出机柜内部的线路走线图和设备位置图。
接下来准备好所需材料：网络跳线、标签纸、各种型号的塑料扎带。
2. 整理机柜安装机柜：需要我们自己动手做以下三件事：第一，使用随机框带的螺丝和螺母将固定架上紧;第二，将机柜扳倒，把可以活动的轮子安上;第三，根据设备的位置在固定架上调整和添加挡板。
整理线路：将网线分组，组数通常小于或等于机柜后面理线架的个数。
将所有设备的电源线捆扎在一起，将插头从后面的通线孔插入后，通过一个单独的理线架寻找各自的设备。
固定设备：将机柜中的挡板调整到合适的位置，使管理员能够不开机柜门就可以看到所有设备的运转情况，同时根据设备的多少和大小适当地添加挡板。
注意要在挡板间留出一定的空隙。
将机柜内所有用到的交换设备、路由设备按照预先画好的图放置好。
网线贴标：所有网线连接好以后，需要对各网线进行标识，将准备好的即时贴缠绕到网线上，并用笔在其上加以标注(一般注明房间号或作什么用途)，要求标识要简单易懂。
对交叉网线可以通过使用不同颜色的即时贴与一般网线加以区分。
如果设备太多，则要对设备进行分类编号，并对设备贴标。
三、理线工艺简介1、瀑布造型理线这是一种比较古老的布线造型，有时还能看到其踪影。
它采用了“花果山水帘洞”的艺术形象，从配线架的模块上直接将双绞线垂荡下来，分布整齐时有一种很漂亮的层次感（每层24-48根双绞线）。
机柜内部的理线方法
机柜内部的理线方法由于机柜型配线架已经成为机房配线架的主体，理线将主要涉及机柜型配线架的美观。
当线缆进入机房后，会沿着桥架进入机柜配线架或壁挂配线架。
理线是指在机房的进线孔至配线架的模块孔之间，将线缆理整齐。
早期的布线工程中不考虑理线，原因是那时的布线成功概率不高（听说1994年有些布线工程仅达到65%左右），需要更换线缆和沿线缆检查故障位置。
机柜内的水平双绞线位于机柜的后侧。
过去，这些双绞线不进行整理，或进行简单的绑扎后立即上配线架，那时，从机柜的背后看去，水平双绞线就象瀑布一样垂荡在那里，或由数根尼龙扎带随意绑扎在机柜的两侧。
大家关心的重点是每根双绞线的性能测试合格。
随着布线水平的提高，布线系统的工程商已经通过施工工艺及层层把关，有把握达到每根线都能够通过国家标准所要求的99%的性能测试合格率。
这时，人们的注意力就转向了美观。
根据国标，垂直桥架内的线缆每隔1.5米应绑扎一次（防止线缆应重量产生拉力造成线缆变形），对水平桥架内并没有要求。
而终端面板、机柜、配线架、配线箱按照标准必须做到两底角平行，因此布线系统的美观就主要集中在机房内的线缆部分。
机房内的线缆往往会进入机柜配线架或壁挂配线架。
因机柜配线架已经成为布线工程中的主流，在此将主要涉及机柜型配线架的理线工艺。
在机柜正面，生产厂商已经制造出了各种造型的配线架、跳线管理器等部件，其正面的美观已经不成问题。
而机柜后侧的美观，往往不为人们所注意，造成工程完工后施工方（甚至是业主方）不敢让人参观机柜的内部。
在机房内，应当做到每根线从进入机房开始，直到配线架的模块为止，都应做到横平竖直不交叉。
并按电子设备排线的要求，做到每个弯角处都有线缆固定，保证线缆在弯角处有一定的转弯半径，同时做到横平竖直。
上述要求同样适用于机柜后侧。
既然水平双绞线布置成瀑布型已经不再理想，因此对机柜内的水平双绞线就应该进行理线。
理线这一名词已经在许多施工人员口中听到，但其含意却各不一样，其原因在于理线的工艺手法不一样。
机房及机柜内部的理线方法
A-E的编号后大功告成。
理线板是一块25孔方板（对应于24口配线架的合适尺寸5×5孔理线板，也可以选用4×6、8×8等规格），单面写字，每孔可以穿1根水平双绞线。
可以想象：当双绞线穿入理线板后，彼此之间的相对位置就基本固定，根据其位置进行绑扎时不容易出现大的错位现象，更不易出现线缆的交叉现象。
1.1.6 常见的理线表理线板需使用相应的理线表配合理线。
理线表是一张人为定义的表格，当使用24口配线架2可以使用5×5理线板，该理线表为5行5列的表格，每个单元格对应一个孔。
理线表的填写方法可以有多种，每种填写方法对应于一种排列顺序。
在右图中介绍了其中一种排列顺序（孔内数字代表配线架上的模块编号），它的特点是在配线架背后的每根线全部水平平行排列。
在实际填写理线表时，应将与配线架1-24口对应的线缆线号填入理线表，这样线号与配线架的模块号就一一对应。
在一般情况下，当配线架布置图完成后，可使用EXCEL的联动功能，自动形成针对每个配线架的理线表。
理线表的构成可以根据机柜配线架的进线方向和出线方法双重确定：理线表（全部水平排列）目标：使用24口1U配线架，线缆从配线架的右后侧（从配线架背面看）转向配线架，双绞线从线束的底部抽出转向配线架，保证顶部的双绞线一直排列到最后的21～24号模块。
注：图中的1-24编号为配线架模块的编号，不是真正所需填入的、与配线架模块号一一对应的线号。
1. 右进上出理线表这种理线表的排列参见右图。
它的特点是从机柜后侧向前看，双绞线从配线架的右侧进入配线架背后的托线架上，整束双绞线从上方开始出现，1号线进入最右侧的第1个模块孔，依次类推，最后24号线进入最左侧的模块孔。
特点：整束线底面与托线架完全平行。
A表右进上出理线表2. 右进下出理线表这种理线表的排列参见右图。
它的特点是从机柜后侧向前看，双绞线从配线架的右侧进入配线架背后的托线架上，整束双绞线从下方开始出现，1号线进入最右侧的第1个模块孔，依次类推，最后24号线进入最左侧的模块孔。
【经典】机房、机柜内部理线方法
【经典】机房、机柜内部理线⽅法作者：曾松鸣技术经理德特威勒电缆系统（上海）有限公司由于机柜型配线架已经成为机房配线架的主体，理线将主要涉及机柜型配线架的美观。
当线缆进⼊机房后，会沿着桥架进⼊机柜配线架或壁挂配线架。
理线是指在机房的进线孔⾄配线架的模块孔之间，将线缆理整齐。
机柜内的⽔平双绞线位于机柜的后侧。
过去，这些双绞线不进⾏整理，或进⾏简单的绑扎后⽴即上配线架，那时，从机柜的背后看去，⽔平双绞线就象瀑布⼀样垂荡在那⾥，或由数根尼龙扎带随意绑扎在机柜的两侧。
⼤家关⼼的重点是每根双绞线的性能测试合格。
随着布线⽔平的提⾼，布线系统的⼯程商已经通过施⼯⼯艺及层层把关，有把握达到每根线都能够通过国家标准所要求的99%的性能测试合格率。
这时，⼈们的注意⼒就转向了美观。
根据国标，垂直桥架内的线缆每隔1.5⽶应绑扎⼀次（防⽌线缆应重量产⽣拉⼒造成线缆变形），对⽔平桥架内并没有要求。
⽽终端⾯板、机柜、配线架、配线箱按照标准必须做到两底⾓平⾏，因此布线系统的美观就主要集中在机房内的线缆部分。
机房内的线缆往往会进⼊机柜配线架或壁挂配线架。
因机柜配线架已经成为布线⼯程中的主流，在此将主要涉及机柜型配线架的理线⼯艺。
在机柜正⾯，⽣产⼚商已经制造出了各种造型的配线架、跳线管理器等部件，其正⾯的美观已经不成问题。
⽽机柜后侧的美观，往往不为⼈们所注意，造成⼯程完⼯后施⼯⽅（甚⾄是业主⽅）不敢让⼈参观机柜的内部。
在机房内，应当做到每根线从进⼊机房开始，直到配线架的模块为⽌，都应做到横平竖直不交叉。
并按电⼦设备排线的要求，做到每个弯⾓处都有线缆固定，保证线缆在弯⾓处有⼀定的转弯半径，同时做到横平竖直。
上述要求同样适⽤于机柜后侧。
既然⽔平双绞线布置成瀑布型已经不再理想，因此对机柜内的⽔平双绞线就应该进⾏理线。
理线这⼀名词已经在许多施⼯⼈员⼝中听到，但其含意却各不⼀样，其原因在于理线的⼯艺⼿法不⼀样。
1 三种理线⼯艺简介为了做到线缆美观，笔者看到过三种理线效果：瀑布造型理线这是⼀种⽐较古⽼的布线造型，有时还能看到其踪影。
机柜理线方法
（本文是对《从工程商角度看布线》一文中7.5节：“机柜理线”的修改和补充，也是尚未完稿的《布线精解》（暂用名）中级篇的第8.6节。
因在工程中需要使用，在此单独成文）由于机柜型配线架已经成为机房配线架的主体，理线将主要涉及机柜型配线架的美观。
当线缆进入机房后，会沿着桥架进入机柜配线架或壁挂配线架。
理线是指在机房的进线孔至配线架的模块孔之间，将线缆理整齐。
早期的布线工程中不考虑理线，原因是那时的布线成功概率不高（听说1994年有些布线工程仅达到65%左右），需要更换线缆和沿线缆检查故障位置。
机柜内的水平双绞线位于机柜的后侧。
过去，这些双绞线不进行整理，或进行简单的绑扎后立即上配线架，那时，从机柜的背后看去，水平双绞线就象瀑布一样垂荡在那里，或由数根尼龙扎带随意绑扎在机柜的两侧。
大家关心的重点是每根双绞线的性能测试合格。
随着布线水平的提高，布线系统的工程商已经通过施工工艺及层层把关，有把握达到每根线都能够通过国家标准所要求的99%的性能测试合格率。
这时，人们的注意力就转向了美观。
根据国标，垂直桥架内的线缆每隔1.5米应绑扎一次（防止线缆应重量产生拉力造成线缆变形），对水平桥架内并没有要求。
而终端面板、机柜、配线架、配线箱按照标准必须做到两底角平行，因此布线系统的美观就主要集中在机房内的线缆部分。
机房内的线缆往往会进入机柜配线架或壁挂配线架。
因机柜配线架已经成为布线工程中的主流，在此将主要涉及机柜型配线架的理线工艺。
在机柜正面，生产厂商已经制造出了各种造型的配线架、跳线管理器等部件，其正面的美观已经不成问题。
而机柜后侧的美观，往往不为人们所注意，造成工程完工后施工方（甚至是业主方）不敢让人参观机柜的内部。
在机房内，应当做到每根线从进入机房开始，直到配线架的模块为止，都应做到横平竖直不交叉。
并按电子设备排线的要求，做到每个弯角处都有线缆固定，保证线缆在弯角处有一定的转弯半径，同时做到横平竖直。
上述要求同样适用于机柜后侧。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机柜理线工艺
机柜整理中重要的一环就是机柜理线，常见的理线工艺有三种：
一、瀑布造型
这是一种比较古老的布线造型，有时还能看到其踪影。
它采用了“花果山水帘洞”的艺术形象，从配线架的模块上直接将双绞线垂荡下来，分布整齐时有一种很漂亮的层次感(每层24-48根双绞线)。
这种造型的优点是节省理线人工，缺点则比较多。
例如：
(1)、安装网络设备时容易破坏造型，甚至出现不易将网络设备安装到位的现象；
(2)、每根双绞线的重量全部变成拉力，作用在模块的后侧。
如果在端接点之前没有(3)、对双绞线进行绑扎，那么这一拉力有可能会在数月、数年后将模块与双绞线分离，引起断线故障；
(4)、万一在该配线架中某一个模块需要重新端接，那维护人员只能探入“水帘”内进行施工，有时会身披数十根双绞线，而且因双向没有光源，造成端接时看不清。
二、逆向理线
逆向理线是在配线架的模块端接完毕后，并通过测试后，再进行机柜理线。
其方法是从模块开始向机柜外理线，同时桥架内也进行理线。
这样做的优点是理线在测试后，不会因某根双绞线测试通不过而造成重新理线，而缺点是由于两端(进线口和配线架)已经固定，在机房内的某一处必然会出现大量的乱线(一般在机柜的底部)。
逆向理线一般为人工理线，凭借肉眼和双手完成理线。
逆向理线的优点是测试已经完成，不必担心机柜后侧的线缆长度。
而缺点是因为线缆的两端已经固定，线缆之间会产生大量的交叉，要想理整齐十分费力，而且在两个固定端之间必然有一处的双绞线是散乱的，这一处往往在地板下(下进线时)或天花上(上进线时)。
三、正向理线
正向理线是在配线架端接前进行理线。
它从机房的进线口开始，将线缆逐段整理，直到配线架的模块处为止。
在理线后再进行端接和测试。
正向理线所要达到的目标是：
自机房(或机房网络区)的进线口至配线机柜的水平双绞线以每个16/24/32/48口配线架为单位，形成一束束的水平双绞线线束，每束线内所有的双绞线全部平行(在短距离内的双绞线平行所产生的线间串扰不会影响总体性能，因为桥架和电线管中铺设着每根双绞线的大部分，这部分是散放的，是不平行的)，各线束之间全部平行；核对无误后固定在模块后的托线架上或穿入配线架。
