机柜理线详细介绍
机柜理线的做法
一、机房布线技巧线缆在敷设前，必须使用标签标明每根线缆的起始位置以及信息点的编号；在机房内，应当做到每根线从进入机房开始，直到配线架的模块为止，都应灵活利用用固线器或者尼龙扎带，做到横平竖直不交叉；并按电子设备排线的要求，做到每个弯角处都有线缆固定，保证线缆在弯角处有一定的转弯半径，同时做到横平竖直。
进入机柜的所有线缆必须从机柜的上方或下方的进线孔敷设，跨机柜走线时，同样需要穿过机柜上线孔或下线孔进行敷设。
二、机柜理线技巧从桥架上方或下方进入机柜再到各个配线架或设备的线缆必须顺畅，不允许线缆交叉，沿机柜后方两侧立杆向上或者向下引入配线架；机柜内每一层配线架的线缆造型要统一，机柜内每一次线缆绑扎要在统一平面上。
1、工作开始前需要准备的工具有：理线板、理线夹、扎带、标签纸、线缆端接工具等，还需准备一张自制理线表，将机柜内所有设备的安装位置及所有线缆的接入位置进行规划，这样才能从线缆一进入机柜便可按已规划好的位置进行分别绑扎。
2、线缆进入机柜后，根据机柜内配线架或者交换机的摆放位置，线缆按照规划好的接入顺序，由最上面的配线架接入线缆，按顺序往下进行分组及整理绑扎；首先将接入第一个配线架的线缆用理线板进行定位；按照顺序将线缆穿过理线板，每隔20Cm绑扎一处并固定在机柜内的扎线板上，注意绑扎时每根线保持与前次绑扎的位置相同，不能出现有些线由外层转入内层，绑扎时松紧度要适宜，太松会导致线缆移位，太紧会对线缆造成伤害。
3、当线束绑扎至配线架背后的托架上后，先将线束绑扎在托架上，从线束根部按照接入线缆的顺序，每两根绑扎在一起，然后根据规划好的走线线路由，对每根线缆长度进行测量后（此处特别注意线缆测量，需要预留减去线缆皮打上配线架的长度）；剪掉多余的线，每剪掉一根线缆必须重新贴上标签，标签需要贴在线缆弯曲处，并保持同一高度和朝向。
4、线缆裁剪后就可以将线缆打入配线架，打接模块需要认真、细心，否则会出现模块打接不成功，如果出现打接不成功，要小心处理，避免实施工程中出现线缆二次剥线。
机房机柜内的空间规划及理线方法
机房机柜内的空间规划及理线方法机房机柜内的空间规划及理线方法我们做弱电工程的都需要规划机柜内的设备摆放顺序，如何做好网格机房机柜、机架内的空间规划呢?本文的思路大家可以参考一下。
一、规划说明网格机房机柜、机架(以下简称机柜)均按照标准的42U机柜考虑。
其中最上方的4U空间为光纤配线架专用，最下方的4U为110配线架专用，这两种配线架排布和打接时均按由上至下的先后顺序排列(如个别机柜中没有该类配线架则空间预留，不得占用);另外中间的34U空间为24口模块式配线架、理线器以及交换机的专用空间，该部分空间中24口模块式配线架及其相应的理线器占用下半部分，由上至下按照有线网络、设备管理网络、无线网络、有线电话的顺序排布; 中间的34U空间的上半部分由交换机及其理线器占用，由上至下按照有线电话、无线网络、设备管理网络、有线网络的顺序排布;其中配线架、交换机以及理线器的具体占用空间和排列由施工单位自行安排，但24口模块式配线架的最大数量为8个，超出该数量则在下一台机柜中同步安装配线架、理线器和交换机。
二、具体设计如有一个竖井存在两个或多个机柜，应将第一个机柜上打齐有线网络及电话，将设备管理网络及无线网络打到第二个机柜上。
具体如下图所示：竖井内一个机柜的排列三、网格机房机柜及机架安装金属底座及线缆固线方式机柜采用下进线方式机柜下方应安装金属底座，标准底座尺寸为(600*600*300)mm，要求在金属底座内预留的线缆应能环绕底座内空间一圈(均为1.5米)。
底座边缘尺寸及颜色应与机柜相同。
如下图所示：机柜采用上进线方式由于弱电井内的空间限制及甲方要求不能拆分网格机房的机柜应采用上进线方式。
机柜底部不得用金属底座固定，机柜应平行紧凑放置，不得将机柜左右横梁固定，应在机柜底部安装滑轮便于前后移动。
每个机柜上空应有独立的上进线预留空间，预留空间可以自行定制金属箱体或者安装宽桥架。
机柜上空预留线缆应考虑前后移动机柜的距离，移动时上空线缆应随动。
机房及机柜内部的理线方法
机房及机柜内部的理线方法1.预先规划：在布线前应进行详细的规划，确定网络设备及线缆的位置和数量。
根据机房的实际情况，合理划分机柜的位置、大小和布局，确保每个机柜都能充分利用空间。
2.使用合适的线缆：选择合适的线缆对于机房的理线至关重要。
常用的网络线缆有光纤、网线和电缆等。
根据不同的网络设备和需求，选取相应规格和类型的线缆，并确保线缆的质量和兼容性。
3.采用正规的线缆标识：对于机房中大量的线缆，使用线缆标识可以有效地管理和维护。
可以为每个线缆进行标号或使用颜色来区分不同用途的线缆，这样可以方便后续的查找和维护。
4.合理布置线缆走向：再理线时，应尽量减少线缆之间的交叉和缠绕，避免产生信号干扰。
可以利用线缆托盘或线缆槽将线缆固定在机柜的顶板和底板上，使线缆整齐有序地走向各个网络设备。
5.使用缆线管理工具：为了保持线缆的整洁和安全，可以使用缆线管理工具来固定线缆。
例如，使用缆线束带、缆线固定夹等工具将线缆固定在机柜的内部，避免线缆松动或垂挂。
6.管理冗余线缆：机房中常常会有一定数量的冗余线缆，为了保持机柜内部的整洁，可以将冗余线缆收起来并统一管理。
可以使用线缆收纳盒或收纳袋将冗余线缆整理好并放置在机柜内的指定位置。
7.定期检查和维护：机房及机柜内部的理线需要定期检查和维护，确保线缆的连接和布线没有松动或损坏。
可以定期清理机柜内的灰尘和杂物，保持机柜的通风和散热效果。
总结起来，机房及机柜内部的理线方法包括预先规划、使用合适的线缆、采用正规的线缆标识、合理布置线缆走向、使用缆线管理工具、管理冗余线缆以及定期检查和维护。
通过合理的理线方法，可以保持机柜内部的整洁和有序，提高机房的工作效率和安全性。
机柜,机柜配件理线环介绍

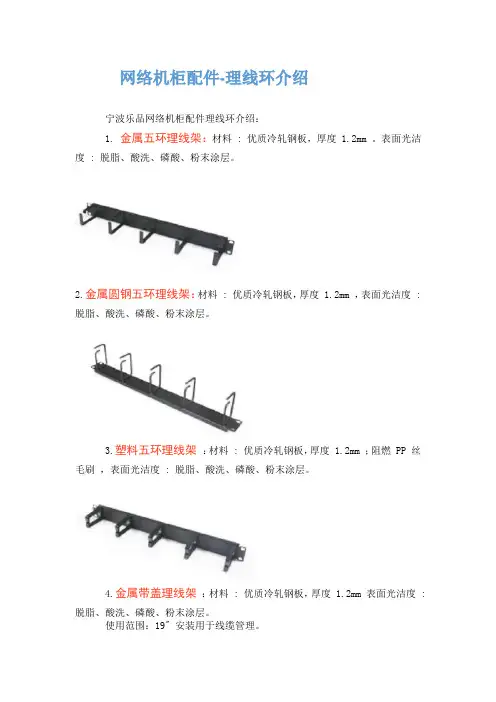

网络机柜配件-理线环介绍
宁波乐品网络机柜配件理线环介绍：
1.金属五环理线架：材料 : 优质冷轧钢板，厚度 1.2mm 。
表面光洁
度 : 脱脂、酸洗、磷酸、粉末涂层。
2.金属圆钢五环理线架：材料 : 优质冷轧钢板，厚度 1.2mm ，表面光洁度 : 脱脂、酸洗、磷酸、粉末涂层。
3.塑料五环理线架：材料 : 优质冷轧钢板，厚度 1.2mm ；阻燃 PP 丝毛刷，表面光洁度 : 脱脂、酸洗、磷酸、粉末涂层。
4.金属带盖理线架：材料 : 优质冷轧钢板，厚度 1.2mm 表面光洁度 :
脱脂、酸洗、磷酸、粉末涂层。
使用范围：19" 安装用于线缆管理。
5.塑料五环理线架：材料 : 优质冷轧钢板，厚度 1.2mm ，表面光洁度 : 脱
脂、酸洗、磷酸、粉末涂层。
6.塑料五环双面理线架:材料 : 优质冷轧钢板，厚度 1.2mm ，表面光洁度 : 脱脂、酸洗、磷酸、粉末涂层。
使用范围：19" 安装用于线缆管理
7.指型理线架:材料 : 优质冷轧钢板，厚度 1.2mm ，表面光洁度 : 脱
脂、酸洗、磷酸、粉末涂层。
使用范围：19" 安装用于线缆管理。
8.带孔指型理线架：材料 : 优质冷轧钢板，厚度 1.2mm 表面光洁度 : 脱脂、酸洗、磷酸、粉末涂层。
使用范围：19" 安装用于线缆管理。
史上最全的弱电工程机柜理线工艺方法
史上最全的弱电工程机柜理线工艺方法前言：由于机柜型配线架已经成为机房配线架的主体，理线将主要涉及机柜型配线架的美观。
当线缆进入机房后，会沿着桥架进入机柜配线架或壁挂配线架。
理线是指在机房的进线孔至配线架的模块孔之间，将线缆理整齐。
机柜内的水平双绞线位于机柜的后侧。
过去，这些双绞线不进行整理，或进行简单的绑扎后立即上配线架，那时，从机柜的背后看去，水平双绞线就象瀑布一样垂荡在那里，或由数根尼龙扎带随意绑扎在机柜的两侧。
大家关心的重点是每根双绞线的性能测试合格。
随着布线水平的提高，布线系统的工程商已经通过施工工艺及层层把关，有把握达到每根线都能够通过国家标准所要求的99%的性能测试合格率。
这时，人们的注意力就转向了美观。
根据国标，垂直桥架内的线缆每隔1.5米应绑扎一次（防止线缆应重量产生拉力造成线缆变形），对水平桥架内并没有要求。
而终端面板、机柜、配线架、配线箱按照标准必须做到两底角平行，因此布线系统的美观就主要集中在机房内的线缆部分。
机房内的线缆往往会进入机柜配线架或壁挂配线架。
因机柜配线架已经成为布线工程中的主流，在此将主要涉及机柜型配线架的理线工艺。
在机柜正面，生产厂商已经制造出了各种造型的配线架、跳线管理器等部件，其正面的美观已经不成问题。
而机柜后侧的美观，往往不为人们所注意，造成工程完工后施工方（甚至是业主方）不敢让人参观机柜的内部。
在机房内，应当做到每根线从进入机房开始，直到配线架的模块为止，都应做到横平竖直不交叉。
并按电子设备排线的要求，做到每个弯角处都有线缆固定，保证线缆在弯角处有一定的转弯半径，同时做到横平竖直。
上述要求同样适用于机柜后侧。
既然水平双绞线布置成瀑布型已经不再理想，因此对机柜内的水平双绞线就应该进行理线。
理线这一名词已经在许多施工人员口中听到，但其含意却各不一样，其原因在于理线的工艺手法不一样。
1 三种理线工艺简介为了做到线缆美观，笔者看到过三种理线效果：瀑布造型理线这是一种比较古老的布线造型，有时还能看到其踪影。
布线之机柜理线：逆向理线和正向理线
90年代综合布线技术刚开始在国内兴起时，布线工程施工完毕后，基本都不敢让领导到机柜背部参观，因为那种水帘瀑布型布线的奇观不是每个领导都能够承受得起的。
瀑布型布线由于双绞线在配线架背部是自然垂荡摆放，绑扎固定没有规则，使得每根双绞线的重量全部承压在模块的IDC端子口。
无论前期施工时端接得多牢固，时间长了后，该承压的重量拉力也容易使得双绞线松脱模块的IDC端子，引起链路通信中断的故障。
需要进行故障排除时，由于双绞线都是杂乱无章的随意摆放，再加上，当时的布线标识系统应用比较薄弱，别说是快速的，连准确的找出那条才是故障链路的双绞线都比较困难。
这种瀑布型的布线根本无理线技巧可言，为布线工程后期的维护和管理带来了极大的不方便性。
随着信息技术的飞速发展，人们对网络信息的可靠性和稳定性越来越重视。
到了2000年初，人们对综合布线技术的应用有了很大的改观，不单纯是对产品质量要求提高了，也越来越重视布线工程的施工规范。
如果布线测试结果指标达不到标准规定的要求，测试不通过，布线工程施工可判为不合格，也就意味着工程验收不通过。
一个规范的布线工程，机柜正面的配线架端口与交换机的端口一一对应，跳线完毕后做好醒目的标识、美观的连接，机柜背部的双绞线也是均匀的、整齐的分布在机柜左右两侧的立柱，并使用尼龙扎带有条不紊地绑扎固定。
从外观看，可以说是赏心悦目的工程案例。
到了2000年后期，用户对布线技术的应用提出了一些新的要求，特别是维护和管理方面。
我们要知道，布线系统的生命周期有十几年，甚至二十几年，布线工程不是施工完毕就没事了，后期的维护和管理将是漫长的。
尤其对于网络信息系统，最重要的是快速的故障恢复。
管理人员可能都会碰到过一种情况，当某条链路出现中断故障时，在排除故障的过程中，有可能需要将该链路的配线架端口的模块拆下来重新打线或者更换新的模块。
一般的情况下，有两种做法：一种是，对于抽拉式的铜缆配线架，可将整个铜缆配线架抽拉出来做检查判断;另一种方式就是，走到机柜背部用工具将模块扣下来做故障排除检查。
机房机柜内的空间规划及理线方法
机房机柜内的空间规划及理线方法机房机柜内的空间规划及理线方法我们做弱电工程的都需要规划机柜内的设备摆放顺序，如何做好网格机房机柜、机架内的空间规划呢?本文的思路大家可以参考一下。
一、规划说明网格机房机柜、机架(以下简称机柜)均按照标准的42U机柜考虑。
其中最上方的4U空间为光纤配线架专用，最下方的4U为110配线架专用，这两种配线架排布和打接时均按由上至下的先后顺序排列(如个别机柜中没有该类配线架则空间预留，不得占用);另外中间的34U空间为24口模块式配线架、理线器以及交换机的专用空间，该部分空间中24口模块式配线架及其相应的理线器占用下半部分，由上至下按照有线网络、设备管理网络、无线网络、有线电话的顺序排布; 中间的34U空间的上半部分由交换机及其理线器占用，由上至下按照有线电话、无线网络、设备管理网络、有线网络的顺序排布;其中配线架、交换机以及理线器的具体占用空间和排列由施工单位自行安排，但24口模块式配线架的最大数量为8个，超出该数量则在下一台机柜中同步安装配线架、理线器和交换机。
二、具体设计如有一个竖井存在两个或多个机柜，应将第一个机柜上打齐有线网络及电话，将设备管理网络及无线网络打到第二个机柜上。
具体如下图所示：竖井内一个机柜的排列三、网格机房机柜及机架安装金属底座及线缆固线方式机柜采用下进线方式机柜下方应安装金属底座，标准底座尺寸为(600*600*300)mm，要求在金属底座内预留的线缆应能环绕底座内空间一圈(均为1.5米)。
底座边缘尺寸及颜色应与机柜相同。
如下图所示：机柜采用上进线方式由于弱电井内的空间限制及甲方要求不能拆分网格机房的机柜应采用上进线方式。
机柜底部不得用金属底座固定，机柜应平行紧凑放置，不得将机柜左右横梁固定，应在机柜底部安装滑轮便于前后移动。
每个机柜上空应有独立的上进线预留空间，预留空间可以自行定制金属箱体或者安装宽桥架。
机柜上空预留线缆应考虑前后移动机柜的距离，移动时上空线缆应随动。
机房及机柜内部的理线方法42385
机房及机柜内部的理线方法（本文是对《从工程商角度看布线》一文中7.5节：“机柜理线”的修改和补充，也是尚未完稿的《布线精解》（暂用名）中级篇的第8.6节。
因在工程中需要使用，在此单独成文）由于机柜型配线架已经成为机房配线架的主体，理线将主要涉及机柜型配线架的美观。
当线缆进入机房后，会沿着桥架进入机柜配线架或壁挂配线架。
理线是指在机房的进线孔至配线架的模块孔之间，将线缆理整齐。
早期的布线工程中不考虑理线，原因是那时的布线成功概率不高（听说1994年有些布线工程仅达到65%左右），需要更换线缆和沿线缆检查故障位置。
机柜内的水平双绞线位于机柜的后侧。
过去，这些双绞线不进行整理，或进行简单的绑扎后立即上配线架，那时，从机柜的背后看去，水平双绞线就象瀑布一样垂荡在那里，或由数根尼龙扎带随意绑扎在机柜的两侧。
大家关心的重点是每根双绞线的性能测试合格。
随着布线水平的提高，布线系统的工程商已经通过施工工艺及层层把关，有把握达到每根线都能够通过国家标准所要求的99%的性能测试合格率。
这时，人们的注意力就转向了美观。
根据国标，垂直桥架内的线缆每隔1.5米应绑扎一次（防止线缆应重量产生拉力造成线缆变形），对水平桥架内并没有要求。
而终端面板、机柜、配线架、配线箱按照标准必须做到两底角平行，因此布线系统的美观就主要集中在机房内的线缆部分。
机房内的线缆往往会进入机柜配线架或壁挂配线架。
因机柜配线架已经成为布线工程中的主流，在此将主要涉及机柜型配线架的理线工艺。
在机柜正面，生产厂商已经制造出了各种造型的配线架、跳线管理器等部件，其正面的美观已经不成问题。
而机柜后侧的美观，往往不为人们所注意，造成工程完工后施工方（甚至是业主方）不敢让人参观机柜的内部。
在机房内，应当做到每根线从进入机房开始，直到配线架的模块为止，都应做到横平竖直不交叉。
并按电子设备排线的要求，做到每个弯角处都有线缆固定，保证线缆在弯角处有一定的转弯半径，同时做到横平竖直。
机房机柜内部理线方法
机房机柜内部理线方法由于机柜型配线架已经成为机房配线架的主体，理线将主要涉及机柜型配线架的美观。
当线缆进入机房后，会沿着桥架进入机柜配线架或壁挂配线架。
理线是指在机房的进线孔至配线架的模块孔之间，将线缆理整齐。
机柜内的水平双绞线位于机柜的后侧。
过去，这些双绞线不进行整理，或进行简单的绑扎后立即上配线架，那时，从机柜的背后看去，水平双绞线就象瀑布一样垂荡在那里，或由数根尼龙扎带随意绑扎在机柜的两侧。
大家关心的重点是每根双绞线的性能测试合格。
随着布线水平的提高，布线系统的工程商已经通过施工工艺及层层把关，有把握达到每根线都能够通过国家标准所要求的99%的性能测试合格率。
这时，人们的注意力就转向了美观。
根据国标，垂直桥架内的线缆每隔1.5米应绑扎一次（防止线缆应重量产生拉力造成线缆变形），对水平桥架内并没有要求。
而终端面板、机柜、配线架、配线箱按照标准必须做到两底角平行，因此布线系统的美观就主要集中在机房内的线缆部分。
机房内的线缆往往会进入机柜配线架或壁挂配线架。
因机柜配线架已经成为布线工程中的主流，在此将主要涉及机柜型配线架的理线工艺。
在机柜正面，生产厂商已经制造出了各种造型的配线架、跳线管理器等部件，其正面的美观已经不成问题。
而机柜后侧的美观，往往不为人们所注意，造成工程完工后施工方（甚至是业主方）不敢让人参观机柜的内部。
在机房内，应当做到每根线从进入机房开始，直到配线架的模块为止，都应做到横平竖直不交叉。
并按电子设备排线的要求，做到每个弯角处都有线缆固定，保证线缆在弯角处有一定的转弯半径，同时做到横平竖直。
上述要求同样适用于机柜后侧。
既然水平双绞线布置成瀑布型已经不再理想，因此对机柜内的水平双绞线就应该进行理线。
机房及机柜内部的理线方法
机房及机柜内部的理线方法
在机房及机柜内部进行理线是为了保持设备有序、整洁，并确保网络连接和电线布局的合理性，以提高设备的工作效率和安全性。
以下是机房及机柜内部的理线方法：
1. 清理杂物：首先，清理机房及机柜内部的杂物，包括旧电缆、空盒子和其他不需要的设备等。
确保机房内干净整洁，没有不必要的杂物。
2. 电线标签：对所有电线进行标签，标明其所连接的设备名称和功能，这样有利于日后维护和故障排除。
3. 分类布线：根据功能和需求，将不同类型的电线和网络连接线进行分类布线，并使用固定夹具或绑扎带将其固定在机柜内部。
可以使用不同颜色的电线固定夹具来区分不同类型的电线，以便于识别和修改。
4. 避免交叉线、交叉干扰：在布线过程中，避免电线之间交叉布置，尽量保持电线的分开、平行和整齐，以减少交叉干扰和杂乱。
5. 使用标签和标识：为了方便管理和维护，可以使用标签和标识来标明每个设备的位置和功能。
这有利于在需要检修或更换设备时，快速定位和操作相应的设备。
6. 留有余线：为了日后维护、调整和扩展，应在电线安装时留有一定的余线长度。
这样可以避免电缆拉紧或过松，并方便后续的调整和更换。
7. 网线布线技巧：对于网络线缆的布线，应尽量避免和电源线平行布置，以减少干扰。
同时，还要避免网线过长或过短，合理安排网线的弯曲和延伸，以保证网络信号的稳定传输。
8. 安全标识：在机房及机柜内部，可以设置一些安全标识，如电线警示标识、紧急通道标识等，以提醒工作人员注意安全事项和紧急通道的位置。
总之，在机房及机柜内部进行理线时，要注重整洁、有序和安全，以确保设备的正常运行和维护的便利性。
机柜理线方案
机柜理线方案随着信息技术的快速发展，各行各业都离不开数据中心的支持和运营。
机柜理线作为数据中心中的重要组成部分，是确保网络设备和服务器正常运行的关键环节。
为了提高数据中心的稳定性和效率，制定一个科学的机柜理线方案是至关重要的。
一、机柜规划和布线在制定机柜理线方案之前，首先需要进行机柜规划和布线。
通过全面评估数据中心的需求和现有设备的情况，确定机柜数量、位置和布线路径。
合理规划机柜的数量和位置可以充分利用空间，提高设备的集中度和运维效率。
根据机柜布线路径，需要进行光缆和电缆的规划和敷设工作。
对于光缆，需要根据网络需求选用合适的光纤类型和规格，保证信号传输质量和距离。
对于电缆，要根据设备的功耗和电源需求选择合适的电缆规格，并遵循相关安全规范进行敷设。
二、机柜装配和整理机柜装配是机柜理线方案中的重要环节。
在进行机柜装配时，需要注意以下几个方面：1. 设备安装顺序：按照设备的功耗、重量和重要性的大小顺序进行装配，确保设备的稳定性和安全性。
2. 线缆整理：光缆和电缆在机柜内部要进行整理，避免交叉干扰和安全隐患。
可以使用尼龙扎带或机柜管理配件进行线缆整理，使机柜内部更加整洁。
3. 散热和通风：为了保证设备的正常运行，机柜内部应具备良好的散热和通风环境。
可以根据机柜的安装位置和设备的散热要求选择合适的散热装置，以保持设备的稳定运行。
三、标识和记录为了方便日常管理和故障排查，标识和记录是机柜理线方案中不可或缺的环节。
可以在机柜上设置标识牌，标明机柜的编号、所属部门和设备类型等信息。
同时，还可以维护一份机柜设备清单，详细记录每个机柜内设备的型号、序列号和安装日期等信息，以便于后期跟踪管理。
四、维护和更新机柜理线工作并不是一次性的，需要进行定期的维护和更新。
首先，要定期检查机柜内部的线缆连接是否牢固，有无松动和断裂。
其次，要及时清理机柜内部的灰尘和杂物，以确保设备的正常散热和运行。
另外，当有新设备加入或老设备更换时，应及时调整机柜内部的布局和连接，确保设备的安全和性能。
综合布线技巧之机柜理线
综合布线技巧之机柜理线在综合布线工程中，机柜理线一向是布线工程的最后一步，也是十分重要的一步，因为机房理线的美观度和专业度很直观的反应了提供综合布线服务商的技术水平。
所以不要因为到了理线的时候就是工程结束的时候，大家就松懈了下来，一定要给项目画上一个完美的句号。
机房内的各种弱电强电线缆往往会进入机柜配线架或壁挂配线架。
在本文中将主要涉及机柜型配线架的理线工艺。
机柜内的水平双绞线位于机柜的后侧。
过去，这些双绞线不进行整理，或进行简单的绑扎后立即上配线架，那时，从机柜的背后看去，水平双绞线就象瀑布一样垂荡在那里，或由数根尼龙扎带随意绑扎在机柜的两侧。
大家关心的重点是每根双绞线的性能测试合格。
随着综合布线水平的提高，布线系统的工程商已经通过施工工艺及层层把关，有把握达到每根线都能够通过性能测试。
这时，人们的注意力就转向了美观。
垂直桥架内的线缆每隔 1.5米应绑扎一次(防止线缆应重量产生拉力造成线缆变形从而影响内部线缆扭绕形成干扰，影响传输质量)，对水平桥架内并没有要求。
而终端面板、机柜、配线架、配线箱按照标准必须做到两底角平行，因此布线系统的美观就主要集中在机房内的线缆部分。
机房内的线缆往往会进入机柜配线架或壁挂配线架。
在本文中将主要涉及机柜型配线架的理线工艺。
在机柜正面，生产厂商已经制造出了各种造型的配线架、跳线管理器等部件，其正面的美观已经不成问题。
而机柜后侧的美观，往往不为人们所注意，造成工程完工后不敢让人参观机柜的内部。
在机房内，应当做到每根线从进入机房开始，直到配线架的模块为止，都应做到横平竖直不交叉。
并按电子设备排线的要求，做到每个弯角处都有线缆固定，保证线缆在弯角处有一定的转弯半径，同时做到横平竖直。
上述要求同样适用于机柜后侧。
既然水平双绞线布置成瀑布型已经不再理想，因此对机柜内的水平双绞线就应该进行理线。
理线的形式也分为很多种，我们我们就给大家介绍几种常见的理线方法。
瀑布造型这是一种比较古老的布线造型，有时还能看到其踪影。
机柜整理及机柜理线工艺
弱电机柜整理及机柜理线工艺由于日常工作中，人事变动，网络调整，久而久之我们机柜会变得非常凌乱。
机柜中设备的放置、电源线的引入、网络线和通信线的管理是一件非常挠头的事情。
当你看着从机箱外伸进来的一根根灰溜溜的东西，还真有点“剪不断、理还乱”的味道。
那么如何整理机柜，使得其变得井然有序呢?整理机柜的几点原则要根据网络的拓扑结构和现有设备情况来整理网线;机柜电源线和网线原则上要分开整理;设备的放置要适当，避免相互挤压、避免太高或太低，避免相互距离太近;如果机柜内设备太多，应该对设备加以编号;对每一根线路要在适当的位置注明来源;对不同的连线(如一般网络连接线、交叉线、专线等)要有不同的识别方法;网线编排依据房间号而不依据人。
概括为一句话说就是：布局清晰，线序规整，标记明确，易于维护。
机柜整理步骤1.前期准备首先要通知用户在不影响用户正常工作的情况下进行整理机柜。
然后根据网络的拓扑结构、现有的设备情况、用户数量、用户分组等多种因素勾画出机柜内部的线路走线图和设备位置图。
接下来准备好所需材料：网络跳线、标签纸、各种型号的塑料扎带(勒死狗)。
2.整理机柜安装机柜：需要我们自己动手做以下三件事：第一，使用随机框带的螺丝和螺母将固定架上紧;第二，将机柜扳倒，把可以活动的轮子安上;第三，根据设备的位置在固定架上调整和添加挡板。
整理线路：将网线分组，组数通常小于或等于机柜后面理线架的个数。
将所有设备的电源线捆扎在一起，将插头从后面的通线孔插入后，通过一个单独的理线架寻找各自的设备。
固定设备：将机柜中的挡板调整到合适的位置，使管理员能够不开机柜门就可以看到所有设备的运转情况，同时根据设备的多少和大小适当地添加挡板。
注意要在挡板间留出一定的空隙。
将机柜内所有用到的交换设备、路由设备按照预先画好的图放置好。
网线贴标：所有网线连接好以后，需要对各网线进行标识，将准备好的即时贴缠绕到网线上，并用笔在其上加以标注(一般注明房间号或作什么用途)，要求标识要简单易懂。
机房及机柜内部的理线方法3
5 沿机柜后侧等距绑扎固定路由理线：先在理线板外侧（无字侧）根部用魔术贴（或尼龙扎带）将穿入理线板的双绞线扎成一束；然后将理线板沿着指定的路由向自己方向平移，平移100mm后在理线板外侧根部用魔术贴（或尼龙扎带）再绑扎一次（防止前次绑扎松动），此时应注意使线束形成圆形，而线束外侧的线应该是理线板外围一圈的线，理线板中间的线在线束的内部，确定后的所有双绞线的相对平行一直要保持到配线架的最远端的模块后侧（即第24个模块后侧）；继续平移理线板200mm左右，在理线板外侧根部用魔术贴（或尼龙扎带）绑扎，注意每根线应保持与前次绑扎时的位置相同，不允许有些线从外层转入内层，也不允许内层线转入外层；依次平移，直到配线架为止；6 平行转到配线架后侧线束固定：在理线过程中，如果旁边遇到桥架上的扎线孔或机柜内的扎线板，则应在绑扎线束的同时将线束绑扎在桥架或机柜上，以免线束下滑；8 第1根线穿出模块孔弯角理线：当平移过程中遇到转弯时，必须让理线板贴近转弯角，在弯角旁顺着转弯，不可以绑扎后再贴上弯角（由于弯角处内侧的线短，外侧的线长，因此如果按直线绑扎后再转弯，弯角处的线束一定会变形）。
这就要求所有的线束必须在现场绑扎，不可以事先绑扎后后再移到现场来；9 每根线抽出时绑扎7) 托架理线：当理线板到达配线架背后的托架上后，先将线束绑扎在托架上，然后向前平移，每到达一个模块前时，将线束绑扎一次，然后分出该模块对应的线号。
此工序应配备2人：1人分线，1人将线从配线架背后拉到配线架正面去（如果模块可以卸下，则将线从模块孔穿到正面去），同时2人唱号核对线号与配线架上的面板编号是否一致；8) 将退出的理线板重新拿到进线口，使用下一个24口配线架的理线表，依次重复1-8，完成下一束线的理线工作，直到全部完成。
多束线理线（分支理线）当机柜内有多个配线架时，每个配线架的线束应分别理线。
但由于机柜内的扎线板宽度有限（一般宽度为100mm），只能并排绑扎3～4束24根的线束，而深度为800mm的机柜内右侧最多能放2根扎线板（机柜内的水平双绞线应从单侧绑扎，以免影响美观），即可能达不到绑扎200根水平双绞线的目标。
机房及机柜内部的理线方法
听 到 ，但 其 含 意 却 各 不 一 样 ， 其 原 因 在 于 理
线 的工 艺 手 法 不 一 样 。
绞 线 测 试 通 不 过 而 造 成 重 新 理 线 ， 而 缺 点 是
１ 三 种 理 线 工 艺简 介
为 了 做 到 线 缆 美 观 ， 笔 者 看 到 过 三 种 理 线效 果 ：
由 于 两 端 已 经 固定 ，在 机 房 内 的 某 一 处 必 然
会 出现大 量的乱线 。
逆 向 理 线 一 般 为 人 工 理 线 ， 凭 借 肉 眼 和
双 手 完成 理 线。 由于 机 柜 内 有 大 量 的 电缆 ，
（ １） 布 造 型 理 线 ： 是 一 种 比 较 古 老 瀑 这
的 布 线 造 型 ， 有 时 还 能 看 到 其 洞 ” 的 艺 术 形 象 ，从 配 线 架 花
的 模 块 上 直 接 将 双 绞 线 垂 荡 下 来 ，分 布 整 齐 。 在 现 在 ， 仍 能 见 到 有 些 配 线 机 柜 后 侧 采 用瀑 布 型理 线 工 艺 ，即线 缆 不 做 任 何 绑 扎 ， 直 接 从 配线 面 板 后侧 荡 至地 面 。 这样 做 的优 点 是节省 人工 、减少线 间干扰 。 瀑 布 型理 线 工 艺 是 最 常 见 的理 线 方 法 ， 它 使 用 尼 龙 束 带 将 线 缆 绑 扎 在 机 柜 内 侧 的 立 柱 、横 梁 上 ，不 考 虑 美 观 ，仅 保 证 空 间 可 以
测 试 后 ， 再 进 行 理 线 。 其 方 法 是 从 模 块 开 始 向 机 柜 外 理 线 ， 同 时 桥 架 内 也 进 行 理 线 。 这 样 做 的 优 点 是 理 线 在 测 试 后 ， 不 会 因 某 根 双
机柜理线详细介绍
机柜理线详细介绍机柜内的水平双绞线位于机柜的后侧。
过去，这些双绞线不进行整理，或进行简单的绑扎后立即上配线架，那时，从机柜的背后看去，水平双绞线就象瀑布一样垂荡在那里，或由数根尼龙扎带随意绑扎在机柜的两侧。
大家关心的重点是每根双绞线的性能测试合格。
随着布线水平的提高，布线系统的工程商已经通过施工工艺及层层把关，有把握达到每根线都能够通过性能测试。
这时，人们的注意力就转向了美观。
根据国标，垂直桥架内的线缆每隔1.5米应绑扎一次（防止线缆应重量产生拉力造成线缆变形），对水平桥架内并没有要求。
而终端面板、机柜、配线架、配线箱按照标准必须做到两底角平行，因此布线系统的美观就主要集中在机房内的线缆部分。
机房内的线缆往往会进入机柜配线架或壁挂配线架。
在本文中将主要涉及机柜型配线架的理线工艺。
在机柜正面，生产厂商已经制造出了各种造型的配线架、跳线管理器等部件，其正面的美观已经不成问题。
而机柜后侧的美观，往往不为人们所注意，造成工程完工后不敢让人参观机柜的内部。
在机房内，应当做到每根线从进入机房开始，直到配线架的模块为止，都应做到横平竖直不交叉。
并按电子设备排线的要求，做到每个弯角处都有线缆固定，保证线缆在弯角处有一定的转弯半径，同时做到横平竖直。
上述要求同样适用于机柜后侧。
既然水平双绞线布置成瀑布型已经不再理想，因此对机柜内的水平双绞线就应该进行理线。
理线这一名词已经在许多施工人员口中听到，但其含意却各不一样，其原因在于理线的工艺手法不一样。
为了做到线缆美观，笔者看到过三类理线工艺：瀑布造型这是一种比较古老的布线造型，有时还能看到其踪影。
它采用了“花果山水帘洞”的艺术形象，从配线架的模块上直接将双绞线垂荡下来，分布整齐时有一种很漂亮的层次感（每层24-48根双绞线）。
这种造型的优点是节省理线人工，缺点则比较多，例如：安装网络设备时容易破坏造型，甚至出现不易将网络设备安装到位的现象；每根双绞线的重量全部变成拉力，作用在模块的后侧。
机房及机柜内部的理线方法
A-E的编号后大功告成。
理线板是一块25孔方板（对应于24口配线架的合适尺寸5×5孔理线板，也可以选用4×6、8×8等规格），单面写字，每孔可以穿1根水平双绞线。
可以想象：当双绞线穿入理线板后，彼此之间的相对位置就基本固定，根据其位置进行绑扎时不容易出现大的错位现象，更不易出现线缆的交叉现象。
1.1.6 常见的理线表理线板需使用相应的理线表配合理线。
理线表是一张人为定义的表格，当使用24口配线架2可以使用5×5理线板，该理线表为5行5列的表格，每个单元格对应一个孔。
理线表的填写方法可以有多种，每种填写方法对应于一种排列顺序。
在右图中介绍了其中一种排列顺序（孔内数字代表配线架上的模块编号），它的特点是在配线架背后的每根线全部水平平行排列。
在实际填写理线表时，应将与配线架1-24口对应的线缆线号填入理线表，这样线号与配线架的模块号就一一对应。
在一般情况下，当配线架布置图完成后，可使用EXCEL的联动功能，自动形成针对每个配线架的理线表。
理线表的构成可以根据机柜配线架的进线方向和出线方法双重确定：理线表（全部水平排列）目标：使用24口1U配线架，线缆从配线架的右后侧（从配线架背面看）转向配线架，双绞线从线束的底部抽出转向配线架，保证顶部的双绞线一直排列到最后的21～24号模块。
注：图中的1-24编号为配线架模块的编号，不是真正所需填入的、与配线架模块号一一对应的线号。
1. 右进上出理线表这种理线表的排列参见右图。
它的特点是从机柜后侧向前看，双绞线从配线架的右侧进入配线架背后的托线架上，整束双绞线从上方开始出现，1号线进入最右侧的第1个模块孔，依次类推，最后24号线进入最左侧的模块孔。
特点：整束线底面与托线架完全平行。
A表右进上出理线表2. 右进下出理线表这种理线表的排列参见右图。
它的特点是从机柜后侧向前看，双绞线从配线架的右侧进入配线架背后的托线架上，整束双绞线从下方开始出现，1号线进入最右侧的第1个模块孔，依次类推，最后24号线进入最左侧的模块孔。
2021机房、机柜内部理线工艺汇总
2021机房、机柜内部理线工艺汇总理线这一名词已经在许多施工人员口中听到，但其含意却各不一样，其原因在于理线的工艺手法不一样。
一、3种理线工艺简介为了做到线缆美观，笔者看到过3种理线效果：1、瀑布造型理线这是一种比较古老的布线造型，有时还能看到其踪影。
它采用了“花果山水帘洞”的艺术形象，从配线架的模块上直接将双绞线垂荡下来，分布整齐时有一种很漂亮的层次感（每层24-48根双绞线）。
在现在，仍能见到有些配线机柜后侧采用瀑布型理线工艺，即线缆不做任何绑扎，直接从配线面板后侧荡至地面。
这样做的优点是节省人工、减少线间干扰（串扰）。
瀑布型理线工艺是最常见的理线方法，它使用尼龙束带将线缆绑扎在机柜内侧的立柱、横梁上，不考虑美观，仅保证中间的空间可以腾出来给网络设备使用。
这种造型的优点是节省理线人工，缺点则比较多，例如：1）安装网络设备时容易破坏造型，甚至出现不易将网络设备安装到位的现象；2）每根双绞线的重量全部变成拉力，作用在模块的后侧。
如果在端接点之前没有对双绞线进行绑扎，那么这一拉力有可能会在数月、数年后将模块与双绞线分离，引起断线故障；3）万一在该配线架中某一个模块需要重新端接，那维护人员只能探入“水帘”内进行施工，有时会身披数十根双绞线，而且因机柜内普遍没有内设光源，造成端接时不容易看清楚，致使端接错误的概率上升。
2、逆向理线也称为反向理线。
逆向理线是在配线架的模块端接完毕后，并通过测试后，再进行理线。
其方法是从模块开始向机柜外理线，同时桥架内也进行理线。
这样做的优点是理线在测试后，不会因某根双绞线测试通不过而造成重新理线，而缺点是由于两端（进线口和配线架）已经固定，在机房内的某一处必然会出现大量的乱线（一般在机柜的底部）。
逆向理线一般为人工理线，凭借肉眼和双手完成理线。
由于机柜内有大量的电缆，在穿线时彼此交叉、缠绕，因此这一方法的耗时很多、工作效率无法提高。
逆向理线的优点是测试已经完成，不必担心机柜后侧的线缆长度。
机房乱？如何理线？最详细的机房理线方法
机房乱？如何理线？最详细的机房理线方法关于机房的理线，一直都有不少朋友问题，有朋友反映有没有具体的方法，由于日常工作中，人事变动，网络调整，久而久之我们机柜会变得非常凌乱。
机柜中设备的放置、电源线的引入、网络线和通信线的管理是一件非常挠头的事情。
增加了管理的难度，对网络质量也会造成影响。
那么如何整理机柜，使得其变得井然有序呢?一、机房现状本期工程针对某瘤医院数据机房布线非常凌乱，设备到处临时堆放，严重影响业务正常使用并日常维护无从着手的现象进行布线整改，以达到机房整洁美观，便于维护。
以下为现机房状况图可以看得出，确实很乱，网络不出问题才怪，那么如何来理线呢？二、整理机柜的几点原则要根据网络的拓扑结构和现有设备情况来整理网线：1、机柜电源线和网线原则上要分开整理；2、设备的放置要适当，避免相互挤压、避免太高或太低，避免相互距离太近；3、如果机柜内设备太多，应该对设备加以编号；4、对每一根线路要在适当的位置注明来源；5、对不同的连线(如一般网络连接线、交叉线、专线等)要有不同的识别方法；6、网线编排依据房间号而不依据人。
概括为一句话说就是：布局清晰，线序规整，标签明确，易于维护，特别是标签的合理运用很重要。
三、机柜整理步骤一、前期准备首先要通知用户在不影响用户正常工作的情况下进行线缆标签标记、整理机柜。
然后根据网络的拓扑结构、现有的设备情况、用户数量、用户分组等多种因素勾画出机柜内部的线路走线图和设备位置图。
接下来准备好所需材料：网络跳线、光纤跳线、电源线、标签纸、记号笔、塑料扎带。
二、整理机柜1、安装机柜：需要我们自己动手做以下三件事：第一，使用随机框带的螺丝和螺母将固定架上紧;第二，将机柜扳倒，把可以活动的轮子安上;第三，根据设备的位置在固定架上调整和添加挡板。
2、整理线路：将网线分组，组数通常小于或等于机柜后面理线架的个数。
将所有设备的电源线捆扎在一起，将插头从后面的通线孔插入后，通过一个单独的理线架寻找各自的设备。
