十二道cad练习题

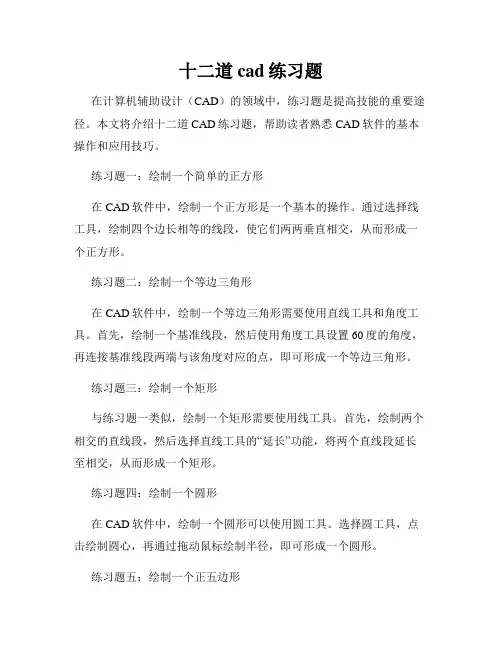

十二道cad练习题在计算机辅助设计（CAD）的领域中，练习题是提高技能的重要途径。
本文将介绍十二道CAD练习题，帮助读者熟悉CAD软件的基本操作和应用技巧。
练习题一：绘制一个简单的正方形在CAD软件中，绘制一个正方形是一个基本的操作。
通过选择线工具，绘制四个边长相等的线段，使它们两两垂直相交，从而形成一个正方形。
练习题二：绘制一个等边三角形在CAD软件中，绘制一个等边三角形需要使用直线工具和角度工具。
首先，绘制一个基准线段，然后使用角度工具设置60度的角度，再连接基准线段两端与该角度对应的点，即可形成一个等边三角形。
练习题三：绘制一个矩形与练习题一类似，绘制一个矩形需要使用线工具。
首先，绘制两个相交的直线段，然后选择直线工具的“延长”功能，将两个直线段延长至相交，从而形成一个矩形。
练习题四：绘制一个圆形在CAD软件中，绘制一个圆形可以使用圆工具。
选择圆工具，点击绘制圆心，再通过拖动鼠标绘制半径，即可形成一个圆形。
练习题五：绘制一个正五边形绘制一个正五边形需要使用直线工具和角度工具。
首先，绘制一个基准线段，然后使用角度工具设置定角为72度，再连接基准线段两端与该角度对应的点，即可形成一个正五边形。
练习题六：绘制一个梯形在CAD软件中，绘制一个梯形需要使用线工具。
首先，绘制两个不相交的直线段，然后选择直线工具的“延长”功能，将两个直线段延长至相交，从而形成一个梯形。
练习题七：绘制一个正六边形绘制一个正六边形与练习题五类似，只需将定角设置为60度即可。
练习题八：绘制一个菱形绘制一个菱形需要使用线工具。
首先，绘制两个相交的直线段，然后选择直线工具的“延长”功能，将两个直线段延长至相交，形成一个菱形。
练习题九：绘制一个星形绘制一个星形需要使用直线工具。
首先，绘制一个圆形，然后在圆周上选择一点，通过连接该点和圆心，再选择直线工具的“复制”功能，将线段依次延长至相邻点，即可形成一个星形。
练习题十：绘制一个螺旋线绘制一个螺旋线需要使用曲线工具。
完整版cad考试试题库及参考答案
完整版cad考试试题库及参考答案一、单选题1. CAD软件中，用于创建直线的命令是：A. LINEB. CIRCLEC. RECTANGLED. ARC答案：A2. 在CAD中，使用哪个命令可以快速缩放视图？A. ZOOMB. PANC. ROTATED. MIRROR答案：A3. 以下哪个选项不是CAD图层属性？A. 颜色B. 线型C. 线宽D. 填充答案：D二、多选题1. CAD中，以下哪些工具可以用于修改对象？A. ERASEB. MOVEC. ROTATED. COPY答案：ABCD2. 在CAD中，哪些命令可以创建圆形？A. CIRCLEB. ARCC. ELLIPSED. POLYLINE答案：ABC三、判断题1. 在CAD中，使用“GROUP”命令可以将多个对象组合成一个组。
答案：正确2. CAD中的“ARRAY”命令只能创建矩形阵列。
答案：错误3. 在CAD中，使用“TRIM”命令可以延伸对象。
答案：错误四、填空题1. 在CAD中，使用“____”命令可以创建多段线。
答案：PLINE2. 要改变CAD中对象的颜色，可以使用“____”命令。
答案：COLOR3. CAD中，使用“____”命令可以对对象进行镜像复制。
答案：MIRROR五、简答题1. 请简述CAD中“OFFSET”命令的作用。
答案：OFFSET命令用于创建与指定对象平行且具有一定距离的新对象。
2. 描述CAD中“ARRAY”命令的两种基本类型。
答案：ARRAY命令的两种基本类型是矩形阵列和环形阵列。
矩形阵列用于创建对象的行和列，而环形阵列则用于创建围绕一个中心点的对象阵列。
六、绘图题1. 请使用CAD软件绘制一个长为100单位，宽为50单位的矩形，并将其旋转45度。
答案：（答案为绘图操作步骤）- 使用RECTANGLE命令绘制一个长100单位，宽50单位的矩形。
- 使用ROTATE命令将矩形旋转45度。
2. 绘制一个半径为30单位的圆，并在圆心处创建一个直径为10单位的小圆。
cad基础练习1-100--CAD经典基础题练习--绝对权威

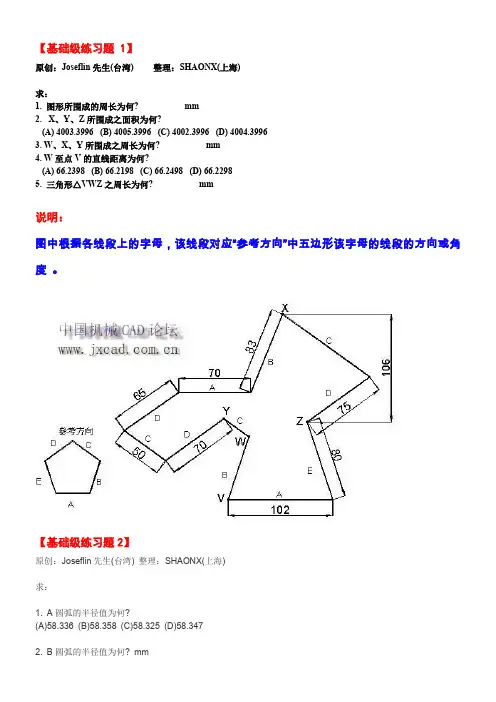

【基础级练习题 1】原创：Joseflin先生(台湾) 整理：SHAONX(上海)求：1. 图形所围成的周长为何? mm2. X、Y、Z所围成之面积为何?(A) 4003.3996 (B) 4005.3996 (C) 4002.3996 (D) 4004.39963. W、X、Y所围成之周长为何? mm4. W至点V的直线距离为何?(A) 66.2398 (B) 66.2198 (C) 66.2498 (D) 66.22985. 三角形△VWZ之周长为何? mm说明：图中根据各线段上的字母，该线段对应“参考方向”中五边形该字母的线段的方向或角度。
【基础级练习题2】原创：Joseflin先生(台湾) 整理：SHAONX(上海)求：1. A圆弧的半径值为何?(A)58.336 (B)58.358 (C)58.325 (D)58.3472. B圆弧的半径值为何? mm3. C剖面区域之面积为何?(A)527.612 (B)527.634 (C)527.601 (D)527.6234. D剖面区域之面积为何? mm25. E点至F点的距离为何? mm此题在各个网站均已出现多次，但现在是系列题，就不得不出。
否则，漏一个空档。
附图：【基础级练习题3】原创：Joseflin先生(台湾) 整理：SHAONX(上海)求：1. 此图形的外围周长为何? mm2. 此图形扣除两小圆后之的总面积为何? mm23. A点至B点的直线距离为何?(A) 100.2765 (B) 100.5762 (C) 100.6725 (D) 100.75624. C点至D点的直线距离为何? mm5. D点至E点的直线距离为何?(A) 116.2285 (B) 116.2528 (C) 116.2825 (D) 116.2852附图：看了这么多的朋友积极参与了，很高兴。
有一个问题申明一下：两个小圆的半径都一样，R=10。
其他条件都不缺。
【基础级练习题4】原创：Joseflin先生(台湾) 整理：SHAONX(上海)求：1. 扣除内孔后之净面积为何? mm22. 最大外围周长为何? mm3. A、B两圆弧圆心点间的距离为何?(A) 7.34 (B) 7.32 (C) 7.28 (D) 7.304. C圆弧的弧长为何?(A) 9.064 (B) 9.053 (C) 9.031 (D) 9.0265. D圆弧的弧长为何?附图：疏忽了，加一句，C圆弧与A圆弧同圆心。
cad练习题(打印版)100
cad练习题（打印版）100### CAD练习题（打印版）#### 1. 基础绘图练习题目要求：- 使用CAD软件绘制一个简单的房间平面图。
- 房间尺寸为：长4米，宽3米，高2.5米。
- 房间内需要包含以下家具：一张床（长2米，宽1.5米），一张桌子（长1.2米，宽0.6米），两把椅子（每把椅子长0.5米，宽0.5米）。
- 房间的门位于长边的中间，门宽0.9米，高2米。
- 房间的窗户位于短边的中间，窗户宽1.5米，高1.5米。
操作步骤：1. 打开CAD软件，创建一个新的绘图文件。
2. 设置绘图单位为米。
3. 使用矩形命令绘制房间的外框。
4. 根据尺寸绘制床、桌子和椅子。
5. 使用门和窗户命令或矩形命令绘制门和窗户。
6. 保存并打印图纸。
#### 2. 进阶建模练习题目要求：- 绘制一个简单的机械零件，例如齿轮。
- 齿轮的齿数为20，模数为2。
- 齿轮的直径为50厘米。
- 齿轮中心有一个直径为10厘米的孔。
操作步骤：1. 打开CAD软件，创建一个新的绘图文件。
2. 设置绘图单位为厘米。
3. 使用圆命令绘制齿轮的外圆。
4. 使用阵列命令创建齿轮的齿。
5. 使用圆命令绘制齿轮中心的孔。
6. 保存并打印图纸。
#### 3. 三维建模练习题目要求：- 绘制一个简单的三维物体，例如一个立方体。
- 立方体的边长为10厘米。
- 在立方体的一个面上绘制一个直径为5厘米的圆。
操作步骤：1. 打开CAD软件，创建一个新的三维绘图文件。
2. 设置绘图单位为厘米。
3. 使用立方体命令绘制立方体。
4. 切换到立方体的顶面视图。
5. 使用圆命令在顶面上绘制一个圆。
6. 保存并打印图纸。
#### 4. 综合应用练习题目要求：- 绘制一个简单的建筑立面图。
- 建筑高度为10米，宽度为5米。
- 建筑包含两层，每层高度为4米。
- 建筑的窗户位于每层的中间，窗户宽2米，高1.5米。
- 建筑的门位于底层的中间，门宽1米，高2米。
操作步骤：1. 打开CAD软件，创建一个新的绘图文件。
cad知识试题及答案
cad知识试题及答案一、单选题（每题2分，共10分）1. CAD的全称是什么？A. Computer-Aided DesignB. Computer-Aided DrawingC. Computer-Aided DevelopmentD. Computer-Aided Designing答案：A2. 在CAD软件中，通常用来选择对象的命令是什么？A. SELECTB. PICKC. CHOOSED. POINT答案：A3. 下列哪个不是CAD软件中常用的图层属性？A. 颜色B. 线型C. 线宽D. 透明度答案：D4. 在CAD中，用于创建直线的命令是什么？A. LINEB. STRAIGHTC. DRAWD. CREATE答案：A5. CAD软件中，用来缩放视图的命令是什么？A. ZOOMB. SCALINGC. EXPANDD. MAGNIFY答案：A二、多选题（每题3分，共15分）1. CAD软件可以用于以下哪些领域？A. 建筑B. 机械设计C. 电子电路设计D. 游戏开发答案：A B C2. 在CAD软件中，以下哪些操作可以改变对象的大小？A. SCALEB. STRETCHC. MOVED. ROTATE答案：A B3. 下列哪些是CAD软件中常用的绘图工具？A. 直线B. 圆C. 文本D. 表格答案：A B C4. CAD软件中，以下哪些命令可以用来复制对象？A. COPYB. OFFSETC. ARRAYD. MIRROR答案：A C D5. 在CAD中，以下哪些选项是打印图纸时需要设置的？A. 纸张大小B. 打印比例C. 线型D. 颜色答案：A B三、判断题（每题1分，共5分）1. CAD软件只能用于二维绘图。
（错误）2. CAD软件中的图层可以设置不同的颜色和线型。
（正确）3. CAD软件中的“撤销”命令是UNDO。
（正确）4. CAD软件中的“保存”命令是SAVE。
（正确）5. CAD软件中的“打印”命令是PRINT。
（完整版）CAD考试试题库及参考答案
（完整版）CAD考试试题库及参考答案CAD 考试试题库及参考答案一、单项选择1 、AUTOCAD 的坐标体系，包括世界坐标和（ D ）坐标系。
A 、绝对坐标B 、平面坐标C、相对坐标D、用户坐标2、当进入了AUTOCAD 环境中（即AUTOCAD 的图形编辑器）时，缺省时所建立的坐标系统为（ B ） A 、用户坐标系 B 、世界坐标系C、相对坐标系D、绝对坐标系3、如需对所选图形作出规则的复制，该使用（ B ）A 、执行COPY （复制）命令后，当出现“选择对象”时，再介入FB、使用阵列命令C、XCOPYD、用“宏”命令4、使用下面的哪个操作可以完成对所选图形的移动（ A ）A、MOVEB、ROTAEC、COPYD、MOCORO5、用LINE 命令画出一个矩形，该矩形中有___B___ 图元实体。
A．1 个B．4个C．不一定D．5 个6、用STRETCH 命令中的窗口方式完全将物体选中，则该操作与采用__B___ 命令相同。
A．PAN B．MOVE C．SCALE D．COPY7、在执行FILLET 命令时，先应设置__A ___ 。
A．圆弧半径R B．距离 D C ．角度值D．内部块Block8、剪切物体需用___A___ 命令。
A．Trim B．Extend C．Stretch D ．Chamfer9、当使用LINE 命令封闭多边形时，最快的方法是__A ___ 。
A ．输入 C 回车B ．输入 B 回车C．输入PLOT 回车D．输入DRAW 回车10 、AutoCAD 中的图层数最多可设置为__B ___ 。
A．10 层B．没有限制C．5 层D．256 层11 、CP 是哪个命令的热键名__B ___ 。
A．CIRLCE B．COPY C．CHAMFER D．SPLINEDIT12．ARC 子命令中的（S，E，A）指的是哪种画圆弧方式__D __ 。
A ．起点、圆心、终点B ．起点、终点、半径C．起点、圆心、圆心角落 D ．起点、终点、圆心角13 、CIRCLE 命令中的TTR 选项是指用__D __ 方式画圆弧。
CAD绘图练习2024(附答案)
CAD绘图练习（附答案）练习题1：简单的二维图形绘制目标技能点：线条、圆形、矩形的绘制与编辑。
任务要求：1.绘制一个矩形：创建一个尺寸为100mm × 50mm的矩形。
2.在矩形内部绘制一个圆形：圆心在矩形的中心，半径为20mm。
3.在矩形的右上角绘制一条斜线：斜线长度为70mm，倾斜角度为45度。
4.对矩形进行修改：将矩形的长度从100mm修改为150mm，并保持宽度不变。
5.将圆形移动到矩形的左下角。
练习题2：二维复杂形状绘制目标技能点：多边形、修剪、延伸、镜像。
任务要求：1.绘制一个正六边形：每边长度为50mm。
2.在六边形的一个角上绘制一个小正方形：边长为20mm。
3.在六边形的中心绘制一个圆形：半径为30mm。
4.使用修剪工具修剪掉六边形与正方形重叠的部分。
5.使用镜像工具将修剪后的图形沿六边形的中心对称轴进行镜像。
练习题3：三维建模基础目标技能点：立方体、圆柱体、圆锥体的创建与组合。
任务要求：1.创建一个立方体：边长为100mm。
2.在立方体的一侧创建一个圆柱体：高度为100mm，底面直径为30mm，圆柱体的底面与立方体的一侧面相切。
3.在圆柱体的顶部创建一个圆锥体：高度为50mm，底面直径与圆柱体顶部直径相同。
4.将圆柱体和圆锥体的交集部分从立方体中切除。
5.对模型进行渲染，设置材质与光源，使其看起来更逼真。
练习题4：工程图绘制目标技能点：标注、尺寸、剖视图、投影视图。
任务要求：1.绘制一个简单的机械部件的主视图、俯视图和左侧视图：部件包括一个带有圆孔的长方体。
2.在主视图中标注部件的尺寸。
3.绘制部件的剖视图：显示圆孔的内部结构。
4.在所有视图中添加尺寸标注和注释：标注圆孔的直径和长方体的长度、宽度和高度。
5.使用图层管理工具区分不同的视图和标注。
练习题5：复杂三维模型构建目标技能点：布尔运算、复杂形状组合、细节建模。
任务要求：1.创建一个三维模型：由一个长方体和一个圆柱体组成，圆柱体的底面半径为20mm，高度为60mm，圆柱体位于长方体的中心。
CAD典型练习题
练习一CAD的基本知识和基本操作1. 熟悉CAD操作界面，掌握CAD启动、新建、保存、关闭、打开和退出。
2. 掌握绘图单位、图形界限的设置。
3. 图形显示：视图缩放、平移、更新4. 坐标系、坐标、绘制直线5. 对象选取、删除和修剪。
6. 线型、颜色、线宽和图层7. 对象定位：栅格、捕捉、追踪-练习二绘制二维图形1.点样式的设置、绘制、定数等分、定距等分。
2.绘制直线类对象：射线、多线、多段线3.绘制多边形：距形、正多边形4.绘制圆弧类对象：圆、圆弧、圆环、椭圆5.绘制样条曲线6.图案填充练习三图形编辑1.调整对象位置：复制、镜像、偏移、阵列、移动2.调整对象尺寸：缩放、拉伸、延伸、拉长、打断3.倒角与倒圆角4.编辑多段线、多线和样条曲线5.使用夹持点编辑6.图形性质管理7.分解、面域、特性管理、特性匹配8.计算与查询：面积、周长、距离、坐标、显示实体参数练习四利用图块和属性绘图注写文字标注尺寸1.块的基本操作：创建块、插入块、块分解2.外部参照3.利用带有属性的块绘图：定义属性、编辑属性4.设置文字样式5.文字的输入：单行文字、多行文字6.输入特殊字符7.编辑文字8. 设置标注样式：线性、角度、直径、半径9.长度型尺寸标注：线性、对齐、基线、连续10.角度和径向标注11.引线标注和坐标标注12.快速标注13.标注形位公差14.编辑尺寸标注：相关性、标注、文字、更新15.设计中心练习五三维绘图1.模型空间和图纸空间2.三维坐标系3.显示三维图形4.轴测图5.三维实体造型6.编辑三维图形7.修改三维实体练习六图形输出综合实例1.配置输出设备2.输出图形3.绘制零件图4.绘制装配图。
CAD练习图集(共60道题很全面 由易到难 由浅到深)
实用CAD习题集习题一应用坐标值绘制图形绘制边长为90的五角星如图1.1所示。
图1.1 训练图习题二利用栅格捕捉绘制图形利用栅格捕捉绘制图2.1所示图形。
图形中需要计算的各端点X轴与Y轴间距均为5的倍数，所以X轴与Y轴栅格捕捉间距均应设置为5。
启用栅格显示，启用栅格捕捉。
调用直线命令拾取各点即可。
图2.1练习习题三利用对象捕捉绘制图形画图3.1所示图形图3-1习题四利用对象追踪、正交绘制图形练习（1）利用正交与对象追踪绘制图3.1与图2.1右侧所示图形（2）利用正交与对象追踪绘制图4.1所示图形图4.1 U形桥台投影图`习题五利用极轴绘制图形利用极轴追踪绘制图5.1所示门栓。
图5.1 门栓习题六利用圆、圆弧绘制图形利用直线、圆、修剪等命令绘制图6.1、6.2所示图形。
图6.1 图形练习图6.2 图形练习习题七利用多边形绘制图形（1）利用多边形绘制图5.1所示五棱台的投影图并绘制左视图。
（2）绘制如图7.1所示四棱台投影图。
（3）绘制图7.2所示正六棱柱投影图。
图7.1 四棱台投影图图7.2 六棱柱投影图习题八利用复制编辑命令绘制图形画图8.1所示建筑物立面图。
图8.1建筑物立面图（展开图）习题九利用偏移命令绘制图形利用镜像、偏移命令绘制图9.1所示花格窗。
图9.1花格窗习题十利用阵列命令绘制图形画图10.1所示房屋建筑设计图。
图10.1 房层建筑设计图利用阵列命令绘制图10.2所示图形。
图10.2练习习题十一绘制图形的剖面线练习图11.1所示圆形沉井及图11.2所示图形。
图11.1 圆形沉井图11.2 练习习题十二文字标注的应用画图12.1所示钢筋图。
图12.1 道碴桥面低高度钢筋混凝土梁钢筋图习题十三尺寸标注的应用画图13.1所示隧道衬砌断面图。
图13.1隧道衬砌断面图习题十四图层的应用画图14.1所示的T形桥台台顶构造图。
图14.1 T 型桥台台顶构造习题十五 综合练习画图15.1所示图形。
cad初级试题及答案
cad初级试题及答案一、选择题（每题2分，共20分）1. CAD的全称是什么？A. Computer Aided DesignB. Computer Aided DrawingC. Computer Assisted DesignD. Computer Assisted Drawing答案：A2. 在CAD中，以下哪个命令用于创建直线？A. LINEB. CIRCLEC. ARCD. RECTANGLE答案：A3. 以下哪个选项不是CAD软件的常见功能？A. 绘图B. 建模C. 编程D. 渲染答案：C4. 在CAD中，如何快速选择多个对象？A. 按住Shift键并单击每个对象B. 按住Ctrl键并单击每个对象C. 按住Alt键并单击每个对象D. 双击任意对象答案：B5. CAD软件中，图层的作用是什么？A. 存储文件B. 组织图形元素C. 存储图像D. 存储文本答案：B6. 在CAD中，哪个命令用于创建圆？A. CIRCLEB. RECTANGLEC. POLYGOND. ELLIPSE答案：A7. CAD中，缩放视图的快捷键是什么？A. ZB. SC. PD. R答案：A8. 在CAD中，如何复制对象？A. 使用COPY命令B. 使用MOVE命令C. 使用ROTATE命令D. 使用MIRROR命令答案：A9. CAD中，哪个命令用于创建矩形？A. RECTANGLEB. POLYGONC. CIRCLED. ELLIPSE答案：A10. CAD软件中，哪个命令用于创建多边形？A. POLYGONB. RECTANGLEC. CIRCLED. ELLIPSE答案：A二、填空题（每题2分，共20分）1. 在CAD中，使用________命令可以创建一个圆形。
答案：CIRCLE2. 要改变CAD中对象的颜色，可以使用________属性。
答案：COLOR3. CAD中，________命令允许用户输入特定的长度来绘制线段。
CAD考试题库完整
一、单选题：1、绘制图形时,打开正交模式的快捷键〔CA、F4B、F6C、F8D、F102、测量一条斜线的长度,标注法是〔BA、线性标注B、对齐标注C、连续标注D、基线标注3、原文件格式是〔AA、*.dwgB、*.dxfC、*.dwtD、x.dws4、下列哪个命令可将块生成图形文件〔DA、SaveB、ExplodeC、BlockD、Wblock5、画一个圆与三个对象相切,应使用Circle中哪一个选项< B >A、相切、相切、半径B、相切、相切、相切C、3点D、圆心、直径6、所谓内接多边形是〔CA、多边形在圆内,多边形每边的中点在圆上B、多边形在圆外,多边形的顶点在圆上C、多边形在圆内,多边形的顶点在圆上D、多边形在圆外,多边形每边的中点在圆上7、打开对象捕捉追踪的功能键是〔BA、F1B、F11C、F9D、F78、在下列命令中,具有修剪功能的命令是〔DA、偏移命令B、拉伸命令C、拉长命令D、倒直角9、在下列命令中,可以复制并旋转原对象的是〔CA、复制命令B、矩形阵列C、镜像命令D、阵列10、在文字输入中,表示特殊字符"度"的代码是〔BA、%%oB、%%dC、%%pD、%%c11、缩放命令中的"全部"选项,它的含义是〔CA、在图形窗口显示所有的图形对象,即使有些对象超出了绘图界限范围B、恢复前一个视图C、显示所有在绘图界限范围内的图形对象D、从中心开始放大图形12、在图层的标准颜色中,〔B是图层的缺省颜色A、红色B、白/黑色C、蓝色D、黄色13、不影响图形显示的图层操作是〔AA、锁定图层B、冻结图层C、打开图层D、关闭图层14、所有尺寸标注公用一条尺寸界线的是〔AA、基线标注B、连续标注C、引线标注D、公差标注15、求出一组被选中实体的公共部分的命令是〔CA、并集B、差集C、交集D、实体编辑16、在画多段线时,可以用哪一个选项来改变线宽< C >A、方向B、半径C、宽度D、长度17、下列选项不属于夹点功能的是〔DA、拉伸B、复制C、移动D、对齐18、下列选项是相对坐标的是〔BA、13,45B、20,30C、13<45 D|、20<9019、下列哪一种对象捕捉方式可以用于捕捉一条线段的中点〔CA、端点B、圆心C、中点D、象限点20、选择对象时,完全包容在窗框中的对象被选中,此种窗选方式是〔AA、窗口方式B、窗交方式C、围圈方式D、圈交方式21、在下列命令中,不具有复制功能的命令是〔 BA、偏移命令B、拉伸命令C、阵列命令D、旋转命令22、插入块之前,必须做〔AA、确定块的插入点B、确定块名C、选择块对象D、确定块位置23、在图层中,用"雪花"和"小太阳"来表示图层所处的某种状态,以下表述正确的是〔C。
cad练习题
CAD 练习题一、基础知识类1. CAD软件的主要功能有哪些？2. 请列举至少三种CAD绘图命令。
3. CAD中，如何切换绘图模式？4. 在CAD中，如何快速打开和保存文件？5. 请简述CAD中图层的作用及如何创建新图层。
二、绘图操作类1. 绘制一条长度为100mm的直线。
2. 绘制一个边长为50mm的正方形。
3. 绘制一个半径为25mm的圆。
4. 绘制一个角度为45度的等腰直角三角形。
5. 绘制一个长100mm、宽50mm、高30mm的长方体。
三、修改与编辑类1. 如何删除一个图形对象？2. 如何移动一个图形对象？3. 如何复制一个图形对象？4. 请简述如何使用修剪命令。
5. 请举例说明如何使用阵列命令。
四、标注与文字类1. 在CAD中，如何添加线性标注？2. 如何添加直径标注？3. 请简述如何设置标注样式。
4. 如何在CAD图中添加文字？5. 请举例说明如何修改文字样式。
五、图层与块类1. 如何设置当前图层？2. 如何冻结和解冻图层？3. 请简述如何创建块。
4. 如何插入一个块？5. 请举例说明如何编辑块。
六、打印与输出类1. 如何设置打印比例？2. 如何设置打印区域？3. 请简述如何导出CAD图纸为PDF格式。
4. 如何打印多个视图？5. 请举例说明如何在打印时添加图签。
七、高级绘图技巧类1. 如何使用多段线命令绘制一条带有不同线宽的线条？2. 请描述如何使用样条曲线命令绘制一条光滑的曲线。
3. 如何使用面域命令创建一个闭合区域？4. 请举例说明如何使用图案填充命令填充一个区域。
5. 如何使用边界命令提取图形的边界？八、三维建模类1. 在CAD中，如何从二维图形创建三维实体？2. 如何在三维空间中绘制一条直线？3. 请简述如何使用拉伸命令创建三维模型。
4. 如何使用旋转命令创建旋转体？5. 请举例说明如何使用放样命令创建复杂的三维模型。
九、尺寸与公差类1. 如何在CAD中添加半径标注？2. 请简述如何设置尺寸公差。
(完整版)CAD练习题(附带详细绘图步骤)汇总
指定圆弧的圆心:
指定圆弧的起点: @-60,0
指定圆弧的端点或 [角度(A)/弦长(L)]: a
指定包含角: -40
⑵使用“偏移”命令偏移圆弧，偏移距离为30，然后连接直线（如图所示）
⑶使用“圆弧”命令，拾取起点A，端点B，绘制半径为-35的优弧（如图所示）
⑷再次使用“镜像”命令，镜像出其它5段圆弧（如图所示）
⑸使用“修剪”命令修剪多余线段，添加尺寸标注（如图所示）
10.5 习题5：使用偏移、阵列命令绘制图形
◆练习说明：
1、此图由4个相同的图形组成，可使用环形阵列命令完成；
2、图形中等距曲线可用偏移命令绘制。
◆操作提示：
⑴使用“多段线”命令，画一条长为20的直线，直径为10的圆弧（如图所示）
◆操作提示：
⑴先画一条横80竖20的直线，然后再画一条任意长度的直线，最好画长一点（如图所示）
⑵连续回车2次，切换到“旋转”模式，输入“C”，回车，旋转角度为-39（角度为负表示顺时针旋转）（如图所示）
指定移动点或 [基点(B)/复制(C)/放弃(U)/退出(X)]:
** 旋转 **
指定旋转角度或 [基点(B)/复制(C)/放弃(U)/参照(R)/退出(X)]: c
** 旋转 (多重) **
10.10 习题10：绘制内切于圆
◆练习说明：
1、此图也是一个练习缩放命令的图形；
2、由于外面圆的半径未知，不能直接绘制，需要使用“多边形”命令辅助绘制。
◆操作提示：
⑴使用“多边形”命令，绘制一个外切于圆的八边形，半径尺寸自定义（如图所示）
命令: _polygon 输入边的数目 <8>:
cad练习题73张全集
计算机辅助设计cad习题集上机练习1：完成下列操作。
（8min）I. 设置标题栏显示完整路径。
II. 建立一个CAD文件并保存成cad2000图形文件。
III. 改变绘图窗口的背景颜色IV. 设置CAD自动保存时间为2分钟。
V. 新建cad图件，重命名，随意绘图，保存，然后打开它的BAK文件。
VI. 打开一个自动备份.sv$文件VII. 调出『对象捕捉工具栏』。
上机练习2：运用所学的CAD知识绘制下列图形，只需要绘制圆与矩形（即粗线部分），辅助线与标注不要求绘出。
（10min）上机练习3:绘制三边长度分别为：25，40，55的三角形。
上机练习4：运用所学的CAD知识绘制正三角形与内切圆。
上机练习5.已知一个圆，求一个圆与它相切，这个圆的半径为20，圆心在水平线上。
（过点做一个30.34圆，与线相交）上机练习6：运用所学的CAD 知识绘制下列图形（5min ）9001003001200上机练习7：绘制如下图所示的图形。
（10min ）上机练习8.绘制与已知圆弧相切(A即为切点，又为新圆弧的起点，半径为15的圆弧。
A上机练习9：绘制如下图所示的操场图形。
（10min）上机练习10：运用所学的CAD知识绘制沙发平面图（15min）510+510=1020+120=1140=70上机练习11：绘制如下图所示的水槽。
（20min）上机练习12：绘制如下图所示图形（10 min）上机练习13：绘制如下图形。
（20min ）（正多边形，圆，圆弧，修剪上机练习14 按图标中的数据绘制曲线。
（10 min ）序号 深度 速度1 0.0—6.6 15.9 2 6.6—10.2 18.3 3 10.2—16.8 25.0 4 16.8—21.1 23.3 5 21.1—26.6 28.0 6 26.6—36.2 38.(速度)(深度)102030405010203040上机练习15 绘制以下平面图。
（10min ）上机练习16 绘制以下图形。
(完整版)CAD考试题库及答案
(完整版)CAD考试题库及答案一、选择题（每题2分，共40分）1. CAD的全称是：A. 计算机辅助设计B. 计算机辅助制造C. 计算机辅助教学D. 计算机辅助工程答案：A2. 在AutoCAD中，以下哪个命令用于绘制直线？A. lineB. circleC. polygonD. arc答案：A3. 以下哪个命令用于在AutoCAD中绘制圆？A. lineB. circleC. polygon答案：B4. 在AutoCAD中，以下哪个命令用于绘制矩形？A. lineB. circleC. rectangleD. polygon答案：C5. 以下哪个命令用于在AutoCAD中缩放视图？A. zoomB. panC. rotateD. mirror答案：A6. 在AutoCAD中，以下哪个命令用于修剪图形？A. trimB. extendC. filletD. chamfer7. 以下哪个命令用于在AutoCAD中创建文字？A. textB. mtextC. dimensionD. leader答案：B8. 在AutoCAD中，以下哪个命令用于标注尺寸？A. textB. mtextC. dimensionD. leader答案：C9. 以下哪个命令用于在AutoCAD中创建图层？A. layerB. colorC. lineD. circle答案：A10. 在AutoCAD中，以下哪个命令用于保存图形？A. saveB. saveasC. openD. close答案：B二、填空题（每题2分，共20分）11. 在AutoCAD中，按住________键可以临时切换到对象捕捉模式。
答案：Ctrl12. 在AutoCAD中，通过________视图可以预览打印效果。
答案：打印预览13. 在AutoCAD中，________命令用于绘制多边形。
答案：polygon14. 在AutoCAD中，________命令用于将图形对象镜像。
cad的练习题
CAD练习题一、基础知识类1. CAD软件的主要功能有哪些？2. 请列举至少三种CAD绘图命令。
3. 在CAD中，如何切换绘图模式？4. CAD中，如何快速调整视图？5. 请简述CAD中图层的作用及如何创建新图层。
二、绘图操作类1. 绘制一个边长为100的正方形。
2. 绘制一个半径为50的圆。
3. 绘制一条长度为200、角度为45度的直线。
（此处可附上简单图形）5. 绘制一个长200、宽100的矩形，并标注尺寸。
三、编辑修改类1. 如何快速选择对象进行修改？2. 在CAD中，如何复制一个对象？（此处可附上简单图形）（此处可附上简单图形）（此处可附上简单图形）四、文字与标注类1. 在CAD中，如何添加单行文字？2. 请简述如何设置文字样式。
3. 如何快速添加连续的标注？（此处可附上简单图形）5. 如何添加多行文字注释？五、图层与块操作类1. 如何设置图层的颜色、线型和线宽？2. 请简述如何创建块和插入块。
3. 如何使用块编辑器修改块？4. 如何快速切换图层？（此处列出图层名称及属性要求）六、打印与输出类1. 如何设置打印范围？2. 请简述如何设置打印比例。
3. 如何在打印预览中调整图纸位置？4. 如何将CAD图纸转换为PDF格式？5. 请简述如何将CAD图纸输出为图片格式。
七、三维建模类1. 如何在CAD中创建一个基本的长方体模型？2. 请描述如何在三维空间中绘制一条直线。
3. 如何使用拉伸命令将二维图形转换为三维实体？4. 绘制一个直径为100、高度为200的圆柱体。
5. 如何在三维视图中调整摄像机的位置和角度？八、高级绘图技巧类（此处可附上复杂图形）2. 如何使用多段线命令绘制一条具有不同线型和宽度的线条？（此处可附上复杂曲线图形）4. 如何使用面域命令将闭合图形转换为面域？（此处可附上复杂图形）九、尺寸与公差类1. 如何在CAD中设置尺寸样式？2. 请简述如何添加公差标注。
（此处可附上简单图形）（此处可附上简单图形）5. 如何在标注中添加前缀或后缀？十、图纸管理类1. 如何在CAD中创建新的图纸空间？2. 请简述如何设置图纸边界。
cad练习题目百度文库
CAD练习题目一、基本操作类1. 打开和关闭CAD软件。
2. 新建、保存和另存为CAD文件。
3. 设置和调整绘图环境（如坐标系、图幅、单位等）。
4. 绘制直线、矩形、圆、椭圆等基本图形。
5. 选择、移动、复制、旋转、缩放对象。
6. 删除、修剪、延伸、打断对象。
7. 使用图层管理图形。
二、绘图技巧类1. 利用正交、极轴追踪功能绘制图形。
2. 使用对象捕捉、对象追踪功能提高绘图精度。
3. 绘制多段线、样条曲线。
4. 填充图案和渐变色。
5. 绘制多线、射线、构造线。
6. 创建和编辑块。
7. 使用文字、表格、字段功能。
三、尺寸标注类1. 设置尺寸标注样式。
2. 标注线性尺寸、对齐尺寸、角度尺寸。
3. 标注半径、直径尺寸。
4. 快速标注连续尺寸、基线尺寸。
5. 编辑尺寸文本、调整尺寸位置。
6. 替换尺寸样式。
四、三维建模类1. 切换到三维视图。
2. 绘制三维基本体（如长方体、球体、圆柱体等）。
3. 拉伸、旋转、扫掠二维图形三维实体。
4. 并集、差集、交集三维实体。
5. 观察三维模型（如旋转、缩放、平移等）。
6. 渲染三维模型。
五、图纸打印与输出类1. 设置打印参数（如纸张大小、比例、方向等）。
2. 打印预览和打印图纸。
3. 导出PDF、JPG等格式的文件。
4. 发布图纸到DWF文件。
六、综合应用类1. 绘制建筑平面图、立面图、剖面图。
2. 绘制机械零件图、装配图。
3. 绘制电气线路图、原理图。
4. 根据实物绘制三维模型。
5. 设计园林景观图。
6. 制作室内装修效果图。
七、高级绘图技巧类1. 使用表达式和约束条件绘制图形。
2. 利用脚本和宏自动化绘图任务。
3. 创建自定义菜单和工具栏。
4. 使用外部参照和块文件管理大型项目。
5. 应用XREF和PDF底图。
6. 使用设计中心和工具选项板提高绘图效率。
7. 管理和修复图形文件中的错误。
八、图层与属性类1. 创建、删除、重命名图层。
2. 控制图层的可见性、冻结和解冻。
cad新手练习题100题
cad新手练习题100题CAD（计算机辅助设计）是一项极为重要的技术，广泛应用于建筑、工程等行业。
对于CAD初学者来说，掌握基本的绘图技巧和熟练操作软件是非常关键的。
为了帮助新手快速掌握CAD技能，以下是一些适合新手的练习题，共有100道题目。
这些题目涵盖了CAD绘图的基础知识和操作技巧，通过练习，你将逐渐熟悉CAD的使用方法，提高自己的绘图水平。
1. 画一条直线，长度为50个单位。
2. 在直线的中点处画一个圆，直径为20个单位。
3. 画一个长方形，边长分别为30个单位和40个单位。
4. 在长方形内部画一个正方形，边长为20个单位。
5. 画一个正六边形，边长为25个单位。
6. 画一个正五边形，边长为30个单位。
7. 画一个椭圆，长轴为40个单位，短轴为20个单位。
8. 画一条曲线，形状为抛物线。
9. 画一条曲线，形状为悬链线。
10. 画一棵树的轮廓线。
11. 画一座房子的平面图。
12. 画一张地图，标注主要城市的位置。
13. 画一辆汽车的轮廓线。
14. 画一张海报，设计一个简单的标语。
15. 画一只小猫的插图。
16. 画一个简单的人物头像。
17. 画一朵花，选择你喜欢的花的类型。
18. 画一件衣服的设计草图。
19. 画一个家具的线框图。
20. 画一个简单的日历页面。
练习题的难度会逐渐增加，挑战你的绘图技巧和创造力。
下面是一些更具挑战性的练习题。
21. 画一个立体的正方体。
22. 画一个圆柱体。
23. 画一个球体。
24. 画一个锥体。
25. 画一个多面体，如正十二面体或正二十面体。
26. 画一个复杂的房屋平面图，包括多个房间和楼层。
27. 画一个复杂的建筑物立体图，包括多个立柱和门窗。
28. 画一个城市的鸟瞰图，包括街道、建筑物和交通工具。
29. 画一个复杂的机械设备的线框图。
30. 画一个复杂的飞机的三视图。
这些练习题能够帮助你逐步提高CAD绘图的能力和熟练度。
在做题的过程中，尽量使用CAD软件的各种功能和工具，熟悉各种命令的使用方法。
