脚手架详解
一文看懂落地式脚手架绝对经典

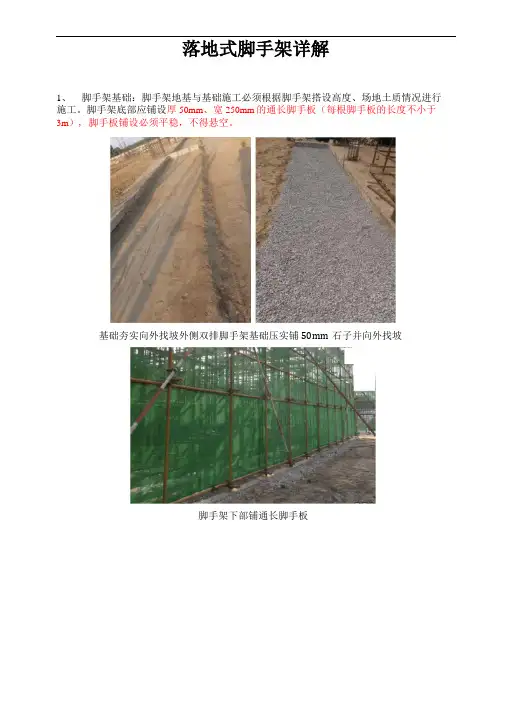

落地式脚手架详解1、脚手架基础：脚手架地基与基础施工必须根据脚手架搭设高度、场地土质情况进行施工。
脚手架底部应铺设厚50mm、宽250mm的通长脚手板（每根脚手板的长度不小于3m）, 脚手板铺设必须平稳，不得悬空。
基础夯实向外找坡外侧双排脚手架基础压实铺50mm石子并向外找坡脚手架下部铺通长脚手板2、脚手架距外墙距离：脚手架与建筑的距离在JGJ130P46第7.3.6规定：双排脚手架横向水平杆的靠墙一端至装饰面的距离不应大于100mm。
施工中一般要求内侧立杆距建筑主体结构的距离为300 （外墙装饰面厚度100mm,横向水平杆伸出立杆100mm,所以装修完后满足100mm）。
立杆（也称立柱、站杆、冲天杆、竖杆等）：与地面垂直，是脚手架的主要受力杆件。
3、它的作用是将脚手板上的全部荷载通过底座、垫板传到地基上。
4、 大横杆（也称顺水杆、纵向水平杆、牵杆等）与墙面平行。
其作用是与立杆连成整体，将脚手板上的全部荷载传到立杆上。
5、 小横杆（也称横楞、横担、横向水平杆、六尺杠、排木）：5.1、 与墙面垂直，作用是直接承受脚手板上的荷载，并将这部分荷载传到大横杆上。
在双排脚手架中，它是连接内外两排架体，增强脚手架整体稳定性的重要杆件。
的立6、6.1、 高度在24米以下的双排脚手架， 需在外侧两端、转角、及中间间隔不超过15m 米主节点处必须设置一根横向水平杆，用直接扣件扣接且严禁拆除。
明/ 0僧体剪刀撑（也称十字撑、十字剪刀撑底部必须搭设在垫板上6.2、高度在24米及以上的双排脚手架应在外侧全立面连续设置剪刀撑。
6.3、剪刀撑的杆件连接采用搭接，其搭接长度三1000mm,应等间距设置3个旋转扣件固定。
7、抛撑（也称支撑、压栏子）：JGJ130P33第6.4.7当脚手架下部暂时不能设置连墙件时应采取防倾覆措施。
当搭设抛撑时，抛撑应采用通长杆件，并用旋转扣件固定在脚手架上，与地面的倾角应在45-60之间。
连接点中心距主节点的距离不应大于300mm，抛撑应在连墙件搭设后方可拆除。
脚手架详解PPT课件
其他复杂结构施工应用
异形结构支撑架体
01
针对复杂形状的建筑结构，设计专用的支撑架体，满足施工需
求。
大跨度空间结构支撑架体
02
适用于体育馆、展览馆等大跨度空间结构的施工，提供稳定可
靠的支撑。
深基坑支护结构
03
在深基坑施工中，采用钢管支撑、土钉墙等支护结构，确保施
工安全。
06 总结与展望
当前存在问题和挑战
整。
安全防护
穿戴好安全帽、安全带 等防护用品，确保搭建
过程中的安全。
搭建流程及验收标准
安装底座
将底座按照要求放置在指定位置，确 保底座稳定。
02
竖立立杆
将立杆插入底座，用扳手紧固好连接 件。
01
03
安装横杆和斜杆
按照要求安装好横杆和斜杆，确保脚 手架整体稳定性。
验收标准
检查脚手架整体稳定性、连接件紧固 情况、作业平台平整度等，确保符合 安全规范和使用要求。
固定件
用于将脚手架固定在建筑物或其他结 构上的部件，如锚固件、紧固件等， 提高整体安全性。
踏板、扶手等安全防护设施
01
02
03
04
踏板
供工人站立和行走的平台，需 具备防滑、承载能力强等特点
。
扶手
设置在脚手架外侧的防护设施 ，为工人提供额外的支撑和保
护，防止跌落事故。
安全网
在脚手架下方张设的防护网， 用于防止物体坠落伤人。
脚手架详解PPT课件
目 录
• 脚手架基本概念与分类 • 脚手架结构与组成部件 • 脚手架搭建与拆除流程 • 脚手架使用安全与检查维护 • 脚手架在建筑施工中应用实例 • 总结与展望
01 脚手架基本概念 与分类
详解脚手架使用方法及注意事项
详解脚手架使用方法及注意事项脚手架是一种用于快速搭建项目框架的工具，通过提供预设的目录结构、配置文件和基础模块，极大地简化了项目的初始化过程。
本文将详解脚手架的使用方法及注意事项，帮助读者更好地了解和运用脚手架工具。
一、什么是脚手架脚手架可以说是一种项目生成器，它提供了一种通过命令行交互或简单的配置文件来创建项目的方式。
脚手架通常包含了初始化项目所需要的基本结构、配置文件以及一些常用的功能模块，使开发者可以在短时间内搭建出具备基本功能和结构的项目。
二、脚手架的使用方法1. 安装脚手架工具在使用脚手架之前，我们首先需要安装对应的脚手架工具。
通常，脚手架工具都是通过npm进行安装，可以打开终端（命令行界面）输入以下命令来安装：```npm install -g 脚手架工具名字```其中，-g表示全局安装，脚手架工具名字可以根据具体的脚手架工具进行替换。
2. 创建项目安装完成脚手架工具之后，我们就可以使用它来创建项目了。
一般情况下，我们只需要在终端中输入命令即可，脚手架工具会根据预设的目录结构和配置信息创建项目文件。
例如，在终端中输入以下命令：```create-项目名字```这里的“create”指的是脚手架工具的命令，后面的“项目名字”是我们想要创建的项目名字，可以根据实际情况进行修改。
3. 配置项目脚手架创建出来的项目通常会自带一些默认的配置文件，例如babel.config.js、webpack.config.js等。
我们可以根据项目需求对这些配置文件进行修改和定制，以满足具体的功能和性能要求。
在修改配置文件时需要注意文件路径和配置项的正确性，以避免出现问题。
4. 添加功能模块脚手架工具通常会提供一些常用的功能模块，例如路由管理、状态管理、权限控制等。
我们可以根据项目需求选择合适的功能模块进行集成和使用。
一般情况下，脚手架工具会有相应的文档或示例代码来帮助我们接入这些功能模块。
三、脚手架的注意事项1. 版本兼容性脚手架工具通常会有不同的版本，不同版本之间可能存在一些API的差异。
脚手架基础知识
2落地式脚手架单排脚手架搭设高度不应超过24m；双排脚手架搭设高度不宜超过50m，高度超过50m 的双排脚手架，应采用分段搭设等措施。
根据建质[2009］87号文规定,搭设高度24m及以上的落地式钢管脚手架工程即为危险性较大分部分项工程;搭设高度50m及以上落地式钢管脚手架工程即为超过一定规模的危险性较大分部分项工程，需要组织专家论证。
一、纵向水平杆1 、纵向水平杆应设置在立杆内侧，单根杆长度不应小于3 跨;2、纵向水平杆接长应采用对接扣件连接或搭接.1）两根相邻纵向水平杆的接头不应设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm;各接头中心至最近主节点的距离不应大于纵距的1/3。
2) 搭接长度不应小于1m，应等间距设置3 个旋转扣件固定；端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。
二、横向水平杆每道剪刀撑宽度不应小于4跨,且不应小于6m；斜杆与地面的倾角宜在45°～60°之间。
2、高度在24m 及以上的双排脚手架应在外侧全立面连续设置剪刀撑；高度在24m以下的单、双排脚手架，均必须在外侧两端、转角及中间间隔不超过15m的立面上,各设置一道剪刀撑,并应由底至顶连续设置。
3、剪刀撑斜杆的接长宜采用搭接，搭接长度不应小于1m,应采用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm。
4、剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于150mm。
六、横向斜撑1)横向斜撑应在同一节间，由底至顶层呈之字型连续布置，斜撑的固定宜采用旋转扣件固定在与之相交的横向水平杆的伸出端上，旋转扣件中心线至主节点的距离不宜大于150mm。
2)开口型双排脚手架的两端均必须设置横向斜撑（强条）3）高度在24m以下的封闭型双排脚手架可不设横向斜杆,高度在24m以上的封闭型脚手架,除拐角应设置横向斜杆外,中间应每隔6跨设置一道。
常见脚手架分类、区分及特点分析
常见脚手架分类及区分1.0 碗扣式脚手架碗扣式脚手架是一种新型承插式钢管脚手架。
脚手架独创了带齿碗扣接头，具有拼拆迅速、省力，结构稳定可靠，配备完善，通用性强，承载力大，安全可靠，易于加工，不易丢失，便于管理，易于运输，应用广泛等特点，大步提高了工作效率。
曾数次获国际及国内的各种嘉奖，是建设部2000年以前十项重点推广新技术之一。
碗扣式脚手架优点：①多功能：能根据具体施工要求，组成不同组架尺寸、形状和承载能力的单、双排脚手架，支撑架，支撑柱，物料提升架，爬升脚手架，悬挑架等多种功能的施工装备。
也可用于搭设施工棚、料棚、灯塔等构筑物。
特别适合于搭设曲面脚手架和重载支撑架。
②功效：常用杆件中最长为3130MM，重17.07KG。
整架拼拆速度比常规快3～5倍，拼拆快速省力，工人用一把铁锤即可完成全部作业，避免了螺栓操作带来的诸多不便；③通用性强：主构件均采用普通的扣件式钢管脚手架之钢管，可用扣件同普通钢管连接，通用性强。
④承载力大：立杆连接是同轴心承插，横杆同立杆靠碗扣接头连接，接头具有可靠的抗弯、抗剪、抗扭力学性能。
而且各杆件轴心线交于一点，节点在框架平面内，因此，结构稳固可靠，承载力大。
（整架承载力提高，约比同等情况的扣件式钢管脚手架提高15%以上，）⑤安全可靠：接头设计时，考虑到上碗扣螺旋摩擦力和自重力作用，使接头具有可靠的自锁能力。
作用于横杆上的荷载通过下碗扣传递给立杆，下碗扣具有很强的抗剪能力(最大为199KN)。
上碗扣即使没被压紧，横杆接头也不致脱出而造成事故。
同时配备有安全网支架，间横杆，脚手板，挡脚板，架梯。
挑粱．连墙撑等杆配件，使用安全可靠。
缺点：①横杆为几种尺寸的定型杆，立杆上碗扣节点按0.6M间距设置，使构架尺寸受限制②U形连接销易丢③价格较贵2.0 轮扣式脚手架轮扣（直插）式脚手架是一种具有自锁功能的直插式新型钢管脚手架，参照住房和城乡建设部颁发的《建筑施工承插型盘扣式钢管支架安全技术规程》JGJ231-2010标准生产，主要构件为立杆和横杆，盘扣节点结构合理，立杆轴向传力，使脚手架整体在三维空间结构强度高、整体稳定性好，并具有可靠的自锁功能，能有效提高脚手架的整体稳定强度和安全度，能更好的满足施工安全的需要。
最全面的脚手架安全技术规范详解
最全面的脚手架安全技术规范详解扣件式钢管脚手架是我们日常施工中常用的工具，而在建筑施工安全管理中，脚手架工程的安全管理也占有很大的比重，保证脚手架体系的施工安全是施工现场安全管理的重要工作之一。
一、构配件1.钢管: 脚手架钢管宜采用Φ48.3×3.6钢管（方案据实计算）。
每根钢管的最大质量不应大于25.8kg。
2.脚手板：脚手板可采用钢、木、竹材料制作，单块脚手板的质量不宜大于30kg，木脚手板厚度不小于50mm，两端应采用直径为4mm的镀锌钢丝各设两道箍。
3.扣件：分为旋转、直角、对接扣件，扣件在螺栓拧紧扭力达到65N·m时，不得发生破环。
4.悬挑脚手架用型钢：型钢悬挑梁宜采用双轴对称截面的型钢，钢梁截面高度不应小于不应小于160mm。
二、纵向水平杆1.纵向水平杆应设置在立杆内侧，单根杆长度不应小于3跨（如下图2.1）；2.纵向水平杆接长应采用对接扣件连接或搭接，并应符合下列规定：（1）两根相邻纵向水平杆的接头不应设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不应大于纵距的1/3（如下图2.2）。
（2）搭接长度不应小于1m，应等间距设置3个旋转扣件固定；端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。
3.当使用钢芭网片脚手板时，纵向水平杆应采用直角扣件固定在横向水平杆上（纵向水平杆在上，横向水平杆在下），并应等间距设置填心芯杆，间距不应大于400mm（如图2.3）。
当使用冲压钢脚手板、木脚手板、竹串片脚手板时，纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上（纵向水平杆在下，横向水平杆在上）（如图2.4）。
三、横向水平杆1.作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距的1/2；2.使用冲压钢脚手板、木脚手板、竹串片脚手板时，双排脚手架的横向水平杆两端均应采用直角扣件固定在纵向水平杆上（纵向水平杆在下，横向水平杆在上）；3.当使用钢芭网片脚手板时，双排脚手架的横向水平杆的两端，应用直角扣件固定在立杆上（纵向水平杆在上，横向水平杆在下）；4.主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。
型钢悬挑脚手架 (2)
型钢悬挑脚手架1. 引言悬挑脚手架是一种常用的施工工具，常用于高空作业和悬挑作业。
型钢悬挑脚手架是悬挑脚手架的一种类型，其结构以型钢为材料，并具有一定的悬挑长度和承载能力。
本文将对型钢悬挑脚手架的结构、特点、应用和安全使用方法进行详细介绍。
2. 结构和组成型钢悬挑脚手架由以下几个主要部分组成：2.1 主梁主梁是型钢悬挑脚手架的承重结构，通常采用优质钢材制成。
主梁的长度根据实际需要进行设计，可以调节和连接成不同长度的悬挑脚手架。
主梁上有固定孔，用于连接其他组件。
2.2 支撑杆支撑杆用于支撑主梁和悬挑脚手架的稳定性。
支撑杆通常由优质钢材制成，长度可调节，可根据实际需要进行调整。
支撑杆通过固定孔与主梁连接。
2.3 平台板平台板是用来行走和工作的位置，通常由防滑材料制成，以确保工人的安全。
平台板通常与主梁连接，可以根据需要进行调节和安装。
2.4 支撑脚支撑脚用于支撑整个悬挑脚手架，并通过固定孔与主梁连接。
支撑脚通常由优质钢材制成，底部可以调节高度以适应不同的施工场地。
2.5 安全防护网安全防护网用于保护工人的安全，防止工人从高处坠落。
安全防护网通常安装在平台板和支撑脚之间，可根据需要进行调整。
3. 特点和优势型钢悬挑脚手架具有以下特点和优势：•承载能力强：型钢材料具有较高的强度和承载能力，能够承受较大的荷载。
•结构稳定：悬挑脚手架的结构设计合理，稳定性良好，能够适应各种施工环境。
•安全可靠：悬挑脚手架配备安全防护网和可调节的支撑脚，能够有效保护工人的安全。
•组装方便：型钢悬挑脚手架的组装和拆卸较为简便，可以快速搭建和拆除。
•应用广泛：型钢悬挑脚手架适用于各类建筑施工，尤其适用于高空和悬挑作业。
4. 应用领域型钢悬挑脚手架广泛应用于以下领域：•建筑施工：型钢悬挑脚手架可用于楼宇和桥梁等建筑施工作业，提供稳定和安全的作业平台。
•外墙装饰：型钢悬挑脚手架可用于外墙装饰和维修作业，提供便利和安全的施工环境。
•桥梁维修：型钢悬挑脚手架可用于桥梁维修和检查作业，为工人提供安全和高效的作业条件。
脚手架类型详解
脚手架类型详解脚手架的分类脚手架的含义：脚手架是为建筑施工而搭设的上料、堆料与施工作业用的临时的结构架，是进行施工作业重要的辅助设施。
脚手架的种类：按其搭设位置分为外脚手架和里脚手架两大类；按其构造形式分为多力杆式、框式、桥式、吊式、挂式、升降式、以及用于层间操作的工具式脚手架，其所用材料分有木、竹、钢管脚手架，钢管脚手架是我国应用最广、拥有量最多的架设工具，一般采用A3电焊钢管，它的状况、发展与完善对我国建筑脚手架技术的进步将具有举足轻重的影响。
脚手架的基本要求：其宽度应满足工人操作、材料堆放和运输的要求，坚固稳定，装拆方便，能多次周转使用。
脚手架的设计1、脚手架的设计与一般结构设计相比，其具有以下特点：(1) 所受荷载变异性较大；（施工人员及材料的重量随时变动）。
(2) 扣件连接节点属于半刚性，且节点刚性大小与扣件质量、安装质量有关，节点性能存在较大变异。
(3) 脚手架结构、构件存在初始缺陷，如杆件的初弯曲、锈蚀、搭设尺寸误差、受荷偏心等均较大。
(4) 与墙的连接点，对脚手架的约束性变异较大。
(5) 安全储备小在过去的很长时期，由于经济和科学技术发展水平限制，脚手架基本依经验做法搭设，而不设计和计算，随意性大，安全得不到科学和可靠保证；脚手架材料、形式都有很大变化后该问题更突出。
2、脚手架的承力结构主要指作业层、横向构架和纵向构架三部分。
作业层是直接承受施工荷载，荷载由脚手板传给小横杆，再传给大横杆和立柱。
横向构架由立杆和小横杆组成，是脚手架直接承受和传递垂直荷载的部分，它是脚手架的受力主体。
纵向构架主要是提高脚手架的整体稳定性。
扣件式钢管脚手架一、特点扣件式钢管脚手架是目前使用最为广泛的一种脚手架品种。
扣件式钢管脚手架由钢管和扣件组成，并具有以下特征：(1)承载力大。
当脚手架搭设的几何尺寸和构造符合扣件式钢管脚手架安全技术规范要求时，一般情况下，脚手架的单根立管承载力可达15-35kN。
(2)加工、装拆简便。
钢管式脚手架结构详解
脚手架类型详解脚手架的分类脚手架的含义：脚手架是为建筑施工而搭设的上料、堆料与施工作业用的临时的结构架，是进行施工作业重要的辅助设施。
脚手架的种类：按其搭设位置分为外脚手架和里脚手架两大类；按其构造形式分为多力杆式、框式、桥式、吊式、挂式、升降式、以及用于层间操作的工具式脚手架，其所用材料分有木、竹、钢管脚手架，钢管脚手架是我国应用最广、拥有量最多的架设工具，一般采用A3电焊钢管，它的状况、发展与完善对我国建筑脚手架技术的进步将具有举足轻重的影响。
脚手架的基本要求：其宽度应满足工人操作、材料堆放和运输的要求，坚固稳定，装拆方便，能多次周转使用。
脚手架的设计1、脚手架的设计与一般结构设计相比，其具有以下特点：(1) 所受荷载变异性较大；（施工人员及材料的重量随时变动）。
(2) 扣件连接节点属于半刚性，且节点刚性大小与扣件质量、安装质量有关，节点性能存在较大变异。
(3) 脚手架结构、构件存在初始缺陷，如杆件的初弯曲、锈蚀、搭设尺寸误差、受荷偏心等均较大。
(4) 与墙的连接点，对脚手架的约束性变异较大。
(5) 安全储备小在过去的很长时期，由于经济和科学技术发展水平限制，脚手架基本依经验做法搭设，而不设计和计算，随意性大，安全得不到科学和可靠保证；脚手架材料、形式都有很大变化后该问题更突出。
2、脚手架的承力结构主要指作业层、横向构架和纵向构架三部分。
作业层是直接承受施工荷载，荷载由脚手板传给小横杆，再传给大横杆和立柱。
横向构架由立杆和小横杆组成，是脚手架直接承受和传递垂直荷载的部分，它是脚手架的受力主体。
纵向构架主要是提高脚手架的整体稳定性。
扣件式钢管脚手架一、特点扣件式钢管脚手架是目前使用最为广泛的一种脚手架品种。
扣件式钢管脚手架由钢管和扣件组成，并具有以下特征：(1)承载力大。
当脚手架搭设的几何尺寸和构造符合扣件式钢管脚手架安全技术规范要求时，一般情况下，脚手架的单根立管承载力可达15-35kN。
(2)加工、装拆简便。
2024脚手架图文教程PPT课件
脚手架图文教程PPT课件•脚手架基本概念与分类•搭设前准备工作及安全要求•脚手架搭设步骤详解•脚手架使用过程中的注意事项目•常见问题分析与解决方法•图文结合实例展示录01脚手架基本概念与分类脚手架定义及作用脚手架定义脚手架是为了保证各施工过程顺利进行而搭设的工作平台，用于承载施工人员、施工材料和设备等。
脚手架作用提供安全、稳定的工作空间，确保施工人员在高空作业时的安全，提高施工效率和质量。
扣件式脚手架碗扣式脚手架悬挑式脚手架附着式升降脚手架脚手架主要类型介绍01020304由钢管和扣件组成，搭设灵活，承载能力强，适用于各种建筑结构和施工条件。
由碗扣、横杆和立杆组成，结构稳定，搭设速度快，适用于桥梁、隧道等大规模施工。
通过悬挑梁将脚手架荷载传递给建筑结构，适用于高层建筑外墙施工和装修。
附着在建筑结构上，通过升降设备实现升降功能，适用于高层建筑外立面施工。
选用原则与注意事项选用原则根据工程特点、施工条件、承载要求和经济性等因素综合考虑，选择适合的脚手架类型。
注意事项确保脚手架材料质量合格，搭设符合规范要求，使用过程中加强检查和维护，确保安全使用。
同时，要对施工人员进行安全教育和培训，提高他们的安全意识和操作技能。
在拆除脚手架时，应遵循从上到下、逐层拆除的原则，严禁抛掷杆件和扣件。
02搭设前准备工作及安全要求010204场地勘察与评估勘察现场地形、地貌及障碍物情况评估地面承载能力及稳定性确定搭设位置和高度，并考虑周边环境因素制定安全措施和应急预案03采购符合标准要求的脚手架材料和设备检查材料和设备的质量证明文件及合格证书对材料和设备进行外观检查，确保其完好无损按照规定进行验收，并记录验收结果01020304材料设备采购与验收标准组织专业搭设队伍，明确人员分工和职责确保搭设人员熟悉脚手架搭设流程和规范对搭设人员进行安全教育和技能培训强调安全意识，提高搭设人员的自我保护能力搭设队伍组织及培训要求03脚手架搭设步骤详解基础处理与排水设计基础处理确保脚手架搭设场地平整、坚实，无杂物和积水，必要时进行夯实或铺设垫板。
图解脚手架工程的构成及术语，做个明明白白的架子工
图解脚手架工程的构成及术语，做个明明白白的架子工脚手架工程的构成主要包括：立杆，纵向水平杆、横向水平杆，纵向扫地杆、横向扫地杆、扣件(直角扣件，旋转扣件、对接扣件、防滑扣件)，剪刀撑(也称为十字撑，十字盖)、横向斜撑(也称为横向斜拉杆，之字档)，脚手板、连墙件(也称为连墙点、连墙杆)，底座等。
（1）立杆：脚手架中重直水平面的竖向杆件。
它是组成脚架结构的主要杆件，又是传递脚手架结构自重，施工荷载与风荷载的主要受力杆件。
(2)外立杆:双排脚手架中离开墙体一侧的立杆，或单排架立杆。
(3)内立杆:双排脚架中贴近墙体一侧的立杆。
立杆(4)角杆:位于脚下架转角的立杆，(5)双管料:两根并列紧靠的立杆。
(6)主立杆：双管立杆中直接承受顶部荷载的立杆。
(7)副立杆:双管立杆中分担主立杆荷载的立杆。
(8)水平杆:脚手架中的木平杆件。
(9)纵向水平杆：沿脚手架纵向设置的水平杆(也称为大横杆、大横担、牵杠，顺水杆)。
它是组成脚手架结构的主要杆件，又是传递施工荷载给立杆的主要受力杆件。
纵向水平杆（10）横向水平杆：沿脚手架横向设置的水平杆(也称为小横杆，六尺杠，横楞、搁栅)。
它是组成脚手架结构井传递施工荷载给立杆的主要受力杆件。
横向水平杆（11）扫地杆：贴近地面，连接立杆根部的水平杆。
（12）纵向扫地杆：沿脚手架纵向设置的扫地杆。
它可约束立杆底端在纵向发生位移。
（13）横向扫地杆：沿脚手架横向设置的扫地杆。
它可约束立杆底端在横向发生位移。
扫地杆（14）连墙件：连接脚手架与建筑物的构件(也称为连墙点、连墙杆)。
它是既能承受、传递风荷载，又能防止脚手架在横向失稳或倾覆的重要受力部件连墙件（15）横向斜撑：与双排脚手架内、外立杆或水平杆斜交成之字型的斜杆，它可增强脚手架的横向刚度，提高脚手架的承载能力。
（16）剪刀撑：在脚手架外侧面成对设置的交叉斜杆(也称为十字撑，十字盖)，它可增强脚手架的纵向刚度，提高脚手架的承载能力剪刀撑（17）抛撑：与脚手架外侧面斜交的杆件。
附着式脚手架详解
附着式脚手架详解“爬架”，即：附着式升降脚手架，已广泛应用于高层及超高层建筑施工，是指搭设一定高度并附着于工程结构上，依靠自身的升降设备和装置，可随工程结构逐层爬升或下降，具有防倾覆、防坠落装置的外脚手架。
附着升降脚手架主要由集成化的附着升降脚手架架体结构、附着支座、防倾装置、防坠落装置、升降机构及控制装置等构成。
·四大组成系统·安装过程演示·提升模拟·拆除模拟·特殊节点部位说明·操作和管理中的要点·主要管理流程【附】集成附着式升降脚手架技术介绍☛技术内容（1）集成附着式升降脚手架设计1）集成附着式升降脚手架主要由架体系统、附墙系统、爬升系统三部分组成。
2）架体系统由竖向主框架、水平承力桁架、架体构架、护栏网等组成。
3）附墙系统由预埋螺栓、连墙装置、导向装置等组成。
4）爬升系统由控制系统、爬升动力设备、附墙承力装置，架体承力装置等组成。
控制系统采用三种控制方式：计算机控制、手动控制和遥控器控制，并可以通过计算机作为人机交互界面，全中文菜单，简单直观，控制状态一目了然，更适合建筑工地的操作环境。
控制系统具有超载、失载自动报警与停机功能。
5）爬升动力设备可以采用电动葫芦或液压千斤顶。
6）集成附着式升降脚手架有可靠的防坠落装置，能够在提升动力失效时迅速将架体系统锁定在导轨或其他附墙点上。
7）集成附着式升降脚手架有可靠的防倾导向装置。
8）集成附着式升降脚手架有可靠的荷载控制系统或同步控制系统，并采用无线控制技术。
（2）集成附着式升降脚手架施工1）应根据工程结构设计图、塔吊附壁位置、施工流水段等确定附着升降脚手架的平面布置，编制施工组织设计及施工图。
2）根据提升点处的具体结构形式确定附墙方式。
3）制定确保质量和安全施工等有关措施。
4）制定集成附着式升降脚手架施工工艺流程和工艺要点。
5）根据专项施工方案计算所需材料。
☛技术指标（1）架体高度不应大于5倍楼层高，架体宽度不应大于1.2m。
砖砌脚手架搭建步骤详解
砖砌脚手架搭建步骤详解1. 准备工作在搭建砖砌脚手架之前，需要做一些准备工作。
首先，清理工作区域，确保没有杂物和障碍物。
其次，检查工具和材料是否齐全，包括砖块、水泥、砂浆、水平仪、尺子、搅拌工具等。
2. 标记定位使用水平仪和尺子，确定脚手架的高度和宽度，并在地面上做好标记。
确保标记的位置准确无误，以便后续的搭建工作。
3. 搭建基座首先，在标记的位置上铺设一层水泥，作为脚手架的基座。
使用水平仪和尺子，确保基座水平稳固。
4. 安装主立柱根据标记的高度，安装主立柱。
使用水平仪和尺子，确保主立柱垂直稳固。
将主立柱与基座固定，可以使用水泥或其他适当的固定材料。
5. 安装次立柱和横梁安装次立柱和横梁，以支撑脚手架的横向结构。
使用水平仪和尺子，确保次立柱和横梁水平稳固，并与主立柱连接紧密。
6. 搭建脚手板在脚手架的横梁上安装脚手板，作为工作平台。
使用固定夹具或钉子，将脚手板牢固地固定在横梁上。
7. 进行测试和调整在搭建完成后，进行测试和调整。
使用水平仪和尺子，检查脚手架的水平度和垂直度。
如果需要进行调整，使用适当的工具和材料进行修正。
8. 定期检查和维护一旦脚手架搭建完成，定期检查和维护变得非常重要。
确保脚手架的结构稳固，没有松动或损坏的部件。
及时修复或更换需要维修的部件，以确保脚手架的安全和可靠性。
以上是砖砌脚手架搭建的详细步骤，按照这些步骤进行操作，可以搭建一个稳固可靠的脚手架。
在搭建过程中要特别注意安全，遵循相关的操作规范和安全措施。
钢管式脚手架结构详解
脚手架类型详解脚手架的分类脚手架的含义：脚手架是为建筑施工而搭设的上料、堆料与施工作业用的临时的结构架，是进行施工作业重要的辅助设施。
脚手架的种类：按其搭设位置分为外脚手架和里脚手架两大类；按其构造形式分为多力杆式、框式、桥式、吊式、挂式、升降式、以及用于层间操作的工具式脚手架，其所用材料分有木、竹、钢管脚手架，钢管脚手架是我国应用最广、拥有量最多的架设工具，一般采用A3电焊钢管，它的状况、发展与完善对我国建筑脚手架技术的进步将具有举足轻重的影响。
脚手架的基本要求：其宽度应满足工人操作、材料堆放和运输的要求，坚固稳定，装拆方便，能多次周转使用。
脚手架的设计1、脚手架的设计与一般结构设计相比，其具有以下特点：(1) 所受荷载变异性较大；（施工人员及材料的重量随时变动）。
(2) 扣件连接节点属于半刚性，且节点刚性大小与扣件质量、安装质量有关，节点性能存在较大变异。
(3) 脚手架结构、构件存在初始缺陷，如杆件的初弯曲、锈蚀、搭设尺寸误差、受荷偏心等均较大。
(4) 与墙的连接点，对脚手架的约束性变异较大。
(5) 安全储备小在过去的很长时期，由于经济和科学技术发展水平限制，脚手架基本依经验做法搭设，而不设计和计算，随意性大，安全得不到科学和可靠保证；脚手架材料、形式都有很大变化后该问题更突出。
2、脚手架的承力结构主要指作业层、横向构架和纵向构架三部分。
作业层是直接承受施工荷载，荷载由脚手板传给小横杆，再传给大横杆和立柱。
横向构架由立杆和小横杆组成，是脚手架直接承受和传递垂直荷载的部分，它是脚手架的受力主体。
纵向构架主要是提高脚手架的整体稳定性。
扣件式钢管脚手架一、特点扣件式钢管脚手架是目前使用最为广泛的一种脚手架品种。
扣件式钢管脚手架由钢管和扣件组成，并具有以下特征：(1)承载力大。
当脚手架搭设的几何尺寸和构造符合扣件式钢管脚手架安全技术规范要求时，一般情况下，脚手架的单根立管承载力可达15-35kN。
(2)加工、装拆简便。
脚手架有哪些种类
引言概述:脚手架是建筑工地上常见的一种临时支架结构，它起到了支撑、搭载和保护工人的作用。
在建筑工程中，脚手架种类繁多，每种脚手架都有其特定的用途和适用范围。
本文将介绍脚手架的种类，并深入探讨每种脚手架的特点和应用领域。
正文内容:1.梅花脚手架在脚手架种类中，梅花脚手架是最常见的一种。
梅花脚手架以它坚固的结构和稳定性而闻名，并多用于高层建筑施工。
梅花脚手架可以根据需要进行组装，并能够适应不同建筑形状和高度的要求。
它的组装和拆卸过程相对简单，适用于工期短且施工进度紧张的项目。
2.钢管脚手架钢管脚手架通常由钢管和连接件组成。
它被广泛运用于各种建筑工程中，特别是在搭建大型结构时。
由于钢管脚手架具有较高的稳定性和承重能力，因此常用于搭建高层建筑、桥梁、烟囱等工程。
钢管脚手架的拆卸和组装非常方便，可以灵活应对不同项目的需求。
3.承力节点式脚手架承力节点式脚手架是一种较为新颖的脚手架形式，它采用模块化设计，并通过特殊的节点连接件来实现搭建。
这种脚手架结构具有优越的刚性和稳定性，适用于高度变化较大或者有承重要求的建筑工程。
与传统的脚手架相比，承力节点式脚手架拆卸和装配更加灵活快捷，大大提高了施工效率。
4.悬挑脚手架悬挑脚手架通常用于搭建建筑物的外墙或悬挑部分。
它的特点是支撑架构精致，悬挑部分外伸，以便施工人员进行外墙装修或维修工作。
悬挑脚手架的制作需要考虑到不同墙体的结构和高度差异，以确保施工过程的安全和稳定。
5.悬垂脚手架悬垂脚手架是一种常见于特殊施工环境下的脚手架。
它主要用于高空建筑物的外墙清洗、维修和喷涂等工作。
悬垂脚手架通过减速器和悬挂装置实现垂直运动，能够在高空作业时提供安全的支撑。
该类脚手架操作简单便捷，大大提高了高空作业的效率。
总结:脚手架是建筑工程过程中必不可少的一部分，不同类型的脚手架能够满足各种建筑工程的需求。
在本文中，我们介绍了梅花脚手架、钢管脚手架、承力节点式脚手架、悬挑脚手架和悬垂脚手架等几种常见的脚手架类型。
外墙脚手架搭设规范大全详解
4、脚手困的外侧应按规定设置密目安全网，安全网设置在外排立杆的里面。密目网必须用合首要求的系绳将网周边每隔1125px（每个环扣间隔）系牢在脚手管上。
5、遇作业层时，还要在脚手架外侧大横杆与脚手板之间，按临边防护的要求设置防护拦杆和挡脚板，防止作业人员坠落和脚手板上物料滚落。
六、交底与验收
1、脚手架搭设前，施工负责人应按照施工方案要求，结合施工现场作业条件和队伍情况，做详细的交底，并有专人指挥。
卸料平台应制作成定型化、工具化的结构，无论采用钢丝绳吊拉或型钢支承式，都应能简单合理的与建筑结构连接。
3、卸料平台应自成受力系统，禁止与脚手架连接，防止给脚手架增加不利荷载，影响脚手架的稳定和平台的安全使用。
4、卸料平台应便于操作，脚手架铺平绑牢，周围设置防护栏杆及挡脚板并用密目网封严，平台应在明显处设置标志牌，规定使用要求和限定荷载。
（2）当搭设高度在25－50m时，应对脚手架整体稳定性从构造上进行加强。如纵向剪刀撑必须连续设置，增加横向剪刀撑，连墙杆的强度相应提高，间距缩小，以及在多风地区对搭设高度超过40m的脚手架，考虑风涡流的上翻力，应在设置水平连墙件的同时，还应有抗上升翻流作用的连墙措施等，以确保脚手架的使用安全。
（3）当搭设高度超过50m时，可采用双立杆加强或采用分段卸荷，沿脚手架全高分段将脚手架与梁板结构用钢丝绳吊拉，将脚手架的部分荷载传给建筑物承担；或采用分段搭设，将各段脚手架载传给由建筑物伸出的悬挑梁、架承担，并经设计计算。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
挑脚手架示意图（单位：ｍｍ） （ａ）横杆与斜杆从一个窗口挑出；（ｂ）斜杆支撑在下一层窗台上
• 一、综合脚手架 • 为了简化脚手架工程量的计算，一些地区以
建筑面积为综合脚手架的工程量。综合脚手架的工 程量就是建筑面积，单位为平方米。 • 综合脚手架中已包括了砌筑、浇注、吊装、抹 灰等所需脚手架材料的摊销量；综合了木制、竹制、 钢管脚手架等，但不包括浇灌满堂基础等脚手架的 项目。 • 综合脚手架一般按单层建筑物或多层建筑物分 不同檐口高度计算工程量，高层建筑必须计算高层 建筑超高增加费。
•
小结：满堂脚手架按室内净面积计算。其 高度在3.6～5.2ｍ之间时，计算基本层；超过 5.2ｍ时，每增加1.2ｍ按增加一层计算，超高 部分在0.6ｍ以内者不计，超过0.6米计算一个 增加层。
满堂脚手架工程量＝室内净长度×室内净宽度
计算室内净面积时，不扣除柱、垛所占面积。已计 算满堂脚手架后，室内墙壁面装饰不再计算墙面装饰 脚手架。
例：下图是某公园框架结构绿化连廊花架（无墙和 顶板）平面及立面图，请计算框架柱和框架梁脚手 架的工程。
如图所示，现浇混凝土框架柱20根，组合钢模板，钢支撑，计算钢模板工程 量
4.500
解:①现浇混凝土框架柱钢模板工程量 ＝0.45×4×4.50×20＝162.00ｍ2 ②超高次数:4.5－3.6＝0.90ｍ ≈1次 混凝土框架柱钢支撑一次超高工程 量＝0.45×4 ×20 ×（4.50－ 3.60）＝32.40ｍ2 超高工程量＝32.40×1＝32.40 ｍ2
部分按山墙平均高度计算；带女儿墙的建筑物，其高 度算至女儿墙顶。 室外砌筑高度在15m以内的按单排脚手架计算，砌筑 高度在15m以上或高度虽不足15m，但外墙门窗及装饰 面积超过外墙表面积60%以上时均按双排脚手架计算。 竹制脚手架，按双排计算。
2.建筑物内墙脚手架 按装饰墙面的垂直投影面积计算。
二、单项脚手架 根据工程具体情况按不同搭设方式搭设脚 手架，包括：单排脚手架、双排脚手架、里脚 手架、满堂脚手架、悬空脚手架、挑脚手架、 防护架、烟囱（水塔）脚手架、电梯井字架、 架空运输道等。
1.建筑物外墙脚手架的工程量按外墙外围 长度*外墙高度以M2计算。
外墙高度系指设计室外地坪至檐口滴水的高度；山墙
图1 多立杆式脚手架 a)立面；b)侧面（双排）；c)侧面（单排） 1—立杆；2—大横杆；3—小横杆；4—脚手板；5—栏杆； 6—抛撑；7—斜撑（剪刀撑）；8—墙体
(1)钢管杆件
(3)脚手板
• 脚手板一般用厚2mm的钢板压制而成，长度2～4m，宽度 250mm，表面应有防滑措施。也可采用厚度不小于50mm的杉木 板或松木板，长度3～6m，宽度200～250mm；或者采用竹脚手 板，有竹笆板和竹片板两种形式。脚手板的材质应符合规定，且 脚手板不得有超过允许的变形和缺陷。
关于外脚手架
扣件式钢管脚手架 扣件式钢管脚手架是属于多立 杆式外脚手架中的一种。 多立杆式外脚手架由立杆、 大横杆、小横杆、斜撑、脚手板等组成。其特点是每 步架高可根据施工需要灵活布置，取材方便，钢、木、 竹等均可应用。 多立杆式脚手架分为双排式和单排式两种形式。 双排式沿外墙侧设两排立杆，小横杆两端支承在内外 二排立杆上，多、高层房屋均可采用，当房屋高度超 过50m时，需专门设计。单排式沿墙外侧仅设一排立 杆，其小横杆与大横杆连接，另一端承在墙上，仅适 用于荷载较小，高度较低（＜＝25m，墙体有一定强 度的多层房屋。） 如下图所示。
4.围墙脚手架 凡室外自然地坪至围墙顶面的砌筑高 度低于3.6m，按里脚手架计算；高于 3.6米按单排脚手架计算。
• 5、装饰工程脚手架 • 室内顶棚装饰面距室内地坪大于3.6m时，计 算满堂脚手架。满堂脚手架的基本层高在 3.6～5.2m之间者，计算满堂脚手架基本层， 超过5.2m时，每超过1.2m计算一个满堂脚手 架增加层。计算增加层脚手架时，超高部分 在0.6m以内者舍去不计，超过0.6m者，计算 一综合脚手架 二、单项脚手架
脚手架是专门为高空施工作业、堆放 和运送材料、保证施工过程工人安全而 设置的架设工具或操作平台。 脚手架不形成工程实体，属于措施项目。
第十章 施工技术措施项目
本章包括四节， 第一节脚手架工程； 第二节垂直运输机械及超高增加；
第三节构件运输及安装；
第四节混凝土模板及支撑工程； 第五节大型机械安装、拆卸及场外运输， 共801个定额子目。
满堂脚手架增加层＝[室内净高度－5.2(ｍ)]÷1.2(ｍ) [计算 结果0.6m以内舍去]
净 高 3.6m以 内
净 高 5.2m以 内
净 高 5.2m以 上
1.2m增 加 层
简易架
3.6m基 本 层
3.6m基 本 层
不计算满堂架
只计算基本层
再计算增加层
• 满堂脚手架工程量计算式
• 例：计算某建筑物天棚高为9.2m，其满堂 脚手架的增加层为多少? • 解：其满堂脚手架的增加层数为：
• 3、悬空脚手架：是由悬挑部件、吊架、操 作台、升降设备等组成的适用于外墙装修的 工具式脚手架。
吊篮脚手架示意图
• 4、挑脚手架：挑脚手架是从窗口挑出横杆或斜杆 组成挑出式支架，再设置栏杆，铺设脚手板构成 的脚手架。斜杆也可用墙上的予埋铁件支托。横 杆和斜杆可由同一个窗口挑出，挑出宽度不大于1 ｍ；或从窗口挑出横杆，斜杆支撑在下一楼层的 窗台或墙上的予埋铁件上，挑出宽度一般不大于 1.2ｍ。
（9.2-5.2）/1.2=3，余0.4m。 即应计算一个满堂脚手架的基本层及3 个增加层，余0.4m舍去不计。
• ５）其他脚手架 • （１）水平防护架，其工程量按实际铺板的水平 投影面积，以ｍ２计算。 （２）垂直防护架，其工程量按自然地坪至最上 一层横杆之间的搭设高度，乘以实际搭设长度， 以ｍ２计算。 （４）烟囱、水塔脚手架，区别不同搭设高度， 以座计算。 （５）电梯安装脚手架工程量区别不同搭设高度 以座计算。
凡设计室内地坪至顶板下表面（或山墙高度的1/2
处）的砌筑高度在3.6m以下的（含3.6m），按里脚 手架计算；砌筑高度超过3.6m以上时，按单排脚手 架计算。
3.石砌墙体脚手架 砌筑高度超过1.0m以上时，按外脚手 架计算。
注意： 1）计算内外墙脚手架时均不扣除门、窗洞口、 空圈洞口等所占的面积。 2）同一建筑物高度不同时，应按不同高度分 别计算。 3）滑升模板施工的钢筋混凝土烟囱、筒仓， 不另计算脚手架。 4）整体满堂钢筋混凝土基础，宽度超过3m以 上，按底板面积计算满堂脚手架。
钢管脚手架的搭设
剪刀撑
脚手板
脚手架构造要求
连墙件 纵 距 步距 横 向 斜 撑
抛撑 横向水平杆 立杆 纵,横向扫地杆 纵向水平杆
脚手架的分类
• 脚手架可根据与施工对象的位置关系，支承 特点、结构形式以及使用的材料等划分为多种类 型。 • 一.按照与建筑物的位置关系划分： • 1.外脚手架：外脚手架沿建筑物外围从地面 搭起，既用于外墙砌筑，又可用于外装饰施工。 其主要形式有多立杆式、框式、桥式等。多立杆 式应用最广，框式次之。桥式应用最少。 • 2.内脚手架（里脚手架）：里脚手架搭设于 建筑物内部，每砌完一层墙后，即将其转移到上 一层楼面，进行新的一层砌体砌筑，它可用于内 外墙的砌筑和室内装饰施工。里脚手架用料少， 但装拆频繁，故要求轻便灵活，装拆方便。其结 构型式有折叠式、支柱式等多种。
