工作流框架JBPM使用说明书(V1.0)长城计算机软件与系统有限公司目录1引言 (2)1.1简介 (2)1.2使用版本 (2)1.3使用环境 (2)2使用说明 (3)2.1建立数据库 (3)2.2建立项目 (6)2.3建立工作流定义 (6)2.4工作流的发布 (8)2.5工作流中定义的类 (9)1引言1.1简介JBoss JBPM是一个灵活、可扩展的流程语言框架。
JPDL是建立在这个通用框架之上的一个流程语言。
它使用直观的流程语言以图形化的方式来表示业务流程,使用术语任务、异步通讯等待状态、定时器、自动操作等。
为了将这些操作绑定在一起,JPDL提供了强有力的、可扩展的流程控制机制。
JBoss jBPM有一个具有最小的依赖性和尽可能简单易用的java库。
当然它也可以用在吞吐量极为关键的J2EE集群应用服务器环境中。
持久层采用Hibernate实现,理论上说,只要Hibernate支持的数据库JBPM都支持。
1.2使用版本本例中使用的是JBPM-3.2-GA版本,需要JDK 1.4.2及以上版本,下载地址为:/jbossjbpm/jbpm_downloads/,建议下载完整包。
在jbpm安装路径\designer\eclipse中有支持图形化设计的插件,将其加到eclipse中,在eclipse的窗口-首选项中如果有jboss jbpm选项,则安装成功。
1.3使用环境本说明书中用到的软件环境如下:操作系统:Window XP sp3JDK:1.4.2_08IDE:MyEclipse 5.5应用服务器:Weblogic 8.1 Tomcat 5.0数据库:oracle 9i2使用说明该示例演示的是一个公司报销流程。
普通员工可以填写报销单,然后提交主管审批;主管审批可以有三种可能:一是主管可以驳回请求,那么报销人需要重填报销单,或者取消报销操作;二是主管不同意请求,请求直接结束;三是主管同意请求,那又存在两种情况,一是如果报销总费用大于1000的话那么会自动转到老板那里,如果小于1000就直接进入财务处理子流程,老板审批的话有两种可能,一是同意进入财务处理子流程,二是不同意请求直接结束。
jbpm数据库
Jbpm数据库流程定义和流程执行都会持久化到数据库中,所以我们需要在数据库中创建所需的数据库表.共有18张表,分五个部分。
流程部署名称详情JBPM4_DEPLOYMENT流程定义表流程定义的部署记录。
发布一次流程后会添加一条记录,流程的具体属性存放在JBPM4_DEPLOYPROP中JBPM4_DEPLOYPROP流程定义属性表已部署的流程定义的具体属性。
发布一次流程后会添加多条记录,一条jbpm4_deployment记录需要对应4条jbpm4_deployprop记录,他们的key字段分别为langid(标识解析流程定义使用的jpdl的版本),pdid(流程定义的id),pdkey(流程的key,标识同一类流程),pdversion(流程的版本)JBPM4_LOB 存储表流程定义的相关资源。
部署一个流程时,此表中会添加多条记录,分别对应JPDL_XML ,图片, 用户代码JAVA 类等,它们以二进制的格式统一存储在此表中。
发布demo流程之后jbpm4_deployment新增一条记录jbpm4_deployprop新增三条记录jbpm4_LOB新增两条记录用户认证表JBPM实现的用户库比较简单,可以实现并扩展其相关接口,并进行认证库独立。
名称详情JBPM4_ID_GROUP组表用户组相关信息JBPM4_ID_MEMBERSHIP用户角色表用户组和用户的关系表JBPM4_ID_USER 用户表用户相关信息表流程实例运行相关表名称详情JBPM4_EXECUTION流程实例表记录流程实例运行必须的信息。
JBPM4_TASK任务表流程实例的任务信息。
存放需要人来完成的Activities,需要人来参与完成的Activity被称为Task。
JBPM4_PARTICIPATION 参与者表流程实例的任务参与人信息。
而具体的Participation既可以是单一用户,也可以是用户组JBPM4_V ARIABLE 上下文表传给流程实例的变量的相关信息。
Jbpm表结构说明

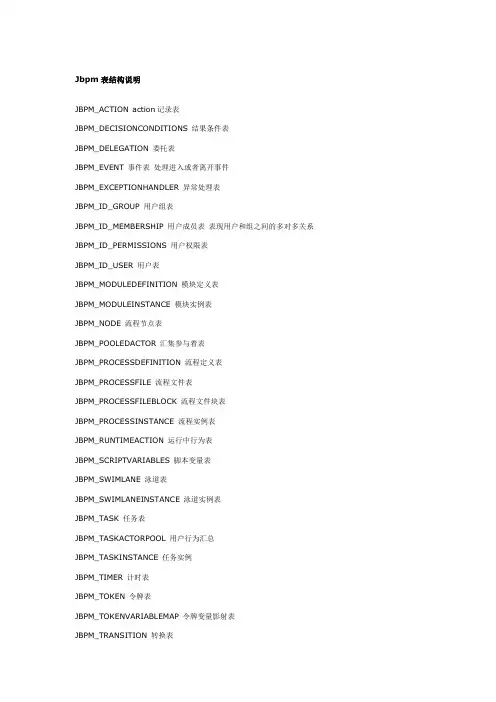

Jbpm表结构说明JBPM_ACTION action记录表JBPM_DECISIONCONDITIONS 结果条件表JBPM_DELEGATION 委托表JBPM_EVENT 事件表处理进入或者离开事件JBPM_EXCEPTIONHANDLER 异常处理表JBPM_ID_GROUP 用户组表JBPM_ID_MEMBERSHIP 用户成员表表现用户和组之间的多对多关系JBPM_ID_PERMISSIONS 用户权限表JBPM_ID_USER 用户表JBPM_MODULEDEFINITION 模块定义表JBPM_MODULEINSTANCE 模块实例表JBPM_NODE 流程节点表JBPM_POOLEDACTOR 汇集参与着表JBPM_PROCESSDEFINITION 流程定义表JBPM_PROCESSFILE 流程文件表JBPM_PROCESSFILEBLOCK 流程文件块表JBPM_PROCESSINSTANCE 流程实例表JBPM_RUNTIMEACTION 运行中行为表JBPM_SCRIPTVARIABLES 脚本变量表JBPM_SWIMLANE 泳道表JBPM_SWIMLANEINSTANCE 泳道实例表JBPM_TASK 任务表JBPM_TASKACTORPOOL 用户行为汇总JBPM_TASKINSTANCE 任务实例JBPM_TIMER 计时表JBPM_TOKEN 令牌表JBPM_TOKENVARIABLEMAP 令牌变量影射表JBPM_TRANSITION 转换表JBPM_VARIABLEINSTANCE 变量实例表JBPM_VARIABLEINSTANCEBLOCK 变量实例块表JBPM_VARIABLEMAPPING 变量影射表/wiki/attach?page=Jbpm31DataModel%2FJBoss+jBPM+Definition+Dat a+Model.png表结构图片。
jbpm数据库表.doc
JBPM数据库表说明1 流程配置类数据库表:1.1 JBPM_PROCESSDEFINITION:流程模版表1.2 JBPM_NODE:流程节点表1.3 JBPM_TRANSITION:流程迁移表1.4 JBPM_ACTION:流程动作表1.5 JBPM_EVENT:流程事件表1.6 JBPM_DELEGATION:流程代理类表(用于实例化jbpm中的action类)1.7 JBPM_TASK:流程任务表1.8 JBPM_TASKCONTROLLER:流程任务控制器1.9 JBPM_VARIABLEACCESS:流程变量表1.10 JBPM_MODULEDEFINITION:流程模块定义表1.11JBPM_EXCEPTIONHANDLER:流程异常处理器表1.12 JBPM_DECISIONCONDITION:DECISION节点判断条件表1.13 JBPM_ SWINLANE:DECISION节点判断条件表2 流程运行类数据库表:2.1 JBPM_PROCESSINSTANCE:流程实例表2.2 JBPM_TOKEN:流程TOKEN表2.3 JBPM_LOG:流程日志表2.4 JBPM_RUNTIMEACTION:流程实时ACTION表2.5 JBPM_VARIABLEINSTANCE:流程变量实例表2.6 JBPM_COMMENT:流程备注信息表2.7 JBPM_MESSAGE:流程异步消息表2.8 JBPM_TIMER:流程定时器表2.9 JBPM_TOKENVARIABLEMAP:流程TOKEN变量MAP表2.10 JBPM_MODULEINSTANCE:流程模块实例表2.11 JBPM_BYTEARRAY:文件模块形式的流程变量实例表2.12 JBPM_BYTEBLOCK:补:JBPM_TASKINSTANCE:。
( BPM业务流程管理)数据库表
(BPM业务流程管理)数据库表JBPM数据库表说明1流程配置类数据库表:1.1JBPM_PROCESSDEFINITION:流程模版表1.2JBPM_NODE:流程节点表1.3JBPM_TRANSITION:流程迁移表1.4JBPM_ACTION:流程动作表1.5JBPM_EVENT:流程事件表1.6JBPM_DELEGATION:流程代理类表(用于实例化jbpm中的action类)1.7JBPM_TASK:流程任务表1.8JBPM_TASKCONTROLLER:流程任务控制器1.9JBPM_VARIABLEACCESS:流程变量表1.10JBPM_MODULEDEFINITION:流程模块定义表1.11JBPM_EXCEPTIONHANDLER:流程异常处理器表1.12JBPM_DECISIONCONDITION:DECISION节点判断条件表1.13JBPM_SWINLANE:DECISION节点判断条件表2流程运行类数据库表:2.1JBPM_PROCESSINSTANCE:流程实例表2.2JBPM_TOKEN:流程TOKEN表2.3JBPM_LOG:流程日志表2.4JBPM_RUNTIMEACTION:流程实时ACTION表2.5JBPM_VARIABLEINSTANCE:流程变量实例表2.6JBPM_COMMENT:流程备注信息表2.7JBPM_MESSAGE:流程异步消息表2.8JBPM_TIMER:流程定时器表2.9JBPM_TOKENVARIABLEMAP:流程TOKEN变量MAP表2.10JBPM_MODULEINSTANCE:流程模块实例表2.11JBPM_BYTEARRAY:文件模块形式的流程变量实例表2.12JBPM_BYTEBLOCK:补:JBPM_TASKINSTANCE:。
JBPM工作流引擎介绍及表结构说明

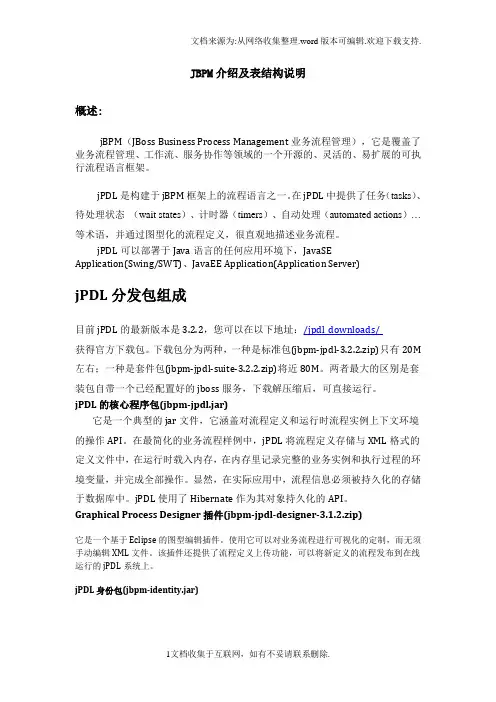

JBPM介绍及表结构说明概述:jBPM(JBoss Business Process Management业务流程管理),它是覆盖了业务流程管理、工作流、服务协作等领域的一个开源的、灵活的、易扩展的可执行流程语言框架。
