视频监控摄像机镜头选型
高空抛物监控摄像机选型讲述

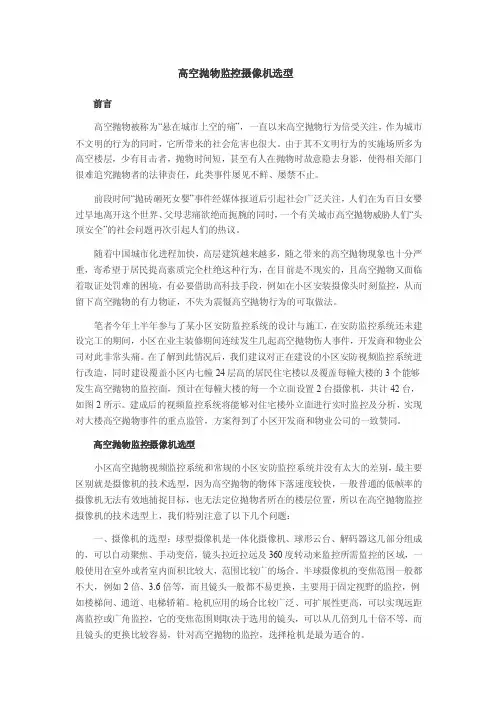

高空抛物监控摄像机选型前言高空抛物被称为“悬在城市上空的痛”,一直以来高空抛物行为倍受关注,作为城市不文明的行为的同时,它所带来的社会危害也很大。
由于其不文明行为的实施场所多为高空楼层,少有目击者,抛物时间短,甚至有人在抛物时故意隐去身影,使得相关部门很难追究抛物者的法律责任,此类事件屡见不鲜、屡禁不止。
前段时间“抛砖砸死女婴”事件经媒体报道后引起社会广泛关注,人们在为百日女婴过早地离开这个世界、父母悲痛欲绝而扼腕的同时,一个有关城市高空抛物威胁人们“头顶安全”的社会问题再次引起人们的热议。
随着中国城市化进程加快,高层建筑越来越多,随之带来的高空抛物现象也十分严重,寄希望于居民提高素质完全杜绝这种行为,在目前是不现实的,且高空抛物又面临着取证处罚难的困境,有必要借助高科技手段,例如在小区安装摄像头时刻监控,从而留下高空抛物的有力物证,不失为震慑高空抛物行为的可取做法。
笔者今年上半年参与了某小区安防监控系统的设计与施工,在安防监控系统还未建设完工的期间,小区在业主装修期间连续发生几起高空抛物伤人事件,开发商和物业公司对此非常头痛。
在了解到此情况后,我们建议对正在建设的小区安防视频监控系统进行改造,同时建设覆盖小区内七幢24层高的居民住宅楼以及覆盖每幢大楼的3个能够发生高空抛物的监控面,预计在每幢大楼的每一个立面设置2台摄像机,共计42台,如图2所示。
建成后的视频监控系统将能够对住宅楼外立面进行实时监控及分析,实现对大楼高空抛物事件的重点监管,方案得到了小区开发商和物业公司的一致赞同。
高空抛物监控摄像机选型小区高空抛物视频监控系统和常规的小区安防监控系统并没有太大的差别,最主要区别就是摄像机的技术选型,因为高空抛物的物体下落速度较快,一般普通的低帧率的摄像机无法有效地捕捉目标,也无法定位抛物者所在的楼层位置,所以在高空抛物监控摄像机的技术选型上,我们特别注意了以下几个问题:一、摄像机的选型:球型摄像机是一体化摄像机、球形云台、解码器这几部分组成的,可以自动聚焦、手动变倍,镜头拉近拉远及360度转动来监控所需监控的区域,一般使用在室外或者室内面积比较大,范围比较广的场合。
视频监控系统设备选型和建议

视频监控 系统设备选 型和建 议
王 晋 异
( 大连 中豪电讯工程有限公司
1- 7 .  ̄
大连
160 ) 0 1 1
。
【 要】 摘 视频监控 系统功能优劣 、 用户是否愿意接 受、 能否很好的完成安防监控任务 , 完全取决 于系统配置的技 术合理性及经 济性 我们做 系统设计 时必须考虑的首要 问题 。
互联和集成奠定 良好 的基础。
第三 阶段 : 20 从 0 4年开始 , 随着 网络带 宽的提高和成本 的降低 、 硬盘容量的加大和中心存储成本的降低 . 以及各 种实用视 频处 理技术 的出现 . 视频监控 步人了全数字化 的网络时代 . 并且依靠 强大 的平台 软件实施管理 . 被称 为第三代全 网络视 频监 控管理系统 . 系统优势 该 是摄像机 内置 We b服务器 . 直接提供 以太 网端 口. 并 供任何经授权客 户机从网络中任何位 置访 问 、 监视 、 记录并打印。全 I P视频监 控系统 完全不 同于前面两种 系统.简单的系统结构和方便的远程监控能力 . 注定是它快速发展起来 。
3主 要 设 备选 型 的建 议 .
每个项 目的安 防系统都是 由多个 子系统组 成的 . 如何 实现各子系 统之间的管理和信息共享 同样至关重要 由于安防系统功能 的特殊性 、联 动的复杂性 、集成的层次性 , 因 此. 在安防系统 的品牌选 择上必须考虑各 子系统之间 的开放性 . 选择 主流的 、 统一 的品牌产品 , 实现安 防系统以及更 高层次 的 I M B S系统 的深度集成功能 . 为用户获得最大的投资回报及运行效益 。
31摄像 机选 型 原 则 .
不同的使用 环境决定 了选择不同类型的摄像机 : 例如门外照向室内大厅的摄像机 . 多采用室外宽动态全方位一体 化摄像机 以便 于在强光 条件下逆光的图像 也清晰 地下停车场 内采用低照度彩转黑 镜头分离式枪式摄像 机和低照 度全方位一体化摄像机 背光位置采用低照度红外一体化枪式摄像机 . 以便于在无光照条 件下 图像也清晰 走廊基本采用低照度彩转黑镜头分离式枪式摄像 机。 电梯轿厢内采用电梯轿厢专用摄像机。 大堂 、 门厅 、 休息 区 、 咖啡厅 、 餐厅 、 展览区 、 多功能厅基本采用全 方位一体化摄像机 32传输部分选 型原则 . 作为系统的图像信 号和控制信号通路 .要求传输部分 的衰减 、 引 幅频特性 、 特性等性能有 良好 。保证原始 图像信 号( 相频 从摄 分 、 录部分 、 记 报警联 动部分 。 同完成将采集的信息通过处理 、 共 控制 、 入噪声 、 不产生明显 的噪声 、 失真 。 通常采用同轴线缆传 显示 、 录达到安防使用 目的。通过控制主机 , 记 操作人员可发出指令 , 像机输 出的图像信号) 对 云台 的上 、 、 、 下 左 右的动作进行 控制及对 镜头进行 调焦变倍 的操 输视频基带信号的视频传输方式 。 控制信号线的传输方式是将矩阵 主机 的控制信号进行数字编码 , 作. 并可通过控制主机实现在 多路摄像机及云台之间的切换 利用一根线缆实现一线多传 . 在前端采用解码器直接控制云台摄像机 。 22系统组成应遵守 的原则 . 为保证信 号的传输质量 . 号传输尽量采用一 根电缆贯通 , 信 以减 221 全 可靠 性 原 则 . 安 . 在安 防系统设计 、 设备选 型 、 调试 、 安装等环 节都应 严格执 行 国 少 由于接头造成信号衰减或接触不 良出现的故障。 远距离传输通过光缆和光端机实现 。 ( 下转第 3 4 ) 4 页 家、 行业 的有关标 准及公安部 门有关 安全技术防范 的要求 . 贯彻质量
干货:网络摄像机的参数解读及选型指南!

IPC(网络摄像机)参数及选型指南安防系统的重点在监控,监控的未来在网络视频监控,网络视频监控的核心硬件是网络摄像机(IPC)。
未来,前端IPC接入网络,后端部署云架构,用户通过远程视频终端进行浏览查看,架构非常简单,系统将逐步扁平化,因此IPC作为核心硬件,其地位尤其重要。
不论对于厂商、工程商还是用户,设计、销售还是工程技术人员,了解IPC的关键参数、含义及如何进行选型,非常重要。
IPC的简单的参数说明:压缩率: 通常用编码的量化参数(QP或DFR值)表示,数字越大,压缩越狠,图像质量越差当然码流越低。
厂商常将后台QP值用Low/Mid/High对应显示。
分辨率: 常见如4CIF,720P,130万,1080P,300万/500万/1000万像素等PPF(像素密度): 不同的PPF水平实现不同监视目的,比如10PPF可以区分出人或车辆;50PPF可以识别更多细节,100PPF可以进行人脸或者车牌识别……视场的水平范围: 目标视场(摄像机呈现后覆盖的范围)的定义很重要,他决定摄像机的PPF值的计算&选择及镜头焦距的选择。
摄像机距离监视目标的距离: 用来进行镜头焦距参数选择低照度: 用来表征摄像机在多“黑”的环境下依然能够清晰成像,但是由于标准不统一,存在虚标现象。
目前行业主流IPC产品通常在0.0x的水平。
最大曝光设定:参数范围1s到1/10000,常规设定建议在1/30以避免出现运动目标的拖影现象,再长的曝光值意味着要忍受明显拖影,但画面会稍亮。
宽动态:主要针对监控场景内目标主体与背景光线反差较大的应用情况,需要注意宽动态有不同的技术实现方式,导致效果差别较大、成本差异较大。
帧率:选择范围通常1-30,最大可60,如果没有特殊要求,在安防行业5-15帧即可,多了也是浪费。
高帧率通常用于赌场或工业等特殊监控需求场所。
音频:音频通常包括麦克风和广播,如果真的有音频需求,建议选择全双工模式,并且需要确认是否后台CMS软件支持双向音频功能。
摄像机镜头选型准则

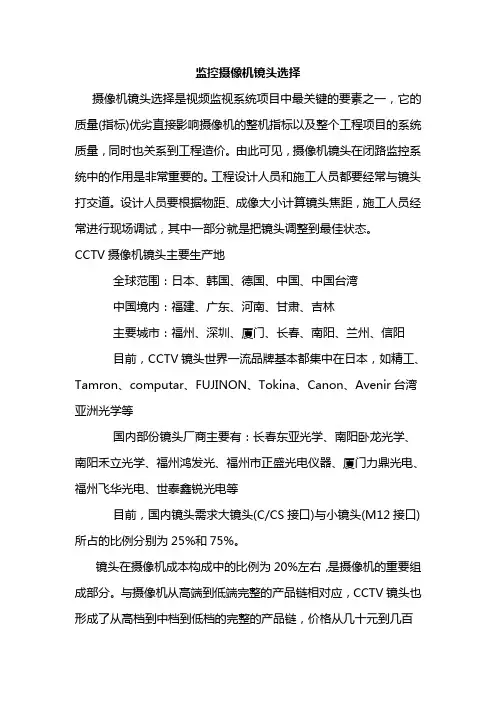

监控摄像机镜头选择摄像机镜头选择是视频监视系统项目中最关键的要素之一,它的质量(指标)优劣直接影响摄像机的整机指标以及整个工程项目的系统质量,同时也关系到工程造价。
由此可见,摄像机镜头在闭路监控系统中的作用是非常重要的。
工程设计人员和施工人员都要经常与镜头打交道。
设计人员要根据物距、成像大小计算镜头焦距,施工人员经常进行现场调试,其中一部分就是把镜头调整到最佳状态。
CCTV摄像机镜头主要生产地全球范围:日本、韩国、德国、中国、中国台湾中国境内:福建、广东、河南、甘肃、吉林主要城市:福州、深圳、厦门、长春、南阳、兰州、信阳目前,CCTV镜头世界一流品牌基本都集中在日本,如精工、Tamron、computar、FUJINON、Tokina、Canon、Avenir台湾亚洲光学等国内部份镜头厂商主要有:长春东亚光学、南阳卧龙光学、南阳禾立光学、福州鸿发光、福州市正盛光电仪器、厦门力鼎光电、福州飞华光电、世泰鑫锐光电等目前,国内镜头需求大镜头(C/CS接口)与小镜头(M12接口)所占的比例分别为25%和75%。
镜头在摄像机成本构成中的比例为20%左右,是摄像机的重要组成部分。
与摄像机从高端到低端完整的产品链相对应,CCTV镜头也形成了从高档到中档到低档的完整的产品链,价格从几十元到几百元,几百元到几千元,一应俱全。
利润水平也相差很大,常用的单板机镜头,利润已很低;技术含量越高,功能越先进的镜头,利润也就越大。
镜头相当于人眼的晶状体,如果没有晶状体,人眼看不到任何物体;如果没有镜头,那么摄像头所输出的图像就是白茫茫的一片,没有清晰的图像输出,这与我们家用摄像机和照相机的原理是一致的。
当人眼的肌肉无法将晶状体拉伸至正常位臵时,也就是人们常说的近视眼,眼前的景物就变得模糊不清;摄像头与镜头的配合也有类似现象,当图像变得不清楚时,可以调整摄像头的后焦点,改变CCD芯片与镜头基准面的距离(相当于调整人眼晶状体的位臵),可以将模糊的图像变得清晰。
交通视频监控系统中的设备选型要求

交通视频监控系统中的设备选型要求随着生活水平的不断提高,人们对出行的安全要求也越来越高,建立完整高效的交通视频监控系统的需求也越来越迫切。
交通视频监控系统主要是指在车站、省道、国道及高速公路中建立一套用于交通监控、交通信息采集、事件检测以及交通疏导为目的的智能系统。
系统通过在车站、道路沿线、互通立交、广场、交通配套服务区等位置设置摄像机,并把其信号传输至监控中心集中监控。
例如通过在高速公路沿线关键位置设置车辆计数器、车辆测速器、气象资料采集器,并把信号传输至监控中心集中处理,实现交通信息和气象信息的采集;通过安装于道路中间分隔带的可变速标志,可以从中心对外发布交通疏导和交通控制信息。
整个监控系统中包含了前端部分、控制和传输部分和后端显示部分。
交通行业监控主要包括了道路出入口监控,车站售票窗口、主要通道、机房、高速公路收费亭监控,车站候车区、广场的监控,道路路况监控,交通事件检测监控,交通配套服务区的监控。
交通行业涉及到的产品非常多,从前端产品到最后的显示产品,每个环节都非常重要,本文主要就前端产品的选型和后端大屏幕液晶显示设备的应用做了比较详细的描述。
以下针对这些位置的监控环境和产品应用做了详细的说明。
一、道路出入口的监控在交通行业监控中,道路的主要出入口、城际之间的卡口、高速公路收费站等等都是需要重点监控的位置,针对这些位置的监控,最重要的一点就是要看清楚来往车辆的车貌和车牌,下面以收费站的监控和城际之间卡口为例讲解具体的应用。
收费车道监控主要要求是需要看清楚来往车辆的车牌,在收费的同时做好车牌的记录,当有逃逸车辆或者违规现象时,事后能根据录像进行查询当事车辆。
监控环境分析1进入收费车道的车辆车速不会太快,对摄像机的高速快门没有具体要求;2白天收费车道光线比较均匀,监控完全没问题,普通的摄像机都可以做到;3晚上,光照条件一般都比较好,但过往车辆的强光灯很亮,要求看清强光背后的车牌号码。
根据以上分析,收费车道监控摄像机主要需要具有强光抑制、背光补偿、高清晰的特点,灵敏度和动态范围作为次要考虑的因素。
视频监控项目摄像机选型标准表通用版

监控摄像机镜头角度和距离计算表
摄像机拍摄的视角与镜头的毫米数、CCD的尺寸大小密不可分,下表为镜头毫米数与搭配的CCD拍摄视角的对应关系,可供大家参考
1/3" CCD 搭配镜头拍摄范围的尺寸如下表所示:
备注:同样毫米数的镜头搭配1/4"的CCD芯片拍摄的范围和角度稍微窄一点,但是拍摄画面中的物体看起来要大一点.表中的数据为水平方向的视场角度,如果摄像机装在高处往低处监看时,视场角和拍摄范围要稍微大一些,但拍摄画面中的物体要稍微小一点
1/3英寸----靶面尺寸为宽4.8mm×高3.6mm,对角线6mm
1/4英寸----靶面尺寸为宽3.2mm×高2.4mm,对角线4mm
镜头毫米数与对应距离的参数表(以1/3" CCD例)。
监控系统摄像机选型标准

监控系统摄像机选型标准监控系统摄像机选型标准1.摄像机类型1.1 固定摄像机①分辨率要求②视野角度要求③光学变焦要求④低照度要求1.2 球型摄像机①分辨率要求②视野角度要求③光学变焦要求④低照度要求1.3 高速球型摄像机①分辨率要求②视野角度要求③光学变焦要求④低照度要求1.4 全景摄像机①分辨率要求②视野角度要求③光学变焦要求④低照度要求2.摄像机功能要求2.1 防护等级要求2.2 环境适应性要求2.3 画面稳定性要求2.4 日夜模式切换要求2.5 移动侦测要求2.6 运动跟踪要求2.7 防破坏要求2.8 人脸识别要求2.9 物体识别要求2.10 PTZ控制要求3.摄像机接口要求3.1 视频输出接口要求3.2 电源接口要求3.3 控制接口要求3.4 网络接口要求3.5 存储接口要求3.6 音频输入接口要求3.7 报警输入接口要求3.8 报警输出接口要求4.附件要求本文档涉及的附件包括但不限于:4.1 摄像机型号列表4.2 技术规格书4.3 产品样本照片4.4 安装示意图4.5 外观尺寸图5.法律名词及注释5.1 监控系统:用于监视和记录公共区域或私人场所以确保安全的系统。
5.2 摄像机:一种用于捕捉和记录图像的设备。
5.3 分辨率:图像中单位长度所包含的像素数,决定图像的清晰度。
5.4 视野角度:摄像机能够看到的水平和垂直范围。
5.5 光学变焦:通过调整摄像机镜头的焦距来实现放大效果。
5.6 低照度:适应低光条件下的摄像要求。
5.7 防护等级:摄像机的抗外部物体和灰尘侵入的等级。
5.8 环境适应性:摄像机适应不同环境条件的能力。
5.9 画面稳定性:摄像机图像保持稳定,不出现抖动或模糊的能力。
5.10 移动侦测:摄像机能够自动检测到移动物体,并进行相应的处理。
5.11 运动跟踪:摄像机能够自动跟踪并记录运动物体的轨迹。
5.12 防破坏:摄像机具备抗暴力破坏和破坏报警的能力。
5.13 人脸识别:摄像机能够识别人脸信息并进行匹配和记录。
视频监控系统设备选型及配置

3)以镜头光圈分类 摄像机镜头分固定光圈镜头、手动光圈镜头和自动光圈镜 头两大类型。 手动和自动调整光圈都是为了调节光的通光量,使传感器 (CCD)感受光量保持在最佳状态。手动光圈镜头是的最 CCD)感受光量保持在最佳状态。手动光圈镜头是的最 简单的镜头,适用于光照条件相对稳定的条件下。手动光 圈镜头,可以与电子快门摄像机配合在各种光线下使用。 在照明条件变化大的环境中或不是用来监视某个固定目标, 应采用自动光圈镜头,比如在户外或人工照明经常开关的 地方,自动光圈镜头的光圈的动作由马达驱动,马达受控 于摄像机的视频信号。 自动光圈镜头有二种驱动方式: 一类为视频输入型 Video driver with Amp),这种视频输 Amp),这种视频输 入型镜头内包含有放大器电路,用以将摄像机传来的视频 信号转换成对光圈马达的控制。 另一类称为 DC 输入型(DC driver no Amp),它利用摄像 输入型(DC Amp),它利用摄像 机上的直流电压来直接控制光圈,二种驱动方式产品不具 可互换性,但现已有通用型自动光圈镜头推出。
(3)云台 云台是承载摄像机并可进行水平和垂直两个方向转动的装置。 云台内装有两个电动机。这两个电动机一个负责水平方向的 转动,另一个负责垂直方向的转动。水平转动的角度一般为 350°,垂直转动则有±45° 350°,垂直转动则有±45°、±35°、±75°等。水平及 35° 75° 垂直转动的角度大小可通过限位开关进行调整。 (1)云台的分类 1)按使用环境分类 云台按使用环境分为室内型和室外型,主要区别是室外型密 封性能好,防水、防尘,负载大,有些高档的室外云台除有 防雨装置外,还有防冻头可分为:手动变焦镜头、电动变焦镜头、固 定焦距镜头。 手动变焦镜头的焦距是可变的,它有一个焦距调整环,可以 在一定范围内调整镜头的焦距,其变比一般为 2~3 倍,焦 距一般为 3.6~8mm。在实际工程应用中,通过手动调节镜 3.6~8mm。在实际工程应用中,通过手动调节镜 头的变焦环,可以方便地选择监视现场的视场角。 对于大多数视频监控系统工程来说,当摄像机安装位置固定 下来后,再频繁地手动变焦是很不方便的,因此,工程完工 后,手动变焦镜头的焦距一般很少再去调整,而仅仅起到定 焦镜头的作用。因而手动变焦镜头一般用在要求较为严格而 用定焦镜头又不易满足要求的场合。但这种镜头却受到工程 人员的青睐,因为在施工调试过程中使用这种镜头,通过在 一定范围的焦距调节,一般总可以找到一个可使用户满意的 观测范围,不用反复更换不同焦距的镜头,方便施工。 电动变焦镜头中有两个微型电动机,其中一个电动机受控而 转动时可改变镜头的焦距;另一个电动机受控转动时可完成 镜头的对焦。由于该镜头增加了两个可遥控调整的功能,因 而此种镜头也称为电动两可变镜头。
视频监控系统摄像机镜头计算及选择

Th s p p r ito u e te r lto s i a e n r d c s h eain
两部 分 .从 镜 头摄 取 的 光 学 图像 .经 过 分 色棱 镜 分 为 R ( ) 红 、G ( ) 绿 、B ( ) 3个 单 色 图 像 ,投 射 在 蓝 CC D上 摄 像 机 通 过 光 学 镜 头 采 集 图像 信 号 专 业 摄 像机 ( 大都 采 用 可 更 换标 准 接 口通 用 镜 头 ) 口径一 般
厂商 除外 ) 。光 学 镜 头 品 质 由镜 头 口径 、分 辨 率 、变
摘
要
介 绍视 频 监 控 系统 摄 像 机 照 度 与 环 境 、
焦 能 力 、画 面 色 调 、操 作 便 捷 程 度 等 因 素 决 定 。镜 头 口径 越 大 .通 过 镜 头 的 光 通 量就 越 大 ,对 光 线 的接 收 和 控 制 就 会 越 好 .成 像 质 量 也 就 越 高 .拍 摄 较 暗 物
De ie 的 简 称 。 有 单 C D、3 D 之 分 3 C 与 vc ) C CC CD C D 相 比 , 由于 3 CD是 用 3片 C D 分 别 转 换 成 红 、 C C C 绿 、蓝 信 号 .拍 摄 出 的 图像 从 色 彩 还 原 上要 比单 C D C 更 准 确 .更 自然 .清 晰 度 也 比单 C D 高 .还 具 有 很 C 高 的信 噪 比 、极 好 的敏 感 度 和 较 宽 的 动 态 范 围
体 .效 果 更 明显 变 焦 能 力包 括 变 焦 范 围 和光 学 放 大
倍 数 变 焦 范 同是 最 广 聚 焦 与 最 远 聚 焦 时 的 聚 焦 范
镜 头 光 圈 的 关 系 ,镜 头 的 种 类 、 规 格 尺 寸 ,镜 头 的 选
视频监控镜头选择规范

视频监控镜头选择规范视频监控镜头负责现场视频信号的采集,是整个视频图像管理系统的原始信号源,视频监控镜头的选择是否科学、合理将对系统的建设和应用具有深远的影响,视频监控镜头清理复核工作应逐一做好镜头的选择工作。
(一)视频监控镜头选择原则新建视频监控镜头选择的基本原则要以满足实际业务应用为目标,结合监控现场和目标范围的具体情况,科学合理地选择摄像机种类。
1、案件高发地点、公共复杂场所、易发生群体性事件的重点敏感区域、主要路段、人流密集区和重要警卫目标等应采用高清摄像机。
2、在重点部位、重点单位周边、公园、广场、景点区域和交通路段等监控点,如果既需要监控大范围区域和整体场景,又需要通过镜头变倍和云台控制辨识人员面部特征、车辆车牌和局部现场情况,应采用高速快球摄像机或云台摄像机。
3、在背街小巷、偏离路段、治安盲区等区域,人员车辆经过少、同时需要监控的部位多、角度多,应采用智能快球摄像机。
4、对夜间环境照明条件比较差,又不适合采用白炽灯补光的监控点,应采用红外摄像机,其红外补光有效距离应大于监控点与监控目标的距离。
(二)视频监控镜头分类和基本特点视频监控镜头种类繁多,分类方式也多种多样,根据视频监控镜头选用原则和视频监控领域先进产品和技术,围绕社会公共安全场所和区域监控的具体应用,可按图像清晰度(高清、标清)和应用模式(网络、模拟、红外)进行分类,可分为五大类十三小类。
第一类:高清网络摄像机1、高清网络智能快球摄像机2、高清网络枪式摄像机3、高清网络半球摄像机该类摄像机基本特点:支持高清视频图像采集,摄像机完成视频图像编码压缩,图像分辨率达到720P(1280*720)、1080P(1920*1080)、1200P(1600*1200)。
主要应用于需要高品质图像的重点监控部位和人员复杂场所等。
第二类:标清网络摄像机1、标清网络智能快球摄像机2、标清网络枪式摄像机3、标清网络半球摄像机该类摄像机基本特点:支持标清视频图像采集,摄像机完成视频图像编码压缩,视频图像分辨率4CIF(704*576)。
视频监控点位分类和规划原则及评估办法

视频监控点位分类和规划原则及评估办法(一)重点监控部位分类1、重点单位(1)乡镇、街道以上党政机关;(2)供电、供水、供气、供热、供油等涉及国计民生单位;(3)广播电台、电视台、邮政、电信等重点单位;(4)大中专院校、中小学校、幼儿园等教育机构;(5)综合、专科等医疗机构;(6)核电站、重点科研机构、重点建设工程等保护单位;(7)武器、弹药、危险品、粮食等各类重要物质储备库。
2、重点场所(8)机场、火车站、港口码头、长途客运站等交通枢纽;(9)银行、股票、证券等金融营业场所和金银珠宝营业场所;(10)图书馆、博物馆、纪念馆、文化宫、体育场馆、寺院教堂等文化体育宗教活动场所;(11)大型广场、公园、动物园等旅游观光场所;(12)大中型商场(建筑面积大于3000平米)、大型农贸市场等人群密集场所;(13)四星级以上宾馆和治安复杂的娱乐场所;(14)居民住宅小区及区内公共活动场所。
3、重点出入口(15)地铁出口、隧道出口、快轨车站、较大公交车站;(16)主要干道、交通路口;(17)卡口、要道、高速收费口;(18)停车场。
(二)视频监控点的规划及选型、安装根据重点区域特点结合现有监控点位,依实战需要,提出“围、补、连、合”的规划思路,供参考:围:顾名思义就是将目标区域围起来,形成封闭圈。
一是控制所有出入市的路口,二是控制主城区所有出入口,三是控制局部辖区出入口,确保主要出入口100%有效覆盖,达到任何进出的人、车、物等目标均能获取清晰影像;力争所有进出部位均能达到有效覆盖。
连:控制所有重点部位、重点场所、重点部位周边出入口,结合周边摄像头分布情况按照市区主要道路连成线,连成圆,形成多个相互关联的封闭圈,确保可多次捕获移动目标。
补:对各类封闭圈的补点:保证目标经过各层封闭圈时必须能达到清晰覆盖,合理规划各辖区相互重叠交叉的封闭圈,避免重复建设、漏建等情况。
对封闭圈内补点:主要是派出所封闭圈内,对已分类的重点单位、重点场所、重点部位补建监控点位,特别是对案件高发等区域,根据实际情况选择摄像机类型进行补点。
高清网络摄像机的类型、选购及应用

高清网络摄像机的类型、选购及应用随着社会不断进步,经济快速发展和技术突飞猛进,公共秩序安全、生产安全、财产安全等越来越受到人们的重视,从而使以视频信息为特征的视频监控更为广泛地被应用在各行业领域,从传统的安防监控向管理和生产经营监控发展,从室内到无人值守特定场合应用的监控。
传统的监控模式已不能满足政府“平安城市”、金融系统、高等教育、监管、监狱、文博等行业对安防的需求,而拥有网络化、智能化、数字化、远程化特点的网络视频监控系统则成为新的应用趋势,并形成一个高效、安全、先进的网络视频监控体系。
在网络视频监控系统中,H.264编码压缩算法得以成功推广,随着用户的逐步认可、价格的降低及功能的完善,必然迎来高清网络摄像机主导未来视频监控领域的时代。
高清网络摄像机选型注意事项 1、安防监控镜头的选择 视频监控系统中,百万像素高清网络摄像机的镜头选择也非常重要。
安防监控镜头的种类多种多样,规格也多的让人眼花缭乱,在监控项目中选择一款合适的镜头是十分重要的。
2、选购镜头时注意的因素 (1)选购时要防假货。
(2)要与摄像机匹配,特别是光通量F值的匹配,使摄像机灵敏度能达到预期效果。
(3)百万像素摄像机一般都要选购匹配的对应百万像素镜头。
(4)看外观材质,是否与CMOS/CCD规格和接口匹配,看镀膜是否好,看镜片类型(球面/非球面)。
(5)应用环境考虑,镜片类型涉及到选广角镜头、标准镜头、长焦镜头、变焦镜头、定焦镜头。
(6)镜头的质保时间。
(7)亲自测试一下镜头品质。
3、高清百万像素网络摄像机选购要点 从当前国内市场推出的高清百万像素网络摄像机来看,采用的压缩方式主要以MJPEG/MPEG4和H.264为主,而在其带宽、传输速率方面没有更加明确的量化数据,使得用户虽然了解其超高的图象质量,但仍然对其在如此高图象质量下的图像连续性和传输所需的带宽产生疑惑。
因此这类产品在选择时需要注意如下几点: (1)确切了解高质量图像下的实际带宽、传输速率等量化指标,并针对项目建设的网络资源进行科学评估。
安防工程视频监控摄像机参数

安防工程视频监控摄像机参数1.分辨率:分辨率是衡量摄像机图像清晰度的重要参数,也是摄像机最重要的性能指标之一、分辨率越高,图像越清晰。
目前市场上常见的摄像机分辨率有720p、1080p、2K甚至4K等,用户可以根据实际需要选择合适的分辨率。
2. 感光度:感光度是指摄像机在不同光照条件下的拍摄能力,通常用lux来衡量。
感光度越高,摄像机在低光环境下的表现越好。
对于室外监控摄像机来说,感光度要求相对较高,以保证在夜间或光线不足的环境下仍能获得清晰的图像。
3. 帧率:帧率是指每秒传输的图像帧数,用fps(Frames Per Second)来表示。
帧率越高,显示效果越流畅。
对于视频监控来说,一般30帧/秒就可以满足需求,但对于一些特殊场所如交通监控,可能需要更高的帧率。
4.变焦:变焦是指摄像机具备调节焦距的功能,可以实现对远近物体的聚焦。
变焦分为光学变焦和数字变焦两种。
光学变焦是通过调节镜头实现焦距的变化,图像质量不会下降;而数字变焦是通过放大图像像素实现的,可能会引起图像质量的下降。
5.光圈:光圈是指摄像机镜头的光线调节功能。
光圈值越大,镜头进光量越大,拍摄的图像就越明亮。
一般来说,较大光圈适用于光线较暗的场景,较小光圈适用于光线较亮的场景。
6.码流控制:码流控制是指摄像机通过调整编码码率和视频质量来控制视频流的传输速度。
合理的码流控制可以在保证图像质量的同时,减小网络传输带宽和存储空间的占用率。
常见的码流控制方式有CBR(恒定码率)和VBR(可变码率)。
7.视野角度:视野角度是指摄像机镜头能够捕捉到的水平或垂直范围。
视野角度越大,摄像机能够监控到的范围越广。
用户可以根据实际需求选择适合的视野角度。
8. 防护等级:防护等级是指摄像机的防尘防水等级,用IP(Ingress Protection)码来表示。
例如,IP66表示摄像机具有较高的防尘防水能力。
对于室外监控摄像机来说,防护等级是一个重要的参数。
海康威视摄像机选型

小区楼宇-停车库出入口
防暴
• 普通半球透明罩硬度有限,容易被坚硬物体损坏 • 防暴摄像机采用特殊材质透明罩,能有效抵抗坚硬物体敲击;枪机
和筒机安装时有铝合金外壳也具备防暴功能
普通半球
防暴半球
注意:
海康威视模拟半球尾号有“VP”表示产品具有防暴功能,例如
DS-2CC5181P-VP,DS-2CC5191P-VP
• 网络摄像机清晰度用像素表示,常见的级别有40万像素(VGA/4CIF)、130万 像素(720P)、200万像素(1080P/UXGA)、300万像素、500万像素
不同像素级别图像对比
日夜切换模式
• 电子彩转黑:白天夜晚都能感红外,白天图像会过曝 • ICR:采用机械式红外滤色片,白天滤掉红外光确保图像效果;夜晚
摄像机选型
形态选型 功能选型 镜头选型 配件选型 案例分析
传输信号
• 模拟:模拟摄像机采用BNC同轴电缆传输,是目前最为广泛的应用 方式,清晰度最高到700TVL;布线简便,操作容易
• 网络:网络摄像机采用RJ-45网线传输,传输编码压缩的数字信号, 清晰度按像素区分,最高可到500万像素;便于管理,可实现高清
• 数字:数字摄像机可采用光纤和HD-SDI两种传输方式,传输非压缩 的数字信号,视频常见为720P和1080P;延迟小、还原度高,成本较 高,在平安城市中应用较多
同轴电缆
模拟摄像机
DVR
网线
网络摄像机
NVR
光纤/HD-SDI
数字摄像机
数字矩阵
传感器
• 模拟摄像机中CCD在色彩处理、低照度效果等方面优于CMOS • 网络摄像机中CMOS在色彩处理方面和CCD差异不明显,低照度效果
视频监控摄像机与镜头选择

焦距调整方式的选择:固定焦距:适合于可以直接确定监视区域的固定监控点;手动变焦:适合于暂时无法确定监视区域的固定监视点;电动变焦:适合于大范围远距离监视的全方位监视点。
镜头尺寸的选择:需要根据使用摄象机CCD的尺寸来决定,大尺寸的镜头可以和小尺寸CCD 摄象机配合使用,但视场角会变小,镜头与摄象机尺寸应尽量选择一致。
聚焦值的选择:短焦距镜头:适合于对大范围的全景监视;长焦距镜头:适合于对远距离的特写监视;实际的焦距值可以根据下列公式进行估算。
f=aL/H f=bL/W其中:f───镜头焦距;L───镜头至景物距离;W───靶面宽度;H───靶面高度;b───成像宽度;a───成像高度估算后得出的焦距值和实际镜头产品相比较,并结合摄象机CCD尺寸来确定实际使用镜头的型号。
设计中有关镜头的其它参数可以不用重点考虑,因为一旦焦距参数确定后,也就确定了镜头型号,对于某种品牌的镜头来说,其它参数基本就由产品本身决定了。
一般来说,IPC的镜头焦距越大,视场角越小,而监控距离越远。
注意:监控距离指可以看清人像的有效距离。
IPC镜头焦距与监控距离的关系如下:注意:不同型号的IPC在同一镜头焦距下的视场角可能不同。
放到实际使用场景中,2.8mm焦距适用于电梯、楼梯等较为狭小的环境,4mm适用于会议室、商店稍大一些的场景等,而停车场、工厂车间、庭院等更开阔的地方则可以选用6mm以上的镜头;具体选择可以根据需要而定。
1、一般情况下,普通会议室,办公室,电梯间的监控环境下,3mm到12mm 左右的短距定焦镜头即可满足需求。
2、对于小区内的安防监控,或者普通的道路监控来说,6mm到15mm的监控镜头也基本可以满足需求。
3、一般的路口监控来说,由于拍摄的空间较大,清晰度要求较高,因此适用于6mm到60mm的中距离焦距镜头。
4、在用于城市治安监控的摄像镜头上,由于监控距离与环境的不同,基本上配置10mm至120mm左右的远距离变焦镜头即可。
监控摄像头全参数详细介绍大全

监控摄像头参数详细介绍大全一、不可小瞧的镜头镜头是摄像机的眼睛,为了适应不同的监控环境和要求,需要配置不同规格的镜头。
比如在室内的重点监视,要进行清晰且大视场角度的图像捕捉,得配置广角镜头;在室外的停车场,既要看到停车场全貌,又要能看到汽车的细部,这时候需要广角和变焦镜头,在边境线、海防线的监控,需要超远图像拍摄。
1、镜头的主要参数焦距(f):焦距是镜头和感光元件之间的距离,通过改变镜头的焦距,可以改变镜头的放大倍数,改变拍摄图像的大小。
当物体与镜头的距离很远的时候,我们可用下面公式表达:镜头的放大倍数≈焦距/物距。
增加镜头的焦距,放大倍数增大了,可以将远景拉近,画面的范围小了,远景的细节看得更清楚了;如果减少镜头的焦距,放大倍数减少了,画面的范围扩大了,能看到更大的场景。
镜头的主要参数视场角:在工程实际中,我们常用水平视场角来反映画面的拍摄范围。
焦距f越大,视场角越小,在感光元件上形成的画面范围越小;反之,焦距f越小,视场角越大,在感光元件上形成的画面范围越大。
光圈:光圈安装在镜头的后部,光圈开得越大,通过镜头的光量就越大,图像的清晰度越高;光圈开得越小,通过镜头的光量就越小,图像的清晰度越低。
通常用F(光通量)来表示。
F=焦距(f)/通光孔径。
在摄像机的技术指标中,我们可以常常看到6mm/F1.4这样的参数,它表示镜头的焦距为6mm,光通量为1.4,这时我们可以很容易地计算出通光孔径为4.29mm。
在焦距f相同的情况下,F值越小,光圈越大,到达CCD芯片的光通量就越大,镜头越好。
2、镜头的分类按视角的大小分类按光圈分类二、提高图像清晰的根本在于提高摄像机的感光能力1、感光元件的作用目前,主流监控摄像机的感光元件采用CCD元件,实际上就是光电转换元件。
和以前的CMOS感光元件相比,CCD的感光度是CMOS的3到10倍,因此CCD芯片可以接受到更多的光信号,转换为电信号后,经视频处理电路滤波、放大形成视频信号输出。
IPC(网络摄像机)参数及选型指南

IPC(网络摄像机)参数及选型指南IPC(网络摄像机)参数及选型指南网络视频监控的核心硬件是网络摄像机(IPC)了解IPC的关键参数、含义及如何进行选型,非常重要。
IPC的简单的参数说明:压缩率: 通常用编码的量化参数(QP 或DFR值)表示,数字越大,压缩越狠,图像质量越差当然码流越低。
厂商常将后台QP 值用Low/Mid/High 对应显示。
分辨率: 常见如720P,130万1080P,300 万/500万/1000万像素等PPF(像素密度): 不同的PPF 水平实现不同监视目的,比如 10PPF 可以区分出人或车辆;50PPF 可以识别更多细节,100PPF 可以进行人脸或者车牌识别……视场的水平范围: 目标视场(摄像机呈现后覆盖的范围)的定义很重要,他决定摄像机的PPF 值的计算&选择及镜头焦距的选择。
摄像机距离监视目标的距离: 用来进行镜头焦距参数选择低照度: 用来表征摄像机在多“黑”的环境下依然能够清晰成像,但是由于标准不统一,存在虚标现象。
目前行业主流IPC产品通常在0.0x 的水平。
帧率:选择范围通常1-30,最大可60,如果没有特殊要求,在安防行业5-1帧即可,多了也是浪费。
高帧率通常用于赌场或工业等特殊监控需求场所。
关注原装IC网官方微信(yzic998)获取更多信息及优惠压缩方式:H.264, MPEG-4, MJPEG; 目前主流 H.264方式多码流:常见单码流、双码流、多码流,不同码流可不同参数设定码流模式:通常分为固定码流(CBR)及可变码流(VBR)WDR参数设定:WDR即宽动态功能,主要应用于主体及背景光线对比差别较大场景比如楼宇大堂。
利用DB值标称宽动态意义不大,如同利用Lux标称低照度性能一样。
真正的宽动态是“多次曝光技术”支撑的,不要相信所谓电子或者数字宽动态。
当然,宽动态与背景光补偿(BLC)也是两回事,虽然两者功能确实有类似。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
监控摄像机镜头选择摄像机镜头选择是视频监视系统项目中最关键的要素之一,它的质量(指标)优劣直接影响摄像机的整机指标以及整个工程项目的系统质量,同时也关系到工程造价。
由此可见,摄像机镜头在闭路监控系统中的作用是非常重要的。
工程设计人员和施工人员都要经常与镜头打交道。
设计人员要根据物距、成像大小计算镜头焦距,施工人员经常进行现场调试,其中一部分就是把镜头调整到最佳状态。
CCTV摄像机镜头主要生产地全球范围:日本、韩国、德国、中国、中国台湾中国境内:福建、广东、河南、甘肃、吉林主要城市:福州、深圳、厦门、长春、南阳、兰州、信阳目前,CCTV镜头世界一流品牌基本都集中在日本,如精工、Tamron、computar、FUJINON、Tokina、Canon、Avenir台湾亚洲光学等国内部份镜头厂商主要有:长春东亚光学、南阳卧龙光学、南阳禾立光学、福州鸿发光、福州市正盛光电仪器、厦门力鼎光电、福州飞华光电、世泰鑫锐光电等目前,国内镜头需求大镜头(C/CS接口)与小镜头(M12接口)所占的比例分别为25%和75%。
镜头在摄像机成本构成中的比例为20%左右,是摄像机的重要组成部分。
与摄像机从高端到低端完整的产品链相对应,CCTV镜头也形成了从高档到中档到低档的完整的产品链,价格从几十元到几百元,几百元到几千元,一应俱全。
利润水平也相差很大,常用的单板机镜头,利润已很低;技术含量越高,功能越先进的镜头,利润也就越大。
镜头相当于人眼的晶状体,如果没有晶状体,人眼看不到任何物体;如果没有镜头,那么摄像头所输出的图像就是白茫茫的一片,没有清晰的图像输出,这与我们家用摄像机和照相机的原理是一致的。
当人眼的肌肉无法将晶状体拉伸至正常位臵时,也就是人们常说的近视眼,眼前的景物就变得模糊不清;摄像头与镜头的配合也有类似现象,当图像变得不清楚时,可以调整摄像头的后焦点,改变CCD芯片与镜头基准面的距离(相当于调整人眼晶状体的位臵),可以将模糊的图像变得清晰。
镜头是摄像机的眼睛,为了适应不同的监控环境和要求,需要配臵不同规格的镜头。
比如在室内的重点监视,要进行清晰且大视场角度的图像捕捉,得配臵广角镜头;在室外的停车场,既要看到停车场全貌,又要能看到汽车的细部,这时候需要变焦镜头。
摄像机镜头的分类视频监控系统摄像机镜头品种繁多,从焦距上可分为短焦镜头、中焦镜头、长焦镜头、变焦镜头;从视场大小分有广角、标准、远景镜头;结构上分有固定光圈定焦镜头、手动光圈定焦镜头、自动光圈定焦镜头、手动变焦镜头、自动变焦镜头、自动光圈电动变焦镜头、电动三可变镜头等。
按外形功能分按尺寸大小分按光圈分按变焦类型分按焦距长矩分球面镜头1" 25mm 自动光圈电动变焦长焦距镜头非球面镜头1/2" 3mm 手动光圈手动变焦标准镜头针孔镜头1/3" 8.5mm 固定光圈固定焦距广角镜头鱼眼镜头2/3" 17mm(1)以镜头安装方式分类:所有的摄像机镜头均是螺纹口的,CCD摄像机的镜头安装有两种工业标准,即C安装座和CS安装座。
两者螺纹部分相同,但两者从镜头到感光表面的距离不同。
C安装座:从镜头安装基准面到焦点的距离是17.526mm。
CS安装座:特种C安装,此时应将摄像机前部的垫圈取下再安装镜头。
其镜头安装基准面到焦点的距离是12.5mm。
C 型安装的摄像机可用CS型镜头,但CS安装的摄像机不能使用C型镜头。
如果要将一个C 安装座镜头安装到一个CS安装座摄像机上时,则需要使用镜头转换器。
(2)以摄像机镜头规格分类:摄像机镜头规格应视摄像机的CCD尺寸而定,两者应相对应。
即摄像机的CCD靶面大小为1/2英寸时,镜头应选1/2英寸。
摄像机的CCD靶面大小为1/3英寸时,镜头应选1/3英寸。
摄像机的CCD靶面大小为1/4英寸时,镜头应选1/4英寸。
如果镜头尺寸与摄像机CCD靶面尺寸不一致时,观察角度将不符合设计要求,或者发生画面在焦点以外等问题。
1/2英寸的镜头可用于1/2英寸、1/3英寸的摄像机;而1/3英寸的镜头只能用于1/3英寸的摄像机,不能用于1/2英寸的摄像机,这是因为1/3英寸镜头光通量只有1/2英寸镜头光通量的44%,不能满足1/2英寸的摄像机的光通量要求。
(3)以镜头光圈分类:固定光圈镜头、手动光圈(manual iris)和自动光圈(auto iris)之分,配合摄像机使用,手动光圈镜头适合于亮度不变的应用场合,自动光圈镜头因亮度变更时其光圈亦作自动调整,故适用亮度变化的场合。
固定光圈镜头,其通光量是固定不变的。
主要用光源恒定或摄像机自带电子快门的情况。
自动光圈镜头有两类:一类是将一个视频信号及电源从摄像机输送到透镜来控制镜头上的光圈,它将一个视频信号及电源从摄像机输送到透镜来控制镜头上的光圈,这种视频输入型镜头内包含有放大器电路,用以将摄像机传来的视频信号转换成对光圈马达的控制,称为视频输入型Video driver(with Amp);另一类则利用摄像机上的直流电压来直接控制光圈,它利用摄像机上的直流电压来直接控制光圈,这种镜头内只包含电流计式光圈马达,摄像机内没有放大器电路,称为DC输入型(DC driverno Amp)。
二种驱动方式产品不具可互换性,但现已有通用型自动光圈镜头推出。
自动光圈镜头上的ALC(自动镜头控制)调整用于设定测光系统,可以整个画面的平均亮度,也可以画面中最亮部分(峰值)来设定基准信号强度,供给自动光圈调整使用。
一般而言,ALC已在出厂时经过设定,可不作调整,但是对于拍摄景物中包含有一个亮度极高的目标时,明亮目标物之影像可能会造成"白电平削波" 现象,而使得全部屏幕变成白色,此时可以调节ALC来变换画面。
另外,自动光圈镜头装有光圈环,转动光圈环时,通过镜头的光通量会发生变化,光通量即光圈,一般用F表示,其取值为镜头焦距与镜头通光口径之比,即:F= f(焦距)/D(镜头实际有效口径),F值越小,则光圈越大。
采用自动光圈镜头,对于下列应用情况是理想的选择,它们是:在诸如太阳光直射等非常亮的情况下,用自动光圈镜头可有较宽的动态范围。
要求在整个视野有良好的聚焦时,用自动光圈镜头有比固定光圈镜头更大的景深。
要求在亮光上因光信号导致的模糊最小时,应使用自动光圈镜头。
(4)以镜头的视场大小分类标准镜头:视角30度左右,在1/2英寸CCD摄像机中,标准镜头焦距定为12mm,在1/3英寸CCD摄像机中,标准镜头焦距定为8mm。
广角镜头:视角90度以上,焦距可小于几毫米,可提供较宽广的视景,观察范围较大,近处图像有变形标准镜头:视角30度左右,使用范围较广长焦镜头:视角20度以内,焦距可达几十毫米或上百毫米,此镜头可在远距离情况下将拍摄的物体影响放大,但使观察范围变小变倍镜头(zoom lens):也称为伸缩镜头,有手动变倍镜头和电动变倍镜头两类。
可变焦点镜头(vari-focus lens):它介于标准镜头与广角镜头之间,焦距连续可变,即可将远距离物体放大,同时又可提供一个宽广视景,使监视范围增加。
变焦镜头可通过设臵自动聚焦于最小焦距和最大焦距两个位臵,但是从最小焦距到最大焦距之间的聚焦,则需通过手动聚焦实现。
针孔镜头:镜头直径几毫米,可隐蔽安装。
注:三可变镜头:可调焦距、调聚焦、调光圈。
二可变镜头:可调焦距、调聚焦、自动光圈。

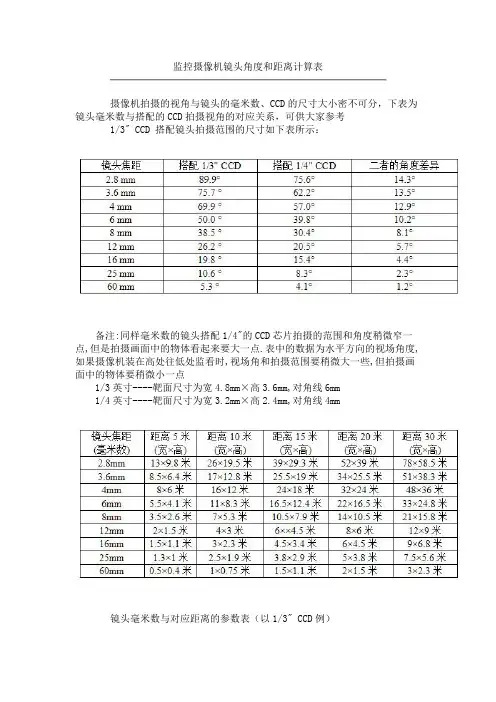

常见镜头视角角度焦距规格角度2.1 mm小镜头 1/3 150°2.5mm小镜头 1/3 130°2.8mm小镜头 1/3 115°2.8mm固定光圈 1/3 115°3.6mm 1/3 96°4mm 1/3 78°6mm 1/3 53°8mm 1/3 40°12mm 1/3 23°16 mm 1/3 17°3.5-8mm 1/3 96°- 45°6-15mm 1/3 54°- 23°6-36mm电动变倍镜头 1/3 51°- 9°8.5-51mm电动变倍镜头 1/3 57°- 10°6-60mm电动变倍镜头 1/3 52°- 6°(5)从镜头焦距上分短焦距镜头:因入射角较宽,可提供一个较宽广的视野中焦距镜头:标准镜头,焦距的长度视CCD的尺寸而定长焦距镜头:因入射角较狭窄,故仅能提供狭窄视景,适用于长距离监视变焦距镜头:通常为电动式,可作广角、长焦变化。
镜头的主要参数焦距(f,也称视场角):焦距是镜头和感光元件之间的距离,通过改变镜头的焦距,可以改变镜头的放大倍数,改变拍摄图像的大小。
在工程实际中,我们常用水平视场角来反映画面的拍摄范围。
焦距f越大,视场角越小,在感光元件上形成的画面范围越小;反之,焦距f 越小,视场角越大,在感光元件上形成的画面范围越大。
当物体与镜头的距离很远的时候,我们可用下面公式表达:镜头的放大倍数≈焦距/物距。
增加镜头的焦距,放大倍数增大了,可以将远景拉近,画面的范围小了,远景的细节看得更清楚了;如果减少镜头的焦距,放大倍数减少了,画面的范围扩大了,能看到更大的场景。
光圈:光圈安装在镜头的后部,光圈开得越大,通过镜头的光量就越大,图像的清晰度越高;光圈开得越小,通过镜头的光量就越小,图像的清晰度越低。
通常用F(光通量)来表示。
F=焦距(f)/通光孔径(相对孔径,镜头的相对孔径决定被摄像机的照度,摄像机的照度与镜头的相对孔径的平方成正比。
)。
在摄像机的技术指标中,我们可以常常看到6mm/F1.4这样的参数,它表示镜头的焦距为6mm,光通量为1.4,这时我们可以很容易地计算出通光孔径为4.29mm。
在焦距f相同的情况下,F值越小,光圈越大,到达CCD芯片的光通量就越大。
镜头与CCD感光元件的配臵CCD的成像尺寸,也就是摄像机画面宽度和高度的比例与电视机画面宽度和高度比例一样,通常为4:3。
这样保证了摄像机的视频图像在显示器上的图像不变形。
镜头焦距的配臵、确定合适的焦距,是决定图像质量重要因素。
f=v*D/V或f =h*D/H。
其中,f代表焦距,v代表CCD成像尺寸的高度,V代表被观测物体高度,h代表CCD成像尺寸的宽度,H代表被观测物体宽度,D代表物体到镜头的距离。
假设用1/3" CCD摄像头观测,被测物体宽500毫米,高400毫米,镜头焦点距物体5000毫米。
由公式可以算出:焦距f=4.8×5000/500≈48毫米或焦距f=3.6×5000/400≈45毫米。
注(CCD尺寸):规格长宽1/4 3.6 2.41/3 4.8 3.61/2 6.4 4.82/3 8.8 6.63/4 9.6 6.61 12.7 9.6提示:一体机镜头倍数的计算:倍数=f最大值/f最小值例如:22倍=85.8/3.9 27倍=94.5/3.5镜头焦距和最佳照射距离:例如,假设用1/3" CCD摄像头观测,被测物体宽7.2米(十个成年男人的宽度,标准最佳照射宽度),高5.4米(一个成年男人显现占屏幕的1/3的高度,标准最佳照射高度),镜头焦点距物体30米。
