LED显示屏模组使用材料说明
led显示屏组装及应用说明书.doc
LED显示屏组装及应用说明书一、LED显示屏基础知识..............................二、LED显示屏同步与异步控制系统工程图................................1、异步系统工程简易图 ..............................................................2、同步系统工程简易图 ..............................................................三、邦国相关软件、卡说明及其应用 .......................................... （一）LED显示屏电气极性判断.................................................................（二）邦国异步卡........................................................................................1、励研系列卡（CL2005软件）..................................................................2、诣阔系列卡（LED图文控制系统软件）................................................3、其它卡.......................................................................................................（三）邦国同步卡........................................................................................1、灵星雨系列卡............................................................................................四、邦国LED显示产品...................................................................1、户外产品................................................................................... （1）PH10 ............................................ （2）PH16 ............................................ （3）PH20（全彩）...........................................................................2、室内产品................................................................................... （1）PH3.0 ........................................... （2）PH3.75 .......................................... （3）PH5.0 ...........................................3、亚户外产品............................................................................... （1）PH10亚户外.............................................................................. （2）PH5.0半户外............................................................................五.显示屏操作注意事项及维修资料...............................................一、LED显示屏基础知识1 ：什么是LED？LED是发光二极管的英文缩写（Light emitting diode）,显示屏行业所说的“LED”，特指能发出可见光波段的LED;2 :什么是像素？LED显示屏的最小发光像素，同普通电脑显示器中说的“像素”含义相同；3：什么是像素距(点间距) ？由一个像素点中心到另一个像素点中心的距离；4：什么是LED显示模块？由若干个显示像素组成的，结构上独立、能组成LED显示屏的最小单元。

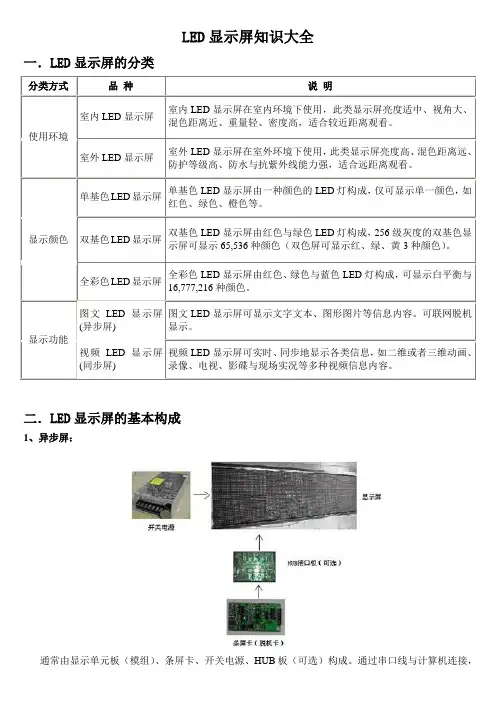

LED显示屏知识大全
LED显示屏知识大全一．LED显示屏的分类分类方式品种说明使用环境室内LED显示屏室内LED显示屏在室内环境下使用，此类显示屏亮度适中、视角大、混色距离近、重量轻、密度高，适合较近距离观看。
室外LED显示屏室外LED显示屏在室外环境下使用，此类显示屏亮度高、混色距离远、防护等级高、防水与抗紫外线能力强，适合远距离观看。
显示颜色单基色LED显示屏单基色LED显示屏由一种颜色的LED灯构成，仅可显示单一颜色，如红色、绿色、橙色等。
双基色LED显示屏双基色LED显示屏由红色与绿色LED灯构成，256级灰度的双基色显示屏可显示65,536种颜色（双色屏可显示红、绿、黄3种颜色）。
全彩色LED显示屏全彩色LED显示屏由红色、绿色与蓝色LED灯构成，可显示白平衡与16,777,216种颜色。
显示功能图文LED显示屏(异步屏)图文LED显示屏可显示文字文本、图形图片等信息内容。
可联网脱机显示。
视频LED显示屏(同步屏)视频LED显示屏可实时、同步地显示各类信息，如二维或者三维动画、录像、电视、影碟与现场实况等多种视频信息内容。
二．LED显示屏的基本构成1、异步屏：通常由显示单元板（模组）、条屏卡、开关电源、HUB板（可选）构成。
通过串口线与计算机连接，进行显示文字的更换，之后能够脱开计算机工作。
2、同步屏：同步屏系统比较复杂，系统可大可小，通常由计算机、DVI显卡、数据发送卡、同步数据接收卡、HUB板、网线、LED显示屏等构成。
系统始终需要联机计算机工作，将计算机上的图像文字显示在LED 大屏幕上。
三．LED显示屏涉及的名词概念1、像素：是LED显示屏的最小成像单元。
俗称“点”或者“像素点”。
上图所示由2红2绿构成1个显示像素点2、显示模块：由若干个显示像素构成的，结构上独立的构成LED显示屏的最小单元。
·室内屏用的是8x8的显示模块，即每个显示模块有64个像素·室外屏使用的是单个的灯珠，通常由1-3个相同或者不一致颜色的灯珠构成模块的一个像素点。
led显示屏零件组成
led显示屏零件组成LED显示屏是由多个零件组成的，每个零件都扮演着重要的角色，确保显示屏的正常工作。
下面将介绍LED显示屏常见的零件组成。
1. LED芯片：LED芯片是LED显示屏的核心部件，它负责发光。
LED芯片通常由半导体材料制成，具有高亮度、低功耗和长寿命的特点。
不同颜色的LED芯片可以组合形成彩色的显示效果。
2. 驱动芯片：驱动芯片是控制LED显示屏亮度和颜色的关键。
它负责将输入的信号转化为驱动LED芯片的电流和电压，以实现各种显示效果。
驱动芯片还可以校正亮度和颜色的一致性，确保整个显示屏的均匀性。
3. 控制卡：控制卡是LED显示屏的大脑，负责接收和解析来自外部设备的信号，并将其传送给驱动芯片。
控制卡还可以通过软件设置显示模式、亮度和色彩等参数，实现不同的显示效果和功能。
4. PCB电路板：PCB电路板是LED显示屏的基础结构，承载着各个零件的连接和固定。
它由导电层、绝缘层和焊盘等组成，保证各个零件之间的正常工作和通信。
5. 电源：LED显示屏需要稳定的电源供应，以确保正常工作。
电源负责将外部交流电转换为适合LED显示屏使用的直流电，并提供足够的功率供应。
6. 散热器：由于LED显示屏工作时会产生一定的热量，散热器的作用是将热量有效地散发出去，保持显示屏的正常工作温度。
散热器通常采用铝合金材料制成，具有良好的散热性能。
7. 外壳：外壳是保护LED显示屏内部零件的外部结构，同时也是显示屏的外观设计。
外壳通常由金属或塑料材料制成，具有防水、防尘和抗震等功能，以适应各种复杂的环境。
8. 连接线：连接线用于连接LED显示屏的各个零件，保证它们之间的正常通信和工作。
连接线包括数据线、电源线和信号线等，具有良好的导电和传输性能。
9. 光学透镜：光学透镜用于调节LED显示屏的光线传播和聚焦效果，提高显示屏的亮度和清晰度。
光学透镜通常由透明材料制成，具有抗紫外线和耐高温等特性。
10. 辅助设备：LED显示屏的辅助设备包括遥控器、传感器和音频设备等。
LED电子显示屏产品说明书要点说课材料
显示屏使用说明制作：深圳市百一光电科技有限公司LED显示屏简介LED产品的性能特性文本LED显示屏和图文LED显示屏应具有在详细规范中规定的移入移出方式及显示方式。
计算机视频LED显示屏应具有：动画功能。
要求LED显示屏动画显示与计算机显示器相对应区域显示一致；文字显示功能。
要求文字显示稳定、清晰串扰；灰度功能。
要求具有在详细规范中规定的等级灰度。
电视视频LED 显示屏除具有动画、文字显示、灰度功能外，应可放映电视、录像画面。
行情LED显示屏具有与其相应的行情显示能力。
LED显示屏怎样分类(LED显示屏可依据下列条件分类)：1. 使用环境LED显示屏按使用环境分为室内LED显示屏和户外LED显示屏，半户外LED显示屏。
2. 显示颜色LED显示屏按显示颜色分为单基色LED显示屏(含伪彩色LED显示屏)，双基色LED显示屏和全彩色(三基色)LED显示屏。
按灰度级又可分为16、32、64、128、256级灰度LED显示屏等。
3. 显示性能LED显示屏按显示性能分为文本LED显示屏、图文LED显示屏，计算机视频LED 显示屏，电视视频LED显示屏和行情LED显示屏等。
行情LED显示屏一般包括证券、利率、期货等用途的LED显示屏。
4. 基本发光点非行情类LED显示屏中，室内LED显示屏按采用的LED单点直径可分为①3mm①375mm①5mm①8mm和①10mm等显示屏；室外LED显示屏按采用的象素直径可分为①19mm①22mm和①mm26等LED显示屏。
行情类LED显示屏中按采用的数码管尺寸可分2.0cm(0.8inch) 、2.5cm(1.0inch) 、3.0cm(1.2inch) 、4.6cmm(1.8inch) 、5.8cm(2.3inch) 、7.6cm(3inch)等LED显示屏。
第一章目录LED显示屏简介LED显示屏系统组成LED显示屏安装及注意事项LED显示屏调试步骤使用注意事项LED显示屏原理示意图简单故障检修方法售后维修和服务第二章LED 显示屏系统组成显示屏组成示意图显示屏基本配件构成I I•匚 2U JS-IVk-iA-E.I 迓祝音擬切険臆讳工作我于监禺JVrj.'VCD |肺藪>s®y.呻 m蒂礙存琲出紋电喘-U(MTSGPALPHV) i& 斗二按视盼:胆呻23銅彩■ri ：<"rn咅赠囁铲f 忧电戏料瓯件用栽举奴设疋珈件 智能上电枚忡 运弄控眾飮件 体青it 直戟杵 时钟乐剂钦粹坡件圏夬智枕上电绘握 :近时门宅廿士上卸俸耳比春计叫展焼富血2申肚卅回传显示屏单元板（模组）显示屏箱体开关电源信号连接线安装钢结构及装修边框控制系统供电系统三LED 显示屏控制系统配件组成计算机（1 台）显卡（需有DVI数据输出接口）（1张）LED显示屏专用发送卡（1张）LED显示屏专用接受卡（配显示屏）LED显示屏专用转接卡（配显示屏）LED显示屏多功能控制卡（客户自选功能用设备）LED显示屏亮度控制器（客户自选功能用设备）LED显示屏五类双绞网线及DVI 数据线，串口线视频处理器（客户自选功能用设备）视频播放设备（如：DVD摄像机，电视接盒等）（客户可自备）音频设备（如音箱，功放等）（客户可自备）第三章显示屏安装及注意事项显示屏安装方式吊挂式（适合与室内）壁挂（户外或者室内）镶嵌式（户外或者室内）72式（户外广场适用）屋顶式（屋顶安装或者高速公路适用）基座式安装注意事项显示屏安装前，需检查安装钢架结构的安装面平整，牢固。
LED模组简介及使用说明
一、LED模组发展历程2004年初，市场逐步出现直插式LED模组，即草帽模组，或钢盔模组/美人鱼模组。
2脚灯珠结构简单，原材料成本低，所以最先被大规模使用。
但初期芯片尺寸小，亮度不高，光衰大，这才出现了后来广泛使用的食人鱼模组。
由于价格很低，以及销售方库存原因等，市场上还存在2脚LED模组，现在主要应用于对价格敏感的小门头招牌。
但是在七彩，全彩模组方面，九灯草帽至今广泛使用。
一方面是广告工程商及终端客户使用起来性价比相对较高，另外芯片的尺寸由9、10、12MIL一路发展到14MIL、23MIL甚至更高等，在亮度上也满足了不同客户的需求。
2005年初，LED食人鱼模组出现。
食人鱼在亮度和价格上相对草帽模组都有所提高。
食人鱼的发光角度多，有F5-90度，F3-120度，平头-180度等(角度的不同是有LED的光学透镜决定的)。
使用者可以根据不同的角度用在不同厚度的亚克力字体中。
一般来说，90度的角度就要求亚克力字的厚度要在10-15cm，120度则10cm左右，180度的<=8公分。
食人鱼模组之所以比草帽模组亮度高，主要原因是因为有四支脚，相对草帽散热好，所以可以调大5MA电流。
食人鱼比草帽相对价格高，但光衰依旧很大。
2007年初，市场上出现SMD 模组，即LED贴片模组。
刚出现时价格非常昂贵。
贴片模组优点众多：亮度更高、散热更好、寿命更长、角度更大，是模组中的佼佼者。
可以用来制作低于8cm的超薄灯箱字！然价格也更高。
贴片灯珠可以根据不同的封装规格做出不同的型号，例如：3528.5050.3014.0805.3020.1206.5630.5730等，其中在广告模组方面用的最多的是3528和5050贴片。
当然同种型号的灯珠由于芯片的原因也会产生许多不同。
例如：芯片尺寸的大小是导致亮度差异的主要原因；没有分光的灯珠会产生色差，影响美观等等。
所以同类型号灯珠出厂不同价格差别很大，几倍到百倍。
客户可根据实际情况操作。

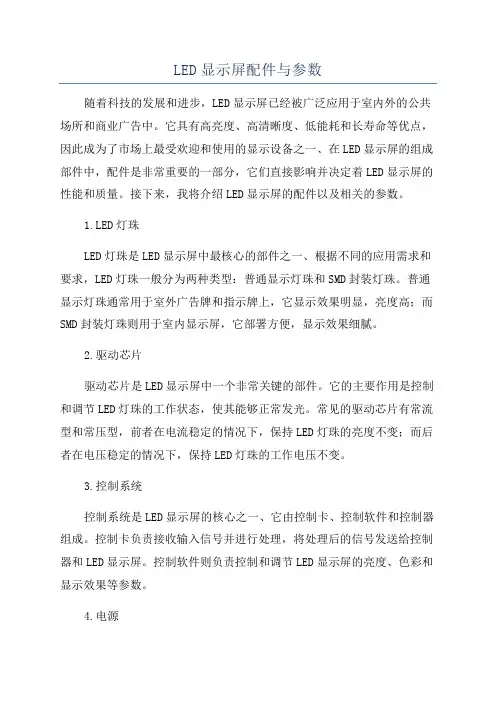

LED显示屏配件与参数
LED显示屏配件与参数随着科技的发展和进步，LED显示屏已经被广泛应用于室内外的公共场所和商业广告中。
它具有高亮度、高清晰度、低能耗和长寿命等优点，因此成为了市场上最受欢迎和使用的显示设备之一、在LED显示屏的组成部件中，配件是非常重要的一部分，它们直接影响并决定着LED显示屏的性能和质量。
接下来，我将介绍LED显示屏的配件以及相关的参数。
1.LED灯珠LED灯珠是LED显示屏中最核心的部件之一、根据不同的应用需求和要求，LED灯珠一般分为两种类型：普通显示灯珠和SMD封装灯珠。
普通显示灯珠通常用于室外广告牌和指示牌上，它显示效果明显，亮度高；而SMD封装灯珠则用于室内显示屏，它部署方便，显示效果细腻。
2.驱动芯片驱动芯片是LED显示屏中一个非常关键的部件。
它的主要作用是控制和调节LED灯珠的工作状态，使其能够正常发光。
常见的驱动芯片有常流型和常压型，前者在电流稳定的情况下，保持LED灯珠的亮度不变；而后者在电压稳定的情况下，保持LED灯珠的工作电压不变。
3.控制系统控制系统是LED显示屏的核心之一、它由控制卡、控制软件和控制器组成。
控制卡负责接收输入信号并进行处理，将处理后的信号发送给控制器和LED显示屏。
控制软件则负责控制和调节LED显示屏的亮度、色彩和显示效果等参数。
4.电源电源是LED显示屏的另一个重要组成部分。
它的主要作用是提供稳定的电流和电压，确保LED灯珠能够正常工作。
常见的LED显示屏电源有常闭式电源和恒流电源。
前者较为常见，适用于小范围的场所和室内显示设备；而后者则适用于大范围的场所和室外显示设备。
5.辅助系统辅助系统包括散热系统、防尘系统和防水系统等。
散热系统用于散发LED显示屏工作时产生的热量，防止其过热而影响显示效果。
防尘系统则用于保护LED显示屏内部的芯片和灯珠，避免灰尘或其他杂物进入导致故障。
防水系统则用于防止LED显示屏在潮湿环境中受损。
以上是LED显示屏的一些主要配件和相关参数的介绍。
LED显示屏组装及应用说明书
LED显示屏组装及应用说明书介绍本文档旨在向用户提供关于LED显示屏组装和应用的详细说明。
在本文档中，您将了解到如何组装和安装LED显示屏，并且学习到如何使用和维护它。
目录1.材料准备2.组装步骤3.安装步骤4.使用说明5.维护与注意事项1. 材料准备在开始组装之前，请确保您已经准备好以下材料：•LED显示屏模块 xN•控制器•电缆•电源适配器请确保所有材料都是兼容的，并且在开始组装前已经进行了检查和测试。
2. 组装步骤在组装之前，请仔细阅读并遵守以下步骤：1.将LED显示屏模块按照需要的尺寸进行排列，并确保它们的边缘对齐。
2.使用提供的电缆将每个模块连接在一起，确保连接牢固。
3.将控制器与最后一个模块连接，确保连接稳定。
4.检查所有连接并确保没有松动或损坏的部分。
3. 安装步骤一旦组装完成，您可以按照以下步骤安装LED显示屏：1.选择一个适当的位置来安装显示屏，确保它能够被观众方便地看到。
2.使用提供的支架或壁挂装置将显示屏安装在所选择的位置上。
3.将电源适配器连接到显示屏模块和控制器。
请确保显示屏被正确地安装和连接，并且能够正常运行。
4. 使用说明使用LED显示屏非常简单，并且具有灵活的操作方式。
以下是一些常见的使用说明：1.使用控制器或遥控器可以对显示内容进行设置和更改。
2.可以选择不同的显示模式，如文字滚动、静态画面或动态影像。
3.调整亮度和对比度以适应环境光照条件。
4.使用预设模板或自定义设计来创建个性化的显示内容。
请遵循提供的使用说明手册，并按照需要进行操作。
如果遇到问题，请查阅故障排除部分或联系制造商的技术支持。
5. 维护与注意事项为了确保LED显示屏的正常运行和延长其使用寿命，请注意以下几点：1.定期清洁显示屏表面，并使用柔软的布进行清洁，避免使用化学溶液。
2.定期检查连接线和电源适配器，确保它们没有损坏或松动。
3.避免将显示屏暴露在过高或过低的温度环境中。
4.在长时间不使用时，请将显示屏断电并保持干燥。
LED显示屏常用器件的介绍
LED显示屏常用器件的介绍1．ＩＣ的管脚功能IC芯片分别：74HC245、74HC595、74HC138、74HC04、4953。
各IC管脚功能如下：A: 74HC245功能是放大及缓冲。
20 和1接电源(+5V)19脚和10脚接电源地(GND)当电源是以上接时：输入脚分别为2、3、4、5、6、7、8、9。
输出脚分别为11、12、13、14、15、16、17、18注：2脚输入时，18脚输出。
其它脚以此类推。
B：74HC138功能是8选1译码器，输出为8行。
控制行数据。
第8脚GND，电源地。
第15脚VCC，电源正极第1-3脚A、B、C，输入脚。
第4-6脚选通输入端，（一般第5脚为EN ）9-15脚和第7脚输出端。
C：74HC595功能是8位串入串、并出移位寄存器。
控制列数据。
16脚和10脚接电源（+5V），13脚和8脚接电源地（GND）。
列信号输出脚：1、2、3、4、5、6、7、15。
第一列输出脚为7脚，以此类推。
另第八列输出脚为15脚。
数据信号输入脚（Din）为14，数据信号输出脚（Din）为9。
锁存信号脚（L）为12脚，移位信号脚为11脚。
D：74HC04功能是六带缓冲反相器，控制使零信号（EN）。
15脚接电源（+5V），7脚电源地（GND）。
信号输入脚为：1、3、5、9、11、13。
信号输出脚为：2、4、6、8、10、12。
E：4953行管功能是开关作用，每个行管控制2行。
1脚和3脚接电源（+5V）。
信号输入脚：2、4。
信号输出脚：5、6、7、8。
5脚和6脚为一组输入，7脚和8脚、5脚和6脚为一组输出。
TB62726与5026 5024 16126 的作用：LED驱动芯片，16位移位锁存器。
第1脚GND，电源地。
第24脚VCC，电源正极第2脚DATA，串行数据输入第3脚CLK，时钟输入.第4脚STB，锁存输入.第23脚输出电流调整端，接电阻调整第22脚DOUT，串行数据输出第21脚EN，使能输入第5-12脚和13-20脚驱动输出端。
显示器led等材料说明
谈LCD/PDP/CRT/ LED显示器工作原理的区别LCD工作原理:采用两夹层，中间填充液晶分子，夹层上部为FET晶体管。
夹层下部为共同电板，在光源设计上要用“背透式”照射方式，在液晶的背部设置类似日光灯的光管。
光源照射时由下而上透出借助液晶分子传导光线，透过FET晶体管层，晶体分子会扭转排列方向产生透光现象，影像透过光线显示的屏幕上，到下一次产生通电之后分子的排列顺序又会改变，再显示出不同影像。
LCD液晶显示的光学原理，TFT的显示采用“背透式”照射方式——假想的光源路径不是像TN液晶那样从上至下，而是从下向上。
这样的作法是在液晶的背部设置特殊光管，光源照射时通过下偏光板向上透出。
由于上下夹层的电极改成FET电极和共通电极，在FET电极导通时，液晶分子的表现也会发生改变，可以通过遮光和透光来达到显示的目的，响应时间大大提高到80ms左右。
因其具有比TN-LCD更高的对比度和更丰富的色彩，荧屏更新频率也更快，故TFT俗称“真彩”。
相对于DSTN而言，TFT-LCD的主要特点是为每个像素配置一个半导体开关器件。
由于每个像素都可以通过点脉冲直接控制。
因而每个节点都相对独立，并可以进行连续控制。
这样的设计方法不仅提高了显示屏的反应速度，同时也可以精确控制显示灰度，这就是TFT 色彩较DSTN更为逼真的原因。
LCD液晶显示彩色的原理:背光板上对应每个象素点的位置都有三条分别只透红绿蓝光的滤光条带，每个象素的每个条带处都有独立的电路驱动对应位置的液晶分子转动，从而不同亮度的红绿蓝三色光混合，使人眼感受到各种颜色电压加得高转角就大，电压加得低转角就小，是无级调节。
驱动电压从最高到最低分2n份就可以使液晶显示n位色。
因此它们认为根本没有什么板只支持多少位色的说法。
对任意一块液晶板只有加多少位驱动颜色显示最好的问题。
液晶电视通常采用TFT型的液晶显示面板，其主要构成包括背光源、导光板、偏光板、滤光片、玻璃基板、配向膜、液晶材料、薄膜式晶体管等等。
LED同步显示屏说明书
LED同步显示屏使用说明书常州爱立德电子有限公司Http://目录第一章LED显示屏概述 (3)第二章同步显示屏系统组成 (4)一、同步显示屏组成示意图 (4)二、同步显示屏基本配件构成 (4)三、同步显示屏控制系统构成 (5)第三章同步显示屏安装及注意事项 (5)一、同步显示屏安装方式 (5)二、同步显示屏安装注意事项 (7)第四章同步显示屏控制系统调试 (8)第五章同步显示屏使用及注意事项 (11)第六章同步显示屏简单故障检修方法 (13)第一章LED显示屏概述LED显示屏由LED矩阵块组成。
图文显示屏可显示汉字、英文文本和图形；视频显示屏采用微型计算机进行控制，图文、图像并茂，以实时、同步、清晰的信息传播方式播放各种信息，还可显示二维、三维动画、录像、电视、VCD节目以及现场实况。
LED显示屏显示画面色彩鲜艳，立体感强，静如油画，动如电影，广泛应用于金融、税务、工商、邮电、体育、广告、厂矿企业、交通运输、教育系统、车站、码头、机场、商场、医院、宾馆、银行、证券市场、建筑市场、拍卖行、工业企业管理和其它公共场所。
不仅可以用于室内环境还可以用于室外环境，具有投影仪、电视墙、液晶显示屏无法比拟的优点。
常州新区爱立德电子有限公司于1999年成立于国家级常州高新技术产业开发区，是专业的LED显示产品及LED照明产品的制造企业，成立以来一直专注于LED产品的研发和制造，历经十年磨砺，已成长为国内中高端LED显示屏产品的产业基地。
公司自有土地20000平方米，已建有高标准的工业厂房15000平方米，现有员工近400名，其中工程技术人员占30%，近几年来为适应LED产业的快速发展，公司在技术研发上大规模投入，与国内大专院校合作，引进博士、硕士等高技术人才，现有研发团队60人，研发项目涉及计算机软硬件，电子，光学、精密机械等与LED相关的多个领域，目前已拥有国家软件著作权10多项，国家专利8项，获得多项科技奖励。
led显示屏组成的基本构件
led显示屏组成的基本构件LED显示屏是一种高科技的显示设备，应用广泛。
想要组成一块完整的LED显示屏，需要几种基本构件。
以下是一些关于LED显示屏组成的基本构件的介绍。
第一步：LED灯珠LED灯珠是LED显示屏的核心部件。
LED灯珠的种类繁多，常见的包括单色LED、双色LED、全彩LED。
其中单色LED只能显示一种颜色，双色LED能够显示不同灯珠所在的两种颜色，全彩LED能够分别调节R、G、B三基色的亮度，从而实现各种颜色、灰度和亮度的设定。
第二步：PCB板PCB板也称印刷电路板。
常见的有双面板和四面板。
在制造LED显示屏的过程中，LED灯珠需要焊接到PCB板上。
LED灯珠会根据图案在PCB板上布置，然后通过点阵控制器控制点阵的变化来达到显示的效果。
所以PCB板对LED显示屏的稳定性以及画质都十分重要。
第三步：点阵控制器点阵控制器是控制LED显示屏工作的核心器件。
它是负责LED图形、文字以及动态视频的显示的。
点阵控制器会接收各种信号，如网络信号、电脑信号等，并将这些信号转换为LED显示屏能够显示的图像或文字。
它可以根据电脑或控制卡的指令来改变LED显示屏上的显示效果，从而实现图像和视频的播放等功能。
第四步：电源电源是LED显示屏能够工作的关键元素。
电源主要是提供LED显示屏运作所需的电能。
在LED显示屏出现故障时，有时也可以通过更换电源来解决问题。
第五步：外壳LED显示屏的外壳主要用于保护屏幕。
通常使用铝合金材料制成外壳，具有防水防尘等特性。
一些LED显示屏在安装时，需要特定的支撑结构，以确保其安全可靠。
以上是组成LED显示屏的几种基本构件。
这些构件的品质以及性能将直接影响LED显示屏的工作效果。
因此，在选择LED显示屏时，需要选择品质过硬、厂家信誉良好的产品，以确保其稳定性和可靠性。
led屏显示模块的组成及工作原理介绍
led屏显示模块的组成及工作原理介绍一、引言LED（Light Emitting Diode）是一种半导体器件，具有发光效果。
LED屏显示模块是由多个LED组成的，可以用于信息显示、广告宣传、户外大屏幕等领域。
本文将介绍LED屏显示模块的组成和工作原理。
二、组成LED屏显示模块主要由以下几个部分组成：1. LED芯片：LED芯片是LED屏显示模块的核心部件，通过半导体材料的发光效应实现发光。
LED芯片的种类有很多，常见的有单色LED、双色LED和全彩LED，分别可以发出单一颜色、两种颜色和多种颜色的光。
2. 控制电路：控制电路是LED屏显示模块的重要组成部分，用于控制LED的亮灭和颜色。
控制电路通常包括驱动芯片、控制芯片和接口电路等。
驱动芯片用于提供电流给LED，控制芯片用于控制LED 的亮灭和颜色，接口电路用于与外部设备进行连接。
3. 灯珠：灯珠是LED屏显示模块中的发光元件，是由LED芯片和封装材料组成的。
灯珠的封装材料通常有透明和不透明两种，透明封装材料可以提高LED的亮度，不透明封装材料可以提高LED的均匀性。
4. 驱动板：驱动板是LED屏显示模块的主要控制部分，用于接收外部信号并控制LED的亮灭和颜色。
驱动板通常由控制芯片、存储器、时钟电路和电源电路等组成。
5. 辅助部件：LED屏显示模块还包括一些辅助部件，如散热器、电源适配器、连接线等。
散热器用于散热，保证LED的正常工作温度；电源适配器用于提供电源给LED屏显示模块；连接线用于连接LED 屏显示模块和外部设备。
三、工作原理LED屏显示模块的工作原理是通过控制LED的亮灭和颜色来实现信息的显示。
其工作原理如下：1. 接收信号：LED屏显示模块通过驱动板接收外部的信号，这些信号可以是视频信号、图像信号或文字信号等。
2. 解码处理：驱动板将接收到的信号进行解码处理，将其转换为LED屏显示模块可以识别的信号格式。
解码处理的过程包括信号解析、图像处理、亮度调节等。
利亚德 LCH 系列室内 LED 显示屏 共阳全彩系列 产品手册说明书
产品系列：室内LCH 系列部门：渠道技术部版本：A4更新日期：2021.06.01室内LCH 系列LED 显示屏共阳全彩系列2021年6月2日深圳利亚德光电有限公司受控文件正本版权说明版权©利亚德光电股份有限公司是依法行使本著作权的合法权利人。
未经利亚德光电股份有限公司署名许可，任何其他个人或组织，均不得以任何形式将本刊物节选、转载、复制、翻译、编辑、发布或将其储存到检索系统使用于其他场合。
本手册内容，如有修改，恕不另行通知。
深圳利亚德光电有限公司受控文件正本2021年6月2日制作：汤泽审核:批准：目录1.室内LCH系列LED显示单元 (1)1.1.产品命名规则 (1)1.2.产品汇总 (1)1.3.产品概述 (2)1.4.模组外观及尺寸 (2)1.5.技术参数表 (3)1.6.显示单元尺寸示意及结构说明 (6)2.控制系统 (8)2.1接收卡 (8)2.2屏幕控制器 (9)2.3磁柱使用说明 (9)2.4远程控制连线示意图 (10)3、带载计算 (11)3.1配电带载计算 (11)3.2配电柜电缆型号选择 (13)3.3产品带载表 (11)3.4接线 (13)4.产品安装范例 (13)4.1安装前期准备 (13)4.2安装示意 (13)5.常见故障与解决方法 (20)6.产品使用注意事项 (22)6.1注意事项 (22)6.2整屏验收要求及方法 (23)深圳利亚德光电有限公司受控文件正本2021年6月2日1.0产品命名规则LCH --------X X--------Plus例如：LCH1.5Plus：室内LCH P1.53模组，320*180mm 规格产品1.1.产品汇总系列间距后缀1.21.51.82无后缀：320*160mm 模组有后缀：320*180mm 模组2.52021年6月2日深圳利亚德光电有限公司受控文件正本名称：深圳利亚德光电有限公司1.2.产品概述iCool 立体散热，铝制底壳＋导热双面胶，极大提升物理散热强度； 具备单模数据组存储功能，校正数据⾃动回读技术； 导热双面胶，更利于散热；智能色温，有标准/视频/文本3种模式可调节； 支持HDR/3D 显示/MOB 光学膜的应用；单点亮度校正，即通过调整流入每个LED 的电流控制像素亮度，从而实现整屏一致的亮度； 智能除湿功能，通过预热灯珠，蒸发掉灯珠内部湿气；搭配精显时代III 控制系统，连接互联网，云端一键加载配置文件。
led显示屏模组常用IC的引脚说明
引脚说明符号引脚描述Q0…Q7 8位并行数据输出，其中Q0为第15脚GND 第8脚地Q7’ 第9脚串行数据输出MR 第10脚主复位（低电平）SHCP 第11脚移位寄存器时钟输入STCP 第12脚存储寄存器时钟输入OE 第13脚输出有效（低电平）DS 第14脚串行数据输入VCC 第16脚电源74HC138是一款高速CMOS器件，74HC138引脚兼容低功耗肖特基TTL（LSTTL）系列。
74HC138译码器可接受3位二进制加权地址输入（A0, A1和A2），并当使能时，提供8个互斥的低有效输出（Y0至Y7）。
74HC138特有3个使能输入端：两个低有效（E1和E2）和一个高有效（E3）。
除非E1和E2置低且E3置高，否则74HC138将保持所有输出为高。
利用这种复合使能特性，仅需4片74HC138芯片和1个反相器，即可轻松实现并行扩展，组合成为一个1-32（5线到32线）译码器。
任选一个低有效使能输入端作为数据输入，而把其余的使能输入端作为选通端，则74HC138亦可充当一个8输出多路分配器，未使用的使能输入端必须保持绑定在各自合适的高有效或低有效状态。
74HC138与74HC238逻辑功能一致，只不过74HC138为反相输出。
编辑本段功能CD74HC138 ，CD74HC238和CD74HCT138 ， CD74HCT238是高速硅栅CMOS解码器，适合内存地址解码或数据路由应用。
74HC138 作用原理于高性能的存贮译码或要求传输延迟时间短的数据传输系统,在高性能存贮器系统中,用这种译码器可以提高译码系统的效率。
将快速赋能电路用于高速存贮器时,译码器的延迟时间和存贮器的赋能时间通常小于存贮器的典型存取时间,这就是说由肖特基钳位的系统译码器所引起的有效系统延迟可以忽略不计。
HC138 按照三位二进制输入码和赋能输入条件,从8 个输出端中译出一个低电平输出。
两个低电平有效的赋能输入端和一个高电平有效的赋能输入端减少了扩展所需要的外接门或倒相器,扩展成24 线译码器不需外接门;扩展成32 线译码器,只需要接一个外接倒相器。
LED显示屏资料
LED显示屏资料LED显示屏的构成1．LED发光二极管A 按封装分：室外LED：546（厚度*宽度*高度）适用于室外P12.5,P14,P16,P20及以上346（厚度*宽度*高度）适用于室外P10,P12室内LED：要紧是0805 1206 0603表贴三合一;表贴三并一;亚表贴模块;大功率型B波长λ(nm) 亮度(mcd) 结片尺寸(mil)常用品牌红R 625-630 350-500 12 光磊,三安,AXT绿G 520-525 1600-2000 14 AXT,仕美,士兰蓝B 465-470 400-500 14 日亚,CREE,士兰备注: 亮度R:G:B=3:6:1C 几个品牌：德国的欧司朗,美国的流明、CREE、AXT,台湾的广稼、国联（FPD）、鼎元（TK）、华汕（AOC）、汉光（HL）、艾迪森、光磊（E D），韩国的有首尔，日本的有日亚、东芝，大陆的有大连路美、福地、三安、杭州士兰明芯、仿日亚2.PCB板(板内的铜箔厚度许多于50um)双面板要紧厚度是1.6mm四面板要紧厚度是2.0mm3.驱动芯片驱动芯片有日本东芝TB62726，台湾MBI5026，MBI502 4，国内的74C595，8310，4953等4.操纵系统(软件) 可分为同步卡和异步卡(可脱机使用)普遍使用:灵星雨,德普达能够逐点校点:中庆,品锐5.电源一样是5V 30A或5V 40A,要紧有常州创联,上海衡孚,台湾明伟5V 60A6.套件pc套件一样加铅以环保,只是要适量,铅有毒7.箱体要紧是全防水的或简易的;是否带航空头的,厚度70-90cm不等;冷轧板或铝合金的室外LED显示屏制作流程将本人在LED显示屏生产车间所了解到的工艺生产流程分享给大伙儿，以供相互沟通学习。
有什么不对的地点，同行朋友多多指点。
1．插灯把不同颜色的二极管灯插入PCB板孔中，构成像素点。
常讲的像素间距确实是二个灯之间的距离，辨论率确实是单位面积内灯的数量。
LED显示屏模块介绍
数码管显示为了在主站突出显示选定的从站号，特采用数码管显示，当末选中时，数码管一边显示，一边闪烁。
当选中时，数码管便稳定显示从站号。
当主站选择完要控制的从站后，这几个从站数码管就稳定显示了。
当改变某一从站的从站号后，相应的数码管便显示改变后的从站号。
被覆盖的从站，自动的改为该从站。
数码管亮度高、体积小、重量轻、电路结构简单，动态显示数字信息是最佳选择。
因为在键盘中用到ch451，所以可以直接再利用ch451的数码管显示驱动功能，对8个数码管进行驱动。
一.1.显示屏亮度调节模块方案一：采用硬件调节方式。
通过改变驱动电路的阻值，从而改变电流的大小，实现亮度的调节。
由于误差的产生不可避免，改变后每一列电阻的阻值会有差别，使显示屏的亮度不均匀。
而且，电阻的数量很多，调节很不方便。
因此，我们放弃此方案。
方案二：采用软件调节方式。
由于显示屏采用动态扫描显示方式，我们可以通过改变扫描频率实现亮度调节。
此方案可以减少硬件电路，易于实现。
所以我们采用此方案。
2.显示屏电路的设计2.1 方案讨论我们讨论了两种显示方式：静态显示方式和动态的扫描显示方式：对静态显示方式而言，将一帧图像中的每一个二极管的状态分别用0 和 1 表示，若为0，则表示L ED 无电流，即暗状态；若为1 则表示二极管被点亮。
若给每一个发光二极管一个驱动电路，一幅画面输入以后，所有L ED 的状态保持到下一幅画,我们称之为静态显示方式；若对一幅画面进行分割,对组成画面的各部分分别显示,则是动态显示方式。
很明显，对于静态显示方式方式，所需的译码驱动装置很多，引线多而复杂，成本高，其可靠性也较低。
而动态显示方式方式，则可避免上述问题。
但设计上如果处理不当，易造成亮度低，闪烁问题。
因此合理的设计既应保证驱动电路易实现，又要保证图像稳定，无闪烁。
鉴于上述原因, 我们采用多路复用技术的动态扫描显示方式, 但是复用的程度不是无限增加的, 因为利用动态扫描显示使我们看到一幅稳定画面的实质是利用了人眼的暂留效应和发光二极管发光时间的长短, 发光的亮度等因素。
显示器背光模组中的各项材料指标数据
导光板导光板工作原理全反射效应。
光在通过两种透明介质时会发生反射和折射，当光从折射率大于空气的透明介质中射向空气时，由于折射率的不同，入射角θ大于一定角度时光将在界面上发生全反射，不再有光射出介质，也就是说光在介质内部的传输损耗仅取决于介质对光的吸收，而在界面上反射时没有损耗（光在金属面上反射通常会损失10%～15%）。
导光板的分类一般而言导光板因形状、制作方式和功能上都有不同的分类法，而且目前尚无统一的分法，经过整理后：1、按照形状分为：平板和楔形板（斜板）平板：导光板从入光处来看为长方形。
楔形板：从入光处来看为一边为厚一边为薄成楔形（三角形）状。
2、按照网点制作方式：印刷式和非印刷式印刷式：导光板完成外形加工后,以印刷方式将网点印在反射面，又分为IR和UV两种。
非印刷式：将网点在导光板成形时直接成形在反射面。
又分为化学蚀刻（Etching）、精密机械刻画法（V-cut）、光微影（Stamper）、内部扩散。
3、按照入光方式：侧入光（灯管和LED）和直下式。
侧入光式：将发光体（灯管或LED）放置于导光板之侧部。
直下式：将发光体（灯管或LED）放置于导光板之下方。
4、按照成形制作方式：射出成形和裁切成型。
射出成形：应用射出成形机将光学级PMMA颗粒运用高温、高压射入模具内冷却成形.裁切成形：将光学级PMMA原板经过裁切工序完成成品。
导光板制造过程在了解加工过程前应先了解导光板所须之部材1、所需要之部材和工具a.射出成形：光学级PMMA颗粒、油墨b.裁切：光学级PMMA平板、油墨2、光学级PMMA颗粒、平板：无论是用何种生产方式所制作出来的导光板其最重要也是最原始的材料为光学级PMMA （POL YMETHYL METHACRYLATE）（聚甲基丙烯酸甲也就是俗称的亚克力或有机玻璃，其分类又有PMMA颗粒和PMMA平板PMMA由石油中提炼单体（MMA）再将单体（MMA）经过化学加工后做出光学级PMMA颗粒（已可提供射出成形所始用），再将光学级PMMA 颗粒用压铸法（Casting）或压出法（Injection）来制作光学级PMMA平板.3、油墨：分为UV和IR两种4、平板裁切导光板制作方式为三个部份:第一是压克力板外形加工;第二是网板制作;第三是印刷，其工序流程分别为a. 压克力外形加工=原板裁切〉镜面刨光〉成形加工。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LED显示屏模组使用材料说明
1、LED灯：LED红灯（晶元），亮度1000-1100mcd，中心波长623-627nm
LED绿灯（士蓝），亮度1900-2200mcd，中心波长520-525nm
LED蓝灯（士蓝），亮度365-385mcd，中心波长470-475nm 发光二极管简称为LED。
主要由支架、晶片、银胶、金线、环氧树脂五种物料所组成。
由镓（Ga）与砷（AS）、磷（P）的化合物制成的二极管，当电子与空穴复合时能辐射出可见光，因而可以用来制成发光二极管。
在电路及仪器中作为指示灯，或者组成文字或数字显示。
发光材料用透明环氧树脂封装。
封装树脂包括：A胶（主剂）、B胶（硬化剂）、DP（扩散剂）、CP（着色剂）四部份组成。
其主要成分为环氧树脂（Epoxy Resin）、酸酐类（酸无水物Anhydride）、高光扩散性填料（Light diffusion）及热安定性染料（dye）
2、LED驱动IC：HB5024
HB5024是一款用于大屏幕LED的低压差、高精度16位恒流驱动芯片。
它是内建的16位移位寄存器与栓锁功能，可以将串行的输入数据转换成并行输出数据格式。
HB5024的输入电压范围值为3.3V至5V，提供16个电流源，可以在每个输出级提供3mA - 45 mA恒定电流以驱动LED。
并且单颗IC 内输出通道的电流差异小于±2%；多颗IC间的输出电流差异小于±3%；恒定输出电流随着输出端耐受电压(VDS)变化，被控制在每伏特0.1%；且电流受供给电压(VDD)、环境温度的变化也被控制在1%。
HB5024可以选用不同阻值的外接电阻来调整其输出级的电流大小，藉此机制，使用者可精确地控制LED的发光亮度。
HB5024的设计保证其输出级可耐压17V，因此可以在每个输出端串接多个LED。
此外，HB5024亦提供30MHz的高时钟频率以满足系统对大量数据传输上的需求。
3、其他LED配件：
①、电源座（加强型）：电源座是承接电源线与PCB板连接的主要器件，
虽然不是决定LED显示屏品质的主要方面，但是其结实耐用性、导电性能等也影响着显示屏屏体的寿命与防护等级。
②、排针（带简易牛角）：排针是通过排线连接控制系统与PCB板控制电路的主要元器件，优选带牛角的排针，不但使装屏时防止排线插反造成返工，更可以有效防止排针外露伤装屏及维修人员。
③、电阻、电容等其他元器件：俗话说事无巨细，由于LED显示屏经常开关机，电容的好坏也影响着开关机时候对显示屏屏体的保护，电阻是控制显示屏电流的主要元器件，有优选大厂品牌产品。
④、LED模组面罩和底壳：主要材质为塑料。
4、整体模组示意图：。
