pcb电路原理图设计软件protel99se软件简介及下载中文版

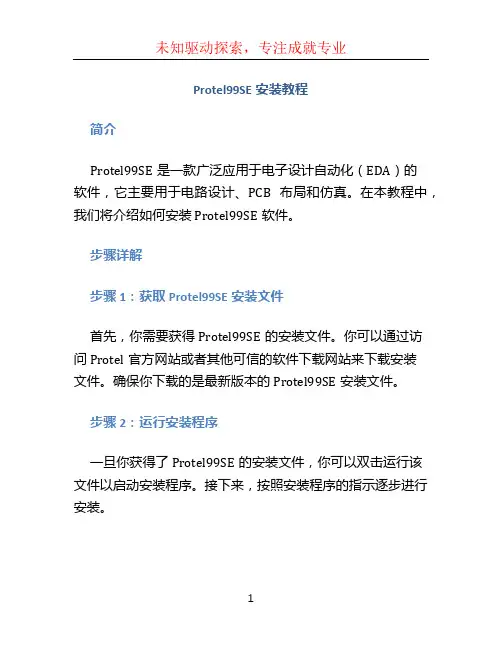

protel99se安装教程
Protel99SE安装教程简介Protel99SE是一款广泛应用于电子设计自动化（EDA）的软件，它主要用于电路设计、PCB布局和仿真。
在本教程中，我们将介绍如何安装Protel99SE软件。
步骤详解步骤1：获取Protel99SE安装文件首先，你需要获得Protel99SE的安装文件。
你可以通过访问Protel官方网站或者其他可信的软件下载网站来下载安装文件。
确保你下载的是最新版本的Protel99SE安装文件。
步骤2：运行安装程序一旦你获得了Protel99SE的安装文件，你可以双击运行该文件以启动安装程序。
接下来，按照安装程序的指示逐步进行安装。
步骤3：选择安装路径在安装过程中，你将被要求选择安装路径。
你可以选择默认路径或者自定义路径。
根据自己的需要选择合适的安装路径，并点击“下一步”继续安装。
步骤4：选择组件安装程序将会列出Protel99SE的可选组件。
这些组件包括主程序、库文件、示例项目等。
你可以根据自己的需求选择所需的组件，并点击“下一步”继续安装。
步骤5：确认安装设置在这一步，安装程序将会显示你所选择的组件和安装路径。
请仔细检查确认这些设置是否正确。
如果需要修改设置，点击“上一步”返回相应步骤进行修改。
如果确认无误，点击“安装”开始安装。
步骤6：等待安装完成安装过程可能需要一些时间，请耐心等待。
安装完成后，你将会看到安装成功的消息。
点击“完成”退出安装程序。
注意事项•在安装Protel99SE之前，确保你的计算机符合该软件的最低系统要求。
•在安装过程中，请关闭所有的其他程序和防病毒软件，以免干扰安装过程。
•安装完成后，你可能需要重启计算机以使安装生效。
结论通过本教程，你学会了如何安装Protel99SE软件。
安装完成后，你就可以开始使用Protel99SE进行电路设计、PCB布局和仿真等工作了。
希望这个教程对你有所帮助！。

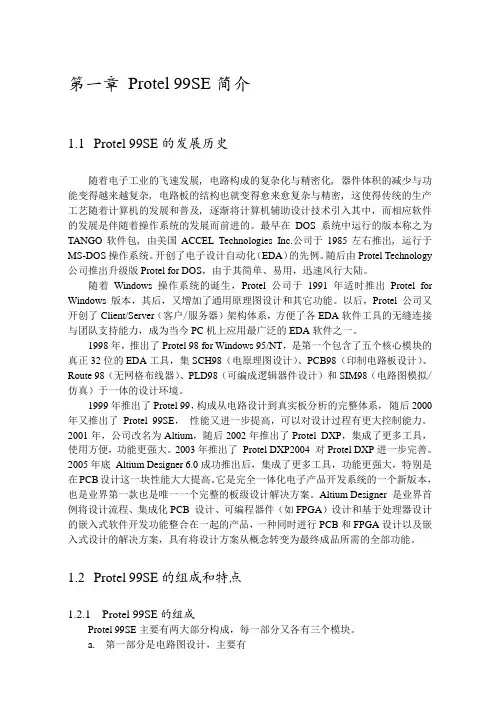

第一章Protel99SE简介
第一章Protel 99SE简介1.1Protel 99SE的发展历史随着电子工业的飞速发展, 电路构成的复杂化与精密化, 器件体积的减少与功能变得越来越复杂, 电路板的结构也就变得愈来愈复杂与精密, 这使得传统的生产工艺随着计算机的发展和普及, 逐渐将计算机辅助设计技术引入其中，而相应软件的发展是伴随着操作系统的发展而前进的。
最早在DOS系统中运行的版本称之为TANGO软件包, 由美国ACCEL Technologies Inc.公司于1985左右推出, 运行于MS-DOS操作系统。
开创了电子设计自动化（EDA）的先例。
随后由Protel Technology 公司推出升级版Protel for DOS，由于其简单、易用，迅速风行大陆。
随着Windows操作系统的诞生，Protel公司于1991年适时推出Protel for Windows版本，其后，又增加了通用原理图设计和其它功能。
以后，Protel公司又开创了Client/Server（客户/服务器）架构体系，方便了各EDA软件工具的无缝连接与团队支持能力，成为当今PC机上应用最广泛的EDA软件之一。
1998年，推出了Protel 98 for Windows 95/NT，是第一个包含了五个核心模块的真正32位的EDA工具，集SCH98（电原理图设计）、PCB98（印制电路板设计）、Route 98（无网格布线器）、PLD98（可编成逻辑器件设计）和SIM98（电路图模拟/仿真）于一体的设计环境。
1999年推出了Protel 99，构成从电路设计到真实板分析的完整体系，随后2000 年又推出了Protel 99SE，性能又进一步提高，可以对设计过程有更大控制能力。
2001年，公司改名为Altium，随后2002年推出了Protel DXP，集成了更多工具，使用方便，功能更强大。
2003年推出了Protel DXP2004对Protel DXP进一步完善。
1 protel 99SE 介绍
1.1 Protel 99 SE简介 1.1.2 Protel 99 SE的运行环境
1．运行Protel 99 SE的系统需求 CPU：Pentium II 400MHz及以上PC。 内存：64MB以上。 硬盘：400MB以上空闲空间。 显卡：支持800×600×16位色以上显示。 显示器：15英寸以上，显示分辨率在 800×600像素以上。 光驱：24倍速以上。
1.1.2 Protel 99 SE的运行环境 2．运行环境 Windows 9X/2000/NT/XP等操作 系统。 需要指出的是，以上配置为运行Protel 99 SE的最低配置，由于系统在运行过 程中要进行大量的运算和存储，所以 对机器的性能要求也比较高，配置越 高越能充分发挥它的优点。
中国专业PPT设计交流论坛
PROTEL
99SE
简介
任丽君
１、什么是protel 99se
Protel 99 SE是一种电子设计自动化 （Electronic Design Automation，EDA） 设计软件，主要用于电路原理图设计、印制 电路板（PCB）设计、可编程逻辑器件 （PLD）设计和电路信号仿真。该系统集强 大的设计功能、复杂工艺的可生产性和设计 过程管理于一体，可完整实现电子产品从电 学概念设计到生成物理生产数据的全过程。 熟练掌握和充分运用这套计算机辅助电路设 计软件，可大大提高电路设计的工作效率。
Power Bar
PB模板组：xz_63【老鬼作品】
本模板作品由PowerBar模板组成员创作，部分图片素材来源于互联网，如有侵犯您的权利请即通知，立刻处理 您可以自由：复制、发行、展览、表演、放映、广播或通过信息网络传播本作品 ;创作演绎作品 惟须遵守下列条件：您必须按照作者或者许可人指定的方式对作品进行署名;不得以盈利为目的对本模板进行出 售、收费下载或者做非实质性改动之后进行类似的行为
Protel-99se 介绍PPT课件
8
2、启动电路原理图编辑器 执行命令File/New,出现对话框选择 Schematic Document 图标， 单击OK后创建原理图文件成功，记得 命名。
10
3、Protel 99 SE的界面和画面管理，包括各种窗口的 打开、关闭和切换，各种工具栏的打开、隐藏和关 闭等。 设计管理器的打开和关闭执行 View/Design Manager 工具栏的打开和关闭执行 View/toolbars
11
4.装入元件库
1)电路原理图中有两大元素：元件和线路。 2)放置元件首先要查清元件所在的元件库,
3
Protel 99 组成
电路设计部分： 原理图设计 Advanced schmatic 电路板设计 Advanced PCB PCB自动布线 Advanced route
4
Protel 99 特点
数据库管理系统：原理图文件、PCB图文件和 网络表等，所有文件都存储在一个综合设计数 据库中 ； 丰富灵活的编辑功能：cut、copy、paste、 Clear 等交互式全局编辑功能； 自动设计功能：电气规则检测、原理图自动生 成PCB图、 PCB规则检测、自动布局、自动布 线。
二极管
DIODE0.4、0.7
三极管
TO18
晶振
XTAL1
芯片
DIP 引脚总数（双列芯片）
SIP 引脚总数 （单列芯片）
20
12.设置打印机及打印输出原理图
设置打印机（演示） 其他忽略不讲

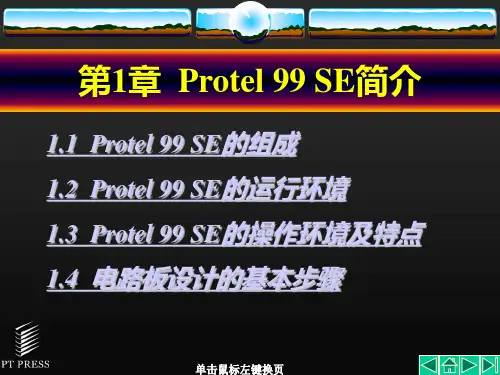

第1章Protel99SE简介
同时它还包含一个具有专业水准的PCB信 号完整性分析工具、功能强大的打印管理 系统、一个先进的PCB三维视图预览工具。
此外，Protel 99 SE还包含一个功能强大的 基于SPICE 3f5的模/数混合信号仿真器， 使设计者可以方便地在设计中对一组混合 信号进行仿真分析。
同时，它还提供了一个高效、通用的 可编程逻辑器件设计工具。
1.3.3 印制电路板设计环境
1．丰富的设计规则 2．易用的编辑环境 3．智能化的交互式手工布线
4．丰富的封装元件库及便简
的元件库编辑和组织操作
5．智能化的基于形状的自动
布线功能6．可靠的设计校验源自1.4 电路板设计的基本步骤
一般而言，设计电路板最基本的过程 可以分为以下3大步骤。
1．电路原理图的设计
电路原理图的设计主要是用Protel 99 SE的原理图设计系统来绘制电路原理图。
它是一个功能强大的印制电路板设计编辑
器，具有非常专业的交互式布线及元件布 局的特点，用于印制电路板（PCB）的设 计并最终产生PCB文件，直接关系到印制 电路板的生产。Protel 99 SE的印制电路板 设计系统可以进行多达32层信号层、16层 内部电源/接地层的布线设计，交互式的元 件布置工具极大地减少了印制板设计的时 间。
运算和存储，所以对机器的性能要求也比 较高，配置越高越能充分发挥它的优点。
1.3 Protel 99 SE的操作环境及特点
1.3.1 专题数据库管理环境 1.3.2 原理图设计环境
1．分层次组织设计功能 2．强大的元件及元件库的组
织、编辑功能
3．方便的连线工具 4．高效、便捷的编辑功能 5．电气设计检测功能 6．与印制电路板的紧密连接 7．自定义原理图模块 8．强大而完善的输出功能
第一章Protel99SE简介
第一章Protel 99SE简介1.1Protel 99SE的发展历史随着电子工业的飞速发展, 电路构成的复杂化与精密化, 器件体积的减少与功能变得越来越复杂, 电路板的结构也就变得愈来愈复杂与精密, 这使得传统的生产工艺随着计算机的发展和普及, 逐渐将计算机辅助设计技术引入其中，而相应软件的发展是伴随着操作系统的发展而前进的。
最早在DOS系统中运行的版本称之为TANGO软件包, 由美国ACCEL Technologies Inc.公司于1985左右推出, 运行于MS-DOS操作系统。
开创了电子设计自动化（EDA）的先例。
随后由Protel Technology 公司推出升级版Protel for DOS，由于其简单、易用，迅速风行大陆。
随着Windows操作系统的诞生，Protel公司于1991年适时推出Protel for Windows版本，其后，又增加了通用原理图设计和其它功能。
以后，Protel公司又开创了Client/Server（客户/服务器）架构体系，方便了各EDA软件工具的无缝连接与团队支持能力，成为当今PC机上应用最广泛的EDA软件之一。
1998年，推出了Protel 98 for Windows 95/NT，是第一个包含了五个核心模块的真正32位的EDA工具，集SCH98（电原理图设计）、PCB98（印制电路板设计）、Route 98（无网格布线器）、PLD98（可编成逻辑器件设计）和SIM98（电路图模拟/仿真）于一体的设计环境。
1999年推出了Protel 99，构成从电路设计到真实板分析的完整体系，随后2000 年又推出了Protel 99SE，性能又进一步提高，可以对设计过程有更大控制能力。
2001年，公司改名为Altium，随后2002年推出了Protel DXP，集成了更多工具，使用方便，功能更强大。
2003年推出了Protel DXP2004对Protel DXP进一步完善。
PROTEL 99SE 简介
2.1 PROTEL 99SE 简介本系统的所有电路图的设计都是用PROTEL 99SE完成。
PROTEL 99SE是PROTEL公司近10年来致力于Windows平台开发的最新结晶，能实现从电学概念设计到输出物理生产数据，以及这之间的所有分析、验证和设计数据管理。
因而今天的PROTEL最新产品已不是单纯的PCB设计工具，而是一个系统工具，覆盖了以PCB为核心的整个物理设计。
PROTEL 99SE共分5个模块，分别是原理图设计、PCB设计、自动布线器、原理图混合信号仿真、PLD设计。
PROTEL 99SE设计印刷电路板的第一步就是设计电路原理图，只有正确设计电路原理图，生成相应的网络表之后才能生成PCB文件。
在设计时，多采用将系统分模块设计，将各部分电路分别设计，得到各个模块电路，再通过融合，实现整体电路的设计，还可以将所有模块在一张比较大的图纸上全部画出来，但在同一张纸以模块的形式分别设计电路图这样比较容易检查错误，设计更为方便。
原理图的设计相对简单，在设计完成后要先通过ERC检测无误后才生成网络表。
在设计好原理图，通过ERC检查，生成了网络表之后的工作就是绘制PCB 版图了。
在导入网络表之前，要确定原理图中的元件在PCB元件库中都有，很多元件的封装在PCB库中都是没有的，这就要求我们自己封装所需元件。
即使是PCB库中存在的，也要根据实际的元器件的尺寸进行比对，若元器件是标准的则不用新建，如果不是标准的，那就要自己新建PCB封装。
网络表成功导入PCB文件之后对器件进行布局，良好的布局降低了PCB布线的难度。
布线的方式有两种：自动布线及交互式布线，在自动布线之前，可以用交互式预先对要求比较高的线进行布线，输入端和输出端的边线应避免相邻平行，以免产生反射干扰。
也可以先自动布线后再修改不满意的连线。
尽量加宽电源、地线宽度，最好是地线比电源线宽。
对数字电路的PCB可用宽的地导线组成一个回路，即构成一个地网。
《Protel 99 se简体中文版》
《Protel 99 se简体中文版》(Protel Design Explorer 99 se)Protel系列作品是澳大利亚Protel Technology公司开发的大型电子线路设计软件。
从20世纪80年代的Protel for DOS，到随后的Protel for Windows 1.0，2.0，3.0，直到90年代末的Protel 98和Protel 99，以至今天的Protel 99 SE，Protel软件阅历了一个逐步入级换代的入程。
Protel Design Explorer 99 se简体中文版，一款知名的PCB电子电路辅助设计软件，此为1.0.0.0版本，该版本包括Service Pack 6,它的功能很完美，同时提供了各种国标库，还为用户提供了大量的电子器件参考手册及全套教程，相信你绝对会喜欢！跟着Win XP的宣布，软件本身也存在部分不兼容的问题，经由全面的BUG修改后，虽没什么地方改变，不外在Windows体系上稳定性却大大增强。
Protel 99 SE主要包括以下两大部门：1.电路工程设计部门⑴电路原理图设计体系（Advanced Schematic 99）:电路原理图设计体系报包括电路图编纂器（简称SCH 编纂器）、电路图零件库编纂器（简称SchLib编纂器）和各种文本编纂器。
本体系的主要功能是：绘制、改动和编纂电路原理图；更新和改动电路图零件库；查望和编纂有关电路图和零件库的各种报表。
⑵印刷电路版设计体系(Advanced PCB 99):印刷电路版设计体系报包括印刷电路版编纂器(简称PCB编纂器)、零件封装编纂器(简称PCBLib编纂器)和电路版组件管理器。
本体系的主要功能是：绘制、改动和编纂印刷电路版；更新和改动零件封装；管理电路版组件。
⑶自动布线体系(Advanced R oute 99):本体系包括一个基于形状(Shape-based)的无栅格自动布线器，用于印刷电路版的自动布线，以实现PCB设计的自动化。
protel99se汉化教程
protel99se汉化教程简介Protel99SE（现在已更名为Altium Designer）是一款功能强大的电子设计自动化软件。
然而，对于一些不懂外语或英语水平有限的用户来说，使用这样一款软件可能会带来一些困难。
幸运的是，有一种方法可以将Protel99SE的界面汉化，使用户更容易理解和操作软件。
本教程将向您介绍如何对Protel99SE进行汉化，使软件界面变成中文，从而方便大家使用。
步骤1. 下载汉化文件首先，您需要下载Protel99SE的汉化文件。
您可以在互联网上搜索“Protel99SE汉化文件下载”，然后选择一个可信赖的下载来源进行下载。
2. 备份原始文件在进行汉化之前，建议您首先备份原始的Protel99SE文件，以防止出现意外情况。
定期备份文件是一个良好的习惯，可以保护您的数据安全。
3. 替换文件找到您下载的汉化文件。
在Protel99SE的安装目录下，找到并替换以下文件：•Protel99SE.exe•Protel99SE_uninst.exe替换文件时，系统可能会要求您获得管理员权限。
请务必以管理员身份运行替换操作。
4. 重新启动软件替换文件完成后，关闭Protel99SE，并重新启动软件。
您应该能够看到软件界面变成了中文。
注意事项在进行汉化操作时，需要注意以下事项：•下载汉化文件时要选择可信赖的来源，以免下载到恶意软件。
•替换文件时，要小心操作，确保备份原始文件，以免出现无法恢复的错误。
•如果汉化文件不适用于您的软件版本，可能会导致软件无法启动或出现其他问题。
请确保使用与您的软件版本相匹配的汉化文件。
总结通过本教程，您学会了如何对Protel99SE进行汉化，使软件界面变成中文。
希望这个教程能够帮助到您，让您更轻松地使用Protel99SE进行电子设计。
如果您对Protel99SE有其他问题或需要更多帮助，请查阅软件官方文档或搜索相关资源，以获取更详细的信息和指导。
祝您使用愉快！。
Protel 99SE介绍
Protel 99SE介绍随着计算机技术的飞速发展，集成电路被广泛应用，电路越来越复杂，集成度越来越高，加之新型元件层出不穷，使得越来越多的工作已经无法用手工来完成，因此计算机辅助电路板设计已经成为电路板设计制作的必然趋势。
Protel 99SE具有丰富的设计功能，能进行原理图的设计、印制电路板的设计、PCB板的设计等功能，现对其进行介绍：Protel 99SE采用数据库的管理方式。
Protel 99SE软件沿袭了Protel以前版本方便易学的特点，内部界面与Protel 99大体相同，新增加了一些功能模块，功能更加强大。
新增的层堆栈管理功能，可以设计32个信号层，16个地电层，16个机械层。
新增的3D功能让您在加工印制版之前可以看到板的三维效果。
增强的打印功能，使您可以轻松修改打印设置控制打印结果。
Protel 99SE容易使用的特性还体现在“这是什么”帮助，按下右上角的小问号，然后输入你所要的信息，可以很快地看到特性的功能，然后用到设计中，按下状态栏末端的按钮，使用自然语言帮助顾问。
Protel 99SE 设计平台软硬件配置要求：硬件配置最低：CPU－Pentium II 233MHZ内存－32M硬盘－300M显示器－15〃显示分辩率－1024⨯768建议配置：CPU－Pentium II 300 以上内存－128M硬盘－6G以上显示器－17〃以上显示分辩率－1280⨯1024操作系统Ｍicrosoft Windows NT 4.0 或以上版本（含中文版）。
Ｍicrosoft Windows 98/95 或以上版本（含中文版）Protel 99SE附件安装方法非常简单，只需双击光盘目录下的Install.exe即可。
Protel99SE使用与SCH编辑器介绍一、新建设计数据库文件在WINDOWS 95/98或NT界面下双击Protel 99SE 图标，点击File(文件)中new项，新建设计数据库。
Protel99se汉化教程
Protel99se 汉化教程
Protel99se 汉化教程
1、Protel99se 在软件安装好后，启动的界面如下图所示：（Protel99se 软件安装教程可查看：elecfans/d/731788.html）
2、先将C ：WINDOWS 中的client99se.rcs 文件（事实上是英文菜单文件）保存起来，再将“Protel99汉化”文件夹中的CLIENT99SE.rcs 夏制到windows 根目彖下替换。
3、然后安装PCB 汉字模块：将”pcb-hz“目录下所有的文件复制到DesignExplorer99se 根目录中，注意检查一下hanzi.lgs 和Font.DDB 文件的属性，将其只读选项去掉。
4、再安装国标码库：将文件”gb4728.ddb（国标库）”复制到DesignExplorer99se/library/SCH 目录中，并将其属性中的只读去掉。
5、再将“GuobiaoTemplate.ddb（国标模板）”文件复制到DesignExplorer99se 根目录中，并将其属性中的只读去掉。
6、汉化完成，打开桌面上的protel99se 图标，即可正常使用。
Protel99SE教程--第1章 Protel99SE软件介绍
图1-3
指定程序组
图1-4
复制文件
下载补丁软件后，执行该补丁（ 下载补丁软件后，执行该补丁（protel99seservicepack6.exe）， ）， 屏幕出现版权说明，单击“ 屏幕出现版权说明，单击“I accept the terms of the License Agreement and wish to CONTINUE”按钮，屏幕弹出安装路径设 按钮， 按钮 置对话框，单击Next按钮，软件自动进行安装。 按钮， 置对话框，单击 按钮 软件自动进行安装。
单击Next按钮，屏幕弹出用户注册对话框，提示输入序列 按钮， ⑶单击 按钮 屏幕弹出用户注册对话框， 号及用户信息， 如图1-2所示 所示， 号及用户信息 ， 如图 所示 ， 正确输入供应商提供的序列号后 单击Next按钮进入下一步。 按钮进入下一步。 单击 按钮进入下一步
图1-1
安装软件的欢迎信息
返回
1.2
Protel99SE的组成 Protel99SE的组成
Protel软件包是90年代初由澳大利亚Protel Technology公司 Protel软件包是90年代初由澳大利亚Protel Technology公司 软件包是90年代初由澳大利亚 研制开发的，应用于Windows X/2000/NT操作系统下的EDA设计软 Windows9 2000/NT 操作系统下的EDA 研制开发的 ， 应用于 Windows9X/2000/NT 操作系统下的 EDA 设计软 采用设计库管理模式，可以进行联网设计， 件 ， 采用设计库管理模式 ， 可以进行联网设计 ， 具有很强的数据 交换能力和开放性及3 模拟功能，是一个32位的设计软件， 32位的设计软件 交换能力和开放性及3D 模拟功能 ，是一个 32 位的设计软件， 可以 完成原理图、印制板设计、可编程逻辑器件设计和电路仿真等， 完成原理图 、 印制板设计 、 可编程逻辑器件设计和电路仿真等 ， 可以设计32个信号层，16个电源--地层和16个机加工层 32个信号层 个电源--地层和16个机加工层， 可以设计 32 个信号层 ， 16个电源 -- 地层和 16个机加工层 ， 公司网 址为www ， www. 址为 ， 用户如果需要进行软件升级或获取更详细 的资料，可以到上述网站查询。 的资料，可以到上述网站查询。 Protel99SE中主要功能模块如下 99SE中主要功能模块如下。 Protel99SE中主要功能模块如下。 99SE 原理图设计系统） SE（ ⑴Advanced Schematic 99SE（原理图设计系统） 该模块主要用于电路原理图设计、 该模块主要用于电路原理图设计 、 原理图元件设计和各种原 理图报表生成等。 理图报表生成等。 99SE（印刷电路板设计系统） ⑵Advanced PCB 99SE（印刷电路板设计系统）
电子线路板图的绘制软件PROTEL 99SE 中文简介.
PROTEL 99SE概述一、各模块功能介绍Schematic 99SE：提供原理图设计模块，包含快速设计录入、自动布线、多接口输入输出等高级工具，提供了6万多个原理图符号。
1、 PCB 99SE：重要功能体现在PCB设计模块。
2、 Route 99SE：是一个完成集成的基于形状的无网格自动布线器。
3、 Integrity 99SE：提供非常精确的板级物理信号处理。
4、 SIM 99SE：电路信号仿真系统，是一个基于最新的仿真器。
5、 PLD 99SE：是一个集成的PLD开发环境，为所有PLD和CPLD设计者提供了通用、便携的解决方案。
二、学习PROTEL 99SE的要求1、需了解PROTEL 99SE及其各模块的功能。
2、需了解PROTEL 99SE软件的安装、设置以及如何在其本身的工作界面操作。
3、在进行一系列的上机操作后，最终掌握PROTEL 99SE集成环境中的Schematic 99SE和PCB 99SE模块。
三、PROTEL 99SE基本软件的安装1、 PROTEL 99SE软件安装的基本操作：（1）将PROTEL 99SE软件光盘放入计算机光盘驱动器中。
（2）在Windows环境中打开光盘，双击文件名“setup.exe”的文件，这时会弹出PROTEL 99SE 的欢迎安装界面，点击“Next”按钮。
（3）这时会弹出PROTEL 99SE的用户注册对话框，用户需要输入用户名、用户单位和软件的序列号，然后依次点击“下一步”，到最后点击“完成”，软件安装完毕。
2、 PROTEL 99SE软件的启动方法一：要启动PROTEL 99SE的主程序可以通过双击桌面上的PROTEL 99SE图标；方法二：也可以从Windows屏幕左下方“开始”按钮所弹出的开始菜单中选择上方的PROTEL 99SE 选项等。
关于PROTEL 99SE软件的设置，主要包括以下几个方面：（1）字体设置（2）自动备份设置：（1）“Number”（备份文件数）（2）“Time Interval”（时间间隔）（3）“Use backup folder”（使用后备文件夹）3、 PROTEL 99SE软件项目管理器主界面在PROTEL 99SE的集成环境的“File”（文件）菜单中选择“New”（新建），这时会出现新建项目数据（New Design Database）对话框。
1.Protel99se(概述)
1.6
1.7
Protel99SE系统参数设置
电路板设计的基本步骤
本章小结
1.1
Protel简介
1. 1991年－Protel for Windows 1.0（2.0、3.0）－ Protel 98 －Protel 99－ Protel 99SE
80年代后期， Altium开发了利用Microsoft Window作为平
产生网络报表、印制电路板的设计3大步骤
利用Protel 99 SE的PCB设计系统来完成印制电路板图的绘制。
本 章 小 结
本章主要介绍Protel99SE的基础知识。
Protel99SE主窗口中包括菜单栏、工具栏、状态栏及
命令指示栏等。
Protel99SE在使用前一般需要对软件系统参数进行一
些设置。
设计电路板最基本的过程可以分为电路原理图的设计、
(1)原理图设计系统 电路原理图是表示电气产品或电路工作原理的技术文 件，它由代表各种电子器件的图形符号、线路、节点等元 素组成。Protel 99 SE的原理图设计系统是一个易于使用 的具有大量元件库的原理图编辑器，主要用于原理图的设 计，它可为印制电路板设计提供网络表。该编辑器具有强 大的原理图编辑功能、层次化设计功能、设计同步器、丰 富的电气设计检验功能及强大而完善的打印输出功能，使 用户可以轻松完成所需的设计任务。
详细介绍Protel99SE印刷电路板设计系统。 包括PCB编辑器的基本功能、印刷电路板的制作、PCB元 件库的编辑以及PCB编.3 1.4 1.5 Protel简介
Protel 99SE基础
Protel99SE的组成 ptotel99SE设计组管理 Protel99SE软件的安装 Protel99SE软件的启动
Protel99SE介绍
Protel99SE软件介绍陈鑫立（湖州师范学院信息工程学院浙江湖州313000）摘要：Protel99 SE 是澳大利亚Protel Technology公司推出的一个全32323232位的电路板设计软件。
该软件功能强大，人机界面友好，易学易用，使用该软件的设计者可以容易地设计出电路原理图和画出元件设计电路板图。
而且由于其高度的集成性与扩展性，一经推出，立即为广大用户所接受，很快就成为世界PC平台上最流行的电子设计自动化软件，并成为新一代电气原理图工业标准。
Protel99 SE主要有两大部分组成，每一部分个有几个模块，第一部分是电路设计部分，主要有：原理设计系统，包括用于设计原理图的原理图编辑器Sch,用于修改和生成原理图元件的原件编辑器，以及各种报表的生成器Schlib。
印刷电路板设计系统，包括用于设计电路板的电路板编辑器PCB以及用于修改，生成元件封装的元件封装编辑器PCBLib。
第二部分是电路仿真与可编程逻辑器件设计。
Protel99 SE软件的组成。
Protel99 SE 由五大系统构成。
关键词：软件Protel99 PCB 电路仿真The software introduce of Protel99SEChen Xinli(School of Information Engineering , Huzhou Teachers College Zhejiang Huzhou 313000) Abstract：Protel99 SE Protel Technology, Australia launched a full-32323232 circuit board design software. The software is powerful, friendly interface, easy to learn and use, the software designers can easily design a circuit schematic and draw components designed circuit board diagram. And because of its high degree of integration and scalability, once launched, immediately accepted by the majority of users, quickly became the most popular in the world on the PC platform, electronic design automation software and a new generation of electrical schematics industry standard. Protel99 SE mainly composed of two parts, each part of several modules, the first part is a part of the circuit design: principle design system, including the schematic editor Sch for design schematics used to modify and generate principle of elements in the original editor, as well as a variety of reports generator Schlib. Printed circuit board design system, including the circuit board editor for designing circuit boards PCB and the package editor used to modify the generated component packaging components PCBLib. The second part is the design of the circuit simulation, and programmable logic devices. Software composition Protel99 SE. Protel99 SE constituted by the five systems.Keywords: software Protel99 PCB circuit simulation1前言在EDA软件中，Protel一直是深受广大电子电路设计者喜爱而成为家喻户晓的电子电路设计工具。
protel99se中文汉化版安装教程（附protel99se下载）
protel99se中⽂汉化版安装教程（附protel99se下载）protel99se中⽂版是⼀款功能强⼤、界⾯简洁、易学易懂等特点，同时protel99se软件具有丰富的设计功能，能进⾏原理图的设计、印制电路板的设计、PCB板的设计等功能，还可以设计32个信号层，16个地电层，16个机械层，是⽬前⽹络上最流⾏的电路板设计软件，欢迎⼤家下载使⽤。
protel99se中⽂版带sp6 汉化特别版类型：机械电⼦⼤⼩：76MB语⾔：简体中⽂时间：2014-03-30查看详情1、从下载⽂件后解压，双击打开Protel99SE⽂件夹，并点击setup.exe开始安装; 2、输⼊产品的序列号：NG9A-JVDN-Z4SK-CTTP;3、设置好软件安装路径，⼀般不建议修改;4、选择typical5、等待安装完成，稍等即可;再双击“Servicepack6”⽂件夹，点击“protel99seservicepack6.exe”进⾏sp6破解;双击安装protel99seservicepack6.exe接下来汉化，先将C:\WINDOWS中的client99se.rcs⽂件(事实上是英⽂菜单⽂件)保存起来，再将“Protel99汉化”⽂件夹中的CLIENT99SE.rcs复制到windows根⽬录下替换.然后安装PCB汉字模块：将“pcb-hz”⽬录下所有的⽂件复制到Design Explorer 99 se根⽬录中，注意检查⼀下hanzi.lgs和Font.DDB⽂件的属性，将其只读选项去掉。
再安装国标码库：将⽂件“gb4728.ddb(国标库)”复制到Design Explorer 99 se/library/SCH⽬录中，并将其属性中的只读去掉。
再将“Guobiao Template.ddb(国标模板)”⽂件复制到Design Explorer 99 se 根⽬录中，并将其属性中的只读去掉。
汉化完成，打开桌⾯上的protel 99se图标，即可正常使⽤.protel99se软件是由两⼤部分组成电路原理图设计(Advanced Schematic)和多层印刷电路板设计(Advanced PCB)。
protel99se中文版免费下载
Protel99SEProtel99SE是应用于Windows9X/2000/NT操作系统下的EDA设计软件，采用设计库管理模式，可以进行联网设计，具有很强的数据交换能力和开放性及3D模拟功能，是一个32位的设计软件，可以完成电路原理图设计，印制电路板设计和可编程逻辑器件设计等工作，可以设计32个信号层，16个电源--地层和16个机加工层。
一、Protel 99 SE的系统组成按照系统功能来划分，Protel99se主要包含以下俩大部分和6个功能模块。
1、电路工程设计部分(1)电路原理设计部分（Advanced Schematic 99）：电路原理图设计部分包括电路图编辑器（简称SCH编辑器）、电路图零件库编辑器（简称Schlib编辑器）和各种文本编辑器。
本系统的主要功能是：绘制、修改和编辑电路原理图；更新和修改电路图零件库；查看和编辑有关电路图和零件库的各种报表。
（2）印刷电路板设计系统（Advanced PCB 99）：印刷电路板设计系统包括印刷电路板编辑器（简称PCB编辑器）、零件封装编辑器（简称PCBLib编辑器）和电路板组件管理器。
本系统的主要功能是：绘制、修改和编辑电路板；更新和修改零件封装；管理电路板组件。
（3）自动布线系统（Advanced Route 99）：本系统包含一个基于形状（Shape-based）的无栅格自动布线器，用于印刷电路板的自动布线，以实现PCB设计的自动化。
2、电路仿真与PLD部分（1）电路模拟仿真系统（Advanced SIM 99）：电路模拟仿真系统包含一个数字/模拟信号仿真器，可提供连续的数字信号和模拟信号，以便对电路原理图进行信号模拟仿真，从而验证其正确性和可行性。
（2）可编程逻辑设计系统（Advanced PLD 99）：可编程逻辑设计系统包含一个有语法功能的文本编辑器和一个波形编辑器（Waveform）。
本系统的主要功能是；对逻辑电路进行分析、综合；观察信号的波形。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
pcb电路原理图设计软件protel99se软件简介及下载中文版
分类：知识库. 热度：2,366℃. 日期：10年04月14日. 关键词：protel99se
Protel99SE是Protel公司近10年来致力于Windows平台开发的最新结晶，能实现从电学概念设计到输出物理生产数据，以及这之间的所有分析、验证和设计数据管理。
因而今天的Protel最新产品已不是单纯的PCB（印制电路板）设计工具，而是一个系统工具，覆盖了以PCB为核心的整个物理设计。
最新版本的Protel软件可以毫无障碍地读Orcad、Pads、Accel(PCAD)等知名EDA公司设计文件，以便用户顺利过渡到新的EDA平台。
最新功能：
Protel99 SE共分5个模块，分别是原理图设计、PCB设计（包含信号完整性分析）、自动布线器、原理图混合信号仿真、PLD设计。
以下介绍一些Protel99SE的部分最新功能：
◆可生成30多种格式的电气连接网络表；
◆在原理图中选择一级器件，PCB中同样的器件也将被选中；
◆同时运行原理图和PCB，在打开的原理图和PCB图间允许双向交叉查找元器件、引脚、网络
◆既可以进行正向注释元器件标号（由原理图到PCB），也可以进行反向注释（由PCB到原理图），以保持电气原理图和PCB在设计上的一致性；
◆满足国际化设计要求（包括国标标题栏输出，GB4728国标库）；* 方便易用的数模混合仿真（兼容
SPICE 3f5）；
◆支持用CUPL语言和原理图设计PLD，生成标准的JED下载文件；* PCB可设计32个信号层，16个电源-地层和16个机加工层；
◆强大的“规则驱动”设计环境，符合在线的和批处理的设计规则检查；
◆智能覆铜功能，覆铀可以自动重铺；
◆提供大量的工业化标准电路板做为设计模版；
◆放置汉字功能；
◆可以输入和输出DXF、DWG格式文件，实现和AutoCAD等软件的数据交换；
◆智能封装导航（对于建立复杂的PGA、BGA封装很有用）；
◆方便的打印预览功能，不用修改PCB文件就可以直接控制打印结果；
◆独特的3D显示可以在制板之前看到装配事物的效果；
◆强大的CAM处理使您轻松实现输出光绘文件、材料清单、钻孔文件、贴片机文件、测试点报告等；
◆经过充分验证的传输线特性和仿真精确计算的算法，信号完整性分析直接从PCB启动；
◆反射和串扰仿真的波形显示结果与便利的测量工具相结合；
◆专家导航帮您解决信号完整性问题。
