个人整理广联达图形算量重点
广联达图形算量总结
广联达图形算量总结:装修部分：内墙抹灰，外墙一般抹灰，工程量要调，在计算设置里，(混凝土，砌块)墙面抹灰面积与梁贴墙面面积的扣减：选1(混凝土，砌块)墙面抹灰面积与梁外露抹灰体积的扣减：选1(混凝土，砌块)墙面抹灰面积与墙上板下梁侧面面积的扣减：选1 (混凝土，砌块)墙面抹灰面积与墙上板下梁底面面积的扣减：选0（天棚抹灰量已算）。
(混凝土，砌块)墙面抹灰面积与墙上地上梁侧面面积的扣减:选1 (混凝土，砌块)墙面抹灰面积与墙上地上梁顶面面积的扣减:选1砼墙的费用：墙身的费用，墙柱的费用：暗柱，套砼墙子目(一定要套，因为，在画墙时，并不能保证墙正好把柱包住)。
明柱（一侧或两侧突出的柱），分开套墙子目，柱子目。
墙梁的费用:暗梁，套砼墙子目（也可以不套）,梁比墙宽时，应分开套梁，砼墙子目。
定义剪力墙中的柱时，一定要确定柱的类别，是明柱，还是暗柱。
镶贴块料面层的施工步骤：基层处理，抹底灰，弹线，润湿块料，抹结合层贴块料。
外墙涂料一般用B6-388，外墙喷丙稀酸有光外用乳胶漆，商品混凝土的混凝土强度等级与定额不同时，不修改定额里材料的成分，在价差里调整。
楼梯水平投影面积的计算规则，应改成不扣墙的水平投影面积。
定义楼梯虚板就是为了布置楼梯天棚。
什么叫嵌条，什么叫分隔条?什么叫缸砖？装饰抹灰只用于外墙吗？什么叫素水泥浆？在定义梁时，砖胎膜的厚度，是什么意思？什么叫角铁?L100*8什么叫胶体？常用的油漆涂料有青油，青漆，调和漆，防锈漆，乳胶漆。
底子油是不是无光调和漆?什么叫刮腻子？广联达图形算量中，为什么套了，外墙内侧钢丝网片的定额，汇总时却没有工程量。
而且，在计算设置里，没有这一项？为什么阳台，雨篷，楼梯，套TYMJ（投影面积）的工程量表达式，汇总后，没有工程量？而且在计算设置里，也把它调好了，投影面积是按实际绘制的面积计算。
总承包服务费：总承包人为配合协调招标人进行的工程分包，采购的设备，材料等进行管理，服务等所需的费用。
广联达图形算量情况总结
第一章轴网部分一、轴网对于复杂的轴网，采用的输入方式为：轴号，逗号，轴距，逗号，轴号……结尾为轴号。
按F12或点“视图”在图层对话框里将轴线前的对钩去掉就可以隐藏轴线。
第二章建筑部分一、墙体1、各层砌体标号不一样时，应根据标号设置好“墙构件”——套好做法。
绘图时，先画好标准层，再复制到其它楼层，在其它楼层中，“按名称选择构件”——“确定”——单击右键——“修改构件名称”——确定“目标构件”。
2、在做法中，直接套外脚手、内脚手子目，软件自动区分内、外墙脚手架。
4-1单排10m以内，4-2单排15m以内, 4-3双排10m以内，4-4双排15m以内，4-5双排24m以内，4-6双排30m以内，4-7双排50m以内3、虚墙应根据使用的部位不同，设置不同的厚度。
4、层高超过3.6m时，每超高一米，柱5-69，梁5-70，墙5-71，板5-72层高超过6m，圆形柱每超1m,按5-735、3-5（一砖以上）,3-6（一砖）,3-8（120墙）,3-24 加气砼块6、砌体钢筋加固点焊网片3-48，钢筋绑扎3-41，钢筋不绑扎3-507、当工程中出现外墙不封闭时外脚手架面积？解决办法：在不封闭处画上墙，再定义洞口。
是虚墙是否可行？二、栏板先画出栏板线：用“点加长度”或用“画折线”加偏移长度可以直接画出，不用辅轴。
当外侧没有交点时，可以向里画，长度值为负就可以了；用“shift+左键”可以定义长度和角度。
注意：1、栏板中心线是否和轴线一致，不是则偏移2、有斜板时，将栏板定义为异形栏板再布置挑檐、雨篷3、雨篷上带砼立板时执行挑檐子目。
栏板5-59/雨篷立板5-65栏板外抹灰11-32/内抹灰11-19表格输入——参数法输入——栏板构件——选择（修改参数）三四五、门、窗及门连窗先按“M”显示门，再按“shift+m”显示门的标注，再按消失。
其他构件类似！1、确定洞口尺寸2、确定框厚度3、确定离地高度（底标高）4、阳台窗用栏板长度代码乘以阳台窗高度（阳台是用栏板围成的，在其上不能画窗台构件5、同一窗在两个楼层时，分成两个窗画对于木门而言，构件做法主要包括：7-33安装及框亮制作7-53门扇制安7-61五金、7-59执手锁、7-60厕所锁、7-61弹子锁、7-227合页11-518 油漆对于塑钢窗而言，构件做法主要包括：7-184 成品塑钢窗安装DKMJ（注意换玻璃）7-186 纱扇KWWMJ5-110 预制水磨石窗台板（DKKD+0.1）*宽*厚*1.0156-7 运输6-124 安装窗帘盒: DKKD+0.3 7-299油漆:窗帘 :( DKKD+0.3)*(DKGD+0.2)11-880（白花纱布） 881(窗饰布) 882（布） 833（丝） 884 (塑料) 885（豪华）木窗台板：2.2cm284/3cm285/4cm286硬木窗台板287（厚25mm）7-170钢门7-334 防火门注意：1、采用智能布置门时，软件自动将门放在墙中2、弧顶、尖顶、带亮门等一般都可以从参数门里找到。
广联达图形算量学习笔记.doc
2、标准层的建立实际工程中，第二层到第五层为标准层时，在楼层编码处输入2-5或者2~5回车即可；不连续的标准层如2层、4层、6层为标准层，则楼层编码可定义为2，4，6；3、地下室的建立操作步骤：第一步：点击“添加楼层”按钮；第二步：把所添加的最高楼层编码改为-1，如有两层地下室把次高楼层编码改为-2；第三步：点击“楼层排序”按钮，软件自动按照楼层编码进行排序。
4、基础层层高软件中的和实际的不同软件中的指：有地下室时，指基础底标高（即垫层顶）至地下室地面结构标高。
无地下室时，指基础底标高（即垫层顶）至首层地面结构标高。
5、软件分层的“七层”法：6、注意：屋面层不一定是最顶层7、建立轴网时，输入“5350*2”回车，表示有两个相同的轴距；如“常用值”数据没有可直接在轴距位置输入8、画“平行辅轴”时，当输入的偏移距离为正数时，偏移的方向为X轴或Y轴的正方向；当输入的偏移距离为负数时，偏移的方向为X轴或Y轴的负方向；9、分块分块以后还不能算量，需分构件10、分构件（1）围护结构包含哪些构件？（2）顶部结构包含哪些构件？（3）室内结构包含哪些构件？1、楼梯2、独立柱3、水池4、化验台5、讲台其中楼梯、水池、化验台属于复合构件，需要再进行分解水池、化验台不建议用软件算，麻烦（4）室外结构包含哪些构件？其中飘窗、坡道、台阶、阳台、雨篷、挑檐属于复合构件，需要再进行分解（5）室内装修包含哪些构件？（6）室外装修包含哪些构件？11、墙体【1】新建墙时，对构件名称进行定义，如下：【2】在属性编辑器中，蓝色字体的属性为公共属性，黑色字体为私有属性。
在属性编辑器中，带括号的属性为缺省属性，不带括号的属性为非缺省属性。
（1）、带小括号的为缺省属性，只有去掉小括号后改动数据才生效；（2）、如果想返回默认数值，只需删除当前数值后回车即可。
【3】定义完属性后，切换进入“构件做法”栏目中通过“查询”下的“查询清单项”和“查询定额项”查找到相应的清单和定额；选择好相应的清单和定额后，∀点击选择相应的代码，∀再点击按钮开始画图。

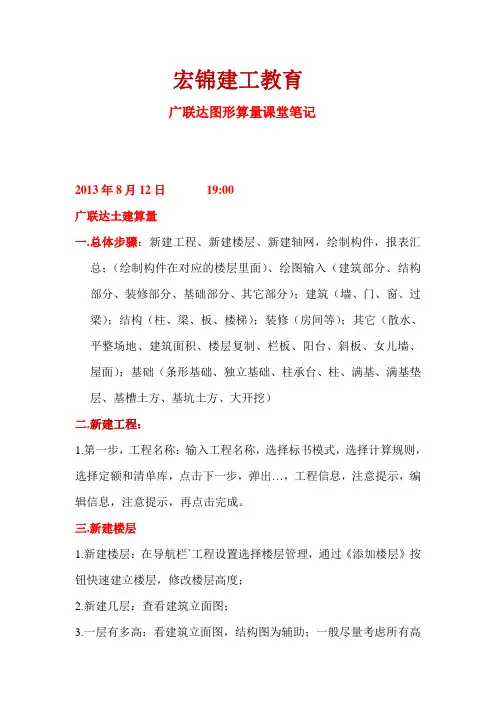

广联达图形算量课堂笔记
宏锦建工教育广联达图形算量课堂笔记2013年8月12日19:00广联达土建算量一.总体步骤：新建工程、新建楼层、新建轴网，绘制构件，报表汇总；（绘制构件在对应的楼层里面）、绘图输入（建筑部分、结构部分、装修部分、基础部分、其它部分）；建筑（墙、门、窗、过梁）；结构（柱、梁、板、楼梯）；装修（房间等）；其它（散水、平整场地、建筑面积、楼层复制、栏板、阳台、斜板、女儿墙、屋面）；基础（条形基础、独立基础、柱承台、柱、满基、满基垫层、基槽土方、基坑土方、大开挖）二.新建工程：1.第一步，工程名称：输入工程名称，选择标书模式，选择计算规则，选择定额和清单库，点击下一步，弹出…，工程信息，注意提示，编辑信息，注意提示，再点击完成。
三.新建楼层1.新建楼层：在导航栏`工程设置选择楼层管理，通过《添加楼层》按钮快速建立楼层，修改楼层高度；2.新建几层：查看建筑立面图；3.一层有多高：看建筑立面图，结构图为辅助；一般尽量考虑所有高度（突出屋面的机房、楼梯间也要考虑）；4.基础层：不包含垫层的厚度；基础底标高不同，按最深的定义；有地下室的层高怎么算？所得出的结果就是基础的高度；5.相同层数：是一模一样的概念；6.砼标号：以平面图纸的标号为准；7.改砂浆标号：四.新建轴网1.下、上开间：图纸给定的水平间距；轴号的修改等；2.左、右进深：图纸给定的垂直间距；轴号的修改等；3.计算设置、计算规则，软件的核心，一般不该动；4.轴网的新建(新建、定义、视图-恢复默认界面风格)；5.上为上，下为下，左为左，右为右；以标示最全的那张图纸作为轴网的考虑；2013年8月13日19:00一．新建圆弧轴网、斜交轴网1.打开，轴网管理，新建轴网窗口，处输入轴网名称“圆弧轴网”，在输入角度后回车；二．功能键的操作1.复制（插入点）2.删除3.设置插入点（默认最左下那个交点）4.移动5.旋转（逆时针旋转）6.镜像：框选要镜像的实体，从左上角向右下角拉框选择进行镜像；7.修剪：修剪轴线，可以把轴线中的某一段修剪掉；8.修改轴号9.修改轴距10.修改轴号位置。
广联达图形算量总结
图形2008流程指导一、新建向导1．安装完成后双击桌面图标打开软件，进入新建向导界面。
2．点击新建向导进入新建工程界面注意：这个界面取消了模式的切换，选择清单规则即清单招标模式，选择定额规则即定额模式，如果两项同时都选即为投标模式。
点下一步填写工程信息和编制信息检查无误点完成工程新建成功。
二、工程设置工程设置包含：工程信息、楼层管理、标号设置、工程量表、外部清单、计算设置、计算规则七各部分。
1.在工程信息里可以填写工程的一些基本信息。
2.在楼层信息里可以新建楼层，也可以添加区域：新建工程后，切换到【工程设置】-【楼层信息】页面，软件默认已经建立了一个区域-1，我们可以点击工具栏按钮【添加区域】，添加区域-2，然后分别选择区域1、区域2，定义不同的楼层即可，如图所示。
注意：新建区域可以解决工程里不同楼层的标高体系的情况，但是不是所有的有错层的工程都必须建区域，对于比较简单或者标高并不成体系的情况软件已将构件标高放开不受层高限制，可以直接调增构件标高处理，也可以不见区域。
3.标号设置点击“工程设置”中的“标号设置”，根据实际工程图纸给出的构件标号情况，选中构件，点击“新增标号层”，输入标高段，然后输入对应的混凝土标号即可。
砂浆标号设置也如此，在界面下方切换到砂浆标号设置界面进行设置即可。
如上图中的梁，-4.95~0.45砼标号是C30，10.05~13.05砼标号是C20，其余标高段<-4.95、-0.45~10.05、>13.05砼标号均取父节点C25。
4.工程量表一般手工算量时我们的计算思路是先熟悉工程图纸，再熟悉相关的计算规则和一些图集等资料。
准备工作做好了，我们才拿起笔和纸计算工程量，算量时我们将工程中所要计算的工程量清晰列出，如按照楼层或按照构件逐一列出。
然后根据图纸进行工程量的计算。
而软件算量时并没有这个分析、理清算量思路的过程。
软件中根据对各地计算规则的分析将各类构件通用的计算项以量表的形式列出，用户可以自行修改调整，然后可以进行保存。

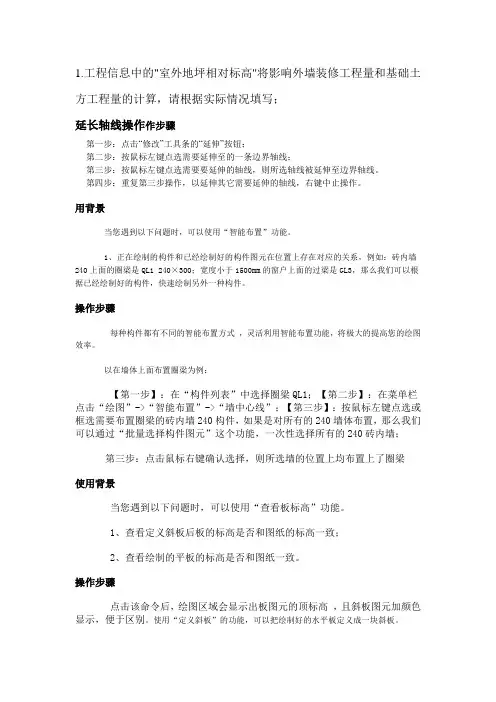

广联达图形算量学习资料
1.工程信息中的"室外地坪相对标高"将影响外墙装修工程量和基础土方工程量的计算，请根据实际情况填写；延长轴线操作作步骤第一步：点击“修改”工具条的“延伸”按钮；第二步：按鼠标左键点选需要延伸至的一条边界轴线；第三步：按鼠标左键点选需要要延伸的轴线，则所选轴线被延伸至边界轴线。
第四步：重复第三步操作，以延伸其它需要延伸的轴线，右键中止操作。
用背景当您遇到以下问题时，可以使用“智能布置”功能。
1、正在绘制的构件和已经绘制好的构件图元在位置上存在对应的关系，例如：砖内墙240上面的圈梁是QL1 240×300；宽度小于1500mm的窗户上面的过梁是GL3，那么我们可以根据已经绘制好的构件，快速绘制另外一种构件。
操作步骤每种构件都有不同的智能布置方式，灵活利用智能布置功能，将极大的提高您的绘图效率。
以在墙体上面布置圈梁为例：【第一步】：在“构件列表”中选择圈梁QL1；【第二步】：在菜单栏点击“绘图”->“智能布置”->“墙中心线”；【第三步】：按鼠标左键点选或框选需要布置圈梁的砖内墙240构件，如果是对所有的240墙体布置，那么我们可以通过“批量选择构件图元”这个功能，一次性选择所有的240砖内墙；第三步：点击鼠标右键确认选择，则所选墙的位置上均布置上了圈梁使用背景当您遇到以下问题时，可以使用“查看板标高”功能。
1、查看定义斜板后板的标高是否和图纸的标高一致；2、查看绘制的平板的标高是否和图纸一致。
操作步骤点击该命令后，绘图区域会显示出板图元的顶标高，且斜板图元加颜色显示，便于区别。
使用“定义斜板”的功能，可以把绘制好的水平板定义成一块斜板。
操作步骤三点定义斜板【第一步】：点击菜单项“绘图”->“定义斜板”->“三点定义斜板”；【第二步】：按鼠标左键选择板图元，则选中的板各顶点标高将显示出来，如下图：【第三步】：按鼠标左键单击任一标高标注数字，显示输入框，直接在输入框中修改顶点标高，回车确认，光标按逆时针顺序跳入下一顶点输入框，方便输入第二个顶点标高；当修改第二、三个顶点标高并回车后；软件会判断三点输入的数据是否合法，如果合法则斜板定义成功，并在板图元上显示流水线。
广联达GTJ建模算量要点
广联达GTJ建模算量要点1、顶层连梁需手动将默认“否”调整为“是”2、结构设计总说明中针对悬挑梁的上部主筋锚固调整，下部主筋锚固调整（软件默认15d），悬挑端增加4道箍筋，上部角筋需弯下伸过挑梁内250（手工计算）。
处理办法：上部钢筋与箍筋手工计算（表格计算），下部底筋调整悬挑梁计算设置，悬挑梁需手动将梁拉到边梁外边线并重提梁跨，不然会少计算纵向钢筋。
3、结构设计总说明针对框架梁或悬挑梁在屋面剪力墙内的锚固增加箍筋的问题。
处理办法：手工计算（表格计算）4、墙下无梁需在板上附加钢筋（采用自定义线解决），具体见结构设计总说明5、板筋阴阳角加筋6、地下室顶板与主楼顶板交界处加腋（见图纸设计）7、地下室主楼筏板与纯地下室筏板交界处U型封闭钢筋需用自定义线补充，不然软件不会计算。
并注意U型封闭钢筋侧面构造筋，如设计没有，需提答疑。
8、住宅剪力墙水平钢筋替代构造约束边缘箍筋节点调整，需按调整对应剪力墙钢筋节点设置23小条（水平钢筋端部暗柱节点二）。
注意局部无剪力墙的构造约束边缘，应增设被剪力墙取代的箍筋，需答疑。
9、电梯导轨圈梁需按结构设计总说明设置（结合电梯深化图，如无深化图，按设计总说明）10、构造柱注意按默认的带马牙槎设置11、采用挑檐布置的构建，需调整计算规则为按绘制原始体积，缺陷为与砌体交界处不会相互扣减，需后期手动扣减砌体工程量12、连梁侧面钢筋如设计是按总说明设置，建议手动输入，保证不漏算（与剪力墙交界处的侧面筋，软件默认按剪力墙水平筋计算）。
13、腹板高度≥450mm，按设计总说明增加侧面钢筋，建议用梁高，不然会少计算工程量。
14、梁边与柱（墙）边平齐的构造图，增设附加钢筋15、阳台、厨房、卫生间面筋均需改为跨板受力筋（如下图），因面筋仅一个方向有设计，如果按面筋布置，软件不会计算构造分布筋，只有布置为跨板受力筋才能计算构造分布筋。
16、构造柱、翻遍、地下室马凳筋均需技术部门提供经甲方审核的方案图（固化图），甲方才能计算相应工程量。
广联达算量软件要点
广联达算量软件要点1、图形算量软件已把计算规则内置，所以提供的构件代码所计算出的工程量是符合对应计算规则构件实体量。
2、提取形成构件代码过程公式中的中间变量。
3、有构件代码及中间变量列表达式形成所需的工程量。
代码不是工程量，工程量是按代码列式组合计算的。
4、新建工程时只要同时选择了清单和定额规则，软件就会将所有构件按照两种规则平行扣减（互不干扰），最终得出两种不同的量—实体的清单量和工作内容的量。
5、当您运行某一个绘图命令不知道如何操作时，可以用左键点住该功能，然后按F1键，即可弹出多媒体帮助。
对于构件：在构件点右键，出现如下菜单“当前类型构件参考和当前类型画法”，根据您的需要选择即可学习相应片段。
6、“按名称选择构件图元”、F3、右键。
本功能常用于检查画图错误和批量转换某一构件。
7、进入软件的选择状态一般有三种方法：单击右键、按键盘上的ESC键，点工具条上的选择构件图元按扭。
8、当构件很多时可用“拾取构件”功能来快速定位想要使用的构件。
9、用软件绘图是为了算量，用什么样的构件能把量算出来就用什么样的构件。
10、墙的高度：缺省情况下墙体底标高为楼层底标高，墙体高度为楼层高度；若仅修改楼层高度，则构件及构件图元的标高与高度均随之相应改变；若仅修改构件的底标高，则构件图元按楼层关系底标高自动增加或减少，高度值为当前楼层高度；若仅修改构件的高度，则构件图元在各楼层均为该高度值，底标高为当前层底标高；若同时修改构件底标高及高度，则构件图元按楼层关系底标高自动增加或减少，高度值始终为该值；若同时修改楼层高度、构件标高及高度，则构件图元标高按修改后的标高值根据修改后的楼层关系自动增加或减少，高度为修改后的高度值，若修改后的高度值与楼层高度相同，则高度随楼层变化，否则为修改值。
柱的高度同以上墙高度属性。
11、分层墙单元是从上至下建立的，显示颜色为下层材质的颜色。
12、间壁墙只能作为内墙，计算间壁墙时，高度自动算至梁底或板底。
广联达钢筋图形总结
广联达广联达图形算量整理：梁加高加宽部分套有梁板，模板同梁模板等级相同。
空调板加高套栏板（C20）栏板反檐模板空调板除与层高平齐的板套天沟、反檐板（C20）挑檐模板女儿墙压顶套压顶压顶模板砖墙套实心砖墙（内外墙区分）无模板（内墙120 外墙120 ）女儿墙砖墙也一样（女儿墙120）基槽土方（基础梁）基坑土方（承台）集水坑做法：满堂基础基础模板（底部立面面积）基础模板（坑内）（坑立面模板）导图形时，暗梁不导入图形砼都分砼标号暗柱必须导入，预防剪力墙画少，套直行墙的做法。
连梁套直形墙墙模板分高度3.6m以下墙模板分不分高度和厚度按实际清单特征套做法暗柱套直形墙 3.6~4.6剪力墙套直形墙 4.6~5.6 每隔1m例子：直形墙C30 厚40cm以内分墙厚40cm以内墙模板高4.5m 70cm以内100cm以内构造柱C20 套矩形柱换名称，模板套矩形柱模板，构造柱模板统一例子：构造柱C20构造柱模板框架柱套矩形柱（异形柱），柱模板柱模板：高度区分高度3.6m以下周长区分 1.2m内3.6~4.6m 1.8m内4.6~5.6m 每隔1m 1.8m外异性柱只分高度柱分强度C20 C25 C30例：矩形柱C30柱模板周长1.8m以外高度4.5m梁（板）直套有梁板，梁模板套梁模板梁模板分不分高度和宽度按实际清单特征套做法梁模板：高度区分高度3.6m以下梁宽区分25cm以内3.6~4.6m4.6~5.6m 每隔1m 25cm以外梁分强度C20 C25 C30例子：有梁板C30梁模板宽度25cm以内高度4.5m(地下室板分高度，厚度30 ，50，100cm 每增减1cm过梁套过梁过梁模板压顶套压顶压顶模板圈梁套圈梁圈梁模板隔断玻璃墙200厚设构造柱、砌体加筋混凝土板外挑500以内挑檐（定额划分）500以外雨篷1500以外有梁板基础层正负0一下的板套010401003 满堂基础改筏板基础例子：筏板C30模板010901001 筏板基础模板基础层正负0一下的梁套基础梁模板套梁模板不分梁宽和高度例子：基础梁C30基础梁模板栏板、挑檐、反檐问题1、1.2m以下的叫反檐或者栏板混凝土高出板面0.6m以内的就是反檐，请看广东定额的说明：11 栏板按体积计算，包括其伸入砌体内的部分。
广联达图形算量学习笔记
2、标准层的建立实际工程中，第二层到第五层为标准层时，在楼层编码处输入2-5或者2~5回车即可；不连续的标准层如2层、4层、6层为标准层，则楼层编码可定义为2，4，6；3、地下室的建立操作步骤：第一步：点击“添加楼层”按钮；第二步：把所添加的最高楼层编码改为-1，如有两层地下室把次高楼层编码改为-2；第三步：点击“楼层排序”按钮，软件自动按照楼层编码进行排序。
4、基础层层高软件中的和实际的不同软件中的指：有地下室时，指基础底标高（即垫层顶）至地下室地面结构标高。
无地下室时，指基础底标高（即垫层顶）至首层地面结构标高。
5、软件分层的“七层”法：6、注意：屋面层不一定是最顶层7、建立轴网时，输入“5350*2”回车，表示有两个相同的轴距；如“常用值”数据没有可直接在轴距位置输入8、画“平行辅轴”时，当输入的偏移距离为正数时，偏移的方向为X轴或Y轴的正方向；当输入的偏移距离为负数时，偏移的方向为X轴或Y轴的负方向；9、分块分块以后还不能算量，需分构件10、分构件（1）围护结构包含哪些构件？（2）顶部结构包含哪些构件？（3）室内结构包含哪些构件？1、楼梯2、独立柱3、水池4、化验台5、讲台其中楼梯、水池、化验台属于复合构件，需要再进行分解水池、化验台不建议用软件算，麻烦（4）室外结构包含哪些构件？其中飘窗、坡道、台阶、阳台、雨篷、挑檐属于复合构件，需要再进行分解（5）室内装修包含哪些构件？（6）室外装修包含哪些构件？11、墙体【1】新建墙时，对构件名称进行定义，如下：【2】在属性编辑器中，蓝色字体的属性为公共属性，黑色字体为私有属性。
在属性编辑器中，带括号的属性为缺省属性，不带括号的属性为非缺省属性。
（1）、带小括号的为缺省属性，只有去掉小括号后改动数据才生效；（2）、如果想返回默认数值，只需删除当前数值后回车即可。
【3】定义完属性后，切换进入“构件做法”栏目中通过“查询”下的“查询清单项”和“查询定额项”查找到相应的清单和定额；选择好相应的清单和定额后，∀点击选择相应的代码，∀再点击按钮开始画图。
35个广联达算量要点
35个广联达算量要点1 一个房间出现不同材质的墙，怎样能把他们的装修面积分开？答：房间构件的工程量代码中提供了按材质划分的墙面装修工程量。
只要在建立房间构件时，套取相应的子目，然后选择正确的工程量代码即可。
注意：若房间中的某一面墙为分层墙，分层墙的墙面装修工程量是按照底层墙材质计算的。
2 女儿墙压顶如何处理？答：女儿墙压顶可以利用圈梁来代替，建立一个圈梁构件，但名称命名为女儿墙压顶，做法也套压顶子目。
这里有一点需要注意，圈梁在计算模板面积的时候只计算两侧的，但压顶需要计算底模，所以我们在计算模板的时候要自己手工编辑一下工程量代码，把压顶底侧的模板加进去即可。
3 关于独立柱的粉刷软件怎么处理？答：在房间构件中有独立柱的周长工程量代码，所以我们在计算独立柱粉刷工程量时要在房间里计算。
即若要计算独立柱的粉刷工程量我们就要建立房间构件把独立柱围在房间里。
注意在套工程量代码时需要手工编辑一下，用独立柱的周长乘粉刷高度即可。
在GCL8.0 1551版本中柱构件中增加了柱截面周长代码，在这个版本中我们就可以直接在柱构件中处理独立柱的粉刷工程量。
GCL8.0 1551版本在房间和柱构件中都可以处理独立柱的粉刷工程量。
4 升级以后的图形算量软件，每一层的构件都的单独套定额，名称相同的可以复制到其他层里面，如果从钢筋里面导入图形的，每一层梁名称都不相同，是否都得在每一层里面单独套用定额，有没有什么简单的方法？而且还得每一层检查，原来只在构件管理中套用一层就可以了，相对繁琐多了，有没有什么更好得方法，套定额快速一些？答：可以使用做法刷的功能进行全楼统一套取；或者可以用“构件层复制”功能。
并且在构件属性中有“过滤”功能，可过滤出未套定额子目的构件；说明：图形分层主要是为了与钢筋相同，这样学习起来比较简单，并且，对于砼标高不同的情况处理也是比较简单的。
5 如何画断面是直角梯形的墙？答：目前软件不能直接处理这种形状的墙体，若一定要用软件来计算它的体积我们可以把这道墙放倒，可以利用板来代替计算，墙体积长度为板厚，墙的断面即为板的形状，利用这种方式可以计算出墙体积，若墙上有门窗洞可以用板洞来代替。
个人整理广联达图形算量重点
工程中室外地坪不一致（如坡地），如何处理？答：在室外地坪相对0.00标高处取平均值输入。
如果甲方来了变更，轴距发生了变化，是不是需要将轴网重新修改，并将所画的构件全部删除重新绘制？答：GCL2008绘图界面下有修改轴距，可直接修改。
修改完轴距后可以用系统菜单下面的块拉伸功能，拉伸构件，将所关联的构件全部拉伸到修改后的轴号所在的位置即可。
在GCL8.0中当同一层墙上下材质不一样时可以用分层墙来处理，而在GCL2008中怎么处理呢？答：可以通过“依附构件”来处理，即新建两个墙构件并修改相应的标高，在一个墙构件中利用【依附构件类型】选择另外一个墙，进行绘制，这样绘出的墙便是分层墙。
例如：Q-2的顶标高改为2m，Q-1的底标高改为2m，把Q-1依附到Q-2上，画入后三维中就是分层墙。
GCL2008中在计算砖墙时，370厚的砖墙按365来算，但是如果想按照墙的实际厚度来计算体积，不考虑折算系数，如何处理？答：GCL2008计算规则是开放的，在导航栏中的【工程设置】，点击【计算设置】，选择“墙”，将规则“墙厚模数”修改为“墙厚（取属性）”，就能实现按实计算。
保温层和保温墙有哪些区别？答：保温墙指的是节能复合墙，算法：苯板是算到梁下的。
保温层是包梁的面积算到梁顶。
如果算外墙抹灰的量，保温墙是贴到外墙皮。
保温层是墙面算到墙的外侧、保温层的里侧。
GCL2008中墙的定义，尤其需要注意什么？在GCL2008中，墙构件定义时，需要注意墙的类别，材质和内外墙标记。
类别：虚墙不计算工程量，间壁墙不会影响房间装修的工程量。
材质：不同材质的计算规则不一样，砖墙要计算折算系数。
不同材质的墙与其他构件比如板的扣减关系也不同。
在软件中，我们通过颜色能够区分不同材质的墙。
内外墙标志：是需要我们特别注意的。
首先，内外墙自身的计算不同，外墙按照中心线计算，内墙按照净长线计算。
有的地区，内墙如果材质是砖高度是计算到板底的。
其次，散水，筏板基础的智能布置都是按照外墙外边线布置得。
广联达建模算量要点
广联达建模算量要点学习广联达建模算量这么久，今天来说说关键要点。
首先我理解最基础的是要熟悉工程设置。
工程设置要是错了，后面算出的量那可就全跑偏了。
就好比盖房子打地基，地基要是歪了，整个房子肯定得盖歪。
这里面一定要认真核对计价规则、计算规则啥的。
我就曾经在这儿栽过跟头，没注意设置里关于板的计算规则，结果算出来的混凝土量跟实际差挺多，愁死我了。
后来才明白不同的工程类型、合同要求会影响这些规则设置。
构件的绘制也是要点中的要点啊。
比如说柱，绘制柱的时候不仅要考虑它的尺寸、位置，还要考虑纵筋和箍筋的设置。
我刚学的时候，根本就分不清楚不同类型的柱子纵筋为啥是那样的锚固长度，后来就反复对着教材看那些节点图，自己画多了才慢慢理解了。
绘制梁的时候呢，梁的支座识别总是让我迷糊，有时候软件识别错了，就需要手动调整。
深入一点我总结那就是识别功能要灵活运用。
CAD识别能够节省好多时间呢。
但识别也不是万能的，它很可能识别得不完全或者识别错误。
我遇到过识别墙，结果中轴线偏了，当时我就懵了。
后来我就每次识别完都仔细检查，结合图纸手动修正那些识别出错的地方。
计算规则在广联达里面也很复杂同时也超级重要。
跟好多构件都有交互影响。
这就好比一个复杂的人际关系网，牵一发而动全身。
我理解就是要把各个构件之间的计算规则联系起来理解。
比如柱和梁相交部分的混凝土和钢筋量计算，如果不按照正确规则，这部分量不是多算就是少算。
对于学习资料这块，广联达官方有完善的帮助文档，这是首要参考的。
另外还有各大建筑论坛，像筑龙网之类的，上面有很多大神分享自己的经验，有困惑的时候上去搜一搜，能得到不少启发呢。
当然教材里面那些详细的操作步骤和原理讲解也是一定要认真看几遍的。
而且不要害怕出错，多练习多总结自己犯过错的地方，才能真正掌握广联达建模算量的精髓。
对了还有个要点，三维视图可别忘了看，有时候从平面图怎么都发现不了的问题，到三维视图里一下子就看到了，就像你一直在二维地图上找路，到了三维实景一下就清晰了。
广联达图形算量定额计算规则经验总结，绝对值得收藏！
广联达图形算量定额计算规则经验总结，绝对值得收藏！定额规则：砼(一)柱12、柱与墙：附墙柱体积并入墙体积。
修改意见：无影响。
6、柱与梁：无影响。
修改意见：正确。
5、柱与连梁：无影响。
修改意见：正确。
16、柱与板：无影响。
修改意见：正确。
、柱与构造柱：无此项。
8、柱与圈梁：扣基础层圈梁体积，不扣非基础层圈梁体积。
修改意见：无影响。
11、柱与过梁：无影响。
修改意见：正确。
17、柱与压顶：无影响。
修改意见：正确。
、柱与栏板：无此项。
(二)墙34、墙与柱：附墙柱，柱突出墙且柱与墙砼标号相同时，柱体积并入墙体积。
修改意见：扣柱体积。
24、墙与梁：扣平行相交梁体积，与梁非平行相交无影响。
修改意见：正确。
23、墙与连梁：墙上平行梁，墙与梁同厚时，墙不扣减梁；否则墙扣减梁墙相交的实际体积；扣非平行相交梁伸入墙内梁头所占实际体积。
修改意见：墙上平行梁，墙与梁同厚时，墙不扣减梁；否则墙扣减梁墙相交的实际体积；与梁非平行相交无影响。
10、墙（外墙）与板：无影响。
修改意见：正确。
7、墙（内墙）与板：扣现浇板实际相交体积。
修改意见：正确。
20、墙与构造柱：扣构造柱体积。
修改意见：无影响。
30、墙与圈梁：扣平行相交圈梁体积，与圈梁非平行相交无影响。
修改意见：无影响。
、墙与过梁：无此项。
5、墙与压顶：扣压顶体积。
修改意见：正确。
、墙与栏板：无此项。
(三)梁22、梁与柱：扣柱体积。
修改意见：正确。
18、梁与墙：平行砼墙，不扣墙体积；扣非平行墙。
修改意见：正确。
9、梁与连梁：无影响。
修改意见：扣连梁体积。
17、梁与板：扣与之实际相交的板体积。
修改意见：正确。
5、梁与构造柱：扣构造柱体积。
修改意见：无影响。
15、梁与圈梁：无影响。
修改意见：正确。
、梁与过梁：无此项。
、梁与压顶：无此项。
、梁与栏板：无此项。
(四)连梁22、连梁与柱：扣柱体积。
修改意见：正确。
18、连梁与墙：平行砼墙，墙梁同厚，梁体积并入墙；不同厚，无影响；不扣非平行墙。
35个广联达算量要点
35个广联达算量要点、一个房间出现不同材质的墙，怎样能把他们的装修面积分开？答：房间构件的工程量代码中提供了按材质划分的墙面装修工程量。
只要在建立房间构件时，套取相应的子目，然后选择正确的工程量代码即可。
注意：若房间中的某一面墙为分层墙，分层墙的墙面装修工程量是按照底层墙材质计算的。
2、女儿墙压顶如何处理？答：女儿墙压顶可以利用圈梁来代替，建立一个圈梁构件，但名称命名为女儿墙压顶，做法也套压顶子目。
这里有一点需要注意，圈梁在计算模板面积的时候只计算两侧的，但压顶需要计算底模，所以我们在计算模板的时候要自己手工编辑一下工程量代码，把压顶底侧的模板加进去即可。
3、关于独立柱的粉刷软件怎处理？答：在房间构件中有独立柱的周长工程量代码，所以我们在计算独立柱粉刷工程量时要在房间里计算。
即若要计算独立柱的粉刷工程量我们就要建立房间构件把独立柱在房间里。
注意在套工程量代码时需要手工编辑一下，用独立柱的周长乘粉刷高度即可。
在GCL8.0 1551版本中柱构件中增加了柱截面周长代码，在这个版本中我们就可以直接在柱构件中处理独立柱的粉刷工程量。
GCL8.0 1551版本在房间和柱构件中都可以处理独立柱的粉刷工程量。
4、升级以后的图形算量软件，一层的构件都的单独套定额，名称相同的可以复制到其他层里面，如果从钢筋里面导入图形的，一层梁名称都不相同，是否都得在一层里面单独套用定额，有有什简单的方法？而且还得一层检查，原来只在构件管理中套用一层就可以了，相对繁琐多了，有有什更好得方法，套定额快速一些？答：可以使用做法刷的功能进行全统一套取；或者可以用“构件层复制”功能。
并且在构件属性中有“过滤”功能，可过滤出套定额子目的构件；说明：图形分层主要是为了与钢筋相同，这样学习起来比较简单，并且，对于砼标高不同的情况处理也是比较简单的。
5、如何画断面是直角梯形的墙？答：目前软件不能直接处理这种形状的墙体，若一定要用软件来计算它的体积我们可以把这道墙放倒，可以利用板来代替计算，墙体积长度为板厚，墙的断面即为板的形状，利用这种方式可以计算出墙体积，若墙上有门窗洞可以用板洞来代替。
广联达算量软件易忽视的功能和部分绘图技巧
图形算量中容易忽视的部分和部分画图技巧1、构件材质：在软件中各构件可能有不同的材质，不同的材质对应不同的计算规则；2、线形构件偏心时，当顺时针绘图时轴线距构件左边线距离为构件外侧、逆时针绘图与之相反；3、按键盘上的F12，在相应显示构件前 确定后可显示；4、移动鼠标到“属性编辑器”窗口顶部蓝色区域并双击鼠标左键，窗口将自动泊靠到屏幕的右侧；5、立樘距离：门、窗、门联窗中心线与墙中心间的距离，默认为“0”。
如果窗框中心线在墙中心线左边，该值为负，否则为正，会影响到墙面装修的块料面积；6、、立樘距离和框厚尺寸都会影响地面装修和门窗侧面装修的工程量；7、伸入墙内的长度：该数值为过梁两个端头伸入墙内长度之和，为空时默认值为500mm；8、按门窗洞口宽度布置中下次输入9019、绘制柱构件时改变插入点“F4”；调整柱端头方向“F3”（画柱之前先调整好：F3左右翻转；shift＋F3上下翻转。
）10、画旋转点时输入角度数值以逆时针方向为正，顺时针方向为负；11、直段楼梯的画法楼梯是采用【画点】的形式进行处理的，我们若直接在轴线5~7轴和C~E轴的封闭空间内点画，我们会发现楼梯面积多算了，因为楼梯在计算面积时，只能计算休息平台和梯段板的投影面积。
为了精确计算出楼梯的投影面积，我们在计算楼梯时常用“虚墙”将休息平台和梯段板从楼梯间内分割出来（注意：虚墙应画在楼梯梁外边线）用虚墙分割好楼体间后，我们直接采用“画点”功能点画楼梯到相应位置即可。
12、当楼梯在室内时，并且该位置已经绘制了建筑面积，那么就可以选择不计算；如果楼梯是室外楼梯，那么根据不同的建筑面积计算规则可以选择计算一半或计算全部；13、楼梯与平台和楼梯井可以使用虚墙进行分割；14、计算规则中计算楼梯工程量时，如果规定宽度小于500（或300）的楼梯井的面积不扣除，那么楼梯井就可以不绘制。
15、建立独基单元和条形基础单元是按照从上至下的顺序建立的；16、参数化条基单元和异形条基单元的倾斜边与水平面的夹角大于45度时，倾斜边才计算模板面积；17、常用快捷键F1：打开“帮助”系统 F2：打开“构件管理”对话框F3：打开“按名称选择构件图元”对话框或在绘图时翻转点式构件图元（例如：可以改变柱的插入点）F4：在绘图时改变点式构件图元的插入点位置（例如：可以改变柱的插入点）F5：合法性检查F7：打开“设置CAD图层显示状态”对话框 F9：打开“汇总计算”对话框F11：打开“查看构件图元工程量计算式”对话框 F12：打开“构件图元显示设置”对话框。
广联达图形算量详细操作笔记
广联达图形算量笔记广联达图形算量软件主要操作步骤预算操作步骤快操作步骤：新建工程——建筑楼层——轴网建立——定义构件——绘图——构件做法——汇总计算——查看报表——保存退出。
一、新建工程在启动软件后，软件中的第一个对话框，上面有一个新建筑向导，你点击后，可以根据软件的提示操作步骤完成。
在对话框中需要注意几个方面：１、工程的名称，建议利用工程图纸的名称，在以后的工作中为了方便查找。
２、预算书模式的确定，不同的预算书模式对不同的标书编制，即清单模式对应清单报价的标书模式制作，定额模式对应的是工程预算的编制模式。
３、定额计算规则和定额库的确定。
不同地区的定额计算规则不相同，定额库也不相同，选择不正确，会影响工程中的工程量的计算。
４、新工程的辅助信息，辅助信息中的内容包括室外地坪标高差、外墙墙裙的高度、冻土厚度，这些数据必须正确的输入，如果输入不正确，将会影响工程量计算，例如：室外地坪的输入不正确，会影响土方工程量、回填土工程量、外墙脚手架的工程量、外墙抹灰及装饰的工程量等。
二、楼层管理１、楼层层高的确立。
在工程图纸中的一般有两种层高，即一种是建筑层高，另一种是建筑层高，在软件建立层高时，按建筑层高进行建立。
２、楼层的分析在工程是一般有两种情况，一种有地一室的情况，一种是无地下室的情况，分析如下。
ｚ３、当楼层构件的标高不相同时，楼层的层高按构件最高标高处为分界线建立楼层层高，在绘制构件的时候，就不会出现超高的情况，你只需利用构件编辑属性把相应的构件标高或者高度修改。
４、基础层高的确定第一种情况，没有地下室时，基础层高指的从基础垫层的下皮到正负零的高度为基础层的层高。
第二种情况，当有地下室的情况，指的从基础的垫层的下皮到地下室室内地坪分界线处的高度为基础层的高度。
５、楼层编码：基础层楼层编码由“０”代替，地下室楼层编码由负数表示。
地上层数由正数表示。
标准层的格式由以下几种方式：１～５、１－５，１、２、３、４、５，１，２，３，４，５。
广联达图形算量软件算量时需注意的地方
广联达图形算量软件算量时需注意的地方1.计算模板超高需注意的事项：1）在基础层绘制的构件软件不能计算模板超高量和脚手量。
2）在计算设置（注意有：清单设置与定额设置两种）时，需首先将柱、墙、梁、板的超高分段计算方法设置成“2 不分段，计算总量×超高数量”，并且在套定额时不要忘记套计取模板超高费的子目。
2.墙面装修的计算设置：“外墙面装修抹灰计算方法”应改为“0 有地下室有墙裙，从墙裙顶开始计算（无墙裙从楼层底标高）。
无地下室有墙裙，从墙裙顶开始计算（无墙裙从室外地坪算起）”“外墙面装修块料计算方法”应改为“0 有地下室有墙裙，从墙裙顶开始计算（无墙裙从楼层底标高）。
无地下室有墙裙，从墙裙顶开始计算（无墙裙从室外地坪算起）”3. 绘制墙体时，墙体材质设置千万要正确，否则在做装修时，房间墙面装修会因找不到对应依附材料而出差错。
4.墙面抹灰应混凝土面与砖墙面分别绘制，并且分开套定额。
因为存在混凝土柱、梁、墙需另外增加抹水泥浆的问题。
5.梁柱增加抹水泥浆的画法。
如果要计算柱抹灰增加抹水泥浆量时，在“工程设置”—“计算设置”—“墙面装修平齐柱计算方法”—选“1 柱与墙平齐时按凸出墙面柱计算”。
如果要计算梁抹灰增加抹水泥浆量时，在“工程设置”—“计算设置”—“墙面装修平齐梁计算方法”—选“1 梁与墙平齐时按凸出墙面梁计算”。
6.注意楼梯间房间装修画法。
梯段部位在底层有地面有踢脚却无天棚，中间层部位既无地面、无踢脚也无天棚，顶层无地面无踢脚却有天棚。
楼层休息平台部位先用虚墙与楼梯段部分隔开后，再采用绘制“房间”的命令绘制。
7.房间地面。
在点布地面和智能布地面时，地面是按鼠标点击部分板的边界与四周墙体内边界综合考虑的，两者范围不同时是取最小边界范围的，这一点在布地面时千万要注意，很容易出差错。
天棚也同样如此。
8.房间地面防水要先将属性编辑框中“是否计算防水”点“是”，另外还要注意四周墙边立面卷起的设置，点“定义立面防水高度”设置立面防水的高度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工程中室外地坪不一致（如坡地），如何处理？
答：在室外地坪相对0.00标高处取平均值输入。
如果甲方来了变更，轴距发生了变化，是不是需要将轴网重新修改，并将所画的构件全部删除重新绘制？
答：GCL2008绘图界面下有修改轴距，可直接修改。
修改完轴距后可以用系统菜单下面的块拉伸功能，拉伸构件，将所关联的构件全部拉伸到修改后的轴号所在的位置即可。
在GCL8.0中当同一层墙上下材质不一样时可以用分层墙来处理，而在GCL2008中怎么处理呢？
答：可以通过“依附构件”来处理，即新建两个墙构件并修改相应的标高，在一个墙构件中利用【依附构件类型】选择另外一个墙，进行绘制，这样绘出的墙便是分层墙。
例如：Q-2的顶标高改为2m，Q-1的底标高改为2m，把Q-1依附到Q-2上，画入后三维中就是分层墙。
GCL2008中在计算砖墙时，370厚的砖墙按365来算，但是如果想按照墙的实际厚度来计算体积，不考虑折算系数，如何处理？
答：GCL2008计算规则是开放的，在导航栏中的【工程设置】，点击【计算设置】，选择“墙”，将规则“墙厚模数”修改为“墙厚（取属性）”，就能实现按实计算。
保温层和保温墙有哪些区别？
答：保温墙指的是节能复合墙，算法：苯板是算到梁下的。
保温层是包梁的面积算到梁顶。
如果算外墙抹灰的量，保温墙是贴到外墙皮。
保温层是墙面算到墙的外侧、保温层的里侧。
GCL2008中墙的定义，尤其需要注意什么？
在GCL2008中，墙构件定义时，需要注意墙的类别，材质和内外墙标记。
类别：虚墙不计算工程量，间壁墙不会影响房间装修的工程量。
材质：不同材质的计算规则不一样，砖墙要计算折算系数。
不同材质的墙与其他构件比如板的扣减关系也不同。
在软件中，我们通过颜色能够区分不同材质的墙。
内外墙标志：是需要我们特别注意的。
首先，内外墙自身的计算不同，外墙按照中心线计算，内墙按照净长线计算。
有的地区，内墙如果材质是砖高度是计算到板底的。
其次，散水，筏板基础的智能布置都是按照外墙外边线布置得。
工程中的圈梁带过梁软件中是如何计算的？
通过计算规则可以看到：圈梁与过梁相交，过梁算整，圈梁扣减过梁相交部分。
20.GCL2008中如何计算同一梁中变截面的情况？
分为如下二种变截面：
1.同一梁中的不同跨变截面：把不同跨中截面不同的梁重新新建一同名称的梁，把“属性编辑框”中的梁截面用“附加”的功能添加到梁名称中，把新建的梁画到相应的位置上即可。
2.变口梁：同一跨中梁变截面的情况，处理的办法是把梁的高度算一个平均高度定义一根梁，把新建的梁绘制到相应位置上即可。
在板中套用了投影面积TYMJ的代码，但是汇总计算后工程量为0，为什么？
在现浇板中有两个代码只有在特定的条件下才出工程量，这两个代码是TYMJ（投影面积）和PTTQCD（平台贴墙长度）。
TYMJ只有将现浇板组合进入阳台或楼梯的组合构件内，才计算工程量；PTTQCD只有将现浇板组合进入楼梯的组合构件内，才计算工程量。
如果想计算现浇板的面积，可以使用“TJ/厚度”来计算。
如下图：
基础和地下室的防水面积在GCL2008中如何处理？
筏板的防水可以通过“底部面积”、“立面面积”“斜面面积”、“外墙外侧筏板平面面积”之和计算；
地下室外墙的防水可以通过外墙装修计算
71.GCL2008卫生间防水处理方法?
卫生间防水分为地面防水有卷边（一般卷边250或者300）和墙面防水（一般1800）。
地面防水有卷边用地面积代码处理：地面积+地面周长*卷边高度。
墙面防水用墙裙处理，高度按照防水高度计算。
图形2008中墙面抹灰装修，同样一面墙，材质不同，或有两面墙材质不同，软件如何处理？
在定义房间时，依附构件中添加两种不同材质的墙面装修，各自套相应的做法，把房间画上去，软件会把墙面自动匹配不同材质的墙，贴在墙上。
墙面装饰属性中有“所依附的材质”一栏
三维查看墙面装修时，发现凸出墙面的柱上没有任何装修，那么凸出墙面柱的装修怎么处理？
凸出墙面柱的装修梁已经包含在墙面装修中了，只是在三维显示的时候不在柱上显示。
可以通过F11中的查看计算式及三维扣减中看出柱的量已经加入到墙面装修中了
凸出墙面的柱和墙面的装修不一样怎么处理？
在“工程设置”中的“计算规则”中找到“装修”里的”墙面“找到”墙面抹灰面积与柱外露抹灰面积的扣减“项将选择”无影响“软件就将墙面抹灰和柱外露抹灰分开来算，在套定额时选取相对应的代码即可。
房间复制到其他楼层，没有工程量为什么？
在GCL2008中房间是一个依附构件，由踢脚、墙面、墙裙、天棚等构件组合而成。
因此如果只把房间复制到上一层是没有量的。
需要在当前层点击F3按名称选择构件图元，将房间内的构件批量选择，然后点击菜单栏-复制选定图元到其它楼层即可。
如下图示：
两个构件如何合并成一个构件？（在GCL2008中可以建同名称的构件，例如工程中的外墙的属性是一样的，但有两个构件。
如何快速的合并成一个构件？）
在选择状态下，按名称选择构件（F3），选择两个一样的名称构件，在属性编辑框中将名称改成其他的名字，然后将构件列表中的那两个名称都删除，再按F3，选中修改后的构件名称，再修改成原来的名字即可。
（没什么大用处）
软件中的构件有自定义点，线，面，他们主要用来算哪些量，有什么技巧吗？（重点学习）
GCL2008中自定义点有截面尺寸，高度，用来计算数个数的构件，如落水管；线有截面尺寸，长度，可以处理装饰线条，栏杆；自定义面有面积，厚度等属性，处理零星面状构件。
三者与其他构件没有扣减关系，三者之间可以设置扣减关系，灵活处理，能解决很多问题。
