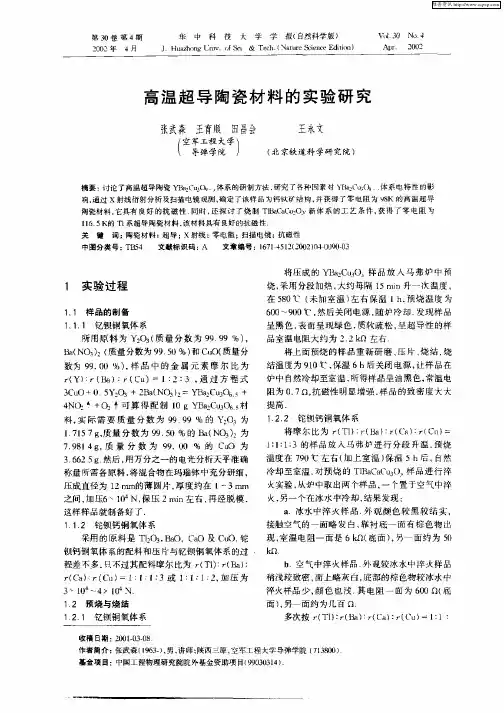

高温陶瓷超导体的制备与性能研究
高温超导陶瓷材料的实验研究
ｋ ． ｎ
采用 的原 料 是 Ｔ ｏ ， ａ） ａ 及 Ｃ Ｏ． ｂ ３Ｂ ｔ，ＣＯ ＇ ｕ 铊 钡钙 铜 氧体 系的配料 和压 片 与钇钡铜 氧体 系 的过 程差 不 多 ， 只不过其 配料摩 尔 比为 ｒＴ１：（ ａ ： （ ） ｒＢ ） ｒ Ｃ ） ｒ（ ｕ ＝ １ １ ： （ ａ ： Ｃ ） ： １ ３或 １ １ ： ， 压 为 ： １ ２ 加
响． 通过 ｘ射线衍射 分析 及扫描电镜 观测 ， 确定了该 样品为钙钛矿 结构 ， 并获得 了零 电阻 为 ９ Ｋ 的高 温超导 ８
陶瓷 材料 ， 它具 有 良好 的抗 磁性 同时 ， 还探 讨 了烧制 ＴＢ ｅｃ ２ ｓ 新 体 系的 工 艺 条件 ， 得 了零 电阻 为 【ａ ｕｏ ， 获 １６ ５Ｋ Ｔ 系超 导陶瓷材料 ， １ ． 的 【 该材料具 有 良好 的抗磁性
３× １ ４× １ Ｎ ０～ ０
ｂ 气 中淬 火样 品 外 观较 冰 水 中淬 火样 品 ．空 稍 浅较致 密 ， 面上 略灰 白 ， 底部 的 棕色物较 冰水 中 淬火 样品 少 ， 色 也 浅 其 电 阻 一 面 为 ６０ｎ（ 颜 ０ 底
面） 另一 面约 为几 百 ｎ ， 多次按 ｒ Ｔ１： （ ａ ： （ ａ ： （ ） １ １： （ ） ｒ Ｂ ） ｒ Ｃ ） ｒ Ｃｕ ＝ ：
品室 温 电阻大 约为 ２ ２ｋｌ 右 ｉ左 ＇
１１ ． １ 钇钡铜 氧体 系 所 用 原 料 为 Ｙ２ ３ 质 量 分 数 为 ９ ．９％） ｏ（ ９９ ， Ｂ （ Ｏｓ２（ ａＮ ） 质量 分数为 ９ ．０％） Ｃ Ｏ（ ９５ 和 ｕ 质量 分 数为 ９ ．０ ％） 样 品 中 的 金 属 元 素 摩 尔 比 为 ９ｏ ，
超导体陶瓷材料的科学研究应用
超导体陶瓷材料科学研究（草稿）骆萌1986年，在超导科学中浮现了重大突破，Bednorz和Muller发现某些氧化物陶瓷具备超导性,①旋即在学术界引起非凡反响，由此各国科学家掀起了一场以研究金属氧化物陶瓷材料为对象，以摸索高临界超导体为目的“超导热”（注）,至今仍在更深更广泛地领域发展。
超导电材料是新材料领域崛起一支极为重要，有人指出当前高温超导材料将在此后世纪得到广泛应用，在发电，供电，运送，医疗，科技和信息化工程等方面带来革命性发展生力军，对之研究，开发，应用必将增进材料科学发展，对经济影响限度也许超过电活和晶体管，在工农业各方面和人民生活中引起一场重大革命。
②超导电材料是一类在一定条件下电阻为零材料，超导体基本特性可用三个物理量来描述。
③即临界温度Te，临界磁物HC，临界电流Jo。
这三个物理量互相有联系，参见关于示意图。
临界温度（Tc）是材料从正常态转变到超导态温度，临界磁场（Hc）是这样物理概念，在临界温度下施加一种不不大于Hc磁场，从而使超导材料失去超导性。
临界电流（Jo）指在一定温度和磁场下，超导体通过电流限度（不不大于此限度超导体就会转变成其她材料），超导体最为直观性质是直流电阻为零，但仅有此种特性还不一定是超导体，还要具备在零电阻温度时，其内部磁场强度为零。
这个概念出自迈斯纳效应，W Meissner等依照实验事实指出，如果超导体在磁场中冷却到转变温度如下，则在转变之处磁感应线将从超导体内被排出。
④这个成果日后由理论计算出来，因而，超导体除直流电阻为零外，其最为本质性质是完全抗磁性，超导体材料已发既有数千种，普通分为第Ⅰ类超导体和第Ⅱ类超导体（其图象见④P400，图4），第一类超导体（涉及除银和钒以外纯金属），第二类超导体涉及铌，钒各种超导体合金及化合物。
⑤如当前正在研究高Tc氧化物超导体，第Ⅰ类和第Ⅱ类超导体超导电机制没有区别，在两种类型零磁场中，在超导态——正常态转变之处具备相似热学性质，但迈斯纳效应则完全不同，第Ⅰ类超导体完全排除磁场，直到超导体电性突然破坏，然后磁场完全穿透。
高温陶瓷超导材料的性能与应用研究

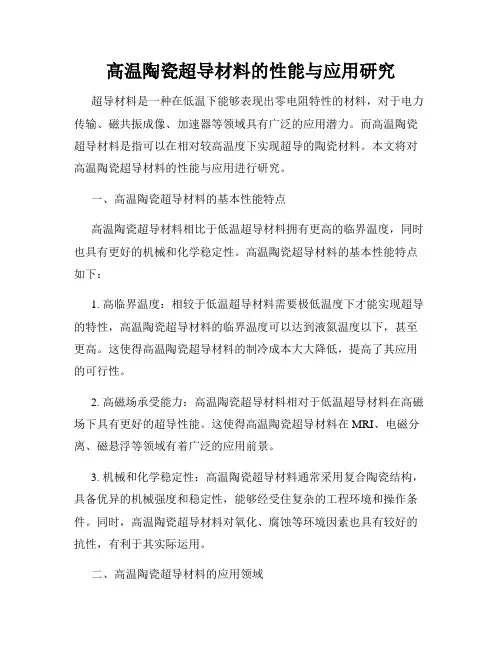

高温陶瓷超导材料的性能与应用研究超导材料是一种在低温下能够表现出零电阻特性的材料，对于电力传输、磁共振成像、加速器等领域具有广泛的应用潜力。
而高温陶瓷超导材料是指可以在相对较高温度下实现超导的陶瓷材料。
本文将对高温陶瓷超导材料的性能与应用进行研究。
一、高温陶瓷超导材料的基本性能特点高温陶瓷超导材料相比于低温超导材料拥有更高的临界温度，同时也具有更好的机械和化学稳定性。
高温陶瓷超导材料的基本性能特点如下：1. 高临界温度：相较于低温超导材料需要极低温度下才能实现超导的特性，高温陶瓷超导材料的临界温度可以达到液氮温度以下，甚至更高。
这使得高温陶瓷超导材料的制冷成本大大降低，提高了其应用的可行性。
2. 高磁场承受能力：高温陶瓷超导材料相对于低温超导材料在高磁场下具有更好的超导性能。
这使得高温陶瓷超导材料在MRI、电磁分离、磁悬浮等领域有着广泛的应用前景。
3. 机械和化学稳定性：高温陶瓷超导材料通常采用复合陶瓷结构，具备优异的机械强度和稳定性，能够经受住复杂的工程环境和操作条件。
同时，高温陶瓷超导材料对氧化、腐蚀等环境因素也具有较好的抗性，有利于其实际运用。
二、高温陶瓷超导材料的应用领域高温陶瓷超导材料由于其独特的性能优势，在多个领域中得到了广泛的应用。
以下是高温陶瓷超导材料的主要应用领域：1. 电力传输与储能：高温陶瓷超导材料在电力传输中可以实现超低损耗的输电，减少能源损耗，提高能源利用效率。
此外，高温陶瓷超导材料还可以用于能源储存方面，提高能源供应的可靠性和稳定性。
2. 磁共振成像（MRI）：高温陶瓷超导材料在MRI领域是不可或缺的，其高磁场承受能力和良好的超导性能可以提高成像质量，提供更准确的诊断结果，为医学领域的研究与临床治疗提供了重要支持。
3. 加速器与磁悬浮技术：高温陶瓷超导材料的高磁场承受能力和零电阻特性使其成为加速器和磁悬浮技术中的重要材料。
在加速器中，高温陶瓷超导材料可以实现高能粒子的加速，并在科研领域中有着广泛的应用。
超导陶瓷

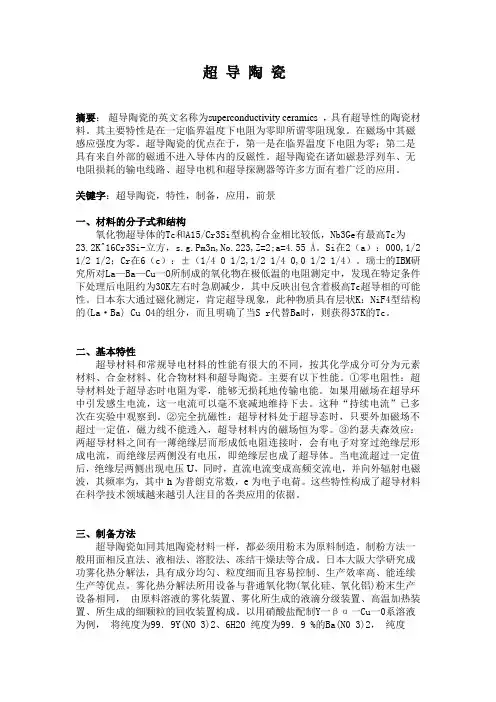

超导陶瓷摘要：超导陶瓷的英文名称为superconductivity ceramics ，具有超导性的陶瓷材料。
其主要特性是在一定临界温度下电阻为零即所谓零阻现象。
在磁场中其磁感应强度为零。
超导陶瓷的优点在于，第一是在临界温度下电阻为零；第二是具有来自外部的磁通不进入导体内的反磁性。
超导陶瓷在诸如磁悬浮列车、无电阻损耗的输电线路、超导电机和超导探测器等许多方面有着广泛的应用。
关键字：超导陶瓷，特性，制备，应用，前景一、材料的分子式和结构氧化物超导体的Tc和A15/Cr3Si型机构合金相比较低，Nb3Ge有最高Tc为23.2K^16Cr3Si-立方，s.g.Pm3n,No.223,Z=2;a=4.55 Å。
Si在2（a）：000,1/2 1/2 1/2；Cr在6（c）：±（1/4 0 1/2,1/2 1/4 0,0 1/2 1/4）。
瑞士的IBM研究所对La—Ba—Cu一O所制成的氧化物在极低温的电阻测定中，发现在特定条件下处理后电阻约为30K左右时急剧减少，其中反映出包含着极高Tc超导相的可能性。
日本东大通过磁化测定，肯定超导现象，此种物质具有层状K：NiF4型结构的(La·Ba) Cu O4的组分，而且明确了当S r代替Ba时，则获得37K的Tc。
二、基本特性超导材料和常规导电材料的性能有很大的不同，按其化学成分可分为元素材料、合金材料、化合物材料和超导陶瓷。
主要有以下性能。
①零电阻性：超导材料处于超导态时电阻为零，能够无损耗地传输电能。
如果用磁场在超导环中引发感生电流，这一电流可以毫不衰减地维持下去。
这种“持续电流”已多次在实验中观察到。
②完全抗磁性：超导材料处于超导态时，只要外加磁场不超过一定值，磁力线不能透入，超导材料内的磁场恒为零。
③约瑟夫森效应：两超导材料之间有一薄绝缘层而形成低电阻连接时，会有电子对穿过绝缘层形成电流，而绝缘层两侧没有电压，即绝缘层也成了超导体。
高温超导体及其研究近况
高温超导体及其研究近况姓名:高卓班级:材料化学09-1 学号:200901130805所谓超导,是指在一定温度、压力下,一些金属合金和化合物的电阻突然为零的性质.利用此次性质做成的材料称为超导材料.超导材料按其化学组成可分为：元素超导体，合金超导体，化合物超导体。
近年来，由于具有较高临界温度的氧化物超导体的出现，有人把临界温度Tc达到液氮温度（77K）以上的超导材料称为高温超导体，上述元素超导体，合金超导体，化合物超导体均属低温超导体。
以下就高温超导体作一个简要介绍。
一材料特点自1964年发现第一个超导体氧化物SrTiO3以来，至今已发现数十种氧化物超导体。
这些氧化物超导体具有如下共同的特征：（1）超导温度相对而言比较高，但载流子浓度低；（2）临界温度Tc随组分成单调变化，且在某一组分时会过渡到绝缘态；（3）在Tc以上温度区，往往呈现类似半导体的电阻-温度关系；（４）Tc和其他超导参量对无需程度敏感。
高温超导体在结构和物性方面具有以下特征；(1)晶体结构具有很强的地维特点，三个晶格常数往往相差3-4倍；（2）输运系数（电导率、热导率等）具有明显的各向异性；（3）磁场穿透深度远大于相干长度，是第二类超导体；（4）载流子浓度低，且多为空穴型导电；（5）同位素效应不显著；（6）迈斯纳效应不完全；（7）隧道实验表明能隙存在，且为库柏型配对。
氧化物超导体的这些特征，引起人们的兴趣和关注。
二发展趋势目前,在高温超导研究领域中,各国科学家正着重进行三个方面的探索,一是继续提高Tc,争取获得室温超导体;二是寻找适合高温超导的微观机理;三是加紧进行高温超导材料与器件的研制,进一步提高材料的Jc和Tc,改善各种性能，降低成本，以适用实用化的要求。
三国内外发展现状超导材料技术是21世纪具有战略意义的高新技术，极具发展潜力和市场前景。
世界各主要国家政府纷纷制订相关计划和加大研发投资，推动基础研究和产业化发展，竞争十分激烈。
高温超导实验
实验十六高温超导实验自1911年昂纳斯首先发现超导电性，开拓了一个新的研究领域以来，超导电性机制、超导的应用、探索更高温区的超导体这三大方向的课题一直是世界科学界努力追求的目标。
在随后年代里，有关超导理论以及超导的强电和弱电等方面的应用不断取得新进展。
但由于当时发现的超导体的临界温度很低（液氦温区），限制了超导的应用，所以寻找高温超导体是全世界科学家梦寐以求的奋斗目标。
1986年以来，探索高温超导材料的工作取得了重大进展。
世界各地相继发现了以钇钡铜氧（YBa2Cu3O）为代表的高临界温度（液氮温区）的氧化物超导体。
为了使同学们了解有关超导体的基本知识和基本性质，我们引入了此试验。
通过本实验观测高温超导体的两个基本特性：零电阻效应和完全抗磁性。
实验目的1、了解高温超导材料的制备方法和检测与测试方法；2、通过实验观测，了解超导体的两个基本特性。
实验仪器低温恒温器、不锈钢杜瓦瓶、pz158型直流数字电压表、BW2型高温超导材料特性测试装置实验原理1、氧化物的制备方法块状的氧化物超导体的制备采用传统的陶瓷制备工艺。
这一传统的制备工艺的典型制作方法是：混均原材料、烧结、研磨、压饼（成型）、烧结、再研磨、成型、烧结、…。
这样制成的超导样品可供一般性的实验研究用。
本实验所用的超导体正是基于上述方法制得的。
首先，选用纯度为四个九的Y2O3、化学纯的BaCO3、和CuO经干燥处理后，按Y:Ba:Cu＝1:2:3的原子数配比称量混合。
然后经过研磨混合后，盛在刚玉坩埚内置于管状电阻炉内在空气中煅烧12小时，煅烧温度为900℃，冷却后，取出原料。
在经研磨过筛后，用金属模具压制成行，然后将该样品坯放在刚玉板上再次放入电阻炉内进行烧结。
炉内放样品的温度950℃，连续烧结12小时。
随后将温度控制在730℃左右（即700℃<t<750℃）维持1.5小时。
最后切断电源，让样品随炉冷却。
在整个烧结和温度高于300℃的退火过程中，始终通以每分钟一升的氧气流。
超导陶瓷的原理与应用
超导陶瓷的原理与应用一、超导材料的概述超导材料是指在一定温度下具有零电阻和完全排斥外磁场的材料。
超导材料的发现和应用对于电磁学和电子学领域有着重要的意义。
超导材料可以分为低温超导材料和高温超导材料两大类。
本文主要介绍高温超导材料之一：超导陶瓷。
二、超导陶瓷的基本原理超导陶瓷是指以陶瓷材料为基体的超导材料。
它的基本原理可以用以下几点来解释：1.电子对的形成：在低温下，超导材料中的电子会形成“库珀对”，这是由于电子之间的相互作用导致的一种配对，其中一个电子处于自旋向上的状态，另一个电子处于自旋向下的状态。
这种配对使得电子在材料中的运动变得准确和有效。
2.零电阻：由于库珀对的存在，超导材料在超导状态下具有零电阻。
当电流流经超导材料时，电子的运动是无阻力的，从而减少了能量的损耗，电流得以无限制地流过。
3.完全排斥外磁场：在超导状态下，超导材料会将外磁场完全排斥出材料内部，这被称为“迈斯纳效应”。
这是因为外磁场会破坏库珀对的形成，从而破坏超导状态。
三、超导陶瓷的应用领域超导陶瓷凭借其优秀的超导特性，在许多领域得到了广泛的应用。
下面列举了几个主要的应用领域：1.磁共振成像（MRI）：超导材料常被用于大型医疗设备中，如磁共振成像仪。
超导材料的零电阻特性可确保强大的电流通过线圈，产生更强的磁场，从而提高成像的精度和质量。
2.加速器和储能环：超导陶瓷也被应用于粒子加速器和储能环中。
超导材料的高电流密度和零电阻特性使得加速器和储能环能够更高效地工作，并节约能源。
3.超导电缆：超导陶瓷可用于制造超导电缆，这种电缆能够传输更大的电流而不损耗能量。
超导电缆被广泛应用于高性能计算机、电力输电以及电力系统中。
4.超导磁体：超导陶瓷常被用于制造超导磁体，如超导磁体用于磁悬浮列车和核磁共振装置中。
超导磁体的高磁场强度和稳定性使得这些设备能够更好地工作。
5.磁 levitation：超导陶瓷的零电阻和完全排斥外磁场的特性使得其被应用于磁 levitation 技术中。
高温超导线圈绕制工艺及性能测试研究
高温超导线圈绕制工艺及性能测试研究李力;孙星瑞;侯东斌;李超;宋萌;林友新;胡南南;史正军【摘要】针对高温超导用Bi系高温超导带材,对其在77 K自场下和应变疲劳下的临界电流进行了测试.介绍了超导限流器用大型高温超导线圈及绕制工艺,在77 K 自场下对比研究了双饼线圈、螺线管线圈的V-I特性曲线;通过反复试验得到了最佳接头焊接工艺,满足了磁体稳定工作的条件.结果表明:当弯曲次数小于或等于10次时,高温超导带材的临近电流不受径向弯曲次数影响;绕制的高温超导线圈性能良好,77 K自场下的临界电流为168.12 A,当焊接温度达到493 K、搭接长度4 cm、焊料Sn63Pb时焊接效果最佳.【期刊名称】《真空与低温》【年(卷),期】2019(025)004【总页数】5页(P280-284)【关键词】高温超导;临界电流;绕线工艺;焊接工艺【作者】李力;孙星瑞;侯东斌;李超;宋萌;林友新;胡南南;史正军【作者单位】广东电网有限责任公司电力科学研究院,广东 510080;西安聚能超导磁体科技有限公司,西安 710018;西安聚能超导磁体科技有限公司,西安 710018;西安聚能超导磁体科技有限公司,西安 710018;广东电网有限责任公司电力科学研究院,广东 510080;广东电网有限责任公司电力科学研究院,广东 510080;广东电网有限责任公司电力科学研究院,广东 510080;广东电网有限责任公司电力科学研究院,广东 510080【正文语种】中文【中图分类】TM26;O5110 引言随着我国国民经济的不断发展，电子系统规模迅速扩展，电网短路电流水平已经逼近甚至超过开关设备的开断能力，以致于严重影响到电网的安全运行，也成为制约电力系统发展的重要因素。
传统的限制短路电流的方法主要通过加装电抗器、分区等被动方式达到限流目的，此类方式对电网的安全性及灵活性有较大影响，亟需研制适用于超高压电网的主动式限流装置[1-3] 。
高温超导材料的最新研究
高温超导材料的最新研究高温超导材料是指在相对较高的温度下能够表现出超导特性的材料。
在过去的几十年中，该领域的研究进展迅速，吸引了众多科学家和工程师的关注。
超导材料可以无电阻状态下导电，并且能够排斥磁场，这使得它们在能源、通信、交通等多个领域有着广泛的应用前景。
本文将着重探讨高温超导材料的最新研究动态与发展，重点介绍其理论基础、研究进展、应用前景及面临的挑战。
理论基础高温超导现象最早是在1986年由乔治·贝尔赫尔等人发现的，他们发现了一种由铜氧化物组成的陶瓷材料，在77K（-196℃）以上出现了超导现象。
这一发现颠覆了传统超导理论，促使了“BCS理论”以外的新理论发展。
BCS理论虽然对解释低温超导相行为至关重要，但在高温超导中却无法给出令人满意的解释。
因此，许多科学家提出了其他模型，例如库珀对（Cooper pair）、波动理论等，以解释高温超导现象。
在这些理论中，“电子-声子相互作用”仍然被认为是高温超导材料中电子形成配对的重要机制。
此外，量子涨落、磁性相互作用等也被认为对高温超导的形成具有重要影响。
这些理论的发展不仅推动了对高温超导材料特性的理解，也为新型材料的设计提供了指导。
最新研究进展近几年，高温超导材料的研究取得了一系列重要突破。
从新材料的合成到物理机制的探明，研究者们不断探索更高临界温度和更好的性能。
新型高温超导材料的发现随着对盈零氧化物（cuprate）和铁基超导体（iron-based superconductors）等传统高温超导材料的深入研究，科学家们相继发现了一些新型超导材料。
例如，最近可能成为新一代高温超导材料的是“氢化硫”（H3S）。
该化合物在接近环境压力下，其临界温度可达203K（-70℃），这是迄今为止达到的最高临界温度。
这一发现显示了氢化物在超导研究中的巨大潜力。
此外，高压实验技术的发展促进了氢化物超导体的探索。
通过应用极高的压力，科研人员发现某些氢化物能够在常规状态下显示出短暂的超导性。
新材料科学：超导体的研究进展
新材料科学：超导体的研究进展超导体是一种具有特殊电性和磁性的材料，其在低温状态下能够无阻力地输送电流，且不排斥磁场。
自20世纪初，超导现象被首次发现以来，科学界对于超导体的研究不断深入，技术亦在不断演进。
随着新材料科学的发展，各类新型超导体的出现为我们提供了新的研究思路与实践可能，给电子、能源、交通、医疗等领域带来了潜在革命性的变化。
超导现象的基本理论超导的定义与特点超导现象是指某些材料在低于其临界温度时表现出完全电阻为零和排斥磁场的特性。
超导体的两大主要特点包括：零电阻状态：在超导态下，通过超导体的电流不会产生热量损失，这使得电能传输效率达到极致。
迈斯纳效应：即超导体能够将外加磁场排斥出去，材料内部的磁场强度降至零。
这一特性使得超导体具有独特的抗磁性，有广泛应用于磁悬浮等领域。
理论模型超导现象可以通过两大理论模型进行理解：BCS理论和伦敦方程。
BCS理论：1957年，巴丁、库珀和施里弗提出BCS理论，解释了超导状态下电子如何以“库珀对”的形式存在，从而无障碍地流动。
电子之间由于声子的相互作用形成成对状态，即使在极低温环境下也不会发生散射。
伦敦方程：由伦敦兄弟于1935年提出，该方程描述了超导体中磁场如何伴随着材料的进入与退出，进一步解释了超导体的迈斯纳效应。
超导材料的发展历程超导材料的发展大致可以分为以下几个阶段：早期超导材料低温金属超导体：如铅（Pb）、铌（Nb）、锡（Sn）等金属元素，在极低温度下表现出超导性。
这一时期的研究侧重于探索各种金属和合金的液氦温度下的超导特性。
高温超导体的发现铜氧化物高温超导体：1986年，约瑟夫·阿尔维和亚历山大·穆勒发现了第一种高温超导材料—铋钙锰氧化物（Bi₂Sr₂CaCu₂O₈），其在临界温度为92K左右。
这一发现开启了高温超导材料研究的新纪元，使得科研人员对新型陶瓷类超导材料产生了浓厚兴趣。
铁基超导体铁基高温超导体：2008年，中国科研团队首次发现铁基高温超导体（如LaFeAsO），其临界温度可达到55K。
高温超导材料
高温超导材料摘要：简要介绍了高温超导材料及其发展历史，对超导材料的发展现状和用途进行说明，对目前超导材料的主要研制方法进行了分析。
关键词：超导材料研究进展高温应用一、高温超导材料的发展背景及其发展历史高温超导体通常是指在液氮温度（77 K）以上超导的材料。
人们在超导体被发现的时候（1911年），就被其奇特的性质（即零电阻，反磁性，和量子隧道效应）所吸引。
但在此后长达七十五年的时间内所有已发现的超导体都只是在极低的温度（23 K)下才显示超导，因此它们的应用受到了极大的限制。
高温超导材料一般是指临界温度在绝对温度77K以上、电阻接近零的超导材料，通常可以在廉价的液氮（77K）制冷环境中使用，主要分为两种：钇钡铜氧（YBCO）和铋锶钙铜氧(BSCCO)。
钇钡铜氧一般用于制备超导薄膜，应用在电子、通信等领域；铋锶钙铜氧主要用于线材的制造。
1911年，荷兰莱顿大学的卡末林·昂尼斯意外地发现，将汞冷却到-268.98°C时，汞的电阻突然消失；后来他又发现许多金属和合金都具有与上述汞相类似的低温下失去电阻的特性，由于它的特殊导电性能，卡末林·昂尼斯称之为超导态，他也因此获得了1913年诺贝尔奖。
1933年，荷兰的迈斯纳和奥森菲尔德共同发现了超导体的另一个极为重要的性质，当金属处在超导状态时，这一超导体内的磁感应强度为零，却把原来存在于体内的磁场排挤出去。
对单晶锡球进行实验发现：锡球过渡到超导状态时，锡球周围的磁场突然发生变化，磁力线似乎一下子被排斥到超导体之外去了，人们将这种现象称之为“迈斯纳效应”。
自卡麦林·昂尼斯发现汞在4.2K附近的超导电性以来，人们发现的新超导材料几乎遍布整个元素周期表，从轻元素硼、锂到过渡重金属铀系列等。
超导材料的最初研究多集中在元素、合金、过渡金属碳化物和氮化物等方面。
至1973年，发现了一系列A15型超导体和三元系超导体，如Nb3Sn、V3Ga、Nb3Ge，其中Nb3Ge超导体的临界转变温度(T c)值达到23.2K。
高温超导转变温度测量及样品制备实验.ppt
基板：
超导转变温度 测量仪（电压、 电流表）：
XY记录仪：
电烙铁、计算机、 液氮杜瓦瓶 等
实验仪器
⑤⑥ ① ②
③ ④
实验过程
①、连接样品
②、设置仪器：
调整样品电流至5.00mA、温度计电流至1.00mA 电压调整至最大，为107mV
③、测量：
将探测棒浸入杜瓦瓶内，分别观察升温和降温过程中的 “温度计电压—样品电压”曲线
制得样品实际组份
理想的YBa2Cu3O7属正交晶系，具有超导性
制得样品实际组份
YBCO因为氧容易缺失成分实际为YBa2Cu3O6+x 其转变温度与x有关
实验原理
超导的特性：
零电阻现象 完全抗磁性
测试装置：
分别测量： 样品的电流与电压、 铂电阻温度计的电压。
实验原理
四极引线法：
实验仪器
样品：
Y：Ba：Cu=1：2：3
设备
烧结炉
液压机
制备中遇到的问题
1.材料从液压机中压过取出后，没有压入整块样品的散 料较多。
2.材料的分层明显。
3.材料疏松不能受力。
原因分析
1.研磨时间过长 料中细粉比例过多，容易出现叶状或者层状缺陷 ①比表面积大 ②疏松松散、含空气量大
2.粉料水分不足 ①颗粒间摩擦阻力大，易分层 ②强度低，易掉角
简介
超导体 （1911） 零电阻、完全抗磁性 液氦温区，高成本，难以广泛使用
YBCO是首个转变温度大于77K，即液氮温度的超导材 料，开创了高温超导的新领域。 （1987）
YBa2Cu3O7
YBCO材料制备
1.配料 Y2O3、BaCO3、CuO 2.研磨 3.初次烧结 770℃ 10h 4.压片 压力是关键因素 5.二次烧结 400℃之后通氧 6.打孔
超导陶瓷技
超导陶瓷技术机电工程学院过程装备与控制工程系1003312班20号姓名：郭涛摘要：随着时代的飞速发展，人类科技的不断进步，人们在超导材料上有了更多的认识和深入的了解，并逐步掌握了超导陶瓷的制备机理与成熟的制备技术。
人类充分利用超导陶瓷能够达到零阻且抗磁的优越性，从而避开了传统材料的缺陷，使得人类自身能够以更低的成本生产出更优质的产品来满足自身的需求。
因超导陶瓷具有广阔的应用前景，而备受时代瞩目。
关键词：超导陶瓷制备方法应用前景0.引言经过科学家的研究，目前人类已能很好的了解到超导陶瓷的性能、发展、制备及应用，并将其纳入商品的范畴，进行研发。
1.超导陶瓷的实质与性能超导陶瓷是指具有超导性能的陶瓷材料。
其主要特性是在一定临界温度下电阻为零即所谓零阻现象。
在磁场中其磁感应强度为零，即抗磁现象或称迈斯纳效应。
2.超导陶瓷的分类与发展由于超导陶瓷的范围很宽，所以具体分类很困难。
1986年以前按超导陶瓷的晶体结构（B-1、Nacl尖晶石、钙钛矿尖晶石、青铜）和超导理论（BCS理论物质及非BCS 理论物质）对N、C、S、B、O化物等进行分类。
1986年IBM苏黎世实验室Muller和Bednorz等人研制Ba-La-Cu-O系氧化物混合物具有35K的高温超导性，打破了传统“氧化物陶瓷是绝缘体”的观念，引起世界科学界的轰动。
各国纷纷组织力量投入相关的研究，这才有了更多高温超导陶瓷的发现。
1987年底，铊－钡－钙－铜－氧系材料又把临界超导温度的记录提高到125K。
从1986－1987年的短短一年多的时间里，临界超导温度竟然提高了100K以上，这在材料发展史，乃至科技发展史上都堪称是一大奇迹！从此，超导陶瓷从实验室走向了日常生产。
3.超导陶瓷的制备3.1. .超导陶瓷的制备方法a.固相法：含直接加工粉末法、护套法、粘接剂法（固相反应，扩散析出）b.液相法：熔融体急冷法、溶媒法、有机酸盐法、溶胶法（即将粉末溶入媒中）c.气相法：含溅射法（需薄膜优异，蒸镀缓慢）和化学蒸镀法（速度快）3.2.高温超导陶瓷的制备过程3.2.1. Y-Ba-Cu-O系超导陶瓷的制备将材料物质（Y2O3，BaCO3和CuO）称量、烘干、混合、粉碎——>在900~950摄氏度下的氧气氛围中煅烧12h——>球磨粉碎，加压成型——>再在900~1000摄氏度下的氧气氛围中烧结——>氧气氛围中急剧冷却至750摄氏度——>持续在氧气氛围中冷却至室温。
超导带材的制备与性能优化
超导带材的制备与性能优化超导现象是一种引人注目的物理现象，它指的是某些材料在低温下电阻消失的现象。
超导材料在电力传输、磁共振成像等领域具有重要应用。
为了实现超导材料在实际应用中的效果，科学家们不断致力于提高超导材料的制备技术和性能优化。
本文将探讨超导材料制备与性能优化的相关内容。
超导材料的制备首先要选取合适的化合物和元素进行混合。
常用的超导材料之一是铜氧化物陶瓷材料，该材料的超导转变温度较高，可达到液氮温度以下。
为了制备高质量的超导材料，科学家们通常采用固相反应、溶胶-凝胶法等方法。
固相反应方法主要是将具有超导性能的化合物中的原料以一定的摩尔比进行混合，并在高温下反应，通过适当的煅烧和高温处理得到高质量的超导材料。
在超导材料的制备过程中，除了合适的化合物和元素的选择之外，还要注意控制超导材料的微观结构。
微观结构的改变对超导材料的性能优化有着重要影响。
常用的结构调控方法有固溶、晶格缺陷控制及杂质掺杂等。
固溶调控主要是通过改变材料中的元素比例，以达到调控材料的晶格结构。
晶格缺陷控制可以通过控制煅烧温度和时间等方式，引入合适的晶格缺陷，从而优化超导材料的性能。
杂质掺杂是通过引入少量的外来元素来改变超导材料的晶格结构，从而提高其超导性能。
除了微观结构的调控外，超导材料的制备中还需要考虑超导材料的晶粒尺寸和材料中的非均匀性。
晶粒尺寸的控制通常可以通过煅烧温度和时间等参数来调节。
较小的晶粒尺寸可以提高超导材料的临界电流密度，并减小磁束穿透材料的能力。
而超导材料中的非均匀性则会降低其超导性能。
因此，在制备超导材料时要尽可能减小材料中的非均匀性。
超导材料的性能优化不仅仅局限于制备过程中的结构调控，还需要关注超导材料的物理与化学性质。
超导材料的物理性质主要包括临界温度、临界电流密度、临界磁场等。
提高超导材料的临界温度是实现物理性能优化的重要目标之一。
为了实现这一目标，科学家们通过调节超导材料中的成分比例和晶格结构，引入合适的晶格缺陷等方式来实现。
高温超导材料的研究进展和应用前景
高温超导材料的研究进展和应用前景邓汝乾摘要：超导材料是一类具有超导特性的材料，这种材料在一定的温度的条件下能排斥磁力线，并且其电阻会变为零。
高温超导材料（HTS）能够在高于30K的条件下表现出超导性和抗磁性，其性能更稳定，应用成本更低。
本文深入探讨了高温超导材料的研究进展及其应用前景，以期为相关人员提供参考。
关键词：高温超导材料；研究进展；应用前景0.引言材料领域的许多研究成果可以在生产生活中掀起巨大的变革。
根据焦耳定律，几乎所有的用电器都会在工作中产生一定的热量，造成一定的浪费。
20世纪初，一些科学家在实验中偶然发现，一些材料会在环境温度低于某一温度（材料的临界温度）时失去电阻，这种性质被称为超导电性。
超导材料还具有完全抗磁性，这是常规导体不能比拟的。
可以说，超导材料集诸多优越的电学性质和磁学性质于一身，其应用前景十分诱人。
不过，多数超导材料的临界温度较低。
20世纪80年代的物理学家发现了能够在高于30K的条件下表现出超导性和抗磁性的高温超导材料，这些材料的结构与传统的超导材料有一定的差异，它们的性质更稳定，可以耐受更高的磁场。
深入分析高温超导材料的性质及其应用，可以为改进超导技术提供新思路。
1.高温超导材料的研究进展“高温”是一个相对的术语，即使是最好的材料，在常温下也不会完全失去电阻。
不过，在过去的几十年中，高温超导领域的研究者取得了许多重要进展。
在2000年，一些研究人员通过空穴，实现了52K的临界温度；在2001年，科学家发现硼化镁具有超导性质。
最近发现的钌－铜酸盐超导铁磁体，也有着许多独特的性质[1]。
不过，在发现高温超导材料的几十年后，我们仍然没有找到性能十分理想的高温超导材料。
尽管超导领域的实验技术不断完善，已发表的论文近20万篇，但物理学家仍然不能从理论层面，解释材料具有高温超导性的原因。
很多现有的理论存在着一些内在的矛盾，因此，对高温超导现象进行更加深入的研究，从而得到更有说服力的结论，是物理学家面临的重大挑战之一。
热超导陶瓷涂层技术
热超导陶瓷涂层技术热超导陶瓷涂层技术是一种将超导材料应用于高温场景的技术。
热超导是指超导材料在高于其临界温度时仍然能表现出一定的超导性能。
所谓超导性能是指材料在低温下电阻为零，电流可以无阻碍地通过的特性。
热超导材料的发现和应用对于现代电力输配以及电子科技领域具有重要意义。
热超导陶瓷涂层技术的核心是将超导材料应用于高温场景，而不再局限于低温环境。
传统的超导材料如铜氧化物和铁基超导体，需要在极低的温度下才能发挥超导性能，因此对设备的冷却要求非常高。
而热超导材料则具有更高的临界温度，可以在相对较高的温度下仍然保持超导性能，大大降低了实际应用过程中的制冷需求。
热超导陶瓷涂层技术的应用领域非常广泛。
首先是电力输配领域，热超导陶瓷涂层技术可以应用于电力输配设备，如超导电缆、超导变压器等，提高电力传输的效率和稳定性。
其次是电子科技领域，热超导陶瓷涂层技术可以应用于电子元件、集成电路等，提高设备性能和可靠性。
此外，热超导陶瓷涂层技术还可以应用于航空航天领域、能源领域等，为相关领域的技术发展提供支持。
热超导陶瓷涂层技术的关键是超导材料的制备和应用。
目前已经发现的高温超导材料主要有铜氧化物系列和铁基超导体系列。
铜氧化物系列是最早被发现超导的高温超导材料，具有较高的临界温度和临界磁场。
铁基超导体系列是近年来新发现的高温超导材料，具有更高的临界温度和更好的机械稳定性。
超导材料的制备主要通过化学合成的方法。
热超导陶瓷涂层技术的关键是将超导材料制备成涂层，并应用于相应的器件中。
制备涂层可以通过物理气相沉积法、溶胶-凝胶法、激光热解法等多种方法实现。
在制备过程中，需要注意超导材料的化学纯度、晶体结构和平均晶粒尺寸等因素，以确保涂层的超导性能和稳定性。
热超导陶瓷涂层技术的发展面临一些挑战和难题。
首先是超导材料的制备和性能稳定性，目前高温超导材料的制备仍然面临一定的技术难题，制备的超导涂层容易受到杂质和缺陷的影响，导致超导性能的下降。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高温陶瓷超导体的制备与性能研究
超导材料一直以来都是材料科学领域的研究热点之一，其在电磁学、能源传输和储存等领域具有广泛的应用前景。
然而，传统的低温超导材料需要严苛的工作条件，限制了其实际应用的发展。
因此，高温超导材料的研究和制备成为了重要的课题之一。
本文旨在探讨高温陶瓷超导体的制备与性能研究的最新进展。
一、高温陶瓷超导体的制备方法
高温陶瓷超导体是指具有临界温度在液氮沸点（77K）以上的超导材料。
与传统的低温超导材料相比，高温超导材料的制备更为复杂。
目前，主要的高温陶瓷超导体制备方法包括固态反应法、溶胶-凝胶法、石墨化学气相沉积法等。
固态反应法是最早被使用的高温陶瓷超导体制备方法之一。
该方法通过高温下使反应物发生固态反应，生成超导相。
虽然该方法成本较低，但存在烧结温度高、制备周期长等问题。
溶胶-凝胶法是一种常用的高温陶瓷超导体制备方法，其通过将溶液中的金属离子转化为凝胶，然后加热烧结得到超导体。
这种方法具有制备工艺简单、能够得到高纯度材料等优点。
然而，溶胶-凝胶法制备的超导体常常存在着微观结构均匀性较差的问题。
石墨化学气相沉积法是一种比较新颖的高温陶瓷超导体制备方法，它通过在石墨衬底上沉积金属氧化物层，然后进行炭化处理得到超导体。
该方法制备的超导体具有优异的结晶性和超导性能，但仍然存在着制备工艺复杂、设备成本高等挑战。
二、高温陶瓷超导体的性能研究
高温陶瓷超导体的性能研究是制备优质材料的基础，也是开发新型超导材料的关键。
目前，研究人员主要关注超导相的结构、电性质以及对外界的响应等方面。
首先，超导相的结构研究是许多研究人员关注的焦点。
通过研究超导相的晶体
结构，可以了解其超导机制和性能特点。
利用X射线衍射、扫描电子显微镜等表
征手段，可以对超导相的结构进行详细的分析，揭示其晶格参数和晶格畸变等信息。
其次，超导体的电性质研究对于了解其超导性能至关重要。
超导体的电性质主
要包括电阻、电流-电压特性以及临界电流密度等。
通过测量超导体的电阻和电流-
电压特性，可以了解其超导转变温度、超导电性和能量损耗等特性。
临界电流密度则是评估超导体在外界磁场作用下的承载能力的重要指标。
此外，超导体对外界的响应也是一个重要研究方向。
磁场下的超导体表现出许
多有趣的现象，如磁通排斥效应、磁滞效应等。
研究人员通过测量超导体的磁化曲线和磁滞回线，可以揭示超导体在不同外界条件下的磁响应行为，有助于优化超导材料的性能。
三、高温陶瓷超导体的应用前景
高温陶瓷超导体具有许多优异的性能，因此在能源传输、磁共振成像、超导磁
体等领域具有广泛的应用前景。
首先，高温陶瓷超导体在能源传输领域具有重要的应用价值。
由于其零电阻和
高超导性能，高温陶瓷超导体可以大幅度降低能源传输过程中的能量损耗，提高能源的传输效率。
利用高温陶瓷超导体制造的超导电缆和超导输电线路，可以实现长距离大容量的能源传输，为能源供应提供更为可靠和高效的解决方案。
其次，高温陶瓷超导体在磁共振成像领域也具有广泛的应用。
高温陶瓷超导体
可以制备成超导线圈，用于磁共振成像设备中的磁场产生和探测。
相比传统的低温超导材料，高温陶瓷超导体具有制备工艺简单、成本低、操作稳定等优点，可以降低磁共振成像设备的制造成本，并提高设备的性能。
最后，高温陶瓷超导体在超导磁体领域也有较为广阔的应用前景。
利用高温超
导体制造的超导磁体可以产生极强的磁场，广泛应用于医学、能源、科学研究等领
域。
相比传统的低温超导磁体，高温陶瓷超导磁体具有制备周期短、操作温度高等优势，为实际应用提供了更好的条件。
综上所述，高温陶瓷超导体的制备与性能研究是超导材料科学领域的重要课题。
通过不断改进制备方法和提高材料性能，高温陶瓷超导体将会有更广泛的应用前景。
随着科学技术的不断发展，相信高温陶瓷超导体将在能源、医学和科学研究等领域发挥重要作用，为社会进步和人类福祉做出巨大贡献。
