佳乐对讲系统维修手册
(质量认证)佳乐变频器JR说明书
嘉兴市佳乐科仪有限公司－JR8000 系列产品
目录 第 1 章 序言 ······························································· 1 第 2 章 概述································································· 2
IV
பைடு நூலகம்
14.2 内控多段速运行 ······················································································· 103 14.3 多台变频器连动问题（两种方式） ······················································ 105 14.4 工频/变频切换运行··················································································· 107 14.5 恒压供水 ···································································································· 108 14.6 一般变频器的设置所考虑的参数 ··························································· 109 第 15 章 功能参数简表 ··················································· 110
佳乐室内机说明书
佳乐室内机说明书可视对讲机：顾名思义，就是能够直接进行视频的对讲机。
它不同于移动电话会根据通话时间去计费；许多人会选择可视对讲机，因为它与移动电话相比，会更经济实用。
工作原理：发射部分：它的压控振荡器和锁相环会产生射频载波信号发射出去，然后经过缓冲激励放大，就会产生一定的射频功率，再经过天线低通滤波器，抑制谐波成分，就能够通过天线发射出去了。
接收部分：它会让从天线输入的信号经过收发转换电路进行射频放大，然后会进入混频，将合成电路的第一混频器生成第一中频信号。
第一中频信号会通过晶体滤波器来消除邻道的杂波信号。
最后音频信号通过放大，进入音量控制电路放大，然后会驱动扬声器，得到大家所需要的信息。
可视对讲机的安装：可视对讲可分为门口机，室内机，门口机也就是大部分小区别墅门前的可视对讲门铃；室内机是指安装在户内，可以在室内进行监视、遥控开锁、两方通话等功能。
门口机的安装方法：先在单元门上开一个合适的安装孔，四周封好，为了防止他人蓄意破坏，可以另外定做一个铁盒，铁盒四周翻边，固定于铁门的安装孔内，最后把可视对讲机安装在里面就行了。
室内机的安装方法：先在安装室内可视对讲机的安装位置上固定一个86盒，然后将数据线和视频线拉进去；做好通信数据线和电源线的插头；连接好之后将室内机放在86盒子里，从上到下，注意要卡到位。
可视对讲机的使用方法：佳乐可视对讲机怎么使用（佳乐可视对讲机安装及使用方法）门口机的使用：1、先输入住户所在的楼层和房号，如果分机存在，那么主机会出现铃声，相应的得分机会出现振铃声；分机摘机之后，铃声就会停止，双方可以进行视频通话。
2、密码开锁：先按“#”键，接着再输入四位密码，就可以打开门锁了。
3、IC卡开锁，将IC卡靠近对讲机的感应器，等待三秒就行。
室内机的使用：1、用户听到铃声的同时可以通过对讲机看到访客的图像，拿下对讲机可进行视频通话，按开锁即可打开门锁。
2、按“监视”键的话，对讲机可持续监视门口外的情况，再按一次则关闭。
佳乐科仪变频器JR说明书
目录第1章序言................................................................1.1特别需要注意的事项..........................................................................1.2安全注意事项标志..............................................................................1.3警告标签..............................................................................................1.4开箱检查..............................................................................................1.5产品搬运..............................................................................................1.6产品保存..............................................................................................1.7产品保修.............................................................................................. 第2章产品概述.......................................................2.1JR7000综合技术指标.........................................................................2.1.1 输入输出特性 .............................................................................2.1.2 外围接口特性 .............................................................................2.1.3 技术性能特性 .............................................................................2.1.4 功能特性 .....................................................................................2.2变频器铭牌说明..................................................................................2.3变频器系列型号..................................................................................2.4变频器各部件名称说明...................................................................... 第3章安装................................................................3.1安装环境..............................................................................................3.2安装方向与空间..................................................................................3.3多台变频器安装..................................................................................3.4变频器外形尺寸.................................................................................. 第4章 ..................................................................................................... 配线4.1外围设备的连线图..............................................................................4.2主回路接线端子图.........................................................................4.3主板控制端子......................................................................................4.4控制端子说明......................................................................................4.5主回路端子功能..................................................................................4.6标准连接图..........................................................................................4.7主回路的连接......................................................................................4.7.1主回路电源侧的连接 .................................................................4.7.2 主回路变频器侧的连接 .............................................................4.7.3主回路电机侧的连接 .................................................................4.7.4接地线的连接 .............................................................................4.8控制回路的连接..................................................................................4.8.1注意事项 .....................................................................................4.8.2控制板跳线意义 .........................................................................第5章操作面板及操作方法 ................................5.1操作面板说明......................................................................................5.1.1 面板示意图 .................................................................................5.1.2指示灯说明 ..................................................................................5.2操作流程..............................................................................................5.3试运行..................................................................................................5.3.1运行前检查和准备 .....................................................................5.3.2简单试运行 .................................................................................第6章详细功能说明 ................................................6.1主要功能参数......................................................................................第7章 MODBUS通讯协议 ..........................................第8章故障对策.........................................................8.1变频器故障诊断和纠正措施..............................................................8.2电动机故障和纠正措施......................................................................第9章保养与维护.....................................................9.1基本维护和检查方法..........................................................................9.2定期检查项目......................................................................................9.3变频器易损件更换..............................................................................9.4变频器的保修......................................................................................第10章功能参数简表 ..............................................附录一简单应用举例 ................................................第1章序言非常感谢您使用JR7000 系列通用变频器！1.1特别需要注意的事项1、在安装本变频器时，请用规定的螺丝固定安装在金属板上！2、实施接线前，务必切断电源！3、变频器内部的电子元件对静电敏感，因此不可将异物置入变频器内部或用手触摸主电路板及元件！4、切断交流电源后，变频器内部部分器件仍有高压余电，请勿触摸内部电路及零件，以防电击！5、变频器调速接地端子务必正确可靠接地！6、绝不可将变频器输出端子接到电源！7、在长时间不使用时，请务必切断电源！8、不能把零线（中性线）接到N(-)上!1.2安全注意事项标志标志标志意义标志说明危险指出潜在的危险情况，如果不避免，可能会导致人身伤亡！警告指出潜在的危险情况，如果不避免，可能会导致人身轻度或中度的伤害和设备损坏。
NS智能型室内机G52说明书
尊敬的用户：感谢您选用佳乐系列楼宇可视对讲电控智能系统。
本套NS-A5楼宇可视对讲电控智能系统由单元门口机、室内机、层间分配器、不间断电源、单元隔离器、管理机以及报警器、IC卡等选配件构成。
按照智能电器设计施工规范，系统连接一般已由专业公司安装完毕，直接用户无须涉及安装和布线内容，若需了解系统结构组成、技术参数、施工安装、连接线路等资料请向物业管理公司查询并参阅NS-A5楼宇可视对讲电控智能系统安装使用说明书。
本手册只介绍系统用户部分的使用方法，请您在使用前仔细阅读本手册。
同时提醒您：室内机是系统组成部分，任何拆装、移动可能使系统发生故障。
需拆装或移动时请与安装公司或物业管理公司联系处理。
注：本手册命令格式中的“+”是 “紧接着输入”的意思，而非实际符号“+”。
本手册机型、功能、使用方法可能发生改变，请留意随册的附加说明。
一、 概述室内机是佳乐楼宇可视对讲电控智能系统用户的终端设备，根据系统配置的功能智能型室内机具有可视对讲、锁控、监视、呼叫管理员、紧急求助、安防报警、保安巡更打卡、门禁刷卡、小区短信接收、住户短信互发、社区服务定单确认等功能。
佳乐可视对讲电控智能系统室内机以微控制器芯片为核心，静态功耗低智能化程度高，自带看门狗电路能确保系统长期稳定运行；显示屏采用高清晰度的扁平黑白显示器或彩色液晶纯平显示器，能实现高品质的图像再现。
室内机具有G51、G52、G53多种款式和功能供选择，其外观造型美观大方，风格简约时尚，能满足不同的家居要求。
二、 机型及技术参数连接线说明：五芯线系门前铃接线，棕色线为视频，红色线为音频，橙色线为电源负极，黄色线为电源正极，绿色线为开锁控制。
六芯线系室内机总线，棕色线为S1（地线），红色线为S2（音频），橙色线为S3（信号），黄色线为S4（18V），绿色线为A（视频），蓝色线为B（视频地）。
八芯线系室内机5-8报警防区接线，棕色和红色线为防区5，橙色和黄色线为防区6，绿色和蓝色线为防区7，灰色紫色线为防区8。
可视对讲系统维修保养作业指导书
可视对讲系统维修保养作业指导书1.目的保证可视对讲系统良好运行状态，确保业主的正常使用。
2．范围适用于项目。
3．方法和过程控制3.1监控中心管理主机的维护和保养3.1.1每天由值班人员对管理主机进行除尘。
3.1.2每月的1-5日由设备责任人对主机接线端子进行检查，如有松动应及时紧固，并在《设备/设施保养维修记录表》中记录。
3.1.3每半年由设备责任人对电源电压、系统接地电阻进行测量，如超出正常范围，应及时修复；测量及检修结果记录在《设备/设施保养维修记录表》中。
3.2大堂门口机维护保养3.2.1每天由保洁人员对门口机进行除尘。
3.2.2每月1-5日由设备责任人对接线端子进行检查，如有松动应及时紧固。
3.2.3由弱电员工负责每周一次检查主线路门机和解码器、控制器的工作是否正常，由客务部反映用户机的情况。
有图象不清晰的、声音失真的或断路，无响应者进行修理。
查找故障。
如果设备有问题，可与厂家联系。
目前因为有维保公司负责维保，工程部弱电员工应及时督促维保公司对线路的清理检查及故障的维修工作。
3.2.4每月由弱电领班对各楼可视对讲系统进行大检查，有问题的应做好记录，对供电系统进行细微检查。
测量稳压源的电压偏差和交流波纹系数。
对控制微电脑的内容进行审查把不必要的文件、参数、数据及无用的存储清除掉。
有用有备可查的应打印留档。
3.2.5每半年由弱电主管或弱电工程师对整个系统进行考核。
应该充分利用此系统，对其作用在防盗报警功能上、煤气泄漏报警功能上、紧急求助报警功能上、防破坏功能上有如实的评价并入档，同时报给经理。
3.3解码器和视频分配器的维护和保养3.3.1每周由保洁人员对解码器和分配器的外壳进行除尘。
3.3.2每季度设备责任人对解码器的接线端子进行检查，如有松动应及时紧固，并在《设备/设施保养维修记录表》中记录。
3.3.3每年由设备责任人对解码器和视频分配器的电源电压、系统接地电阻进行测量，如超出正常范围，应及时修复；测量及检修结果记录在《设备/设施保养维修记录表》中。

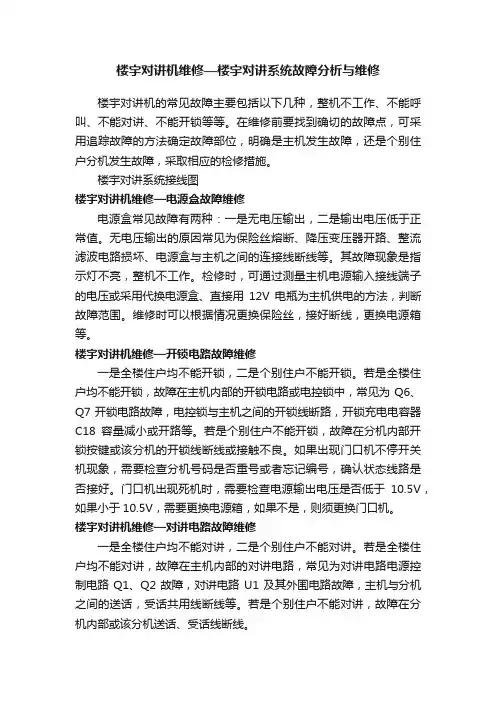

楼宇对讲机维修—楼宇对讲系统故障分析与维修
楼宇对讲机维修—楼宇对讲系统故障分析与维修楼宇对讲机的常见故障主要包括以下几种，整机不工作、不能呼叫、不能对讲、不能开锁等等。
在维修前要找到确切的故障点，可采用追踪故障的方法确定故障部位，明确是主机发生故障，还是个别住户分机发生故障，采取相应的检修措施。
楼宇对讲系统接线图楼宇对讲机维修—电源盒故障维修电源盒常见故障有两种：一是无电压输出，二是输出电压低于正常值。
无电压输出的原因常见为保险丝熔断、降压变压器开路、整流滤波电路损坏、电源盒与主机之间的连接线断线等。
其故障现象是指示灯不亮，整机不工作。
检修时，可通过测量主机电源输入接线端子的电压或采用代换电源盒、直接用12V电瓶为主机供电的方法，判断故障范围。
维修时可以根据情况更换保险丝，接好断线，更换电源箱等。
楼宇对讲机维修—开锁电路故障维修一是全楼住户均不能开锁，二是个别住户不能开锁。
若是全楼住户均不能开锁，故障在主机内部的开锁电路或电控锁中，常见为Q6、Q7开锁电路故障，电控锁与主机之间的开锁线断路，开锁充电电容器C18容量减小或开路等。
若是个别住户不能开锁，故障在分机内部开锁按键或该分机的开锁线断线或接触不良。
如果出现门口机不停开关机现象，需要检查分机号码是否重号或者忘记编号，确认状态线路是否接好。
门口机出现死机时，需要检查电源输出电压是否低于10.5V，如果小于10.5V，需要更换电源箱，如果不是，则须更换门口机。
楼宇对讲机维修—对讲电路故障维修一是全楼住户均不能对讲，二是个别住户不能对讲。
若是全楼住户均不能对讲，故障在主机内部的对讲电路，常见为对讲电路电源控制电路Q1、Q2故障，对讲电路U1及其外围电路故障，主机与分机之间的送话，受话共用线断线等。
若是个别住户不能对讲，故障在分机内部或该分机送话、受话线断线。
通过追踪功能故障和故障分机，可以准确判断故障部位和故障原因，从而针对主机或者分机采取有效的维修措施。
上述的故障仍不全面，仅供大家参考，具体的维修方法仍需要在了解楼宇系统电路的基础上进行判断实施。
户户对讲系统维护手册
户户对讲维护系统一、系统构成1、系统主要功能由主机内单片机实现；分机主要由单片机和话音电路组成，分机号码采用直接输号方式；电锁的开启由分机控制，也可用钥匙开锁、内部手动开锁、密码开锁、感应卡开锁；闭门器自动关闭大门时，分前后两种进程，速度可调。
2、分机号码采用由门口机输号给分机，号码存贮在分机的24CXX芯片里，同时门口机的24CXX也存贮分机号码3、门口机接线柱：（Ⅰ或红）为电源输出；（Ⅱ或白）为数据发送；（Ⅲ或黑）为信号地；（Ⅳ或绿）为数据接收；（Ⅴ或蓝）为音频信号；（V+或黄）为视频信号；（V-或棕）为视频地。
I线：输出12V为分机提供工作电压，最大电流约600mA，能供40台分机，当超过40台分机时，需另加12V电源为分机供电。
II线：DT1——数据发送（TXD）线，主机向分机或控制器发送指令或数据。
IV线：DT2——数据接收（RXD）线，主机接收由分机或控制器发过来的数据或指令。
V线：AF——通话线，振铃信号也通过该线向分机传送。
4、非可视分机的第6号线\可视分机的第8号(橙色线）为控制器的状态线。
如不安装控制器，机状态线不用接。
5、系统可配接户户对讲副机、户户分机（包括可视）)安保分机、抄表/报警控制器、分户抄表控制器、集中抄表控制器及电话报警拨号器。
增加管理机可实现跨栋户与户对讲。
二、系统安装1、总线布线时要远离干扰源如电力线、电话线等，走线时建议单独走线。
系统周围如有广播电台或其它无线发射设备，走线时建议采用铁管和铁槽走线。
1、主干线、支干线的接线头应采用接线盒处理，以免线头过于集中造成无法放入线槽内或毛刺短路；接线头用螺丝锁紧或焊接方式处理，保证接线处牢固可靠、无毛刺。
3、220V所用线材应选用有双层胶皮，达到市电所要求的绝缘强度多股铜芯线并大于0.75平方毫米，所布的线路均应走暗线或线槽（特别注意220V 交流电源线一定要用三芯线，并接入总地线，接线要牢固）。
4、视频线要经过视频分配器后再连接延伸到各可视分机。
佳乐楼宇对讲A5数字社区智能系统教程文件
中国驰名商标中国楼宇智能化品牌企业中国十大智能建筑品牌楼宇对讲系统方案与报价（正本）泉州佳乐电器有限公司日期：2010年9月8日目录第一部分综述 (3)1. 概述 (3)2.方案设计依据 (7)3.方案设计原则 (8)第二部分技术方案 (9)1.系统综述及总体结构框图 (9)2.系统实现功能描述 (10)3.系统优势及附加值功能 (13)4.系统设计 (28)5.主要设备技术参数、性能指标及功能 (16)6.小区智能管理软件 (31)佳乐A5数字社区智能楼宇对讲系统方案第一部分综述概述随着社会科技的进步和经济的迅猛发展，住宅社区在满足场所和空间要求的同时，居住安全、信息互动、人文与科技共融共生的智能化社区时代已经到来。
智能化社区是建筑艺术、生活理念与信息科技的完美结合。
它把现代科技融入社区的自然环境和人文环境中，为住户提供了一种安全、舒适、方便、快捷和开放的信息化生活空间，并依托先进的科学技术，实现小区物业管理和运行的高效、互动和快捷。
智能楼宇可视对讲系统是智能化社区安防子系统的重要组成部分，它满足访客的可视对讲锁控、住户紧急报警、盗情灾情报警、门禁管理、信息发布等安全要求，对社区安全管理起者至关重要的作用。
NS-A5系统定位于高端数字社区智能系统，用较低的成本增量建造有别与传统普通可视门铃的高端数字社区系统，让高档楼盘的价值得以体现提升，它的出现预示着后可视门铃时代的到来。
本系统将小区住宅楼、单元门、住户联成一个整体的智能网络，实现楼宇可视对讲、门禁锁控、访客彩色（黑白）图像存储、信息发布、彩像发布、社区公告、多媒体广告、巡更打卡、住户有线和无线防区报警、紧急求助等物业管理功能，为小区的安全防范、物业管理提供了一套完整的解决方案。
本设计方案采用的乐信数字社区智能系统由国内优秀的可视对讲制造商泉州佳乐电器有限公司提供。
佳乐电器成立于1992年，是福建省高新技术企业，也是政府认定的专利试点企业和可视门铃行业技术中心。
佳乐楼宇非可视对讲工程方案DEMO
智 能 楼 寓 对 讲 系 统设计方案佳乐电器有限公司目录第一章公司简介第二章系统设计说明第三章系统功能介绍第四章工程组织实施第五章系统器材清单及工程造价第六章商务部分第七章售后服务承诺相关资质文件第一章公司简介佳乐电器（泉州）有限公司是佳乐电器（香港）有限公司在大陆的全资子公司，公司成立于1992年，是一家从事智能化小区功能子系统产品研发、生产、销售及服务的专业公司，也是目前国内最具生产规模的厂家之一。
公司在泉州拥有5000多平米的现代化生产基地，拥有先进的全自动贴片机、回流焊接机、波峰机等生产检测设备和全自动流水线以及一支务实敬业的员工队伍。
公司产品涵盖了小区智能化诸多方面：楼宇可视智能系统、门禁管理智能系统、家居防盗智能系统、社区巡更智能系统、梯道照明智能系统和停车场管理系统等，已成功推出广大用户熟知的“肯瑞奇”、“佳乐”两大知名品牌。
十几年来，佳乐电器一直秉持“追求卓越，服务大众”的理念，以“致力于楼宇智能化”为己任，将新原理、新技术、新工艺、新材料运用于楼宇智能化产品中，同时公司严格按照ISO9001国际质量体系进行运作，实行全电脑化管理，确保产品从接单、生产、出货、售后服务的通畅和连续。
在市场竞争中，佳乐始终把顾客满意作为经营的最高宗旨，向客户提供高品质产品的同时，通过国内五大区域营销中心和各地办事机构在售前、售中、售后全过程向客户提供规范化、专业化、个性化的快捷服务。
“一份耕耘，一份收获”，佳乐人用辛勤的汗水换来了累累硕果：2002~2004年佳乐跻身中国十大可视门铃制造商，2003~2004年荣获“中国优秀楼宇智能化企业20强”，2004~2005年荣获中国安防产品楼宇对讲类知名品牌。
第二章系统设计说明一、系统设计范围____住宅小区综合智能安全系统为楼宇对讲系统。
二、系统设计思想本系统设计严格依照中华人民共和国公共安全行业标准关于保安系统的有关规定，以开发单位提供的技术要求与图纸资料为参考，结合各楼盘的实际情况，用最佳设计方案体现最高的性价比。
2线对讲系统用户手册 DT-ENG-25D4-V1说明书
2 WIRE INTERCOM SYSTEMUSER MANUALDT-ENG-25D4-V11. Parts and Functions2. Monitor Mounting1. Use the screws to fix the Mounting Bracket on the mounting box.(fitting accesoriesincludes a Bracket (Two pieces of 4X25 screws are needed for fastening the Mounting Bracket), Special 2 wire cables to connect with Monitor)2. Wire the system correctly(see the later connection chapter) then hang the Monitoron the Mounting Bracket firmly.3. Main Menu1. Press MENU Button in standby mode, the date/time page will be showed. (thedate/time page will be closed in 1 minute if no operation)2. Press MENU Button again, main menu page will be showed.4. Basic Door Release Operation1. Press CALL button on outdoor station, theMonitor rings, at the same time, the screendisplays the visitor image.2. Press TALK Button on monitor, you cancommunicate hands free with the visitor for 90seconds.After finishing communication,press"TALK" button again to end the communication.If nobody answers the phone, the screen will beturned off automatically after 30 seconds.3. During talking state, Press UNLOCK Button to open the door for the visitor.4. When the monitor is in standby mode, press MONITOR Button(or select Monitor... item on main menu page), The screen can display the view of outside. If multi door stations are installed, select Manual Monitor item to enter camera switch mode. Select Camera 1 ... item, the screen will display the image from the first door camera.Similarly. Select Camera 2 ... item to choose the second one. Select Camera 3 ... item to choose the third one. Select Camera 4 ... item to choose the fourth one. (Press"MONITOR" button again to end monitoring.)5. Intercom FunctionWhen the monitor is in standby mode, press CALL Button to enter Intercom Function page(or select Intercom item on main menu page). Use ▲ / ▼ Button to move upward / downward to select the item you want, press MENU Button to enter.1. Intercom Call : User in one apartment can call other apartments in the system. the namelist will be created automatically by the system. Selete a name on the screen then press MENU button or CALL Button to dial.(Note:1. Press "MENU or CALL " button again to redial.2. Press "TALK" button to cancel the call.3.The DIP switches code of each monitor must set different.)2. Inner Call : If multi Monitors are installed in the same apartment, select Inner Call, all the other Monitors will ring at the same time, whichever Monitor answers the call, conversation is started.and the other monitors will stop ringing at the same time.(note:the DIP switches setting of all monitors must be same. )3. Direct Dial Guard unit : A Monitor can be assigned as Guard Unit Monitor; when the Guard Unit Monitor answers the call, conversation with the guard person is started..6. Basic Setup Instructions Ring Tone SettingsSelect User Setup item on main menu page to enter setup page.Select Door Station Call Tone , Inercom Call Tone or DoorBell Tone item, There are 12 pieces ring tones can be e / Button to select last/next ring tone, press MENU button to save and exit.Door Station Call Tone:set the ring tone calling from outdoor station. Intercom Tone:set the ring tone calling from other apartments. DoorBell tone:set the ring tone calling from door bell.7. Date and Time SettingSelect User Setup item on main menu page to enter setup page,then use ▲ / ▼ button to select Clock... item. Input date and time by pressing ▲ / ▼ Button to increase / decrease the value; use / Button to select last/next digital. After finish, press MENU Button to confirm andreturn last page.8. Monitor Time settigSelect Manual Monitor item on main menu page, then select Monitor Time Set... item. Use ▲ / ▼ Button to increase / decrease the value; After finish, press MENU Button to confirm and returnlast page.Select User Setup item on main menu page to enter setup page,then select Next Page item and press MENU button to enter User Setup 2 page,select Restore to default item and press MENU button,a message will be asked to confirm the restore operation.Press Menu button again ,All settings will be restored to default.(Note that the restore to default operation will not change the time setting and the datas.)9. Restore to Default 10. Monitor Installation SettingCode Number:[0000]1. Press button on main menu page to enter about information 2. Press UNLOCK button and hold for 2 s. 3. I n p u t 4 d i g i t s n u m b e r according to the following e▲ /▼ button to increase/decrease the value, use / button to select the digit.Press MENU button to save&exit.A Monitor can be assigned as Guard Unit Monitor; when the Guard Unit Monitor answers the call, conversation with the guard person is started..The code number of 8004 is used to set the monitor as a guard unit monitor and 8005 is used to cancel this function.How to set the monitor as a Guard MonitorHow to set the monitor panel onIn default mode,when receive a calling,the master and slave monitors will ring at the same time,and just the master monitor can display the image while the slave monitors can not.But the settings can be changed,you can set the master monitor and all the slave monitors to panel on at the same time when receiving a call, just input the code number of 8006 on each slave monitor.How to set the unlock parameterThere are two unlock modes: 1.power-on- to-unlock type:unlock mode=0(by default) 2.power-off-to-unlock:unlock mode=1.The code number of 8010 is used to set the unlock mode to 0The code number of 8011 is used to set the unlock mode to 1Unlock mode:Note:1. During talking or monitoring state, UNLOCK button,two unlock icons will be showed. Use▲ /▼ button to select the item you want, and press UNLOCK or MENU button to release the corresponding door,select item to exit.2. Restore to default operation will not chang the parameters setting.The unlock time can be changed by yourself at any time.it can be set from 1 to 9 seconds.The code number from 8021 to 8029 are used to set the unlock time to 1~ 9 seconds.The monitor can be set to control 2 locks while you should set the unlock2 item to "on " state.The code number of 8015 is used to set the unlock2 off that it can only control one lock.The code number of 8014 is used to set the unlock2 on that it can control two locks.Unlock time:2 locks controlHow to set the menu languageThe monitor can support multi languages and it is so simple and fast, just input the corresponding language code on monitor.The language code number are as follows:8101: English 8102: French 8103: Spanish 8104: Italian 8105: German 8106: Dutch 8107: Portuguese 8108: S-Chinese 8109: T-Chinese 8110: Greek 8111: Turkish 8112: Polish 8113: Russian 8114: Slovakia 8115: Hungray 8116: Czech Note:the monitor can only support 4 types of languages.English,French,Spanish and German are default.But you can customize any 4 languages by yourself.The language which is unavailable will be set to English in default.How to set the slave monitor addressMaximum 4 monitors can be connected in one apartment,one master monitor together with 3 slave monitors, so you should set the address correctly.(note:must have one monitor to be set as master monitor)The code of 8000 is used to set the master monitor.The code of 8001 is used to set the first slave monitor .The code of 8002 is used to set the second slave monitor .The code of 8003 is used to set the third slave monitor .The system offers two methods of date and time.The code number of 8008 is used to set the date format as month/date/year The code number of 8009 is used to set the date format as date/month/year The code number of 8012 is used to set the time format as 12 hour system The code number of 8013 is used to set the time format as 24 hour systemHow to set date and time format11. Screen and V olume AdjustmentDuring monitoring or talking, press MENU Button,the ADJUST MENU will be displayed.Use ▲ / ▼ Button to select the adjustment item; use / Button to decrease / increase the value.1. The first item is Scene mode selection: Total4 screen modes can be selected in sequence:Normal, User, Soft and Bright. Whenever youmodify Brightness or colour, Scene item will beset to User mode automatically.2. The Brightness and Colour item is for the imagequality setting, adjust the value to get the bestimage you like.3. The Ring V olume and Talk V olume items are ringtone and talking volume adjustment.4. Note that all the modifications will be done immediately after the operation. Press"MENU" button to quit the adjust page.12. Specification●●Power●supply●for●indoor●monitor:●●●DC●24V●●●Power●consumption:●●●Standby●0.5W;●Working●status●5W●●Monitor●screen:●●4●Inch●color●LCD●●Display●Resolutions:●●320(R,●G,●B)●x●240●pixels●●Video●signal:●●1Vp-p,●75Ω,●CCIR●standard●●Wiring:●●2●wires,●non-polarity●●Dimension:●●199(H)×135(W)×23(D)mm9 NoteDT-ENG-25D4-V1 The design and specifications can be changed without notice to the user. Right to interpret and copyright of this manual are preserved.。
佳乐A5可视楼宇对讲系统简易操作说明
A5系统简易设置操作说明➢单元主门口机地址设置：在单元主门口机上电10分钟内，面板键盘上依次输入“1#0595#”+“楼栋号”+“单元号”+“#”；可设置或更改此主门口机相应的楼栋号及单元号。
（注：“楼栋号”选择范为01~99；“单元号”选择范围为1~9。
）➢单元副门口机地址设置：在单元副门口机上电10分钟内，面板键盘上依次输入“1#0595#”+“楼栋号”+“0”+“副机号”+“#”；可设置或更改此副门口机相应的副机号。
（注：“楼栋号”选择范为01~99；“副机号”选择范围为2~9。
）➢小区围墙机地址设置：在小区围墙机上电10分钟内，面板键盘上依次输入“1#0595#”+“小区入口号”+“#”；可设置或更改此小区围墙机相应的入口号。
（注：“小区入口号”选择范围为1~9。
）➢室内机地址设置：①在单元门口机上依次输入“2＃2110999＃”，门口机显示“CCFF”进入室内机地址编码状态；②室内机按“M”键，可与门口机进行通话，门口机显示此室内机旧的地址号后显示“. . . .”；③在门口机上输入所要编入的“室内机地址号”＋“＃”，室内机听到“吡吡”声，在5秒内再按室内机的“M”键；⑤室内机按免提键或者挂机后，室内机地址设置完成，室内机退出编程状态；⑥门口机上按“*”键，门口机退出室内机地址设置状态。
（注：“室内机地址号”编码为“楼层号”+“房间号”，“楼层号”选择范为1~99；“房间号”选择范为01~99；另外，带数字键盘的智能型室内分机，可以在键盘上输入“*2110999#”+“室内机地址号”+“#”，设置或更改此室内机地址号。
）➢单元门口机门岗密码开锁：在单元门口机上依次输入“3#”+“6位门岗密码”+“#”。
➢单元门口机门岗密码更改：在单元门口机上依次输入“0#”+“6位旧门岗密码”+“#”+“6位新门岗密码”+“#”。
➢单元门口机开启用户密码开锁功能：在单元门口机上依次输入“5#”+“房间号”+“#”+“6位门岗密码”+“#”。
楼宇对讲维修方案
楼宇对讲维修方案
楼宇对讲系统作为保障居住安全的最后一道屏障，被人民喻为居家生活的“守护神”。
不但能保障居住安全，还能给居家生活带来无数方便。
但是只有使系统时刻处于良好的工作状态，才能达到有效使用目的。
要使设备处于完好的工作状态，除日常的维护保养外做好售后服务十分重要。
本公司具有多年的技防设施销售、安装、维修、维护等经验。
拥有一批经验丰富的技术服务人才，以保证我们的服务质量。
一、方案实施；
检查
由工程技术员组织对楼宇对讲系统进行下列功能检查，并填写《楼宇对讲系统保养记录表》。
测试楼宇对讲系统控制部分工作电压是否正常。
对单元门口主机进行测试，检查面板按钮是否灵敏、夜光照明是否正常。
检查单元门口主机板，查看外接线是否固定良好。
检查闭门器闭关情况，检查其传动机构是否正常，调整闭门速度、力度。
调整门锁灵敏度。
2检查单见附表1、
二、报价
单次式维修损坏设备
1、维修方法
对损坏的设备进行更换零件维修，收取维修费和人工费；每次根据不同设备的损坏程度，收取相应的零件费和人工费。
对未能修好的设备不收取任何费用。
2、收费方式见附表2、
全年式维护保修
1、维修方法
对损坏的设备直接更换新设备，更换的新设备收取设备费和安装调试费，对新设备进行一年的免费维护保修，其间属新设备故障的维修维护不收取任何费用，对未更换的设备日后维修按台收取维修费和零件费。
2、收费方式见附表
3、
附表1、
楼宇对讲系统设计现场勘察记录表。
楼宇对讲系统电路分析与维修-楼宇对讲系统原理图
楼宇对讲系统电路分析与维修-楼宇对讲系统原理图1.楼宇对讲系统电路分析与维修不少小区的住户，为开启防盗门方便，设有楼宇对讲系统。
由于楼宇对讲系统大多不提供电路图，给楼宇系统的维修造成困难，笔者维修了几套楼宇对讲系统，弄清楚了系统工作原理，对照电路板实物，画出其电路原理图和接线图，并对其工作原理进行简要分析，供维修时参考。
一、楼宇系统的结构常见的楼宇对讲系统有直按式对讲系统、数字式对讲系统、可视式对讲系统三类。
楼宇对讲系统的结构如图1所示，由主机、分机(每户一个分机，图中只象征性画出两个分机)、电控锁、电源盒和连接系统五部分构成。
整个对讲系统的工作过程是：电源盒为主机提供电源，内部设有降压充电电路和电瓶，将市电降压、整流、滤波后，向电瓶充电，市电停电时由电瓶提供电源。
主机是整个系统的核心，内部设有电源控制电路、呼叫电路、对讲电路、视频电路、开锁电路等，通过呼叫线、送话线、受话线、视频线、开锁线、地线等连接线与用户分机连接。
来客要进入楼内，先按防盗门主机上的用户编号按键，该住户分机的振铃响起，住户摘机后通过对讲系统和视频系统对来人进行确认，然后按开锁键，使主机上的开锁电路动作，将防盗门的电控锁打开。
1．直按式对讲系统主机上每个住户设置一个呼叫按键，每个按键通过呼叫线与相对应的住户连接，如图1所示。
直接按该住户呼叫键即可直接呼叫住户，直观好用，但无保密功能。
该类楼宇对讲系统的连接系统，除了送话线、受话线、开锁线、地线四根共用线外，每个住户需要一根呼叫连接线，如该楼有20个住户，则需要20根呼叫线。
该类呼叫系统主机成本较低，但连接系统成本较高，且电路连接线较多，连接复杂。
2．数码式对讲系统主机上设置0～9十个数字按键，内置编码识别系统，每个住户设置一组数字编码，输入该住户的密码，才能呼叫该户，如果不知道该户编码，无法呼叫，具有一定的保密功能，避免用户被无故打扰。
该类对讲系统全部用户通过一根呼叫共用线即可与主机连接，输入数字后，编码系统识别后呼叫相应的用户。
佳乐科仪变频器说明书133页word
目录第1章序言 (4)1.1特别需要注意的事项 (4)1.2安全注意事项标志 (5)1.3警告标签 (5)1.4开箱检查 (6)1.5产品搬运 (6)1.6产品保存 (6)1.7产品保修 (6)第2章产品概述 (7)2.1JR1000综合技术指标 (7)2.2变频器铭牌说明 (8)2.3变频器系列型号 (9)2.4变频器各部件名称说明 (11)第3章安装 (11)3.1安装环境 (11)第 1 页3.2安装方向与空间 (12)3.3多台变频器安装 (12)3.4变频器外形尺寸 (12)第4章配线 (13)4.1外围设备的连线图 (13)4.2主回路接线端子图 (13)4.3主板控制端子 (14)4.4控制端子说明 (14)4.6标准连接图 (18)4.7主回路的连接 (18)4.8控制回路的连接 (20)第5章操作面板及操作方法 (21)5.1操作面板说明 (21)5.2操作流程 (24)5.3运行状态 (26)5.4快速调试 (26)5.5试运行 (28)第6章详细功能说明 (30)6.1主要功能参数 (30)6.2驱动对象参数 (39)6.3矢量控制参数 (41)6.4V/F控制参数 (42)6.5附加功能参数 (44)6.6PID控制参数 (48)6.7多段速控制参数 (51)6.8保护功能参数 (52)6.10输入端子功能参数 (59)6.11输出端子功能参数 (66)6.12人机界面参数 (68)6.13485通讯参数 (73)6.14补充参数项 (75)第7章 MODBUS通讯协议 (77)7.1协议内容 (77)7.2应用方式 (78)7.3总线结构 (78)7.4协议说明 (78)7.5通讯帧结构 (79)7.6命令码及通讯数据描述 (82)第 3 页第8章故障对策 (96)8.1变频器故障诊断和纠正措施 (96)8.2电动机故障和纠正措施 (100)第9章保养与维护 (102)9.1基本维护和检查方法 (102)9.2定期检查项目 (103)9.3变频器易损件更换 (104)9.4变频器的保修 (104)第10章周边设施选用及配置 (104)10.1制动电阻配置表 (104)10.2断路器、电缆、接触器规格 (107)10.3输入交流电抗器、输出交流电抗器、直流电抗器规格 (108)第12章附录 (110)功能参数简表 (110)第1章序言非常感谢您使用JR1000 系列通用矢量变频器！1.1特别需要注意的事项1、在安装本变频器时，请用规定的螺丝固定安装在金属板上！2、实施接线前，务必切断电源！3、变频器内部的电子元件对静电敏感，因此不可将异物置入变频器内部或用手触摸主电路板及元件！4、切断交流电源后，变频器内部部分器件仍有高压余电，请勿触摸内部电路及零件，以防电击！5、变频器调速接地端子务必正确可靠接地！6、绝不可将变频器输出端子接到电源！7、在长时间不使用时，请务必切断电源！1.2安全注意事项标志标志标志意义标志说明危险指出潜在的危险情况，如果不避免，可能会导致人身伤亡！警告指出潜在的危险情况，如果不避免，可能会导致人身轻度或中度的伤害和设备损坏。
佳乐对讲系统维修手册
●检查单元隔离器与管理机间视频连线是否错接、开路或与它线短路。
不能开锁
密码开锁显示ERR2
●查看门口机开锁提示是否正常，以判别是门口机或室内机出现问题.
●检查电锁线路连接是否正常。
●检查开锁时L+与L—间瞬间是否有DC12V输出。
●检查电锁线圈等是否本身有问题，或机械部件卡死。
2：检测按键板上显示译码驱动电路（74LS138），位移寄存器（74LS164）；无显示可能74LS138坏,字符显示不全可能74LS164坏
3：12MHZ晶振是否正常工作
门口主机按键操作不灵
1：主机死机（断电1分钟后再上电看是否能正常工作)
2:可能某一按键接触不灵或键盘扫描插座接触不好
3：对应键盘扫描主机芯片89C51接口有问题
门口主机不能呼叫
用户分机
1：主机有无工作，工作指示灯是否亮，否则检测如下:
2：系统电源输出是否正常+与-之间是否为DC15V。
3：能提机，不能对讲或没叮咚音，则发码管9014或7404损坏
4:若9014正常则往前推，可能驱动电路9013或9012
三极管有坏。
5：主机死机（并啸叫),则断电后上电复位即可
检测稳压管是否有问题（LM317）或电池失效
后备电源带不起负载
1:电池没充电，或继电器没动作
2：充电电路相关元件的问题,导致无法充电
DH—999系统维修手册
可能发生现象
分析故障原因及排除方法
单元门口主机DH-999—C
门口主机不能呼叫
用户分机
1：主机有无工作，显示，按键音，若正常则检查如下;
2:系统电源输出是否正常S1与S3之间是否为DC6V。
起亚2007-2012款新佳乐电子版说明书CH7
发动机室 / 7-2保养服务 / 7-4车主保养 / 7-6周期保养时间表 / 7-8周期保养项目的说明 / 7-15发动机机油 / 7-19发动机冷却水 / 7-20制动器和离合器油 / 7-23动力转向油 / 7-24自动变速器油 / 7-25喷水器液 / 7-27驻车制动装置 / 7-27燃油滤清器 / 7-28空气滤清器 / 7-29空调滤清器/ 7-31雨刮器刮片 / 7-33蓄电池 / 7-35车辆保养轮胎和车轮 / 7-38保险丝 / 7-48灯泡更换 / 7-58外观保养 / 7-64废气排放控制系统 / 7-70汽油发动机1. 发动机冷却水储液箱2. 发动机机油加油口盖3. 制动油储油箱4. 空气滤清器5. 保险丝盒6. 负极蓄电池端子7. 正极蓄电池端子8. 自动变速器油油尺*9. 散热器盖10. 发动机机油油尺11. 动力转向油储油箱12. 挡风玻璃喷水器储液箱* : 如有配备※实际发动机盖可能与图示不同。
OUN077001L G010000AUN柴油发动机1. 发动机冷却水储液箱2. 发动机机油加油口盖3. 制动油储油箱4. 燃油滤清器5. 空气滤清器6. 保险丝盒7. 负极蓄电池端子8. 正极蓄电池端子9. 自动变速器油油尺*10. 散热器盖11. 发动机机油油尺12. 动力转向油储油箱13. 挡风玻璃喷水器储液箱* : 如有配备※实际发动机盖可能与图示不同。
OUN007003G060100AUN检查发动机机油量1. 把车辆停在平坦地面上。
2. 起动发动机并让发动机达到正常工作如果油量靠近或在“L”位置，应补充机油直到油量到达“F”位置，千万不要过量。
使用漏斗协助注入新机油以免机油溅洒OUN056004OUN057006OUN056007检查所有冷却系统软管和加热器软管的连接和状态，若有凹陷或变形则更换。
发动机冷却时，冷却水箱中的冷却水量应添加到冷却水箱侧面的F和L标记之间。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
系统
3:对应键盘扫描主机芯片89C51接口有问题室内对讲分机DH-999A-G
用户分机不通话
1:检查手柄插座是否接触不良；检查手柄咪头是否坏
2:检查手柄听筒提机是否有信令音，若无则喇叭或通话电路有问题，如JRC4558第8脚有无供电DC12V
3：检测喇叭藕合电容是否坏或功放LM386、通话电路LM358有无工作，检测LM386第6脚供电DC12V第5脚输岀DC6V检测LM358 第8脚供电12V。
4:检查S2是否接触良好
系统通话噪声大1 :检查系统布线材粗细以及是否系统电源干扰引起2:检查系统是否受外界干扰（如跟其他系统同管布线）3:是否话筒（MIC）变质
4:检测滤波电容2200卩F/25V , 1000卩F/25V
用户分机能报警但不能响应门口主机呼叫
1:检查分机S3电压在被呼叫是否有无变化，否则检测分机发码S8050检测有无击穿
2:检测对应分机解码电路LM393有无问题
功能按键操作不灵检测对应的按键是否接触不好系统电源DH-1000-U
电源无电压输出1 :交流保险管是否坏或交流变压器是否有交流输岀
2:桥式整流后是否有DC32V输岀，以及稳压后有无DC18V输岀3:检查是否负载过多、电流过大产生保护，需卸去负载
有电压带不起负载检测稳压管是否有问题（LM317）或电池失效
后备电源带不起负载1:电池没充电，或继电器没动作
2:充电电路相关元件的问题，导致无法充电
系统维修手
册？？？？??
可能发生现象分析故障原因及排除方法
单元门口主机DH-999-C
1:主机有无工作，显示，按键音，若正常则检查如下；门口主机不能呼叫2:系统电源输岀是否正常S1与S3之间是否为DC6V 用户分机3:输岀信号线S2电压有无跳变，没有则发码三极管
??8050 烧坏。
系统维修手册。
