声控延时照明灯电路的原理
声光控延时开关的原理
声光控延时开关的原理
声光控延时开关的原理是利用声音信号和光强信号来判断开关的启动和延时时间。
在声光控延时开关中，主要使用声音传感器和光强传感器来监测环境的声音和光线强度。
当环境中的声音信号超过设定阈值时，声音传感器会输出一个电信号，表示有声音触发了开关。
而光强传感器则可以检测环境的光线强度，当光线强度低于或高于设定的阈值时，会输出对应的电信号。
当声音传感器和光强传感器同时检测到满足设定阈值的信号时，延时电路会开始工作。
延时电路一般由定时器或集成电路实现，它的作用是在声音和光强信号满足条件后以一定的延时时间再进行动作。
延时时间可以通过调节电路中的电阻、电容或设置定时器的参数等方法来实现。
延时时间的长短可以根据实际需要进行调整，以满足不同场合对延时的要求。
延时电路完成延时后，会输出一个电信号来控制开关的启动或断开。
通过这种方式，声光控延时开关可以根据环境的声音和光线情况，在满足条件后延时一段时间再进行动作，从而实现对开关的控制。
总的来说，声光控延时开关利用声音传感器和光强传感器来监测环境的声音和光线情况，并通过延时电路控制开关的启动和延时时间，从而实现智能化的控制功能。
声控灯电路原理
声控灯电路原理
声控灯电路的工作原理是利用声控信号检测人体发出的声音，当人发出的声音达到一定强度时，光控电路就自动接通电源。
根
据这一原理，当有人在房间内说话时，控制灯的电路就不工作。
当人离开房间后，灯又自动点亮。
这就是声控感应灯的工作原理。
声控灯电路主要由三部分组成：声控管、声控元件和发光二
极管等组成。
其工作原理是：当人在房间内说话时，通过检测人
发出的声音强度来判断是否有人，进而控制灯泡亮与不亮。
声控管
声控管是一种发光器件，其结构为两个发光二极管组成的灯座。
其中一个发光二极管作为控制部分，另一个作为检测部分。
声控管的发光特性与它的工作电压有关，一般选用三极管组
成灯管的正向导通部分，其发射电流约为70mA左右。
因此在实
际应用中应根据被控电路电压大小来选择声控管的工作电压，一
般选用3V左右。
声控管
声控管是一种低功率发光器件，其工作电流仅为20~30mA，
其发射功率约为0.38~0.85W。
—— 1 —1 —。
简易声光控延时照明灯电路
声光控延时制路灯课程设计学院：专业：班级：姓名：同组者：指导教师：设计时间：一、实验名称：声光控延时制路灯二、内容摘要：设计一个声光控制延时电路，延时部分采用555的单稳态性质，这样便于控制延时时间，使其光线很暗并且有声音触发时灯才亮。
三、设计指标：设计一个声光控制开关，用声音和光照同时控制，当光线很暗的时候有声音触发就打开开关（控制一个6v/100mA小灯泡负载），开关延迟时间在5-15秒之间可以调整。
当光线较强的时候声控不起作用。
四、系统框图与方案选择系统框图：方案一：电路图如下电路原理说明：CON2接6V 直流电压VCC ，555定时器接成单稳态触发器。
当MK 受到声音信号触发时会产生一个较微弱的电信号，电信号通过三极管VT1反向放大到达555定时器的2脚；由于没声音信号触发时2脚电压约高于VCC/3，处于高电平，此时由于声音信号的作用使555定时器2脚电压变成低电平，使555定时器翻转；同时当光敏电阻处于黑暗时，光敏电阻阻值增大，555定时器4脚电压升高变成高电平。
当上述2个条件同时满足时，555定时器3脚输出端的小灯泡（LED ）被点亮。
设计好555定时器6、7脚接的滑动变阻器VR3和电容C5的参数就可以调节小灯泡（LED ）亮的时间的长短。
方案二：VCC电路原理说明：CON2接6V 直流电压VCC ，555定时器接成单稳态触发器。
当MK 受到声音信号触发时会产生一个较微弱的电信号，电信号通过三极管U1反向放大到达三极管U1的E 脚。
当光敏电阻处于白天时，由于电阻很小，相当于U2的4脚接地，U2不能工作，当光敏电阻处于黑夜时；光敏电阻阻值增大，4脚高电平，U1放大，即声音信号被反向放大后到达555定时器的2脚使555定时器工作，3脚的小灯泡（LED ）被点亮。
设计好555定时器6、7脚接的电阻R5和电容C5的参数就可以调节小灯泡（LED ）亮的时间的长短。
方案一与方案二比较：两个方案都可以达到设计的目的，由于在方案二中，可可以通过滑动变阻器R10调节分压，使2角的电压刚好达到1/3Vcc ，故采用方案二。
声控灯设计电路原理
声控灯设计电路原理声控灯是一种可以根据声音的大小来控制灯的亮度或开关状态的装置。
它可以根据环境中的声音强度来智能地调节灯光的亮度，提供更舒适的照明条件。
声控灯的原理是利用声音传感器来检测环境中的声音信号，然后将信号传递给控制电路，控制电路根据声音信号的强弱来调节灯光的亮度或开关状态。
声音传感器通常使用电容微型麦克风或压电麦克风。
当声音波动进入麦克风时，麦克风会将声音转换成电信号。
这个电信号的强度与声音信号的强度成正比。
该电信号被放大器放大，并经过滤波电路，以去除不需要的信号干扰。
放大后的电信号通过比较器进行比较，以确定声音信号的强弱。
比较器可以是一个基于运算放大器的电路，它将输入信号与参考电压进行比较，并产生一个输出信号。
输出信号经过滤波器和数字处理电路进行滤波和预处理，以获得稳定的控制信号。
滤波器用于去除高频噪声，数字处理电路用于对信号进行处理和分析。
控制电路根据声音信号的强弱来控制灯光的亮度或开关状态。
它可以通过控制电源电压或改变灯的电流来调节灯光的亮度。
当声音信号的强度较大时，控制电路可以增加灯的亮度。
当声音信号的强度较小或没有声音时，控制电路可以减小灯的亮度或将其关闭。
控制电路通常由微控制器或专用集成电路实现。
微控制器可以根据预设的逻辑和算法来控制灯光的亮度和开关状态。
它可以根据不同的环境和用户需求进行自适应调节，提供更智能的照明效果。
1.声音传感器将声音信号转换成电信号。
2.放大器放大声音信号，并经过滤波电路进行滤波。
3.比较器比较声音信号的强弱并产生输出信号。
4.输出信号经过滤波器和数字处理电路进行滤波和预处理。
5.控制电路根据输出信号来调节灯光的亮度或开关状态。
6.微控制器或专用集成电路实现控制电路的功能。
声控灯的设计需要考虑的因素包括灵敏度、滤波、响应时间和稳定性等。
通过合理的电路设计和算法优化，可以实现高效、稳定和智能的声控灯系统。
声控延时灯原理范文
声控延时灯原理范文控制电路是声控延时灯的核心部件，它接收声音感应器传来的信号，并对信号进行处理。
在无声音信号时，控制电路会将灯关闭，以节省能源。
当感应器接收到声音信号时，控制电路会判定是否超过设定的灵敏度阈值，如果超过，则认为需要点亮灯具。
在灯具方面，声控延时灯使用的是LED灯，因为LED灯具有高亮度和低功耗的特点。
当控制电路判定需要点亮灯时，会通过电路控制LED灯的亮度。
而延时功能则通过延时电路实现。
当声音信号持续存在时，控制电路会启动延时电路，延迟关闭灯具。
用户可以根据自己的需求设定延时时间，以便在没有声音时也能保持灯的亮度。
通常，声控延时灯的延时时间可以调节，在几秒到几分钟之间。
声控延时灯有着广泛的应用。
首先，它可以用于户外照明。
在夜晚漆黑一片的情况下，当有人经过时，声控延时灯能够感应到声音信号，并亮起灯光，提供更好的照明效果。
其次，它也可以应用于室内照明，例如走廊、楼梯等需要照明的区域。
当有人走过时，声控延时灯能够自动亮起，提供足够的光线，确保用户的安全。
此外，声控延时灯还可以应用于公共场所，如停车场、办公室等，通过感知声音信号实现智能照明，节省能源。
综上所述，声控延时灯的原理是通过声音感应器感知声音信号，控制电路对信号进行处理，并控制LED灯的亮度。
延时功能则通过延时电路实现。
声控延时灯不仅具备节能环保和智能控制的特点，还有广泛的应用场景。
通过使用声控延时灯，我们可以提高照明效果，提供更好的用户体验。
同时，它也符合现代社会对于绿色环保和智能化的重要需求。

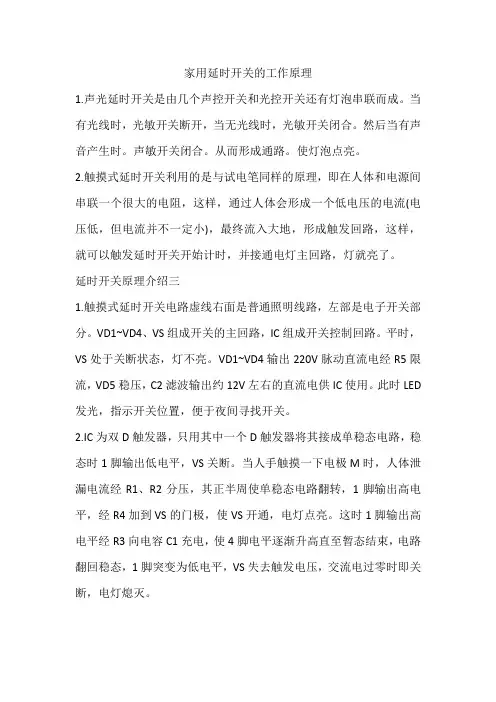

家用延时开关的工作原理
家用延时开关的工作原理
1.声光延时开关是由几个声控开关和光控开关还有灯泡串联而成。
当有光线时，光敏开关断开，当无光线时，光敏开关闭合。
然后当有声音产生时。
声敏开关闭合。
从而形成通路。
使灯泡点亮。
2.触摸式延时开关利用的是与试电笔同样的原理，即在人体和电源间串联一个很大的电阻，这样，通过人体会形成一个低电压的电流(电压低，但电流并不一定小)，最终流入大地，形成触发回路，这样，就可以触发延时开关开始计时，并接通电灯主回路，灯就亮了。
延时开关原理介绍三
1.触摸式延时开关电路虚线右面是普通照明线路，左部是电子开关部分。
VD1~VD4、VS组成开关的主回路，IC组成开关控制回路。
平时，VS处于关断状态，灯不亮。
VD1~VD4输出220V脉动直流电经R5限流，VD5稳压，C2滤波输出约12V左右的直流电供IC使用。
此时LED 发光，指示开关位置，便于夜间寻找开关。
2.IC为双D触发器，只用其中一个D触发器将其接成单稳态电路，稳态时1脚输出低电平，VS关断。
当人手触摸一下电极M时，人体泄漏电流经R1、R2分压，其正半周使单稳态电路翻转，1脚输出高电平，经R4加到VS的门极，使VS开通，电灯点亮。
这时1脚输出高电平经R3向电容C1充电，使4脚电平逐渐升高直至暂态结束，电路翻回稳态，1脚突变为低电平，VS失去触发电压，交流电过零时即关断，电灯熄灭。
声光控延时开关电路板原理
声光控延时开关电路板原理声光控延时开关电路板原理：声光控制延时开关主要由声控开关、光控开关、延时电路几部分组成。
声控是通过柱极体话筒采集声音，并产生脉冲信号。
光控电路则是由光敏电阻控制，光敏电阻在有光和无光状态下电阻阻值差距很大，能产生高低电平及通过逻辑器件控制电路。
延时电路则是由电阻和电容组成的充放电电路组成，通过电容的充放电来实现的。
最常用的延时电路是555，靠外接电容和电阻来控制时间，计算容易，缺点是延时时间不能很精确。
声光控制指通过利用声音以及光线的变化来控制电路实现特定功能的一种电子学控制方法。
声光控制延时节电电路包括声控，光控传感元件，放大器和由555构成的单稳态延时电路及降压整流电路。
它是一种内无接触点，在特定环境光线下采用声响效果激发拾音器进行声电转换来控制用电器的开启，并经过延时后能自动断开电源的节能电子开关。
广泛用于楼道、建筑走廊、洗漱室、厕所、厂房、庭院等场所，是现代极理想的新颖绿色照明开关，并延长灯泡使用寿命。
简单实用的声光控开关这种声光控延时开关不仅适用于住宅区的楼道，而且也适用于工厂、办公楼、教学楼等公共场所，它具有体积小、外形美观、制作容易、工作可靠等优点，适合广大电子爱好者自制。
一、电路的工作原理声光控延时开关的电路原理图见图所示。
电路中的主要元器件是使用了数字集成电路CD4011，其内部含有4个独立的与非门D1～D4，电路结构简单，可靠性高。
顾名思义，声光控延时开关就是用声音来控制开关的“开启”，若干分钟后延时开关“自动关闭”。
因此，整个电路的功能就是将声音信号处理后，变为电子开关的开关动作。
明确了电路的信号流向后，即可依据主要元器件将电路划分为若干个单元，由此可画出图2所示的方框图。
结合图2来分析图1。
声音信号（脚步声、掌声等）由驻极体话筒BM接收并转换成电信号，经C1耦合到D3进行电压放大，与非门D3此时是一个放大电路，放大的信号送到R3的一端，R3、构成分压电路，并接到控制门D4的脚，作为声控信号。
cd4011声光控电路图详解(延时开关电路)
声光控电路图详解（延时开关电路）
集成电路CD4011是一个包含4个与非门的CMOS
2个输入端一个输出端。当两输入端有
0，输出就为0。只有当输入均为1时，输出才
1。当两个输入端都为0时，输出是1。
本文主要介绍CD4011制作的声光控延时开关电路，分
一、电路的工作原理
声光控延时开关的电路原理图见图1所示。电路中的主
充满电后只向r8放电，当放电到一定电平时，经与非门
、vd4输出为低电平，使单向可控硅截止，电子开关断
二极管vd1～vd4将交流220v进行桥式整流，变成脉动
r1降压，c2滤波后即为电路的直流电源，为
、vt、ic等供电。
原理图：
线路板图：
用声光控延时开关代替住宅小区的楼道上的开关，只有
IC1损坏等造成的。检修时，在有声音
1的2端是否为高电平，在无光时测量与
1的1端是否为高电平。若不是高电平说明故障在相应
IC1的逻辑关系是
（5）白天和晚上白炽灯EL均长亮。其原因一般是双向
T2被击穿。检修时，断电后用万用表的电阻挡测量
两个阳极之间的电阻，若在1KΩ以下，则说明双向可控
T2已经被击穿，应更换。
，这时表针无读数，然后用黑表笔
k，这时表针有读数，黑表笔马上离开控制极
这时表针仍有读数（注意触控制极时正负表笔是始终连接
它的测量方法是：用r&TImes;100档将红表笔接
s、黑表笔接d，这时用口对着驻极体吹气，若表针
625a型，有光照射时电阻为20k以下，无光时电
100mq，说明晚上白炽灯EL经常误触发而发光。这一般是声音
1）进行相反调整。
（3）白天有声音时白炽灯EL便亮。这是光信号输入电
声光控延时开关工作原理
声光控延时开关工作原理
声光控延时开关是一种利用声音或光线触发的延时开关。
它的工作原理基于声音或光线的传感技术和延时控制电路。
工作原理流程如下：
1. 传感器感知声音或光线：声光控延时开关通常配备有声音传感器或光敏器件，用于感应环境中的声音或光线。
2. 传感器转换信号：传感器将感应到的声音或光线转换为电信号。
声音传感器通常使用麦克风将声音转换为电压信号，光敏器件则使用光电二极管将光强度转换为电信号。
3. 信号放大和处理：转换后的电信号经过放大电路进行信号放大，将信号幅度调整到适合之后的电路处理范围。
4. 延时控制电路：经过处理的信号进入延时控制电路，该电路通常由计时器、计数器和触发器等组成。
计时器用于设置延时时间，计数器用于记录经过的时间，触发器用于控制开关的状态。
5. 开关控制：当延时时间达到设定值时，触发器通过控制开关组件，将开关状态由关闭变为打开或由打开变为关闭。
6. 延时结束：延时时间结束后，开关状态将保持不变，直到下一次声音或光线触发。
通过上述的工作原理，声光控延时开关能够实现在声音或光线出现后一定时间内开关状态的控制，广泛应用于自动控制、照明、安防等领域。
声控延时照明灯电路的原理
声控延时照明灯电路的原理当今世界在以电子信息技术为前提下推动了社会跨跃式的进步，科学技术的飞速发展日新月异带动了各国生产力的大规模提高。
由此可见科技已成为各国竞争的核心，尤其是电子信息技术更显得尤为重要，在国民生产各部门电子信息技术得到了广泛的应用。
曾经不被人们所重用的如声音，光等如今在电子信息技术方面都得到了广泛的应用，尤其是光能更是人们有待开发的具大的能源宝库。
电子信息技术发展的主要目标是实现高度智能化，在减少以至不需要人为干预下使机器能独立处理各种工作。
智能化照明电路也是如此，如我们所熟知的走道照明电路其智能化实现方法是利用了声学·光学·电子学·原理的综合；而马路上的路灯是应用了光学的原理；另一个我们所知的交通系统红绿灯则是采用了电子学中计数器的原理。
可见原理不同电路所实现的功能也不尽相同，以下将对其进行逐一分析。
声控照明电路声音是我们最为熟知的。
人与人需要用声音去交流，机器运转发出声音，动物会发出声音等等。
然而发此宝贵的资源却被我们忽视了很长时间，如今留给我们的就是怎样合理高效的利用这一资源。
以前人们在设计电路时只求一个‘用’字，只要能用就万事大吉了，所以我们常见的电路都有很多开关如照明电路要让它工作我们必须机械地去控制它，这对于当今社会各种各样的智能化建筑如智能办公楼，智能化公寓等是非常不实用的；在这种情况下声音就派上了用场，声控作为智能化电路的一部分是一可缺少的；然而要实现声控也不是一件容易的事，因为声音是一模拟量且非电信号无法在数字电路中使用，所以我们在设计声控电路时就面临怎样把模拟量转化为数字量，把声音信号转化为电信号的问题。
要解决这个问题我们可以设计一个类似于‘窃听器’的接收设备专门用来接听声音信号并将声音信号转化为电信号转送到下一级电路。
但是作为声控电路对声音信号的要求既不能太强也不能太弱，太强声控难以实现；而太弱电路结构复杂也难以实现，所以最好是能接收到如人的讲话声，脚踏地板声。
声光控led灯电路原理
声光控led灯电路原理
声光控LED灯电路的原理是结合声音感应和光线感应两种技术，以实现自动控制LED灯在特定环境条件下的开关功能。
以下是其基本工作原理：
1. 声音感应：电路中包含一个声音传感器（通常为麦克风或者压电陶瓷元件），当环境中的声响达到预设的触发阈值时，声音传感器会将声音信号转换成电信号。
2. 光线感应：电路内还设有光敏电阻或光敏二极管等光线感应元件，它们能够根据周围环境光线强度的变化而改变自身的阻值或电流输出。
白天或光线充足时，光敏元件阻值较低，导致电路处于非触发状态。
3. 延时控制：当夜晚来临或者环境光线低于预设阈值时，光敏元件使得电路进入待机状态。
此时，若有足够响度的声音出现，声音传感器检测到并转化为电信号，通过放大电路进行处理后，触发可控硅或继电器等开关元件导通，从而使LED灯点亮。
4. 延时关闭：LED灯亮起后，并不会立即熄灭，而是由电路内部的延时模块（如555定时器、单片机等）控制，在一段时间（如60秒）内如果没有新的声音触发信号，灯光就会自动熄灭，这样可以避
免因短暂噪声引发的频繁开关。
声光控延时楼道灯控制电路的安装与调试
声光控延时楼道灯控制电路的安装与调试项目描述声光控延时楼道灯控制电路是利用声波为控制源的新型智能开关，它避免了繁琐的人工开灯，同时具有自动延时熄灭的功能，更加节能，且无机械触点、无火花、寿命长，广泛应用于各种建筑的楼梯过道、走廊等公共场所。
常见的声光控延时楼道灯如图1.1所示。
图1 常见的声光控延时楼道灯知识准备1.电路原理图的识读电路原理图用于将该电路所用的各种元器件用规定的符号表示出来，并用连线画出它们之间的连接情况，在各元器件旁边还要注明其规格、型号和参数。
电路原理图主要用于分析电路的工作原理。
在数字电路中，电路原理图是用逻辑符号表示各信号之间逻辑关系的逻辑图，应注意的是，在逻辑符号上没有画出电源和接地线，当逻辑符号出现在逻辑图上时，应理解为数字集成电路内部已经接通了电源。
在图2所示的声光控延时楼道灯控制电路原理图中，CD4011为四个2输入与非门电路，其功能为有0出1，全1出0。
交流电源12V经桥式全波整流和VD2、电容C2滤波获得直流电压 1.2×12≈14.4V,经限流电阻R1，使VS稳压管有U Z =+6.2V稳定电压供给电路（灯亮时UZ有所降低），而灯泡L串于整流电路中。
白天时，光敏电阻RG阻值较小，与非门U1A的②脚（TP4）输入为低电平0态，U1A门被封锁，即不管U1A的①脚（TP3）为何种状态，U1A总是出1，U1B出0，U1C输入端（TP5）为0，U1C出（TP6）1，U1D出0，TP7为低电平，单向晶闸管VT2不导通。
在晚上天暗时，RG阻值增大，TP4为高电平1态，U1A门打开，TP3信号可传送。
若无脚步声或掌声，驻极体话筒MC无动态信号。
偏置电阻（RP2、R4和R3）使VT1的NPN三极管导通，TP3为低电平0态，则U1A出1，其余状态与上述相同，晶闸管VT2控制极G无触发信号，故不导通，灯泡L不亮。
图2 声光控延时楼道灯控制电路原理图晚上当有脚步声或掌声时，驻极体话筒MC有动态波动信号输入到放大电路VT1的基极，由于电容C1的隔直通交作用，加在基极信号相对零电平有正、负波动信号，使集电极输出端TP3有高电平动态信号为1态，因此使U1A全1出0为负脉冲，而U1B出1为正脉冲，二极管VD1导通对C3充电达5V,TP5也为1, U1C出0，U1D出1为高电平，经R7限流,在单向晶闸管VT2控制极G有触发信号使VT2导通，桥式全波整流电路中串联的灯泡L经晶闸管VT2导通，灯泡L点亮。
简易声控延时照明灯电路设计报告
简易声控延时照明灯电路一、设计任务和要求1.设计任务：设计一个简易声控延时照明灯电路。
2.设计要求：●电路通过照明灯开关对声强的感应，达到控制照明灯的亮灭。
●电路实现照明灯点亮时间t后自动关断，并且时间t可以手动调节。
●电路如果在照明灯点亮期间又有新的声源出现，照明灯应重新通电时间t。
二、设计方案原理说明设计总体框图如下所示。
它是由声强监测电路、声强信号处理电路、延时控制电路、照明灯开关电路和电源电路5部分构成。
声强监测电路的功能是利用MIC(麦克风)的特性，即当MIC接收到足够的声强时，在该电路产生谐振后输出一个微弱脉冲，从而将声音信号转换为电信号。
声强信号处理电路的功能是将声强监测电路输出的电信号进行放大和整流，从而得到一个电平信号，为控制电路作准备。
延时控制电路的功能是利用555集成电路构成可重复触发的单稳态电路，从而实现照明灯的延时控制。
照明灯开关电路的功能是实现控制电路和照明灯电路的强弱电转换。
电源电路的功能是为上述所有电路提供直流电源。
设计电路原理：声控照明电路的主要原理是利用了声学和电子学的原理即用声音传感器将声音信号转换成电信号从而推动触发器触发使电路导通工作。
作为一个智能化声控照明电路应具有以下功能：①能在声音的控制下实现电路的导通与截止。
②声音的发出应是多方面的如脚步声，物体打击声等。
③响应时间应越短越好。
为此在选择电路元器件时应选择灵敏度较高的声音传感器组成声控照明电路控制电路的前端，同时我们还要为该传感器设置传感条件如声音响度必须在20DB以上才能响应等。
中间端采用触发器构成，利用触发器不触不发，一触即发的特点去推动照明电路工作，触发器的选择也应选择灵敏度高，响应时间短的触发器如D触发器，JK触发器等。
三、主要单元电路设计(1)声强监测电路和声强信号处理电路图中所示声强信号处理电路包含两个部分，分别为信号放大电路和整流电路。
MIC的输出信号是一个十分微弱的信号，为了后续电路能够对声强信号进行处理，因此必须加入信号放大电路。
声控灯的应用和原理图讲解
声控灯的应用和原理图讲解1. 介绍声控灯的概念声控灯是一种能够根据声音或噪声信号实现开关灯的功能的照明设备。
声控灯通过检测环境中的声音信号，并根据设定的阈值来实现灯的自动开关。
它具有简单、方便、节能的特点，被广泛应用于家居照明、公共场所和办公环境等领域。
2. 声控灯的原理图讲解声控灯的工作原理基于声音传感器和开关电路的配合，下面是声控灯的基本原理图：•声音传感器（声波传感器）：将环境中的声音信号转换为电信号。
•比较器：对声音信号进行放大和处理，并与设定的阈值进行比较。
•时钟电路：控制比较器的工作时间和延迟时间。
•开关电路：根据比较器输出的电信号来控制灯的开关。
3. 实现声控灯的电路设计步骤3.1 调试声音传感器首先，将声音传感器正确连接到电路中，并进行调试。
根据传感器的规格书，连接传感器的正负电源和输出脚到电路中。
3.2 设计比较器电路根据声音传感器提供的电压输出信号，设计一个比较器电路。
该电路将根据设定的阈值来决定灯的开启和关闭。
具体步骤如下： - 连接声音传感器的输出脚到比较器电路的输入脚。
- 设计一个基准电压供应给比较器，用于设定阈值。
- 设定比较器的阈值，以使得声音在特定范围内时灯可以开启或关闭。
3.3 设计时钟电路声控灯通常配备有时钟电路，以控制比较器的工作时间和延迟时间。
具体步骤如下： - 设计一个时钟电路，可以根据需求来设置比较器的工作时间和延迟时间。
- 连接时钟电路到比较器电路中。
3.4 设计开关电路最后一步是设计一个开关电路用于控制灯的开关。
具体步骤如下： - 连接开关电路到比较器电路的输出脚。
- 根据开关电路的输出信号来控制灯的开关。
4. 声控灯的应用场景声控灯具有广泛的应用场景，包括但不限于以下几个领域：1.家居照明：在卧室、客厅、厨房等家庭环境中，声控灯可以根据家庭成员的语音指令来实现远距离开关灯的功能，提高生活的便捷性和舒适度。
2.公共场所：在办公室大厅、餐厅、商场等公共场所，声控灯可以根据环境的声音或噪声变化来自动调整照明亮度，实现节能的效果。
声控灯
1声控灯工作原理利用声敏电阻，在有声音时控制电路接通，利用光敏电阻在白天和夜晚阻值的不同，可以让灯在光照充足时即使有声音也不发光。
2设计方案2.1设计方法声控灯主要包含四部分电路，分别为：电源电路、光控电路、声控延时电路、晶闸管开关电路。
电源电路主要为控制电路提供工作电压。
光控电路是根据光线的强弱来优先决定电灯的亮灭。
该电路可以对声控延时电路进行控制，在白天光线较强时，光控电路输出低电平将声控电路封锁；在晚上光线较弱时，光控电路输出高电平，则声控功能打开。
声控延时电路主要在光线较弱时起作用。
这主要是通过光控电路的输出来控制的。
在白天，该电路在光控电路的控制作用下，处于关闭状态，对任何声音信号都不响应；在晚上，光控电路将该电路的功能打开，使得该电路能根据外界声音信号作出相应的响应。
2.1.1供电电路直流供电电路直流供电电路由D1-D4组成桥式整流电路。
交流220V电压经桥式整流桥后变成脉动的直流电，供后续电路工作。
2.1.2控制电路控制电路控制电路由四与非门CD4011、驻极体话筒BM、光敏电阻R5、三极管9014、单向可控硅SCR等元器件组成。
白天，由于光敏电阻R5阻值低，其两端电压低，CD4011的一脚为低电平，3脚即变成高电平，导致11脚为低电平，即单向可控硅控制极G为低电平，单向可控硅截止，灯泡不亮。
夜晚，由于光敏电阻没有受到阳光照射，其阻值很高，两端电压较高，即1脚变成高电平，此时3脚的状态受2脚控制，若2脚为高电平，则3脚为低电平，若2脚为低电平，则3脚位高电平。
当驻极体接收到声音信号后，经C1的滤波作用，被三极管Q1放大，当被放大的信号达到峰值时，此时2脚即便为高电平，3脚变为低电平，11脚高电平，单向可控硅控制极变成高电平，单向可控硅导通，灯泡点亮。
当驻极体没有接收到声音信号时，2脚为低电平，灯泡不亮，工作原理类同白天情况。
2.1.3延时电路由C3、R7组成，通过C3的充放电来维持灯泡的点亮状态，延时的时间由C3的容量及R7的阻值来决定。
声光控延迟电路
1.原理设计1.1 方案选择声光控路灯是一种与普通路灯电路不同的路灯，它比平常的路灯更“人性化”。
在白天或光照强的时候它是熄灭的，可是一到晚上或者光照弱的时候灯又会自动亮起来。
当它们用在走廊里时，只要有脚步声它也会亮，当安静下来时它又会熄灭，做的好的声光控路灯还有延时功能。
这就省去了认为操作的繁琐，如此“人性化”的路灯正越来越取代传统路灯的地位。
这次课设我们题目的声光控路灯电路，要求是能让它在白天或光照强的时候熄灭，在晚上或光照弱的时候灯亮。
声控能在晚上起作用，有声音时灯亮，并能延时30秒钟后等再灭，当没有声音时路灯熄灭。
老师并没有像其他班的老师那样给我们题目，所以还得自己去合适的图来完成任务。
最后我们两个基本符合条件的原理图，如下图所示：图1.1 电路原理图1图1.2 电路原理图2从表面上看来，图1.1和图1.2都能满足课设的要求，刚开始我们选择的是图1.2，因为当时还未找到图1.1，照当时的情况看来，图1.2算是最符合条件的了，不过由于感觉图1.2的原理过于复杂，对于我们来说还有点难理解，于是我们又找到一张图，也就是我们制成板的原理图了，与图1.2相比，图1.1明显更简单，并且各不分都有说明，让人一目了然，还有一点就是图1.2的供电电压是220V，而图1.1的供电电压为6V，为了方便检测，6V的电压显然更好搞，所以在既满足课设条件又符合简单清爽的观念的评判下，我们最终选择了图1.1作为本次课设的原理图。
1.2 对电路元器件及原理的分析1.2.1 对电路元件CD4011的介绍图1.3 CD4011引脚线图如图1.3所示为CD4011内部引脚线的图，因为该元件为本电路最复杂的元器件，所以先对它进行一点介绍。
CD4011是四-2输入与非门集成电路，它的内部由4个与非门组成，它具有功耗低，抗扰能力强，电源电压范围宽广等特点，而且附加输出缓冲器，因此输入输出特性得到改善，当负荷增加而引起的传输时间变化被控制在最小限度。
声控延时灯原理
声控延时灯原理
首先，声音传感：设备通过内置的麦克风或外部麦克风感知来自环境
中的声音信号。
当有的声音信号达到设定的阈值时，传感器会将声音信号
转换成电信号。
其次，信号处理：声音传感器将感知到的声音信号传送给信号处理器。
信号处理器主要进行两项工作：一是对收集到的声音进行观测，确认是否
是有效的信号；二是根据确认的声音信号，将其转换为对灯光开关的控制
信号。
然后，控制执行：通过接收信号处理器产生的控制信号，控制执行部
件进行对应的灯光开关动作。
控制执行部件通常是继电器或智能开关，可
将电负荷接通或断开，从而实现灯的开关。
最后，灯光控制：根据控制执行部件的状态，灯光可以实现开关操作。
当控制执行部件接通电路时，灯光会亮起；当控制执行部件断开电路时，
灯光会熄灭。
延时功能可以通过在信号处理器中添加计时器或者延时芯片
实现，设定一段时间内的延时后再进行开关操作。
总结起来，声控延时灯的原理就是通过声音传感器感知环境中的声音
信号，然后通过信号处理对声音进行处理和确认，并将其转换为对灯光开
关的控制信号，最终通过控制执行部件控制灯光的开关动作，从而达到延
迟时间后开关灯的效果。
这种设备主要应用在一些需要自动打开或关闭的场合，如走廊、厕所等。
当有人进入或者离开房间时，设备能够感知到声音，并根据预设的延
迟时间来控制灯光的开关，实现节省能源的效果。
此外，声控延时灯还能
够方便老年人或者行动不便的人士按需自动控制灯光，提高生活质量。
声控灯泡怎么安装,声控灯原理
声控灯泡怎么安装,声控灯原理在晚上的时候声控灯泡能够帮我们的大忙，特别是家里有小孩或者是老人的有声控灯泡很方便，声控灯泡是通过声音来控制的。
那么声控灯原理是什么？声控灯泡原理1. 转变电压。
首先声控灯泡都是在直流电流下工作的，大家都知道我国的电流电压为220v交流电，所以我国的声控灯泡都是以220v 交流电为标准的，在声控灯泡生产设计的时候，为了保证声控灯泡的正常工作，通常会将声控灯泡的电压转变成直流的脉动电压，从而支持声控灯泡的正常工作使用的。
2. 形成电流。
声控灯泡当在光线比较强的时候，声控灯泡的光敏二极管D就会呈现出底阻状态，这个时候的声控灯泡电阻要小于或者等于1千欧，声控灯泡的三极管V就会截止，声控灯泡的发射极就不会有电流的输出。
这也是为什么在白天的时候，尽管声音很大，但是声控灯泡也是不会发光的原理，让声控灯泡在白天的时候，节省了用电。
3. 发光工作。
声控灯泡的发光主要是在夜晚光线比较暗的时候，这个时候声控灯泡的光敏二极管D就呈现出高电阻的情况，这个时候声控灯泡的电阻能够达到100千欧甚至更高。
只要是这个时候，声控灯泡附近有声源，那么声音就会促使声控灯泡的三极管V正向导通，这样就能够让声控灯泡在黑夜中正常发光工作了。
声控灯泡怎么安装1. 确定位置。
在安装声控灯泡的时候，首先就要确定声控灯泡的安装位置，声控灯泡在白天不发光是要有足够的光照，这个时候没有声音，声控灯泡也不会被触发，而在黑夜中要确定声控灯泡能够有很好的光照。
但是也要注意不会浪费用电，所以要注意周围的安静。
2. 接线工作。
声控灯泡使用的是一个开关，而不是用电器，所以我们在安装声控灯泡的时候，是不需要接入零线和火线的，但是为了安全考虑，建议你接入火线，也就是在安装声控灯泡的时候，将声控灯泡其中的一个地方剪开，依次接入输入端和输出端。
3. 安装开关。
如果说需要安装声控灯泡的位置采光不是很好，那么就要考虑安装一个开关了。
这个时候，你可以考虑将声控灯泡安装在窗户边，这样就不会经常有光亮了。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
声控延时照明灯电路的原理当今世界在以电子信息技术为前提下推动了社会跨跃式的进步，科学技术的飞速发展日新月异带动了各国生产力的大规模提高。
由此可见科技已成为各国竞争的核心，尤其是电子信息技术更显得尤为重要，在国民生产各部门电子信息技术得到了广泛的应用。
曾经不被人们所重用的如声音，光等如今在电子信息技术方面都得到了广泛的应用，尤其是光能更是人们有待开发的具大的能源宝库。
电子信息技术发展的主要目标是实现高度智能化，在减少以至不需要人为干预下使机器能独立处理各种工作。
智能化照明电路也是如此，如我们所熟知的走道照明电路其智能化实现方法是利用了声学?光学?电子学?原理的综合;而马路上的路灯是应用了光学的原理;另一个我们所知的交通系统红绿灯则是采用了电子学中计数器的原理。
可见原理不同电路所实现的功能也不尽相同，以下将对其进行逐一分析。
声控照明电路声音是我们最为熟知的。
人与人需要用声音去交流，机器运转发出声音，动物会发出声音等等。
然而发此宝贵的资源却被我们忽视了很长时间，如今留给我们的就是怎样合理高效的利用这一资源。
以前人们在设计电路时只求一个‘用’字，只要能用就万事大吉了，所以我们常见的电路都有很多开关如照明电路要让它工作我们必须机械地去控制它，这对于当今社会各种各样的智能化建筑如智能办公楼，智能化公寓等是非常不实用的;在这种情况下声音就派上了用场，声控作为智能化电路的一部分是一可缺少的;然而要实现声控也不是一件容易的事，因为声音是一模拟量且非电信号无法在数字电路中使用，所以我们在设计声控电路时就面临怎样把模拟量转化为数字量，把声音信号转化为电信号的问题。
要解决这个问题我们可以设计一个类似于‘窃听器’的接收设备专门用来接听声音信号并将声音信号转化为电信号转送到下一级电路。
但是作为声控电路对声音信号的要求既不能太强也不能太弱，太强声控难以实现;而太弱电路结构复杂也难以实现，所以最好是能接收到如人的讲话声，脚踏地板声。
当这类信号转化为电信号时，电信号一般较弱，必须对其进行放大对此可选择功放电路，运放电路，差分电路等，根据电路对信号的要求一般选择运放电路较好，提高信号输出电压。
经过这一步实现了声音信号到电信号的转换。
有了电信号实现声控就容易了，我们可以让产生的电信号去触发触发器使电路导通。
对于这样的电路设计对外加电源的要求必须稳定，不断电，故最好再为其设计一个稳压电路这样才能使电路稳定工作。
而对元器件的要求也较高，特别是半导体器件必须保证灵敏度高，各电参数精确稳定，这样电路才能高效地工作。
如今对于这样的电路设计我们以不必为其烦恼，因为有了声音传感器，可以直接将声音信号转换为电信号，大简化了电路结构，使声控电路的设计显得更加容易。
下面就运用声音传感器设计的声控照明电路加以分析:声控照明电路的主要原理是利用了声学和电子学的原理即用声音传感器将声音信号转换成电信号从而推动触发器触发使电路导通工作。
作为一个智能化声控照明电路应具有以下功能:?能在声音的控制下实现电路的导通与截止。
?声音的发出应是多方面的如脚步声，物体打击声等。
?响应时间应越短越好。
为此在选择电路元器件时应选择灵敏度较高的声音传感器组成声控照明电路控制电路的前端，同时我们还要为该传感器设置传感条件如声音响度必须在20DB以上才能响应等。
中间端采用触发器构成，利用触发器不触不发，一触即发的特点去推动照明电路工作，触发器的选择也应选择灵敏度高，响应时间短的触发器如D触发器，JK触发器等。
光控照明电路在第三次科技革命的推动下，光能这一伟大的，自然的以及人类生存所必须的宝贵资源在被人类遗忘了若干年后，今天终于得到了广泛的应用。
太阳能热水器，太阳能电池，太阳能浴场等都成为人们热议的话题，大到天上的人造卫星，小到街道的路灯太阳能的应用无所不在。
而作为智能化电路的设计考虑光能的应用也是理所当然的。
在半导体技术的飞速发展下大促进了光能应用的快速进步，在发电，取暖等方面尤为突出，智能化电路设计引进光技术已不是新奇事了，在光控电路的设计中不同于声控电路复杂的结构，随着半导体光敏元器件的快速发展，我们在设计光控电路时面临的问题已由怎样使光信号转化为电信号变为怎样在电路中加大电信号的强度,这一问题如今也以得到了较好的解决，光敏元器件的应用在光照的情况下使其电参数发生变化从而使其对电流的阻碍作用减小或增大，进而使电路导通或截止，电信号强弱的改变光控转化为电控电路功能的实现便容易了。
在这样的电路设计中，对电路元器件的要求也极为高尤其是光敏元件是光控电路功能实现的核心，必须保证其各项参数的精确，稳定。
故在选择这类元器件时一定要选择高灵敏度工作稳定可靠的元件，当然电路工作的稳定是否,功能能否实现,并不仅仅只和电路元器件有关，外加电源也是不可忽视的，与声控电路一样最好也是给光控电路加上一个稳压电路确保电路能正常工作。
现就采用光敏元件设计光控照明电路作如下分析:电路原理:利用光敏元件随光照强度的变化而阻抗发生变化的特点，去控制电信号的强弱，再由传感器将变化的电信号传递给触发器，只要电信号强度达到一定程度将触发触发器使其导通工作。
光控照明电路其主要功能是实现当外界光照强度降低到一定程度时，使照明电路导通工作。
就其方案而言多种多样，但我们在设计时必须要考虑方案的可行性，稳定性以及元器件的灵敏度，尤其是光敏元件必须选择灵敏度高的这样电路功能才能较容易实现，为此我们在设计光控电路时，不但要尽量使电路结构简化，而且要使电路功能强，功能的实现要可靠稳定。
延时电路从20世纪中后期数字电路的飞速发展到今天技术已越来越成熟。
自从电子计数器的出现之后各式各样，功能万千的定时/计数器层出不穷。
然而正是电子计数器的出现才使得电子技术的发展上了一个新的台阶。
定时/计数这一功能在电子电路中的应用，使智能化电路的设计更加名副其实。
我们常见的交通红绿灯，公园里的娃娃车等都是采用了定时计数技术的典型示例。
我们大家都看过智力竞赛，都有知道抢答器，然而抢答器更是电子定时/计数器的典型应用。
虽然我们可以花几元钱就可以从街上买一个不错的抢答器，但要让我们自己动手做一个出来就不是一件容易的事的，它不仅只是我们所看到的结果能够抢答更为重要的是其功能的实现是集成了很多技术。
如定时，锁存，显示等等，由此可见定时/计数器的应用不仅广泛，而且意义深远。
现就延时电路作如下分析:电路原理:利用电子计数器的原理实现定时功能。
延时电路说白了就是一个计数器，其构成方案一般有三种:?硬件构成;?软件构成;?软硬相结合构成;对于由硬件构成的定时器，一般是用改变R、C元件值控制定时的，其效率较高，但灵活性，通用性较差如555定时器;而由软件构成的定时器是用执行一段程序来实现定时的，其灵活性通用性较高，但效率较差;故现在设计定时器一般都是采用软硬相结合的方法集两者之长通过编程设定不同的延时常数，而由硬件控制定时过程，其效率和灵活性都得到了较大的提高。
如大规模集成电路可编程计数器8253，51单片机通过编程构成计数器等。
在一个实际的电路中延时不是主要目的，而主要目的是为了完善电路功能。
故作为一个延时电路，在整个电路中其应在延时结束后能发出一个结束信号，控制电路是否继续工作下去。
所以前述声控，光控电路尽管也能实现控制电路的功能，但其功能是不完善的，为此应对其进行改进有三种方案可行:?声控延时;?光控延时;?声光联控延时;此三种方案可用于不同的场合，现就第三种方案加以事例进行分析。
声光联控延时照明电路的主要原理就是利用光控部件控制电路白天不工作，而夜晚则由声控部件控制其工作，再由延时部件控制其工作时间。
某县人民法院办公楼是一个典行的智能化办公系统，其走道照明电路更是一典行声光联控照明电路。
在白天由光控部件控制电路，无论外界有无声音发出电路都不会工作，而到了夜晚光控部件就不在起作用由声控部件控制电路，只要在一定范围内有声音发出且达到一定响度电路就会导通工作，又由延时部件控制其工作时间;由该事例可知声、光、延时三部分是相互联系的没有光控电路智能化实现不完善，没有声控电路也谈不上延时，而没有延时电路也谈不上智能。
该电路的设计较完备，在电能节约方面处理的较好，但该电路也存在一定的缺陷如要使灯常亮则该电路无法实现;要对电路进行维护在白天需要灯亮则该电路也无法实现;为此要对该电路进行升级，所谓升级就是对电路的功能进行进一步完善。
我们可以为其添加一些硬件使在不影响电路正常智能化实现的前提下，电路能受人为所控制以至更好的为人们服务。
在人类社会进入21世纪之后随着社会对能源的需求不断的加大，科学技术的飞速发展以及电子计算机的大规模应用于各种的领域。
电子电路的设计已经发生了很大的变化。
首先我们现在在去搞电路设计已经不仅仅只是为了能应用而去设计电路，我们要在多方面综合考虑的情况下能利用高科技要尽量利用高科技，能节约成本要尽量节约成本，能不影响周围环境要尽量不影响环境，还要尽最大程度的节约能源以实现电路的‘绿色化’。
在大规模集成电路快速发展的推动下，伴随着电子设计自动化EDA技术的出现，我们完全可以不需要任何电路模板利用计算机通过编程在家里就可以设计符合我们自己要求的电路来，而后将设计好的电路模板交给电子厂家去生产。
利用EDA技术设计出来的电路不仅功能更完善，而且电路外部结构更为简单，体积很小甚至只是一小块集成电路而已，并且这样的电路设计能耗很小完全符合我们对节能的要求。
综上分析现代化的电子电路设计已经不同于过去，智能化电路的设计必须以人的需要为目标，以实际情况为参照，设计出人性化，智能化，适用化的应用电路。
所以我们必须改变传统的电子电路设计理念，应以智能化，人性化，节能化为前提，综合利用各种高科技技术，配以计算机辅助设计，设计出集智能化，人性化，节能化为一体的电子电路才是我们所有搞电子人员所要追寻的最终目标。
