声控电路的制作
最简易声控电路(声控灯,声控开关,声控门铃)
欢迎阅读声控灯1这里有个电路，通过调节电位器的大小，可以调节时间。
可以参考哦声控灯2时间、亮度可调声控灯3三极管VT3状态。
经电容 管×270×间。
下图，R1，R2，VT1构成放大电路，后面的构成单稳电路和开关。
下图声控电路，同样是放大然后是单稳电路，只是这里用的是定时IC ，双稳态声控电路，拍一下亮，再拍一下灭，如此循环。
本电路主要由音频放大电路和双稳态触发电路组成。
Q1和Q2组成二级音频放大电路，由MIC 接受的音频信号经C1耦合至Q1的基极，放大后由集电极直接馈至Q2的基极，在Q2的集电极得到一负方波，用来触发双稳态电路。
R1、C1将电路频响限制在3kHz 左右为高灵敏度范围。
电源接通时，双稳态电路的状态为Q4截止，Q3饱和，LED1不亮。
当MIC 接到控制信号，经过两级放大后输出一负方波，经过微分处理后负尖脉冲通过D1加至Q3的基极，使电路迅速翻转，LED1被点亮。
当MIC 再次接到控制信号，电路又发生翻转，LED1熄灭。
如果将LED 回路与其它电路连接也可以实现对其它电路的声控。
欢迎阅读本电路采用直流5V 电压供电，LED 熄灭时整机电流为3.4 mA ， LED 点亮时整机电流为8.8mA 。
吹熄蜡烛IC ：1． 上电LED ＿Y 仿蜡烛灯闪，LED ＿B 长亮2． 对MIC 头吹气可熄灭LED ，再吹一次LED 亮，如此循环3． 调节MIC 头的偏制电阻R2可改变MIC 头的灵敏度，电阻越大，MIC 头灵敏度越低，静态电流越小。
电阻参考范围30K －100K 。
以下是拍手电路，拍一下手灯亮，再拍一下灯灭。
（此电路笔者已验证）声控门铃：利用以下电路作为门铃时，不需在门前安装按钮开关，来客只需叩一下大门，门铃便会发声。
电路如图所示。
电V1、对C2提供振荡，=60；V2。
单片机简易声控电路
单片机简易声控电路单片机简易声控电路是一种基于单片机技术的电路设计，可以实现通过声音控制电器设备的开关。
它是利用单片机的模拟输入功能和数字输出功能，通过声音传感器将声音信号转换为电压信号，再由单片机进行信号处理和判断，最终控制电器设备的开关。
在单片机简易声控电路中，关键的部件是声音传感器和单片机。
声音传感器是一种能够将声音信号转换为电压信号的传感器，常见的有声音传感器模块和声音控制继电器模块。
这些传感器可以感知周围的声音，并将声音信号转换为电压信号输出。
单片机是一种集成电路芯片，拥有处理器、存储器和各种输入输出接口等功能。
在声控电路中，单片机的模拟输入接口用于接收声音传感器输出的电压信号，通过模数转换将其转换为数字信号。
然后，单片机的数字输出接口通过控制继电器或晶体管等器件，来实现对电器设备的开关控制。
在设计单片机简易声控电路时，需要注意以下几个步骤：1. 确定电路所需的声音传感器以及单片机型号。
根据实际需求选择适合的声音传感器和单片机型号，考虑到声音传感器的灵敏度、单片机的处理能力和接口数量等因素。
2. 连接声音传感器和单片机。
将声音传感器的输出引脚连接到单片机的模拟输入引脚，确保连接正确可靠。
同时，根据单片机的引脚定义，连接好其他必要的引脚，如电源和地线。
3. 编写单片机程序。
根据单片机的型号和开发环境，编写相应的程序。
程序主要包括初始化设置、声音信号采集、信号处理和控制输出等功能。
通过采集声音信号，并进行一定的处理和判断，最终控制输出口的高低电平，实现对电器设备的开关控制。
4. 进行测试和调试。
将设计好的电路进行测试和调试，确保声音传感器能够正常感知声音并输出电压信号，单片机能够正确处理信号并控制输出口。
同时，可以根据实际情况进行参数调整和功能优化，提高电路的稳定性和可靠性。
通过上述步骤，就可以设计出一个简易的声控电路。
这个电路可以应用于各种场合，例如家庭、办公室或公共场所等。
可以通过声音来控制灯光、音响、电视等电器设备的开关，提高生活和工作的便利性。
声控灯电路原理
声控灯电路原理
声控灯电路的工作原理是利用声控信号检测人体发出的声音，当人发出的声音达到一定强度时，光控电路就自动接通电源。
根
据这一原理，当有人在房间内说话时，控制灯的电路就不工作。
当人离开房间后，灯又自动点亮。
这就是声控感应灯的工作原理。
声控灯电路主要由三部分组成：声控管、声控元件和发光二
极管等组成。
其工作原理是：当人在房间内说话时，通过检测人
发出的声音强度来判断是否有人，进而控制灯泡亮与不亮。
声控管
声控管是一种发光器件，其结构为两个发光二极管组成的灯座。
其中一个发光二极管作为控制部分，另一个作为检测部分。
声控管的发光特性与它的工作电压有关，一般选用三极管组
成灯管的正向导通部分，其发射电流约为70mA左右。
因此在实
际应用中应根据被控电路电压大小来选择声控管的工作电压，一
般选用3V左右。
声控管
声控管是一种低功率发光器件，其工作电流仅为20~30mA，
其发射功率约为0.38~0.85W。
—— 1 —1 —。
简述声控灯电路的工作原理
简述声控灯电路的工作原理
声控灯电路是一种根据声音信号来控制灯光的电路。
它主要由声音传感器、信号处理部分和驱动部分组成。
当声音传感器检测到声音信号时，其将声音信号转化为电信号并输出。
这个电信号经过信号处理部分的放大、滤波等处理后，得到一个相应的电压或电流信号。
这个信号经过比较器进行比较，如果满足设定的阈值条件，就会触发驱动部分。
驱动部分根据比较器输出的信号控制电路的通断，实现灯光的开关。
通常使用继电器、晶体管或集成电路来驱动灯光。
当触发信号为高电平时，驱动部分将灯光电路连接到电源，使灯光点亮；当触发信号为低电平时，驱动部分将灯光电路与电源断开，使灯光熄灭。
通过这样的工作原理，声控灯电路可以根据检测到的声音信号来实现灯光的开关控制。
这种电路常用于智能家居、音响设备和公共场所等领域，可以提供便捷的灯光控制方式。
最简易声控电路(声控灯,声控开关,声控门铃)
声控灯1这里有个电路,通过调节电位器得大小,可以调节时间。
可以参考哦声控灯2时间、亮度可调声控灯３一、电路工作原理下图就是声控电路得电原理图。
当您对着声控电路得小话筒拍手或喊叫时,电路中得继电器会开始工作,工作几秒钟继电器会自动停止、电路中得小话筒可以把声音信号转变为电信号,通过三极管VT１得放大去触发后面得控制电路、三极管VT2、VT3及其电阻器、电容器组成单稳态电路。
电阻器R4为三极管VT2提供了基极电流;而三极管VT3得基极电流则就是从三极管VT2得集电极电阻R5上得到得。
三极管ＶＴ2集电极与三极管VT3基极之间就是直接耦合得;而三极管VT3集电极与三极管VT2基极之间得耦合则就是由电容器Ｃ3来完成得。
单稳态电路得特点就是它只有一个稳定状态。
电路在没有信号输入时,选择合理得R4阻值,使三极管VＴ２稳定在饱与状态;此时它得集电极电压约为0.3V以下。
这样使三极管VＴ3稳定在截止状态。
这就就是单稳态电路得稳定状态。
当信号中得一个负脉冲通过C２到达三极管ＶT2得基极时,三极管VT2开始趋向截止,它得集电极电流减小,集电极电压升高;经过直接耦合,使三极管VT3得基极电压升高,三极管VT3开始导通,它得集电极电压下降;经电容C3得耦合又使三极管VT２得基极电压进一步下降(虽然这时负脉冲已经不再存在),形成一个正反馈,很快达到一个新得状态。
此时三极管ＶT2截止,三极管VＴ3饱与导通。
这就就是单稳态电路得暂稳态现象。
单稳态电路得暂稳态就是不能持久得、在暂稳态期间,电容器Ｃ３通过电阻器R４进行放电,随着放电得进行三极管VT２得基极电压逐渐升高,当它达到0、5Ｖ以上时,三极管VT２开始导通,正反馈现象再次发生,整个电路很快又回到VＴ2饱与导通,VT３截止得稳定状态。
电容器C3通过电阻器R４得放电过程决定了电路暂稳态得维持时间、根据计算,这个时间ｔ—0。
7×R4×Ｃ3。
在本电路中电阻R４为2７0ｋΩ,电容Ｃ3为4７μＦ,所以t=0。

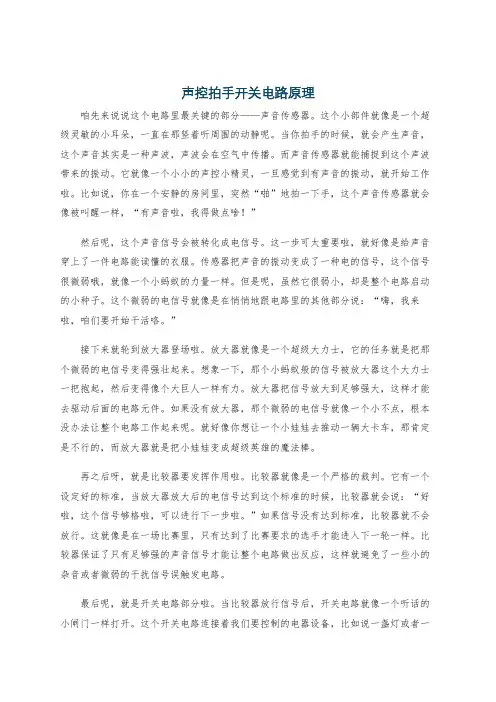

声控拍手开关电路原理
声控拍手开关电路原理咱先来说说这个电路里最关键的部分——声音传感器。
这个小部件就像是一个超级灵敏的小耳朵，一直在那竖着听周围的动静呢。
当你拍手的时候，就会产生声音，这个声音其实是一种声波，声波会在空气中传播。
而声音传感器就能捕捉到这个声波带来的振动。
它就像一个小小的声控小精灵，一旦感觉到有声音的振动，就开始工作啦。
比如说，你在一个安静的房间里，突然“啪”地拍一下手，这个声音传感器就会像被叫醒一样，“有声音啦，我得做点啥！”然后呢，这个声音信号会被转化成电信号。
这一步可太重要啦，就好像是给声音穿上了一件电路能读懂的衣服。
传感器把声音的振动变成了一种电的信号，这个信号很微弱哦，就像一个小蚂蚁的力量一样。
但是呢，虽然它很弱小，却是整个电路启动的小种子。
这个微弱的电信号就像是在悄悄地跟电路里的其他部分说：“嗨，我来啦，咱们要开始干活咯。
”接下来就轮到放大器登场啦。
放大器就像是一个超级大力士，它的任务就是把那个微弱的电信号变得强壮起来。
想象一下，那个小蚂蚁般的信号被放大器这个大力士一把抱起，然后变得像个大巨人一样有力。
放大器把信号放大到足够强大，这样才能去驱动后面的电路元件。
如果没有放大器，那个微弱的电信号就像一个小不点，根本没办法让整个电路工作起来呢。
就好像你想让一个小娃娃去推动一辆大卡车，那肯定是不行的，而放大器就是把小娃娃变成超级英雄的魔法棒。
再之后呀，就是比较器要发挥作用啦。
比较器就像是一个严格的裁判。
它有一个设定好的标准，当放大器放大后的电信号达到这个标准的时候，比较器就会说：“好啦，这个信号够格啦，可以进行下一步啦。
”如果信号没有达到标准，比较器就不会放行。
这就像是在一场比赛里，只有达到了比赛要求的选手才能进入下一轮一样。
比较器保证了只有足够强的声音信号才能让整个电路做出反应，这样就避免了一些小的杂音或者微弱的干扰信号误触发电路。
最后呢，就是开关电路部分啦。
当比较器放行信号后，开关电路就像一个听话的小闸门一样打开。
声控电路的制作步骤
声控电路的制作步骤宝子们，今天来和大家唠唠声控电路的制作呀。
咱得先准备材料呢。
像驻极体话筒呀，这可是能把声音信号转化成电信号的小能手。
还有三极管，电阻、电容这些小零件也不能少哦。
特别是电容，就像电路里的小仓库，能储存电荷呢。
有了材料就开始动手啦。
先把驻极体话筒的电路部分搭起来。
这个话筒有两个引脚，一个是接电源的，另一个就是输出声音信号变成的电信号啦。
把它和一个合适的电阻串联起来，这个电阻就像是一个小门卫，控制着电流的大小呢。
接着就是三极管出场啦。
三极管可神奇了，就像一个小阀门，能把小的电信号放大。
把从驻极体话筒过来的信号接到三极管的基极，然后在集电极和发射极之间接上合适的电阻。
这时候啊，经过三极管放大后的信号就更明显啦。
电容这个时候也要发挥作用喽。
在电路里合适的位置接上电容，它能把一些不稳定的信号过滤掉，就像筛子一样，只留下我们想要的干净的信号。
再来说说电源部分。
电源就像是整个电路的能量源泉，给所有的零件提供动力。
要注意电源的电压要和我们使用的零件相匹配哦，不然电路可能就会闹小脾气，不工作啦。
然后呢，我们可以把这个初步完成的声控电路接到一个小灯或者其他负载上。
当有声音的时候，话筒接收到声音信号，经过一系列的转化和放大，就可以让小灯亮起来啦。
就像声音有了魔法，能控制小灯的开关一样。
在制作的过程中呀，宝子们可能会遇到一些小问题。
比如说电路怎么都不工作，这时候不要慌哦。
可以用万用表来检查各个零件之间的连接是不是正确，电阻、电容的值有没有选对。
只要耐心一点，肯定能把这个声控电路搞定的。
声控电路的制作其实还挺有趣的呢，宝子们可以自己动手试试呀，感受一下声音控制电路的奇妙之处。
声控开关电路图及工作原理
声控开关电路图及工作原理声音传感器采用灵敏度较高的驻极体电容传声器BM，输出阻抗2kΩ，R1为BM内部场效应管外接负载电阻器，注意BM两个焊点中与金属屏蔽壳相连的焊点为负极接地端。
射随驱动电路采用基极无偏置电压电路，当VT2基极输入电压达到一定值时，射极电阻器R5上有电压输出，VD1为VT2基极反向电荷提供通路。
只有当：R5信号电压上升，引脚1处于高电平状态，环境光线较暗，RG光敏电阻值较大(不小于5kΩ)时，输入端引脚2处于高电平状态，才能满足与门电路输出端引脚3上升到高电平状态的条件，通过限流电阻器R6触发单向晶闸管VS导通，其负载小电珠EL点亮。
电源GB通过开关二极管VD2降去0.7v后接集成电路VCC引脚。
本声控灯实验电路，在5m处击掌能控制灯亮。
通过2输入端与门电路实验，了解与门电路的作用。
首先，输入端信号电平达到开门电平时，输出端电压开始跃升，输入端信号电平升到一定程度，输出电压(4．5V)几乎不再变化，可以视为波形顶部的起伏变化被削顶；而输入端信号低于关门电平时，与门“关闭”，输出端电压几乎为零(O.15V)，因此输出端信号为脉冲波形，这就是与门的整形作用。
其次，声音信号能否通过与门控制单向晶闸管导通，需要看另一个输入端一控制端电平的高低，环境光线较暗时，控制端处于高电平状态，用声音可以控制灯亮，这就是与门的选通作用；当环境光线较强时，控制端处于低电平状态，声控不起作用，这就是与门的禁止作用。
最后，与门的逻辑功能发挥作用，完成白天声控不起作用，黑夜用声音信号控制灯亮的功能。
当电子元件的伏安特性符合欧姆定律U=R.I时，我们称之为线性元件，而不符合欧姆定律的，称为非线性元件。
一般常见的线性电子元件主要有电阻器、电容器和电感器。
这些元件，都存在固定的电阻或电抗，它们的静态电阻与动态电阻不变且等同。
常见非线性元件有：晶体二极管、三极管、场效应管、辉光放电管、电子管、晶闸管等。
这些元器件自身不存在固有电阻和电抗，却有固定的工作(击穿)电压。
(完整word版)声控LED旋律灯电路制作报告
声控LED旋律灯电路制作报告作品介绍声控LED旋律灯电路可以使LED灯随着音乐的节奏闪动起来，声音信号由驻极体话筒收集进入经过三极管放大电路放大后，点亮LED灯并使LED灯的亮度随声音强弱变化.一、电路图及原理分析图1电源输入后经电解电容C1滤波，提供给电路；驻极体话筒将声音信号转化为电压信号，经耦合电容C2隔离直流成分耦合，再由三极管Q1放大，再将放大后的信号直接耦合送到三极管Q2的基极，控制其集电极的电压大小，从而达到控制加在LED灯上的电压的大小,进而控制其亮度.声音越大，LED灯就越亮.二、实验元件及实物图表格错误!未定义书签。
元件数量元件数量驻极体话筒1电阻1MΩ1电阻4.7kΩ1电解电容1μF1电阻10kΩ1电解电容47μF1三极管90141LED（红）1插针条形连接器1图2三、制作所遇问题及解决措施1.驻极体话筒无引脚：在其背面用电烙铁及裸导线焊上引脚。
2.初次调试时无反应:通过求助基地学长，借助万用表检测两三极管集电极、发射极电势，发现异常，经检查发现发射极与地之间漏掉用锡线连接。
经修改后正常工作。
四、制作总结这个作品是我在基地所完成的第一个作品。
通过完成这个作品，我了解和掌握了电工电子的一些基本技能，也对一些知识有了感性的认知。
完成这个作品一方面带给了我乐趣,也带给了我成就感，更加激发了我对电子设计制作的兴趣。
当然,在制作过程中我存在着许多缺陷和不足。
在焊接电路板时没有严密的规划，导致两个电阻焊反，拆焊时动作不到位，导致焊盘脱落，以及某处漏焊。
下一步我应吸取这些教训，认真进行总结，避免在今后出现类似的失误.2014年11月28日星期五。
声控电子猫的设计与制作
2009年第2期电子制作声控电子猫是很多小孩都喜欢的电动玩具。
此电路非常简单，所用器件都是一些常用器件。
电路的核心是555定时器。
下面我们就对其原理及制作流程进行一下简单的介绍。
一、电路原理电路原理图如图1所示。
此电路的麦克风MIC 采集声音，两个发光二极管LED1、LED2相当于猫眼，喇叭S1则是一发声装置。
当MIC 接收到声音信号时，S1将会有声音发出并且发光二极管也会发光。
555和RP1、C3等组成单稳触发延时电路，当给麦克一震动时，此麦克将会产生一个电信号，这个信号在经Q1放大加至555的触发端2管脚。
由于Q1饱和导通，2脚电位低于1/3VDD 触发电平，555被置位，3管脚输出高电平，所以Q2、Q3则会导通。
这时Q2、Q3、L 、C4、C5则会开始震荡。
震荡时间取决于单稳态的延时时间。
而这个时间的长短则由RP1、C3来控制。
当555被置位后此时C3将会被充电。
当C3上的电压超过2/3VDD 时，555又被置位，此时3脚输出低电平，振荡器停止震荡。
猫叫则停止。
二、仿真电路图仿真电路图如图2所示，图中用3D 发光二极北京经济管理职业技术学院电子工程系◆孙静帅崔新赫图1图2声控电子猫的设计与制作校园电子学生作品ELEC TR O N I C S W O R K SH O P 41电子制作2009年第2期管代替喇叭，用来表示猫的叫声。
三、PCB 制板PCB 制板的工作流程：电脑设计PCB →将PCB 图形打印到热转印纸上→将热转印纸固定到敷铜板上→热转印→用腐蚀机进行蚀刻→清洗并检查→钻床打孔→清洗并涂助焊剂。
PCB 制板图如图3所示。
四、安装与调试安装之前首先要进行元器件的检测，不管元器件的新旧（主要看电阻阻值是否准确、电容有无漏电、三极管β值是否符合标准，能否导通、集成电路能否正常工作、发光二极管能否发光、电位器能否达到最大值和最小值、麦克和蜂鸣器好坏），然后再根据元器件的大小选择是卧式还是立式安装进行合理布局。
声控仿真电路实验报告
一、实验目的1. 理解声控电路的基本原理和组成。
2. 掌握声控电路的设计与调试方法。
3. 通过仿真实验，验证声控电路的功能和性能。
二、实验原理声控电路是一种利用声音信号控制电路通断的电子电路。
它主要由声音传感器、放大电路、整流电路、滤波电路、触发电路和执行电路等组成。
1. 声音传感器：将声音信号转换为电信号。
2. 放大电路：对声音信号进行放大，提高信号幅度。
3. 整流电路：将交流信号转换为直流信号。
4. 滤波电路：滤除噪声，提高信号质量。
5. 触发电路：将信号转换为触发信号，控制执行电路的动作。
6. 执行电路：根据触发信号，执行相应的动作，如点亮LED灯、控制继电器等。
三、实验器材1. 仿真软件：Multisim2. 声音传感器：驻极体话筒3. 放大电路：运算放大器4. 整流电路：二极管5. 滤波电路：电容6. 触发电路：施密特触发器7. 执行电路：继电器或LED灯8. 电源：直流电源四、实验步骤1. 搭建电路：根据实验原理，在Multisim软件中搭建声控电路。
2. 设置参数：设置声音传感器的灵敏度、放大电路的放大倍数、整流电路的整流方式、滤波电路的截止频率、触发电路的阈值电压等参数。
3. 仿真实验：通过软件仿真，观察电路在不同参数设置下的工作情况。
4. 数据分析：记录并分析实验数据，验证电路的功能和性能。
五、实验结果与分析1. 声音传感器灵敏度：提高声音传感器的灵敏度，可以减小触发电路的误触发概率。
2. 放大电路放大倍数：适当提高放大电路的放大倍数，可以提高电路的灵敏度。
3. 整流电路整流方式：选择合适的整流方式，可以保证整流电路的输出电压稳定。
4. 滤波电路截止频率：提高滤波电路的截止频率，可以滤除更多的噪声。
5. 触发电路阈值电压：适当调整触发电路的阈值电压，可以提高电路的抗干扰能力。
六、实验结论通过本次实验，我们成功搭建了声控电路，并对其功能和性能进行了验证。
实验结果表明，声控电路可以有效地将声音信号转换为触发信号，控制执行电路的动作。
声控照明节电开关电路原理方框
图1 是该声控照明节电开关电路原理方框，由话筒、声音放大、倍压整流、光控、电子开关、延时和交流开关七部分电路组成。
下图声控照明节电开关电路原理图
电路原理：话筒MIC1和VT1、R1~R3、C1组成声音拾取放大电路。
为了获得较高的灵敏度，VT1 的β值选用大于100。
话筒MIC也选用灵敏度高的。
R3不宜过小，否则电路容易产生间歇振荡，C2、D1和D2、C3构成倍压整流电路。
把声音信号变成直流控制电压。
R4、R5和光敏电阻R11组成光控电路。
有光照射在R11上时，阻值变小，对直流控制电压衰减很大。
VT2、VT3和R7、D3组成的电子开关截止，C4 内无电荷，单向可控硅MCR截止，灯泡不亮。
在MCR截止时，直流高压经R9、R10、
D4降压后加到C3、CW1（稳压管）上端。
C3为滤波电容，CW1为稳压值12~15V的稳压二极管，保证C3上电压不超过15V直流电压。
当无光照射R11 时，R11 阻值很大，对直流控制电压衰减很小，VT2、VT3等组成的电子开关导通，D3 也导通，使C4充电。
R8、C5和单向可控制MCR、D5~D8 组成延时与交流开关。
C4通过R8 把直流触发电压加到MCR控制端，MCR导通，灯泡点亮。
灯泡发光时间长短由C4、R8 的参数决定，按图中所给出的元器件数值（R8为22K），发光30秒左右后，MCR截止，灯熄灭。
C5为抗干扰电容，用于消除灯泡发光抖动现象。
06 声控电路制作
⑤将整个印制电路板装入一个小盒里，并在传声器位置上挖孔，让传声器露出盒外。
4．调整方法
①将控制电路安装于路灯附近的高处，调整电位器RP，使继电器处于临界“释放”状态(这时集成电路第7脚电压约等于2．1V)。
②站在离路灯2～3米处拍掌，或者咳嗽一声，路灯应点亮。若灯泡不亮，应该调节电位器RP。
变压器选用小型电源变压器或电铃变压器，输出电压12V。
3．制作步骤
①按照第三章介绍的工艺方法，制作好印制电路板。
②备好元件材料，按照装配图将元器件焊接好。焊接中请注意二极管的极性和电解电容器的极性。
③集成电路JEC-2外形是双向14脚。引出脚的顺序是：从最短脚开始，顺时针方向为序，上方为1-7脚，下方为8-14脚。
图6-6是图6-5的印制电路板图。D4、D6选用2CP21，D5选用2CW19；
电阻器：R1：470Ω，R2=100kΩ，Rp：20kΩ；
电容器：C1=1 000μF/25V，C2=0．047μF；
集成电路选用JEC-2；
传声器选用炭精受话器或驻极体传声器；
③灯泡亮后1～2分钟应能自动熄灭。若灯亮时间太短，可以把电阻R2的值改大一些，或将电容C2的容量改大一些。
④继电器控制电灯的主电路接市电，连接调整时不可带电操作。
(二)声控插座
这是一个小巧玲珑的声控插座，使用非常方便。将需要声控的电器往该插座上插，就可以用击掌声音控制开关机。接人灯泡，就可以作为声控灯。
1．电路及工作原理
图6-5是声控延时路灯的电路图。变压器B和二极管D1、D2、D3、D4构成桥式整流电路；C1为滤波电容；稳压管D5实现稳压，稳定电压值为12V；R1是稳压管的限流电阻。控制电路由集成电路JEC-2来完成。
单片机简易声控电路
单片机简易声控电路单片机简易声控电路是一种利用声音信号控制电路开关的装置。
它可以通过检测声音的强度和频率来实现对电路的控制操作。
在本文中，将介绍声控电路的原理、设计方法和应用场景。
一、声控电路的原理声控电路的原理基于声音信号的变化来控制电路的开关。
通常，声控电路由声音传感器、信号处理电路和执行器等组成。
声音传感器是声控电路的重要组成部分，它能够将声音信号转换为电信号。
常见的声音传感器有电容麦克风、电阻麦克风和压电传感器等。
当传感器接收到声音信号时，会产生相应的电信号输出。
信号处理电路对从声音传感器接收到的电信号进行处理，以滤除噪声和干扰信号，同时将有效的声音信号转换为控制信号。
控制信号可以是数字信号，也可以是模拟信号，具体根据电路的设计要求来确定。
执行器是声控电路中的输出部分，它可以是继电器、LED灯、电机等。
当信号处理电路产生控制信号后，通过执行器来实现对电路的控制。
二、声控电路的设计方法声控电路的设计方法主要包括声音信号的采集、信号处理和执行器控制三个步骤。
1. 声音信号的采集：选择合适的声音传感器，并将其与单片机相连。
可以使用模拟输入引脚或数字输入引脚来接收传感器输出的电信号。
2. 信号处理：利用单片机内部的ADC模块或外部的模数转换芯片，将模拟信号转换为数字信号。
然后，根据设计要求对信号进行滤波和放大处理，以提高信号的稳定性和可靠性。
3. 执行器控制：通过单片机的输出引脚将控制信号传递给执行器，实现对电路的控制。
可以使用继电器来控制高功率设备，使用LED 灯来显示控制状态，或使用电机来实现机械运动等。
三、声控电路的应用场景声控电路具有简单、方便、实用的特点，在各个领域有广泛的应用。
1. 家居自动化：声控电路可以应用于智能家居系统中，实现对灯光、电器等设备的声控控制。
只需轻声一喊，就能够打开或关闭灯光，调节电视音量等。
2. 机器人控制：声控电路可以与机器人系统结合，实现对机器人的语音控制。
声控电路原理(二)
声控电路原理(二)声控电路原理声控电路是一种能实现通过声音控制电器设备的技术。
它通过感应环境中的声音信号，将声音信号转化为电信号，并通过电信号控制相应的电路和设备。
下面将以浅入深的方式解释声控电路的相关原理。
声音测量声音是一种机械波，它的传播需要介质的存在，例如空气、水等。
声音的特性主要包括频率（音调）、幅度（音量）和声波形状等。
为了实现声控电路，首先需要测量和分析环境中的声音信号。
麦克风麦克风是声音信号的传感器，将声音转化为电信号。
它通过震动膜片的方式，将声波的机械能转化为电能。
麦克风产生的电信号与声音信号的频率和幅度成正比。
声音信号转换为了将麦克风产生的电信号转换为可用的信号，需要进行信号转换和处理。
放大由于麦克风产生的电信号较弱，需要经过放大电路进行信号的放大处理，提高信号的幅度，使其达到控制电路的工作范围。
放大电路通常由运算放大器构成。
滤波由于环境中的声音包含丰富的频率成分，为了分析和控制特定频率范围的声音，需要进行滤波处理。
滤波电路可以将不需要的频率成分剔除，只留下所需的频率范围。
信号识别和控制经过信号转换和处理后，需要进一步识别和控制信号，以实现对电器设备的控制。
信号识别声音信号的识别可以通过频率分析和模式匹配实现。
将声音信号与预先设定的模式进行匹配，从而判断出声音的类型和特征。
控制电路一旦声音信号被识别并确定其控制动作，需要通过电路进行控制。
控制电路可以根据声音信号的不同特征，控制电器设备的启停、调节和切换等操作。
应用场景声控电路可以应用于各种领域，例如家居自动化、智能音箱、车载音响等。
通过声控电路，可以实现语音识别和智能控制，带来更加便捷和智能化的生活体验。
•家居自动化：通过声音控制灯光、电视、空调等设备，实现智能家居的自动化控制。
•智能音箱：通过声音识别，实现对音箱的语音控制，例如音乐播放、天气查询等。
•车载音响：通过声音识别，实现对车载音响的控制，例如切换音乐、调节音量等。
总结起来，声控电路通过感应和处理声音信号，实现了对电器设备的智能控制。
声控开关电路图及工作原理
声控开关电路图及工作原理
声控开关电路图如下：
```
+5V R1
| |
Mic ----|---- C1 ---------|----- multivibrator --- output
| |
|---- R2 -------|
| |
GND GND
```
工作原理：
1. 声源通过麦克风(Mic)输入电路，将声音信号转换为电信号。
2. 电容C1和电阻R1构成一个简单的RC电路，起到对声音
信号进行滤波的作用。
3. 电容C1滤波后的信号经过电阻R2输入到多谐振荡器(multivibrator)中。
4. 多谐振荡器产生一个固定频率的方波信号。
5. 多谐振荡器的输出通过一个增幅器放大后，可以用来驱动其他电路或设备。
整个电路的原理是：当有声音输入到麦克风时，声音会通过滤波电路和多谐振荡器，最终输出一个方波信号。
根据声音信号的强弱不同，方波信号的频率可以有所变化。
通过对方波信号进行进一步的处理，可以实现声音控制开关等功能。
声控灯电路设计
声控灯电路设计你们有没有想过，在晚上我们走进楼道或者房间的时候，灯就自动亮了，这是多么方便的事情呀。
今天咱们就来说说这个神奇的声控灯电路是怎么设计的。
咱们先来说说声控灯的原理吧。
声控灯就像是一个特别聪明的小耳朵。
你看，当我们发出声音的时候，就像在和这个小耳朵说话一样。
比如说，我们咳嗽一声或者拍一下手，这个声音会产生一种震动，这种震动就像小水波一样在空气里传播。
那这个声音怎么就能让灯亮起来呢？这就需要一个小小的零件，就像一个小耳朵的助手，这个零件能感受到声音的震动。
就好比我们在海边，小贝壳能听到海浪的声音一样，这个零件能听到我们发出的声音。
当它听到声音的时候，就会给另外一个零件发送一个信号。
这个另外的零件就像是一个小管家。
它收到信号后，就会告诉电源，让电源把电送到灯那里去。
就好像小管家听到有人敲门，然后就去打开大门让客人进来一样。
那这个电路里都有哪些东西呢？有一种东西叫麦克风，这个麦克风就是我们刚刚说的小耳朵。
它可灵敏了，哪怕是很轻的声音它都能听到。
我给你们讲个小故事吧。
有一次我在做一个简单的声控小实验，我轻轻吹了一口气，那个麦克风都能捕捉到这个声音，然后让小灯闪了一下呢。
还有一个东西叫放大器。
这个放大器就像是一个小喇叭，不过它不是用来发出声音的，而是把麦克风听到的小信号变得大大的。
就像我们把一颗小种子种到地里，它慢慢长大变成一棵大树一样，这个小信号在放大器里就变得很强了。
再就是一个控制器啦。
这个控制器就是我们说的小管家。
它决定什么时候让电去开灯。
比如说，我们不能让灯一直亮着呀，所以这个小管家就会控制时间，可能过了一会儿，它就会告诉电源，不用再给灯送电了，灯就灭了。
那我们要是自己做一个声控灯电路的话，要怎么做呢？我们可以找一些简单的小零件。
像我们可以用废旧的收音机里的小零件，有的收音机坏了，但是里面的一些小零件还是好的。
我们把这些小零件按照我们刚刚说的原理连接起来。
我有一个小伙伴，他特别爱动手。
他就用从旧东西上拆下来的零件做了一个小小的声控灯电路。
声控电路原理
声控电路原理声控电路是一种能够通过声音信号来控制电路开关的装置。
它广泛应用于各种自动化设备、智能家居和电子产品中，为人们的生活带来了极大的便利。
声控电路的原理是利用声音传感器将声音信号转换成电信号，再通过电路控制模块对设备进行控制。
下面我们将详细介绍声控电路的工作原理和组成部分。
声控电路主要由声音传感器、信号处理电路和控制电路组成。
声音传感器是声控电路的核心部件，它能够将声音信号转换成电信号，并将其传送给信号处理电路。
信号处理电路对接收到的声音信号进行放大、滤波和数字化处理，以便更好地被控制电路识别和处理。
控制电路根据信号处理电路输出的信号，对设备进行相应的控制操作。
声控电路的工作原理是通过声音传感器感知周围的声音，将声音信号转换成电信号，并通过信号处理电路进行处理，最终由控制电路对设备进行控制。
在实际应用中，声控电路可以实现对灯光、风扇、门窗等设备的智能控制，使得人们的生活更加便捷和舒适。
声控电路的应用场景非常广泛，例如智能家居领域，我们可以利用声控电路实现对灯光、空调、电视等设备的声控操作，提升家居生活的舒适度和便利性；在工业自动化领域，声控电路可以应用于自动化生产线上，实现对设备的远程控制，提高生产效率和安全性；在医疗设备领域，声控电路可以用于医疗设备的控制，帮助医生更好地进行诊断和治疗。
总的来说，声控电路作为一种智能控制技术，具有广泛的应用前景和市场需求。
随着人工智能和物联网技术的不断发展，声控电路将会在更多领域得到应用，为人们的生活和工作带来更多的便利和创新。
希望通过本文的介绍，读者能够对声控电路有更深入的了解，为相关领域的应用和研究提供一定的参考价值。
声控电路的应用及其原理
声控电路的应用及其原理引言声控电路是一种能够通过声音信号来控制电器或装置工作的电路。
随着声控技术的不断发展和应用，声控电路被广泛应用于家居自动化、安防系统、智能家电等领域。
本文将介绍声控电路的原理、应用以及其中涉及到的技术。
声控电路的原理声控电路的工作原理是通过麦克风接收到的声音信号，经过放大、滤波等处理后，转化为电信号，再通过相应的逻辑电路进行判断和控制。
下面是声控电路的基本原理：•声音接收：声控电路通常使用麦克风作为声音的接收器。
麦克风能够将声音信号转化为电信号并输出。
•信号放大：为了处理麦克风输出的微弱信号，需要将其进行放大。
通常会使用运放等放大器件来放大声音信号。
•滤波处理：声音信号中包含各种频率的成分，为了提取需要的声音特征并屏蔽其他干扰信号，需要进行滤波处理。
常用的滤波电路包括高通滤波器、低通滤波器等。
•信号转换：经过滤波处理后的声音信号还是模拟信号，需要将其转换为数字信号以便后续处理。
常用的转换方式是使用模数转换器（ADC）将模拟信号转换为数字信号。
•逻辑判断：将数字信号输入到逻辑电路中进行判断，根据不同的判断结果来控制相应的电器或装置工作。
声控电路的应用声控电路主要应用于以下领域：1. 家居自动化声控电路可以与家居自动化系统相结合，通过声音指令来控制家居设备的开关和调节。
例如，通过声控电路可以实现语音控制灯光的开关和调光，语音控制窗帘的开关等。
2. 安防系统声控电路可以应用于安防系统中，通过声音识别判断是否有异常情况发生。
例如，当检测到玻璃破碎声时，声控电路可以触发报警装置，发出警报信号。
3. 智能家电声控电路可以与智能家电相结合，实现智能控制。
例如，智能音箱通过声控电路可以接收声音指令，控制智能家电的工作，如调整空调温度、播放音乐等。
4. 机器人声控电路是机器人领域中不可或缺的一部分。
利用声控电路可以实现机器人对声音的感知，从而实现语音交互。
声控电路的技术考量在设计和使用声控电路时，需要考虑以下技术问题：1. 噪声抑制麦克风在接收声音信号的同时也会接收到环境中的噪声。
