金属软管规格表

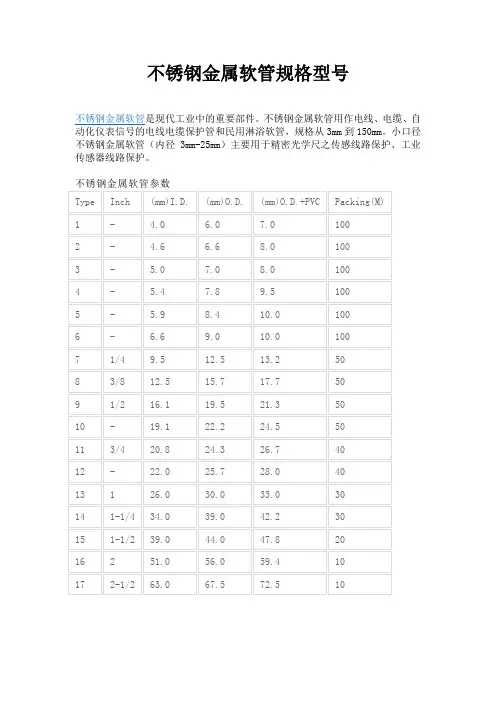

不锈钢金属软管规格型号
不锈钢金属软管规格型号不锈钢金属软管是现代工业中的重要部件。
不锈钢金属软管用作电线、电缆、自动化仪表信号的电线电缆保护管和民用淋浴软管，规格从3mm到150mm。
小口径不锈钢金属软管（内径3mm-25mm）主要用于精密光学尺之传感线路保护、工业传感器线路保护。
不锈钢金属软管参数包塑不锈钢金属软管产品材质: （内层）采用不锈钢软管及特殊绝缘处理；（外层）采用PVC原料（抗紫外线、防老化）。
包塑不锈钢金属软管产品颜色: 黑色、灰色其它颜色可选。
工作温度: -40℃~+160℃ 。
产品特性:1、包塑软管有极佳之防水、绝缘性，抗拉性。
2、包塑软管表面采用PVC材料，且PVC塑料中添加了防火阻燃剂。
3、包塑软管结构为单扣和双扣型，增加抗拉强度、不容易折断或变形。
4、包塑软管弯曲性能好，内部平滑构造，在穿引电线电缆时容易通过。
5、包塑软管防水、防油、防腐蚀，密封性好。
产品美观，结构紧密。
应用领域: 铁路，机车，交通系统工程，空调，各种机械，自动化控制设备，发电厂，化工，输配电系统，通信系统，船舶，大厦，厂房内及屋外露出部分之配线保护。
用途: 保护电线电缆以及达到绝缘、防水、并可增进线缆弯曲美观。
不锈钢金属软管结构不锈钢金属软管是由不锈钢波纹管外编一层或多层钢丝或钢带网套，两端配以接头或法兰头，用于输送不锈钢金属软管各种介质的柔性元件。
二.特点：耐腐蚀、耐高温、耐低温（-196℃~+420℃)，重量轻、体积小、柔软性好。
广泛用于航空、航天、石油、化工、冶金、电力、造纸、木材、纺织、建筑、医药、食品、烟草、交通等行业。
1．输送具有腐蚀性的化工介质或有机溶剂。
（例如：装卸氨水、丙酮等）2．输送高温气体、热油等高温介质。
（例如：热蒸汽、导热油等）3．输送低温或超低温介质。
（例如：液氮）4．高温环境下输送水、汽、油等介质。
（例如：炼焦、炼钢、连铸设备中的水汽系统和液压系统）5．需要减震或消除噪音的管路。
（例如：泵的进出口）规格：￠4-￠600压力：0.6MPa-25.0MPa执行标准：GB/T14525-93 不锈钢金属软管作为一种柔性耐压管件安装于液体输送系统中，用以补偿管道或机器、设备连接端的相互位移，吸收振动能量，能够起到减振、消音等作用，具有柔性好、质量轻、耐腐蚀、抗疲劳、耐高低温等多项有点。
金属软管规格表
金属软管规格表金属软管为了方便查阅选用方便我们按结构型式不同把金属软管分为：1、通用螺纹连接式。
2、通用法兰连接式。
3、两端接管连接式。
4、快速接头连接式。
5、几种典型行业的结构形式。
注意：在选用所需金属管总成时，一般应首先弄清以下四大要素：1、尺寸：即软管的通径和长度，确定长度时注意软管弯曲半径，一般静态弯曲半径R j=(5-8)DN，动态弯曲半径R d=10DN。
2、压力：选用承压能力合适的软管，并把工作压力注明。
注意：温度对软管承压能力的影响。
3、介质：据介质的腐蚀性选择管体及接头材质。
4、安装：据安装条件选择方便的软管接头，并注意：配置时使软管运动方向合理，不扭曲。
通用型金属软管接头形式一览表快速接头式金属软管性能表法兰式金属软管性能表两端钢管焊接金属软管性能表螺纹式金属软管性能表通用金属软管标注方法：吹氧波纹金属软管在炼钢行业中，转炉氧枪与供氧管道之间原为橡胶软管连接，但容易爆炸，危及人身设备安全，且使用寿命短，更换频繁，影响生产，因而近几年多改为金属软管。
我们引进国外技术研制成功转炉专用顶吹氧金属软管。
经两年多的使用验证，在高温高压、高流速、高粉尘的恶劣条件下使用，满足转炉炼钢工艺要求不产生噪音，寿命可达到26个月。
该吹氧软管也可用做转炉氧枪冷却水管及平炉吹氧软管。
说明：（1）平焊法兰标准为JB81-94，松套法兰标准为JB83-94，也可根据客户要求设计制造。
（2）材质为碳钢（Q235-A），连接形式代号为T；不锈钢时，为B。
（3）工作温度-196～+450℃（4）软管动态弯曲半径取R=(10～12)Dn双层保温金属软管说明：一、用途和特点：1、内，外管可同时流动两种不同的流体。
2、外管内通蒸汽便于内管的流体保温，防止固化。
二、可根据甲方的实际用途专门制作，法兰标准由用户提供。
三、两个小法兰的相对位置为180°，小法兰的高度的距大法兰的距离，由甲方订贷时提出。
四、规格：全长不能小于1000mm。
不同管径的波纹金属软管对应的长度
不同管径的波纹金属软管对应的长度波纹金属软管是一种常见且重要的管道连接元件，它通常用于输送液体、气体和固体颗粒等介质的管道系统中。
波纹金属软管由内外两层金属薄壁管和波纹管腹板组成，具有良好的柔性和弹性，能够在复杂的工作环境中保持稳定的连接。
波纹金属软管的管径对其使用效果和应用领域有着重要的影响。
不同管径的波纹金属软管适应不同的介质输送需求，以及承受不同的流体压力和温度等工况条件。
在实际应用中，根据具体的工程需求和管道设计参数，选用合适的管径是非常重要的。
以常见的一些波纹金属软管为例，来说明不同管径对应的长度。
首先，我们先介绍一下波纹金属软管的常见规格：管径一般从小到大分为DN6、DN8、DN10、DN15、DN20、DN25等一系列规格，其中DN 代表“公称直径”。
对于DN6的波纹金属软管，其内外两层金属薄壁管的直径相对较小，一般为6毫米左右。
由于直径小，碱法的一个基本原理是具有传递性：在同样长度下，管径越小，管道长度越长，波纹金属软管的长度则相对较长。
同样道理，DN8管径的波纹金属软管的长度也会比DN6要略短一些，但仍然比较长。
接下来是DN10管径的波纹金属软管，在常见的工程应用中，这个管径的波纹金属软管使用较为普遍。
其长度在2米到5米之间是比较常见的。
接下来是DN15管径的波纹金属软管，由于管径的增大，其长度相对较短，一般在1.2米到2.5米之间。
再接下来是DN20管径的波纹金属软管，随着管径的继续增大，波纹金属软管的长度会进一步缩短，一般在1米到2米之间。
最后是DN25管径的波纹金属软管，这是常见的较大管径规格之一，其长度更短，一般在0.8米到1.5米之间。
需要注意的是，以上长度范围仅供参考。
实际应用中，根据具体的工程需求、管道设计参数以及相关规范的要求，选择合适的波纹金属软管长度是非常重要的。
总之，不同管径的波纹金属软管对应的长度是会有所差异的。
根据实际需求选用合适的管径，能够更好地满足工程的要求，确保管道系统的安全运行。
304金属软管规格型号
304金属软管规格型号
304金属软管规格型号包括以下几种：
1. 直接焊接金属软管：这种类型的软管是由不锈钢带通过螺旋焊接而成的，常见的规格型号有DN6、DN8、DN10、DN13等。
2. 波纹管套种接连法兰金属软管：这种类型的软管是在两端各焊接一个法兰，形成软管和法兰的一体结构，常见的规格型号有DN15、DN20、DN25、DN32等。
3. 波纹管丝绞连接金属软管：这种类型的软管是通过波纹管和安装接头的丝绞连接方式进行连接，通常用于液体传输系统中，常见的规格型号有DN25、DN32、DN40、DN50等。
4. 螺旋金属软管：这种类型的软管是采用螺旋成型的不锈钢带制成，具有较好的柔性和耐压性能，常见的规格型号有DN6、DN8、DN10、DN13等。
以上型号仅为示例，实际使用时需要根据具体的管道或设备要求来选择合适的规格型号。
金属软管及管接头的规格
按JG/T3053-1998标准JSF-JSB平包塑软管[平包塑金属软管]卡套式金属软管接头DKJ．螺纹厚壁钢管（水、煤、气管）薄壁钢管（电线管）公制英制公称英称外径×壁厚英称公称外径×壁厚17.00×2.25 φ12（13）3/8″15.87×1.60 #15 5/8″ 3/8″ #12#15 1/2″ 1/2″φ15（21.25×2.75 16） 19.05×1.80 #20 3/4″#20 3/4″）φ20（ 3/4″25.40×1.80 #25 1″ 26.75×2.75 19#25 1″ 1″ #32 1-1/4″31.75×1.80 33.50×3.25 φ25#32 1/4″1- 1-42.25×3.25 1/4″φ32 #40 38.10×1.80 1/2″G1-#40 φ38（40） G1-#50 1/2″ 2″ 50.80×2.00 1-48.00×3.50 1/2″φ51（ 2-1/2″ 63.50×2.50 50#50 ） #70 2″ 60.00×3.50 2″φ64（70）#70 2-#80 3″ 76.20×3.20 1/2″ 1/2″2-75.50×3.75φ75（80） #80 88.50×4.00 3″ 3″4″φ100 #100114.0×4.00 4″140.0×4.50 φ125 5″ #125 5″φ150 6″ #150 6″ 165.0×4.50 φ2008″ 8″ #200注：特殊规格、型号，特殊螺纹可来电订做。
自固式管接头DGJ配套金属软管规格DGJ卡套金属接头对应钢管尺寸螺纹厚壁钢管（水、煤、气管）薄壁钢管（电线管）公制英制公称英称外径×壁厚外径×壁厚英称公称17.00×2.25 5/8″ 15.87×1.60 φ12（13#15 ） 3/8″ 3/8″#12#15 3/4″ 19.05×1.80 ）16 1/2″ 21.25×2.75 1/2″φ15（#20#203/4″）19φ20（ 26.75×2.75 3/4″ 25.40×1.80 1″#25内螺纹金属软管接头DPN．配套金属软管规格 DPN内螺纹金属软管接头提供螺纹范围公制螺纹M美标螺纹G英制公制NPT德标螺纹PG 英制螺纹PG13.5 3/8″φ12 G3/8″ 3/8″NPT M20×1.5PG13.5 1/2″）φ15（16 G1/2″ 1/2″NPTM20×1.5PG21 M27×2.0 3/4″NP 3/4″）φ20（19 G3/4″ T PG29 1″NPTM33×2.0 1″φ25 G1″PG29 1/4″NPT M42×2.0 1/4″ 1-φ32 G1-1/4″ 1-PG36 1- 1/2″）40 M48×2.0 G1-1/2″ 1/2″NPT 1-φ38（PG48 φ51（502″ M60×2.0 G2″ 2″NPT ）M76×2.0 2-1/2″NPT ）φ64（701/2″ 2- 1/2″ G2- M88×2.0 G3″ 3″NPT ）φ75（803″G4″ M114×2.0 φ100 4″ 4″NPT5″NPT φ125 5″ G5″ M140×2.06″NPT M164×2.0 G6″ 6″φ150。
金属软管的规格
金属软管的规格
金属软管是指由不锈钢、铜等金属材料制成的柔性管道，可承受高压、高温、高强度的工业管道。
金属软管在国内被广泛应用于石油化工、食品药品、造船、机械设备、航空航天等行业，其中不同行业对金属软管的规格要求也不相同。
以下为金属软管的一些常见规格。
1、外径（OD）
金属软管的外径是指金属管子所包裹的整体直径。
一般来讲，金属软管的外径越大，其承压、耐磨、耐高温等性能越强。
外径的单位一般是毫米（mm），如1/4”金属软管的外径为6.35mm。
3、压力
金属软管的承压能力是由金属管材的种类、壁厚等多种因素共同决定的，不同规格的金属软管能够承受的压力也会有所区别。
一般来讲，金属软管的承压能力一般在10-50MPa 左右。
4、长度
金属软管的长度一般是由用户需求或者生产厂家要求而确定的。
不同行业、不同场合的金属软管长度需求也不相同，一般来讲，常见长度为500-4000mm左右。
5、温度范围
由于金属管道的热传导性能较好，所以金属软管在高温环境下的应用广泛。
不同规格的金属软管在承受高温时的温度范围也会有所不同。
6、表面处理
金属软管面处理一般分为两种，一种是电镀铬，一种是不加表面处理。
经过电镀铬的金属软管表面会涂覆有一层光滑的铬膜，可以有效提高金属软管的防腐蚀性能，同时还具有耐高温、耐磨等特点。
但是，电镀铬的金属软管成本较高，不加表面处理的金属软管则成本较低。
金属软管规格表汇总
金属软管规格表金属软管为了方便查阅选用方便我们按结构型式不同把金属软管分为：1、通用螺纹连接式。
2、通用法兰连接式。
3、两端接管连接式。
4、快速接头连接式。
5、几种典型行业的结构形式。
注意：在选用所需金属管总成时，一般应首先弄清以下四大要素：1、尺寸：即软管的通径和长度，确定长度时注意软管弯曲半径，一般静态弯曲半径R j=(5-8)DN，动态弯曲半径R d=10DN。
2、压力：选用承压能力合适的软管，并把工作压力注明。
注意：温度对软管承压能力的影响。
3、介质：据介质的腐蚀性选择管体及接头材质。
4、安装：据安装条件选择方便的软管接头，并注意：配置时使软管运动方向合理，不扭曲。
通用型金属软管接头形式一览表快速接头式金属软管性能表法兰式金属软管性能表两端钢管焊接金属软管性能表螺纹式金属软管性能表通用金属软管标注方法：吹氧波纹金属软管在炼钢行业中，转炉氧枪与供氧管道之间原为橡胶软管连接，但容易爆炸，危及人身设备安全，且使用寿命短，更换频繁，影响生产，因而近几年多改为金属软管。
我们引进国外技术研制成功转炉专用顶吹氧金属软管。
经两年多的使用验证，在高温高压、高流速、高粉尘的恶劣条件下使用，满足转炉炼钢工艺要求不产生噪音，寿命可达到26个月。
该吹氧软管也可用做转炉氧枪冷却水管及平炉吹氧软管。
说明：（1）平焊法兰标准为JB81-94，松套法兰标准为JB83-94，也可根据客户要求设计制造。
（2）材质为碳钢（Q235-A），连接形式代号为T；不锈钢时，为B。
（3）工作温度-196～+450℃（4）软管动态弯曲半径取R=(10～12)Dn双层保温金属软管说明：一、用途和特点：1、内，外管可同时流动两种不同的流体。
2、外管内通蒸汽便于内管的流体保温，防止固化。
二、可根据甲方的实际用途专门制作，法兰标准由用户提供。
三、两个小法兰的相对位置为180°，小法兰的高度的距大法兰的距离，由甲方订贷时提出。
四、规格：全长不能小于1000mm。
常用金属软管快速接头资料
金属软管快速接头按JG/T3053-1998标准JSF-JSB平包塑软管[平包塑金属软管]DKJ卡套式金属软管接头DGJ自固式管接头DPN内螺纹金属软管接头不锈钢耐压金属软管：1. 结构：是由不锈钢波纹管外编一层或多层钢丝或钢带网套，两端配以接头或法兰头，用于输送各种介质的柔性元件。
2.特点：耐腐蚀、耐高温、耐低温（-196℃~+420℃)，重量轻、体积小、柔软性好。
广泛用于航空航天、石油化工、冶金电力、造纸、纺织、医药食品、烟草、交通等行业。
通用系列：4.通用波纹金属软管1接管式波纹金属软管、产品型号：HBJR公称通径：DN8～DN4001.0(MPa) ～工作压力：0.6RX21连接形式：2、接头式波纹金属软管一端内锥接一端球头外套螺母，(1头连接)产品型号：HBJR公称通径：DN4～DN3235(MPa) ～1.0工作压力：RX18/23连接形式：(两端球头外套螺母连接2产品型号：HBJR ) 公称通径：DN4～DN3235(MPa) 1.0～工作压力：RX18连接形式：(榫槽接头连接3产品型号：HBJR ) 公称通径：DN18～DN40工作压力：4.0～16(MPa)RX24 或连接形式：RX24/25一端榫面、一端槽面接头A(RX2４/25)B 两端榫面接头(RX24)(55°锥管螺纹连接4产品型号：HBJR )公称通径：DN8～DN50工作压力：1.0～2.5(MPa)连接形式：RX01或RX01/09(RX01) 两端锥管阳螺纹A一端阳、一端阴锥管螺纹B(RX01/09)(油任接头连接5产品型号：HBJR )公称通径：DN15～DN80工作压力：0.25～1.6(MPa)连接形式：RX02A或RX02(RX02A) 两端油任接头A(RX02)两端油任内锥螺纹B(6开启式快速接头连接)产品型号：HBJR公称通径：DN15～DN504.0(MPa) ～工作压力：2.5RX66连接形式：(爪型快速接头连接7产品型号：HBJR )公称通径：DN40～DN150工作压力：1.6～2.5(MPa)连接形式：RX673．法兰式波纹金属软管(两端平焊法兰连接1产品型号：HBJR )公称通径：DN32～DN6002.5(MPa) ～工作压力：0.25RX06连接形式：(一端平焊法兰，一端松套法兰2连接)产品型号：HBJR公称通径：DN32～DN6002.5(MPa) ～工作压力：0.6RX06/15连接形式：(两端翻边松套法兰连接3产品型号：HBJR )公称通径：DN15～DN300工作压力：0.6～2.5(MPa)RX05连接形式：(凹凸面高压法兰连接4产品型号：HBJR ) 公称通径：DN32～DN200工作压力：4.0～6.4(MPa)RX26 或连接形式：RX26/27一端凸面法兰，一端凹面法A兰连接（RX26/27）B 两端凸面法兰连接(RX26)专用波纹全属软管与波纹补偿器1储罐用波纹金属软管、产品型号：CJR公称通径：DN40～DN400工作压力：0.25～2.5(MPa)RX06/15连接形式：2泵用波纹补偿器、产品型号：HBBB公称通径：DN32～DN600工作压力：0.6～1.6(MPa)RX06/15或RX06连接形式：3泵用波纹金属软管、产品型号：BJR公称通径：DN40～DN500工作压力：0.25～4.0(MPa)RX06/15RX06连接形式：或文档已到结尾，仔细阅读满以后在买。
