发电机常用保护
发电机各种保护方法
（一）发电机保护配置原则：大型机组造价昂贵，在系统中作用重要，一旦发生故障，不仅危及机组，而且严重影响系统安全运行，酿成巨大经济损失和恶劣社会影响，因此在考虑其继电保护的总体配置时，应辨证权衡，力求合理，完善和可靠，着眼点既要将机组损害降至最低，又要避免不必要的突然停机，以确保系统安全运行。
发电机保护总结分类介绍：反应各种类型的短路故障，这些故障可造成机组的直接损坏，有主保护和异常运行保护之分：（I）短路保护：包括：发电机差动保护；定子匝间短路；定子接地保护；转子接地保护；后备保护：阻抗保护：用作发电机及变压器内部相间短路的后备保护负序电流保护：能反映机组三相不对称运行时出现的负序分量，主要作为发变组二相短路时的后备保护（2）异常运行保护：反应各种可能给机组造成危害的异常工况，这些工况不会很快造成机组的直接破坏，装设专用保护；a.定子过负荷保护；b.转子表层负序过负荷保护；c.失磁保护；d.失步保护；e.过励磁保护；f.过电压保护；g∙低频保护；h.逆功率保护；I意外加电压保护J发电机断水保护（3）大机组造价昂贵，结构复杂，故障造成的损失巨大。
大机组在系统中很重要，突然切除，给系统造成交大的扰动。
考虑保护总体配置时，要求：a.内部故障缩小保护死区，最大限度缩小故障破坏范围；b.尽可能避免不必要的突然停机，对某些异常工况采用自动处理；当发生短路保护时，当做发电机跳闸，立即停机处理。
当发生异常运行时，需针对异常参数，及时调整，否则做发电机跳闸，停机处理后重新启动机组（三）一般典型的有：1）发电机定子过负荷事故原因：1发电机某一相负荷过大发电机外部的不对称短路事故现象：1发电机三相电流不对称，某一相电流过大，可能超过额定值；2.转子温度升高；3.引起“发电机不对称过负荷”动作，保护信号灯亮；4.DCS报警窗口”发电机不对称过负荷”光字亮。
事故处理方法：1减少有功负荷，使负荷最大相电流不超过发电机的额定电流；2.监视转子温升情况。
发电机保护配置
发电机保护配置一、发电机保护配置1、法电机差动保护：保护能在区外故障时可靠地躲过两侧CT特性不一致所产的不平衡电流，区内故障保护灵敏动作。
保护采用三相式接线, 由两侧差动继电器构成，瞬时动作于全停。
2、发电机定子接地保护：保护由发电机机端零序电压和中性点侧三次谐波电压共同构成100%保护区的定子接地保护，基波跳闸，三次谐波发信号。
设PT断线闭锁。
区外故障时不误动。
3、发电机过电压保护：过电压保护动作电压取1.3倍额定电压，延时0.5秒动作于全停。
4、低频保护：低频保护反应系统频率的降低，保护由灵敏的频率继电器和计数器组成，并受出口断路器辅助接点闭锁。
即发电机退出运行时低频保护自动退出运行。
保护动作于发信号或全停。
装置在运行时可实时监视定值，频率及累计时间的显示。
两套保护之间宜有连续跟踪和数据累计功能。
5、失步保护：保护由三阻抗元件或测量振荡中心电压及变化率等原理构成,在短路故障、系统稳定振荡、电压回路断线等情况下,保护不误动作。
能检测加速和减速失步。
保护通常动作于信号,当振荡中心在发电机变压器内部,失步动作时间超过整定值或电流振荡次数超过规定值时,保护动作于全停。
并装设电流闭锁装置,以保证断路器断开时的电流不超过断路器额定失步开断电流。
6、失磁保护：保护由发电机端测量阻抗判据、变压器高压侧低电压判据、定子过电流判据组成。
设PT断线闭锁。
闭锁元件动作，阻抗元件动作发出失磁信号经延时t1动作减出力。
闭锁元件动作，阻抗元件动作延时t2切换厂用电源。
闭锁元件动作，系统电压低于动作允许值时经延时t3动作于全停或程序跳闸。
7、发电机逆功率保护：保护动作分两段时限t1发信号，t2动作于全停，具备PT断线闭锁功能。
8、程序跳闸逆功率保护：保护为程序跳闸专用,用于确认主汽门完全关闭。
由逆功率继电器作为闭锁元件,其整定值为(1-3)%发电机额定功率。
保护动作分两段时限t1发信号,t2动作于全停。
9、发电机过激磁保护：过激磁是以V/HZ的比值为动作原理，设有两段定值。
发电机保护常识知识点总结
发电机保护常识知识点总结发电机保护常识知识点总结发电机作为电力系统的重要组成部分，起着将机械能转化为电能的关键作用。
为了确保发电机的正常工作和延长其使用寿命，发电机保护显得尤为重要。
以下是一些关于发电机保护的常识知识点的总结。
一、过电压保护过电压是指发电机的电压超过额定值的情况。
过电压不仅会对发电机本身造成损坏，还会对连接在发电站和变电站的其他设备造成损害。
发电机过电压的原因可以是系统故障、电源切换、过电流、电网故障等。
针对过电压，常见的保护方式有电压继电器和电压保护装置。
电压继电器主要用于监测发电机的电压，当电压超过设定值时，电压继电器会触发相应的保护动作，例如切断电源或引导过电压。
电压保护装置可以检测到发电机输出电压超过限定值的情况，并及时采取措施来保护发电机。
例如，可以通过投入空载运行的变压器来降低发电机的电压。
二、过电流保护过电流是指发电机的电流超过额定值的情况。
过电流可能会在发电机负荷过重、短路故障、绝缘损坏等情况下发生。
过电流保护的目的是保护发电机和电力系统中的其他设备，防止过电流引发故障和损坏。
常见的过电流保护方式包括电流继电器和差动保护。
电流继电器使用电流互感器来监测发电机的电流。
当电流超过设定值时，电流继电器会发送信号触发保护动作，例如切断电源或引导过电流。
差动保护比电流继电器更为精确，它可以同时检测到发电机的输入和输出电流的差异。
如果差异超过设定值，差动保护将触发相应的保护动作。
三、频率保护频率是发电机运转状态的一个重要指标。
频率变化可能是由于发电机负荷突变、电网故障、发电机转速变化等原因引起的。
频率过高或过低都可能对发电机和连接设备造成损坏。
频率保护的主要目的是监测发电机频率的变化并触发相应的保护动作。
常见的频率保护装置有频率继电器和频率保护装置。
频率继电器通过监测发电机的输出频率来保护发电机。
一旦频率超出设定范围，频率继电器会触发保护动作。
频率保护装置可以通过调整发电机与电网之间的连接方式来稳定频率。
发电机保护现象、处理
发电机保护1 对于发电机可能发生的故障和不正常工作状态,应根据发电机的容量有选择地装设以下保护。
(1)纵联差动保护:为定子绕组及其引出线的相间短路保护。
(2)横联差动保护:为定子绕组一相匝间短路保护。
只有当一相定子绕组有两个及以上并联分支而构成两个或三个中性点引出端时,才装设该种保护。
(3)单相接地保护:为发电机定子绕组的单相接地保护。
(4)励磁回路接地保护:为励磁回路的接地故障保护。
(5)低励、失磁保护:为防止大型发电机低励(励磁电流低于静稳极限所对应的励磁电流)或失去励磁(励磁电流为零)后,从系统中吸收大量无功功率而对系统产生不利影响,100MW及以上容量的发电机都装设这种保护。
(6)过负荷保护:发电机长时间超过额定负荷运行时作用于信号的保护。
中小型发电机只装设定子过负荷保护;大型发电机应分别装设定子过负荷和励磁绕组过负荷保护。
(7)定子绕组过电流保护:当发电机纵差保护范围外发生短路,而短路元件的保护或断路器拒绝动作,这种保护作为外部短路的后备,也兼作纵差保护的后备保护。
(8)定子绕组过电压保护:用于防止突然甩去全部负荷后引起定子绕组过电压,水轮发电机和大型汽轮发电机都装设过电压保护,中小型汽轮发电机通常不装设过电压保护。
(9)负序电流保护:电力系统发生不对称短路或者三相负荷不对称(如电气机车、电弧炉等单相负荷的比重太大)时,会使转子端部、护环内表面等电流密度很大的部位过热,造成转子的局部灼伤,因此应装设负序电流保护。
(10)失步保护:反应大型发电机与系统振荡过程的失步保护。
(11)逆功率保护:当汽轮机主汽门误关闭,或机炉保护动作关闭主汽门而发电机出口断路器未跳闸时,从电力系统吸收有功功率而造成汽轮机事故,故大型机组要装设用逆功率继电器构成的逆功率保护,用于保护汽轮机。
发电机保护简介1、发电机失磁保护失磁保护作为发电机励磁电流异常下降或完全消失的失磁故障保护。
由整定值自动随有功功率变化的励磁低电压Ufd(P)、系统低电压、静稳阻抗、TV断线等判据构成，分别动作于发信号和解列灭磁。

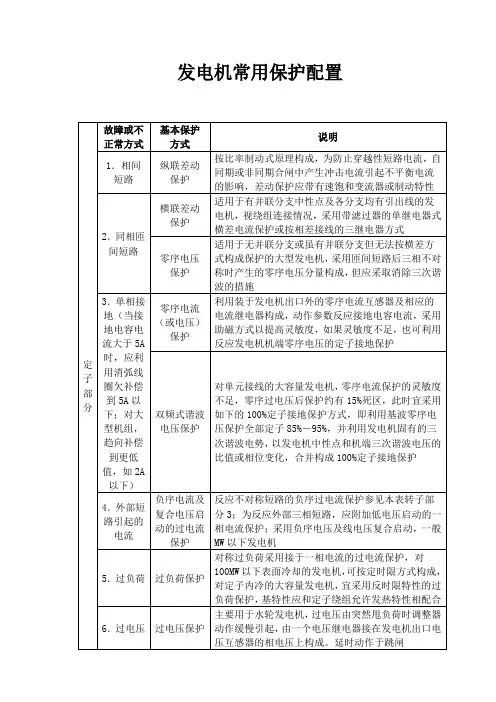

发电机常用保护配置
发电机常用保护配置
纵联差动保护是比较被保护设备各引出端电气量大小和相位的一种保护，是发电机（容量在500KW以上）相间短路的主保护。
一、发电机定子绕组单相接地保护
1．基波零序电压型定子绕组单相接地保护
2．三次谐波电压型定子绕组单相接地保护
3．外加电源方式的定子绕组单相接地保护
二、发电机转子回路一点接地保护
1．叠加直流电压式转子一点接地保护
2．叠加交流电压式一点接地保护
三、发电机的过电流保护
过电流保护主要用作发电机外部故障及内部短路时的后备保护。
1．复合电压启动的过电流保护
2．负序电流保护
当电力系统或发电机发生不对称短路或非全相运行时，将在发电机的定子绕组中流过对发电机有直接危害的负序电流。
保护作用：
1）可以进一步提高不对称短路时的灵敏度
2）为了保护由于定子电流不平衡而引起转子的过热
四、发电机过电压保护
当发电机突然甩负荷或距发电机不远处的外部短路被保护动作切除后，由于发电机转速的升高和定子绕组电枢反应的消失（或减小），都可能引起发电机定子绕组过电压。
五、发电机失磁保护
发电机失磁保护是指发电机励磁异常下降或全部消失的一种故障状态。
发电机失磁的原因有励磁回路断开、短路或励磁机励磁电源消失、采用半导体励磁系统时半导体元件、回路的故障或转子绕组故障等。
失磁保护的方式：
1）利用自动灭磁开关辅助接点，连锁跳开发电机的断路器。
2）利用发电机定子回路的参数变化来构成的失磁保护。
发电机的主保护
发电机的主保护：纵联差动保护短路保护单相接地保护发电机的后备保护：短路保护过电流保护负序电流保护励磁保护变压器的主保护：瓦斯保护差动保护电流速断保护后备保护：相间故障接地短路过负荷过励磁倒闸操作：电气设备的几种状态⑴运行状态系指某回路中的高压隔离开关和高压断路器（或低压刀开关及自动开关）均处于合闸位置，电源至受电端的电路得以接通而呈运行状态。
⑵检修状态系指某回路中的高压断路器及高压隔离开关（或自动开关及刀开关）均已断开，同时按保证安全的技术措施的要求悬挂了临时接地线，并悬挂标示牌和装好临时遮栏，处于停电检修的状态。
⑶热备用状态系指某回路中的高压断路器（或自动开关）已断开，而高压隔离开关（或刀开关）仍处于合闸位置。
⑷冷备用状态系指某回路中的高压断路器及高压隔离开关（或自动开关及刀开关）均已断开。
编辑本段倒闸操作规定⑴、倒闸操作必须根据值班调度员或电气负责人的命令，受令人复诵无误后执行。
⑵、发布命令应准确、清晰，使用正规操作术语和设备双重名称，即设备名称和编号。
⑶、发令人使用电话发布命令前，应先和受令人互通姓名，发布和听取命令的全过程，都要录音并做好记录。
⑷、倒闸操作由操作人填写操作票。
⑸、单人值班，操作票由发令人用电话向值班员传达，值班员应根据传达填写操作票，复诵无误，并在监护人签名处填入发令人姓名。
⑹、每张操作票只能填写一个操作任务。
⑺、倒闸操作必须有二人执行，其中一人对设备较为熟悉者作监护，受令人复诵无误后执行；单人值班的变电所倒闸操作可由一人进行。
⑻、开始操作前，应根据操作票的顺序先在操作模似板上进行核对性操作。
（预演）⑼、操作前，应先核对设备的名称、编号和位置，并检查断路器、隔离开关、自动开关、刀开关的通断位置与工作票所写的是否相符。
⑽、操作中，应认真执行复诵制、监护制，发布操作命令和复诵操作命令都应严肃认真，声音宏亮、清晰，必须按操作票填写的顺序逐项操作，每操作完一项应有监护人检查无误后在操作票项目前打"√"；全部操作完毕后再核查一遍。
电厂发电机的主要保护
(1)纵联差动保护:为定子绕组及其引出线的相间短路保护。
(2)横联差动保护:为定子绕组一相匝间短路保护。
只有当一相定子绕组有两个及以上并联分支而构成两个或三个中性点引出端时,才装设该种保护。
(3)单相接地保护:为发电机定子绕组的单相接地保护。
(4)励磁回路接地保护:为励磁回路的接地故障保护。
(5)低励、失磁保护:为防止大型发电机低励(励磁电流低于静稳极限所对应的励磁电流)或失去励磁(励磁电流为零)后,从系统中吸收大量无功功率而对系统产生不利影响,100MW及以上容量的发电机都装设这种保护。
(6)过负荷保护:发电机长时间超过额定负荷运行时作用于信号的保护。
中小型发电机只装设定子过负荷保护;大型发电机应分别装设定子过负荷和励磁绕组过负荷保护。
(7)定子绕组过电流保护:当发电机纵差保护范围外发生短路,而短路元件的保护或断路器拒绝动作,这种保护作为外部短路的后备,也兼作纵差保护的后备保护。
(8)定子绕组过电压保护:用于防止突然甩去全部负荷后引起定子绕组过电压,水轮发电机和大型汽轮发电机都装设过电压保护,中小型汽轮发电机通常不装设过电压保护。
(9)负序电流保护:电力系统发生不对称短路或者三相负荷不对称(如电气机车、电弧炉等单相负荷的比重太大)时,会使转子端部、护环内
,造成转子的局部灼伤,因此应装设负序电流保护。
(10)失步保护:反应大型发电机与系统振荡过程的失步保护。
(11)逆功率保护:当汽轮机主汽门误关闭,或机炉保护动作关闭主汽门而发电机出口断路器未跳闸时,从电力系统吸收有功功率而造成汽轮机事故,故大型机组要装设用逆功率继电器构成的逆功率保护,用于保护汽轮机。
发电机保护
tA I
2
（2）发电机允许过负荷的特性
2
1
图9－28
发电机的允许过负荷特性曲线示意图
1－考虑散热条件下；2－不考虑散热条件下
二、定子绕组的过负荷保护 保护的动作电流，按在发电机长期允许的负 荷电流下能可靠返回的条件整定。 三、转子绕组的过负荷保护 由定时限电流保护和反时限电流保护两部分 组成。定时限部分经延时动作于信号；反时 限部分动作于解列灭磁。 四、转子表层的过负荷保护 一般由定时限负序电流保护和反时限负序电 流保护两部分组成。定时限负序电流保护动 作于信号，反时限负序电流保护动作于跳闸。
（1－a）E
R
S2
R 图9－20
R1
U1,U2
R
切换采样式转子一点接地保护原理接线
U1 1 接地点位置 为： 3 3 U
接地电阻 R f 为：
Rf a
R1 2 R1 R 3U 3
正常运行时:四 4 个电阻 R 对称， U1＝U2，Δ U＝0， R f ＝ ； 转子绕组一点接地时：U1≠U2, 当 Rf
1.定子绕组单相接地故障的零序电压
图9－11 机端金属性单相接地时电压相量图
1)当机端单相接地时:
如图 9－11 所示：
1 1 UW ) U U0 (UU UV UW ) (UV U 3 3
显然： 发电机机端一相金属性接地时， 机端零序电压的大小等于发电机故障前的相电压。
第六节 发电机的失磁保护
一、发电机失磁运行及其产生的影响 1）发电机失磁，对机组本身产生危害。 2）发电机失磁运行对电力系统的影响。 二、发电机失磁保护的配置 大型发电机通常装设专门的失磁保护，动 作于信号、减负荷、或停机。
柴油发电机的安全保护常识
柴油发电机的安全保护常识1.发电机定子接地保护发电机定子接地保护作为发电机定子单相接地故障保护，由基波零序电压部分和三次谐波电压两部分组成，基波零序电压保护机端至机尾95%区域的定子绕组单相接地故障，由反映发电机机端零序电压原理构成，经时限t1（3s）动作于解列灭磁；三次谐波电压保护机尾至机端30%区域的定子绕组单相接地故障，由发电机中性点和机端三次谐波原理构成，经时限t2（5s）动作于信号。
二者组成100%的定子接地保护。
保护设有ＰＴ断线闭锁。
2.发电机失磁保护失磁保护作为发电机励磁电流异常下降或完全消失的失磁故障保护。
由整定值自动随有功功率变化的励磁低电压3.发电机转子一点接地保护发电机转子一点接地保护用于反应发电机转子回路一点接地故障，保护采用乒乓式切换原理，轮流采样转子回路正、负极对地电压，通过求解两个不同的接地回路方程，实时计算转子接地电阻和接地位置。
保护经延时2秒动作于信号。
4.Ufd(P)、系统低电压、静稳阻抗、TV断线等判据构成，分别动作于发信号和解列灭磁。
励磁低电压Ufd(P)判据和静稳阻抗判据均与静稳边界有关，可检测发电机是否因失磁而失去静态稳定。
静稳阻抗判据在失磁后静稳边界时动作。
5.励磁回路过负荷保护励磁回路过负荷保护用作转子励磁回路过流或过负荷的保护，接成三相式，由定时限和反时限两部分组成。
定时限部分动作电流按正常运行最大额定电流下能可靠返回的条件整定，经时限t1(5s)动作于信号和降低励磁电流（降低励磁电流的功能未用）；反时限部分动作特性按发电机励磁绕组的过负荷能力确定，保护动作于解列灭磁，反时限上限为10秒。
6. 发电机负序过负荷保护保护装置由定时限和反时限两部分组成，定时限动作电流按躲过发电机长期允许的负序电流值和躲过最大负荷下负序电流滤过器不平衡的电流值整定，经时限3秒动作于信号。
反时限动作特性按发电机承受负序电流的能力确定，动作于解列灭磁。
7.发电机对称过负荷保护保护装置由定时限和反时限两部分组成，定时限部分经时限8.秒动作于信号。
发电机保护包括哪些？
发电机保护包括哪些？
发电机包括以下几种保护：
(1) 纵差保护：发电机内部及出口断路器之内相间故障的主保护，全停。
(2) 复压过流：发电机内部相间故障的后备保护。
(3) 对称过负荷：定时限减功率；反时限解列。
(4) 不对称过负荷：解列（负序过流）。
(5) 失磁保护、匝间保护、100%定子接地保护：解列。
(6) 转子一点接地保护：发信号；转子两点接地保护：解列停机。
(7) 此外，发电机还配备定子匝间短路保护、定子接地保护、逆功率、程跳逆功率保护、失步保护、起停机保护、误上电保护、过激磁保护等。
发电机在刚并网时，电压为何会有所降低？对于发电机来说，一般都是迟相运行，它的负载也一般是阻性和感性负载。
当发电机升压并网后，定子绕组流过电流，此电流是感性电流，感性电流在发电机内部的电枢反应作用比较大，它对转子磁场起削弱作用，从而引起端电压下降。
当流过的只是有功电流时，也有相同作用，只是影响比较小。
这是因为定子绕组流过电流时产生磁场，这个磁场的一半对转子磁场起助磁作用，而另一半起去磁作用，由于转子磁场的饱和性，助磁一方总是弱于去磁一方。
因此，磁场会有所减弱，导致端电压有所下降。
发电机主保护及后备保护有哪些？
发电机主保护及后备保护有哪些？
不同的类型发电机有不同的保护的。
比如 30MW发电机保护有：差动，时限电流速断，复合电压过电流，失磁，过电压等要跳闸。
温度过高，过负荷，单相接地等报警。
1、发电机主保护：发变组差动（大差）、发电机差动（小差）、发电机横差。
（1）纵联差动保护..
点击重新加载
（2）匝间短路保护.
a、定子绕组单相接地保护.
b、转子绕组接地保护.
c、发电机失磁保护.
2、发电机后备保护：失灵启动（跳上一级开关的保护）。
意思是：当发电机保护动作后，结果发电机保护拒动或开关拒动，无法跳闸停机。
那么去启动发电机相邻元件保护，跳开相邻元件的开关。
比方：发电机带一条线路，发电机不跳，就延时去跳线路的开关。
a、外部短路引起的定子绕组过电流保护.
b、定子绕组过负荷保护.
c、转子绕组.
d、转子表层过负荷保护.
e、定子绕组过电压保护.
f、逆功率保护.
g、失步保护.
h、过激磁保护.
i、低频率保护.
3、发电机，1831年9月23日由法拉第发明，是将机械能转变成电能的电机。
通常由汽轮机、水轮机或内燃机驱动。
电能是现代社会最主要的能源之一。
发电机在工农业生产、国防、科技及日常生活中有广泛的用途。
发电机分为直流发电机和交流发电机两大类。
后者又可分为同步发电机和异步发电机两种。
现代发电站中最常用的是同步发电机。
点我阅读全部内容。
发电机装设有哪些电气保护装置？
发电机装设有哪些电气保护装置？
发电机装设有哪些电气保护装置？
答：(1)、纵联差动保护(差动速断及比率差动)：作为发电机
相间短路的主保护。
保护动作时断开主发电机出口断路器、灭磁开关
停电、关导水叶、关蝶阀停水轮机，并发事故信号。
(2)、复合电压启动过电流保护：作为发电机的各种短路故障的
后备保护及外部故障的后备保护，I、Ⅱ段保护动作后经I、Ⅱ段时限
延时5秒跳主机出口断路器、灭磁开关停电，关导水叶水轮机停机，
并发事故信号。
(3)、定子过电压保护：防止定子异常过电压，过电压定值为150V，保护动作延时0.5秒跳开发电机出口断路器、灭磁开关停电，关导水叶水轮机停机，并发事故信号。
(4)、转子一点接地保护：延时3秒动作于发信号。
(5)、转子二点接地保护：延时1秒动作于跳开发电机出口断路器、灭磁开关停电、关导水叶停水轮机，并发事故信号。
（6）、过负荷保护：防止发电机长时间过负荷运行，延时9秒动作于发信号。
(7)、非电量保护：防止机组运行中灭磁开关偷跳而使发电完失磁，当"FMK 联跳发电机出口断路器"LP 在投入位置时，保护动作断开主发电机出口断路器，并发事故信号。
发电机应装设哪些类型的保护装置有何作用
1.发电机应装设哪些类型的保护装置?有何作用?
根据发电机容量大小、类型、重要程度及特点，装设下列发电机保护，以便及时反映发电机的各种故障及不正常工作状态。
(1)纵差动保护。
用于反映发电机线圈及其引出线的相间短路。
(2)横差动保护。
用于反映发电机定子绕组的同相的一个分支匝间或同相不同分
支间短路。
(3)过电流保护。
用于切除发电机外部短路引起的过流，并作为发电机内部故障
的后备保护，通常与复合电压（低电压、负序电压等）进行配合。
(4)单相接地保护。
反映定子绕组单相接地故障。
在不装设单相接地保护时，应
用绝缘监视装置发出接地故障信号。
(5)不对称过负荷保护。
反映不对称负荷引起的过电流，一般在5MW以上的发电
机应装设此保护，动作于信号。
(6)对称过负荷保护。
反映对称过负荷引起的过电流，一般应装设于一相过负荷
信号保护。
(7)过压保护。
反映大型汽轮发电机突然甩负荷时，引起的定子绕组的过电压。
(8)励磁回路的接地保护，分转子一点接地保护和转子两点接地保护。
反映励磁
回路绝缘状态。
(9)失磁保护。
是反应发电机由于励磁故障造成发电机失磁，根据失磁严重程度，
使发电机减负荷或切厂用电或跳发电机。
(10)发电机断水保护。
装设在水冷发电机组上，反应发电机冷却水中断故障。
以上十种保护是大型发电机必需的保护。
为了快速消除发电机故障，以上介绍的各类保护，除已标明作用于信号的外，其它保护均作用发电机断路器跳闸，并且同时作用于自动灭磁开关跳闸。
