三面翻广告牌的结与技术参数详情

合集下载

三面翻

什么是三面翻什么是三面翻具有同一面积可三倍表现的空间和视觉动感的优势。

既优于普通路牌，又区别于霓虹灯、电子屏幕等：其独特的动态效果，不断变幻的画面更容易吸引行人的注意力，达到了一个广告的最大效应。

可广泛使用在户外，如车站、机场、码头、体育场、大型建筑的墙面和楼顶等处，以及户内如民览会、商场、娱乐场、门头装饰等场所，可大大提高黄金广告位的利用率，并达到美化城市效果。

三面翻的技术发展三面翻的三部分构成（当前主流技术）：铝制三棱柱与外框，塑料凸轮推进系统，PLC控制器与电机。

其中铝材与电器均可市场上直接成品配件选购。

塑料凸轮推进系统因为涉及到动力工程学以及材料学上的设计专利问题，因此它也成为三面翻厂家的核心竞争力。

细数历代三面翻产品，推进系统不断更新进步：单电机传动，皮带式传动，链条式传动，齿轮推进。

在多年的应用中受距离限制、只适于小牌，构造易磨损、难修复、难调节、故障率高等等故障显露无疑。

最新一代技术仍存在容易因凸轮间磨损，而导致设备故障，画面不平整，三棱柱碰撞等等问题。

专业地讲，除去优势的质量，便捷的凸轮调校与更换，是评估一个三面翻产品优势的标准。

国内最早于90年代中期引进国内专利技术开始制造。

虽然所引进的技术较为落后（据业内人士介绍为单电机传动），但由于国内市场空白，这个厂家因而得以有多年的一家独大的市场好局。

进入21世纪，不停有广告人士介入三面翻制造产业，纷纷从国外引进当时较为先进的凸轮推进式三面翻，或直接投产，或加以技术改造。

因此近年来三面翻品牌不断涌现。

但由于同期粗劣的仿制小作坊更如雨后春笋般，导致总个三面翻市场陷入一片混乱。

许多厂家在此混乱中倒下，而能够在这几年混乱中坚持下来的，或有优势的销售团队，或有优势的质量与售后。

三面翻安装制作流程一、基础支架：广告牌由于自身重量较大，所以需要安装在非常牢固的金属支架或直接固定在建筑物的壁面上。

三面翻基础支架由购方自行安装制作，并需要经过严格的广告牌基础抗压和三面翻支架抗风强度测算，使之达到广告牌金属支架和三面翻广告牌自重对承重支架抗压的基本要求，达到当地最大风力的抗风要求。

三面翻广告牌制作预算完整版

三面翻广告牌制作预算 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】
三面翻广告牌制作预算及说明
一、规格及数据：根据贵公司提供确定的三面翻广告设备及配套工程规格及/数据
如下：
a、规格：（1）宽28m×高5m×2块 =280㎡（共2套D型直牌）
b、安装地点：
c、技术参数：画面转动时间每面8－12秒；画面停止时间 1－999秒可分段任意设
置；缝隙为8~12mm根据广告牌的高度决定。

二、设备明细表：
二生产安装周期： 20 个工作日
三、三面翻工程材料及人工预算
（一）、基础部分：
1．三面翻支撑钢结构（∠40、∠50、12#槽钢等钢材、辅料、人工费等）
㎡×.00元/㎡=.00元
（二）、三面翻部分：
1．三面翻D型牌(配套成品材料直牌): 280㎡×元/㎡=156800元2．三面翻运输、装卸费: 货到由甲方自行支付运
三面翻裸牌价（不含税）：元四、售后服务：
电机、微电脑控制器等电子系统整体免费保修一年（一年后电子系统的销售材料价：1、欧特电机：元/台；2、法国高乐斯终端控制系统：元/台；3、韩国进口接近开关：元/条。

）其他配件免费三年换新（三年后传动件及五金件材料销售价：元/套）。

五、备注说明：
1、此工程不含广告有关政府申报等费用。

2、计价面积以外框尺寸为准。

三面翻广告牌的安装与维护技巧

三面翻广告牌的安装与维护技巧
三面翻安装维护
一、基础支架：
三面翻大多安装在牢固的金属支架或建筑物的墙面上。

基础支架需要严格的设计制作，并需要坚固的基础抗压和支架抗风强度计算，使之达到金属支架和三面翻自重对基础的抗压要求，达到当地最大风力的抗风要求。

1：横梁要求水平，立柱要求竖直。

2：在画面长度方向要求不平直度小于10 毫米，在画面高度方向要求上下横梁不平行度小于20 毫米。

对基础支架制作强度要求：下横梁是支撑三面翻广告牌重量的承重结构，要求在与三面翻广告牌连接的每一个点产生不超过2 毫米的弹性变形。

二、三面翻广告牌安装简要步骤：
按尺寸要求，先装上下外框(要求外框内角为90 度)固定在支架上，再将左右外框与上下框相连接，最后安装三棱柱画面
更换画面：
首先关闭电源，将三棱柱向上提20 毫米，然后从底部横向移动三棱柱，三棱柱上端就会自动脱开。

画面通常是用带背胶的即时贴制成，可将其纵向截成140 毫米宽若干条，编好号码，按顺序贴在三棱柱上
保养与维护:
特别注意：在开始保养打开装有机械装置的边框之前，应首先关闭主电源。

1：画面和外框清洗：用低压喷水枪清洁，然后擦干。

2：钢制齿轮：在电机和传动主轴之间的钢制齿轮，每连续运转半年应加润滑黄油一次。

3: 塑料齿轮：在三棱柱传动中的凸轮盘是用合成材料制作，本身具有自润滑功能，不需加任何润滑剂。

济南红旗广告有限公司。

三面翻的基本结构及技术参数

三面翻的根本布局及技能参数三面翻广告牌是由一级并排定位的三棱柱组成.三棱柱由特制铝型材(6065T5)制成,经由过程机电驱动所有的三棱柱环抱本身中间轴滚动,操纵三棱柱的三个侧面可构成三幅画面.三面翻广告牌具备同一面积可三倍表现的空间和视觉动感的上风."曙光"牌三面翻广告牌按照多年实际,在综合比力各种三面翻广告牌的底子上,引进欧洲最新技能--凸轮推动体系,并会同中外专家连系国情予以改良,使其产物日臻美满,它的低摩擦、高靠得住性传动,从底子上降服了不少三面翻广告牌在面积大、风力强的环境下,妨碍反复的缺点.技能特色:1.微电脑智能节制体系.2.三重平安庇护装配:三棱柱弹性庇护//传动轴扭力过载庇护//机电延时断电庇护.技能参数:1.电源:电压220V频次50Hz电流g0.54A功率g90W.2.分量:每平方米20-25Kg3.画面组合:三棱柱高8米(专利配件可达21米高以上),长度不限,三棱柱宽:132毫米,三棱柱裂缝:6-8毫米,外框宽:145毫米,外框厚:165毫米(见布局表示图).4.翻动结果:(出厂时按照客户需要,只能设定一种).A:海浪式(从左到右或从右到左):从一侧翻至另外一侧.B:揭幕式(终结式):从中心向双方、由双方向中心翻动(合用于长12米以上,使用两台或多台机电者).C:疾速变革式(同步式):所有棱柱同时翻动(合用于小面积).5.开关:由"西门子"牌微电脑时控开关节制.天天至多可设6次开和6次关,并可按天和按周轮回.6.画画滚动时间:每面6-90秒(出厂已设定).7.画面遏制时间:由电脑随时设定,每面分别为1-99秒.8.抗风本领:在底子支架安稳、不乱的前提下,抗风力不小于9级.9.运转寿命:安置及格,畸形调养的前提下,按逐日16小时计较,运转寿命很多于6年.10.机电:日来源根基装松下同步低速机电.文章摘自：/html/41658.htm。

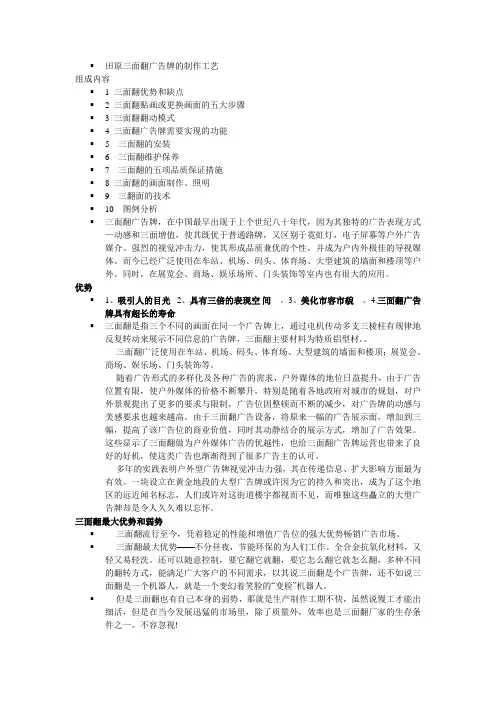

田原三面翻广告牌的制作工艺

▪田原三面翻广告牌的制作工艺组成内容▪ 1 三面翻优势和缺点▪ 2 三面翻贴画或更换画面的五大步骤▪ 3 三面翻翻动模式▪ 4 三面翻广告牌需要实现的功能▪ 5 三面翻的安装▪ 6 三面翻维护保养▪7 三面翻的五项品质保证措施▪8 三面翻的画面制作、照明▪9 三翻面的技术▪10 图例分析▪三面翻广告牌，在中国最早出现于上个世纪八十年代，因为其独特的广告表现方式—动感和三面增值，使其既优于普通路牌，又区别于霓虹灯，电子屏幕等户外广告媒介。

强烈的视觉冲击力，使其形成品质兼优的个性，并成为户内外极佳的导视媒体。

而今已经广泛使用在车站、机场、码头、体育场、大型建筑的墙面和楼顶等户外。

同时，在展览会、商场、娱乐场所、门头装饰等室内也有很大的应用。

优势▪1、吸引人的目光 2、具有三倍的表现空间。

3、美化市容市貌。

4.三面翻广告牌具有超长的寿命▪三面翻是指三个不同的画面在同一个广告牌上，通过电机传动多支三棱柱有规律地反复转动来展示不同信息的广告牌，三面翻主要材料为特质铝型材。

三面翻广泛使用在车站、机场、码头、体育场、大型建筑的墙面和楼顶；展览会、商场、娱乐场、门头装饰等。

随着广告形式的多样化及各种广告的需求，户外媒体的地位日益提升，由于广告位置有限，使户外媒体的价格不断攀升，特别是随着各地政府对城市的规划，对户外景观提出了更多的要求与限制，广告位因整顿而不断的减少，对广告牌的动感与美感要求也越来越高。

由于三面翻广告设备，将原来一幅的广告展示面，增加到三幅，提高了该广告位的商业价值，同时其动静结合的展示方式，增加了广告效果。

这些显示了三面翻做为户外媒体广告的优越性，也给三面翻广告牌运营也带来了良好的好机，使这类广告也渐渐得到了很多广告主的认可。

多年的实践表明户外型广告牌视觉冲击力强，其在传递信息、扩大影响方面最为有效。

一块设立在黄金地段的大型广告牌或许因为它的持久和突出，成为了这个地区的远近闻名标志，人们或许对这街道楼宇都视而不见，而唯独这些矗立的大型广告牌却是令人久久难以忘怀。

三面翻技术说明

包装运输：备有专用泡沫纸皮保护传动系统减少因运输带来破坏，正常情况下采取铁路或公路运输。
高度/长度无限：曙光特备专用配件，解决因合金制作工艺的调度限制，满足特大型广告牌的制作。这一技术填补国行业的空白。
三面翻的基本结构及技术参数
三面翻广告牌是由一级并排定位的三棱柱构成。三棱柱由特制铝型材(6065T5)制成，通过电机驱动所有的三棱柱围绕自身中心轴转动，利用三棱柱的三个侧面可形成三幅画面。三面翻广告牌具有同一面积可三倍表现的空间和视觉动感的优势。“曙光”牌三面翻广告牌根据多年实践，在综合比较各类三面翻广告牌的基础上，引进欧洲最新技术－－凸轮推进系统，并会同中外专家结合国情予以改进，使其产品日臻完善，它的低磨擦、高可靠性传动，从根本上克服了很多三面翻广告牌在面积大、风力强的情况下，故障频频的缺陷。
2.控制器规格：为更多的提高“曙光”牌三面翻的科技含量，我们为所有的三面翻均安装电脑数控系统；
Ⅰ型数码电控：长度在12m以内(只使用一台电机)，其主要功能为：a，画面停留时间可调节；b，三重保护中的电机延时断电保护。
Ⅱ型数码电控：长度超过12m(需使用2台或多台电机)，其主要功能为：a，具备Ⅰ型数码电控的所有功能；b，可两面转动第三面隐藏；c，可分别调节三个画面的停留时间(详细操作方法，见电脑控制使用说明书)。
电脑控制（选配件）
1.控制器功能：a.三面或两面翻转 b.任何一面停留时间设置（1-99秒） c.控制多台电机同步工作 d.如果机械系统或电路、电源系统出现故障，造成电机过载，电子控制装置会自动关闭驱动系统 e.控制板有相应的显示功能：当前程序执行步骤显示//当前画面显示//当前设定值显示
技术特点：棱柱弹性保护//传动轴扭力过载保护//电机延时断电保护。

三面翻技术参数精

鼎誉三面翻技术参数一、电源电压：220伏频率：50赫电流：》0.56安功率：》90瓦；二、画面组合：三棱柱长：最高8.5 米三棱柱宽：100mm/120mm/126mm/133mm;外框宽：125毫米外框厚：125毫米；三、运转控制：翻动效果：（出厂时根据客户需求）；A:波浪式：从一侧翻至另一侧；B:开幕式：从中间向两边（适用于长12米以上，使用两台或多台电机）；C:快速变化式：所有棱柱同时翻动（适用于小面积）；D: 分段式: 分成若干个画面反动；开关时间：由微电脑时钟开关控制，开关时间为1-24小时，24 小时内开关次数不小于10次。

画面转动时间：出厂时已设定：每面8-30秒；画面停止时间：由电脑随时设定，每面分别为1-999秒；四、抗风能力：在基础支架牢固、稳定的条件下，抗风力不底于12级。

五、运行寿命：安装合格，正常保养的条件下，按每日12小时鼎誉”三面翻拥有一支技术过硬、经验丰富的专业队伍，我们15■梅花将以最优惠的价格、最优良的服务和最高品质的产品来满足您的需求，彰显您的品牌个性。

鼎誉三面翻剖面图1■四方总成2■三角盖3■下边框4■六棱5■弹簧套6■弹簧卡位7.8.上下轴承套9■拨盘10.中心传动轴11■轴套12■卡子 13轴承套14.支架轴承座电脑控制一、控制器功能（一）三面或两面翻转；（二）任何一面停留时间设置（1---999 秒）（三）控制多台电机同步工作；（四）如果机械系统或电路、电源系统出现故障，造成电机超载电子控制装置会关闭驱动系统；（五）控制版有相应的显示功能；显示内容包括：当前程序执行步骤显示当前设定值, 当前画面显示二、控制器规格为更多的提高三面翻的科技含量，我们为面积超过20平方米的三面翻均安装电脑数控系统：I型数码电控：长度在6n以内（使用一台电机便可）其主要功能为：-画面停留时间可调节；•三重保护中的电机延时断电保护 H型数码电控：长度超过6m（需使用2台或多台电机），其主要功能为：•具备I型数码电控的所有功能；•可两面转动第三面隐藏；•可分别调节三个画面的停留时间（加强型）备注:我们使用的是同行业中最先进的凸-双轮传动技术.100平方8小时用电不超过1.5 度；（3米以上高度）鼎誉专利的电路控制系统可准确的控制三个面任何一面的停留时间。

三面翻的产品型号

三面翻的产品型号川美三面翻A型CM127-001●【适应范围】楼顶广告、墙面广告、单立柱广告、落地多立柱广告、立交桥等大型户外广告媒体。

●【适应高度】广告牌高度6.85m-7.35m●【主要技术参数】1.主材:6065T5航空铝合金。

坚固、不易变形;耐用,抗氧化。

2.外框规格:136mm(宽)x138mm(厚)3.三棱柱宽度:127mm,厚度1.8mm,弯曲度、扭曲度小于3mm。

4.整备重量:每平方米约20公斤。

5.传动:凸轮推进系统、传动更平稳,不抖动;运动更紧密,不偏移。

6.传动轴:直径20mm实芯铝轴,扭力强劲,传动顺畅。

7.画面组合:三棱柱高7m不接,长度不限。

8.画面缝隙:根据三面翻广告牌的高度来确定。

9.画面转动时间:每面6-15秒(出厂已设定)10.画面停留时间:0~999秒自由设定。

11.电机:欧特、松下,电压220V、电流0.54A、频率50HZ、功率90W。

12.微电脑控制系统:(法国)高乐斯,自动保护、自动复位和智能控制画面停留时间等功能。

13.抗风能力:10级以内。

14.运行寿命:安装合格,每天以16小时计算,正常寿命为10-15年。

川美三面翻 B型CM127-002●【适应范围】楼顶广告、墙面广告、单立柱广告、落地多立柱广告、立交桥等大型户外广告媒体。

●【适应高度】广告牌高度6.35m-6.85m●【主要技术参数】1.主材:6065T5航空铝合金。

坚固、不易变形;耐用,抗氧化。

2.外框规格:136mm(宽)x138mm(厚)3.三棱柱宽度:127mm,厚度1.65mm,弯曲度、扭曲度小于3mm。

4.整备重量:每平方米约18公斤。

5.传动:凸轮推进系统、传动更平稳,不抖动;运动更紧密,不偏移。

6.传动轴:直径20mm实芯铝轴,扭力强劲,传动顺畅。

7.画面组合:三棱柱高7m不接,长度不限。

8.画面缝隙:根据三面翻广告牌的高度来确定。

9.画面转动时间:每面6-15秒(出厂已设定)10.画面停留时间:0~999秒自由设定。

三面翻广告牌剖析

三面翻广告牌可行性使用报告一．三面翻广告牌的市场效应及前景目前三面翻广告牌虽仍未完全取代传统广告牌的地位，但在国内外各主要城市，尤其是在国外，它已成为突出优效的广告媒体。

当商业界趋向倚重广告牌作为户外广告用途之际，三面翻立体广告牌已获证实是具备极大吸引力及优效节能的彰显力，以及他夺目抢眼的设计自然让人留下深刻印象，结果令三面翻广告牌广告效益和广告效应倍增。

三面翻立体广一告的使用效应起到了革命性变化，商业已懂得利用三面翻的立体和机械特色塑造了不同的户外广告全新的媒体宜传效应。

三面翻广告牌己成LED大屏后的广告新宠。

以低廉的成本实事的立体画面和优良的宣传效应慱得了广大商业界朋友的青睐，户外广告行业的三面翻广告牌已趋成熟。

随著科技的进展，这类机动广告牌更容易操控，更可靠，更容易保养。

三面翻广告牌除了提供更多画面展示外，它那定期转动设计也较具吸引力。

此外，这类机动广告牌可预设程式，以不同方式和相隔不同时段通过程控转动。

三面翻广告牌可作波浪式转动，或有如百叶窗帘那般开合。

究竟这类机动广告功效如何？简言之，自然是这类转动广告牌比静止广告牌收益更大。

如今国内各大型商场及媒体投放制作单位亦逐渐利用户外三面翻广告牌作为公共关系运动的延续。

无可否认，户外广告市场近年来已经历了“爆炸发展期”。

道理很显浅，广告画面更大幅，更便宜，更快速制成。

三面翻广告牌现继续稳定占户外广告行业重要席位，而三面翻户外广告牌仍不断增长扩展。

二．独特的自然简约的建筑结构便于改造1.在当今的各大型商场户外广告墙面上，己都不具备从新改造机会，主要的户外广告媒体在卖场建设初期己无展前的发展战略目光把户外广告都限制在了单一画面的制作方法上，如需改造成三面翻广告改造成本也非常巨大，而且也失去了三面翻广告的本身经济效益，2.根据本商场得天独厚的地理位置，以及自身的商圏的商业氛围，以及自身的建设结构真是享有改造增效的良好条件，是任何卖场都无法可比的3。

原先简约的建筑结构只需把外檐玻璃拆除便可随意设计施工完全无需破坏外部前檐结构如加以安全户外施工保护内部正常营业施工即可实行。

三面翻广告牌原理

三面翻广告牌原理
三面翻广告牌是一种具有创意和吸引力的户外广告形式。

它由三个相互连接的面板组成，这些面板可以在垂直和水平方向上同时旋转。

每个面板上都有独立的广告内容，通过旋转面板，可以展示不同的广告内容。

三面翻广告牌的原理是基于旋转面板的机制。

通常，每个面板上都带有一系列广告图案，这些图案通过机械装置控制旋转。

广告牌的背后通常安装有电动机或手动装置，用于驱动旋转系统。

当观众从不同角度观看广告牌时，他们可以看到不同的广告内容。

这种创新的展示方式吸引了人们的眼球，并提供了多样化的广告展示。

三面翻广告牌通常安装在交通繁忙的地区，如道路旁边或市中心等地方，以确保广告能够吸引到更多的人。

三面翻广告牌的制作需要一定的技术和设计能力。

制造商需要考虑广告牌的大小、材料和旋转机制等因素。

他们还需要设计各个面板上的广告内容，以确保各个面板之间的连贯性和视觉吸引力。

此外，广告牌的维护和保养也是重要的，以确保广告内容的正常展示。

总结起来，三面翻广告牌通过旋转面板的机制展示多个广告内容，吸引观众眼球，提供多样化的广告展示。

它是一种创新而受欢迎的户外广告形式，广泛应用于各种场所和环境中。

北京三面翻广告牌制作(精)

北京三面翻广告牌制作(精)介绍北京三面翻广告牌是一种类似于电子屏幕的广告牌，其最大的特点就是可以在一个屏幕上切换三个广告内容，能够最大程度地吸引人们的注意力，是广告宣传领域中非常常见的一种广告形式。

这种广告牌主要应用于各大商场门前、夜市、广场、机场和高速公路等地方。

由于其能够播放多个广告内容，给人留下更深刻的印象，因此受到了广告客户的大力青睐。

制作制作材料对于三面翻广告牌的制作，其所需的材料主要包括：广告牌机箱、LED屏幕、各种电线、显卡等。

其中，LED屏幕是最重要的材料之一，需要选择高质量的LED屏幕来保证广告效果。

制作流程步骤一：制作广告牌机箱首先，在制作三面翻广告牌之前，需要准备好一个广告牌的机箱，这个机箱需要具备稳定性、防水性，并且要有良好的散热条件。

机箱制作完毕后，需要将LED屏幕装入机箱中，并连接各种电线。

步骤二：安装显卡然后，需要将显卡插入电脑主板中，并安装相应的驱动程序，以确保LED屏幕可以正常播放广告。

步骤三：LED屏幕调试接下来，需要进行以LED屏幕的调试工作。

将LED屏幕连接到电脑，调整好屏幕分辨率等参数，然后将广告内容上传到电脑中，最终实现三面翻广告牌的播放效果。

制作注意事项在制作三面翻广告牌时，需要注意以下几点：1.选择高质量的材料，特别是LED屏幕2.安装过程中要注意稳定性和防水性3.制作完毕之后，要进行充分的调试和测试，确保广告牌的正常运行和播放效果。

总结总的来说，北京三面翻广告牌制作需要一定的专业知识和技术，需要精心准备和认真制作。

然而，一旦制作完毕，它将成为商家很好的宣传工具，能够吸引更多的顾客关注。

希望这篇介绍能为对三面翻广告牌感兴趣的人带来帮助。

川美A型三面翻广告牌技术参数(精)

川美A型三面翻广告牌技术参数
一、合金型材：
规格
三棱柱
外框
宽度
壁厚
加强筋
面宽度
厚度
主梁壁厚
126mm
1.8mm
9条
136mm
138mm
1.8mm
主框材质
6063T5
三棱柱材质
6065T5
设备净重
约20-22kg/㎡
二、传动及控制系统：
翻动形式
（任选一种）
开幕式翻动
闭幕式翻动
同步式翻动
从左至右式翻动
从右至左式翻动
三棱柱
每六根为一件（300㎜×300㎜×6000㎜）
边框
上边框（250㎜×250㎜×6000㎜）
下边框（250㎜×300㎜×6000㎜）
贴画架
两件/套（200㎜×200㎜×1500㎜）
六、抗风等级：
等级
≤10级正常运转
备注:本技术参数之三面翻广告牌适合6米及以上高度使用。
B）每天工作时间可设定为六段
C）画面转动时间似乎牌面长度及翻动形式（18米开幕式约10秒）
四、主装标准：
三棱柱之间缝隙
6mm-8mm（允许公差±1mm）
画面离边框
上端距离边框42㎜（允许公差±2mm）
下端距离边框33㎜（允许公差±1mm）
画面左右距边框
因画面长度决定三棱柱的根数及距离边框的尺寸
五、包装：
三、传动及控制系统：
传动系统
可调凸轮间隙推动
主动轮
分体式主动轮内镶金属配件
动力源
日本松下牌（原装进口电机）
功率
220V 90W 50Hz
数量
控制系统
chuanmei可调微电脑控制系统

三面翻广告牌施工方案

三面翻广告牌施工方案1. 背景介绍随着城市的发展和人们生活质量的提高，广告牌成为城市中不可或缺的一部分。

而在传统的广告牌中，三面翻广告牌因其独特的设计和多角度展示效果而备受欢迎。

本文将介绍三面翻广告牌的施工方案，包括材料选择、施工步骤和安全注意事项等。

2. 材料选择2.1 广告牌结构三面翻广告牌由广告牌主体结构和广告牌面板组成。

广告牌主体结构一般采用钢结构，具有坚固耐用的特点。

广告牌面板可以选择透明或不透明的材料，如钢板、铝板等，具体的选择会根据广告内容的要求和施工环境来决定。

2.2 翻转机构三面翻广告牌的翻转机构是其最核心的部分，它可以使广告牌在风力作用下自动翻转，实现多面展示效果。

翻转机构一般采用电动机和齿轮系统来驱动广告牌的翻转，确保操作平稳可靠。

2.3 照明设备为了使广告牌在夜间也能吸引人们的注意，照明设备是必不可少的。

可以选择LED灯带或其他照明设备来照亮广告牌，提高其可视度。

3. 施工步骤3.1 准备工作在施工前，需要仔细规划广告牌的位置和尺寸，并获得相关的施工许可。

同时，还需要联系供应商购买广告牌所需的材料和设备，并准备好施工所需的工具和人员。

3.2 安装广告牌主体结构首先，需要在施工现场搭建脚手架，并与广告牌主体结构相连接。

脚手架应满足安全要求，确保施工过程中的工人安全。

然后，将广告牌主体结构按照设计图纸进行组装。

确保结构的稳固，并通过螺栓将其与脚手架固定。

3.3 安装广告牌面板根据设计要求，选择合适的广告牌面板，并将其安装在广告牌主体结构上。

确保面板固定可靠，并采取防止面板松动或脱落的措施。

3.4 安装翻转机构将翻转机构安装在广告牌主体结构的适当位置上，并与广告牌面板相连接。

确保翻转机构的安装牢固，并进行必要的调试和测试，确保其正常运行。

3.5 安装照明设备根据设计要求，在广告牌上安装照明设备，以提高其在夜间的可视度。

确保照明设备的安装牢固，并进行相应的灯光调试。

3.6 检查和调试在施工完成后，对广告牌进行全面的检查和调试。

北京三面翻广告牌制作(精)

北京三面翻广告牌制作(精)在现代社会，广告是企业宣传自己、推销产品的重要途径之一。

并且广告的内容、形式、设计、执行等方面相当重要，它们对推广和销售产品都有着非常直接而重要的影响。

北京三面翻广告牌制作是当前广告行业中备受青睐的一种广告形式。

本文将就北京三面翻广告牌制作这一主题展开阐述，让大家了解这种广告形式特点和优势。

什么是北京三面翻广告牌广告牌市场的形式多种多样，广告牌作为传统户外媒体之一，因其形式独特和广泛传播优势而受到了众多广告主的青睐。

而北京三面翻广告牌则是广告牌中一种经典的形式。

其主要特点是具有三面翻转，能够让消费者在多个方向上看到广告内容。

三面翻广告牌平面一般较为整齐，通过发动广告单元的翻转，展示广告内容。

在用户视线所及的范围内，广告单元的翻转时不断变化的，增强了广告的观赏价值。

北京三面翻广告牌的制作流程北京三面翻广告牌的制作工艺复杂，首先，需要设计师根据广告需求、产品特性、客户定位等方面的要求创作出一份适合的设计方案。

然后，根据设计方案制作立体模型，进行立体效果的调整优化，达到广告效果最佳的状态。

接着进行单元板的制作，单元板要求耐腐蚀、耐污染等。

之后将单元板进行加工，组成长条状，形成广告牌的框架。

在框架上焊接三个广告单元的转动器的箱体，并加装维护门，最后完成广告牌制作。

北京三面翻广告牌的优势北京三面翻广告牌通过三面翻转的方式，不仅能够吸引顾客的眼球，引导目光，满足更多消费者的需求，并且其自身区分度较高，能够达到立体、生动的呈现效果，增强客户对广告的印象，从而达到增加销量的目的。

三面翻广告牌铺满着整个城市，不管在任何角落都能看到，对于广告主来说，它的广告量是非常大的。

这种广告存在年限较长的优势，它可以随广告主的需要更改广告内容，有效地降低广告主的成本。

除此之外，三面翻广告牌也是一种比宣传电视广告更经济的广告形式，广告收益大，成本较低，在企业品牌推广和市场营销过程中能够达到卓越的推广效果，从而取得比较广泛的应用。

三面翻广告牌设计

三面翻转式广告牌设计
• 可变零件的设计选用： • 按照普通钢质之间的摩擦系数：
0.05~0.20，计算在没有轴承的情况下， 3m的广告板翻转需要的力为：5N，加上顶端链轮的摩擦单个广告板的翻转用力为 7.5N，6m的广告牌用力就是600N
• 有轴承的情况下，广告牌每加宽1m需要加
力66.67N
• 无轴承的情况下，广告牌每加宽1m需要加
• 而且在强风下可以灵活应对（仅限于双面
展示型的翻转式广告牌）
三面翻转式广告牌设计
• 在强风下双面式广告牌可以使其只翻转六分之一圆周，
这样就可以使广告板的棱面对外，有效躲避风力
相应的控制电路设计改进如图，在槽轮机构中只让拨杆转动一周即可
三面翻转式广告牌设计
• 渐进式翻转的工作说明 • 在现在的市场中，渐进式翻转的广告牌已
所以执行机构有间歇性，设计中使用不完全链条和较为复杂的导向机构
• 设计采用的链条如图所示，排式链节没
有错位排列，小链轮为并排式，充当导向轮，链条中间的一排只有十一节，配合每个广告板上的三十三尺大链轮，使它们在一个工作周期内只能转动三分之一圆周
三面翻转式广告牌设计
• 部分标准件的选择：
• 抽芯铆钉：用于顶板之间的连接与广告板的固定
三面翻转式广告牌设计
• 主要技术要求： • 三面翻广告牌是由一级并排定位的三
棱柱构成。三棱柱由特制铝型材制成，通过电机驱动所有的三棱柱围绕自身中心轴转动，利用三棱柱的三个侧面可形成三幅画面。
• 逻辑控制器是三面翻控制系统的
核心，接受来自接近开关的输入信号经过系统逻辑处理后控制广告牌电机的启停。
会将底端轴的尖端磨圆用于定位，这样的计算可得最大应力为27MPa，也小于普通钢质的应力要求

三面翻广告牌技术参数

1、电源：电压220V、电流0.54A、频率50HZ；2、电机：90W/120W国产电机/松下电机，具有较好散热性能，低振动，高性能，长寿命；3、主材：特质铝合金环保型6063T5，坚固，不易变形；耐用，不易氧化；4、传动系统：洪海三面翻采用最新双齿步进轮推进系统，不跳齿，画面翻转更平稳，传动更平稳，不抖动；运转更紧密，不偏移；压力大轴承，防止三棱柱脱落，且下三角盖具有万向离合保护，在出现碰撞时能向上弹起再复位，确保机器元件不会损坏；5、传动轴：直径25mm加厚空心花键轴，扭力、弹性更强，花键式拨盘，采用顶丝固定，不需要打孔，防止传动轴打孔过多，传动轴断裂的问题，提高传动轴使用寿命；6、拨盘步进角度：三面翻渐进式的翻转，靠的是传动轴上的拨盘渐进的步进角，洪海全数控机械化注塑拨盘，确保相邻两个拨盘2.5度的步进角，且拨盘在注塑时就已经编好号，只要按照编号插进去其步进角都绝对均匀，使三面翻广告牌转动时步进速度绝对均匀；7、上梁弹簧箱：洪海三面翻采用大轴承，具有弹性自锁限位保护，并采用超限保护上三角盖，防止三棱柱脱落，并具有防雨保护罩保护，防止三棱柱进入雨水，轴承生锈；8、传动元件：PA66工业尼龙，美国杜邦，不添加任何杂质的材料，本身具有润滑作用，并经过高温高压烘干机烘干后，确保其干燥性再由卧式注塑机注塑，确保超强稳定性、机械强度，硬度，韧性，耐磨性；9、控制系统：高度集成化GK100-B,数显式傻瓜智能控制器，由山东洪海总工程师史洪海设计研发，操作方便，性能稳定；10、更换零部件：采用分体式加厚拨盘，可以单独更换任一零部件，维修更方便；11、三棱柱宽度：30-126mm，内置九条加强筋，厚度0.8mm-2.0mm，根据牌子尺寸确定；12、四周边框：136mm*136mm，壁厚2.0mm，整体U型边框，更牢固，为145*145大边框的升级版；13、电机护罩：由铁皮护罩改为铝合金护罩，防水性能更好；14、耗电量：100平方三面翻，每天工作15小时，耗电2度（不含外射灯）；15、整机重量：每平方米约10-18公斤，根据三棱柱壁厚确定；16、画面尺寸：超过6米要分层，并用加厚的铝材，长度不限；17、画面材质：喷绘车身贴，覆亚光膜或亮膜；18、画面缝隙：8-15mm，根据三面翻广告牌的具体尺寸来确定。
