喷枪的工作原理(一)

喷枪的工作原理（一）引言概述喷枪是一种常见的涂装工具，广泛应用于各个行业中的喷涂工作中。

喷枪的工作原理是通过将压缩空气和涂料混合后喷出，实现对目标物体的喷涂。

本文将从喷枪的构成、喷涂工作原理、喷枪的分类、喷枪维护和常见问题等五个大点进行详细阐述。

正文一、喷枪的构成1. 喷嘴：喷枪的关键部件，负责将混合后的气体和涂料以适当的压力喷出。

2. 涂料容器：装载涂料的容器，通常可以根据需要更换不同容量和类型的容器。

3. 喷枪手柄：控制喷枪开启和关闭的手柄，也可以用于调节喷枪的喷涂压力。

4. 喷枪身：喷枪的主体部分，包含喷涂气体和涂料的混合室和调节装置。

二、喷涂工作原理1. 压缩空气供给：喷枪通过气源提供压缩空气，通过调节气源的压力来控制喷涂时的压力。

2. 涂料供给：涂料从涂料容器经过喷枪的供液系统进入混合室，与压缩空气混合后形成喷涂物。

3. 混合和输出：喷枪的喷涂物由喷嘴喷出，根据喷枪的工作原理，喷涂物可分为矩形、扇形或圆形等不同喷射形状。

4. 喷涂厚度调节：通过调节喷枪的喷涂压力、喷嘴的孔径和喷枪与目标物体的距离来控制喷涂物的厚度。

三、喷枪的分类1. 依据喷涂物的性质：可分为气体喷枪、液体喷枪和涂粉喷枪等。

2. 依据使用场景：可分为手持喷枪和固定喷枪等。

3. 依据喷涂物体形状：可分为喷条型喷枪、喷雾型喷枪和圆形喷枪等。

4. 依据喷涂量：可分为低压喷枪和高压喷枪等。

5. 依据喷涂精度：可分为传统喷枪和数字控制喷枪等。

四、喷枪维护1. 清洁喷枪：使用完喷枪后要彻底清洁，防止涂料残留导致堵塞或损坏。

2. 维护喷涂系统：定期检查喷涂系统的各个部件，保持其正常运转。

3. 更换零件：如果发现喷枪零件损坏或磨损严重，需要及时进行更换，以确保喷枪的正常工作。

4. 润滑：喷枪的部分机械部件需要适量的润滑，以减少磨损和摩擦。

五、常见问题解决1. 喷枪堵塞：可以通过清洗喷嘴和调节喷枪的混合比例来解决堵塞问题。

2. 喷涂效果不佳：可能是喷涂压力不足，可以调节喷枪的喷涂压力来解决。

喷枪 PPT

依据
1，清漆选用
涂清漆时膜要厚一些，选用为宜右
任务3.2 喷枪的种类
3.2.2 面漆喷枪与底漆喷枪的比较
表3-2 面漆喷枪与底漆喷枪的比较
比较项目涂料黏度喷嘴口径雾化要求喷幅涂装要求涂装效果喷涂压力
面漆喷枪 14～20s(DIN-4) 1.3～雾化精细雾化区宽大，喷幅分散着色、装饰颜色均匀、饱满相对于喷底漆压力要高
单元3 喷枪
单元3 喷枪
学习目标
1．熟悉喷枪的结构、类型和使用常识。 2．掌握一般喷枪的操作要领。 3．养成良好的工作习惯。 4．完成一个典型车身部件的喷涂。
任务3.1 喷枪的工作原理与结构
3.1.1 喷枪的工作原理
图3-1 喷枪的工作原理
任务3.1 喷枪的工作原理与结构
3.1.2 喷枪的雾化
图3-2 雾化的三个阶段
任务3.1 喷枪的工作原理与结构
3.1.3 吸力式喷枪的结构
图3-3 吸力式空气喷枪的结构
任务3.1 喷枪的工作原理与结构
3.1.4 重力式喷枪的结构
1—防滴漆壶； 2—涂料滤网(装在内部)； 3—喷嘴组合(喷嘴、枪针、风帽)； 4—自压紧针封套件(装在内部)； 5—空气阀门密封套件(装在内部)； 6—空气接头(Gl/4英寸外螺纹)； 7—空气压力调节器； 8—空气阀门(装在内部)； 9—喷幅调节器； 10—涂料流量调节
任务3.2 喷枪的种类
3.2.3 HVLP喷枪
表3-3 HVLP喷枪与传统喷枪的比较
性能比较
HVLP喷枪低气压技术
传统喷枪高气压技术
风帽位置的气压/喷涂气压/kPa 不超过70/200
250～300/300～400
油漆传递效率/%

汽车喷涂技术喷枪的使用PPT课件

用力扣下扳机，此时喷嘴打开，喷出涂料。而关机之前，应先松开(涂料)扳机，然后再全部松开扳机，关闭空气阀。这样才能平稳过渡，防止大起大落。
吸力式传通型 H.V.L.P
2019/10/25
重力喷枪
喷枪类型
油漆壶在喷枪上面，油漆在重力的作用下流入喷嘴. 传通喷枪枪尾的压力3.5-4bar 环保型喷枪枪尾压力2bar
30
2019/10/25
重力喷枪
喷枪类型
局部修补时使用小型重力喷枪
31
2019/10/25
重力喷枪
油漆流程空气流程
22
辅助喷孔数量与油漆雾化效果
2019/10/25
常用空气帽的技术参数
喷枪类型
虹吸式重力式压送式
涂料粘度 @ s-F4
<32 <50 <70
涂料粘度 @ cps <90 <200 <270
涂料流量 cc/min
<300 <350 <800
雾化压力 bar
1.5–3.5 1.5–3.5 1.5 - 5
LVMP喷涂技术（低流量、中压力）
LVMP是结合传统空气喷涂及HVLP喷涂的一种喷涂技术，即在空气帽处使用低流量、中压力的压缩空气来雾化涂料。LVMP是近年来在欧洲和亚洲较为流行的喷涂方式。
优点：雾化细腻，传递效率高，耗气量低。
7
2019/10/25
传统空气雾化原理
空气 & 涂料粒子速度
速度 1,400 km/h
前置装配组件
新的前置装配组件是指在喷嘴后面的三个部件，包括白色的密封垫圈、铝制的导流环垫片以及空气导流环。
喷嘴
21
导流环垫片

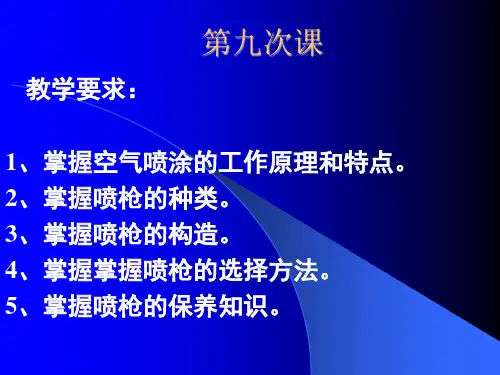

掌握喷枪的构造_1PPT课件

二、喷枪的种类、构造、选择及保养
喷枪
（一）喷枪的种类
1、安涂料与空气的混合方式分（1）内混式喷枪适用范围：（2）外混式喷枪
2、按涂料供给方式分
2、按涂料供给方式分
（1）吸上式：原理：影响因素：
适用范围：
（2）重力式
原理：
特点：适用范围：
2、按涂料供给方式分
（3）压送式原理：特点：适用范围：
供料的三种方式
（1）从外置的压缩空气增压罐供给涂料
（2）靠小型空气泵从涂料罐泵出涂料，直
接供给喷枪。（3）由输气系统供漆
（二）喷枪的构造
组成
（二）喷枪的构造
1、枪头（1）涂料喷嘴（2）阀针（3）空气帽种类多成套装配
3、枪体（1）结构
（2）扳机的构造原理
（3）设计目的
（4）密封件
（三）喷枪的选择原则
（三）喷枪的选择原则
选择依据
1、喷枪本身的大小和质量
（1）小型的适用场合
（2）大型的适用场合
（三）喷枪的选择原则
2、涂料的用量及供给方式
（1）用量小、颜色更换频繁
（2）用量较大、颜色更换频繁
（3）用量较大、颜色几乎不更换
（4）用量更大
（三）喷枪的选择原则
3、喷嘴口径（1）选用大口径的场合涂装面积大涂膜要求厚涂料黏度大（2）选用小口径的场合
低黏度
压送式供料
涂料雾化要求高时
（四）喷枪的维护和保养
1、内部清洗（1）吸上式和重力式喷枪
作用？ 4、喷枪应怎样维护和保养？

喷枪的结构与工作原理

喷枪分类有三种方法（涂料供给方式、用途、喷涂气压和气下载可自行编辑修改，此课件供参考！部分内容来源于网络，如有侵权请与我联系删除！
喷枪的结构与工作原理
李本旗
.
1
喷枪的形状
.
2
喷枪的结构
.
3
喷枪的工作原理
.
4
喷枪的类型
根据涂料的供给方式分类
吸
重
力
力
式
式
.
压力式
5
喷枪的类型
根据喷枪的用途分类
底
面
漆
漆
喷
喷
枪
枪
.
小修补喷枪
9
喷枪的类型
根据气流气压分类
传通常气压
统 0.35~0.5MPa,
高
正常为0.4MPa, 耗气量
0.07MPa的高流量低气压喷枪。
特点： 1）雾化气压低；
2）传递效率高，65%以上；
3）减少污染，改善环境；
4）维护工人健康；
5）提高产品质量，降低生产成本；
.
12
课后测评
.
13
课堂小结
喷枪的结构主要包括由空气帽、喷嘴、针阀、扳机、气阀、调节钮和手柄。
喷枪的雾化包括三个阶段（喷嘴分散、辅助孔控流分散、空气帽雾化）
气 380L/min,距
压离18~23cm
喷
枪
.
高
流
雾化气压 0.07MPa,正
量常为0.2MPa,
低耗气量
气
430L/min,距离13~17cm
压
喷
枪
低
流
雾化气压 0.12MPa,正
量常为0.2MPa,

喷枪的工作原理

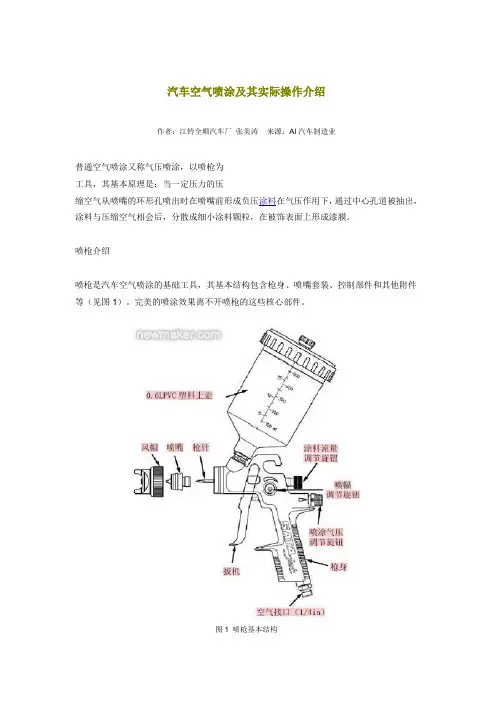

汽车空气喷涂及其实际操作介绍作者：江铃全顺汽车厂张美涛来源：AI汽车制造业普通空气喷涂又称气压喷涂，以喷枪为工具，其基本原理是：当一定压力的压缩空气从喷嘴的环形孔喷出时在喷嘴前形成负压涂料在气压作用下，通过中心孔道被抽出，涂料与压缩空气相会后，分散成细小涂料颗粒，在被饰表面上形成漆膜。

喷枪介绍喷枪是汽车空气喷涂的基础工具，其基本结构包含枪身、喷嘴套装、控制部件和其他附件等（见图1）。

完美的喷涂效果离不开喷枪的这些核心部件。

图1 喷枪基本结构按喷枪输送涂料的主要方式，可以把喷枪分为3种：重力式（上壶）、虹吸式（下壶）和压送式（见图2）。

其中，重力式喷枪的涂料壶设计在喷枪上部，涂料是依靠自身重力加上压缩空气在通过喷嘴及风帽时形成的文丘里效应产生真空令涂料喷出；虹吸式喷枪则主要依靠文丘里效应将涂料从虹吸杯中抽取出来，因此在同样的条件及涂料流量要求下，虹吸式喷枪的喷嘴口径要比重力式喷枪的大；压送式喷枪的涂料输送则是依靠涂料输送设备加压来进行的，一般通过涂料压力罐或隔膜泵来进行，由于涂料是压送出来的，而且可通过施加不同的压力调节涂料流量, 一般选用的喷嘴口径较上述两类喷枪更小。

图2 喷枪输送涂料的3种方式喷枪的喷嘴套装，是喷枪的最重要部件，通常在计算机监控下生产，专业的厂家会对每套喷嘴套装进行手工调校，实操测试后组合成套使用。

因此，在更换喷嘴套装时，三件套严禁出现随意组合现象，否则会影响完美的涂装效果。

喷枪的基本功能就是运用压缩空气将涂料击成雾滴，并将其吹送到被涂物上。

也就是说，油漆是依靠空气雾化进行分散和施工，而雾化的关键就是风帽、喷嘴和枪针。

目前,市场上销售喷枪的喷嘴和枪针是由坚固耐磨、耐腐蚀的V4A钢经过精密的机械加工成形而成，喷嘴内部是一个锥形涂料通道，与枪针的前面尖端部位吻合，能形成一个涂料阀门作用。

空气喷枪喷嘴的主要作用体现在以下三方面：为针阀（枪针尖端部位）提供阀座，以限制或切断涂料的通路；控制涂料流量；将涂料导流至雾化气流中。

喷枪培训资料课件

THANK YOU
感谢聆听
检查气压
保持喷枪的气压稳定是保证涂装质量的重要因素之一。定期检查气压是否正常，如有异常应及时调整或维修。
03
更换滤网
滤网是保护喷枪的重要部件，定期更换滤网可以防止涂料杂质进入喷枪
内部，影响其正常工作。根据使用情况，一般每20-30小时更换一次滤
网。
02
喷枪使用技巧
喷涂前的准备
工具与材料准备
在开始喷涂前，确保已准备好喷枪、涂料、稀释剂、手套、口罩等所需工具和材料。
详细描述
喷涂痕迹过重的原因可能是喷枪压力过大或涂料黏稠度过高。解决这一问题的方法包括调整喷枪压力和涂料稀释比例，以及在喷涂过程中保持稳定的手势和节奏。此外，使用合适的过滤网和定期清洗喷枪也是避免喷涂痕迹过重的有效措施。
05
案例分析与实践
案例一：喷涂效果不佳的原因分析
总结词
喷涂效果不佳的原因多种多样，包括操作不当、喷枪参数设置不正确、涂料质量差等。
操作不当
喷涂时，操作人员的手法、角度和距离等因素都会影响喷涂效果。如果操作不当，会导致涂层不均匀、起泡等问题。
喷枪参数设置不正确
喷枪的参数如压力、喷嘴口径等对喷涂效果有直接影响。如果参数设置不正确，会导致涂层厚度不均、喷涂距离过近或过远等问题。
涂料质量差
涂料的质量对喷涂效果也有很大影响。如果使用质量差的涂料，会导致涂层易脱落、起泡、变色等问题。
法进行排除。
喷枪压力不足
如果喷枪压力不足，可能是由于空气压缩机或气瓶的问题。需要检查空气压缩机或气瓶是否正常工作，并确保管道连接紧密。
涂料回流
当涂料回流时，可能是由于喷枪的角度或涂料粘度过高等原因。需要调整喷枪的角度或更换合适的涂料。

喷枪

枪头组成：空气帽，涂料喷嘴，阀针
作用：将涂料雾化，并以圆形或椭圆形喷涂至被涂物表面。

枪头结构示意图
空气帽
涂料喷嘴针阀
1）空气帽

空气帽的作用：将涂料雾化，并形成所要求的喷雾图形
A、空气帽结构示意图
侧面空气孔涂料孔
辅助空气孔
中心空气孔
针阀
B、侧面空气孔的作用
2）涂料喷嘴

包括涂料通道和空气通道涂料喷嘴易磨损，一般采用合金钢制作
涂装科培训教材
■喷枪篇
一、手动空气喷枪
（一）喷涂原理

用压缩空气从空气帽的中心孔喷出，在喷嘴前端形成负压，使涂料从喷嘴中喷出，并被高速压缩空气流微粒化，涂料呈雾状飞向并附着在被喷物上，迅速集聚成漆膜。
喷涂原理示意图
空气帽
涂料微粒涂料喷嘴
负压区
（二）涂料供给方式
1 、上吸式 2、重力式
2、旋杯式静电喷枪
静电涂装示意图
3、手动静电喷枪
日本ASAHI静电喷枪
三、密封胶喷枪
常用的密封胶喷枪有两种：

扳机式手按式

密封胶喷枪（GRACO235-627）
密封胶喷枪（GRACO204-356）
四、PVC喷枪（WAGNER:G08）

喷涂距离不当对涂膜的影响
◆距离过近，漆膜厚，易产生流挂。
◆距离太远，易产生漆膜粗糙，涂料浪费大
距离太近
距离太远Βιβλιοθήκη .喷枪运行速度喷涂作业时，喷枪运行速度要适当，并保持恒定。喷枪的运行速度控制在60cm/s左右为佳。

喷枪运行不当对漆膜的影响
喷枪作弧状运行
喷枪运行时倾斜

汽车喷涂技术喷枪的使用PPT

从上图中可以看出，环保型喷枪的传递效率更高，与传统型喷枪相比，环保喷枪可以节省材料成本高达30%以上。
14
2020/3/19
什么是 --- H V L P
High Volume Low Pressure 特点：高流量低气压，一种油漆雾化的方法 HV：输送空气流量大 LP：空气帽的压力低 1、油漆传递效率高于65%以上 2、枪尾压力2巴时，空气帽雾化压力低于0.7巴
前置装配组件
新的前置装配组件是指在喷嘴后面的三个部件，包括白色的密封垫圈、铝制的导流环垫片以及空气导流环。
喷嘴
21
导流环垫片
空气导流环
密封垫圈
2020/3/19
中心雾化孔
喷枪主要部件——空气帽
喷幅（扇面）调节孔清洁及辅助雾化孔
空气帽把压缩空气流吸上来的油漆雾化并形成一定的喷幅。空气帽上的喷孔有三种，即中心孔、调节孔和辅助孔。中心孔用来在喷嘴处产生真空以喷出涂料；调节孔利用压缩空气的大小来调节喷幅；辅助孔用来使涂料雾化更精细并且保持空气帽的清洁。此外，通过旋转空气帽到不同的角度还可以改变喷幅的方向。
= 空气压力 × 空气流量
6
2020/3/19
三种常见喷涂技术介绍
➢ 传统空气喷涂技术（低流量、高压力）
传统空气喷涂非常简单，就是在空气帽处使用低流量、高压力的压缩空气雾化涂料而进行喷涂。这是木工业中最为常用的喷涂应用技术。
优点：传统空气喷涂能带来最佳的雾化效果，同时对喷枪的调节也可以非常的灵活。
工件上附着的涂料量
传递效率 = ----------------------- × 100%
喷出的涂料总量
12
提高传递效率有何益处

喷枪的结构与工作原理PPT课件

压距离18~23cm
喷
枪
高
流
雾化气压 0.07MPa,正
量常为0.2MPa,
低耗气量
气
430L/min,距离13~17cm
压
喷
枪
低
流
雾化气压 0.12MPa,正
量常为0.2MPa,
中气
耗气量 290L/min,距离18~23cm
压
喷
枪
环保型喷枪（hvlp）
定义：喷枪风帽处最大空气雾化压力低于
喷枪的结构与工作原理
李本旗
喷枪的形状
喷枪的结构
喷枪的工作原理
喷枪的类型
根据涂料的供给方式分类
吸
重
压
力
力
力
式
式
式
喷枪的类型
根据喷枪的用途分类
底漆喷枪
面漆喷枪小修补来自喷枪喷枪的类型根据气流气压分类
传通常气压
统 0.35~0.5MPa,
高
正常为 0.4MPa,耗气
气量380L/min,
喷枪分类有三种方法（涂料供给方式、用途、喷涂气压和气量）
环保型喷枪有5个优点
0.07MPa的高流量低气压喷枪。
特点： 1）雾化气压低；
2）传递效率高，65%以上； 3）减少污染，改善环境； 4）维护工人健康； 5）提高产品质量，降低生产成本；
课后测评
课堂小结
喷枪的结构主要包括由空气帽、喷嘴、针阀、扳机、气阀、调节钮和手柄。
喷枪的雾化包括三个阶段（喷嘴分散、辅助孔控流分散、空气帽雾化）
喷枪的类型根据喷枪的用途分类底漆喷枪面漆喷枪小修补喷枪喷枪的类型根据气流气压分类传统高气压喷枪高流量低气压喷枪低流量中气压喷枪雾化气压007mpa正常为02mpa耗气量430lmin距离1317cm雾化气压012mpa正常为02mpa耗气量290lmin距离1823cm通常气压03505mpa正常为04mpa耗气量380lmin距离1823cm环保型喷枪hvlp定义

喷漆枪的基本操作知识37页PPT文档

NO
五、喷枪的运行
(3) 喷枪角度
（a）正确
（b）不正确
为确保漆面的均匀度，在喷涂过程中，喷枪与被喷工件间应始终保持一致的距离。要做到这一点，就必须在整个走枪的过程中始终保持喷枪与被喷涂平面呈直角，并确保手臂沿着被喷工件的表面做平行运动，绝对不能以手腕或手肘作轴心做弧形的摆动。
五、喷枪的运行
洁的布或纸巾擦拭干净，将空气盖安装
上。涂料杯内装入新的洗净用稀释剂。
根据 3 的要领将稀释剂喷出，确认各
种机能的运作。
喷漆枪润滑
润滑点：扳机转轴螺丝
在两面的螺丝上均滴一滴润滑油，然后扣动扳机将润滑油送入
转轴。润滑点：枪针调整螺丝在螺丝上滴一滴润滑油以帮助转动。
润滑点：枪针密封堵头在针管上滴一滴润滑油，然后反复扣动扳机以将润滑油送入密封堵头。
润滑点：主空气阀门在阀门轴上滴一滴润滑油，然后反复扣动扳机以将润滑油送入阀门密封圈。
五、喷漆枪的运行
(1) 站立位置 (2) 喷枪距离 (3) 喷枪角度 (4) 喷枪的运行速度 (5) 喷幅的重叠 (6) 喷涂末端的扳机控制
五、喷枪的运行
(1) 站立位置
以拿喷枪侧的肩膀在工件中心为站立位置，两腿分开稍大于肩膀（约1.5倍），膝盖轻微弯曲。
(4) 喷枪运行的速度
喷枪运行的方向要始终与被涂物面平行，与喷涂扇面垂直，以保证涂层的均匀性。喷枪运行速度要稳，一般应保持300~400mm/s 的速度进行匀速移动。走枪过快：会使油漆太干，表面粗糙和桔皮。走枪过慢：容易产生流挂，喷涂金属漆时容易
引起聚银和起云。
五、喷枪的运行
(5) 重叠率
四、喷漆枪的清洗及润滑
喷枪在使用完之后一定要清洗干净。特别是喷反应型涂料的时候，如果不注意会使枪中的涂料固化，则影响以后使用。

喷枪

喷枪（吉尼斯GEO）
内容
• 喷枪的概念 • 喷枪（吉尼斯GEO）的使用方法 • 喷枪（吉尼斯GEO）的维护
重点难点
使用方法
维护
喷枪的定义 • 将涂料（油漆）均匀地喷涂在车身表面，得到良好的防腐和涂装效果。
喷枪的功能 • 利用压缩空气将涂料击成雾滴，并将其吹送到被涂物上。
空气喷枪的类型
• 按涂料供给方式分，喷枪分为： • 吸力式重力式压送式
可能的解决方案：方案一、降低涂料的粘度。方案二、通过逆时针旋转涂料调节阀来增加涂料流量。方案三、更换更大口径的喷嘴和枪针。
可能的解决方案：方案一、升高涂料的粘度。方案二、通过顺时针旋转涂料调节阀来降低涂料流量。方案三、更换更小口径的喷嘴和枪针。
测试喷涂的形状
喷涂一幅静态的竖形图案，确定该图案的尺寸和形状是否标准。如发现喷幅有任何畸形问题都应及时纠正。
工欲善其事必先利其器
• 出漆量：通过涂料调节阀调整涂料的流量 • 喷幅：通过扇面调节阀来调整喷幅的形状和大小 • 气压：通过气压调节阀调整进气的压力
具体参数调整
出漆量：全开喷幅：全开气压：2Bar
扇面控制阀
如何调节？
气压调节阀涂料调节阀
测试涂料粘度
1、喷涂前先将空气帽旋转90°，以喷出水平的图案。 2、扣紧扳机对测试纸进行喷涂，大概一秒后停止喷涂。 3、观察流挂图案的形状，如有问题需进行相应的调整。
喷枪清洗的注意事项
1.所有喷枪在使用后应彻底清洗，特别是使用双组份油漆，应避免让任何类型的油漆停留在枪壶内，以免干燥后产生堵塞。 2.建议每次使用后都必须拆卸气帽、喷嘴彻底清洗。 3.避免把喷枪长时间浸入溶剂内，以枪的概念吉尼斯GEO喷枪的特点喷枪的参数调整喷枪的喷涂的四大要素喷枪的保养喷枪清洗的注意事项
