气缸的结构与工作原理[详细讲解]
《气缸的工作原理》课件
气缸的选型与设计考虑因素
1 负载和速度
根据应用需求选择适当的气缸尺寸、密封件和驱动方式来满足负载和速度要求。
2 工作环境
考虑环境温度、湿度和腐蚀性物质等因素，选择耐用和适应环境的材料和密封件。
3 安全性和可靠性
确保气缸的设计和安装符合安全标准，以防止意外事故和故障。
气缸故障分析和维修方法
1
故障分析
气缸通常由活塞、气缸筒、密封件和阀门组成。在工作时，压缩空气通过阀 门进入气缸，推动活塞运动，从而产生力和功。
气缸的应用领域
• 工业自动化 • 汽车制造 • 机械加工 • 物流和仓储 • 航空航天
气缸的分类和特点
按驱动方式分类
• 气压驱动气缸 • 液压驱动气缸 • 电动驱动气缸
பைடு நூலகம்特点
• 高效能 • 可靠性强 • 运动精确 • 操作简便
通过检查气缸的操作、气压和泄露情况，以及活塞和密封件的状态来确定故障原 因。
2
维修方法
根据故障原因选择适当的维修方法，如更换密封件、清洁部件或更换整个气缸。
3
预防措施
定期维护、保养和清洁气缸，防止故障发生和延长气缸的使用寿命。
气缸的发展趋势和未来展望
随着工业自动化和智能制造的发展，气缸也在不断创新和改进。未来气缸可 能会更加节能、智能化和高效。同时，新材料和制造技术也将为气缸的应用 提供更多可能性。
《气缸的工作原理》PPT 课件
气缸是现代工业中广泛使用的一种关键设备。它们负责将压缩空气转化为机 械运动，推动各种设备和机械工作。
气缸的定义和功能
气缸是一种能够将压缩空气的能量转化为有用的线性或旋转运动的装置。它们在工业和其它领域中用于推动活 塞、执行机械手臂的动作、控制阀门等。
气缸的结构与工作原理
气缸的工作原理及详细介绍PPT课件
第20页/共24页
气缸常见的技术参数及选型要求
✓ 气缸的常见技术参数2
2）负载率β 从对气缸运行特性的研究可知，要精确确定气缸的实际输出力是困难的。于是在研究气缸性能和确定气 缸的出力时，常用到负载率的概念。气缸的负载率β定义为
Page: 18
第18页/共24页
气缸常见故障的判断及基本维修技巧
✓ SMC密封圈的识别要领 ➢ 由于我们公司使用的气缸种类较多，品牌也不一样，有些型号仓库没
有密封圈备件，但同品牌的有些是可以通用的，可参考以下参数： 缸体直径
活塞直径
推杆直径
Page: 19
第19页/共24页
Page: 20
气缸常见的技术参数及选型要求
Page: 7
第7页/共24页
Page: 8
气缸的基本组成部分及工作原理
✓ 薄膜气缸的结构和工作原理
下图2为膜片气缸的工作原理图。膜片有平膜片和盘形膜片两种 一般用夹织物橡胶、钢片或磷青铜片 制成，厚度为 5～6mm （有用 1～2mm 厚膜片的）。
下图2所示的膜片气缸的功能类似于弹簧复位的活塞式单作用气缸，工作时，膜片在压缩空气作用下推 动活塞杆运动。它的优点是：结构简单、紧凑、体积小、重量轻、密封性好、不易漏气、加工简单、成本低、 无磨损件、维修方便等，适用于行程短的场合。缺点是行程短，一般不趁过50mm。平膜片的行程更短，约为 其直径的1/10。
气缸的工作原理

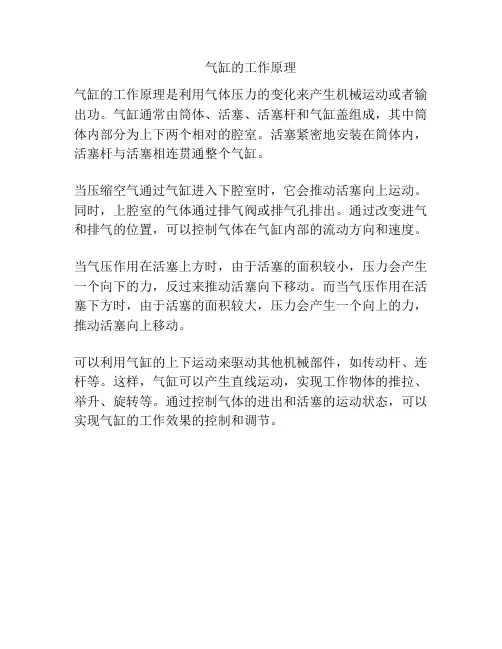

气缸的工作原理
气缸的工作原理是利用气体压力的变化来产生机械运动或者输出功。
气缸通常由筒体、活塞、活塞杆和气缸盖组成，其中筒体内部分为上下两个相对的腔室。
活塞紧密地安装在筒体内，活塞杆与活塞相连贯通整个气缸。
当压缩空气通过气缸进入下腔室时，它会推动活塞向上运动。
同时，上腔室的气体通过排气阀或排气孔排出。
通过改变进气和排气的位置，可以控制气体在气缸内部的流动方向和速度。
当气压作用在活塞上方时，由于活塞的面积较小，压力会产生一个向下的力，反过来推动活塞向下移动。
而当气压作用在活塞下方时，由于活塞的面积较大，压力会产生一个向上的力，推动活塞向上移动。
可以利用气缸的上下运动来驱动其他机械部件，如传动杆、连杆等。
这样，气缸可以产生直线运动，实现工作物体的推拉、举升、旋转等。
通过控制气体的进出和活塞的运动状态，可以实现气缸的工作效果的控制和调节。
气缸的基本组成和工作原理
磁性开关个数
无记号 2个
S
1个
N
2个
MY1 B 25 G
基本型
缸径
接管形式 无记号 G
标准型 集中配管型
300 L S Z73
行程调节方式 行程
行程调节装置数
无记号
两侧
S*
单侧
磁性开关的型号 无记号 无磁性开关
磁性开关个数
无记号 2个
S
1个
N
2个
Page: 14
气缸常见故障的判断及基本维修技巧
常用维修工具
磁性无杆气缸
图4
1－套筒 2－外磁环 3－外磁导板 4－内磁环 5－内磁导板 6－压盖 7－卡环 8－活塞 9－活塞轴 10－缓冲柱塞 11－气缸筒 12－端盖 13－进、排气口
Page: 6
气缸的基本组成部分及工作原理
齿轮齿条式摆动气缸的结构和工作原理
齿轮齿条式摆动气缸是通过连接在活塞上的齿条使齿轮回转的一种摆动气缸，其结构原理如下图7所示。活 塞仅作往复直线运动，摩擦损失少，齿轮传动的效率较高，此摆动气缸效率可达到95%左右。
Page: 8
气缸的基本组成部分及工作原理
气动手爪
气动手爪 气动手爪这种执行元件是一种变型气缸。它可以用来抓取物体，实现机械手各种动作。在自动化系统 中，气动手爪常应用在搬运、传送工件机构中抓取、拾放物体。
气缸 原理
气缸的基本原理气缸是一种常见的工业设备，用于将气体能量转化为机械能。
它是由活塞、气缸体以及进气、排气系统组成的。
在工业应用中，气缸通常使用压缩空气作为动力源。
下面将详细介绍气缸的工作原理。
1. 活塞运动原理气缸内部放置了一个活塞，活塞可以在气缸内沿着轴向运动。
当气缸内进入了压缩空气时，空气通过进气口进入气缸内部，迫使活塞沿着一定方向运动，从而产生机械能。
活塞通常是一个圆筒形的金属零件，它紧密地配合在气缸体内。
活塞底部有一个活塞杆，活塞杆由一个连接螺钉与活塞相连。
活塞通过活塞杆与其他设备连接，使机械能能够传递到其他部件。
2. 进气系统与排气系统气缸的工作需要进气系统和排气系统的配合。
进气系统负责将压缩空气引入气缸，而排气系统将排出的废气排出气缸。
进气系统由进气阀或进气口组成。
在活塞运动过程中，当活塞朝着进气阀的方向运动时，进气阀打开，压缩空气进入气缸，填充到气缸内部；当活塞朝着排气阀的方向运动时，进气阀关闭，防止空气逆流。
排气系统也是类似的原理，由排气阀或排气口组成。
当活塞朝着排气阀的方向运动时，排气阀打开，排出气缸内的废气；当活塞朝着进气阀的方向运动时，排气阀关闭，防止气体逆流。
3. 活塞运动相关的力学原理活塞的运动受到力学原理的支配。
在活塞行进的过程中，活塞上的力分为两个部分：一部分是由压缩空气通过进气系统施加在活塞上的力，称为气体压力；另一部分是机械系统对活塞施加的力，包括惯性力、摩擦力等。
活塞受到的总力通过活塞杆传递给其他部件。
如果活塞杆连接到一个连杆，活塞运动会带动连杆转动，从而产生机械能。
4. 工业应用气缸广泛应用于工业生产中的各个领域，如机械制造、汽车制造、工程机械等。
以下列举几个典型的应用场景：•气动机械：气缸作为驱动装置，用于控制执行机构的运动，如气动推动装置、气动门窗等。
•汽车引擎：气缸是汽车发动机的核心部件之一。
发动机内部的活塞在气缸内上下运动，通过连杆传递动力，推动汽车前进。
气缸工作原理介绍_图文
气缸的工作原理
图10 普通型冲击气缸的工作原理 1— 蓄气缸；2—中盖；3—排气孔；4—喷气口；5—活塞
气缸的工作原理
• 第四阶段：弹跳段。在冲击段之后，从能量观点来说，蓄气缸腔内压力
能转化成活塞动能，而活塞的部分动能又转化成有杆腔的压力能，结果造成有 杆腔压力比蓄气-无杆腔压力还高，即形成“气垫”，使活塞产生反向运动，结果 又会使蓄气-无杆腔压力增加，且又大于有杆腔压力。如此便出现活塞在缸体内 来回往复运动—即弹跳。直至活塞两侧压力差克服不了活塞阻力不能再发生弹 跳为止。待有杆腔气体由A排空后，活塞便下行至终点。
杆腔压力下降，直到下列力平衡方程成立时，活塞才开始移动。
气缸的工作原理
式中 d——中盖喷气口直径（m）； p30——活塞开始移动瞬时蓄气缸腔内压力（绝对压力）（Pa）； p20——活塞开始移动瞬时有杆腔内压力（绝对压力）（Pa）； G——运动部件（活塞、活塞杆及锤头号模具等）所受的重力（N）； D——活塞直径（m）； d1——活塞杆直径（m）； Fƒ0——活塞开始移动瞬时的密封摩擦力（N）。
图5并联型气-液阻尼缸 1—液压缸；2—气缸
气缸的工作原理
• 按调速特性可分为：
1）慢进慢退式； 2）慢进快退式； 3）快进慢进快退式。 其调速特性及应用见表1。 就气-液阻尼缸的结构而言，尚可分为多种形式：节流阀、单向阀单独设置或 装于缸盖上；单向阀装在活塞上（如挡板式单向阀）；缸壁上开孔、开沟槽、 缸内滑柱式、机械浮动联结式、行程阀控制快速趋近式等。活塞上有挡板式单 向阀的气-液阻尼缸见图6。活塞上带有挡板式单向阀，活塞向右运动时，挡板离 开活塞，单向阀打开，液压缸右腔的油通过活塞上的孔（即挡板单向阀孔）流 至左腔，实现快退，用活塞上孔的多少和大小来控制快退时的速度。活塞向左 运动时，挡板挡住活塞上的孔，单向阀关闭，液压缸左腔的油经节流阀流至右 腔（经缸外管路）。调节节流阀的开度即可调节活塞慢进的速度。其结构较为
气缸的结构原理和作用
气缸的结构及基本原理一、气缸-气缸种类气压传动中将压缩气体的压力能转换为机械能的气动执行元件。
气缸有作往复直线运动的和作往复摆动的两类。
作往复直线运动的气缸又可分为单作用、双作用、膜片式和冲击气缸 4种。
①单作用气缸：仅一端有活塞杆，从活塞一侧供气聚能产生气压，气压推动活塞产生推力伸出，靠弹簧或自重返回。
②双作用气缸：从活塞两侧交替供气，在一个或两个方向输出力。
③膜片式气缸：用膜片代替活塞，只在一个方向输出力，用弹簧复位。
它的密封性能好，但行程短。
④冲击气缸：这是一种新型元件。
它把压缩气体的压力能转换为活塞高速(10～20米／秒)运动的动能，借以作功。
冲击气缸增加了带有喷口和泄流口的中盖。
中盖和活塞把气缸分成储气腔、头腔和尾腔三室。
它广泛用于下料、冲孔、破碎和成型等多种作业。
作往复摆动的气缸称摆动气缸，由叶片将内腔分隔为二，向两腔交替供气，输出轴作摆动运动，摆动角小于280°。
此外，还有回转气缸、气液阻尼缸和步进气缸等。
二、气缸的作用：将压缩空气的压力能转换为机械能，驱动机构作直线往复运动、摆动和旋转运动。
三、气缸的分类：直线运动往复运动的气缸、摆动运动的摆动气缸、气爪等。
四、气缸的结构：气缸是由缸筒、端盖、活塞、活塞杆和密封件组成，其内部结构如图所示：五、SMC气缸原理图（1）缸筒缸筒的内径大小代表了气缸输出力的大小。
活塞要在缸筒内做平稳的往复滑动，缸筒内表面的表面粗糙度应达到。
对钢管缸筒，内表面还应镀硬铬，以减小摩擦阻力和磨损，并能防止锈蚀。
缸筒材质除使用高碳钢管外，还是用高强度铝合金和黄铜。
小型气缸有使用不锈钢管的。
带磁性开关的气缸或在耐腐蚀环境中使用的气缸，缸筒应使用不锈钢、铝合金或黄铜等材质。
SMC CM2气缸活塞上采用组合密封圈实现双向密封，活塞与活塞杆用压铆链接，不用螺母。
（2）端盖端盖上设有进排气通口，有的还在端盖内设有缓冲机构。
杆侧端盖上设有密封圈和防尘圈，以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。
气缸的工作原理(二)2024
气缸的工作原理（二）引言概述：气缸是内燃机、压缩机和一些液压系统中重要的工作元件，在这些系统中起到转动机械和传递动力的作用。
本文将进一步探讨气缸的工作原理，包括工作过程、关键部件和一些常见问题。
正文内容：第一大点：气缸的工作过程1. 压缩过程：气缸在上行程时，气缸内的气体受到活塞的压缩，使其体积减小，从而增加气体的压力。
2. 爆发过程：当活塞达到上止点时，点火系统将点燃压缩气体，使气体发生爆炸反应，释放出大量的能量。
3. 排气过程：在下行程时，活塞将废气从气缸中排出，为下一次压缩提供空间和清除废气。
第二大点：气缸的关键部件1. 活塞：作为气缸内部上下移动的关键部件，与气缸壁形成密封空间，承受气体压力和传递动力。
2. 活塞环：安装在活塞上的环形零件，起到密封气缸与活塞之间的空间，减少燃气泄漏，同时也减少摩擦损失。
3. 气缸套：作为活塞运动的外壁，提供了活塞的导向作用，同时也能够承受气体压力和温度。
4. 活塞销：将活塞与连杆连接，传递活塞的上下运动，承受气体压力和惯性力。
5. 气缸盖：覆盖在气缸顶端，与气缸组成密封空间，支撑点火系统和排气系统。
第三大点：气缸的常见问题1. 气缸漏气：气缸活塞环磨损、气缸套磨损或密封圈老化等问题可能导致气缸漏气，降低内部气压。
2. 活塞卡死：气缸壁与活塞配合间隙过紧、润滑不良或活塞材料问题等原因可能导致活塞卡死，阻碍气缸正常工作。
3. 气缸冷却不良：气缸过热或冷却系统故障可能导致气缸冷却不良，影响气体压缩性能和气缸寿命。
4. 油污积聚：由于燃烧产生的气体和润滑油的混合物可能会沉积在气缸壁和活塞环上，阻碍活塞的正常运动和密封。
第四大点：气缸的维护方法1. 定期检查活塞环和气缸套的磨损情况，及时更换磨损严重的零件。
2. 检查活塞与气缸壁的配合间隙，确保活塞的顺畅运动。
3. 注意润滑油的使用和更换，保持活塞与气缸的良好润滑。
4. 定期清洁气缸内的沉积物，防止积聚油污影响气缸的正常工作。
气缸的结构原理和作用
气缸得结构及基本原理一、气缸气缸种类气压传动中将压缩气体得压力能转换为机械能得气动执行元件。
气缸有作往复直线运动得与作往复摆动得两类。
作往复直线运动得气缸又可分为单作用、双作用、膜片式与冲击气缸4种。
①单作用气缸:仅一端有活塞杆,从活塞一侧供气聚能产生气压,气压推动活塞产生推力伸出,靠弹簧或自重返回。
②双作用气缸:从活塞两侧交替供气,在一个或两个方向输出力。
③膜片式气缸:用膜片代替活塞,只在一个方向输出力,用弹簧复位。
它得密封性能好,但行程短。
④冲击气缸:这就是一种新型元件。
它把压缩气体得压力能转换为活塞高速(10～20米／秒)运动得动能,借以作功。
冲击气缸增加了带有喷口与泄流口得中盖。
中盖与活塞把气缸分成储气腔、头腔与尾腔三室。
它广泛用于下料、冲孔、破碎与成型等多种作业。
作往复摆动得气缸称摆动气缸,由叶片将内腔分隔为二,向两腔交替供气,输出轴作摆动运动,摆动角小于280°。
此外,还有回转气缸、气液阻尼缸与步进气缸等。
二、气缸得作用:将压缩空气得压力能转换为机械能,驱动机构作直线往复运动、摆动与旋转运动。
三、气缸得分类:直线运动往复运动得气缸、摆动运动得摆动气缸、气爪等。
四、气缸得结构:气缸就是由缸筒、端盖、活塞、活塞杆与密封件组成,其内部结构如图所示:五、SMC气缸原理图(1)缸筒缸筒得内径大小代表了气缸输出力得大小。
活塞要在缸筒内做平稳得往复滑动,缸筒内表面得表面粗糙度应达到Ra0、8um。
对钢管缸筒,内表面还应镀硬铬,以减小摩擦阻力与磨损,并能防止锈蚀。
缸筒材质除使用高碳钢管外,还就是用高强度铝合金与黄铜。
小型气缸有使用不锈钢管得。
带磁性开关得气缸或在耐腐蚀环境中使用得气缸,缸筒应使用不锈钢、铝合金或黄铜等材质。
SMC CM2气缸活塞上采用组合密封圈实现双向密封,活塞与活塞杆用压铆链接,不用螺母。
(2)端盖端盖上设有进排气通口,有得还在端盖内设有缓冲机构。
杆侧端盖上设有密封圈与防尘圈,以防止从活塞杆处向外漏气与防止外部灰尘混入缸内。
气缸的结构与工作原理【详解】
气缸的结构与工作原理【详解】气缸的结构与工作原理内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.气缸定义气压传动中将压缩气体的压力能转换为机械能的气动执行元件。
气缸构造气缸是由缸筒、端盖、活塞、活塞杆和密封件等组成，其内部结构如图所示:①单作用气缸:仅一端有活塞杆，从活塞一侧供气聚能产生气压，气压推动活塞产生推力伸出，靠弹簧或自重返回。
单作用气缸结构简单，耗气量少。
缸体内安装了弹簧，缩短了气缸的有效行程。
弹簧的反作用力随压缩行程的增大而增大，故活塞杆的输出力随运动行程的增大而减小。
弹簧具有吸收动能的能力，可减小行程中断的撞击作用。
一般用于行程短、对输出力和运动速度要求不高的场合。
②双作用气缸:从活塞两侧交替供气，在一个或两个方向输出力。
双作用气缸的活塞前进或后退都能输出力（推力或拉力）。
结构简单，行程可根据需要选择。
为了吸收行程终端气缸运动件的撞击能，在活塞两端设有缓冲垫，以保护气缸不受损伤。
双作用气缸还可以分为单活塞杆型和双活塞杆型，双活塞杆型气缸的活塞两侧受压面积相等，两侧运动行程和输出力是相等的。
双作用气缸常用于长行程的工作台的装置上。
③薄膜式气缸:是引导活塞在其中进行直线往复运动的圆筒形金属机件。
是一种利用压缩空气通过薄膜推动活塞杆作往复直线运动并在次过程中将空气压力能转换为机械能的气缸。
膜式气缸有单作用式薄膜式气缸和双作用式薄膜式气缸两种。
较于活塞式气缸，薄膜式气缸的结构紧凑简单、制造容易、成本低、寿命长、泄露小、效率高;但是膜片的变形量有限，行程短。
主要用在印刷(张力控制)、半导体(点焊机、芯片研磨)、自动化控制、机器人等领域。
④冲击气缸:这是一种新型元件。
它把压缩气体的压力能转换为活塞高速(10~20米/秒)运动的动能，借以做功。
双导杆气缸的结构和工作原理
双导杆气缸的结构和工作原理
双导杆气缸是一种常见的气压执行器，其结构由活塞、气缸筒、两个导杆和两个导杆座组成。
下面是双导杆气缸的结构和工作原理的详细说明：
1. 结构：
-活塞：活塞是气缸内部移动的组件，通常是一个圆柱形的部件，安装在气缸筒内。
-气缸筒：气缸筒是一个空心的圆柱体，用于容纳活塞的运动。
-导杆：双导杆气缸具有两个平行的导杆，分别位于气缸筒的两侧，与导杆座连接。
导杆的作用是限制活塞的侧向位移，使其只能在一个轴向平面上运动。
-导杆座：导杆座是固定导杆并使其能够在气缸筒内移动的部件。
导杆座通常有凹槽或导向轴承，以确保导杆的稳定运动。
2. 工作原理：
-气缸进气：当气缸接收到压缩空气时，空气通过气缸筒上的进气口进入气缸内部。
-活塞移动：压缩空气进入气缸后，推动活塞向前或向后运动。
-导杆约束作用：由于气缸内的导杆固定在导杆座上，活塞只能在轴向平面上移动，而不能发生侧向位移。
-出气通道：当活塞移动到气缸的末端时，进气口被堵塞，同时打开气缸的出气通道，使压缩空气从气缸中排出。
-活塞反向运动：当压缩空气从气缸排出后，气缸内的压力减小，活塞受到反向力推回起始位置。
这个过程可以通过改变气缸中压力、流量或导杆座上的机械结构来控制。
通过控制气压和气流的输入来驱动双导杆气缸，实现了活塞的双向运动。
双导杆的设计确保了活塞在运动过程中的稳定性和准确性。
这种结构适用于需要严格的定位和平稳运动的应用，如机床、自动化生产线、振动系统等。
气缸体原理
气缸体原理气缸体是内燃机中的一个重要部件，它承载着气缸、活塞、连杆等零部件，是发动机能够正常工作的关键。
下面将从气缸体原理的角度，详细介绍气缸体的结构和工作原理。
一、气缸体的结构气缸体是发动机的主体部件之一，它通常由铸铁或铝合金制成。
气缸体的内部空间被划分为若干个气缸，每个气缸内安装有一个活塞和一个气门机构。
气缸体的外部则有进气口、排气口、冷却水口等附件。
二、气缸体的工作原理1. 进气过程：当活塞下行时，气缸内的容积增大，形成负压。
此时，进气门打开，混合气经过进气道进入气缸。
进气门关闭后，活塞向上运动，压缩混合气。
2. 压缩过程：活塞上升时，气缸内的容积减小，混合气被压缩。
同时，活塞上升推动曲轴旋转，将活塞的上下直线运动转化为曲轴的旋转运动。
3. 燃烧过程：当活塞上升到顶死点时，点火系统触发火花塞产生火花，点燃混合气。
混合气的燃烧产生高温高压气体，推动活塞向下运动。
4. 排气过程：燃烧后的废气通过排气门排出。
当活塞下降到底死点时，排气门打开，废气被排出气缸。
气缸体原理广泛应用于内燃机领域，包括汽车、摩托车、发电机等。
气缸体的优化设计可以提高发动机的功率、燃油经济性和环境友好性。
1. 提高功率：通过改变气缸体的结构、增加气缸数等方式，可以增加发动机的排量，提高功率输出。
2. 提高燃油经济性：优化气缸体的进气道和排气道设计，使燃烧更加充分，减少能量损失，提高燃油经济性。
3. 环境友好性：通过改变气缸体的材料和工艺，减轻气缸体的重量，降低发动机的排放和噪音。
四、总结气缸体是内燃机中不可或缺的重要部件，其结构和工作原理直接影响发动机的性能和使用寿命。
合理优化气缸体的设计可以提高发动机的功率、燃油经济性和环境友好性。
通过不断研究和创新，气缸体原理的应用将推动内燃机技术的进一步发展。
气缸结构原理
气缸结构原理气缸是一种常见的机械部件，广泛应用于各种机械设备中。
气缸的结构原理对于了解其工作原理和性能具有重要意义。
本文将介绍气缸的结构原理，帮助读者更好地理解和应用这一机械部件。
一、气缸的基本结构气缸通常由气缸筒、活塞、活塞杆、密封件等部件组成。
气缸筒是气缸的主体部件，通常由铝合金、不锈钢等材料制成，具有一定的强度和刚性。
活塞是气缸中的运动部件，通常与气缸筒密封配合，能够在气缸筒内做直线往复运动。
活塞杆连接活塞和外部机构，传递活塞的运动力。
密封件用于保证气缸的密封性能，防止气缸内的气体泄漏。
二、气缸的工作原理气缸通过外部的气压力驱动活塞在气缸筒内做往复运动，从而实现对物体的推拉或压力作用。
气缸的工作原理可以简单概括为：气体通过气源进入气缸，气缸内的活塞随之受到气压力的作用而运动，完成相应的工作任务。
气缸的工作过程包括进气、工作、排气等阶段，通过控制气源的开关和气压力大小可以实现对气缸的控制和调节。
三、气缸的种类和应用根据气缸的结构和工作原理，可以将气缸分为气压缸、液压缸、气液压缸等不同类型。
气压缸通过气体的压力驱动活塞运动，适用于对速度要求较高的场合；液压缸通过液体的压力驱动活塞运动，适用于对力要求较大的场合；气液压缸结合了气压缸和液压缸的优点，具有速度快、力大的特点，广泛应用于工业自动化设备中。
气缸在各种机械设备中都有着重要的应用，如汽车发动机、工业机械、农业机械等。
在汽车发动机中，气缸是发动机的重要部件，通过气缸的工作可以实现燃油的燃烧和活塞的往复运动，从而驱动汽车前进。
在工业机械中，气缸可以实现对物体的推拉、升降、夹持等功能，广泛应用于各种生产线和装配设备中。
在农业机械中，气缸可以实现对农机部件的控制和调节，提高农机设备的工作效率和生产能力。
气缸作为一种常见的机械部件，具有重要的应用价值和工作原理。
了解气缸的结构原理可以帮助我们更好地应用和维护这一机械部件，提高设备的工作效率和性能。
希望本文的介绍能够帮助读者更好地理解和掌握气缸的相关知识，为工程实践和应用提供参考和借鉴。
气缸结构原理
气缸结构原理
气缸是一种常见的机械元件，广泛应用于各种工程和机械设备中。
其结构原理主要包括气缸筒、活塞、密封件、气门等部件。
下面将逐一介绍这些部件的作用和工作原理。
1. 气缸筒
气缸筒是气缸的主要部件之一，通常由金属材料制成。
气缸筒的作用是容纳压缩空气或液体，同时起到导向活塞运动的作用。
气缸筒内表面通常经过精密加工，以确保活塞在其中能够自由运动，并保持密封性能。
2. 活塞
活塞是气缸中起到往复运动作用的零件，通常由金属材料制成。
活塞与气缸筒之间的间隙通常非常小，以确保密封性能。
活塞在气缸内部受到压缩空气或液体的作用，从而产生推动力，实现往复运动。
3. 密封件
气缸中的密封件主要包括活塞环、O型圈等部件，其作用是防止压缩空气或液体泄漏，同时保持气缸内部的密封性能。
密封件的选择和安装质量直接影响气缸的工作效率和寿命。
4. 气门
气门是气缸中用来控制气体流动的部件，通常安装在气缸筒的一侧。
气门的开启和关闭通过气缸内部的压力变化来实现，从而控制活塞
的运动。
气门的设计和调节直接影响气缸的工作效率和性能。
气缸的结构原理是通过活塞在气缸筒内的往复运动，利用压缩空气或液体产生推动力，从而实现机械设备的运动。
各个部件的密封性能和配合精度直接影响气缸的工作效率和寿命。
因此，在设计和使用气缸时，需要考虑这些因素，以确保气缸的稳定性和可靠性。
希望本文能够帮助读者更好地理解气缸的结构原理，为相关领域的工程和技术工作者提供参考。
薄型气缸的工作原理
薄型气缸的工作原理薄型气缸是一种精密机械设备，用于转换压缩空气的能量为机械能。
它主要由气缸、活塞、活塞杆、活塞环、导向杆、摆杆、弹簧、密封圈等部件组成，通过压缩空气驱动活塞做往复运动，产生机械工作。
本文将详细介绍薄型气缸的工作原理。
一、薄型气缸的结构薄型气缸的主要结构包括气缸、活塞、活塞杆、活塞环、导向杆、摆杆、弹簧和密封圈等部件。
气缸是薄型气缸的主要部件之一，通常由高质量的铝合金制成，表面喷涂有防腐蚀处理。
气缸内壁充满了压缩空气，当气缸内的气体被压缩后，就会形成高压气体，驱动活塞做往复运动。
活塞是薄型气缸的另一个重要部件，它位于气缸内部并与气缸壁形成密封状态。
活塞通常由优质的氧化铝陶瓷、钢或铝制成，它具有耐磨、耐腐蚀、耐高温和高强度等特点。
活塞的上部与活塞杆连接，下部带有活塞环，保证气缸的密闭性。
活塞杆是用来连接活塞和机器的部件，它的精度要求非常高，通常由优质的硬质银钢或不锈钢制成。
在薄型气缸中，活塞杆的一端被连接在活塞上，另一端则被固定到机器上。
薄型气缸的工作原理非常简单，它主要依赖于压缩空气的能量来产生机械动力。
当压缩空气通过气缸进入活塞时，气缸内的压力开始上升。
当气压达到一定值时，活塞开始受到压力，向活塞杆一端移动。
当活塞移动时，它会驱动活塞杆同时改变气缸内的压力。
当活塞到达气缸底部时，气压最大，同时产生了最大的动力输出。
当气压开始下降时，活塞会被弹簧或其他装置弹回到原来的位置。
在反向过程中，活塞将会释放出一部分能量，这些能量可以被用来驱动其他机器或工具。
薄型气缸广泛应用于各种机器和工具中，特别是那些需要高精度控制的机械设备。
例如，薄型气缸可以用于控制自动化过程中的各种机械部件，例如自动售货机、自动装配线、自动门等。
此外，薄型气缸还可以用于压力测试、绞盘、真空泵和其他需要高精度动力输出的机械设备。
同时，它还可以用于控制各种工业机器的运动，例如高压洗车机、注塑机等。
综上所述，薄型气缸的工作原理非常简单，但在各种机器和工具中的应用非常广泛。
气缸的工作原理及详细介绍_图文
图7
➢齿轮齿条式摆动气缸
1－齿条组件 2－弹簧柱销 3－滑块 4－端盖 5－缸体 6－轴承 7－轴 8－活塞 9－齿轮
单齿条式
双齿条式
Page: 7
气缸的基本组成部分及工作原理
✓ 叶片式摆动气缸和工作原理
单叶片式摆动气缸的结构原理如图13－13所示。它是由叶片轴转子（即输出轴）、定子、缸体和前 后端盖等部分组成。定子和缸体固定在一起，叶片和转子联在一起。在定子上有两条气路，当左路进气时， 右路排气，压缩空气推动叶片带动转子顺时针摆动。反之，作逆时针摆动。
理论推力（活塞杆伸出） Ft1＝A1p
理论拉力（活塞杆缩回） Ft2＝A2p
式中
Ft1、Ft2——气缸理论输出力（N）；
A1、A2——无杆腔、有杆腔活塞面积（m2）；
p — 气缸工作压力（Pa）。
实际中，由于活塞等运动部件的惯性力以及密封等部分的摩擦力，活塞杆的实际输出力小于理论推 力，称这个推力为气缸的实际输出力。气缸的效率 是气缸的实际推力和理论推力的比值，即
叶片式摆动气缸体积小，重量最轻，但制造精度要求高，密封困难，泄漏是较大，而且动密封接触 面积大，密封件的摩擦阻力损失较大，输出效率较低，小于80%。因此，在应用上受到限制，一般只用在安 装位置受到限制的场合，如夹具的回转，阀门开闭及工作台转位等。
➢单叶片式摆动气缸
1－叶片 2－转子 3－定子 4－缸体
螺纹配管 内置快换接头
可选项 无记号
M
标准(杆端内螺纹 )
杆端外螺纹
Page: 13
SMC常见气缸型号的表示方法
➢ SMC双联气缸CXS系列( 6~ 32)
CXS M 20
轴承的种类 M L
滑动轴承 球轴承
气缸结构及工作原理
气缸结构及工作原理
气缸是一种常用的机械装置，可以将气体能量转化为机械能。
它通常由一个圆筒形的容器和一个与之密封紧密的活塞构成。
工作原理如下：
1. 气缸压缩：当活塞向缸内移动时，气缸容器内的气体被挤压，导致气体压力增加。
这发生在活塞向缸头方向移动时。
2. 气缸膨胀：当活塞向缸外移动时，气缸容器内的气体被拉伸，导致气体压力降低。
这发生在活塞向缸底方向移动时。
3. 气缸工作循环：在内燃机等应用中，气缸通常与燃烧室相连。
燃烧室内的燃料在燃烧过程中释放能量，推动活塞向下运动。
然后，排气门打开，废气被释放到环境中，准备进行下一工作循环。
4. 气缸传动：气缸可以通过连杆与其他机械部件连接，以实现工作传动。
例如，在内燃机中，气缸的工作往复运动可通过连杆将能量传递给曲轴，从而将活塞运动转化为轴的旋转运动。
这一传动方式被广泛应用于汽车、发电机和机械设备中。
总之，气缸的结构和工作原理使其成为众多工程领域中的重要组成部分，能够将气体能量转化为机械能，推动机械系统运动。
气缸的实际行程
气缸的实际行程气缸是一种常见的工业设备，广泛应用于各个领域。
它的实际行程是指活塞在气缸内部运动的距离。
在这篇文章中，我们将详细介绍气缸的实际行程及其相关知识。
一、气缸的基本结构和工作原理气缸通常由气缸筒、活塞、活塞杆和密封件等部件组成。
当压缩空气通过进气口进入气缸筒时，活塞会受到压力的作用而向外推动，完成工作过程。
而气缸的实际行程就是活塞在气缸内部移动的距离。
二、气缸的实际行程计算气缸的实际行程可以通过以下公式计算得出：实际行程 = 活塞杆长度 - (气缸筒长度 + 活塞长度 + 密封件厚度)三、气缸的实际行程与工作效果的关系气缸的实际行程直接影响到其工作效果。
如果实际行程过小，可能无法满足工作需求；而实际行程过大，则会造成浪费和能源消耗增加。
因此，在设计和选择气缸时，需要根据实际应用需求来确定合适的实际行程。
四、气缸的实际行程与密封性能的关系气缸的实际行程还与其密封性能密切相关。
在气缸工作过程中，密封件起到了关键的作用，它能够防止气体泄漏，确保气缸的正常工作。
因此，在选择气缸时，需要考虑密封件的质量和密封性能，以保证气缸的实际行程和工作效果。
五、气缸的实际行程与运动速度的关系气缸的实际行程还与其运动速度有一定的关系。
通常情况下，当实际行程较大时，气缸的运动速度相对较慢；而当实际行程较小时，气缸的运动速度相对较快。
因此，在实际应用中，需要根据具体情况来选择合适的气缸实际行程和运动速度。
六、气缸实际行程的调节方法为了满足不同工作需求，气缸的实际行程可以通过调节活塞杆长度或更换不同尺寸的气缸筒、活塞和密封件来实现。
这样可以灵活地调节气缸的实际行程，以适应不同工作场景的需求。
七、气缸实际行程的应用领域气缸的实际行程在许多领域都有广泛的应用。
例如，在工业自动化装备中，气缸常用于控制机械臂、推动输送带等；在汽车制造中，气缸被用于控制发动机活塞的运动；在航空航天领域，气缸常用于控制飞机起落架的展收等。
可以说，气缸的实际行程影响到了许多重要的工业和交通设备的正常运行。
发动机气缸的结构与工作原理
发动机气缸的结构与工作原理发动机是现代汽车的核心组成部分，而发动机气缸则是发动机的重要构件之一。
本文将介绍发动机气缸的结构与工作原理，帮助读者更好地理解发动机的工作原理。
一、气缸的结构气缸是发动机的燃烧室，用于容纳活塞和压缩、燃烧气体。
气缸通常由铸铁或铝合金材料制成，外表光滑平整。
气缸具有以下主要结构：1. 气缸壁：气缸壁是气缸的内壁，与活塞紧密配合，形成密封空间。
气缸壁通常通过镀铬等表面处理提高其耐磨性和润滑性。
2. 活塞：活塞是气缸内的运动部件，与气缸壁之间形成密封空间。
活塞通常由铝合金制成，具有轻量化的特点。
3. 活塞环：活塞环位于活塞上，用于密封活塞与气缸壁之间的空间。
活塞环通常由高强度的材料制成，如铸铁或钢。
4. 气门：气门是气缸与气缸盖之间的开口，用于控制气缸内气体的进出。
气门通常由高温合金或不锈钢制成，具有耐高温和耐磨性能。
5. 气缸盖：气缸盖是气缸的顶部覆盖物，安装在气缸上方，与气缸通过垫片密封连接。
气缸盖通常由铝合金制成，具有较好的散热性能。
二、气缸的工作原理气缸是发动机中实现压缩、燃烧和排放的关键部分。
其工作原理可以归纳为以下步骤：1. 进气冲程：活塞向下运动，气门开启，气缸内进入混合气或空气。
气门关闭后，活塞向上运动，压缩气体。
2. 压缩冲程：活塞上行压缩空气或混合气，提高其密度和温度。
压缩过程中，气缸壁和活塞上的活塞环起到密封作用，防止气体泄漏。
3. 爆发冲程：当活塞上行至顶点时，点火系统发送火花，引燃压缩的混合气。
混合气燃烧产生高温高压气体，推动活塞向下运动。
4. 排气冲程：活塞下行时，气门打开，排出燃烧后产生的废气。
排气冲程结束后，活塞再次上行开始新的工作循环。
以上是四冲程式发动机的工作原理，也是大多数汽车发动机的基本工作原理。
通过气缸内的往复运动，发动机可以实现将燃料燃烧产生的化学能转化为机械能，推动汽车运动。
总结：发动机气缸的结构与工作原理是理解发动机工作原理的关键。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
气缸的结构与工作原理
容来源网络，由“机械展（11万㎡，1100多家展商，超10万观众）”收集整理！
更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在机械展.
气缸定义
气压传动中将压缩气体的压力能转换为机械能的气动执行元件。
气缸构造
气缸是由缸筒、端盖、活塞、活塞杆和密封件等组成，其部结构如图所示:
气缸分类
气缸有做往复直线运动的和做往复摆动两种类型。
做往复直线运动的气缸又可分为单作用气缸、双作用气缸、薄膜式气缸和冲击气缸4种。
①单作用气缸:仅一端有活塞杆，从活塞一侧供气聚能产生气压，气压推动活塞产生推力伸出，靠弹簧或自重返回。
单作用气缸结构简单，耗气量少。
缸体安装了弹簧，缩短了气缸的有效行程。
弹簧的反作用力随压缩行程的增大而增大，故活塞杆的输出力随运动行程的增大而减小。
弹簧具有吸收动能的能力，可减小行程中断的撞击作用。
一般用于行程短、对输出力和运动速度要求不高的场合。
②双作用气缸:从活塞两侧交替供气，在一个或两个方向输出力。
双作用气缸的活塞前进或后退都能输出力（推力或拉力）。
结构简单，行程可根据需要选择。
为了吸收行程终端气缸运动件的撞击能，在活塞两端设有缓冲垫，以保护气缸不受损伤。
双作用气缸还可以分为单活塞杆型和双活塞杆型，双活塞杆型气缸的活塞两侧受压面积相等，两侧运动行程和输出力是相等的。
双作用气缸常用于长行程的工作台的装置上。
③薄膜式气缸:是引导活塞在其中进行直线往复运动的圆筒形金属机件。
是一种利用压缩空气通过薄膜推动活塞杆作往复直线运动并在次过程中将空气压力能转换为机械能的气缸。
膜式气缸有单作用式薄膜式气缸和双作用式薄膜式气缸两种。
较于活塞式气缸，薄膜式气缸的结构紧凑简单、制造容易、成本低、寿命长、泄露小、效率高;但是膜片的变形量有限，行程短。
主要用在印刷(力控制)、半导体(点焊机、芯片研磨)、自动化控制、机器人等领域。
④冲击气缸:这是一种新型元件。
它把压缩气体的压力能转换为活塞高速(10~20米/秒)运动的动能，借以做功。
冲击气缸是一种专门为了满足对冲击力有较高要求的场合而开发的一种特殊功能气缸。
例如钢铁材质工件的打标、部件冲孔、下料等操作，都需要较高的冲击力才可以完成该类操作。
⑤无杆气缸:没有活塞杆的气缸的总称。
有磁性气缸，缆索气缸两大类。
以磁耦合无杆气缸为例：它的工作原理是:在活塞上安装一组高强磁性的永久磁环，磁力线通过薄壁缸筒与套在外面的另一组磁环作用，由于两组磁环磁性相反，具有很强的吸力。
当活塞在缸筒被气压推动时，则在磁力作用下，带动缸筒外的磁环套一起移动。
气缸活塞的推力必须与磁环的吸力相适应。
可用于汽车、地铁及数控机床的开闭门，机械手坐标的移动定位，无心磨床的零件传送、组合机床进给装置以及自动线送料、布匹纸切割和静电喷漆等。
做往复摆动的气缸称摆动气缸，由叶片将腔分隔为二，向两腔交替供气，输出轴做摆动运动，摆动角小于 280°，常用于用于阀门的开闭以及机器人的手臂动作等。
此外，还有回转气缸、气液阻尼缸和步进气缸等。
