SolidWorks实例练习
Solidworks入门实例
![Solidworks入门实例](https://img.taocdn.com/s3/m/75659ee3f8c75fbfc77db282.png)
Solidworks训练一入门实例——软盘盒一、新建零件二、绘制第一张二维草图1、单击【草图】操控面板上的“草图绘制”按钮,此时在“前视”基准面上打开一张草图。
2、单击“矩形”按钮3、将鼠标指针移到草图原点处单击,移动鼠标到适当的位置再单击以生成矩形。
4、单击“草图绘制”控制面板上的智能标注按钮,分别对矩形的长和宽进行尺寸修改,如图1所示。
图1 图2 图3 图4提示:必须在激活草图绘制命令状态下时才能进行特征的创建。
三、创建拉伸基体特征1、单击特征控制面板上的按钮进行设置:在【方向1】中,将“终止条件”设置为“给定深度”,将深度由系统默认的10修改为47。
2、单击按钮生成拉伸,如图2所示.四、添加切除特征1、单击前导视图控制栏上的“线架图”按钮2、将鼠标指针移到零件的侧面,该面的边线变成黄色,表示此面可供选择。
3、单击零件的右侧面以选取该面,该面的边线变成实线且颜色改变,表面该面补选中。
4、单击前导视图控制栏上的“正视于”按钮,系统将采用正视于该面的视图。
5、单击“草图绘制”按钮,再单击“直线”按钮,拖动鼠标指针到矩形的顶边处,单击后开始移动鼠标,绘制一条直线;然后再利用“切线弧”命令绘制一条圆弧,再使用“直线”命令继续绘制三条直线。
然后使用“智能尺寸”进行尺寸标注,如图3所示。
6、单击“特征”控制面板上的“拉伸—切除”按钮,出现【切除—拉伸】特性管理器。
7、在“方向1”栏内将终止条件设置为“完全贯穿”,保留其他项目为默认设置,单击按钮,生成完全切除特征。
如图4所示五、抽壳零件所谓抽壳,就是从所选平面上移除材料以形成薄壁零件。
1、单击“特征”控制面板上的“抽壳”按钮,“抽壳1”特征管理器便出现。
2、单击此零件的面,所选面即出现在“要挖除的面”显示框,单击此零件的面,所选面即现出在“要挖除的面”显示框中,如图5所示。
图53、在“参数”栏的厚度微调框内设置抽壳厚度为2,然后单击按钮。
抽壳操作上移除所选面上的材料。
SolidWorks经典实例教程-100多个常用实例
![SolidWorks经典实例教程-100多个常用实例](https://img.taocdn.com/s3/m/27bb3221af45b307e87197d6.png)
1图1 图2图1提示:①拉伸圆柱→倒内外角→拉伸切槽;。
②拉伸带槽柱体→倒内外角;。
③旋转带倒角圆套→切伸切槽。
图2提示:①拉伸带孔的六边形→倒内角→倒外角;。
②拉伸圆柱套→倒内角→倒外角→拉伸切六边;。
③旋转带倒角圆柱套→拉伸切六边。
图3 图4图3提示:①拉伸带孔的六边形→倒内角→倒外角→拉伸切顶槽;②拉伸圆柱套→倒内角→倒外角→拉伸切六边形→拉伸切顶槽;③旋转带倒角的圆柱套→拉伸切六边→拉伸切顶槽。
图4提示:①拉伸圆锥套→拉伸侧耳→切除多余部分→圆角;②旋转圆锥套→拉伸侧耳→切除多余部分→圆角。
图5 图6图5提示:旋转生成主体→拉伸切横槽→阵列横槽。
图6提示:①拉伸圆柱→倒角→拉伸切除圆柱孔;②旋转带倒角圆柱→拉伸切除圆柱孔。
图7 图8图7提示:旋转法。
图8示:①旋转阶梯轴(带大端孔)→拉伸切内六角→拉伸切外六角→切小端圆孔;②拉伸阶梯轴→拉伸切圆柱孔→拉伸切内六角→拉伸切外六角→切小端圆孔。
图9 图10图9提示:①旋转带球阶梯轴→拉伸切中孔→拉伸切横孔→拉伸切球部槽。
图10提示:①旋转法。
图11 图12图11示:旋转生成轮主体→拉伸切轮幅→拉伸切键槽。
图12提示:旋转主体→切除拉伸孔→切除拉伸槽。
23图13 图14图13提示:①旋转。
图14提示:①旋转生成带皮带槽的轮主体→拉伸切轮幅→拉伸切键槽。
图15 图16图15提示:①画一个方块→切除拉伸内侧面→拉伸两个柱→切除拉伸外侧面→切除拉伸孔。
图16提示:①旋转生成齿轮主体→切除拉伸键槽→画一个齿的曲线→扫描生成一个齿→阵列其它齿。
②从库中提取→保存零件。
图17 图18图17提示:旋转主体→切除拉伸孔。
图18提示:旋转主体→切除拉伸孔。
图19 图20图19提示:旋转主体→拉伸切除六边形。
图20提示:旋转主体→拉伸切除六边形。
图21 图22图21提示:旋转主体1→旋转主体2→圆角→拉伸中间方块→切除方块中孔。
图22提示:旋转主体1→旋转主体2→圆角→拉伸中间方块→切除方块中孔。
solidworks练习题钣金

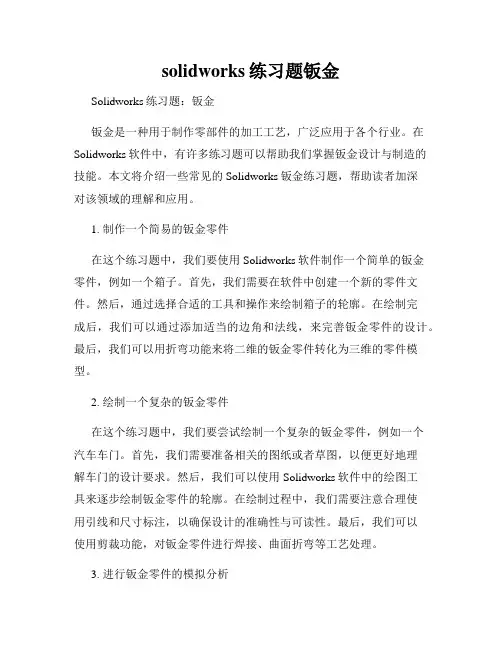

![solidworks练习题钣金](https://img.taocdn.com/s3/m/6d9a2c814128915f804d2b160b4e767f5acf80b5.png)
solidworks练习题钣金Solidworks练习题:钣金钣金是一种用于制作零部件的加工工艺,广泛应用于各个行业。
在Solidworks软件中,有许多练习题可以帮助我们掌握钣金设计与制造的技能。
本文将介绍一些常见的Solidworks钣金练习题,帮助读者加深对该领域的理解和应用。
1. 制作一个简易的钣金零件在这个练习题中,我们要使用Solidworks软件制作一个简单的钣金零件,例如一个箱子。
首先,我们需要在软件中创建一个新的零件文件。
然后,通过选择合适的工具和操作来绘制箱子的轮廓。
在绘制完成后,我们可以通过添加适当的边角和法线,来完善钣金零件的设计。
最后,我们可以用折弯功能来将二维的钣金零件转化为三维的零件模型。
2. 绘制一个复杂的钣金零件在这个练习题中,我们要尝试绘制一个复杂的钣金零件,例如一个汽车车门。
首先,我们需要准备相关的图纸或者草图,以便更好地理解车门的设计要求。
然后,我们可以使用Solidworks软件中的绘图工具来逐步绘制钣金零件的轮廓。
在绘制过程中,我们需要注意合理使用引线和尺寸标注,以确保设计的准确性与可读性。
最后,我们可以使用剪裁功能,对钣金零件进行焊接、曲面折弯等工艺处理。
3. 进行钣金零件的模拟分析在这个练习题中,我们要利用Solidworks软件进行钣金零件的模拟分析。
首先,我们需要导入已经绘制好的钣金零件模型。
然后,我们可以通过选择适当的分析工具和设置参数,对钣金零件进行强度、形变、应力等方面的分析。
通过观察分析结果,我们可以评估零件的结构是否满足设计要求,并进行必要的改进和优化。
4. 创建钣金零件的工程图在这个练习题中,我们要利用Solidworks软件创建钣金零件的工程图。
首先,我们需要将设计好的钣金零件模型转换为工程图的形式。
然后,我们可以使用绘图工具和标注工具,逐步绘制各个视图、断面视图以及放大图等。
在绘制工程图时,我们需要注意符号的正确使用和尺寸标注的精确度。
solidworks实用练习题
![solidworks实用练习题](https://img.taocdn.com/s3/m/ecdcc2a9e109581b6bd97f19227916888486b98e.png)
solidworks实用练习题SolidWorks 实用练习题SolidWorks 是一款广泛应用于工程设计领域的三维计算机辅助设计(CAD)软件,它在产品设计、工程分析和制造过程中扮演了重要角色。
要熟练掌握 SolidWorks,除了理解其基本功能和操作方法,实践练习也是非常重要的。
本文将为大家提供一些 SolidWorks 的实用练习题,旨在帮助读者通过动手实践,加深对 SolidWorks 软件的理解和应用能力。
1. 绘制立方体任务描述:利用 SolidWorks 绘制一个边长为50mm的立方体。
解决方案:打开 SolidWorks,选择“新建零件”,在创建零件的对话框中设置适当的单位和尺寸。
然后,选择“绘图”工具栏中的“矩形”图标,绘制一个50mm x 50mm 的矩形。
接着,选择“拉伸”工具栏中的“拉伸”图标,拉伸该矩形使其成为一个50mm的立方体。
2. 绘制齿轮任务描述:利用 SolidWorks 绘制一个简单的齿轮零件。
解决方案:打开 SolidWorks,选择“新建零件”,在创建零件的对话框中设置适当的单位和尺寸。
然后,选择“绘图”工具栏中的“圆”图标,绘制一个齿轮的基准圆。
接着,选择“特征”工具栏中的“齿轮”图标,设置齿轮的齿数、模数等参数。
最后,使用“旋转”工具栏中的“旋转”命令,将该基准圆沿轴线旋转,生成一个完整的齿轮模型。
3. 绘制简单机械装置任务描述:利用 SolidWorks 绘制一个简单的机械装置,包括两个齿轮和一个传动带。
解决方案:打开 SolidWorks,选择“新建装配”,在创建装配的对话框中设置适当的单位和尺寸。
然后,分别绘制两个齿轮的模型,然后使用“装配”工具栏中的“配合”命令将它们组装在一起。
接着,选择“曲面”工具栏中的“曲线驱动传动系统”命令,绘制机械装置的传动带。
最后,使用“渲染”工具栏中的“渲染”命令可以给装配体添加逼真的材质和质感。
4. 进行装配分析任务描述:利用 SolidWorks 进行装配体的运动模拟和分析。
SolidWorks实例练习
![SolidWorks实例练习](https://img.taocdn.com/s3/m/7a5aad56ad02de80d4d84013.png)
图1 图2图1提示:①拉伸圆柱→倒内外角→拉伸切槽;。
②拉伸带槽柱体→倒内外角;。
③旋转带倒角圆套→切伸切槽。
图2提示:①拉伸带孔的六边形→倒内角→倒外角;。
②拉伸圆柱套→倒内角→倒外角→拉伸切六边;。
③旋转带倒角圆柱套→拉伸切六边。
图3 图4图3提示:①拉伸带孔的六边形→倒内角→倒外角→拉伸切顶槽;②拉伸圆柱套→倒内角→倒外角→拉伸切六边形→拉伸切顶槽;③旋转带倒角的圆柱套→拉伸切六边→拉伸切顶槽。
图4提示:①拉伸圆锥套→拉伸侧耳→切除多余部分→圆角;②旋转圆锥套→拉伸侧耳→切除多余部分→圆角。
图5 图6图5提示:旋转生成主体→拉伸切横槽→阵列横槽。
1图6提示:①拉伸圆柱→倒角→拉伸切除圆柱孔;②旋转带倒角圆柱→拉伸切除圆柱孔。
图7 图8图7提示:旋转法。
图8示:①旋转阶梯轴(带大端孔)→拉伸切内六角→拉伸切外六角→切小端圆孔;②拉伸阶梯轴→拉伸切圆柱孔→拉伸切内六角→拉伸切外六角→切小端圆孔。
图9 图10图9提示:①旋转带球阶梯轴→拉伸切中孔→拉伸切横孔→拉伸切球部槽。
图10提示:①旋转法。
图11 图12图11示:旋转生成轮主体→拉伸切轮幅→拉伸切键槽。
图12提示:旋转主体→切除拉伸孔→切除拉伸槽。
2图13 图14图13提示:①旋转。
图14提示:①旋转生成带皮带槽的轮主体→拉伸切轮幅→拉伸切键槽。
图15 图16图15提示:①画一个方块→切除拉伸内侧面→拉伸两个柱→切除拉伸外侧面→切除拉伸孔。
图16提示:①旋转生成齿轮主体→切除拉伸键槽→画一个齿的曲线→扫描生成一个齿→阵列其它齿。
②从库中提取→保存零件。
图17 图18图17提示:旋转主体→切除拉伸孔。
3图18提示:旋转主体→切除拉伸孔。
图19 图20图19提示:旋转主体→拉伸切除六边形。
图20提示:旋转主体→拉伸切除六边形。
图21 图22图21提示:旋转主体1→旋转主体2→圆角→拉伸中间方块→切除方块中孔。
图22提示:旋转主体1→旋转主体2→圆角→拉伸中间方块→切除方块中孔。
solidworks实例教程
![solidworks实例教程](https://img.taocdn.com/s3/m/61199c76effdc8d376eeaeaad1f34693daef10d1.png)
solidworks实例教程Solidworks实例教程:1. 绘制立方体创建一个立方体的实例可以帮助我们熟悉Solidworks的基本操作。
按照以下步骤进行操作:- 打开Solidworks软件,并选择新的零件文件。
- 选择“矩形”工具,在绘图区域中绘制一个正方形。
- 在特征管理器中选择“拉伸”工具,并为正方形选择一个拉伸距离,创建立方体。
2. 创建扭曲形状创建一个扭曲形状的实例可以帮助我们学习如何在Solidworks 中使用扭曲工具。
按照以下步骤进行操作:- 打开Solidworks软件,并选择新的零件文件。
- 使用“线”工具,在绘图区域中绘制一个简单的封闭曲线。
- 在特征管理器中选择“扭转”工具,并选择要扭曲的曲线和扭转角度,创建扭曲形状。
3. 创建装配体创建一个装配体的实例可以帮助我们学习如何在Solidworks 中创建和组装多个部件。
按照以下步骤进行操作:- 打开Solidworks软件,并选择新的装配文件。
- 导入或创建几个部件文件。
- 使用“装配体”工具,将各个部件放置到正确的位置,并使用约束工具进行定位和连接。
4. 进行材料模拟使用Solidworks的材料模拟功能可以帮助我们了解材料在应力条件下的行为。
按照以下步骤进行操作:- 打开Solidworks软件,并选择新的静态分析文件。
- 创建几何形状和加载条件,如施加强度或外部力。
- 使用“材料模拟”工具,选择适当的材料和边界条件来进行模拟和分析。
5. 进行流体分析通过Solidworks的流体分析功能,可以模拟和分析液体或气体在物体上的流动。
按照以下步骤进行操作:- 打开Solidworks软件,并选择新的流体分析文件。
- 创建几何形状和流动条件,如流体速度或流体压力。
- 使用“流体分析”工具,设置适当的参数并进行模拟和分析。
这些实例教程涵盖了Solidworks的基本功能和常见操作,帮助你快速入门并掌握Solidworks的使用技巧。
SolidWorks练习题:3D04_06
![SolidWorks练习题:3D04_06](https://img.taocdn.com/s3/m/7082d22fc381e53a580216fc700abb68a882ad57.png)
SolidWorks练习题:3D04_06
建模步骤
1.上视基准面,草绘矩形。
2.拉伸凸台,深度A=20 。
3.右视基准面,草绘圆,右侧与重合约束。
4.拉伸切除,完全贯穿,反侧切除。
5.前视基准面,草绘图形如下。
6.拉伸切除,完全贯穿,反侧切除。
7.在实体顶面草绘矩形然后圆角。
8.拉伸切除,完全贯穿。
9.圆角,半径5 。
10.抽壳,点顶面和侧面,厚度T=1.8 。
11.点实体顶面,进入草绘状态,转换实体引用,两条边线。
12.拉伸凸台,深度5 。
13.新建基准面,参考粉色面(实体顶面),距离2 。
反转等距。
14.在新基准面上草绘图形。
15.拉伸凸台,反向,成形到实体,点粉色实体。
16.在上一步的拉伸实体顶面草绘圆,拉伸切除,深度3 。
17.镜像——特征。
镜像面:前视基准面。
18.线性阵列,阵列方向:蓝色边线。
间距:(F-25*2)/2 。
19.完成。
评估。
体积:35522.500(选项:精度高)。
100道solidworks练习题
![100道solidworks练习题](https://img.taocdn.com/s3/m/62228e7c0812a21614791711cc7931b765ce7bd8.png)
100道solidworks练习题SolidWorks是一种三维CAD设计软件,广泛应用于工程设计和制造。
通过练习SolidWorks的实际操作,可以提高我们对该软件的掌握程度,并培养我们在工程设计中的思维方式。
下面是100道SolidWorks练习题,帮助您进一步熟悉和掌握SolidWorks的相关操作。
每个练习题都包含了具体的任务和操作步骤,以帮助您完成练习并加深对SolidWorks的理解和运用。
1. 创建一个立方体,尺寸为50mm x 50mm x 50mm。
2. 通过拉伸特征创建一个圆柱体,底面半径为20mm,高度为100mm。
3. 给立方体和圆柱体添加不同的颜色和材质。
4. 创建一个正方形平面,边长为30mm。
5. 在正方形平面上创建一个圆形凸起,直径为20mm。
6. 创建一个螺旋线,螺旋线的外径为30mm,内径为10mm,高度为50mm。
7. 创建一个平面,位于螺旋线的上方10mm处。
8. 在创建的平面上创建一个圆柱体,底面直径为10mm,高度为50mm。
9. 给圆柱体添加螺纹特征,螺距为5mm,直径为8mm。
10. 创建一个平面,位于圆柱体的顶部10mm处。
11. 在创建的平面上创建一个圆柱体,底面直径为20mm,高度为40mm。
12. 给圆柱体添加材质,使其呈现金属质感。
13. 创建一个正方体,尺寸为50mm x 50mm x 50mm。
14. 创建一个椭圆形平面,短轴长度为20mm,长轴长度为30mm。
15. 通过拉伸特征,将椭圆形平面拉伸为一个椭圆形立方体,高度为40mm。
16. 创建一个正方体,尺寸为50mm x 50mm x 50mm。
17. 在正方体的一个面上创建一个圆形凸起,直径为30mm。
18. 将圆形凸起沿一个给定轴旋转90度。
19. 创建一个正方体,尺寸为50mm x 50mm x 50mm。
20. 将正方体的一个面镂空成一个圆形孔,直径为20mm。
21. 创建一个椭圆形平面,短轴长度为20mm,长轴长度为30mm。
solidworks实例-100多个实例1
![solidworks实例-100多个实例1](https://img.taocdn.com/s3/m/9a3615bc960590c69ec37618.png)
1图1 图2图1提示:①拉伸圆柱→倒内外角→拉伸切槽;。
②拉伸带槽柱体→倒内外角;。
③旋转带倒角圆套→切伸切槽。
图2提示:①拉伸带孔的六边形→倒内角→倒外角;。
②拉伸圆柱套→倒内角→倒外角→拉伸切六边;。
③旋转带倒角圆柱套→拉伸切六边。
图3 图4图3提示:①拉伸带孔的六边形→倒内角→倒外角→拉伸切顶槽;②拉伸圆柱套→倒内角→倒外角→拉伸切六边形→拉伸切顶槽;③旋转带倒角的圆柱套→拉伸切六边→拉伸切顶槽。
图4提示:①拉伸圆锥套→拉伸侧耳→切除多余部分→圆角;②旋转圆锥套→拉伸侧耳→切除多余部分→圆角。
图5 图6图5提示:旋转生成主体→拉伸切横槽→阵列横槽。
图6提示:①拉伸圆柱→倒角→拉伸切除圆柱孔;②旋转带倒角圆柱→拉伸切除圆柱孔。
图7 图8图7提示:旋转法。
图8示:①旋转阶梯轴(带大端孔)→拉伸切内六角→拉伸切外六角→切小端圆孔;②拉伸阶梯轴→拉伸切圆柱孔→拉伸切内六角→拉伸切外六角→切小端圆孔。
图9 图10图9提示:①旋转带球阶梯轴→拉伸切中孔→拉伸切横孔→拉伸切球部槽。
图10提示:①旋转法。
图11 图12图11示:旋转生成轮主体→拉伸切轮幅→拉伸切键槽。
图12提示:旋转主体→切除拉伸孔→切除拉伸槽。
23图13 图14图13提示:①旋转。
图14提示:①旋转生成带皮带槽的轮主体→拉伸切轮幅→拉伸切键槽。
图15 图16图15提示:①画一个方块→切除拉伸内侧面→拉伸两个柱→切除拉伸外侧面→切除拉伸孔。
图16提示:①旋转生成齿轮主体→切除拉伸键槽→画一个齿的曲线→扫描生成一个齿→阵列其它齿。
②从库中提取→保存零件。
图17 图18图17提示:旋转主体→切除拉伸孔。
图18提示:旋转主体→切除拉伸孔。
图19 图20图19提示:旋转主体→拉伸切除六边形。
图20提示:旋转主体→拉伸切除六边形。
图21 图22图21提示:旋转主体1→旋转主体2→圆角→拉伸中间方块→切除方块中孔。
图22提示:旋转主体1→旋转主体2→圆角→拉伸中间方块→切除方块中孔。
SolidWorks经典实例教程-100多个常用实例
![SolidWorks经典实例教程-100多个常用实例](https://img.taocdn.com/s3/m/a3d4be5e011ca300a7c39018.png)
图 i ia2图i提示:①拉伸圆柱一倒内外角一拉伸切槽;。
②拉伸带槽柱体一倒内外角;。
@旋转带倒角圆套_切伸切槽。
图2提示:①拉伸带孔的六边形_倒内角_倒外角;。
② 拉伸圆柱套一倒内角一倒外角一拉伸切六边;。
③ 旋转带倒角圆柱寶一拉伸切六边。
图3 图4图3提示:①拉伸带孔的六边形一倒内角一倒外角一拉伸切顶槽;② 拉伸圆柱套一倒内角_倒外角一拉伸切六边形_拉伸切顶槽;③ 旋转带倒角的圆柱赛一拉伸切六边_拉伸切顶槽。
图4提示:①拉伸圆锥衮一拉伸侧耳一切除多余部分一圆角;②旋转圆锥套_拉伸侧耳一切除多余部分_圆角。
图5 图6图5提示:旋转生成主体一拉伸切横槽一阵列横槽。
图6提示:①拉伸圆柱一倒角一拉伸切除圆柱孔;②旋转带倒角圆柱_拉伸切除圆柱孔。
图7 图8图7提示:旋转法。
图8示:①旋转阶梯轴(带大端孔)一拉伸切内六角一拉伸切外六角一切小端圆孔;②拉伸阶梯轴一拉伸切圆柱孔一拉伸切内六角一拉伸切外六角一切小端圆图9m lo图9提示:①旋转带球阶梯轴一拉伸切屮孔一拉伸切横孔一拉伸切球部槽。
图10提示:①旋转法。
图11 图12图11示:旋转生成轮土体一拉伸切轮幅一拉伸切键槽。
图12提示:旋转主体一切除拉伸孔一切除拉伸槽。
2m i3图14图13提示:①旋转。
图14提示:①旋转生成带皮带槽的轮主体一拉伸切轮幅一拉伸切键槽。
m 15m i6图15提示:①画一个方块一切除拉伸内侧面一拉伸两个柱一切除拉伸外侧而一切除拉 伸孔。
图16提示:①旋转生成齿轮主体一切除拉伸键槽_画一个齿的曲线_扫描生成一个齿 _阵列其它齿。
②从庳屮提取一保存零件。
图17m is阁17提示:旋转主体一切除拉伸孔。
3图18提示:旋转主体_切除拉伸孔。
图 19 20图19提示:旋转主体_拉伸切除六边形。
图20提示:旋转上体一拉伸切除六边形^图21图22图21提示:旋转主体1 —旋转主体2—圆角一拉伸屮间方块一切除方块屮孔3图22提示:旋转主体1 —旋转主体圆角_拉伸中间方块_切除方块屮孔。
solidwork图纸练习题例题集
![solidwork图纸练习题例题集](https://img.taocdn.com/s3/m/2cd270144a73f242336c1eb91a37f111f1850dba.png)
solidwork图纸练习题例题集SolidWorks图纸练习题例题集在学习SolidWorks软件的过程中,掌握图纸绘制的基本技巧非常重要。
图纸是将设计理念转化为实际制造过程的关键环节,对于工程师和设计师来说至关重要。
为了帮助大家更好地学习图纸绘制,我整理了一些SolidWorks图纸练习题例题集,供大家参考和练习。
1. 三维模型的二维投影在绘制图纸之前,我们通常需要先完成三维模型的设计。
在SolidWorks中,我们可以通过各种建模工具创建三维物体,然后将其转化为二维图纸。
这个过程中最关键的一步就是将三维模型的各个面投影到二维图纸上。
在这个例题中,我们以一个简单的长方体为例,要求将其正视图、俯视图和左视图绘制在图纸上,并按照标准的图纸规范进行标注。
2. 绘制零件图在实际工程项目中,我们通常需要为各个零件绘制详细图纸。
这些图纸需要包含零件的各个细节尺寸、孔位、螺纹等信息,以便于制造过程中能够准确地还原设计意图。
这个例题中,我们将练习绘制一个简单零件的图纸,包括主视图、剖视图和细节视图,并对其进行标注。
3. 装配图纸在机械设计中,装配图纸是将多个零件组装在一起的图纸。
装配图纸中需要显示各个零件之间的关系、装配顺序,以及零件在装配体中的相对位置。
为了练习装配图纸的绘制,我们可以选择两个或多个零件进行组装,并绘制相应的装配图纸。
在绘制装配图纸时,还需要考虑装配体的剖视图、爆炸图等细节,以便于更好地理解和展示装配工艺。
4. 零件与装配体的配合表达在实际的机械设计中,零件之间的配合是非常重要的。
为了保证零件在装配体中的匹配和运动,我们需要对配合进行准确的表达。
在SolidWorks中,我们可以利用配合特征和配合差的方式来表达零件之间的配合关系。
在这个例题中,我们将练习一个简单的零件和装配件的配合,并利用SolidWorks中的配合特征工具进行配合的建模和表达。
5. 制造工艺图纸除了设计图纸之外,在实际制造过程中还需要绘制制造工艺图纸。
solidworks综合练习题
![solidworks综合练习题](https://img.taocdn.com/s3/m/2acb102ba88271fe910ef12d2af90242a995ab54.png)
solidworks综合练习题介绍:SolidWorks是一款三维CAD软件,被广泛应用于工程领域。
学习SolidWorks需要通过实践练习来巩固知识和提高技能。
本文为大家提供一些SolidWorks综合练习题,帮助大家巩固所学知识。
练习一:创建简单零件在SolidWorks中创建一个螺钉的3D模型。
步骤:1. 打开SolidWorks软件,创建一个新零件。
2. 使用圆形草图工具绘制螺钉头部的外轮廓。
3. 使用螺旋草图工具创建螺纹轮廓。
4. 使用凸台特征创建螺钉头部的凸台形状。
5. 使用圆柱特征创建螺钉的杆状部分。
6. 将螺钉杆与头部组合在一起。
练习二:装配零件在SolidWorks中进行零件装配练习。
1. 打开SolidWorks软件,创建一个新装配文件。
2. 导入之前创建的螺钉零件。
3. 创建一个新的零件,绘制一个孔洞,作为螺钉的装配点。
4. 将螺钉零件和孔洞零件组合在一起,进行装配。
练习三:绘制工程图利用SolidWorks绘制螺钉的工程图。
1. 在SolidWorks中打开之前创建的螺钉零件。
2. 选择绘制2D工程图的功能。
3. 按照标准的绘图规范,绘制螺钉的正视图、俯视图和侧视图。
4. 添加必要的尺寸和标注。
5. 导出工程图为常见的图像格式。
练习四:动态仿真在SolidWorks中进行螺钉的装配动态仿真。
1. 打开SolidWorks软件,创建一个新装配文件。
2. 导入之前创建的螺钉零件。
3. 创建一个固定的平面(例如桌面)作为仿真环境。
4. 在装配中施加适当的力或力矩,模拟螺钉在应力加载下的行为。
5. 运行动态仿真,并观察螺钉的反应。
6. 根据仿真结果优化设计,改进螺钉的结构。
结论:通过以上综合练习题,我们能够更加深入地了解SolidWorks的功能和应用。
在实践中,我们不仅需要掌握基本的建模技巧,还需要学会装配零件、制作工程图和进行动态仿真等操作。
通过不断的练习,我们可以提高自己的设计能力和工程思维,为实际工作做好准备。
SOLIDWORKS实例-100多个实例例
![SOLIDWORKS实例-100多个实例例](https://img.taocdn.com/s3/m/cd3f8948e45c3b3567ec8b57.png)
图 98 图 98 提示:拉伸底板→拉伸一个小方块→阵列全部方块。
图 99 图 99 提示:拉伸板(拔模 10 度)→拉伸三个圆柱(草图中画三个圆,拉伸时不合并实 体)→圆角圆柱→压凹(选定切除,间隙为 1mm)→圆角上表面→抽壳(厚度 1mm)。
图 100
图 100 提示:拉伸六棱柱→弯曲(扭曲 100 度,基准面 1 剪裁距离 20mm)
图 45
图 46
图 45 提示:画曲线→建立基准面→画圆→凸台/基体扫描(薄壁特征)。
图 46 提示:画曲线→建立多个基准面→凸台/基体放样(薄壁)。
图 47
图 48
图 47 提示:画 3D 草图→圆角→建立基准面→扫描。
图 48 提示:画 3D 草图→圆角→建立基准面→扫描(薄壁特征)。
8
图 49
加厚
②拉伸主体→圆角→拉伸两端立柱→抽壳→切除立柱多余部分。
图 52 提示:旋转圆环→画钩曲线→建立基准面→画截面线→画引导线(在内侧)→扫
描。
图 53
图 54
图 53 提示:①拉伸主体(带方孔)→补充主体→拉伸手把→圆顶。
②拉伸主体(带方孔)→补充主体→旋转手把。
图 54 提示:拉伸底板→圆角→画手把曲线→建立基准面→画手把两端截面→画放样中
图 42 提示:旋转主体→画螺旋线→以螺旋线建立基准面→画截面线→切除扫描螺纹。
7
图 43
图 44
图 43 提示:旋转曲面→加厚。
图 44 提示:①画圆弧→建立两个基准面→在两个基准面上画圆→放样曲面→加厚→切
除多余部分。
②画圆弧→建立两个基准面→在两个基准面上画圆→凸台/基体放样薄壁
→切除多余部分。
图 67
sw三维建模练习题及答案
![sw三维建模练习题及答案](https://img.taocdn.com/s3/m/42b79896b8f3f90f76c66137ee06eff9aef849ab.png)
sw三维建模练习题及答案
SW三维建模练习题及答案
在学习SolidWorks(SW)三维建模过程中,练习题是非常重要的一环。
通过练习题的完成,我们可以巩固所学知识,提高建模能力,并且更好地理解和掌握SW软件的使用技巧。
下面,我们将为大家提供一些SW三维建模的练习题及答案,希望能够对大家的学习有所帮助。
练习题一:创建一个简单的立方体
1. 打开SW软件,选择“新建”创建一个新的零件文件。
2. 在立方体的侧面上绘制一个正方形,然后使用拉伸命令将其拉伸成一个立方体。
练习题二:创建一个带有圆孔的方形板
1. 创建一个矩形,然后在矩形的中心绘制一个圆形。
2. 使用剪切命令将圆形从矩形中剪切出来,形成一个圆孔。
练习题三:创建一个简单的齿轮
1. 绘制一个圆形,然后使用旋转命令将其旋转成一个圆环。
2. 在圆环上绘制齿轮的齿,然后使用拉伸命令将其拉伸成一个齿轮。
练习题四:创建一个螺栓和螺母
1. 绘制一个圆柱体,然后在圆柱体的顶部绘制一个螺纹。
2. 创建一个螺母,然后使用组合命令将螺母和螺栓组合在一起。
以上是一些简单的SW三维建模练习题,通过这些练习题的完成,我们可以熟悉SW软件的操作界面和基本建模命令,提高自己的建模能力。
当然,这只是一个开始,随着学习的深入,我们还可以挑战更加复杂的建模任务,不断提升
自己的技能。
希望以上的练习题及答案能够对大家的学习有所帮助,也希望大家能够在SW 三维建模的学习过程中不断进步,成为一名优秀的建模工程师。
SolidWorks建模练习题-021
![SolidWorks建模练习题-021](https://img.taocdn.com/s3/m/1eb6bdf5b9f67c1cfad6195f312b3169a451ea2a.png)
SolidWorks建模练习题-021 看看零件的效果:
3、在上视图中,绘制下面草图出来,尺寸如下:
4、然后退出草图,设置凸台拉伸设置,两侧对称为20mm。
5、点击拉伸切除,选择上视基准面。
效果如下:
6、然后绘制下面矩形出来,效果如下:
7、退出草图,设置两侧对称,设置参数为10mm。
点击确定。
8、显示一下轴线出来。
9、点击特征的圆周阵列,选对基准轴,角度120度,数量:3个,特征和面,选择切除-拉伸1。
几何体阵列前面的勾不要选,点击确定。
10、点击圆角特征,半径设置为8mm,选对角线,效果如下:
10、点击圆角特征,半径设置为5mm,选对角线,效果如下:
11、然后给零件加上棕色,效果如下:
12、就这样超简单的完成了零件的创建,喜欢就关注我哦!。
solidworks初学练习题
![solidworks初学练习题](https://img.taocdn.com/s3/m/5e6d33640622192e453610661ed9ad51f01d54ec.png)
solidworks初学练习题SolidWorks是一款被广泛应用于三维建模领域的计算机辅助设计软件。
对于初学者而言,掌握其基本功能和操作技巧是至关重要的。
本文将为您介绍一些适用于SolidWorks初学者的练习题,帮助您熟悉软件的使用并提升您的建模能力。
1. 练习题一:创建简单零件首先,我们从最基本的零件创建开始。
在SolidWorks中创建一个简单的方块。
步骤如下:1)打开SolidWorks软件并选择“新建”。
2)选择“零件”文件类型,点击“确定”。
3)在绘图区域,选择“矩形”工具,并绘制一个矩形。
4)选择“拉伸”工具,并拉伸该矩形,使其成为一个立方体。
5)根据需要,可以在立方体上添加圆角或者其他特征。
2. 练习题二:创建装配体在SolidWorks中,装配体是由多个零部件组成的。
这个练习题将帮助您练习如何创建简单的装配体。
请按照以下步骤进行操作:1)打开SolidWorks软件并选择“新建”。
2)选择“装配体”文件类型,点击“确定”。
3)选择“插入零件”工具,然后选择您之前创建的方块零件。
4)将方块零件放置在装配体中的适当位置,并调整其姿态和尺寸,使其与装配体的其他部件匹配。
3. 练习题三:创建复杂曲面除了基本的几何图形,SolidWorks还可以帮助您创建更复杂的曲面。
以下练习题将帮助您了解曲面功能的使用:1)打开SolidWorks软件并选择“新建”。
2)选择“曲面”文件类型,点击“确定”。
3)选择“曲面绘制”工具,并根据需要绘制一个自定义的曲面形状。
4)使用“修补”工具,将绘制的曲面闭合并封固。
5)根据需要,可以对闭合的曲面进行后续修饰,如添加孔洞或圆角。
4. 练习题四:创建工程图在SolidWorks中,您可以通过创建工程图向其他人传达您的设计意图。
请按照以下步骤进行操作:1)打开SolidWorks软件并选择“新建”。
2)选择“零件”或“装配体”文件类型,点击“确定”。
3)打开“视图”选项卡,选择“创建工程图”的工具。
SolidWorks100个经典实例教程.docx
![SolidWorks100个经典实例教程.docx](https://img.taocdn.com/s3/m/bb669808102de2bd9705883d.png)
图1提示:①拉伸圆柱T倒内外角T拉伸切槽;。
②拉伸带槽柱体T倒内外角;。
③旋转带倒角圆套T切伸切槽。
图2提示:①拉伸带孔的六边形T倒内角T倒外角;。
②拉伸圆柱套T倒内角T倒外角T拉伸切六边;③旋转带倒角圆柱套T拉伸切六边。
图3提示:①拉伸带孔的六边形T倒内角T倒外角T拉伸切顶槽;②拉伸圆柱套T倒内角T倒外角T拉伸切六边形T拉伸切顶槽;③旋转带倒角的圆柱套T拉伸切六边T拉伸切顶槽。
图4提示:①拉伸圆锥套T拉伸侧耳T切除多余部分T圆角;②旋转圆锥套T拉伸侧耳T切除多余部分T圆角。
图5提示:旋转生成主体T拉伸切横槽T阵列横槽。
图1 图2图5 图6图3 图412图6提示:①拉伸圆柱T 倒角T 拉伸切除圆柱孔;②旋转带倒角圆柱T 拉伸切除圆柱孔。
图7提示:旋转法。
图8示:①旋转阶梯轴(带大端孔)T 拉伸切内六角T 拉伸切外六角T 切小端圆孔;②拉伸阶梯轴T 拉伸切圆柱孔T 拉伸切内六角T 拉伸切外六角T 切小端圆 孔。
图9 图10图9提示:①旋转带球阶梯轴T 拉伸切中孔T 拉伸切横孔T 拉伸切球部槽。
图10提示:①旋转法。
图7 图8图11 图12 图11示:旋转生成轮主体T拉伸切轮幅T拉伸切键槽。
图12提示:旋转主体T切除拉伸孔T切除拉伸槽。
3图13 图14 图13提示:①旋转。
图14提示:①旋转生成带皮带槽的轮主体T拉伸切轮幅T拉伸切键槽。
图15 图16图15提示:①画一个方块T切除拉伸内侧面T拉伸两个柱T切除拉伸外侧面T切除拉伸孔。
图16提示:①旋转生成齿轮主体T切除拉伸键槽T画一个齿的曲线T扫描生成一个齿T阵列其它齿。
②从库中提取T保存零件。
图17 图18 图17提示:旋转主体T切除拉伸孔。
4图18提示:旋转主体T切除拉伸孔。
图19 图20 图19提示:旋转主体T拉伸切除六边形。
图20提示:旋转主体T拉伸切除六边形。
图21 图22图21提示:旋转主体1 T旋转主体2T圆角T拉伸中间方块T切除方块中孔。
SolidWorks建模练习题【最新版】
![SolidWorks建模练习题【最新版】](https://img.taocdn.com/s3/m/c4bcd5980b4c2e3f56276354.png)
SolidWorks建模练习题
此图是用SolidWorks2015建模,用KeyShot 8渲染,SW文件在2020年1月5日文件夹。
建模过程:
1.在上视基准面上画中心线矩形。
2.拉伸凸台,高度:20 。
3.圆角,半径:8 。
4.在上视基准面上画草图。
5.拉伸切除,完全贯穿——反向,所选轮廓。
6.镜像上一步的拉伸切除。
7.在实体顶面画中心矩形,转换实体引用圆。
8.拉伸切除,到指定面指定的距离——底面:4 。
9.圆角,半径:3 。
10.在实体中间面上画圆。
11.拉伸切除。
12.在实体右侧面上草绘,向内等距圆:4 。
13.拉伸切除。
14.完全圆角。
15.在实体左侧面上画圆弧和直线。
16.拉伸切除,成形到下一面。
17.在上视基准面上画圆。
18.拉伸切除,等距:4 ,完全贯穿。
19.还是在上视基准面上画圆。
20.拉伸切除。
21.继续在上视基准面上草绘,画中心矩形。
22.拉伸切除。
23-2.测量体积:83615.02 ,正确。
24.完成。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
图1 图2图1提示:①拉伸圆柱→倒内外角→拉伸切槽;。
②拉伸带槽柱体→倒内外角;。
③旋转带倒角圆套→切伸切槽。
图2提示:①拉伸带孔的六边形→倒内角→倒外角;。
②拉伸圆柱套→倒内角→倒外角→拉伸切六边;。
③旋转带倒角圆柱套→拉伸切六边。
图3 图4图3提示:①拉伸带孔的六边形→倒内角→倒外角→拉伸切顶槽;②拉伸圆柱套→倒内角→倒外角→拉伸切六边形→拉伸切顶槽;③旋转带倒角的圆柱套→拉伸切六边→拉伸切顶槽。
图4提示:①拉伸圆锥套→拉伸侧耳→切除多余部分→圆角;②旋转圆锥套→拉伸侧耳→切除多余部分→圆角。
图5 图6图5提示:旋转生成主体→拉伸切横槽→阵列横槽。
1图6提示:①拉伸圆柱→倒角→拉伸切除圆柱孔;②旋转带倒角圆柱→拉伸切除圆柱孔。
图7 图8图7提示:旋转法。
图8示:①旋转阶梯轴(带大端孔)→拉伸切内六角→拉伸切外六角→切小端圆孔;②拉伸阶梯轴→拉伸切圆柱孔→拉伸切内六角→拉伸切外六角→切小端圆孔。
图9 图10图9提示:①旋转带球阶梯轴→拉伸切中孔→拉伸切横孔→拉伸切球部槽。
图10提示:①旋转法。
图11 图12图11示:旋转生成轮主体→拉伸切轮幅→拉伸切键槽。
图12提示:旋转主体→切除拉伸孔→切除拉伸槽。
2图13 图14图13提示:①旋转。
图14提示:①旋转生成带皮带槽的轮主体→拉伸切轮幅→拉伸切键槽。
图15 图16图15提示:①画一个方块→切除拉伸内侧面→拉伸两个柱→切除拉伸外侧面→切除拉伸孔。
图16提示:①旋转生成齿轮主体→切除拉伸键槽→画一个齿的曲线→扫描生成一个齿→阵列其它齿。
②从库中提取→保存零件。
图17 图18图17提示:旋转主体→切除拉伸孔。
3图18提示:旋转主体→切除拉伸孔。
图19 图20图19提示:旋转主体→拉伸切除六边形。
图20提示:旋转主体→拉伸切除六边形。
图21 图22图21提示:旋转主体1→旋转主体2→圆角→拉伸中间方块→切除方块中孔。
图22提示:旋转主体1→旋转主体2→圆角→拉伸中间方块→切除方块中孔。
图23 图24图23提示:旋转。
图24提示:旋转主体1→建立基准面→旋转主体2→圆角→拉伸中间方块→切孔。
4图25 图26图25提示:旋转主体→拉伸切除。
图26提示:旋转主体→拉伸切除→切除内孔环台。
图27 图28图27提示:拉伸主体→切除外形→切除内孔。
图28提示:旋转。
图29 图30图29提示:旋转中间球(带平面、带孔)→旋转轮幅→阵列轮幅→旋转轮缘→旋转手把。
图30提示:拉伸底板→沿底板画一直线草图→过直线建立一个斜基准面→画草图→拉伸凸起→切孔。
5图31 图32图31提示:拉伸主体→倒角。
图32提示:拉伸主体→切孔。
图33 图34图33提示:①旋转带球面圆锥面圆柱→拉伸切槽→画圆柱螺旋线→画圆锥螺旋线→扫描切槽。
图34提示:生成螺旋线→在螺旋线端部建立基准面→画空间直线和圆弧→过度圆弧→组合曲线→以柱螺旋线建立基准面→在基准面上画圆→扫描生成弹簧。
或采用放样法。
图35 图36图35提示:①拉伸六棱柱→拉伸圆柱→画螺旋线→扫描切螺纹;②旋转阶梯轴→切六棱柱→→画螺旋线→扫描切螺纹。
图36提示:①旋转带球圆柱体→拉伸切球平面→拉伸切圆柱孔→画螺旋线→扫描切螺纹;6②旋转球→拉伸圆柱→拉伸切球平面→拉伸切圆柱孔→画螺旋线→扫描切螺纹。
图37 图38图37提示:对立两个基准面→在两个基准面上画圆→生成两个锥螺旋线→组合曲线→垂直于螺旋线建立基准面→画弹簧截面→扫描生成弹簧锥度螺旋线。
图38提示:旋转主体→画螺旋线→生成基准面→画截面草图→切除扫描螺纹。
图39 图40图39提示:①旋转生成齿轮主体→切除拉伸键槽→画一个齿槽的曲线→扫描生成一个齿槽→阵列其它齿槽。
(可在装配体中直接从库中调用保存零件)。
图40提示:①旋转生成齿轮主体→切除拉伸键槽→生成两个基准面→分别在两个基准面内画一个齿槽的曲线→放样扫描生成一个齿槽→阵列其它齿槽。
(从库中调用同上)。
图41 图42图41提示:拉伸主体→画齿形线→生成一个齿→阵列。
(可从库中调用后切除)。
图42提示:旋转主体→画螺旋线→以螺旋线建立基准面→画截面线→切除扫描螺纹。
7图43 图44图43提示:旋转曲面→加厚。
图44提示:①画圆弧→建立两个基准面→在两个基准面上画圆→放样曲面→加厚→切除多余部分。
②画圆弧→建立两个基准面→在两个基准面上画圆→凸台/基体放样薄壁→切除多余部分。
图45 图46图45提示:画曲线→建立基准面→画圆→凸台/基体扫描(薄壁特征)。
图46提示:画曲线→建立多个基准面→凸台/基体放样(薄壁)。
图47 图48图47提示:画3D草图→圆角→建立基准面→扫描。
图48提示:画3D草图→圆角→建立基准面→扫描(薄壁特征)。
8图49 图50图49提示:画曲线→建立基准面→画圆→扫描曲面→画直线→建立基准面→扫描曲面→剪裁曲面→组合曲面→圆角→加厚。
图50提示:画圆→生成螺旋线→画过度线→组合曲线→凸台扫描(薄壁特征)。
图51 图52图51提示:①扫描主体曲面→拉伸一端曲面→拉伸另一端曲面→剪裁曲面→凸台/基体加厚②拉伸主体→圆角→拉伸两端立柱→抽壳→切除立柱多余部分。
图52提示:旋转圆环→画钩曲线→建立基准面→画截面线→画引导线(在内侧)→扫描。
图53 图54图53提示:①拉伸主体(带方孔)→补充主体→拉伸手把→圆顶。
②拉伸主体(带方孔)→补充主体→旋转手把。
图54提示:拉伸底板→圆角→画手把曲线→建立基准面→画手把两端截面→画放样中心线→凸台/基体放样→切除多余部分。
9图55 图56图55提示:旋转主体→等距曲面→对立基准面→画一个弧形封闭轮廓→切除到等距到面→镜象→阵列。
图56提示:旋转主体→等距曲面→对立基准面→画一个弧形封闭轮廓→拉伸到等距到面→镜象→阵列。
图57 图58图57提示:旋转主体→投影曲线→建立基准面→画截面线→扫描→阵列。
图58提示:画路径曲线→建立基准面→画截面线→扫描。
图59 图60图59提示:旋转主体→切除文字。
图60提示:画一曲线→建立基准面→画杆截面→放样杆→建立基准面→拉伸一端→拉伸另一端。
10图61 图62图61提示:拉伸主体→圆角→以上面为基准画小柱草图→拉伸到底面。
图62提示:拉伸(或旋转)主体阶梯轴→画一条螺旋线→以螺旋线建立基准面→画螺纹截面→扫描一条螺纹→阵列→切除多余部分。
图63 图64图63提示:建立基准面→画两端草图→画引导线→簇样→切除大端。
图64提示:拉伸两柱→拉伸一个横柱→圆角→阵列。
图65 图66图65提示:画两个截面→画两条引导线→放样→抽壳→切除多余部分。
图66提示:拉伸(或旋转)大圆盘→画一条半径线(与大圆盘半径相等)→以半径线对称夹角为30度的2条构造线(端点到与大圆盘相切处)→以该半径线建立基准面→画一11个三角形→画一个三角形顶点到盘中心的线(作为扫描路径线)→拉伸扫描(三角形为轮廓线)拉伸切除多余部分(两个方向完全贯穿)→圆周阵列(选择扫描特征、切除特征和据新华社电特征)12个→旋转阶梯轴→圆角(变半径、外缘5、内缘3)→外圆圆角5。
图67 图68图67提示:画中心杆(中心)轨迹→建立两个基准面→画圆草图→扫描中心杆(薄壁特征)在一个基准面上拉伸带孔方板→在另一个基准面上拉伸另一个方板。
图68提示:绘缺点3D封闭曲线→建立基准面→画圆草图→扫描。
图69 图70图69提示:画弯管中心轨迹→建立基准面→画圆草图→扫描弯管→拉伸法兰。
图70提示:旋转主体→生成筋板→切孔→倒角。
图71 图72图71提示:拉伸两端圆柱(两侧对称)→拉伸中间杆(两侧对称)→圆角→倒角。
12图72提示:旋转轴→建立基准面→切除键槽。
图73 图74切阶梯孔。
图74提示:旋转主体→切孔。
图73提示:旋转主体→切横孔→图76 图75提示:旋转。
图76提示:拉伸侧板→拉伸底板→拉伸圆柱→盘板→切孔。
图75图77 图78图77提示:拉伸底板→建立基准面→拉伸斜圆柱→切孔。
图78提示:拉伸底板→拉伸上部→抽壳→拉伸法兰→切孔。
13图79 图80图79提示:旋转→切孔。
图80提示:拉伸底板→拉伸底板凸台→拉伸圆柱→拉伸侧圆柱→切中孔→切横孔→切底板孔。
图81 图82图81提示:拉伸中间圆套→切键槽→旋转一个手把→阵列。
图82提示:拉伸大板→拉伸半圆体→旋转中间圆柱→拉伸小板→切中孔→切方槽。
图83 图84图83提示:右侧板→拉伸侧圆柱→切侧圆柱孔→拉伸上板→拉伸上小板体→切小板中间部分→切小板孔→拉伸上圆柱→切上圆柱孔。
图84提示:拉伸主体→拉伸底板→拉伸上沿→拉伸一侧轴承座圆柱→加筋板→拉伸固定板→切轴承孔→切轴承压盖孔→镜象另一半→切底板孔→切连接孔→生成分隔线→拔模固定板。
14图85 图86图85提示:拉伸主体→圆角主体→抽壳主体→拉伸底沿→拉伸侧固定板→拉伸一侧轴承座→切一侧轴承孔→拉伸固定板→拔模固定板→加轴承压盖孔→加筋板→镜象另一半→拉伸顶部圆柱→切顶部小孔→切底板孔。
图86提示:拉伸竖圆柱体→旋转横圆套→切竖圆柱孔→拉伸左叉→切左叉外形→拉伸中间横板→拉伸右叉→切右叉外形→旋转切叉孔加筋。
图87 图88图87提示:拉伸方块→在事侧面抽壳→旋转竖圆柱→建立基准面→旋转右圆柱套→切竖圆柱孔→切底法兰孔→切右法兰孔→圆角。
图88提示:旋转180度主体(带圆角)→拉伸一全侧耳→切除台阶→倒角→圆角→镜象→旋转中间凸台(带孔)→圆角中间凸台。
图89 图90图89提示:拉伸底板(带孔)→拉伸底板凸台→圆角底板→拉伸上板→切上板孔→切15除上板。
图90提示:旋转主体→切孔。
图91图91提示:按主视图画一个草图→退出草图→用转换实体引用拉伸侧板→拉伸上板外廓→拉伸上板凸台→切除上板方孔→拉伸底板→切底板孔→隐藏无用草图。
图9216图92提示:画椭圆草图→画截面草图→扫描→画右切除草图(带回转中心线)→旋转切除。
图93图93提示:按俯视图画一个草图→用转换法再画底面草图→建立顶部基准面→用转换法再画上面草图→放样实体→用覃图引用法在实体上部凸台底部草图→带拔模拉伸→隐藏无用草图。
图94图94提示:旋转底部圆台→拉伸筋板→旋转切除上部球面。
17图95图95提示:拉伸立方体→分别画两头半圆草图(两个草图)→画两个导导线草图(两个草图)→放样曲面(用两条引导线)→用曲面切除→隐藏曲面。
图96图96提示:画一段螺旋线→画叶片草图→沿螺旋线扫描叶片→切除叶片→旋转风扇中间体→阵列三个叶片。
图97图97提示:旋转主体→加一个筋板→阵列三个筋板。
18图98图98提示:拉伸底板→拉伸一个小方块→阵列全部方块。
图99图99提示:拉伸板(拔模10度)→拉伸三个圆柱(草图中画三个圆,拉伸时不合并实体)→圆角圆柱→压凹(选定切除,间隙为1mm)→圆角上表面→抽壳(厚度1mm)。
