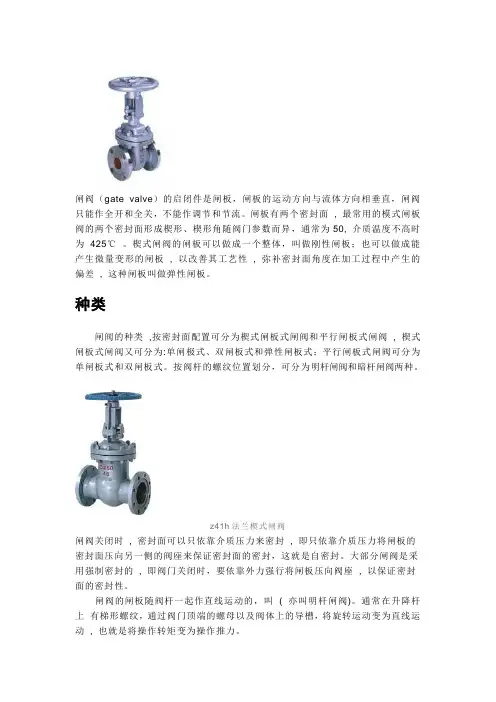

闸阀（gate valve）的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关，不能作调节和节流。
闸板有两个密封面, 最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异，通常为50, 介质温度不高时为425℃。
楔式闸阀的闸板可以做成一个整体，叫做刚性闸板；也可以做成能产生微量变形的闸板, 以改善其工艺性, 弥补密封面角度在加工过程中产生的偏差, 这种闸板叫做弹性闸板。
种类闸阀的种类,按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀, 楔式闸板式闸阀又可分为:单闸极式、双闸板式和弹性闸板式；平行闸板式闸阀可分为单闸板式和双闸板式。
按阀杆的螺纹位置划分，可分为明杆闸阀和暗杆闸阀两种。
z41h法兰楔式闸阀闸阀关闭时, 密封面可以只依靠介质压力来密封, 即只依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。
大部分闸阀是采用强制密封的, 即阀门关闭时，要依靠外力强行将闸板压向阀座, 以保证密封面的密封性。
闸阀的闸板随阀杆一起作直线运动的，叫( 亦叫明杆闸阀)。
通常在升降杆上有梯形螺纹，通过阀门顶端的螺母以及阀体上的导槽，将旋转运动变为直线运动, 也就是将操作转矩变为操作推力。
开启阀门时，当闸板提升高度等于阀门通径的1：1倍时，流体的通道完全畅通，但在运行时，此位置是无法监视的。
实际使用时，是以阀杆的顶点作为标志，即开不动的位置，作为它的全开位置。
为考虑温度变化出现锁死现象, 通常在开到顶点位置上, 再倒回1/2－1圈, 作为全开阀门的位置。
因此, 阀门的全开位置，按闸板的位置（即行程〉来确定。
有的闸阀, 阀杆螺母设在闸板上，手轮转动带动阀杆转动, 而使闸板提升,这种阀门叫做旋转杆闸阀或叫暗杆闸阀刚性单闸板闸阀。
国内生产闸阀的厂家比较多，连接尺寸也大多不统一。
主要分以下几个大类：以JB／T2203－1999《闸阀结构长度》为主的通用类。
目前国内大多数安全阀生产厂家均按本标准设计生产。
闸阀详解
闸阀（gate valve）的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关 , 不能作调节和节流。
闸板有两个密封面，最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异。
闸阀驱动方式分类：手动闸阀，气动闸阀，电动闸阀。
简介锻钢闸阀：是所有用锻件材料加工而成的闸阀统称为锻钢闸阀，锻件材料有A105、F11、F5、304、304L、闸阀316、316L等。
国内常说的锻钢闸阀通常指小口径的锻钢闸阀，口径范围：DN10~DN50；压力范围：国标PN16~PN320、美标：Class150 ～2500，可采美标或国标尺寸生产加工，厂家均有现货供应。
超出DN50口径的锻钢闸阀均需订做，国内需求较少。
结构分类闸阀的结构分类有多种不同的方式，其主要区别是所采用的密封元件结构形式不同，根据密封元件的结构，常锻钢闸阀常把闸阀分成几种不同的类型，而最常见的形式是平行式闸阀和契式闸阀；根据阀杆的结构，还可分成明杆闸阀和暗杆闸阀用途锻钢闸阀适用于 Class150 ～ 2500 、工作温度 -29～425℃（碳钢）或 -29～500℃（不锈钢）的小口径管路锻钢闸阀(13张)上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。
在石油管道上应用较多。
特点锻钢闸阀大多为大连式缩径设计，与同口径的铸钢闸阀相比流量要稍小，但承受的压力与温度范围要比铸钢阀门要高，密封性能也要比铸钢闸阀要好许多，寿命更长，介质流动方向同其他闸阀一样不受限制。
安装要点1、安装位置、高度、进出口方向必须符合设计要求，连接应牢固紧密。
2、安装在保温管道上的各类手动阀门，手柄均不得向下。
3、阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。
对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。
闸阀相关知识点总结
闸阀相关知识点总结一、闸阀的分类根据闸板的运动方式，闸阀可分为平板闸阀、楔式闸阀和平行双闸板闸阀三种类型。
1.平板闸阀：闸板为平板状，阀座与闸板底面一般呈光洁的斜面，通过闸板的上下升降来调节介质通道的开启程度。
这种闸阀主要用于中低压流体管道，适用于非粘性介质、小颗粒介质以及高温高压介质。
2.楔式闸阀：闸板呈楔形设计，通过闸板的前后滑动来实现介质通道的开启关闭。
这种闸阀适用于高压大口径管道和高温介质管道，可承受较大的介质流量和压力。
3.平行双闸板闸阀：闸板呈平行设计，其结构简单、密封性好，适用于高温高压、小颗粒介质的管道。
二、闸阀的结构特点1.阀体：闸阀的壳体，用于固定阀门的各个零部件，具有较强的耐压性和耐腐蚀性。
2.阀瓣：也称为闸板，是用来打开或关闭介质通道的关键部件。
闸板通常为平板状或楔形，具有良好的密封性能。
3.阀杆：连接手柄或传动装置，通过旋转或上下移动来控制闸板的开启和关闭。
4.密封面：阀座是与闸板密封配合的部分，其质量直接关系到闸阀的密封性能。
5.操作装置：手轮、电动装置或气动装置等可选的操作方式，用于控制阀门的开闭动作。
三、闸阀的工作原理当手柄或传动装置旋转或上下移动时，阀杆使闸板上下滑动，从而打开或关闭阀门。
在闸板上下滑动的过程中，介质通道被逐渐开启或关闭，以实现对流体的控制。
当阀门关闭时，闸板完全挡住介质通道，实现了全封闭，而当阀门打开时，介质通道完全畅通，实现了全开启。
通过控制闸板的位置和高度，可以精确控制介质通道的流量和压力，达到对流体的精准控制。
四、闸阀的选型参数在选型时，需要考虑以下几个参数：1.压力等级：根据管道的工作压力，选择适合的闸阀压力等级，以保证阀门的安全可靠性。
2.口径大小：根据管道的口径大小选择相应的闸阀口径，以适应管道的流量需求。
3.介质特性：考虑介质的温度、压力、流体性质、腐蚀性等特性，选择合适的材质和密封结构。
4.工作温度：根据管道的工作温度选择合适的闸阀材质和密封结构，以确保闸阀在高温下的可靠性。
闸阀维修常见故障及排除
闸阀维修常见故障及排除
闸阀维修常见故障及排除方法如下：
1. 泄漏：闸阀泄漏可能是由于密封面损坏或松动造成的。
解决方法是检查密封面是否有损坏或堵塞的杂物，并及时更换密封面或重新调整密封垫，确保密封正常。
2. 开闭不灵活：闸阀开闭不灵活可能是由于阀芯与阀座之间的摩擦力增大导致的。
解决方法是检查阀芯和阀座的摩擦力是否过大或有卡死现象，并进行清洁和润滑处理。
3. 阀杆断裂：闸阀阀杆断裂可能是由于材料疲劳、过载或操作不当造成的。
解决方法是更换新的阀杆，并确保操作正确。
4. 闸板卡死：闸阀闸板卡死可能是由于杂物堵塞或沉积物导致的。
解决方法是检查闸板是否有杂物堵塞，并进行清洗和维护。
5. 泄露密封：闸阀泄露密封可能是由于密封垫老化或破损造成的。
解决方法是更换新的密封垫，并确保密封效果良好。
6. 过热或冻结：闸阀过热或冻结可能是由于传热不良或环境温度过低造成的。
解决方法是改善传热条件或增加保温层，确保阀门正常工作温度范围内。
以上是闸阀维修常见故障及排除方法的一些常见情况，具体的维修方法还需根据具体情况进行判断和处理。
若遇到无法解决的故障，建议请专业技术人员进行维修。
闸阀的基础知识
1、流动阻力小。
2、结构长度(与管道相连接的两端而 间的距离)较小。 3、启闭较省力。
4、介质流动方向不受限制。
5、高度大，启闭时间长。 6、密封面易产生擦伤。 7、零件较多，结构较复杂，制造与维 修比较困难，成本也比截止阀高。
五、闸阀的注意事项
1、手轮，手柄及传动机构均不
允许作起吊用，并严禁碰撞。 2、双闸板闸阀应垂直安装（即 阀杆处于垂直位置，手轮在顶 部 )。 3、带有旁通阀的闸阀在开启前 应先打开旁通阀（以平衡进出口 的压差及减小开启力 )。 4、带传动机构的闸阀，按产品 使用说明书的规定安装。 5、如果阀门经常开关使用，每 月至少润滑一次。
闸阀的基础知识
目
二、闸阀的结构 三、闸阀的分类
录
一、闸阀的定义及工作原理
四、 闸阀的特点
五、闸阀的注意事项
一、闸阀的定义及工作原理
1、闸阀的定义： 闸阀是一种启闭件（闸板）由阀杆带动，沿阀座（密封 面）做直线升降运动的阀门。闸阀在开启或关闭的过程中， 启闭件（阀板）的运动方向与通道内介质的流动方向相垂 直。 2、闸阀的工作原理 闸阀是由阀体、阀盖、闸板、阀杆、阀座、支架、上 密封座等零件做成。手轮（或其他驱动装置）逆时针旋转 时，带动阀杆螺母转动，然后阀杆螺母带动阀杆上升，阀 杆带动闸板向上升起，直到闸板全部开启，则阀体通道两 端介质流；当手轮顺时针转动则阀杆螺母带动阀杆下降， 从而带动闸板下降，直到全部关闭，则阀体通道介质阻止 流动。
二、闸阀的结构
闸阀主要由阀体、阀盖、阀杆、闸板、密封填料及驱动装置 等组成，见下图。
手轮 支架 阀杆 阀盖
阀体
三、闸阀的分类
1、按闸板的构造分为 （1）平行式闸阀：密封面与垂直中心线平行，即两个密封面
闸阀名词解释

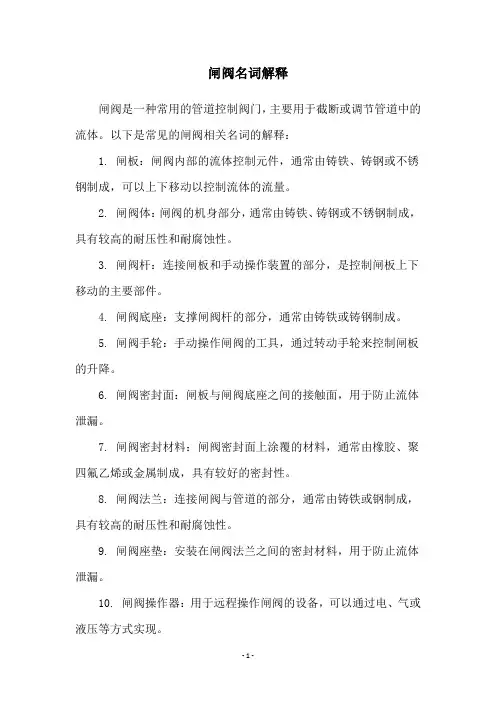

闸阀名词解释
闸阀是一种常用的管道控制阀门，主要用于截断或调节管道中的流体。
以下是常见的闸阀相关名词的解释：
1. 闸板：闸阀内部的流体控制元件，通常由铸铁、铸钢或不锈钢制成，可以上下移动以控制流体的流量。
2. 闸阀体：闸阀的机身部分，通常由铸铁、铸钢或不锈钢制成，具有较高的耐压性和耐腐蚀性。
3. 闸阀杆：连接闸板和手动操作装置的部分，是控制闸板上下移动的主要部件。
4. 闸阀底座：支撑闸阀杆的部分，通常由铸铁或铸钢制成。
5. 闸阀手轮：手动操作闸阀的工具，通过转动手轮来控制闸板的升降。
6. 闸阀密封面：闸板与闸阀底座之间的接触面，用于防止流体泄漏。
7. 闸阀密封材料：闸阀密封面上涂覆的材料，通常由橡胶、聚四氟乙烯或金属制成，具有较好的密封性。
8. 闸阀法兰：连接闸阀与管道的部分，通常由铸铁或钢制成，具有较高的耐压性和耐腐蚀性。
9. 闸阀座垫：安装在闸阀法兰之间的密封材料，用于防止流体泄漏。
10. 闸阀操作器：用于远程操作闸阀的设备，可以通过电、气或液压等方式实现。
这些名词是了解闸阀的基本概念和结构的必要元素，对于闸阀的选择、安装和维护具有重要的指导意义。
闸阀规格_精品文档
闸阀规格一、简介闸阀是一种常用的控制阀门，被广泛应用于工业领域中的管道系统中。
它的主要作用是控制介质的流动，并具备良好的切断特性。
本文将对闸阀的规格进行详细介绍，包括尺寸、材料、压力等方面的要求。
二、尺寸规格1. 阀体尺寸闸阀的阀体尺寸应根据其额定通径以及工作压力来确定。
一般来说，常见的闸阀通径范围从DN50到DN1800，而额定压力一般为PN10、PN16、PN25等。
阀体的连接方式可以根据工程的需要选择法兰连接、螺纹连接或对夹连接。
2. 阀门长度闸阀的长度应根据其公称通径和法兰连接形式来确定。
一般来说，闸阀的长度符合国际标准ISO 5752的相关要求。
3. 阀杆及螺母尺寸闸阀的阀杆和螺母的尺寸应适合于其公称通径和额定压力。
阀杆的直径一般采用标准尺寸，并配备螺纹的保护套管以减少磨损。
4. 其他尺寸要求除了以上三个主要的尺寸要求外，闸阀还需要根据实际情况考虑其他因素，比如法兰的直径和孔径大小、密封面的间隙等。
三、材料要求闸阀的材料应根据介质特性、工作温度和压力等因素进行选择。
常见的材料有碳钢、不锈钢、铸铁等。
具体的材料选择应符合相关国际和行业标准，以确保阀门的使用寿命和安全性。
四、压力等级闸阀的压力等级应根据工程的需求进行选择。
常见的压力等级包括PN10、PN16、PN25等。
一般来说，闸阀的耐压性能应符合相关国际标准，如ISO 5208等。
五、其他要求除了上述的尺寸、材料和压力要求外，闸阀还需要考虑其他因素，比如阀门的操作方式（手动、电动或气动）、阀杆的密封性能、阀座的材料和硬度等。
这些要求将根据具体的工程需求来确定。
六、质量控制闸阀的生产和制造应符合相关的质量控制标准和规范。
一般来说，闸阀的生产过程应配备合适的工艺设备和检测手段，以确保产品的质量和性能符合要求。
七、安装和维护在闸阀的安装和维护过程中，应根据相关的操作规程进行操作，并注意安全事项。
安装过程中需要导线的检查，闸阀的操作应灵活顺畅，密封性能应良好。
闸阀的结构及工作原理
闸阀的结构及工作原理闸阀是一种常用的管道阀门，其结构简单，使用广泛。
下面我将详细介绍闸阀的结构及工作原理。
一、闸阀的结构闸阀主要由阀体、阀盖、闸板、螺栓、填料（密封副）和操作装置等组成。
1. 阀体和阀盖：阀体是安装在管道中的主体部件，阀盖与阀体相连接，可密封阀门。
阀体一般采用铸造工艺制成，阀盖一般采用法兰连接。
2. 闸板：闸板是闸阀的主要工作部件，用于控制介质的流通。
闸板一般位于阀盖和阀座之间，可以在管道内部上下运动，使阀口实现开启和关闭。
闸板的密封面为平面或斜面，当闸板完全关闭时，与闸阀阀座紧密贴合，实现良好的密封。
3. 螺栓：螺栓用于固定阀体、阀盖和闸板等零件。
螺栓的紧固力度对于阀门的正常工作至关重要，必须保证螺栓紧固牢固，但也不能过紧。
4. 填料（密封副）：填料用于在阀杆与阀体之间形成密封。
常用的填料材料有柔性石棉纱、聚四氟乙烯等，可根据介质的特性选择合适的填料。
5. 操作装置：闸阀的操作装置一般包括手动操作装置和电动操作装置。
手动操作装置一般为手轮、手柄等，通过人工旋转或推拉操作，控制闸板的开启和关闭。
电动操作装置可以通过电机的带动，实现闸板的远程开启和关闭。
二、闸阀的工作原理闸阀通过阀板的上下运动来控制介质的流通。
当阀板下降到位时，实现关闭；当阀板上升到位时，实现开启。
1. 开启状态：当手动操作装置或电动操作装置启动时，驱动阀杆和闸板上升。
此时，介质从阀体的进口流入阀体内部，通过闸板和阀座的间隙，从阀体的出口流出，完成介质的流通过程。
2. 关闭状态：当手动操作装置或电动操作装置启动时，驱动阀杆和闸板下降。
此时，闸板与阀座紧密贴合，切断介质的流通，实现阀门的关闭。
同时，填料的密封作用也起到了防止介质泄漏的作用。
需要注意的是，闸阀的开启和关闭过程应该缓慢进行，以防止介质的冲击和阀门的损坏。
闸阀开启时，闸板的上升速度应适当控制，防止液体冲击；闸阀关闭时，阀板的下降速度也应适当控制，以防止阀板与阀座的撞击。
闸阀的优缺点和用途分析
闸阀的优缺点和用途分析闸阀属于一种常用的切断介质流动的阀门，具有以下优点和缺点，同时适用于多种不同的应用场景。
优点：1. 切断性能好：闸阀的结构特殊，通过旋转阀盘来实现介质的切断。
这种设计能够保证阀门在全开和全闭状态下具有极好的切断性能，能够有效地切断流体，降低泄漏的风险。
2. 流阻小：闸阀在全开状态下，阀门内部的流道与管道完全一致，没有额外的阻力。
这种设计使得闸阀在全开状态下流量损失小，能够提供较大的流量。
3. 结构简单，维护方便：闸阀的结构相对简单，由少量的零部件组成，拆装维护非常方便。
一般来说，只需要拆卸阀盘，就可以方便地清理和维护阀门。
4. 可靠性高：闸阀的开关部件和密封面很少暴露在介质中。
因此，闸阀具有较好的耐腐蚀性和耐磨损性，能够保持长时间的可靠工作。
缺点：1. 耐压能力较差：由于闸阀的结构特殊，阀盘在开启和关闭过程中会受到一定的冲击和摩擦，导致阀盘和密封面易受损。
因此，相比其他类型的阀门，闸阀的耐压能力相对较差。
2. 开闭速度慢：闸阀的开闭过程需要旋转阀盘，这会消耗一定的时间。
相比其他类型的阀门，闸阀的开闭速度较慢，不适用于一些对阀门开闭速度要求较高的工艺过程。
用途：闸阀广泛应用于各个行业的介质控制领域，特别适用于以下场景：1. 自来水管道系统：闸阀作为自来水管道系统中的切断装置，能够快速切断自来水的流动，以便进行维修和更换管道等工作。
2. 石油化工行业：闸阀在石油化工行业中常用于管道的开闭和流量调节，可以有效控制介质流动，保证生产过程的安全和稳定。
3. 钢铁行业：闸阀在钢铁行业常用于高温和高压的流体控制，能够承受较大的流量和压力，隔离管路以保证生产安全。
4. 空调系统：闸阀常用于空调系统中的冷媒管路上，能够根据需要实现冷却剂的开关和流量调节。
5.发电厂：闸阀在发电厂的水压控制中起到重要作用，可以切断和调节水流，稳定发电过程。
总结而言，闸阀具有切断性能好、流阻小、维护方便和可靠性高等优点，但耐压能力较差且开闭速度较慢。
常见阀门
1.闸阀（gate valve）简介闸阀（gate valve）的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关，主要用于截断或接通管路中的介质，一般不作为调节或节流使用。
作用闸阀主要用于截断或接通管路中的介质，一般不作为调节或节流使用工作原理闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关,不能作调节和节流适用范围及条件流体阻力小，适用的压力、温度范围大，介质流动方向不受限制，密封性能良好2.蝶阀（butterfly valve）简介蝶阀又叫翻板阀，是一种结构简单的调节阀，可用于低压管道介质的开关控制的方工阀门蝶阀是指关闭件（阀瓣或蝶板）为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，阀门可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。
在管道上主要起切断和节流作用。
蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。
功能用途蝶阀(英文：butterfly valve)是指关闭件(阀瓣或蝶板)为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，在管道上主要起切断和节流作用。
蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。
蝶阀全开到全关通常是小于90° ，蝶阀和蝶杆本身没有自锁能力，为了蝶板的定位，要在阀杆上加装蜗轮减速器。
采用蜗轮减速器，不仅可以使蝶板具有自锁能力，使蝶板停止在任意位置上，还能改善阀门的操作性能。
工业专用蝶阀的特点能耐高温，适用压力范围也较高，阀门公称通径大，阀体采用碳钢制造，阀板的密封圈采用金属环代替橡胶环。
大型高温蝶阀采用钢板焊接制造作原理：蝶板由阀杆带动，若转过90°，便能完成一次启闭。
改变蝶板的偏转角度，即可控制介质的流量适用范围及条件蝶阀适用于发生炉、煤气、天然气、液化石油气、城市煤气、冷热空气、化工冶炼和发电环保、建筑给排水等工程系统中输送各种腐蚀性、非腐蚀性流体介质的管道上，用于调节和截断介质的流动3.截止阀（stop valve, Globe Valve）简介截止阀又称截门阀，属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。
闸阀规格型号的含义
闸阀规格型号的含义闸阀是一种常见的管道控制阀门，广泛应用于各种领域。
在选购闸阀时，不同的规格型号代表着不同的参数和性能，对于用户来说，了解这些规格型号的含义，可以帮助用户选择适合自己需求的闸阀。
本文将介绍闸阀规格型号的含义，以帮助用户更好地了解闸阀的性能和参数。
一、闸阀的分类闸阀按照结构形式可分为平板闸阀、弹性座封闸阀、硬密封闸阀等；按照驱动方式可分为手动闸阀、电动闸阀、气动闸阀等；按照使用场合可分为普通闸阀、高温闸阀、低温闸阀等。
二、闸阀规格型号的含义1. 闸阀公称压力闸阀公称压力是指闸阀在设计时所能承受的最大压力，单位为MPa。
公称压力是闸阀选择时最重要的参数之一，它决定了闸阀是否能够满足使用场合的要求。
一般来说，公称压力越高，闸阀的价格也越高。
2. 闸阀公称通径闸阀公称通径是指闸阀的管道口径大小，单位为mm。
公称通径是闸阀选择时另一个重要参数，它决定了闸阀的流量大小。
一般来说，公称通径越大，流量也越大。
3. 闸阀结构长度闸阀结构长度是指闸阀从进口法兰面到出口法兰面之间的长度，单位为mm。
结构长度是与管道连接有关的参数，它决定了闸阀在管道中占据的空间大小。
在选购时需要根据实际情况进行选择。
4. 闸阀法兰连接尺寸闸阀法兰连接尺寸是指闸阀与管道连接的法兰尺寸，包括进口法兰和出口法兰，单位为mm。
法兰连接尺寸是与管道连接有关的参数，需要根据实际情况进行选择。
5. 闸阀操作方式闸阀操作方式包括手动、电动、气动等方式。
手动操作方式是指通过手轮或手柄来控制闸板的开启和关闭；电动操作方式是指通过电机来控制闸板的开启和关闭；气动操作方式是指通过气动装置来控制闸板的开启和关闭。
操作方式是根据使用场合和需要进行选择的。
6. 闸板材质闸板材质是指制造闸板所使用的材料。
一般来说，常用的材料有铁、铜、不锈钢等。
材质的选择需要根据使用场合和介质进行选择。
7. 密封面材质密封面材质是指制造密封面所使用的材料。
一般来说，常用的材料有橡胶、聚四氟乙烯、金属等。
闸阀基础知识
闸阀是比较常见的通用阀门，用途比较广泛，主要应用于水利、冶金等行业，其广泛的使用性能得到了市场的认可，下面就闸阀的结构、使用、故障排除、质量检测等方面进行一般性论述。
一结构闸阀的结构：闸阀是利用闸板和阀座来控制启闭的阀门。
闸阀主要有阀体、阀座、闸板、阀杆、阀盖、填料函、填料压盖、阀杆螺母、手轮等构成。
依靠闸板与阀座间相对位置的改变，即可改变通道大小又可截断通道。
为使闸阀能够关闭严密，闸板与阀座配合面经过研磨。
根据闸阀结构形状不同，可将闸阀分为楔式和平行式两大类。
楔式闸阀的闸板呈锲形，密封面与通道中心线成一倾斜角度，利用闸板和阀座间楔的作用达到密封（关闭）。
楔式板可以是单闸板，也可以是双闸板。
平行式闸阀的密封面是相互平行的，且与通道中心线垂直，分为有撑开机构和无撑开机构两种。
有撑开机构的双闸板，当闸板下降时，两平行闸板的楔块靠斜面将两闸板撑开在阀座上，截断流道，当闸板上升开启时，锲块与闸板配合面脱离，闸板上升到一定高度，楔块被闸板上的凸台托起。
无撑开机构的双闸板，当闸板沿两平行阀座面滑到阀座内时，利用流体的压力将闸板压在阀门出口侧的阀体上，密封流体。
根据闸板启闭时阀杆运动情况的不同，闸阀分为明杆闸阀和暗杆闸阀两类。
明杆闸阀的阀杆和闸板在开启或关闭时，同时上升和下降；暗杆闸阀在开启或关闭时，阀杆仅作旋转运动，看不到阀杆的升降，阀板作上升或下降运动。
明杆闸阀的优点是能通过阀杆上升高度判断通道开启高度，但能缩短占有高度。
当面向手轮或手柄时，顺时针方向转动手轮或手柄，阀门为关。
二闸阀使用的场合和选用原则01平板闸阀平板闸阀的使用场合：（1）石油、天然气输送管线，带导流孔的平板闸阀还便于清扫管线。
（2）成品油的输送管线和储存设备。
（3）石油、天然气的开采口装置。
（4）带有悬浮颗粒介质的管道。
（5）城市煤气输送管线。
（6）自来水工程。
平板闸阀的选用原则：（1）石油、天然气的输送管线，选用单闸板或双闸板的平板闸阀。
闸阀规格型号的含义
闸阀规格型号的含义摘要：一、闸阀基本概念及分类二、闸阀规格型号的组成及含义三、常见闸阀型号解析四、如何正确选择闸阀规格型号五、总结正文：闸阀是一种常见的工业阀门，主要用于切断或调节流体管道中的介质。
根据结构形式和驱动方式，闸阀可分为多种类型，如手动闸阀、气动闸阀、电动闸阀等。
在众多闸阀产品中，规格型号是衡量阀门性能和适用范围的重要指标。
那么，闸阀规格型号的含义是什么呢？下面我们来详细了解一下。
一、闸阀基本概念及分类闸阀是利用阀杆与阀板的垂直移动来实现开启和关闭的阀门。
根据阀杆的运动方向，闸阀可分为明杆闸阀和暗杆闸阀；根据阀门通径大小，可分为小口径闸阀、中口径闸阀和大口径闸阀等。
二、闸阀规格型号的组成及含义闸阀规格型号通常由以下几部分组成：1.阀门类型：如Z型闸阀、W型闸阀等；2.阀门材质：如铸铁闸阀、不锈钢闸阀等；3.阀门通径：如DN15、DN20等；4.阀门压力：如0.6MPa、1.0MPa等；5.驱动方式：如手动、气动、电动等；6.特殊功能：如保温闸阀、低温闸阀等。
以一款Z41H-16C手动闸阀为例，其含义为：Z表示闸阀类型，41表示阀杆形状，H表示阀体材质为铸铁，16表示阀门公称压力为1.6MPa，C表示阀门适用于淡水介质。
三、常见闸阀型号解析1.Z41H-16C手动闸阀：适用于淡水介质，公称压力1.6MPa，阀体材质为铸铁。
2.Z61Y-10P不锈钢闸阀：适用于热水介质，公称压力10MPa，阀体材质为不锈钢。
3.W908J-15P气动闸阀：适用于气体介质，公称压力15MPa，驱动方式为气动。
四、如何正确选择闸阀规格型号在选择闸阀规格型号时，需考虑以下几个方面：1.阀门通径：根据管道设计流量和介质特性选择合适通径的阀门。
2.阀门压力：根据管道工作压力选择相应压力的阀门。
3.阀门材质：根据介质特性选择合适材质的阀门，如腐蚀性介质可选不锈钢闸阀。
4.驱动方式：根据使用场景和操作频率选择合适的驱动方式，如手动闸阀适用于频繁操作的场合，而气动、电动闸阀适用于自动化程度较高的场合。
阀门种类与用途
阀门种类与用途1.闸阀闸阀也叫闸板阀, 是一种广泛使用的阀门。
它的闭合原理是闸板密封面与阀座密封面高度光洁、平整一致, 相互贴合, 可阻止介质流过, 并依靠顶模、弹簧或闸板的模形, 来增强密封效果。
它在管路中主要起切断作用。
它的优点是: 流体阻力小, 启闭省劲, 可以在介质双向流动的情况下使用, 没有方向性, 全开时密封面不易冲蚀, 结构长度短, 不仅适合做小阀门, 而且适合做大阀门。
闸阀按阀杆螺纹分两类, 一是明杆式, 二是暗杆式。
按闸板构造分, 也分两类, 一是平行, 二是模式。
2.截止阀截止阀, 也叫截门, 是使用最广泛的一种阀门, 它之所以广受欢迎, 是由于开闭过程中密封面之间摩擦力小, 比较耐用, 开启高度不大, 制造容易, 维修方便, 不仅适用于中低压, 而且适用于高压。
它的闭合原理是, 依靠阀杠压力, 使阀瓣密封面与阀座密封面紧密贴合, 阻止介质流通。
截止阀只许介质单向流动, 安装时有方向性。
它的结构长度大于闸阀, 同时流体阻力大, 长期运行时, 密封可靠性不强。
截止阀分为三类: 直通式、直角式及直流式斜截止阀。
3.蝶阀蝶阀也叫蝴蝶阀, 顾名思义, 它的关键性部件好似蝴蝶迎风, 自由回旋。
蝶阀的阀瓣是圆盘, 围绕阀座内的一个轴旋转, 旋角的大小, 便是阀门的开闭度。
蝶阀具有轻巧的特点, 比其他阀门要节省材料, 结构简单, 开闭迅速, 切断和节流都能用, 流体阻力小, 操作省力。
蝶阀, 可以做成很大口径。
能够使用蝶阀的地方, 最好不要使闸阀, 因为蝶阀比闸阀经济, 而且调节性好。
目前, 蝶阀在热水管路得到广泛的使用。
4.球阀球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。
球阀开关轻便, 体积小, 可以做成很大口径, 密封可靠, 结构简单, 维修方便, 密封面与球面常在闭合状态, 不易被介质冲蚀, 在各行业得到广泛的应用。
球阀分两类, 一是浮动球式, 二是固定球式。
5.旋塞阀旋塞阀是依靠旋塞体绕阀体中心线旋转, 以达到开启与关闭的目的。
闸阀
闸阀是最常用的截断阀之一，主要用来接通或截断管路中的介质，不适用于调节介质流量。
闸阀适用的压力、温度及口径范围很大，尤其适用于中、大口径的管道。
1、闸阀的主要优点（1）流体阻力小。
闸阀闸体内部介质通道是直通的，介质流经闸阀时不改变其流动方向，因而流动阻力较小。
（2）启闭较省力。
启闭时闸板运动方向与介质流动方向相垂直。
与截止阀相比，闸阀的启闭较为省力。
（3）介质流动方向一般不受限制。
介质可从闸阀两侧任意方向流过，均能达到接通或截断的目的。
便于安装，适用于介质的流动方向可能改变的管路中。
2、闸阀的主要缺点（1）高度大、启闭时间长。
由于开启时需将闸板完全提升到阀座通道上方，关闭时又需将闸板全部落下挡住阀座通道，所以闸板的启闭行程很大，其高度也相应增大，启闭时间较长。
（2）密封面易产生擦伤。
启闭时闸板与阀座相接触的两密封面之间有相对滑动，在介质力作用下易产生擦伤，从而破坏密封性能，影响使用寿命。
3、闸阀的结构形式闸阀按阀杆结构和运动方式分为明杆闸阀和暗杆闸阀。
明杆闸阀的阀杆带动闸板一起升降，阀杆上的传动螺纹在阀体外部，因此，可根据阀杆的运动方向和位置直观地判断闸板的启闭和位置，而且传动螺纹便于润滑和不受流体腐蚀，但它要求有较大的安装空间。
暗杆闸阀的传动螺纹位于阀体内部，在启闭过程中，阀杆只做旋转运动，闸板在阀体内升降。
因此，阀门的高度尺寸小。
暗杆阀闸，通常在阀盖上方装设启闭位置指示器，以适用于船舶、管沟等空间较小和粉尘含量大的环境。
闸阀还可按闸板的结构不同分为楔式和平行式两类。
楔式闸板又可分为刚性单闸板、弹性单闸板及双闸板等。
楔式刚性单闸板结构简单，尺寸小，使用比较可靠。
但楔角的加工、配合精度要求较高，易发生卡紧、擦伤现象，它适用于常温、中温的各程介质和压力的闸阀。
楔式弹性单闸板可以靠闸板产生微量的弹性变形的补偿作用达到良好的密封，温度变化不易造成楔死，楔角精度要求较低。
但应防止关闭力矩过大而使闸板失去弹性。
闸阀基本结构
闸阀基本结构闸阀，又称为闸板阀，是一种用于截断管路中介质流动的阀门。
其基本结构主要包括以下零部件：闸板（Gate）：闸阀的关键部件，是阀门启闭的关键组成部分。
它是一个圆盘状的零件，沿着阀杆的升降方向进行运动。
根据结构形式，闸板可以分为平行式和楔式两种。
平行式闸板：两个工作面相互平行，适用于平行式单闸板和平行式双闸板。
密封面与阀体通道中心线垂直。
楔式闸板：两个工作面呈一定的倾斜角度，密封面与垂直中心线成一角度。
楔式闸板包括楔式单闸板、弹性闸板和楔式双闸板。
闸座（Seat）：与闸板配合，通常镶嵌有耐磨耐蚀的金属材料，确保密封性能。
阀杆（Stem）：阀杆是连接手动操作装置或自动传动装置的组件，通过阀杆的升降运动来实现闸板的启闭。
阀体（Body）：闸阀的主体，用于安装阀盖或支架、固定阀座、连接管道。
阀体内的通道形状根据不同压力和流量要求而设计，可为圆形、椭圆形或带缩口的形式。
阀盖或支架（Bonnet）：与阀体形成耐压空腔，上部有填料函，支承阀杆与传动装置等零部件。
填料函（Stuffing Box）：容纳填料，并通过填料压盖将填料压紧，起到密封作用。
填料压盖（Gland）：通过螺栓和螺母将填料紧密压紧，确保填料在高压条件下的密封性能。
手轮或传动装置（Handwheel or Actuator）：用于手动操作或通过电力、气力、液力传动来实现闸阀的启闭。
以上是闸阀的基本结构组成，其种类和结构形式可以根据实际使用要求进行选择。
闸阀的结构特点包括流体阻力小、启闭阻力小、介质流动方向不受限制等，但同时也存在着启闭时间长、结构复杂等特点。
根据不同的工况和需求，选择合适的闸阀结构类型具有重要意义。
8种阀门有图
1. 闸阀闸阀也叫闸板阀, 是一种广泛使用的阀门。
它的闭合原理是闸板密封面与阀座密封面高度光洁、平整一致, 相互贴合, 可阻止介质流过, 并依靠顶模、弹簧或闸板的模形, 来增强密封效果。
它在管路中主要起切断作用。
它的优点是: 流体阻力小, 启闭省劲, 可以在介质双向流动的情况下使用, 没有方向性, 全开时密封面不易冲蚀, 结构长度短, 不仅适合做小阀门, 而且适合做大阀门。
闸阀按阀杆螺纹分两类, 一是明杆式, 二是暗杆式。
按闸板构造分, 也分两类, 一是平行, 二是模式。
2. 截止阀截止阀, 也叫截门, 是使用最广泛的一种阀门, 它之所以广受欢迎, 是由于开闭过程中密封面之间摩擦力小, 比较耐用, 开启高度不大, 制造容易, 维修方便, 不仅适用于中低压, 而且适用于高压。
它的闭合原理是, 依靠阀杠压力, 使阀瓣密封面与阀座密封面紧密贴合, 阻止介质流通。
截止阀只许介质单向流动, 安装时有方向性。
它的结构长度大于闸阀, 同时流体阻力大, 长期运行时, 密封可靠性不强。
截止阀分为三类: 直通式、直角式及直流式斜截止阀。
3. 蝶阀蝶阀也叫蝴蝶阀, 顾名思义, 它的关键性部件好似蝴蝶迎风, 自由回旋。
蝶阀的阀瓣是圆盘, 围绕阀座内的一个轴旋转, 旋角的大小, 便是阀门的开闭度。
蝶阀具有轻巧的特点, 比其他阀门要节省材料, 结构简单, 开闭迅速, 切断和节流都能用, 流体阻力小, 操作省力。
蝶阀, 可以做成很大口径。
能够使用蝶阀的地方, 最好不要使闸阀, 因为蝶阀比闸阀经济, 而且调节性好。
目前, 蝶阀在热水管路得到广泛的使用。
球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。
球阀开关轻便, 体积小, 可以做成很大口径, 密封可靠, 结构简单, 维修方便, 密封面与球面常在闭合状态, 不易被介质冲蚀, 在各行业得到广泛的应用。
球阀分两类, 一是浮动球式, 二是固定球式。
5. 旋塞阀旋塞阀是依靠旋塞体绕阀体中心线旋转, 以达到开启与关闭的目的。
什么是阀门
什么是阀门？阀门是什么？阀门是水、汽、油品、及流体管路上的开关和调节装置阀门的种类1.什么是闸阀？闸阀是什么？闸阀也叫闸板阀 , 是一种广泛使用的阀门。
它的闭合原理是闸板密封面与阀座密封面高度光洁、平整一致 ,相互贴合 ,可阻止介质流过 , 并依靠顶模、弹簧或闸板的模形 ,来增强密封效果。
它在管路中主要起切断作用。
它的优点是 : 流体阻力小 , 启闭省劲 , 可以在介质双向流动的情况下使用 , 没有方向性 , 全开时密封面不易冲蚀 , 结构长度短 , 不仅适合做小阀门 , 而且适合做大阀门。
闸阀按阀杆螺纹分两类 , 一是明杆式 , 二是暗杆式。
按闸板构造分 , 也分两类 , 一是平行 , 二是模式。
2. 什么是截止阀？截止阀是什么？截止阀 , 也叫截门 , 是使用最广泛的一种阀门 , 它之所以广受欢迎 , 是由于开闭过程中密封面之间摩擦力小,比较耐用,开启高度不大 , 制造容易 ,维修方便 ,不仅适用于中低压 ,而且适用于高压。
它的闭合原理是 , 依靠阀杠压力 , 使阀瓣密封面与阀座密封面紧密贴合 ,阻止介质流通。
截止阀只许介质单向流动 , 安装时有方向性。
它的结构长度大于闸阀 ,同时流体阻力大 ,长期运行时 ,密封可靠性不强。
截止阀分为三类 : 直通式、直角式及直流式斜截止阀。
什么是蝶阀？蝶阀是什么？3. 蝶阀蝶阀也叫蝴蝶阀 ,顾名思义 ,它的关键性部件好似蝴蝶迎风 ,自由回旋。
蝶阀的阀瓣是圆盘 ,围绕阀座内的一个轴旋转,旋角的大小 ,便是阀门的开闭度。
蝶阀具有轻巧的特点 ,比其他阀门要节省材料 ,结构简单 ,开闭迅速 ,切断和节流都能用,流体阻力小,操作省力。
蝶阀 ,可以做成很大口径。
能够使用蝶阀的地方,最好不要使闸阀 ,因为蝶阀比闸阀经济,而且调节性好，目前 ,蝶阀在热水管路得到广泛的使用。
什么是球阀？球阀是什么？4. 球阀球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。
球阀开关轻便 , 体积小 , 可以做成很大口径 ,密封可靠 , 结构简单 , 维修方便 , 密封面与球面常在闭合状态 , 不易被介质冲蚀 , 在各行业得到广泛的应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
闸阀
闸阀通常应用于开启-关闭场合，并有介质的流向不受限制和密封面受介质的冲蚀较小的特点，很少用于节流应用。
闸阀一般适用于安装在水平管道上，阀杆垂直向上。
也可以安装在垂直管道或者阀杆不是垂直向上的水平管道上。
对于温度超过260℃的应用环境，建议采用拼合式楔形闸板，避免楔形闸板由于热膨胀而被卡住。
关闭闸阀后，阀杆应该稍微回转(1/8至1/4圈)，以释放阀杆负载。
这使得阀杆能够稍微膨胀，不会卡住或损坏阀门，也不会影响关闭效果。
上海埃非凯阀门生产的软密封闸阀特别适用于低压大口径管路。
如自来水工程、污水处理工程。
当高度受限制时应选用暗杆楔式闸阀；当安装高度不受限制时用明杆楔式闸阀。
闸阀概述
闸阀是指关闭件（闸板）沿通路中心线的垂直方向移动的阀门。
闸阀在管路中只能作全开和全关切断用, 不能作调节和节流。
闸阀是使用范围很广的一种阀门，一般口径DN≥50mm的切断装置都选用它，有时口径很小的切断装置也选用闸阀。
闸板有两个密封面 , 最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异 , 通常为 50, 介质温度不高时为
2°52' 。
楔式闸阀的闸板可以做成一个整体，叫做刚性闸板；也可以做成能产生微量变形的闸板 , 以改善其工艺性 , 弥补密封面角度在加工过程中产生的偏差 , 这种闸板叫做弹性闸板。
闸阀关闭时,密封面可以只依靠介质压力来密封,即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。
大部分闸阀是采用强制密封的 , 即阀门关闭时，要依靠外力强行将闸板压向阀座 , 以保证密封面的密封性。
闸阀的闸板随阀杆一起作直线运动的，叫升降杆闸阀(亦叫明杆闸阀)。
通常在升降杆上有梯形螺纹，通过阀门顶端的螺母以及阀体上的导槽，将旋转运动变为直线运动 , 也就是将操作转矩变为操作推力。
开启阀门时，当闸板提升高度等于阀门通径的1:1倍时，流体的通道完全畅通，但在运行时，此位置是无法监视的。
实际使用时，是以阀杆的顶点作为标志，即开不动的位置，作为它的全开位置。
为考虑温度变化出现锁死现象, 通常在开到顶点位置上 , 再倒回 1/2－1圈 , 作为全开阀门的位置。
因此 , 阀门的全开位置，按闸板的位置（即行程〉来确定。
闸阀的应用工况和操作
1.闸阀通常应用于开启-关闭场合，不能用于节流应用。
2.闸阀通常安装在水平管道上，阀杆垂直向上。
也可以安装在垂直管道或者阀杆不是垂直向上的水平管道上，但是根据阀门的通径大小、应用环境和材料的具体情况，可能要求特殊的结构。
如果购买的阀门准备采用特殊的安装方式，则在订购时，应该说明阀门的朝向。
3.对于温度超过260℃的应用环境，建议采用柔性或拼合式楔形闸板，避免楔形闸板由于热膨胀而被卡住。
这种情况在阀门冷关闭而后热开启状态下可能发生。
4.当用于高速流体(湍流)或热循环应用时，为了避免松开，螺纹阀座环应该锁焊在阀体上。
请在订购时加以指定说明。
5.关闭闸阀后，阀杆应该稍微回转(1/8至1/4圈)，以释放阀杆负载。
这使得阀杆能够稍微膨胀，不会卡住或损坏阀门，也不会影响关闭效果。
6.如果拆卸掉阀座环安装耳柄，则高度整体性关闭闸阀可以用在热水出口或采用软铁的管道系统中。
在订购时请加以指定说明。
7.泵站使用不受场地限制、水中杂物较多、易堵塞重要位置的阀门，可采用手电两用闸阀；反之可采用蝶阀，尤其用在泵房改造工程中可采用蝶阀，以便有效利用原有泵房的空间，达到在原泵房面积不变的前提下提高供(排)水量的目的。
国标闸阀概述
闸阀具有流体阻力小，适用的压力、温度范围大等特点，是一种最常用的截断阀，用于截断或接通管路中的介质。
在全开时整个流通直通，此时介质运行的压力损失最小。
闸阀通常适用于不需要经常启闭，而且保持闸板全开或全闭的工况。
不适用于作为调节或
PZ43N/Y/F-10/16R手动对夹式刀形闸阀
PZ43N/Y/F-10/16R手动对夹式刀形闸阀外形尺寸图1
PZ43N/Y/F-10/16R手动对夹式刀形闸阀外形尺寸图2 主要零件材料
PZ73H/X/Y-10/16手动刀形闸阀
PZ73H/X/Y-10/16手动刀形闸阀外形尺寸图主要零件材料。
