日本共立KYORITSU 3125 数字式高压兆欧表操作说明书

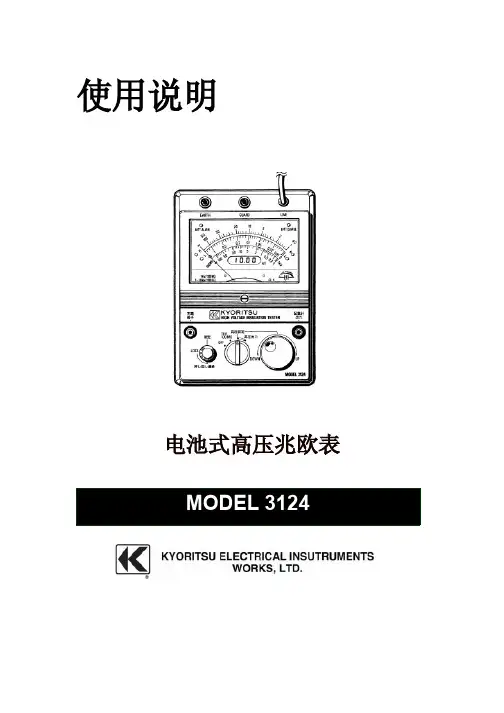

KYORITSU 3124电池式高压兆欧表 使用说明
3121/3122/3123/3124目录1.安全警告2.特点3.规格4.仪器面板5.测试前准备5-1. 零调整5-2. 测试线连接5-3. 电池电压确认6.测量6-1. 高压电缆测试6-2. 使用保护接地方式测试7.电池充电7-1. 需要充电的时间7-2. 充电方法7-3. 充电时间8.更换电池9.仪器外壳的清洗10.镍镉电池的储藏10-1. 保存环境10-2. 长期保存11.记录仪的连接12.外部电源的使用方法12-1. AC100V的使用12-2. 车载电池的使用本手册中的标志请特别注意本手册中所有（4）放电容量：满充电后的使用次数因使用条件而不同，测试时间约5分钟则可使用20~30次。
（5）循环使用寿命：正常充电、放电和保存条件下测量次数至少500次。
若每次需充电时的测量次数大幅度降低则需要更换电池（请参考8.电池更换）●附件： 携带硬箱MODEL 9069 1个 充电器 MODEL 8079 1个接地、保护测试线 MODEL 7084 1组记录仪连接线 MODEL 7082 1组电池充电连接线 MODEL 7083 1组镍镉充电电池 8节使用说明书●测试端口电压特性4.仪器面板1：测试线2：保护端口 3：接地端口4：电池警告 5：电池充电指示6：高电阻刻度7：低电阻刻度8：1kV / 100MΩ刻度9：高电阻显示LED 10：低电阻显示LED 11：输出电压计12：表头归零钮13：电池充电端口14：记录器输出端口15：测试键16：功能开关17：输出电压调整钮输出电压kVMODEL-3124输出电压特性测试绝缘电阻（Ω）危险警告可在输出电压计上确认。
【保护端口的使用】（图2）测试电缆的绝缘电阻值时，覆盖表面中流动的泄漏电流与绝缘物内部流动的电流合成，可能造成绝缘电阻值产生误差。
为避免误差，将泄漏电流流动的部分连接带保护线的保护端口后，泄漏电流不流过显示计，可测试绝缘物的体积电阻值。
图1 不使用保护线* 各相分别测试被测相以外的都接地。
共立3125绝缘电阻仪使用说明注意事项
共立3125绝缘电阻仪使用说明注意事项一、注意事项：1.仪器使用前请查看仪器是否完好，是否有损坏或松动的零件，以及是否有明显的污垢，如果发现有问题，应立即停止使用。
2.仪器应放置在干燥、无腐蚀性气体和有一定通风的地方，避免阳光直射或有潮湿的地方。
3.使用前请确保绝缘电阻仪与被测试设备处于零电位状态，以防止可能出现的电击伤害。
4.在使用绝缘电阻仪前，请先熟悉仪器的结构和功能，并按照正确的操作步骤进行操作，避免操作错误导致的故障和危险。
5.进行测量时，请确保被测试设备的电源已断开，并检查附近是否有可能产生电磁干扰的设备，并将其关闭或远离。
6.每次使用后，请及时清洁仪器，用干燥的软布擦拭仪器表面，切勿用水或化学溶剂清洗。
7.仪器长时间不使用时，请按照说明书的要求进行存储，以防止仪器老化或损坏。
二、使用说明：1.打开仪器，在仪器面板上选择所需的电阻测量范围和电压（通常为500V或1000V）。
2.连接仪器的测试线，将一个测试线连接到仪器的"HI"插口，另一个测试线连接到仪器的"LO"插口。
3.将"HI"测试线连接到被测试设备的绝缘部分，将"LO"测试线连接到被测试设备的接地部分，确保连接稳固。
4.按下仪器面板上的"TEST"按钮，仪器将进行电阻测量，在测量过程中仪器会显示电阻值。
5.测量完成后，仪器将自动断开电源，并显示最终的测量结果。
请及时记录测量结果。
6.使用完毕后，请关闭电源，将仪器放置在干燥通风的地方。
三、维护保养：1.定期检查仪器的电源线是否损坏，如有损坏请及时更换。
3.定期清洁仪器的表面和连接线，确保仪器在正常使用条件下工作。
4.仪器长时间不使用时，应存放在干燥通风的地方，同时避免阳光直射。
总之，正确使用和保养共立3125绝缘电阻仪能有效延长其使用寿命，并确保测量结果的准确性。
如果发现任何故障或异常情况，请立即停止使用，并通过合适的渠道进行维修或更换。
KYORITSU KEW 3128高压数字绝缘电阻计 说明书
使用说明书高压数字绝缘电阻计KEW3128目录1.安全警告 (4)2.特征 (7)3.规格 (9)4.仪器布局 (16)4.1正面图 (16)4.2侧面图 (18)5.测试准备 (19)5.1检测电池电压 (19)5.2测试线连接 (19)6.测试 (20)6.1基本操作 (20)6.1.1开始测试 (20)6.1.2测试步骤 (22)6.1.3测试设定 (28)6.1.4图表操作 (31)6.1.5菜单 (35)6.1.6滤波模式 (38)6.1.7保存数据 (39)6.1.8时钟设定 (44)6.2绝缘诊断测试 (45)6.3IR测试 (46)6.3.1设定项目 (46)6.3.2测试结果 (46)6.4PI测试(极化指数) (47)6.4.1极化指数 (47)6.4.2PI测试方法 (47)6.4.3测试结果 (50)6.5DAR测试(诱电吸收比) (51)6.5.1诱电吸收比 (51)6.5.2DAR测试方法 (52)6.5.3测试结果 (54)6.6DD测试(诱电体放电) (55)6.6.1诱电体放电 (55)6.6.2DD测试方法 (56)6.6.3测试结果 (58)6.7SV测试(步进电压) (59)6.7.1步进电压 (59)6.7.2测试设定项目 (59)6.7.3测试结果 (61)6.8测试画面 (62)6.9电容测试 (65)6.9.1测试画面 (65)6.10电压测试 (66)6.10.1测试画面 (66)6.11其他功能 (67)6.11.1保护端口 (67)6.11.2背光灯功能 (68)6.11.3自动关机功能 (68)7.电池充电和更换 (69)7.1如何充电 (69)7.2如何更换电池 (70)8.通信功能/附带软件 (72)8.1如何安装软件 (73)3128”” (77)8.2如何启动“KEW W INDOWS FOR KEW31289.附件 (78)9.1测试探棒金属部件与更换 (78)9.2鳄口夹测试探棒 (79)1.安全警告○仪器按IEC61010电气测试设备安全规格设计，生产和测试，质量测试合格后在最佳状态下出货。
兆欧表说明书打印版
1、注意事项1.1、阅读指导⏹仪表的显示是通过七段数码管(LED)实现的，因此有些字符的显示与用户平时看的有所差别，它们的对应关系如下：1.2、注意事项⏹请在了解了仪表的接线和操作后再测试或者安装仪表。
⏹仪表使用前需预热10分钟（上电后最早10分钟测量结果误差大）。
⏹仪表使用需注意潮湿、灰尘对测量结果的影响，可对仪表内部、壳体进行清洁及干燥处理，使用过程中需保持仪表接线端子周围无干扰物，不可用手触摸仪表接线端子周围。
⏹仪表电阻输入超量程时显示“1 . ”，超量程状态下通讯读测量值会返回“32767”(0x7FFF)。
⏹仪表供电为220V2、操作指南2.1、按键说明1： PARA键，短按为切换上下操作窗口（小数点指示或数码管闪动），长按进入参数设置界面、系统菜单和调试菜单切换。
2： MOVE键，短按为修改参数时移动修改指示（数字闪烁），长按为参数设置界面返回到测量界面。
3： UP键，短按为修改参数时数字加1或参数选择。
3： DOWN键，短按为修改参数时数字减1或参数选择。
2.2、参数修改操作说明1：进入参数设置界面，在测量状态长按键进入系统菜单（在系统菜单下长按键进入调试菜单），上窗口最后一位小数点亮，指示当前操作窗口为上窗口。
2：选择参数，短按选择参数，短按确定后下窗口最后一位小数点亮或数字闪动，指示当前操作的窗口为下窗口。
3：修改参数，短按修改或切换参数值，短按移动修改指示（数字闪烁）。
4：保存参数，短按确定保存参数，上窗口最后一位小数点亮，指示当前操作窗口为上窗口。
5：退出参数设置，长按键返回测量界面。
2.3调试操作说明1：参考2.2.1。
2：零阻值校准，短按选择rF-L参数，短按确定后下窗口最后一位小数点亮，指示当前操作的窗口为下窗口，短按使下窗口显示CLEA，短接仪表电阻输入端，等待仪表上窗口指示值稳定、跳动小（大约10秒），短按保存零阻值校准参数，仪表下窗口显示donE。
3：标准阻值校准，短按选择rF-H参数，短按确定后下窗口最后一位数字闪动，指示当前操作的窗口为下窗口，此时仪表输入端接已知阻值的标准电阻，修改下窗口值为标准电阻值，等待仪表上窗口指示值稳定、跳动小（大约10秒），短按保存标准阻值校准参数，仪表下窗口显示donE。
3125说明书
使用说明数字式高压绝缘电阻测试仪目录1．安全警告2．特点3．技术规格4．仪器布局4-1 仪器布局4-2 液晶屏显示5. 测试前的准备5-1 检查电池电压5-2 连接测试导线6. 测试6-1 电压测量6-2 绝缘电阻的测量6-3 连续测量6-4 定时器测量功能6-5 极化指数测量6-6 测量端口的电压特性6-7 保护接线的使用6-8 背光功能6-9 自动关机功能7．电池更换8、附件8-1 测试探棒的金属部分和更换8-2 记录仪适配器8-3 鳄口夹测试线1.安全警告本仪器的设计、制造和检测均达到IEC61010安全标准（电子类测量产品安全要求），本说明书包括确保仪器的安全使用及保证仪器的安全状态，使用者所必须遵守的警告和安全条例。
使用前请先阅读以下说明。
警告 ● 使用前，通读并理解说明书中的操作指南。
● 请将说明书随身保存以确保可随时参阅。
● 必须按指示使用仪器。
● 理解并遵守安全操作指示。
必须严格遵守上述操作说明。
如不遵守，测量时可能会导致人身伤害和仪器毁坏。
本仪器上的标志意思是指为了安全操作本仪器，请使用者参照使用手册的相关部分操作。
以上的电路中测量。
若仪器出现异常请停止使用。
例如：仪器破损或裸露出金属部分。
符号测量前，确认量程开关切换至适当的位置。
2. 特点MODEL3125是由电子控制的4个量程测量绝缘电阻的高压绝缘电阻计。
● 设计达到以下安全标准：IEC 61010-1(CAT.III 600V 污染度2)IEC 61010-031(手持式探针要求标准)● 自动放电功能：测试电容性负荷的绝缘电阻时，测量后自动释放充电电荷。
放电状态可在电压模式中确认。
● 背光功能便于在阴暗光线或夜间工作。
● 条形图显示测量结果。
● 带电线路警告标志和蜂鸣警告。
● 自动关机功能：为避免忘记关机造成的电池浪费，测量后10分钟无操作时仪器将自动关机。
● 设定测试时间功能：在指定时间里自动执行测量。
● PI测量（极化指数测量）：在任意两点时间里，根据设定自动测量电阻比率。
数字式兆欧表使用方法及读数

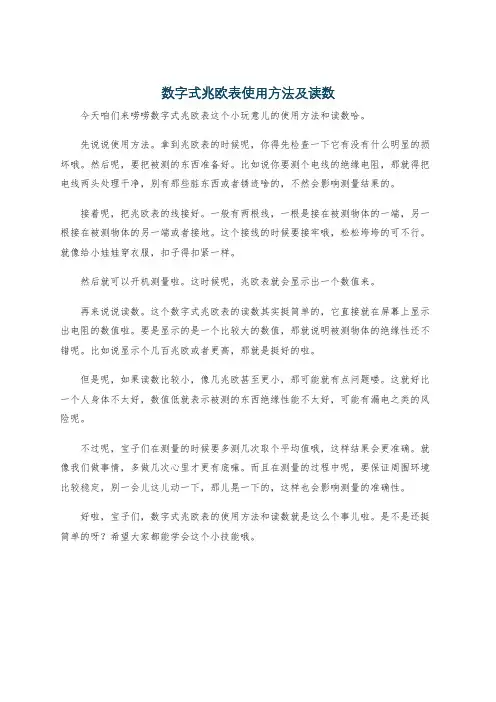

数字式兆欧表使用方法及读数
今天咱们来唠唠数字式兆欧表这个小玩意儿的使用方法和读数哈。
先说说使用方法。
拿到兆欧表的时候呢，你得先检查一下它有没有什么明显的损坏哦。
然后呢，要把被测的东西准备好。
比如说你要测个电线的绝缘电阻，那就得把电线两头处理干净，别有那些脏东西或者锈迹啥的，不然会影响测量结果的。
接着呢，把兆欧表的线接好。
一般有两根线，一根是接在被测物体的一端，另一根接在被测物体的另一端或者接地。
这个接线的时候要接牢哦，松松垮垮的可不行。
就像给小娃娃穿衣服，扣子得扣紧一样。
然后就可以开机测量啦。
这时候呢，兆欧表就会显示出一个数值来。
再来说说读数。
这个数字式兆欧表的读数其实挺简单的，它直接就在屏幕上显示出电阻的数值啦。
要是显示的是一个比较大的数值，那就说明被测物体的绝缘性还不错呢。
比如说显示个几百兆欧或者更高，那就是挺好的啦。
但是呢，如果读数比较小，像几兆欧甚至更小，那可能就有点问题喽。
这就好比一个人身体不太好，数值低就表示被测的东西绝缘性能不太好，可能有漏电之类的风险呢。
不过呢，宝子们在测量的时候要多测几次取个平均值哦，这样结果会更准确。
就像我们做事情，多做几次心里才更有底嘛。
而且在测量的过程中呢，要保证周围环境比较稳定，别一会儿这儿动一下，那儿晃一下的，这样也会影响测量的准确性。
好啦，宝子们，数字式兆欧表的使用方法和读数就是这么个事儿啦。
是不是还挺简单的呀？希望大家都能学会这个小技能哦。
数字式兆欧表的使用方法讲解
数字式兆欧表的使用方法讲解
数字式兆欧表（也称为数字万用表或数字电表）是一种测量电阻、电压、电流和其他电气参数的工具。
以下是数字式兆欧表的使用方法：
1. 选择正确的量程：确定要测试的电路的预期电压、电流和阻值范围。
将测量仪器的量程选择开关设置为适当的范围。
如果您不确定，请绕过该设备并询问有关人员。
不正确的量程选择可能会损坏仪器。
2. 连接测试电路：将数字式兆欧表的电缆钳夹在要测试的电路上。
根据需要选择正负极性
3. 选择测试模式：根据您要测量的参数，将数字式兆欧表切换到电阻、电流或电压测量模式。
4. 读取并记录结果：一旦您将数字式兆欧表连接到试验电路并选择了适当的模式，就可以读取您的测量。
将数据记录在您的笔记本中，以便稍后使用。
5. 取下测量仪器：完成测试后，将测试电线从被测电路上取下并重新将数字式兆欧表的量程选择开关设置到适当位置。
6. 关闭：关闭数字式兆欧表并取出电池以节省电量。
总之，数字式兆欧表是一种多功能仪表，在准确使用时可为电气工程师和技术员提供有价值的数据和信息。
共立3125绝缘电阻仪使用说明注意事项
共立3125绝缘电阻仪使用说明一、数字绝缘电阻测试仪使用前注意事项1、电池后盖在没有盖好之前严禁使用，否则有电击危险；2、在使用之前应检查表笔的绝缘层是否完好，有无破损；3、为避免电击，在测试时请勿接触测试线上裸露金属及被测电路；4、测试前请先确认量程选择，功能开关应设定在适当的范围；5、确定测试线的连接插头已紧密的插入端子内；6、请勿在仪表于潮湿状态下使用；7、请勿在测量时转动功能选择开关；8、切勿测量交/直流电压在600V以上的电路。
9、请勿在易燃性场所进行测试，火花可能引起爆炸；10、机壳或表笔接线发生断裂而造成金属外露时，请停止使用；11、打开电池后盖换电池时，请务必确定测试表笔已从测试端子移除，功量程选择开关置于"OFF"位置；12、仪表于潮湿状态下请勿更换电池；13、使用过后请务必将功能量程选择开关置于"OFF"位置；14、长时间不使用时，请将电池取出保管；15、仪表显示“”，无电时，应及时更换电池，以确保测量准确度。
二、数字绝缘电阻测试仪工作参数产品类型：高压绝缘测试仪接口：接线端子液晶显示：液晶显示状态指示灯：有电源：DC12V: 碱性电池(LR14)x 8节尺寸：152*205*94mm重量：2000g工作温度：0℃-40℃工作湿度：相对湿度85% 或更少些三、功能介绍及使用方法1、TRAC-LOK模式1）TRAC模式：按下测试开关后可进行测量，需要连续测量时，使用本模式，如图1所示。
图12）LOK模式：按下测试开关后可测量一次，停止输出后自动放电，此功能可延长电池寿命。
如图2、图3所示。
图2 图3（2）背光功能 背光功能便于在昏暗处使用，易于读取数据。
如图4将功能开关调节至“OFF ”以外的位臵后按下BACK LIGHT 键,背光灯将持续40秒后自动熄灭。
图42、测试前准备工作（1）电池电压测试1）将功能转化开关调至除“OFF ”外的任意位臵均可以进行电压检测，但必须确保被测回路断路。
共立3125中文使用说明书
● 测试前，使用高压电流仪确认被测回路中无电荷。 ● 必须戴上高压绝缘手套。 ● 绝缘电阻量程时，按测试开关后测试线头部和被测回路中产生高压电，请注意避免触摸。 ● 电池盖打开时，请不要进行测量。 ● 打雷时，请不要进行测量。
注意 显示带电线路警告或蜂鸣器发出警告声时，即使按下测试开关也不能进行测量。 使用本仪器可检查电气设备或电路的绝缘状况。测量时，请确认施加于被测回路的电压是否良好。 （注意） * 由于被测物不同，其绝缘电阻值可能不稳定，而可能造成显示的电阻值也不稳定。
电池电压在操作电压下限以下，不能保证精确度。更换方法请参考 8 章。 5-2 连接测试线
将测试线稳固插入仪器端口，测试线（红色）连接到测试端口，接地线（黑色）连接到接地端口和保护线（绿色）连接到保护 端口。
危险 ● 绝缘测量量程时按下测试开关后，测试线产生高压电，若碰触可能导致触电事故。
-3-
6. 测量
5000V
0.0～99.9MΩ 100～999MΩ 1.00～9.99GΩ 10.0～99.9GΩ 100～1000GΩ
DC 5000V +20%，-0% 5MΩ 负荷时 1mA—1.2mA
30～600V(分辨率 10V): ±10%rdg±10dgt
此模式适用于确认被测物中充电电荷的放电状态。测量时，将监视器中显示的测量电压值做为标准使用。请注意外部施加交流电压
●精确度保证温湿度范围: 23ºC±5ºC/相对湿度 85%以下（无结露）
●操作温度与湿度范围: 0ºC-40ºC /相对湿度 85% 以下（无结露）
●存储温度与湿度范围: -20ºC-60ºC /相对湿度 75% 以下（无结露）
●过载保护: 绝缘抵抗范围: AC1200V/10 秒。
ar3125数字兆欧表使用方法
ar3125数字兆欧表使用方法AR3125数字兆欧表是一种常用的电气测量仪器，它被广泛应用于电力系统、电厂、电力设备维护和检修等领域。
下面将介绍AR3125数字兆欧表的使用方法，包括测量原理、操作流程、注意事项等内容。
一、AR3125数字兆欧表的工作原理AR3125数字兆欧表通过测量绝缘电阻来判断电气设备的绝缘状态。
绝缘电阻是指电气设备表面和内部电气部件之间的电阻，它反映了设备的绝缘质量。
当设备的绝缘破损或老化时，绝缘电阻会降低，从而引发安全隐患。
AR3125数字兆欧表利用高精度电流源和高阻抗测量电路，能够准确地测量绝缘电阻。
二、AR3125数字兆欧表的操作流程1.准备工作：确认待测设备已停电，并接地良好。
确保测试用的电源电压正常，并检查测量电极的状态，保证电极表面干净。
2.连接测量电极：将测量电极连接到待测设备上，确保电极和设备表面良好接触。
一般情况下，使用四线法进行测量，即两根电极作为电源极，另外两根电极作为测量极。
3.设置参数：打开AR3125数字兆欧表，根据待测设备的额定电压和绝缘电阻范围，选择相应的测量参数。
例如，如果待测设备额定电压为1000V，绝缘电阻范围为100兆欧姆，那么应该将测量参数设置为1000V和100兆欧姆。
4.开始测量：按下开始键，AR3125数字兆欧表会开始施加测量电压，并测量绝缘电阻的大小。
等待一段时间后，AR3125数字兆欧表会显示出绝缘电阻的数值。
5.结果判读：根据显示结果来判断设备的绝缘状态。
通常情况下，当测量值大于设备的绝缘电阻要求时，设备的绝缘状态良好；反之，如果测量值小于要求，则表示设备的绝缘存在问题。
三、AR3125数字兆欧表的注意事项1.测量前应确保待测设备已停电，并接地良好，以免产生电击或其他安全隐患。
2.使用前应先检查测量电极的状态，确保电极表面干净，接触良好，以免影响测量精度。
3.在进行测量时，应按照设备的额定电压和绝缘电阻范围，选择合适的测量参数。
日本共立KYORITSU 3125 数字式高压兆欧表操作说明书
日本共立KYORITSU 3125 数字式高压兆欧表操作说明书KYORITSU 3125数字式高压兆欧表安全警告KYORITSU 3125数字式高压兆欧表的设计、制造和检测均达到IEC61010安全标准（电子类测量产品安全要求），本说明书包括确保仪器的安全使用及保证仪器的安全状态，使用者所必须遵守的警告和安全条例。
使用前请先阅读以下说明。
KYORITSU 3125数字式高压兆欧表警告● 使用前，通读并理解说明书中的操作指南。
● 请将说明书随身保存以确保可随时参阅。
● 必须按指示使用仪器。
● 理解并遵守安全操作指示。
KYORITSU 3125数字式高压兆欧表必须严格遵守上述操作说明。
如不遵守，测量时可能会导致人身伤害和仪器毁坏本仪器上的标志意思是指为了安全操作本仪器，请使用者参照使用手册的相关部分操作。
危险表示操作不当会导致严重或致命的伤害。
警告表示操作不当存在导致严重或致命的伤害的可能性。
注意表示操作不当有可能会导致人身伤害或仪器毁坏。
KYORITSU 3125数字式高压兆欧表危险● 请勿在AC/DC600V以上的电路中测量。
● 请勿在易燃场所测试，火花可能会引起爆炸。
● 请勿在仪器表面潮湿或操作者手潮湿时操作。
● 测试电压时，注意避免金属部分与测试导线短路，有可能导致人身伤害事故。
● 测量时不要超过量程允许的最大范围。
● 测试线连接在仪器上时，请不要按下测试开关。
● 测量时请勿打开电池盖。
● 绝缘测量时，不可触摸被测回路。
可能导致触电事故。
KYORITSU 3125数字式高压兆欧表警告● 若仪器出现异常请停止使用。
例如：仪器破损或裸露出金属部分。
● 测试导线连接被测回路时，不要旋转功能选择开关。
● 请勿对仪器安装替代部件或进行任何未授权的改造，维修时仪器返回共立产品中国办事处。
● 仪器在潮湿状态下请勿更换电池。
● 确定所有测试导线与仪表的测试端口连接牢固。
● 打开电池盖时，确保仪器已关机。
KYORITSU 3125数字式高压兆欧表注意● 测量前，确认量程开关切换至适当的位置。
兆欧表使用方法及读数
兆欧表使用方法及读数1、工具：兆欧表2、测量前必须将被测设备电源切断，并对地短路放电。
决不能让设备带电进行测量，以保证人身和设备的安全。
对可能感应出高压电的设备，必须消除这种可能性后，才能进行测量。
3、被测物表面要清洁，减少接触电阻，确保测量结果的正确性。
4、测量前应将兆欧表进行一次开路和短路试验，检查兆欧表是否良好。
即在兆欧表未接上被测物之前．摇动手柄使发电机达到额定转速(120rmin)，观察指针是否指在标尺的“∞”位置。
5、将接线柱“线(L)和地(E)”短接，缓慢摇动手柄，观察指针是否指在标尺的“0”位。
如指针不能指到该指的位置，表明兆欧表有故障，应检修后再用。
6、兆欧表使用时应放在平稳、牢固的地方，且远离大的外电流导体和外磁场。
7、摇测时将兆欧表置于水平位置，摇把转动时其端钮间不许短路。
摇动手柄应由慢渐快，若发现指针指零说明被测绝缘物可能发生了短路，这时就不能继续摇动手柄．以防表内线圈发热损坏。
8、读数完毕，将被测设备放电。
放电方法是将测量时使用的地线从兆欧表上取下来与被测设备短接一下即可(不是兆欧表放电)。
9、禁止在雷电时或高压设备附近测绝缘电阻，只能在设备不带电，也没有感应电的情况下测量。
10、摇测过程中，被测设备上不能有人工作。
11、兆欧表线不能绞在一起，要分开。
12、兆欧表未停止转动之前或被测设备未放电之前．严禁用手触及。
拆线时，也不要触及引线的金属部分。
13、测量结束时，对于大电容设备要放电。
14、兆欧表接线柱引出的测量软线绝缘应良好，两根导线之间和导线与地之间应保持适当距离，以免影响测量精度。
15、为了防止被测设备表面泄漏电阻，使用兆欧表时，应将被测设备的中间层(如电缆壳芯之间的内层绝缘物)接于保护环。
16、要定期校验其准确度。
3125高压兆欧表使用技巧
3125高压兆欧表使用技巧
3125高压兆欧表是一种用于测试高电压设备绝缘电阻的仪器，
以下是使用技巧：
1. 选择适当的测试电压：根据被测试设备的额定电压和标准要
求选择合适的测试电压，一般来说测试电压应该是被测试设备额定电压的两倍以上。
2. 连接测试电缆：将测试电缆一端连接到仪器的测试端口，另
一端连接到被测试设备的绝缘接地端。
3. 开始测试：按下仪器上的测试按钮，等待测试结果显示。
测
试过程中应注意观察仪器的指示灯和警报，如发现异常及时停止测试。
4. 记录测试结果：测试完成后应记录测试结果，包括测试电压、测试时间和测试值等信息。
5. 维护仪器：定期检查仪器的电缆和连接器是否正常，保持仪
器干燥和清洁，防止仪器受到湿度和污染的影响。
需要注意的是，高压兆欧表属于高压仪器，使用前应仔细阅读说明书，确保操作安全。
- 1 -。
数字式兆欧表使用方法
数字式兆欧表的介绍及使用方法一、仪器面板介绍1、线路端钮接线柱“L”：由高压电缆引至被测试品处，例如接至发电机组、变压器等。
2、屏蔽端钮接线柱“G”接至设备屏蔽段，保护端处。
3、接地端钮接线柱“E”：接至被测物的地端，例如设备外壳，变压器铁芯等。
4、充电：充电器专用插孔。
5、绝缘电阻显示屏。
6、电源总开关。
7、项目建：用语常规、吸收比、极化指数和快速点测四种测试方式的选择。
8、电压建：1）用于500V、1000V、2500V、5000V四种输出高压的选择；2）测试中显示吸收比、极化指数和1分钟到10分钟的电阻值。
9、启动键：按下启动测试。
10、停止键：按下停止测试、关闭高压。
二、使用面板及操作1、使用前检查、准备及接线（1）检查1）标签、合格证是否完善，并在有效期内；2）外观完好；3）检查测试线完好。
（2）准备及接线1）使用前，先将总电源开关调至“关”位置。
被测试品应停电，并经人工放电，确人无电压后，方可进行接线。
2）L端钮：接至被测设备；G端钮：接至屏蔽部件；E端钮：接至被测设备的接地端。
注：高压线一端为三根红绿黑引出线，测试时分别接仪表面板上的三端子：红—L，绿—G，黑—E。
注意必须检查接地线的可靠性。
（3）使用1）开机：按住红色电源开关，显示屏显示公司名称后放开，如果按的时间太长（>3s），仪器会自动关闭（如果电池电量比较低，则按的时间要长点，联系的开关机，中间间隔要大于20s，否侧无法正常开机）。
2）项目电压选择：根据实际情况选择。
本厂常用测试为转子绕组绝缘测试、定子绕组绝缘测试、变压器绕组绝缘测试。
①转子绕组绝缘测试：常规、500V②定子绕组绝缘测试：吸收比、2500V③变压器绕组绝缘测试：吸收比、2500V3）启动测试：按下启动建启动测试，测试时间达到后，记录测试数据。
可通过按电压建查看吸收比、15s和60s的电阻值。
4）停止测试：按下停止键停止测试，高压关闭。
5）关机：按住红色电源开关，有声音提示，声音消失后，放开电源键即可。
兆欧表实用操作手册
兆欧表实用操作手册兆欧表俗称摇表，它的刻度是以兆欧（MΩ）为单位的。
它是电工常用的一种测量仪表，主要用来检查电气设备、家用电器或电气线路对地及相间的绝缘电阻，以保证这些设备、电器和线路工作在正常状态，避免发生触电伤亡及设备损坏等事故。
数字兆欧表工作原理为由机内电池作为电源经DC/DC变换产生的直流高压由E极出经被测试品到达L极，从而产生一个从E到L极的电流，经过I/V变换经除法器完成运算直接将被测的绝缘电阻值由LCD 显示出来。
一、使用前准备第一步：检查兆欧表是否能正常工作，将兆欧表水平放置。
第二步：空摇兆欧表手柄，指针应该指到无穷大（最左边）处。
第三步：使L 和E 两接线桩输出线瞬时短接，再慢慢摇动手柄，指针应迅速指零（最右边）。
操作步骤：1、首先选用与被测元件电压等级相适应的摇表，对于５００V及以下的线路或电气设备，应使用５００V或１０００V的摇表。
对于５００V以上的线路或电气设备，应使用１０００V或２５００V的摇表。
2、用摇表测试高压设备的绝缘时，应由两人进行。
3、测量前必须将被测线路或电气设备的电源全部断开，即不允许带电测绝缘电阻。
并且要查明线路或电气设备上无人工作后方可进行。
4、摇表使用的表线必须是绝缘线，且不宜采用双股绞合绝缘线，其表线的端部应有绝缘护套；摇表的线路端子“L”应接设备的被测相，接地端子“E”应接设备外壳及设备的非被测相，屏蔽端子“G”应接到保护环或电缆绝缘护层上，以减小绝缘表面泄漏电流对测量造成的误差。
5‘’测量前应对摇表进行开路校检。
摇表“L”端与“E”端空载时摇动摇表，其指针应指向“∞”；摇表“L”端与“E”端短接时，摇动摇表其指针应指向“０”。
说明摇表功能良好，可以使用。
6、测试前必须将被试线路或电气设备接地放电。
测试线路时，必须取得对方允许后方可进行。
7、测量时，摇动摇表手柄的速度要均匀１２０r／min为宜；保持稳定转速１min后，取读数，以便躲开吸收电流的影响。
兆欧表和钳形电流表的使用
兆欧表和钳形电流表的使用方法
作者：郝润峰
3125兆欧表 3125兆欧表
测量电压等级： 500V 、1000V、 1000V、 2500V 、5000V。 5000V。 测量电压量程： 30~600V AC/DC (50/60Hz) 能显示的参数： 测量电阻，测量电压， 放电电压，测量时间。
测量方法
数字式钳形电流表
用于测量正在运行的电气 线路的电流大小 1000A有效值 1000A有效值 钳口直径:33mm 钳口直径:33mm 使用安全，无金属（铁圈） 外露
使用方法
1、选择合适的量程，先选大，后选小量程 或看铭牌值估算。 2、当使用最小量程测量，其读数还不明显 时，可将被测导线绕几匝，匝数要以钳口 中央的匝数为准，则读数＝指示值 / 匝数 3、测量时，应使被测导线处在钳口的中央， 并使钳口闭合紧密，以减少误差。
校表方法
1、测量前将测量线插入兆欧表的正确位置。 2、将兆欧表选择在需要的档位。 ， 3、旋转测量旋钮，将兆欧表的导线进行一次 开路和短路试验。 开路时兆欧表显示OL为无穷大， 开路时兆欧表显示OL为无穷大， 短路时应显示0 短路时应显示0 M ，证明兆欧表良好。
高压兆欧表说明书
高压兆欧表说明书由于输入输出端子、测试柱等均有也许带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！安全规定请阅读下列安全注意事项，以免人身伤害，为了避免也许发生的危险，只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害使用适当的电源线。
只可使用专用并且符合规格的电源线。
对的地连接和断开。
当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
注意所有终端的额定值。
为了防止火灾或电击危险，请注意所有额定值和标记。
在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。
使用适当的保险丝。
只可使用符合规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。
有电时，请勿触摸裸露的接点和部位。
请勿在潮湿环境下操作。
请勿在易爆环境中操作。
－安全术语警告：警告字句指出也许导致人身伤亡的状况或做法。
目录第一章概述 (6)第二章介绍 (6)一、特性 (6)二、技术指标......................... . (8)三、仪表结构............................ . (9)四、仪表原理... . (10)第三章使用方法 (11)一、准备工作 (11)二、开始测试 ............................ ... (12)三、调阅测试结果 (14)四、屏蔽端使用方法 (14)五、电池充电 (15)第一章概述随着我国电力工业的快速发展，电气设备防止性实验是保障电力系统安全运营和维护工作中的一个重要环节。
绝缘诊断是检测电气设备绝缘缺陷或故障的重要手段。
绝缘电阻测试仪（兆欧表）是测量绝缘电阻的专用仪表。
1990年5月批准实行的JJG662-89《绝缘电阻表（兆欧表）》已把它作为强制检定的仪表之一。
目前，电气设备（如变压器、发电机等）朝着大容量化、高电压化、结构多样化及密封化的趋势发展。
这就需要绝缘电阻测试仪自身具有容量大、抗干扰能力强、测量指标多样化、测量结果准确、测量过程简朴并迅速、便于携带等特点。
日本共立KYORITSU 3125 数字式高压兆欧表操作说明书
日本共立KYORITSU 3125 数字式高压兆欧表操作说明书KYORITSU 3125数字式高压兆欧表安全警告KYORITSU 3125数字式高压兆欧表的设计、制造和检测均达到IEC61010安全标准（电子类测量产品安全要求），本说明书包括确保仪器的安全使用及保证仪器的安全状态，使用者所必须遵守的警告和安全条例。
使用前请先阅读以下说明。
KYORITSU 3125数字式高压兆欧表警告● 使用前，通读并理解说明书中的操作指南。
● 请将说明书随身保存以确保可随时参阅。
● 必须按指示使用仪器。
● 理解并遵守安全操作指示。
KYORITSU 3125数字式高压兆欧表必须严格遵守上述操作说明。
如不遵守，测量时可能会导致人身伤害和仪器毁坏本仪器上的标志意思是指为了安全操作本仪器，请使用者参照使用手册的相关部分操作。
危险表示操作不当会导致严重或致命的伤害。
警告表示操作不当存在导致严重或致命的伤害的可能性。
注意表示操作不当有可能会导致人身伤害或仪器毁坏。
KYORITSU 3125数字式高压兆欧表危险● 请勿在AC/DC600V以上的电路中测量。
● 请勿在易燃场所测试，火花可能会引起爆炸。
● 请勿在仪器表面潮湿或操作者手潮湿时操作。
● 测试电压时，注意避免金属部分与测试导线短路，有可能导致人身伤害事故。
● 测量时不要超过量程允许的最大范围。
● 测试线连接在仪器上时，请不要按下测试开关。
● 测量时请勿打开电池盖。
● 绝缘测量时，不可触摸被测回路。
可能导致触电事故。
KYORITSU 3125数字式高压兆欧表警告● 若仪器出现异常请停止使用。
例如：仪器破损或裸露出金属部分。
● 测试导线连接被测回路时，不要旋转功能选择开关。
● 请勿对仪器安装替代部件或进行任何未授权的改造，维修时仪器返回共立产品中国办事处。
● 仪器在潮湿状态下请勿更换电池。
● 确定所有测试导线与仪表的测试端口连接牢固。
● 打开电池盖时，确保仪器已关机。
KYORITSU 3125数字式高压兆欧表注意● 测量前，确认量程开关切换至适当的位置。
高压兆欧表说明书
高压兆欧表使用说明书型号日本共立3124目录1.安全警告 (1)2.特点 (1)3.规格 (2)4.仪器面板 (3)5.测试准备 (3)6.操作须知 (4)7.电池充电 (5)8.更换电池 (6)9.表盖的清洁 (6)10.镍镉电池的储藏 (6)11.记录器的连接 (6)1、安全警告●本操作手册包含了警告及安全规程，用户必须遵守此规程，以确保操作安全及仪器安全，因此在使用本仪器前请先概略的完全的阅读本手册。
●意味着用户必须参考手册中的相关章节，确保操作安全。
●特别注意的是，本手册中的WARNINGS及CAUTIONS，WARNINGS表示警告避免触电，而CAUTION表示注意避免损坏仪器。
1、绝缘测试只是用来测试已断电的电路或装置，不要在有电的电路中测试。
2、总是要确保待测电路或装置必须是不带电的。
在绝缘测试前，确认你可以清楚的看到电路或装置已断开。
在未确认电路已经断电时必要做任何测试。
3、如果你不确定怎样使用高压绝缘测试器，先与待测设备的制造商讨论。
有些设备可能装置了灵敏的电子元件，可能在直流高电压测试下造成损坏。
与制造商讨论可避免设备损坏的预防措施。
4、本绝缘测试器能产生10KV的直流高电压。
在绝缘测试中，不要接触导线或设备。
不要企图用本仪器去刺激或惊吓别人。
作弄和愚弄他人可能触电造成心脏颤动。
5、在测试时不要打开电池盒盖。
6、注意经常检查你的仪器，在每次使用前，测试导线以及其它附件是否有损坏或异常。
如果有任何异常情况存在（如：测试导线破损、机壳裂缝、显示屏幕不能读取等），不要尝试进行任何测试。
7、在做测试时不要让你自己成为接地的通路。
不要接触暴露的金属管、插头、固定设备等，它们可能会成为接地电位。
保持你的身体与大地隔绝，用干燥衣服、绝缘鞋、绝缘毯或其它保证绝缘的物质。
8、为避免触电，在工作电压高于40VDC或20VAC时请使用警告标志。
上述电压可造成触电危险。
9、在连接探针和测试导线前，先确认已设置功能选择钮位于OFF的位置，测试键并没有被压下在锁定位置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
日本共立KYORITSU 3125 数字式高压兆欧表操作说明书KYORITSU 3125数字式高压兆欧表安全警告KYORITSU 3125数字式高压兆欧表的设计、制造和检测均达到IEC61010安全标准（电子类测量产品安全要求），本说明书包括确保仪器的安全使用及保证仪器的安全状态，使用者所必须遵守的警告和安全条例。
使用前请先阅读以下说明。
KYORITSU 3125数字式高压兆欧表警告● 使用前，通读并理解说明书中的操作指南。
● 请将说明书随身保存以确保可随时参阅。
● 必须按指示使用仪器。
● 理解并遵守安全操作指示。
KYORITSU 3125数字式高压兆欧表必须严格遵守上述操作说明。
如不遵守，测量时可能会导致人身伤害和仪器毁坏本仪器上的标志意思是指为了安全操作本仪器，请使用者参照使用手册的相关部分操作。
危险表示操作不当会导致严重或致命的伤害。
警告表示操作不当存在导致严重或致命的伤害的可能性。
注意表示操作不当有可能会导致人身伤害或仪器毁坏。
KYORITSU 3125数字式高压兆欧表危险● 请勿在AC/DC600V以上的电路中测量。
● 请勿在易燃场所测试，火花可能会引起爆炸。
● 请勿在仪器表面潮湿或操作者手潮湿时操作。
● 测试电压时，注意避免金属部分与测试导线短路，有可能导致人身伤害事故。
● 测量时不要超过量程允许的最大范围。
● 测试线连接在仪器上时，请不要按下测试开关。
● 测量时请勿打开电池盖。
● 绝缘测量时，不可触摸被测回路。
可能导致触电事故。
KYORITSU 3125数字式高压兆欧表警告● 若仪器出现异常请停止使用。
例如：仪器破损或裸露出金属部分。
● 测试导线连接被测回路时，不要旋转功能选择开关。
● 请勿对仪器安装替代部件或进行任何未授权的改造，维修时仪器返回共立产品中国办事处。
● 仪器在潮湿状态下请勿更换电池。
● 确定所有测试导线与仪表的测试端口连接牢固。
● 打开电池盖时，确保仪器已关机。
KYORITSU 3125数字式高压兆欧表注意● 测量前，确认量程开关切换至适当的位置。
● 使用完毕后，将测量选择钮置于“OFF”位置，若长时间不使用，请将电池取出后存放。
● 请勿在高温、潮湿。
有结露可能的场所及阳光直射下长时间放置。
● 请使用湿布或清洁剂来清洁仪器外壳，请勿使用研磨剂或溶剂。
● 仪器潮湿时，请先干燥后存储。
KYORITSU 3125数字式高压兆欧表特点MODEL3125是由电子控制的4个量程测量绝缘电阻的高压绝缘电阻计。
● 设计达到以下安全标准：IEC 61010-1(CAT.III 600V 污染度2)IEC 61010-031(手持式探针要求标准)● 自动放电功能：测试电容性负荷的绝缘电阻时，测量后自动释放充电电荷。
放电状态可在电压模式中确认。
● 背光功能便于在阴暗光线或夜间工作。
● 条形图显示测量结果。
● 带电线路警告标志和蜂鸣警告。
● 自动关机功能：为避免忘记关机造成的电池浪费，测量后10分钟无操作时仪器将自动关机。
● 设定测试时间功能：在指定时间里自动执行测量。
● PI测量（极化指数测量）：在任意两点时间里，根据设定自动测量电阻比率。
KYORITSU 3125数字式高压兆欧表技术规格KYORITSU 3125数字式高压兆欧表应用标准IEC 61010-1 CAT.III 600V 污染度2CAT.I 5000V 污染度2IEC 61010-031 （手持式探针要求标准）IEC 61326-1 EMC标准电压监视器（绝缘电阻量程）30～600V(分辨率10V): ±10%rdg±10dgt此模式适用于确认被测物中充电电荷的放电状态。
测量时，将监视器中显示的测量电压值做为标准使用。
请注意外部施加交流电压时显示的数据并非正确值。
IEC 60529 IP40● 测量范围和精确度(温度/湿度: 23±5ºC,45～75％RH)●工作方: 式双集成电路●显示: 液晶显示最大999计数(1TΩ时显示1000计数)AC.V量程：最大630点条形图：最大36点●低电池警告: 电池图(4格)●超量程指示: “OL”标记（绝缘电阻量程）“Hi”标记（电压量程）●自动量程: 较高的范围: 1000计数较低的范围: 80计数(仅绝缘阻抗量程)●采样率: 约0.5--5次/秒。
●自动关机功能: 操作后10分钟自动关机（消耗电流约1μA）●使用环境条件: 海拔2000m以下●精确度保证温湿度范围: 23ºC±5ºC/相对湿度85%以下（无结露）●操作温度与湿度范围: 0ºC-40ºC /相对湿度85% 以下（无结露）●存储温度与湿度范围: -20ºC-60ºC /相对湿度75% 以下（无结露）●过载保护: 绝缘抵抗范围: AC1200V/10秒。
电压范围: AC720V/10秒。
●耐电压: AC8320V(50/60Hz)/5秒 (电路与外箱间)●绝缘阻抗: ≥1000MΩ/ DC 1000V (电路与外箱间)●尺寸: 152（L）×205（W）×94（D）mm●重量: 1.8kg（含电池）●电源: DC12V: 碱性电池(LR14) × 8节，电流消耗: 约1A(最大) （平时约25mA）●测量时间: 约10小时/电池电压：9.0V: 绝缘电阻5000V量程100 MΩ时●附件: 测试线组合M-7164（M-7165、7166、7167）碱性电池(LR41) x 8节，使用说明书，携带箱M-9124●可选件: 钩子M-8019，适配器 M-8302，鳄口夹测试线M-7168KYORITSU 3125数字式高压兆欧表1 液晶屏显示2 量程选择开关3 测试按钮4 背光按钮5 定时器按钮6 ▲按钮7 ▼按钮 8 端口9 接地端口 10 保护端口11 测试线(红) 12 接地线(黑)13 保护线(绿色)KYORITSU 3125数字式高压兆欧表LCD显示1 绝缘电阻2 条形图3 电压4 电池标志5 低电量警告6 定时器显示7 定时器标记 8 定时器1标记9 定时器2标记 10 PI标记11 直流 12 交流13 负显示 14 单位KYORITSU 3125数字式高压兆欧表测量前的准备KYORITSU 3125数字式高压兆欧表检查电池电压(1) 量程范围开关切换至“OFF”外的任何位置。
.(2) 显示屏左上的电池标记为时,表示电池量剩余不多，请更换新电池后继续测量。
此状态中并不影响精确度。
电池标记为时, 电池电压在操作电压下限以下，不能保证精确度。
更换方法请参考8章。
KYORITSU 3125数字式高压兆欧表连接测试线将测试线稳固插入仪器端口，测试线（红色）连接到测试端口，接地线（黑色）连接到接地端口和保护线（绿色）连接到保护端口。
KYORITSU 3125数字式高压兆欧表危险● 绝缘测量量程时按下测试开关后，测试线产生高压电，若碰触可能导致触电事故KYORITSU 3125数字式高压兆欧表测量6-1 断电确认（电压测量）危险为避免触电事故，请勿在对地电压AC/DC大于600V的回路中测量。
即使线间电压在600V以下，对地电压高于600V也不能测量。
测量大电流电力线的电压时，必须在断路器的次级回路中测量，否则可能导致人身伤害事故。
电压测量时请注意避免测试线金属部分和回路的短路，可能导致触电事故。
电池盖打开时，请不要进行测量。
将电压量程开关设置到“AC.V”位置可测量电压。
测量时，无须按测试按钮。
仪器装备有AC/DC自检电路，测量直流电压。
直流电压测量中，测试线（红）为正电压时，显示“+”标志。
必须关闭断路器。
(1) 接地线（黑）连接被测回路的接地端，测试线（红）连接测试端口。
(2) 确认液晶屏上电压显示为“0V”。
若不是“0V”标志，则被测回路中存在电压。
请再次检查被测回路中的断路器是否关闭。
KYORITSU 3125数字式高压兆欧表绝缘电阻测量危险● 测试前，使用高压电流仪确认被测回路中无电荷。
● 必须戴上高压绝缘手套。
● 绝缘电阻量程时，按测试开关后测试线头部和被测回路中产生高压电，请注意避免触摸。
● 电池盖打开时，请不要进行测量。
● 打雷时，请不要进行测量。
KYORITSU 3125 数字式高压兆欧表注意显示带电线路警告或蜂鸣器发出警告声时，即使按下测试开关也不能进行测量。
使用本仪器可检查电气设备或电路的绝缘状况。
测量时，请确认施加于被测回路的电压是否良好。
（注意）* 由于被测物不同，其绝缘电阻值可能不稳定，而可能造成显示的电阻值也不稳定。
* 绝缘阻抗测试期间可能发出哔哔声，并非故障。
* 测量电容的负需花时间。
* 绝缘电阻测量时，测试端口电压从接地端正极(+)到测试端负极(-)输出。
测量时，接地测试线连接接地端，一般来说，对地的绝缘测量、被测物一端接地时，接地端连接正极（+）的方法所测得的电阻值较小，最适用于检测绝缘不良现象。
(1) 确认被测回路电压良好，将量程开关切换到需要的绝缘电阻范围。
(2) 接地线(黑)连接回路接地端。
(3) 测试线(红)头部接触被测电路，按下测试按钮。
测量中，间歇地发出蜂鸣声音（500V除外）。
(4) LCD显示测量值。
测量后显示值固定不变。
KYORITSU 3125数字式高压兆欧表注意：必须关闭断路器。
(5) KYORITSU 3125数字式高压兆欧表配备自动放电功能。
测量完成后，请勿取下测试线，放开测试开关，让KYORITSU 3125 数字式高压兆欧表自动释放测试时产生的电压。
此时，请确认电压监视器上的显示是“0V”。
危险* 测试以后请勿立刻触摸电路。
存储的电荷可能导致触电事故。
* 请勿立刻取下测试线，必须等放电完成后再碰触被测回路。
<自动放电功能>`是测量完成后自动释放充电电荷的功能。
放电状态可在电压监视器中确认。
放电完成前，移开测试线2秒以上，可解除放电功能。
KYORITSU 3125数字式高压兆欧表切换到“OFF”位置，取下测试线。
（注意）“OFF”以外的量程，不测量时仍需消耗25mA的电流(自动关机约1μA)。
不使用仪器时，请切换到“OFF”位置。
（自动关机功能请参考6-9）绝缘电阻的测量原理电阻（绝缘电阻）上施加一定高电压，获得流动电流值后可计算电阻值。
电阻值 = 电压 / 电流KYORITSU 3125数字式高压兆欧表连续测量需连续进行绝缘电阻测量时，按下测试键并向右旋转，可锁定测试键进行连续测量。
测试完成后，将测试键象左旋转恢复到原来位置。
危险测量时测试线头部产生高压电，请注意避免触电。
KYORITSU 3125数字式高压兆欧表定时器测量功能可自动进行设定时间里的测量。
