湿式报警阀工作原理及结构图
湿式报警阀的工作原理报湿式报警阀工作原理图
湿式报警阀的工作原理报湿式报警阀工作原理图报警阀是自动喷水灭火系统中接通或切断水源，并启动报警器的装置。
在自动喷水灭火系统中，报警阀是至关重要的组件，其作用有三：接通或切断水源、输出报警信号和防止水流倒回供水源，以及通过报警阀可以对系统的供水装置和报警装置进行检验。
报警阀根据系统的不同分为湿式报警阀、干式报警阀和雨淋阀。
湿式报警阀的工作原理是依靠管网系统侧水压的降低或升高启闭阀瓣。
在伺应状态下，供水压力稍有波动时，旁路平衡管的作用使阀瓣上下水压平衡，而阀瓣上承压面大于下承压面，阀瓣不会打开发生误报警。
当发生火灾有喷有爆破造成管网系统侧水压下降时，供水侧和系统侧产生的压差就会将阀瓣打开向打开的喷头连续供水灭火。
湿式报警阀报警口与延迟器之间的控制球阀伺应状态必须保持全开并锁紧，而试报警控制球阀必须关闭。
需要进行试报警时：拆卸报警口与延迟器之间控制球阀的锁紧装置并将其关闭。
此时打开试报警控制球阀即可进行报警试验。
试验后立即将两个控制球阀恢复至原来状态。
报警阀是自动喷水灭火系统中接通或切断水源，并启动报警器的装置。
在自动喷水灭火系统中，报警阀是至关重要的组件，其作用有三：接通或切断水源、输出报警信号和防止水流倒回供水源，以及通过报警阀可以对系统的供水装置和报警装置进行检验。
报警阀根据系统的不同分为湿式报警阀、干式报警阀和雨淋阀。
1.湿式报警阀用于湿式喷水灭火系统。
它的主要功能是：当喷头开启时，湿式阀能自动打开，并使水流入水力警铃发出报警信号。
2.干式报警阀用于干式喷水灭火系统。
它的阀瓣将阀门分成两部分，出口侧与系统管路和喷头相连，内充压缩空气，进口侧与水源相连。
干式阀利用两侧气压和水压作用在阀瓣上的力矩差控制阀瓣的封闭和开启，一般可分为差动型干式报警阀和封闭型干式报警阀两种。
3.雨淋阀用于雨淋喷水灭火系统、预作用喷水灭火系统、水幕系统和水喷雾灭系统。
这种阀的进口侧与水源相连，出口侧与系统管路和喷头相连，一般为空管，仅在预作用系统中充气。
湿式报警阀工作原理及结构图
湿 式 报 警 阀
1、说明：
ZSFZ湿式报警阀是只允许水单方向流入喷水灭火系统，并在规定的压力和流量下驱动配套部件报警的一种单向阀。它与水流指示器、压力开关、洒水喷头等组成的湿式自动喷水灭火系统是一种应用极为广泛的固定式灭火系统。该系统管网内常年充满一定压力的清水，长期处于伺应工作状态，当保护区域内某处发生火灾时，区域内环境温度升高，洒水喷头的热敏感元件(玻璃球)中的有机溶液发生热膨胀而产生很大的内压力，直到玻璃球外壳发生破碎，从而开启喷头喷水，并且自动启动整个系统，发出声光报警信号，以达到火灾报警及控制火灾、扑灭火灾之目的。
2、产品结构和工作原理
ห้องสมุดไป่ตู้
湿式报警阀工作流程图
湿式报警阀工作流程图湿式报警阀工作原理图1．ZSFZ系列湿式报警阀组：湿式报警阀是只允许水单方向流入喷淋系统并在规定流量下报警的一种单向阀。
它在系统中的作用为：接通或关断报警水流，喷头动作后报警水流将驱动水力警铃和压力开关报警；防止喷淋系统水倒流。
湿式报警阀组工作原理如图所示。
伺应状态工作状态2．湿式报警阀组工作原理：如上图所示，在伺应状态下，由于旁路管和补偿器在供水压力波动的情况下可使阀瓣上部水压大于其下部水压，同时在结构上阀瓣上承压面比下承压面面积大约15％，故可有效地防止因水压波动打开阀瓣而形成误报警。
当发生火灾使喷头动作喷水而造成系统侧水压下降，而旁路管的节流作用不能立即使系统侧压力与供水侧压力平衡，这个压力差就将阀瓣打开并向已开启的喷头连续供水，实施灭火，此为工作状态。
系统正常时试验阀常闭。
3．报警阀其它组件：3.1延迟器延迟器是容积式部件，它可以消除自动喷水灭火系统因水源压力波动和水流冲击造成误报警。
延迟器结构图如下功能特点1）最大工作压力：1.2MPa2）报警停止后，延迟器内水排空时间≤5min3）报警延迟时间5～90s4）当湿式报警阀因压力波动瞬时开放时，水首先进入延迟器，这时由于进入延迟器的水量很少，会很快经延迟器底部排水口排出，水就不会进入水力警铃或压力开关，从而起到防止误报警的作用。
3.2压力开关压力开关安装在延迟器上部，将水压信号变换成电讯号，从而实现电动报警或启动消防水泵。
压力开关结构图如下功能特点1）最大工作压力：1.2MPa2）最小动作压力：0.05MPa3）压力可调范围：0.025～0.125MPa，本压力开关一般调为0.05MPa 3.3水力警铃水力警铃是水流过湿式报警阀使之启动后，能发出声响的水力驱动式报警装置，适用于湿式、干式报警阀及雨淋阀系统中。
它安装在延迟器的上部。
当喷头开启时，系统侧排水口放水后5～90s内，水力警铃开始工作。
水力警铃结构图如下功能特点1）最大工作压力：1.2MPa2）驱动压力：≥0.05MPa3）警铃喷嘴进口压力为0.05MPa时，平均响度值不低于70dB（A）4）警铃喷嘴进口压力≥0.2MPa时，距铃3m外的响度平均值≥85dB（A）3.4补偿器安装在湿式报警阀阀体侧的一种辅助部件，其功能是最大限度地减少因水源压力波动或冲击而造成的误报警。

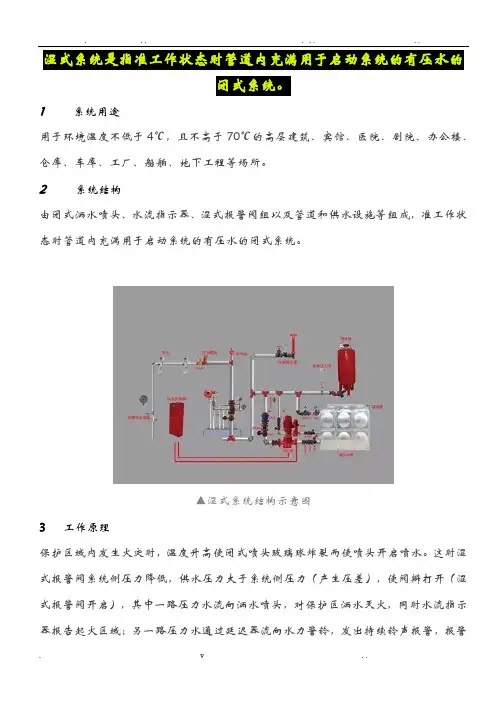

湿式报警系统
湿式系统是指准工作状态时管道内充满用于启动系统的有压水的闭式系统。
1系统用途用于环境温度不低于4℃，且不高于70℃的高层建筑、宾馆、医院、剧院、办公楼、仓库、车库、工厂、船舶、地下工程等场所。
2系统结构由闭式洒水喷头、水流指示器、湿式报警阀组以及管道和供水设施等组成，准工作状态时管道内充满用于启动系统的有压水的闭式系统。
▲湿式系统结构示意图3工作原理保护区域内发生火灾时，温度升高使闭式喷头玻璃球炸裂而使喷头开启喷水。
这时湿式报警阀系统侧压力降低，供水压力大于系统侧压力（产生压差），使阀瓣打开（湿式报警阀开启），其中一路压力水流向洒水喷头，对保护区洒水灭火，同时水流指示器报告起火区域；另一路压力水通过延迟器流向水力警铃，发出持续铃声报警，报警阀组或稳压泵的压力开关输出启动供水泵信号，完成系统启动。
系统启动后，由供水泵向开放的喷头供水，开放喷头按不低于设计规定的喷水强度均匀喷水，实施灭火。
4系统工作流程图5系统各部件构成及用途5.1湿式报警阀湿式报警阀是只允许水单方向流入喷水系统并在规定流量下报警的一种单向阀。
它在系统中的作用为：接通或关断报警水流，喷头动作后报警水流将驱动水力警铃和压力开关报警；防止水倒流。
▼湿式报警阀工作原理如图下图所示。
湿式报警阀组工作原理如图所示，在伺应状态下，由于旁路管和补偿器在供水压力波动的情况下可使阀瓣上部水压大于其下部水压，同时在结构上阀瓣上承压面比下承压面面积大约15％，故可有效地防止因水压波动打开阀瓣而形成误报警。
当发生火灾使喷头动作喷水而造成系统侧水压下降，而旁路管的节流作用不能立即使系统侧压力与供水侧压力平衡，这个压力差就将阀瓣打开并向已开启的喷头连续供水，实施灭火。
5.2延迟器延迟器是容积式部件，它可以消除自动喷水灭火系统因水源压力波动和水流冲击造成误报警。
功能特点1)最大工作压力：1.2MPa2)报警停止后，延迟器内水排空时间≤5min3)报警延迟时间5～90s4)当湿式报警阀因压力波动瞬时开放时，水首先进入延迟器，这时由于进入延迟器的水量很少，会很快经延迟器底部排水口排出，水就不会进入水力警铃或压力开关，从而起到防止误报警的作用。
湿式报警阀组
湿式报警阀组湿式报警阀组是一种用于火灾报警系统的关键组件。
它主要由水流报警阀、传感器和控制器组成，可实时监测水流状况并触发报警信号，保护人员和财产免受火灾的威胁。
本文将详细介绍湿式报警阀组的原理、结构、工作方式及其在火灾报警系统中的重要作用。
一、湿式报警阀组的原理湿式报警阀组基于火灾发生时的水流监测原理。
本质上，湿式报警阀组是一种在正常情况下关闭水流的阀门。
当火灾发生时，阀门打开，使水流通过并触发报警。
具体来说，湿式报警阀组由传感器和控制器两部分组成。
传感器负责监测水流情况，一旦传感器检测到水流，则会将信号传递给控制器。
控制器接收到信号后，会触发报警信号，并通知相关人员进行灭火和疏散。
二、湿式报警阀组的结构湿式报警阀组主要由以下几个部分组成：1. 水流报警阀：水流报警阀是湿式报警阀组的核心部件。
它通常安装在建筑物的供水管道上，用于控制水流的开关。
在正常情况下，阀门处于关闭状态，水流无法通过。
而在火灾发生时，水流报警阀会打开，允许水流通过，并触发报警。
2. 传感器：传感器负责监测水流情况。
一般而言，传感器会安装在水流报警阀附近的水管道中，以便及时感知水流。
一旦传感器检测到水流，它会发送信号给控制器，以便触发报警。
3. 控制器：控制器是湿式报警阀组的大脑，负责接收传感器的信号并触发报警。
控制器通常会将报警信号传递给相应的报警装置，如声光警报器，以便提醒人员注意火灾并进行及时处理。
三、湿式报警阀组的工作方式湿式报警阀组的工作方式如下：1. 正常工作状态：在正常情况下，湿式报警阀处于关闭状态，水流无法通过。
此时，传感器监测不到水流，控制器处于待机状态，没有触发任何报警。
2. 火灾报警状态：当火灾发生时，通常会产生大量烟雾和火灾灶热量。
这些烟雾和火灾灶热量会影响传感器。
传感器会感知到水流，并将信号传递给控制器。
控制器接收信号后，会触发报警信号并通知相关人员进行灭火和疏散。
四、湿式报警阀组在火灾报警系统中的作用湿式报警阀组在火灾报警系统中扮演着重要的角色。
湿式报警阀工作操作规范图
精心整理
湿式报警阀工作原理图
1．ZSFZ系列湿式报警阀组：
湿式报警阀是只允许水单方向流入喷淋系统并在规定流量下报警的一种单向阀。
它在系统中的作用为：接通或关断报警水流，喷头动作后报警水流将驱动水力警铃和压力开关报警；防止喷淋系统水倒流。
湿式报警阀组工作原理如图所示。
延迟器是容积式部件，它可以消除自动喷水灭火系统因水源压力波动和水流冲击造成误报警。
延迟器结构图如下
启动消防水泵。
压力开关结构图如下
功能特点
1）最大工作压力：1.2MPa
2）最小动作压力：0.05MPa
3）压力可调范围：0.025～0.125MPa，本压力开关一般调为0.05MPa
3.3水力警铃
水力警铃是水流过湿式报警阀使之启动后，能发出声响的水力驱动式报警装置，适用于湿式、干式报警阀及雨淋阀系统中。
它安装在延迟器的上部。
当喷头开启时，系统侧排水口放水后5～90s内，水力警铃开始工作。
3.4补偿器
安装在湿式报警阀阀体侧的一种辅助部件，其功能是最大限度地减少因水源压力波动或冲击而造成的误报警。
补偿器结构图如下
1 )
2 )
工作流程图。
湿式报警阀概述PPT课件
压信号变换成电信号，从而实现电动报警或启动消防水泵。 工作原理：当报警阀开启后，报警管道充水，压力开关中的微动开关的触点动
作，将水压信号变换成电信号，输出电信号至消控室，从而实现电动报警或启动消 防水泵，报警阀关闭后电触点断开。
发生火情时喷淋头喷水，管网内水带动指示器内叶轮，从而拨动微动开关线 路接通向消防主机发出反馈信号。应水平安装，且具有方向性。
.
10
二、湿式报警阀组的工作原理
试验阀
.
11
三、湿式报警阀组各部件作用
1、湿式报警阀 主要由阀体、座圈和阀瓣三部分组成，
整个阀体被阀瓣分成上、下两腔，上腔(系 统侧)与系统管网相通，下腔(供水侧)与水 源相通，在阀体中配有座圈，在座圈上，有 多个通往延迟器进水管的沟槽小孔。
当系统处于伺应状态时，座圈上的沟槽 小孔被阀瓣盖住封闭，通往水力警铃的报警 水道被封堵；当上、下压力差达到一定压差 数值，阀瓣才开启，水就从供水侧流向系统 侧，警铃报警，灭水系统喷水；
4
一、湿式报警阀组的组成
.
5
二、湿式报警阀组的工作原理
工作原理： 湿式报警阀装置处于伺应状态时，系统侧充满工作压力的水，当保护
区域内发生火警时，温度升高使闭式喷头玻璃球炸裂而自动喷水；系统侧压 力随之下降，在压差的作用下，阀瓣自动开启，供水侧的水流入系统侧对管 网进行补水，整个管网处于自动喷水灭火状态；同时，少部份水通过报警阀 座圈上的沟槽流向延迟器和水力警铃，在一定压力和流量的情况下，5～ 90s内水力警铃发出持续报警声响，压力开关动作，将压力信号转换成电信 号，并将信号传至消控主机报警或启动消防水泵；在闭式喷头喷水时，水流 指示器也随之动作，给消控主机发出火警信号，使系统控制终端及时发现火 灾发生的区域，从而达到自动喷水灭火和报警的目的。
湿式报警阀说明书-
一、概述1.定义：GB50084－2001《自动喷水灭火系统设计规范》定义：湿式系统wet pipe system 由闭式洒水喷头、水流指示器、湿式报警阀组以及管道和供水设施等组成，准工作状态时管道内充满用于启动系统的有压水的闭式系统。
2.应用范围：自动喷水灭火系统是目前世界上使用最普遍的一种固定灭火设备，主要应用于人员密集、不易疏散、外部增援灭火与救生较困难的性质重要或火灾危险性较大的场所。
湿式系统要求环境温度不低于4℃，且不高于70℃。
常用的场所有：工业及一般燃烧物资仓库、宾馆、商场、医院、剧院、办公楼、会议中心，特别适用于高层建筑和地下工程。
自动喷水灭火湿式系统不适用以下场所：*存有遇水发生爆炸或加速燃烧的物品的场所；*存有遇水发生剧烈化学反应或产生有毒有害物质的物品的场所；*存有洒水将导致喷溅或沸溢的液体的场所；*露天场所。
3.特点：*本系统使用环境温度4℃～70℃*本系统与其它自动喷水灭火系统系统比较，结构相对简单、实用、可靠。
*本系统具有安全可靠、灭火控火成功率高，使用期长，适用范围广、维修方便、成本低廉等优点。
4 . 认证：*本公司的产品通过ISO9001质量体系认证*本公司生产的自动喷水灭火系统湿式报警阀组满足GB5135.2－2003《自动喷水灭火系统第2部分：湿式报警阀、延迟器、水力警铃》*本公司生产的自动喷水灭火系统水流指示器满足GB5135.7-2003《自动喷水灭火系统第7部分：水流指示器》*本公司生产的自动喷水灭火系统闭式洒水喷头满足GB5135.1-2003 《自动喷水灭火系统第1部分：洒水喷头》*本公司生产的自动喷水灭火系统产品被评为“江苏名牌产品”二、系统结构及工作原理1.系统结构示意图如图2.1所示图2.1湿式系统结构示意图2系统各部件说明3系统动作原理：*伺应状态湿式报警系统由消防水箱或稳压泵、气压给水设备等稳压设施维持管道内充水压力，且无水通过阀瓣组件下游系统侧任何出口流出。
湿式报警阀工作原理及结构图
湿式报警阀1、说明:ZSFZ湿式报警阀就是只允许水单方向流入喷水灭火系统,并在规定得压力与流量下驱动配套部件报警得一种单向阀。
它与水流指示器、压力开关、洒水喷头等组成得湿式自动喷水灭火系统就是一种应用极为广精品文档,超值下载泛得固定式灭火系统。
该系统管网内常年充满一定压力得清水,长期处于伺应工作状态,当保护区域内某处发生火灾时,区域内环境温度升高,洒水喷头得热敏感元件(玻璃球)中得有机溶液发生热膨胀而产生很大得内压力,直到玻璃球外壳发生破碎,从而开启喷头喷水,并且自动启动整个系统,发出声光报警信号,以达到火灾报警及控制火灾、扑灭火灾之目得。
2、产品结构与工作原理2、1、产品得结构从图1可知,ZSFZ湿式报警阀装置由湿式报警阀、延迟器、水力警铃、压力开关、排水阀、过滤器等组成。
2、1、1、湿式报警阀本湿式报警阀为盖板型报警阀,主要由阀体、座圈与阀瓣三部分组成,整个阀体被阀瓣分成上、下两腔,上腔(系统侧)与系统管网相通,下腔(供水侧)与水源相通,在阀体中配有座圈,在座圈上,有多个通往延迟器进水管得沟槽小孔。
当系统处于伺应状态时,座圈上得沟槽小孔被阀瓣盖住封闭,通往水力警铃得报警水道被堵死;当上、下压力差达到一定数值,阀瓣才开启(差压启动),水就从供水侧流向系统侧,警铃报警,灭水系统喷水;当上、下压力频繁开启,在阀瓣上设有小补水阀,当系统侧管网有微小渗漏或水源压力有波动时,可以通过补水阀给管网补水,平衡上、下腔压力,稳定了阀瓣,从而避免了误报警。
2、1、2、延迟器延迟器就是一个有进水口与出水口得圆筒形储水容器,下端有进水口,与报警阀得报警口连接相通,上端有出水口,连接水力警铃。
由于系统得供水源压力存在波动现象,能使阀瓣出现瞬间开启,水流经过座圈上沟槽及小孔首先进入延迟器,由于水源压力波动得时间很短,阀瓣很快就能自动复位(关闭),所以进入延迟器得水量很小,可以由延迟器来收集水,并经过底部得泄水口排泄,延迟器得这一缓冲时间作用,避免了水流压力波动而引起水力警铃得误报警。
湿式报警阀工作流程图
功能特点
1)最大工作压力:1.２MPａ
2)驱动压力:≥0.0５ＭPａ
3)警铃喷嘴进口压力为0.0５MPａ时,平均响度值不低于70dＢ（A）
４）警铃喷嘴进口压力≥0.2ＭPa时,距铃３ｍ外的响度平均值≥８5dＢ(Ａ）
3.4补偿器
安装在湿式报警阀阀体侧的一种辅助部件,其功能是最大限度地减少因水源压力波动或冲击而造成的误报警。
3．2压力开关
压力开关安装在延迟器上部，将水压信号变换成电讯号,从而实现电动报警或启动消防水泵。
压力开关结构图如下
功能特点
１）最大工作压力:1．２MＰa
2)最小动作压力：0.０5MPa
3)压力可调范围：0.025～0．1２5ＭPa,本压力开关一般调为0.0５MPａ
3.3水力警铃
水力警铃是水流过湿式报警阀使之启动后,能发出声响的水力驱动式报警装置,适用于湿式、干式报警阀及雨淋阀系统中。它安装在延迟器的上部。当喷头开启时,系统侧排水口放水后5~９0ｓ内，水力警铃开始工作。
3．报警阀其它组件：
3.１流冲击造成误报警。
延迟器结构图如下
功能特点
1)最大工作压力：1．2MPa
2）报警停止后，延迟器内水排空时间≤5mｉｎ
3)报警延迟时间５～9０s
4）当湿式报警阀因压力波动瞬时开放时，水首先进入延迟器，这时由于进入延迟器的水量很少,会很快经延迟器底部排水口排出，水就不会进入水力警铃或压力开关,从而起到防止误报警的作用。
补偿器结构图如下
功能特点
1 )最大工作压力:1．２MPa
2 )动作压差:0.3MＰa
工作流程图
湿式报警阀组工作原理如图所示。
伺应状态
工作状态
2．湿式报警阀组工作原理:
湿式报警阀结构工作原理和技术参数
湿式报警阀结构与工作原理一、概述：ZSFZ湿式报警阀是只允许水单方向流入喷水灭火系统，并在规定的压力和流量下驱动配套部件报警的一种单向阀。
它与水流指示器、压力开关、洒水喷头等组成的湿式自动喷水灭火系统是一种应用极为广泛的固定式灭火系统。
该系统管网内常年充满一定压力的清水，长期处于伺应工作状态，当保护区域内某处发生火灾时，区域内环境温度升高，洒水喷头的热敏感元件(玻璃球)中的有机溶液发生热膨胀而产生很大的内压力，直到玻璃球外壳发生破碎，从而开启喷头喷水，并且自动启动整个系统，发出声光报警信号，以达到火灾报警及控制火灾、扑灭火灾之目的。
ZSFZ型湿式报警阀装置适用于环境温度为4℃～70℃的场所。
通常安装于宾馆、商场、医院、电影院、办公楼、高层建筑、仓库和地下车库等有火灾危险的场所，对于自动喷水灭火系统的消防工程设计、施工、监理请按GB50084-2001(2005)《自动喷水灭火系统设计规范》内各条款执行。
产品标准：GB5135·2-2003《自动喷水灭火系统第2部份：湿式报警阀、延迟器、水力警铃》二、湿式报警阀结构和工作原理：图1：报警阀结构示意图2.1 报警阀的结构：从图1可知，ZSFZ湿式报警阀装置由湿式报警阀、延迟器、水力警铃、压力开关、排水阀、过滤器等组成。
2.1.1、湿式报警阀本湿式报警阀为盖板型报警阀，主要由阀体、座圈和阀瓣三部分组成，整个阀体被阀瓣分成上、下两腔，上腔(系统侧)与系统管网相通，下腔(供水侧)与水源相通，在阀体中配有座圈，在座圈上，有多个通往延迟器进水管的沟槽小孔。
当系统处于伺应状态时，座圈上的沟槽小孔被阀瓣盖住封闭，通往水力警铃的报警水道被堵死；当上、下压力差达到一定数值，阀瓣才开启(差压启动)，水就从供水侧流向系统侧，警铃报警，灭水系统喷水；当上、下压力频繁开启，在阀瓣上设有小补水阀，当系统侧管网有微小渗漏或水源压力有波动时，可以通过补水阀给管网补水，平衡上、下腔压力，稳定了阀瓣，从而避免了误报警。
湿式报警阀工作原理及结构图
湿式报警阀工作原理及结构图1、说明：ZSFZ湿式报警阀是只允许水单方向流入喷水灭火系统，并在规定的压力和流量下驱动配套部件报警的一种单向阀。
它与水流指示器、压力开关、洒水喷头等组成的湿式自动喷水灭火系统是一种应用极为广泛的固定式灭火系统。
该系统管网内常年充满一定压力的清水，长期处于伺应工作状态，当保护区域内某处发生火灾时，区域内环境温度升高，洒水喷头的热敏感元件(玻璃球)中的有机溶液发生热膨胀而产生很大的内压力，直到玻璃球外壳发生破碎，从而开启喷头喷水，并且自动启动整个系统，发出声光报警信号，以达到火灾报警及控制火灾、扑灭火灾之目的。
2、产品结构和工作原理2.1、产品的结构从图1可知，ZSFZ湿式报警阀装置由湿式报警阀、延迟器、水力警铃、压力开关、排水阀、过滤器等组成。
2.1.1、湿式报警阀本湿式报警阀为盖板型报警阀，主要由阀体、座圈和阀瓣三部分组成，整个阀体被阀瓣分成上、下两腔，上腔(系统侧)与系统管网相通，下腔(供水侧)与水源相通，在阀体中配有座圈，在座圈上，有多个通往延迟器进水管的沟槽小孔。
当系统处于伺应状态时，座圈上的沟槽小孔被阀瓣盖住封闭，通往水力警铃的报警水道被堵死；当上、下压力差达到一定数值，阀瓣才开启(差压启动)，水就从供水侧流向系统侧，警铃报警，灭水系统喷水；当上、下压力频繁开启，在阀瓣上设有小补水阀，当系统侧管网有微小渗漏或水源压力有波动时，可以通过补水阀给管网补水，平衡上、下腔压力，稳定了阀瓣，从而避免了误报警。
2.1.2、延迟器延迟器是一个有进水口和出水口的圆筒形储水容器，下端有进水口，与报警阀的报警口连接相通，上端有出水口，连接水力警铃。
由于系统的供水源压力存在波动现象，能使阀瓣出现瞬间开启，水流经过座圈上沟槽及小孔首先进入延迟器，由于水源压力波动的时间很短，阀瓣很快就能自动复位(关闭)，所以进入延迟器的水量很小，可以由延迟器来收集水，并经过底部的泄水口排泄，延迟器的这一缓冲时间作用，避免了水流压力波动而引起水力警铃的误报警。
湿式报警阀作业原理图
湿式报警阀作业原理图湿式报警阀的作业原理是依托管网体系侧水压的降低或添加启闭阀瓣。
在伺应状况下，供水压力稍有不据守时，旁路平衡管的效果使阀瓣上下水压平衡，而阀瓣上承压面大于下承压面，阀瓣不会翻开发作误报警。
当发作火灾有喷有爆炸构成管网体系侧水压降低时，供水侧和体系侧发作的压差就会将阀瓣翻开向翻开的喷头接连供水救活。
湿式报警阀报警口与推迟器之间的操控球阀伺应状况有必要坚持全开并锁紧，而试报警操控球阀有必要关闭。
需求进行试报警时：拆开报警口与推迟器之间操控球阀的锁紧设备并将其关闭。
此刻翻开试报警操控球阀即可进行报警实验。
实验后当行将两个操控球阀康复至正本状况。
报警阀是主动喷水救活体系中接通或堵截水源，并主张报警器的设备。
在主动喷水救活体系中，报警阀是至关首要的组件，其效果有三：接通或堵截水源、输出报警信号和避免水流倒回供水源，以及经过报警阀能够对体系的供水设备和报警设备进行查验。
报警阀依据体系的纷歧样分为湿式报警阀、干式报警阀和雨淋阀。
1.湿式报警阀用于湿式喷水救活体系。
它的首要功用是：当喷头翻开时，湿式阀能主动翻开，并使水流入水力警铃宣告报警信号。
2.干式报警阀用于干式喷水救活体系。
它的阀瓣将阀门分红两有些，出口侧与体系管路和喷头相连，内充紧缩空气，进口侧与水源相连。
干式阀运用两头气压和水压效果在阀瓣上的力矩差操控阀瓣的关闭和翻开，通常可分为差动型干式报警阀和关闭型干式报警阀两种。
3.雨淋阀用于雨淋喷水救活体系、预效果喷水救活体系、水幕体系和水喷雾灭体系。
这种阀的进口侧与水源相连，出口侧与体系管路和喷头相连，通常为空管，仅在预效果体系中充气。
雨淋阀的翻开由各种火灾勘探设备操控。
湿式报警阀工作原理
湿式报警阀是一种只允许水单向流入喷水系统并在规定流量下报警的一种单向阀。
湿式报警阀工作原理湿式报警阀的工作原理是依靠管网系统侧水压的降低或升高启闭阀瓣。
在伺应状态下，供水压力稍有波动时，旁路平衡管的作用使阀瓣上下水压平衡，而阀瓣上承压面大于下承压面，阀瓣不会打开发生误报警。
当发生火灾有喷有爆破造成管网系统侧水压下降时，供水侧和系统侧产生的压差就会将阀瓣打开向打开的喷头连续供水灭火。
湿式报警阀报警口与延迟器之间的控制球阀伺应状态必须保持全开并锁紧，而试报警控制球阀必须关闭。
需要进行试报警时：拆卸报警口与延迟器之间控制球阀的锁紧装置并将其关闭。
此时打开试报警控制球阀即可进行报警试验。
试验后立即将两个控制球阀恢复至原来状态。
1、应半月检查一次警铃转动是否正常，检查时打开放水阀，报警阀瓣因水压差而自动打开，水流入延迟器经20-30秒后，警铃发出报警声响。
如果警铃不发出响声，应检查整个警铃管道，排除其水垢、泥沙及污物，使水流畅通，防止报警失灵。
若警铃校验旋塞关闭后，警铃仍发声，则应检查校验旋塞是否关紧、在报警阀的环形水槽上是否积聚了障碍物、报警阀瓣下的橡胶是否老化或皱褶。
对这些故障应及时排除。
2、半年检查一次流动水压，检查时打开放水阀，警铃发出报警声响，此时，压力表所显示的压力值不应明显下降，如果下降较为显著，应检查闸阀是否堵塞或未开最大;如果压力表所显示的压力下降比较明显，且警铃不报警，应检查湿式报警止回阀的阀瓣启动是否正常。
3、检查阀瓣上橡胶垫片的密封面，清除附着在橡胶密封垫上的污物和异物;如有磨损或损坏，应及时更换。
4、每年应检查一次密封件和阀座环形槽，清除污物或异物;如有破损，应以备件更换。
5、根据消防用水的水质情况，定期打开过滤器上排污口，清理脏物。
6、日常注意消防水池的水位及水压和相应阀门所处状态是否符合规范要求。
7、误报警的处理：发现误报警时，可检查整个管网是否漏水，检查延迟器溢出孔是否堵塞或排水不畅。
湿式报警阀组工作原理及火警联动
湿式报警阀组⼯作原理及⽕警联动
如有侵权，请联系删除⼀、报警阀组成
湿式报警阀组组件：
湿式报警阀体、系统侧压⼒表、供⽔侧压⼒表、补偿器、放⽔测试阀（常闭）、报警控制阀（常开）、报警试验阀（常闭）、过滤器、延迟器、压⼒开关、⽔⼒警铃
补偿器：为了应对⽇常准⼯作状态中系统侧的微渗、少量泄漏等情况，阀体通过补偿器由下腔向上腔进⾏少量补⽔，以始终维持上下腔压⼒⽔平。
报警试验阀：试验报警阀功能及警铃报警功能。
延迟器：⼊⼝与报警管路相连接，出⼝与压⼒开关连接，延迟器前应安装过滤器，当配⽔管道发⽣渗漏时，可引起阀瓣的微⼩开启，使⽔流⼊报警管路，由于⽔流较⼩，可从延迟器的节流孔排出⽽不会进⼊⽔⼒警铃及压⼒开关，避免误报警。
压⼒开关：压⼒开关是⼀种压⼒传感器，其作⽤是将系统的压⼒信号转化为电信号。
⽔⼒警铃：依靠⽔⼒进⾏驱动，⽔流进⼊⽔⼒警铃并形成⼀股⾼速射流，冲击⽔轮带动铃锤快速旋转，敲击铃盖发出声响警报。
⼆、还没懂？不妨看两个视频
视频⼀
视频⼆
三、⽕警如何联动
规范（来⾃图集14X505-1的p26）
实物接线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
湿式报警阀安装与结构特征
1、说明：
ZSFZ湿式报警阀是只允许水单方向流入喷水灭火系统，并在规定的压力和流量下驱动配套部件报警的一种单向阀。
它与水流指示器、压力开关、洒水喷头等组成的湿式自动喷水灭火系统是一种应用极为广泛的固定式灭火系统。
该系统管网内常年充满一定压力的清水，长期处于伺应工作状态，当保护区域内某处发生火灾时，区域内环境温度升高，洒水喷头的热敏感元件(玻璃球)中的有机溶液发生热膨胀而产生很大的内压力，直到玻璃球外壳发生破碎，从而开启喷头喷水，并且自动启动整个系统，发出声光报警信号，以达到火灾报警及控制火灾、扑灭火灾之目的。
2、产品结构和工作原理
2.1、产品的结构
从图1可知，ZSFZ湿式报警阀装置由湿式报警阀、延迟器、水力警铃、压力开关、排水阀、过滤器等组成。
2.1.1、湿式报警阀
本湿式报警阀为盖板型报警阀，主要由阀体、座圈和阀瓣三部分组成，整个阀体被阀瓣分成上、下两腔，上腔(系统侧)与系统管网相通，下腔(供水侧)与水源相通，在阀体中配有座圈，在座圈上，有多个通往延迟器进水管的沟槽小孔。
当系统处于伺应状态时，座圈上的沟槽小孔被阀瓣盖住封闭，通往水力警铃的报警水道被堵死；当上、下压力差达到一定数值，阀瓣才开启(差压启动)，水就从供水侧流向系统侧，警铃报警，灭水系统喷水；当上、下压力频繁开启，在阀瓣上设有小补水阀，当系统侧管网有微小渗漏或水源压力有波动时，可以通过补水阀给管网补水，平衡上、下腔压力，稳定了阀瓣，从而避免了误报警。
2.1.2、延迟器
延迟器是一个有进水口和出水口的圆筒形储水容器，下端有进水口，与报警阀的报警口连接相通，上端有出水口，连接水力警铃。
由于系统的供水源压力存在波动现象，能使阀瓣出现瞬间开启，水流经过座圈上沟槽及小孔首先进入延迟器，由于水源压力波动的时间很短，阀瓣很快就能自动复位(关闭)，所以进入延迟器的水量很小，可以由延迟器来收集水，并经过底部的泄水口排泄，延迟器的这一缓冲时间作用，避免了水流压力波动而引起水力警铃的误报警。
水从延迟器的进水口流入到出水口流出所需要时间为延迟时间，本装置为5~90S，水流停止后，遗留在延迟器中的水由泄水口排出，排完所需时间(排水时间)小于5min。
2.1.3、水力警铃
水力警铃是一种水力驱动的机械装置。
由壳体、叶轮、铃锤和铃盖等组成。
当阀瓣被打开，水流通过座圈上的沟槽和小孔进入延迟器，充满后，继续流向水力警铃的进水口，在一定的水流压力下，推动叶轮带动铃锤转臂旋转，使铃锤连续击打铝铃而发出报警铃声。
2.2、工作原理
湿式报警阀装置长期处于伺应状态，系统侧充满工作压力的水，自动喷水灭火系统控制区内发生火警时，系统管网上的闭式洒水喷头中的热敏感元件受热爆破自动喷水，湿式报警阀系统侧压力下降，在压差的作用下，阀瓣自动开启，供水侧的水流入系统侧对管网进补水，整个管网处于自动喷水灭火状态。
同时，少部份水通过座圈上的小孔流向延迟器和水力警铃，在一定压力和流量的情况下，水力警铃发出报警声响，
压力开关将压力信号转换成电信号，启动消防水泵和辅助灭火设备进行补水灭火，装有水流指示器的管网也随之动作，输出电信号，使系统控制终端及时发现火灾发生的区域,达到自动喷水灭火和报警的目的.
3、产品型号及主要技术参数(见下表)
省略
4、安装与调试
4.1、安装
4.1.1、湿式报警阀安装前应先进行渗漏试验，试验压力为额定工作压力的2倍，保压5min以上，阀瓣处应无渗漏；
4.1.2、本装置应竖直地安装在试压和冲洗合格的管路上，注意水流方向，安装位置应考虑维修、保养时有足够的操作空间；
4.1.3、系统管路应进行彻底冲洗，管内应涂有防锈层，保证管路内没有脏物污垢；
4.1.4、各排水口应用管路单独接入下水道，保持畅通无阻便于统一排水；
4.1.5、压力表应转向看清读数的位置；
4.1.6、水力警铃和报警阀的位置，连接的管路在出厂时已经安装就绪，如需重新安排管路，其水平距离≤20m，高差≤5m.
4.2.1、管网系统安装完毕后，向系统管路中充水，缓慢升压并将管路中的空气排净，升压至系统工作压力，检查整个系统有无渗漏，合格后作报警试验和管路供水试验。
4.2.2、报警试验：开启末端试验阀(装在系统中最末端)，水力警铃、压力开关和水流指示器，应作相应的报警动作。
或开启湿式报警阀装置上的排水球阀(8)，当流量相当于一只标准喷头(通径为15mm，流量系数K=80±4)时，水力警铃和压力开关应作相应的报警动作。
4.2.3、打开报警试验球阀(10),进水侧水流从铜管直接流入报警装置，在阀瓣不开启伺应状态情况下，也可以试验压力开关和水力警铃报警性能试验。
4.2.4、管路供水试验：打开排水球阀(8)，应有大量水流稳定地流出来，说明管路供水通畅正常，否则要检查：管路系统进行排气清除堵塞，保证畅通无阻。
5、定期检查和维修保养
5.1、阀瓣上的橡胶密封面，应及时清除附着的污垢和异物，橡胶密封件使用寿命一般在十八个月内，若有磨损、老化，应及时更换。
5. 2、阀座密封圈环形槽内的小孔和密封面，应清除污垢异物，密封面不应划伤，小孔保持通畅，不能修复应予更换。
5.3、及时清理报警阀装置上过滤器内的脏物，保持管路通畅。
5.4、检查和清理延迟器内的脏物，节流小孔不应有异物堵塞。
