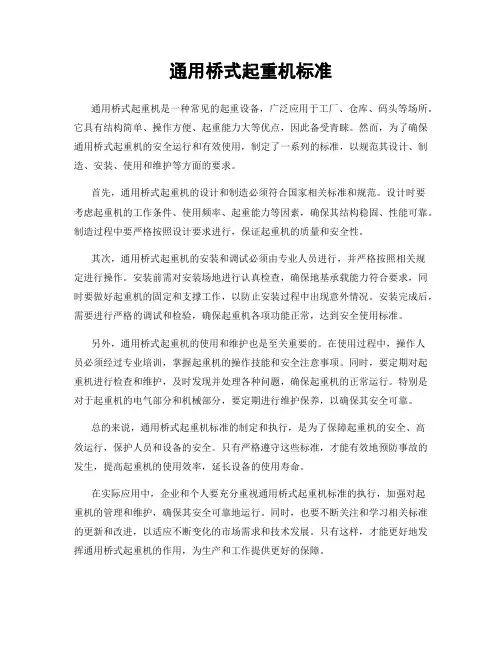

通用桥式起重机标准通用桥式起重机是一种常见的起重设备，广泛应用于工厂、仓库、码头等场所。
它具有结构简单、操作方便、起重能力大等优点，因此备受青睐。
然而，为了确保通用桥式起重机的安全运行和有效使用，制定了一系列的标准，以规范其设计、制造、安装、使用和维护等方面的要求。
首先，通用桥式起重机的设计和制造必须符合国家相关标准和规范。
设计时要考虑起重机的工作条件、使用频率、起重能力等因素，确保其结构稳固、性能可靠。
制造过程中要严格按照设计要求进行，保证起重机的质量和安全性。
其次，通用桥式起重机的安装和调试必须由专业人员进行，并严格按照相关规定进行操作。
安装前需对安装场地进行认真检查，确保地基承载能力符合要求，同时要做好起重机的固定和支撑工作，以防止安装过程中出现意外情况。
安装完成后，需要进行严格的调试和检验，确保起重机各项功能正常，达到安全使用标准。
另外，通用桥式起重机的使用和维护也是至关重要的。
在使用过程中，操作人员必须经过专业培训，掌握起重机的操作技能和安全注意事项。
同时，要定期对起重机进行检查和维护，及时发现并处理各种问题，确保起重机的正常运行。
特别是对于起重机的电气部分和机械部分，要定期进行维护保养，以确保其安全可靠。
总的来说，通用桥式起重机标准的制定和执行，是为了保障起重机的安全、高效运行，保护人员和设备的安全。
只有严格遵守这些标准，才能有效地预防事故的发生，提高起重机的使用效率，延长设备的使用寿命。
在实际应用中，企业和个人要充分重视通用桥式起重机标准的执行，加强对起重机的管理和维护，确保其安全可靠地运行。
同时，也要不断关注和学习相关标准的更新和改进，以适应不断变化的市场需求和技术发展。
只有这样，才能更好地发挥通用桥式起重机的作用，为生产和工作提供更好的保障。
通用桥式起重机标准
通用桥式起重机标准嘿，咱聊聊通用桥式起重机标准这事儿。
通用桥式起重机，那可是个厉害的家伙！就像一个大力士，能轻松举起沉重的货物。
但要是没有标准，那可就乱套啦！起重机的结构得结实吧？不能像纸糊的一样，一用就散架。
那钢梁得粗壮得像大象的腿，能稳稳地撑起整个起重机。
要是结构不牢固，吊着重物的时候突然垮了，那得多吓人！这就跟盖房子一样，地基不牢，房子肯定得倒。
所以起重机的结构标准那是相当重要。
操作得安全吧？不能随便乱开，得有严格的操作规程。
司机得像开飞机的飞行员一样，全神贯注，不能有一点马虎。
各种安全装置得齐全，什么限位器啊、制动器啊，一个都不能少。
要是操作不安全，那不是拿生命开玩笑嘛。
这就像开车，不系安全带，随时都可能出危险。
性能得可靠吧？不能一会儿能吊起来，一会儿又不行了。
得像个靠谱的朋友，关键时刻不掉链子。
起重能力得够强，速度得适中，不能太快也不能太慢。
要是性能不可靠，耽误了生产可咋办？这就跟手机一样，要是经常死机，那谁还想用。
外观也不能太难看吧？虽然起重机不是用来选美的，但也不能太丑了。
涂漆得均匀，颜色得鲜艳，让人看着舒服。
这就像人穿衣服，穿得整洁漂亮，心情也会好。
要是起重机外观破破烂烂的，谁还愿意用呢？总之，通用桥式起重机标准可不能马虎。
有了标准，才能保证起重机的质量和安全，让它更好地为我们服务。
咱可不能小瞧了这些标准，它们就像起重机的守护神，守护着我们的生产和安全。
让我们一起重视起重机标准，让起重机成为我们的得力助手。
咱就等着看起重机在生产线上大显身手吧！咱可不能让不合格的起重机坏了我们的大事。
桥式起重机使用说明书
桥式起重机使用说明书通用桥式起重机使用维护说明书起重机厂1. 概述本说明书适用于电动双梁桥式起重机（包括吊钩、抓斗、电磁、防爆、绝缘、两用、三用、双小车、挂梁、司机室移动等）安装、使用维护及试车验收。
1.1 起重机的主要用途本系列电动桥式起重机用于工厂、电站、库房、料场等固定跨间内搬运物料，安装维修设备。
根据使用要求按取物装置可分为如下几种类型。
a、吊钩桥式起重机：用于搬运成件物品；b、抓斗桥式起重机：用于搬运散料物品；c、电磁桥式起重机：搬运黑色金属物品；d、抓斗吊钩桥式起重机：搬运成件或散料物品，可一机两用，每个工作循环只能用一种取物装置；e、电磁吊钩桥式起重机：搬运成件物品或吸运黑色金属物料，可一机两用；f、抓斗电磁桥式起重机：搬运散料物品或吸运黑色金属物料，可一机两用；g、抓斗电磁吊钩桥式起重机：可一机三用，搬运、抓取、吸吊各种物料，每次只可用一种取物装置；h、防爆桥式起重机：在易燃、易爆环境内使用搬运安装物品，按四种防爆级别ⅠⅡ A ⅡBⅡC选择使用；i、绝缘桥式起重机：在带电环境下搬运物品如电解电镀车间；j、双小车桥式起重机：在一台起重机上有两台小车，可同时或单独使用；k、司机室移动桥式起重机：为便于司机操作准确，起重机司机室可沿桥架随小车或自行移动。
1.2 主要性能参数及构造1.2.1 主要性能参数起重量、跨度、起升高度、工作级别、各机构工作速度、小车工作极限、最大轮压、抓斗容量及物料比重、电磁盘型号、外形尺寸、防爆级别等。
具体数值查阅起重机总图。
1.2.2 起重机的构成（见图1）1、 电器设备2、小车图13、大车运行机构4、桥架5、抓斗6、吊钩7、电磁盘a. 起升机构由电动机、制动器、减速器、卷筒组、定滑轮组、吊钩组、起升限位、传动轴、联轴器等组成。
b. 运行机构是由电动机、制动器、减速器、传动轴、联轴器、车轮组构成，小车多为集中驱动，大车多为分别驱动。
c. 桥架结构由主梁、端梁、走台、电缆滑架、司机室、梯子栏杆平台等组成。
127.通用桥式起重机(GBT14405-93)
通用桥式起重机General purpose overhead cranesGB/T 14405—931 主题内容与适用范围本标准规定了通用桥式起重机的分类、技术要求、试验方法及检验规则等内容。
本标准适用于在一般环境中工作的双梁通用桥式起重机（以下简称起重机），其取物装臵为吊钩、抓斗或电磁吸盘（起重电磁铁），或同时用其中二种或三种。
专用桥式起重机中相同或类似的部分亦可参照使用。
2 引用标准GB 191 包装储运图示标志GB 699 优质碳素结构钢技术条件GB 700 碳素结构钢GB 783 起重机械最大起重量系列GB 985 气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式和尺寸GB 986 埋弧焊焊缝坡口的基本形式和尺寸GB 1102 圆股钢丝绳GB 1348 球墨铸铁件GB 1591 低合金结构钢GB 3323 钢熔化焊对接接头射线照相和质量分级GB 3811 起重机设计规范GB 4628 桥式起重机圆柱车轮GB 4942.2 低压电器外壳防护等级GB5905 起重机试验规范和程序GB 5972 起重机械用钢丝绳检验和报废实用规范GB 6164 起重机缓冲器GB 6333 电力液压块式制动器GB 6334 直流电磁铁块式制动器GB 6417 金属熔化焊焊缝缺陷分类及说明GB 6974 起重机械名词术语GB 7592 通用桥式起重机限界尺寸GB 8918 优质钢丝绳GB 8923 涂装前钢材表面锈蚀等级和除锈等级GB 9286 色漆和清漆漆膜的划格试验GB 10051 起重吊钩GB 10095 渐开线圆柱齿轮精度GB 10183 桥式和门式起重机制造及轨道安装公差GB 11352 一般工程用铸造碳钢件GB/T 14407 通用桥式和门式起重机司机室技术条件ZBJ 19010 起重机减速器ZBJ 19011 起重机底座式减速器ZBJ80006 起重机用铸造滑轮ZBJ80007 起重机用铸造卷筒ZBK26007 YZ系列起重及冶金用三相异步电动机技术条件ZBK26008 YZR系列起重及冶金用绕线转子三相异步电动机技术条件JB1152 锅炉和钢制压力容器对接焊缝超声波探伤JB2299 矿山、工程、起重运输机械产品、涂漆颜色和安全标志JB2759 机电产品包装通用技术条件JB4315 起重机电控设备3 分类3.1 型式种类3.1.1 起重机的型式种类按其取物装臵划分，见图1和表1。
通用桥式起重机使用说明书
通用桥式起重机使用说明书安阳旺起起重设备有限公司15吊钩桥式起重机使用说明书本说明书适用于在室内外固定跨间作业的吊钩桥式起重机的安装调试，交工验收及使用维护工作。
本说明书介绍了吊钩桥式起重机的典型结构及使用特征。
贵单位锁定我公司制造的吊钩桥式起重机的具体结构型式、使用性能、主要技术参数及外形尺寸请查阅随即附加图纸。
吊钩桥式起重机正常供货使用条件是-20℃～+40℃，无强烈腐蚀气味的场所。
若使用环境温度超出以上范围应按特殊要求进行处理。
尊敬的产品使用单位，欢迎对我厂产品的安装使用提供宝贵的意见，我公司将全心全意为客户提供服务。
16目录一、起重机构造及用途 (1)二、起重机电气部分 (6)三、安装与调试 (18)四、起重机的使用与维护 (22)17特别说明根据质检总局375号文的规定，75t一下的冶金起重机属于桥式起重机，只是其使用于冶金工况，但必须满足以下要求：1、采用冶金起重专用电动机，当环境温度超过40℃的场合，应选用H级绝缘的电动机；2、装设有二套独立作用的制动机；3、必须装设起重量限制器；4、装设有不同形式（一般为重锤式和旋转式并用）的上升极限位置的双重限位器（双限位），并应控制不同的段路装置，起升高度大于20m的起重机，还应根据需要装设下降级限位置限位器；5、用可控硅定子调压、涡流制动器、能耗制动器、可控硅供电、直流机组供电调速以及其他由于调速可能造成超速的起升机构和20t以上用于吊运熔融金属的通用桥式起重机必须具有超速保护；6、起升机构应具有正反向接触器故障保护功能，防止电动机失电而制动器仍然在通电进而导致失速发生；7、所有电气设备的防护等级应满足有关标准的规定；8、长期在高温环境下工作的起重机械，对其电控设备需要采取防护措施；9、选择适用于高温场合的钢丝绳，且具有足够的安全系数；10、不得使用铸铁滑轮；11、原起重机工作级别低于A6(不包括A6）的，应降负荷使用，下降幅度根据实际工作情况而定，但降载后规定的起重量不得超过原额定起重量的80%.18一、起重机构造及用途1、5～50/10t吊钩桥式起重机吊钩桥式起重机是最常见的固定跨间内搬运成件物料的起重运输机械。
通用桥式起重机
通用桥式起重机引言通用桥式起重机是一种常见的起重设备，被广泛应用于工厂、仓库、码头等各种场所。
本文将介绍通用桥式起重机的定义、结构、工作原理、应用领域和维护保养等方面的内容。
一、定义通用桥式起重机是一种通过桥架横跨工作空间，利用起重机电机来实现行驶和起重操作的设备。
它具有高效、灵活、安全的特点，可以完成吊运、装卸、堆垛和搬运等任务。
二、结构通用桥式起重机主要由桥架、大车、小车、起重机械和电气系统等组成。
1. 桥架：桥架是通用桥式起重机的骨架，通常由钢材制成。
它负责横跨工作空间，承载大车和小车的运动。
2. 大车：大车装有起重机械，用于横向行驶，可以将物体从一个位置移动到另一个位置。
3. 小车：小车装有起重机械，用于纵向行驶，可以将物体从地面抬升至需要的高度。
4. 起重机械：起重机械是通用桥式起重机的核心部件，它包括起重钩、吊具和绳索等。
起重钩用于吊装物体，吊具用于固定物体，绳索用于提升物体。
5. 电气系统：通用桥式起重机的电气系统包括主控制系统、驱动系统、电源系统和安全保护系统等。
主控制系统负责控制起重机的运动和操作，驱动系统提供动力，电源系统为起重机提供电能，安全保护系统确保起重机的安全操作。
三、工作原理通用桥式起重机的工作原理是通过电机驱动大车和小车进行行驶，起重机械实现物体的吊运。
1. 行驶原理：起重机通过大车行驶控制系统和小车行驶控制系统进行行驶。
大车行驶控制系统可实现左右移动，小车行驶控制系统可实现前后移动。
2. 吊运原理：起重机械通过起重机械控制系统进行吊运操作。
起重机械控制系统控制起重机械的升降和吊装动作。
四、应用领域通用桥式起重机广泛应用于各种场所，包括但不限于以下领域：1. 工厂：通用桥式起重机可用于生产线上的物料搬运、装卸、堆垛等任务，提高生产效率。
2. 仓库：通用桥式起重机可用于仓库的货物堆垛、装卸和搬运等操作，节省人力成本。
3. 码头：通用桥式起重机可用于码头的集装箱装卸、货物搬运等任务，提高工作效率。
通用桥式起重机使用说明书
通用桥式起重机使用说明书安阳旺起起重设备有限公司吊钩桥式起重机使用说明书本说明书适用于在室内外固定跨间作业的吊钩桥式起重机的安装调试，交工验收及使用维护工作。
本说明书介绍了吊钩桥式起重机的典型结构及使用特征。
贵单位锁定我公司制造的吊钩桥式起重机的具体结构型式、使用性能、主要技术参数及外形尺寸请查阅随即附加图纸。
吊钩桥式起重机正常供货使用条件是-20℃～+40℃，无强烈腐蚀气味的场所。
若使用环境温度超出以上范围应按特殊要求进行处理。
尊敬的产品使用单位，欢迎对我厂产品的安装使用提供宝贵的意见，我公司将全心全意为客户提供服务。
目录一、起重机构造及用途 (1)二、起重机电气部分 (6)三、安装与调试 (18)四、起重机的使用与维护 (22)特别说明根据质检总局375号文的规定，75t一下的冶金起重机属于桥式起重机，只是其使用于冶金工况，但必须满足以下要求：1、采用冶金起重专用电动机，当环境温度超过40℃的场合，应选用H级绝缘的电动机；2、装设有二套独立作用的制动机；3、必须装设起重量限制器；4、装设有不同形式（一般为重锤式和旋转式并用）的上升极限位置的双重限位器（双限位），并应控制不同的段路装置，起升高度大于20m的起重机，还应根据需要装设下降级限位置限位器；5、用可控硅定子调压、涡流制动器、能耗制动器、可控硅供电、直流机组供电调速以及其他由于调速可能造成超速的起升机构和20t以上用于吊运熔融金属的通用桥式起重机必须具有超速保护；6、起升机构应具有正反向接触器故障保护功能，防止电动机失电而制动器仍然在通电进而导致失速发生；7、所有电气设备的防护等级应满足有关标准的规定；8、长期在高温环境下工作的起重机械，对其电控设备需要采取防护措施；9、选择适用于高温场合的钢丝绳，且具有足够的安全系数；10、不得使用铸铁滑轮；11、原起重机工作级别低于A6(不包括A6）的，应降负荷使用，下降幅度根据实际工作情况而定，但降载后规定的起重量不得超过原额定起重量的80%.一、起重机构造及用途1、5～50/10t吊钩桥式起重机吊钩桥式起重机是最常见的固定跨间内搬运成件物料的起重运输机械。
通用桥式起重机计算书
QDZ50/10t 23.05m A7通用桥式起重机设计计算书编制：审核：校核:目录一、设计计算的依据及技术参数………………………二、起升机构……………………………………………三、小车运行机构………………………………………四、大车运行机构………………………………………五、小车架的计算………………………………………六、桥架的计算…………………………………………一、设计计算依据及技术参数1、设计计算依据及参考文献[1]……起重机设计手册 (张质文等主编，中国铁道出版社出版)[2]……起重机设计手册（大连起重机器厂编）[3]……起重机设计规范（GB3811-2008）[4]……机械设计手册（第四版）[5]……材料力学2、技术参数（1）、起重量：50/10t（2）、跨度：23.05m（3）、起升高度：12/13m（4）、工作级别：A7（5）、主起升速度：6.7m/min（6）、副起升速度：10.5m/min（7）、大车运行速度：60.3m/min（8）、小车运行速度：38m/min（9）、电源：380V、50Hz（10）、大车轨道：P43（11）、操纵形式：室控二、 起升机构2、1 主起升机构2、1、1 钢丝绳的计算：钢丝绳的最大静拉力： S=Zm Q η⋅2 Q ——起升载荷 Q=Qo+q=50000+1250=51250 kgm ——滑轮组倍率 m=5ηz ——滑轮组效率，查表3-2-11，取ηz=0.97S=51250/(2×5×0.97)=4971.3kg钢丝绳的破断拉力：Fo ≥ΣtΣt ——钢丝绳破断拉力总和Fo ——钢丝绳的整绳最小破断拉力N钢丝绳6W （19）的破断拉力：Σt=k n s .S ——钢丝绳的最大工作静拉力Nn ——安全系数，工作级别M7时取n=7.1k ——k=1.308(金属钢芯)∴Σt=k n s .=4971.3×7.1×9.8/1.308=264451.8 N绳径d min =8.9⨯s c根GB/T3811-2008查得c 为0.106 绳径d min =8.93.4971106.0⨯=23.39m 选绳6W （19）+IWR-24-1770-I绳径：d=24 mm Σt=362000 N2、1、2 卷筒组和滑轮直径的确定：2、1、2、1 卷筒直径D （卷筒槽底直径）D=h 1*dD ——卷筒名义直径mmd ——钢丝绳直径mmh 1——筒绳直径比系数，工作级别M6时取e=20，工作级别M7时取e=22.4 D ≥22.4×24=537.6mm根据以上计算：取D=φ710 mm2、1、2、2 滑轮直径DoDo ≥h 2*dDo ——按钢丝绳中心计算的滑轮直径mmh 2——轮绳直径比系数，工作级别M6时e=22.4；M7时e=25d ——钢丝绳直径mmDo ≥25×24=600 mm取Do =φ700 mm2、1、3 电动机的选择：2、1、3、1 按稳态平均功率应选电动机功率： Pj=G η⋅1000QV (KW) Q ——额定起升载荷N Q=502250 NV ——起升速度 V1=6.7 m/min=0.1117 m/Sη——机构总效率：η=η1·η2·η3·η4η1——滑轮组效率：0.97η2——卷筒效率：η2=1η3——减速器的效率：η3=0.94η4——联轴器效率：η4=0.995G ——稳态负载平均系数，查表2-2-5，按G2选取：G=0.8η=0.97×1×0.94×0.995=0.907工作级别M7时：Pj=0.8×502250×0.1117/(1000×0.907)=49.5 KW工作级别M7按S4，Cz=150，Jc=60%选取电动机：YZR 315S-8，Cz=150，P=56 KW ，n=733 r/min2、1、3、2 电动机过载能力校验：Pn ≥M H λμ⋅×η⋅1000QV Pn ——基准接电持续承时的电动机额定功率（KW ）H ——系数，绕线异步电动机取H=2.1Λm ——电动机的过载倍数，取λM=2.8μ——电动机台数工作级别M5时，Pn ≥8.211.2⨯×502250×0.1117/(1000×0.907)=46.4 KW （Pn=56 KW ） 校验通过。
起重第五章_通用桥式起重机
第五章通用桥式起重机安全技术第一节桥式起重机概述第二节桥式起重机金属结构安全技术第三节桥式起重机起升机构安全技术第四节桥式起重机运行机构安全技术第五节桥式起重机司机安全操作规程2013-11-241兰州铁路局职工培训站第一节桥式起重机概述一、桥式起重机的结构桥式起重机是桥架在高架轨道上运行的一种桥架型起重机，又称天车。
桥式起重机的桥架沿铺设在两侧高架上的轨道纵向运行，起重小车沿铺设在桥架上的轨道横向运行，构成一矩形的工作范围，就可以充分利用桥架下面的空间吊运物料，不受地面设备的阻碍。
一、桥式起重机的结构一、桥式起重机的结构构成大车小车起重机桥架司机室起升机构运行机构根据功能结构可分为：金属结构、机械部分、电器传动三部分1、金属结构是起重机的骨架2、机械传动部分，是起重机的动作的执行机构3、电器传动部分由电器设备和电气线路所组成1200吨桥式起重机外形图桥式起重机大车集中传动机构桥式起重机大车分散传动机构集中驱动与别驱动的比较桥式起重机卷筒外形图二、桥式起重机的分类●按使用吊具不同，分为吊钩式、抓斗式、电磁吸盘式起重机。
●按用途不同，分为通用，冶金专用、水电站用、大起升高度桥式起重机。
●按主梁结构形式，分为箱形、桁架、管形结构桥式起重机。
型号表示起重机的名称、结构形式及主参数代号。
一般由起重机的类、组、型的代号与主参数的代号两部分组成。
用途：室外加“W”工作级别跨度（m)额定起重量类、组、型代号标记示例：●QD 20/5-19.5A5 表示起升机构具有主、副钩的起重量20/5t,跨度19.5m，室内用吊钩桥式。
●QZ 10-22.5A6W 表示起重量10t，跨度22.5m，工作级别A6，室外用抓斗桥式。
●QE 50/10 +50/10-28.5A5 表示起重量50/10t+50/10t，跨度28.5，工作级别A5，室内用双小车吊钩桥式起重机。
四、桥式起重机的工作特点间歇、周期性：●结构庞大、机构复杂，复合运动，技术难度大。
通用桥式起重机结构组成与工作原理
演讲人
目录
01. 通用桥式起重机的结构组成 02. 通用桥式起重机的工作原理 03. 通用桥式起重机的安全操作
通用桥式起重机的结 构组成
主梁结构
主梁是通用桥式起 重机的主要承重结 构，通常采用箱型
结构。主梁两端通过端梁 来自运行机构连接， 形成完整的起重机
结构。
检查电源：确保电 源正常，无短路或
断路现象
检查电气部件：检 查电气部件是否正 常，有无短路或断
路现象
检查控制器：检查 控制器是否正常工 作，有无故障代码
检查液压系统：检 查液压系统是否正 常，有无漏油或压
力不足现象
检查机械部件：检 查起重机各部件是 否正常，有无磨损
或损坏
检查安全装置：检 查安全装置是否正 常，有无失效或损
STEP1
STEP2
STEP3
STEP4
变幅机构的作用： 实现起重机在垂直 方向上的移动
变幅机构的组成： 主要由变幅电机、 减速器、制动器、 钢丝绳等部件组成
变幅机构的工作原 理：通过变幅电机 驱动减速器，使钢 丝绳卷绕或释放， 从而实现起重机的 上下移动
变幅机构的安全保 护措施：设有限位 开关、超载保护等 安全装置，确保起 重机的安全运行
通用桥式起重机的工 作原理
起升机构
01
组成：电动机、 减速器、卷筒、 钢丝绳、滑轮
组等
02
工作原理：电 动机驱动减速 器，减速器带 动卷筒转动， 卷筒上的钢丝 绳通过滑轮组 带动起重物上
升或下降
03
安全保护：设 有超载限制器、 高度限制器、 行程限位器等
安全装置
04
操作方式：手 动操作、电动 操作、遥控操
第五章 通用桥式起重机的操作
1)不能将手柄置于下降方向第一档，因为这时被吊 物下降速度可高达额定起升速度的两倍以上。这无疑 是极其危险的，不仅电动机要发生故障，而且由于下 降速度过快，质量大的被吊物体会产生很大的动能， 造成刹不住车的严重溜钩事故。
2)长距离的重载下降，禁止采用反接制动方式下降，
即手柄置于上升方向第一档，这时电动机启动转矩小
滑行碰撞止挡器，防止硬性碰撞。
4．龙门天车、装卸桥等露天工作的天车，必须 安装防风装置。 5．操作时，大、小车的启动、制动不要过快过 猛。禁止快速从零扳到第五档或从第五档扳回 零位。避免因快速启动、制动而引起的吊运摇 摆，以至造成事故。 6．禁止用开反车的方式停车(为防止事故的发生 而临时采用打反车停车的例外)。 7．改变大、小车的运行方向时，应在天车运行 停止后，再把控制器手柄扳至反向。 8．尽量避免反复启动。反复启动使接电次数增 多，会使天车增大疲劳程度，对各种电器设备 和机构部件都很不利，会加速设备的损坏。
三、快
快是指在稳、准的基础上，使各运行机构协调 地配合工作。选择最近的吊运距离，用最少的时间 完成一次吊运。同时，天车司机要经常检查、维护 和保养自用天车，及时发现隐患，消除潜伏的事故 因素，尽快排除故障，以便减少停机次数和缩短停 机时间，提高生产效率。
四、安全教育和安全操作技术要求
天车的正常工作除要求稳、准、快以外，更重要的 是安全。天车司机在高空与地面人员密切配合下，通 过钢丝绳和吊钩远距离控制被吊物件的起、落、停止 和运行。在工作过程中，如指挥信号不清、缺乏经验、 考虑不周到、地面人员捆绑方法不恰当、操作不熟练、 方法不正确、精力不集中等， 都可能导致事故发生。 天车发生事故直接威胁到天车活动范围内各种作业人 员和设备的安全，因此应经常进行安全教育，
通用桥式起重机标准
通用桥式起重机标准号：GB/T14405-1993 替代标准号：JB1036-1928发布单位：国家技术监督局发布起草单位：大连起重机器厂负责起草；北京起重运输机械研究所、太原重型机器厂、上海起重运输机械厂发布日期：实施日期：1主题内容与适用范围本标准规定了通用桥式起重机的分类、技术要求、实验方法及检验规则等内容。
本标准适用于在一般环境中工作的双梁通用桥式起重机（以下简称起重机），其取物装置为吊钩、抓斗或电磁吸盘（起重电磁铁），或同时用其中二种或三种。
专用桥式起重机中相同或类似的部分亦可参照使用。
2引用标准GB191 包装储运图示标志GB699 优质碳素结构钢技术条件GB700 碳素结构钢GB783 起重机械最大起重量系列GB985 气焊、手工电弧及气体保护焊焊缝坡口的基本形式和尺寸GB986 埋弧焊焊缝坡口的基本形式和尺寸GB1102 圆股钢丝绳GB1348 球墨铸铁件GB1591 低合金结构钢GB3323 钢熔化焊对接接头射线照相和质量分级GB3811 起重机设计规范GB4628 桥式起重机圆柱车轮GB4942.2 低压电器外壳防护等级GB5905 起重机试验规范和程序GB5972 起重机械用钢丝绳检验和报废实用规范GB6164 起重机缓冲器GB6333 电力液压块式制动器GB6334 直流电磁铁块式制动器GB6417 金属熔化焊焊缝缺陷分类及说明GB6974 起重机械名词术语GB7592 通用桥式起重机限界尺寸GB8981 优质钢丝绳GB8923 涂装前钢材表面锈蚀等级和除锈等级GB9286 色漆和清漆漆膜的划格试验GB10051 起重吊钩GB 10095 渐开线圆柱齿轮精度GB10183 桥式和门式起重机制造及轨道安装公差GB11352 一般工程用铸造碳钢件GB/T14407 通用桥式和门式起重机司机室技术条件ZBJ19 010 起重机减速器ZBJ19001 起重机底座式减速器ZBJ80006 起重机用铸造滑轮ZBJ80007 起重机用铸造卷筒ZBK26007 YZ系列起重及冶金用三相异步电动机技术条件ZBK26008 YZR系列起重及冶金用绕线转子三相异步电动机技术条件JB1152 锅炉和钢制压力容器对接焊缝超声波探伤JB2299 矿山、工程、起重运输机械产品、涂漆颜色和安全标志JB2759 机电产品包装通用技术条件JB4315 起重机电控设备3分类3.1型式种类，见图1和表1。
通用桥式起重机—通用桥式起重机的结构原理
你知道什么是桥式起重 机吗？
它的结构组成和工作原 理是怎么样的呢？
桥式重机主要应用在 哪些场合呢？
5
3
2
1
的通 基用 本桥 参式 数起
重 机
4
的通 型用 式桥 分式 类起
重 机
的通 结用 构桥 组式 成起
重 机
的通 工用 作桥 原式 理起
重 机
通 用 桥 式 起 重 机 简 介
通用桥式起重机主要由 机械、电气和金属结构三大 部分组成 。
机械部分
电气部分
金属结构
机械部分
主起升机构
副起升机构
小车运行机构
大车运行机构
电动机
联轴器
传动轴
制动器
减速器
卷筒
车轮
金属结构
桥架
➢ 主梁 ➢ 端梁 ➢ 栏杆 ➢ 走台 ➢ 小车轨道
小车架
电气部分
电气设备
电气线路
➢ 起重机的动力装置 ➢ 起动 ➢ 调速 ➢ 换向 ➢ 制动及停止
目 录
通用桥式起重机简介
通用桥式起重机的工作原理
通用桥式起重机是在 设计跨度内、规定高度内实 现搬运和装卸物品的桥架型 起重机，其起升机构（安装 在小车机构上）用来垂直升 降物品，小车机构可带载沿 着主梁作横向运动，桥架和 大车运行机构用来将小车机 构和物品作纵向移动。
通用桥式起重机的结构组成
通用桥式起重机简介 通用桥式起重机的工作原理 通用桥式起重机的结构组成 通用桥式起重机的型式分类 通用桥式起重机的基本参数
通用桥式起重机的型式分类
桥式起重机按其取 物装置分为
➢ 吊钩桥式起重机 ➢ 抓斗桥式起重机 ➢ 电磁桥式起重机 ➢ 二用桥式起重机 ➢ 三用桥式起重机
通用桥式起重机标准
通用桥式起重机标准号：GB/T14405-1993 替代标准号：JB1036-1928发布单位：国家技术监督局发布起草单位：大连起重机器厂负责起草；北京起重运输机械研究所、太原重型机器厂、上海起重运输机械厂发布日期：实施日期：1主题内容与适用范围本标准规定了通用桥式起重机的分类、技术要求、实验方法及检验规则等内容。
本标准适用于在一般环境中工作的双梁通用桥式起重机（以下简称起重机），其取物装置为吊钩、抓斗或电磁吸盘（起重电磁铁），或同时用其中二种或三种。
专用桥式起重机中相同或类似的部分亦可参照使用。
2引用标准GB191 包装储运图示标志GB699 优质碳素结构钢技术条件GB700 碳素结构钢GB783 起重机械最大起重量系列GB985 气焊、手工电弧及气体保护焊焊缝坡口的基本形式和尺寸GB986 埋弧焊焊缝坡口的基本形式和尺寸GB1102 圆股钢丝绳GB1348 球墨铸铁件GB1591 低合金结构钢GB3323 钢熔化焊对接接头射线照相和质量分级GB3811 起重机设计规范GB4628 桥式起重机圆柱车轮GB4942.2 低压电器外壳防护等级GB5905 起重机试验规范和程序GB5972 起重机械用钢丝绳检验和报废实用规范GB6164 起重机缓冲器GB6333 电力液压块式制动器GB6334 直流电磁铁块式制动器GB6417 金属熔化焊焊缝缺陷分类及说明GB6974 起重机械名词术语GB7592 通用桥式起重机限界尺寸GB8981 优质钢丝绳GB8923 涂装前钢材表面锈蚀等级和除锈等级GB9286 色漆和清漆漆膜的划格试验GB10051 起重吊钩GB 10095 渐开线圆柱齿轮精度GB10183 桥式和门式起重机制造及轨道安装公差GB11352 一般工程用铸造碳钢件GB/T14407 通用桥式和门式起重机司机室技术条件ZBJ19 010 起重机减速器ZBJ19001 起重机底座式减速器ZBK26007 YZ系列起重及冶金用三相异步电动机技术条件ZBK26008 YZR系列起重及冶金用绕线转子三相异步电动机技术条件JB1152 锅炉和钢制压力容器对接焊缝超声波探伤JB2299 矿山、工程、起重运输机械产品、涂漆颜色和安全标志JB2759 机电产品包装通用技术条件JB4315 起重机电控设备3分类3.1型式种类3.1.1起重机的型式种类按其取物装置划分，见图1和表1。
QE75+75通用桥式起重机说明书
QE型75+75t-28.6m桥式起重机说明书河南华东起重机集团有限公司目录一.起重机的用途二.起重机的技术性能三.各机构结构说明四.起重机设计制造的执行主要标准五.起重机的安装规程六.起重机的试车规程七.起重机的维修规程八.起重机的操作规程九.起重机的润滑规程一.起重机的用途：该起重机主要用于吊运车间设备。
二.起重机技术性能：主起升副起升起重量： 75t 75t起升高度： 25m 25m起升速度： 5.1m/min 5.1m/min小车运行速度：主小车:28.6m/min副小车:28.6m/min大车运行速度:60m/min跨度:28.6m 轨道:QU120电源:AC380V起重机工作级别:A5三.各机构结构说明本起重机为双梁双轨、端梁为铰接式结构型式。
主要由桥架、主副小车、大车运行机构、司机室装置、润滑系统、电器控制系统、高压变压器室、检修吊笼等部分组成。
小车沿着梁轨道运行、整车沿着厂房轨道运行。
起升运行的工作及安全制动器均选择我国知名厂家焦作虹桥制动器有限公司生产的YWZ系列制动器。
１.起升机构主起升机构采用一套驱动系统，布置在小车架上，通过电机联轴器传动轴减速机驱动卷筒旋转达到起升下降。
驱动机构设置了两套工业制动器。
减速机为中硬齿面,电机采用起重专用电机,绝缘等级为F级,防护等级为IP44, 主副小车能达到同升同降，单升单降。
2.小车运行机构小车运行机构采用集中驱动。
小车架的轴承箱支承采用角箱式。
车轮的安装，检修方便。
3.大车运行机构大车运行机构采用四点分别驱动。
八个驱动轮。
大车运行机构的车轮和平衡架轴承箱支承和小车运行机构。
主梁端部与车轮平衡臂的联接采用整体镗孔。
4.小车架小车架基本受力件为箱形梁、工字梁结构。
材料采用Q235钢材。
由梁及走台焊接成一个整体钢架。
具有良好的刚性。
支承车轮均采用角型轴承箱，装配精度高，拆卸方便。
5.桥架桥架分主梁、端梁。
主梁采用宽型偏轨箱形梁，具有较好的垂直与水平刚度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
通用桥式起重机标准号：GB/T14405-1993替代标准号：JB1036-1928发布单位：国家技术监督局发布起草单位：大连起重机器厂负责起草；北京起重运输机械研究所、太原重型机器厂、上海起重运输机械厂发布日期：实施日期：点击数：1451更新日期：2008年10月05日1主题内容与适用范围本标准规定了通用桥式起重机的分类、技术要求、实验方法及检验规则等内容。
本标准适用于在一般环境中工作的双梁通用桥式起重机（以下简称起重机），其取物装置为吊钩、抓斗或电磁吸盘（起重电磁铁），或同时用其中二种或三种。
专用桥式起重机中相同或类似的部分亦可参照使用。
2引用标准GB191 包装储运图示标志GB699 优质碳素结构钢技术条件GB700 碳素结构钢GB783 起重机械最大起重量系列GB985 气焊、手工电弧及气体保护焊焊缝坡口的基本形式和尺寸GB986 埋弧焊焊缝坡口的基本形式和尺寸GB1102 圆股钢丝绳GB1348 球墨铸铁件GB1591 低合金结构钢GB3323 钢熔化焊对接接头射线照相和质量分级GB3811 起重机设计规范GB4628 桥式起重机圆柱车轮GB4942.2 低压电器外壳防护等级GB5905 起重机试验规范和程序GB5972 起重机械用钢丝绳检验和报废实用规范GB6164 起重机缓冲器GB6333 电力液压块式制动器GB6334 直流电磁铁块式制动器GB6417 金属熔化焊焊缝缺陷分类及说明GB6974 起重机械名词术语GB7592 通用桥式起重机限界尺寸GB8981 优质钢丝绳GB8923 涂装前钢材表面锈蚀等级和除锈等级GB9286 色漆和清漆漆膜的划格试验GB10051 起重吊钩GB 10095 渐开线圆柱齿轮精度GB10183 桥式和门式起重机制造及轨道安装公差GB11352 一般工程用铸造碳钢件GB/T14407 通用桥式和门式起重机司机室技术条件ZBJ19 010 起重机减速器ZBJ19001 起重机底座式减速器ZBJ80006 起重机用铸造滑轮ZBJ80007 起重机用铸造卷筒ZBK26007 YZ系列起重及冶金用三相异步电动机技术条件ZBK26008 YZR系列起重及冶金用绕线转子三相异步电动机技术条件JB1152 锅炉和钢制压力容器对接焊缝超声波探伤JB2299 矿山、工程、起重运输机械产品、涂漆颜色和安全标志JB2759 机电产品包装通用技术条件JB4315 起重机电控设备3分类3.1型式种类3.1.1起重机的型式种类按其取物装置划分，见图1和表1。
表1续表1注：序号5～7的名称，亦可称二用桥式起重机。
3.1.2型号表示方法注：对于可供用户选择的要素，如电磁吸盘的型号，抓斗的规格，确切的起升高度，司机室的型式及入口方向，运行轨道的型号、机构工作级别的特殊要求，是否提供制冷或供热装置等，应另在订货合同中用文字说明。
3.1.3标记示例a．起升机构具有主、副钩的起重量20/5t，跨度19.5m，工作级别A5，室内用吊钩桥式起重机，应标为：起重机QD20/5-19.5A5 GB/T14405b．起重量10t，跨度22.5m，工作级别A6，室外用抓斗桥式起重机，应标为：起重机QZ10-22.5A6W GB/T14405c．起重机10t，跨度25.5m，工作级别A7，室内用抓斗吊钩桥式起重机，应标为：起重机QN10-25.5A7 GB/T14405d．起重机5t，跨度16.5m，工作级别A6，室外用三用桥式起重机，应标为：起重机QS5-16.5A6W GB/T14405e．起重量50/10＋50/10t，跨度28.5m，工作级别A5，室内用双小车吊钩桥式起重机，应标为：起重机QE50/10+50/10-28.5A.5 GB/T144053.2基本参数3.2.1起重机的主参数起重量（代号Gn）和工作级别的划分，见表2。
表2当设有主、副钩时其匹配关系为3：1～5：1，并用分子分母形式表示，如：80/20；50/10等。
二用、三用的起重量根据用户需要进行匹配。
3.2.2起重机的标准跨度（代号S，见图1）见表3。
表3 m注：有无通道，系指建筑物上沿着起重机运行线路是否留有人行安全通道。
3.2.3起重机工作级别的选用见表2及附录B（参考件）3.2.4起重机的起升高度见表4注：①有范围的起升高度，具体值视起重量而定。
②表4所列为最大起升高度（必要时，经供需双方协商，也可超出此限），用户在订货时应提出实际需要的起升高度，实际值应从6m始每增加2m为一档，取偶数。
3.2.5起重机各机构工作速度（单位：m/min）的名义值宜采用以下数系：0.63;0.8;1.0;1.25;1.6;2.0;2.5;3.2;4.0;5.0;6.3;8.0;10;12.5;16;20;25;32;40;50;63;80;100;125。
吊钩起重机的速度见表5；抓斗及电磁起重机的速度见表6。
表5 m/min注：在同一范围内的各种速度，具体值的大小，应与起重量成反比，与工作级别成正比。
地面操纵的运行速度按低速级。
表6 m/min3.3限界尺寸起重机的最大结构尺寸应符合GB7592中规定的限界尺寸要求。
4技术要求起重机的设计、制造应符合GB3811和本标准的有关规定。
4.1环境条件4.1.1起重机的电源为三相交流，频率为50Hz，电压为380V。
电动机和电器上允许电压波动的上限为额定电压的＋10％，下限（尖峰电流时）为额定电压的－15％，其中起重机内部电压损失应符合GB3811的规定。
4.1.2起重机运行轨道的安装应符合GB10183的要求。
4.1.3起重机安装使用地点的海拔高度不超过2000m（超过1000m时应对电动机容量进行校核）。
4.1.4工作环境中不得有易燃、易爆及腐蚀性气体。
4.1.5吊运物品对起重机吊钩部位的贴身热温度不超过300℃。
4.1.6室外用起重机非工作状态的最大风压为800Pa（相当于11级风）。
4.1.7起重机正常工作的气候条件4.1.7.1对室内工作的起重机a．环境温度不超过＋40℃，在24h内的平均温度不超过＋35℃；b．环境温度不低于－5℃；c．在＋40℃的温度下相对温度不超过5％。
4.1.7.2对室外工作的起重机a．环境温度不超过＋40℃，在24h内的平均温度不超过35℃；b．环境温度不低于－25℃；c．环境温度不超过＋25℃时的相对温度允许暂时高达100％；d．工作风压不大于：内陆150Pa（相当于6级风），沿海250Pa（相当于7级风）。
4.2使用性能4.2.1起重机的起重能力应达到额定起重量，对吊钩起重机指吊钩以下起吊物品的重量总和，对抓斗和电磁起重机指抓斗或电磁吸盘的自重和被起升物品的重量的总和。
4.2.2与起重机使用有关的参数，应符合本标准3.2条和用户在订货合同中提出的要求。
4.2.3对吊钩起重机，起吊物在下降制动时的制动距离（控制器在下降速度最低档稳定运行，拉回零位后，从制动器断电至重物停止时的下滑距离）应不大于1min内稳定起升距离的1/65。
4.2.4对吊钩起重机，当起升机构的工作级别为M4、M5和M6，且额定起升速度等于或高于5m/min时要求制动平衡，应采用电气制动方法，保证在0.2～1.0Gn范围内下降时，制动前的电动机转速降至同步转速的1/3以下，该速度应能稳定运行。
4.2.5四绳双鄂板抓斗的抓满率应不小于90％。
4.2.6电磁吸盘的吸重能力应不小于额定值。
4.2.7双小车起重机，两个小车相同机构的操纵应是既可联动，也可单独开动。
4.2.8起重机的静态刚性规定为：由起重量和小车自重在主梁跨中引起的垂直静挠度应符合以下要求：a、对A1～A3级，不大于S/700；b、对A4～A6级，不大于S/800；C、对A7级，不大于S/1000。
4.2.9起重机的动态刚性规定为：当小车位于跨中时，主梁的满载自振频率应不小于2Hz。
当用户或设计本身对此有要求时才进行校核。
4.3材料及热处理4.3.1起重机金属结构件的材质，碳素结构钢按GB700、低合金结构钢接GB1591，牌号的选用不低于表7的规定。
表7注：1）重要构件，指主梁、端梁、平衡梁、（支腿）及小车架。
2）要求-20℃时冲击功不小于27J，在钢材订货时提出或补作试验。
4.3.2重要构件的钢村在涂装前应进行表面喷（拋）丸的除锈处理，应达到GB8923中规定的Sa2 1/2级；其余构件应达到Sa2级或St2级（手工除锈）。
4.3.3起升机构用制动轮，其材质应不低于GB699中规定的45钢或GB11352中规定的ZG340-640钢。
表面热处理硬度为45～55HRC，深2mm处的硬度应不低于40HRC。
4.3.4运行机构制动轮可采用墨铸铁，材质应不低于GB1348中规定的QT500-7。
4.4主要零部件4.4.1起重机应选用符合或性能不低于下列标准的零部件：圆柱车轮GB4628缓冲器GB6164块式制动器GB6333或GB6334钢丝绳GB8918、其次选用GB1102起重吊钩GB10051司机室GB/T14407减速器ZB J19 010或ZB J19 011采用其他减速器时，齿轮副的精度不低于GB10095中规定的8-8-7级。
铸造滑轮ZB J80 006铸造卷筒ZB J80 007电动机ZB K26 008或ZB K26 007电控设备JB43154.4.2如用开式齿轮传动，则齿轮副精度不低于GB10095中规定的8级。
4.4.3抓取粉状物、砂子及粮食物料的抓斗，斗口接触处的间隙应不大于2mm 。
4.4.4制动轮安装后，应保证其径向圆跳动不超过表8规定的值。
表84.4.5车轮安装后，应保证基准端面（在装配后的外侧，其上加工出深约1.5mm的沟槽作标记）上的圆跳动不超过表9规定的值。
表94.5焊接4.5.1焊缝坡口应符合GB985和GB986的规定，特殊接头应在图样上注明。
4.5.2焊缝外部检查不得有目测可见的明显缺陷，这些缺陷按GB6417的分类为：裂纹、孔穴、固体夹杂、未熔合和未焊透、形状缺陷及上述以外的其他缺陷。
4.5.3主梁受拉区的翼缘板、腹板的对接焊缝应进行无损探伤，射线探伤时应不低于GB3323中规定的II级，超声波探伤时应不低于JB1152中规定的I级。
4.6桥架（起重机运行机构组装完成以后）4.6.1主梁应有上拱，跨中上拱度应为（0.9/1000～1.4/1000）S，且最大上拱度应控制在跨中S/10的范围内。
桥架检测条件见附录A（补充件）。
4.6.2主梁在水平方向产生的弯曲：对轨道居中的正轨箱形梁及半偏轨箱形梁不大于S1/2000（S1为两端始于第一块大筋板的实测长度，在离上翼缘板约100mm的大筋板处测），当Gn≤50t时只能向走台侧凸曲。
对全偏轨箱形梁、单腹板梁及桁架梁，应满足4.6.9及4.6.10条对轨道的要求。
