山特500VA UPS稳压电源常见故障维修实例

合集下载

山特UPS-500维修实例

山特UPS-500维修实例
山特UPS-500维修实例
贵州 胡以华
1993-08-27
ቤተ መጻሕፍቲ ባይዱ
分析与维修:UPS只能工作在逆变状态,有市电却不能转换,可能是如下原因造成的:①输入3A保险管熔断;②市电不正常,低于165V或高于250V;③逆变转换控制部分出现故障。取下3A保险管检查是好的;因同一机房的其它UPS能正常工作,所以不存在市电偏低和偏高的问题。检查逆变转换控制部分,因该电源内的芯片型号被擦掉。这给维修带来一定困难,但是,笔者曾碰到过多台UPS-500相同的故障现象。在检修时,先查“市电启动失败”如是高电平,则正常,检测“市电启动失败”,有四路,它们是高压和过流保护、输入电压上限、输入电压下限、输入电压保护。通过查看UPS-500电路图,得知以上几路是经过交流220V整流、滤波得来,经查,交流220V没有被送到主控板上,结果是插座P4与主控板上插针接触不好所致。

山特500vaups稳压电源常见故障维修实例

山特500vaups稳压电源常见故障维修实例

山特500V A U P S稳压电源常见故障维修实例(总7页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面,使用请直接删除故障现象一:市电供电正常时,逆变时有输出,但输出电压偏高至275V分析与维修:根据稳压电源工作原理可知,只有当电源的高压保护电路和市电稳压电路有故障时,才会出现上述现象。

电源输出电压经T2取样、整流、滤波后,加至电压比较器U7的⑧、⑨脚,然后接参考电压端。

只有当比较器U7的⑧脚电压高于⑨脚电压时,脚④才会跳变成低电平输出,从而控制保护电压动作。

以下分两步逐一进行检测:一、市电稳压的检测从实物图中可知,市电电压的高低取决于继电器S3~S8的吸合状态。

先用万用表逐一检测,发现继电器S3的线圈已烧断,故S3不吸合,使得220V 市电电压完全加在T3的第3、4根抽头间,从而导致输出电压偏高。

更换T3,开机运行,故障排除。

在实际工作中,考虑到该稳压电源直接接在交流稳压器上使用,又无同规格的继电器可代换,将S3中的第①、③短接即可。

二、高压保护电路的检测首先用万用表测得电压比较器U7的⑧脚电压为2.35v、⑨脚电压为2.25v,此时高压保护电路不起动。

逐一仔细查看高压保护电路的每一元器件,均无故障。

适当调整电位器RP8,当下调至某一数值(减少)时,高压保护电路突然正常起动。

由此可知,电源高压保护电路的电压偏高,须重新调整。

将电源的输入端接在交流调压器上,输出端接在电压表上。

然后将调压器的电压值慢慢地从175v升至250v,并记录下此过程中输出电压最大值是230v。

当输出电压是235v时,沿逆时针方向缓慢调整电位器RP8,直至高压保护电路刚一启动即可。

注意,当高压保护电路出现故障,输出电压为220v±5%时,是无法仅凭肉眼观察到的。

因此在使用时要定期检查高压保护电路是否正常。

故障现象二:停电时,逆变不工作分析与维修:根据故障现象分析得知,该故障是因蓄电池电压太低引起。

山特UPS常见故障及排除

山特UPS常见故障及排除
电池模式UPS过载或负载设备故障
检查负载水平并移去非关键性设备,重新计算负载功率并减少连接到UPS的负载数量检查负载设备有否故障
电池灯闪烁
电池电压太低或未连接电池
检查UPS电池部分,连接好电池,若电池损坏,速更换电池
1#故障灯亮、电池灯闪烁,蜂鸣器一秒一叫
UPS充电部分故障
请与供应商联系维修
市电正常,UPS不入市电
连接好UPS电池,若电池电压低,先行关电后再开机
UPS内部发生故障
请联系供应商进行维修
1#故障指示灯与5#灯亮,蜂鸣器长鸣
UPS输出短路或UPS因内部故障关闭
关掉UPS,去掉所有负载,确认负载没有故障或内部短路。重新开机,如失败,请同您的供应商联系。
故障现象
故障原因
排查及解决方法
1#故障指示灯与4#灯亮,UPS长鸣
UPS因内部故障关闭
请同您的
UPS输入断路器开路
手动使断路器复位
电池放电时间短
电池充电不足
保持UPS持续接通市电三小时以上,让电池重新充电
UPS过载
检查负载水平并移去非关键性设备
电池老化,容量下降
更换电池,请同经销商联系,以获得电池及其组件
开机键按下后,UPS不能启动
按开机键时间太短
按开机键持续一秒以上,启动UPS
UPS没有接电池或电池电压低并带载开机
UPS过充电保护动作
UPS充电器故障,请同您供应商联系
市电指示灯闪烁
市电电压或频率超出UPS输入范围(开机时UPS一秒两叫,连叫八声)
此时UPS正工作于电池模式,保存数据并关闭应用程序,确保市电处于UPS所允许的输入电压或频率范围
市电零、火线接反,UPS两分钟一叫

山特ups电源维修

山特ups电源维修

山特ups电源维修一、山特UPS电源维修方法:常见问题一、有市电时山特UPS输出正常,而无市电时蜂鸣器长鸣,无输出。

故障分析:从现象判断为蓄电池和逆变器部分故障,可按以下程序检查:1、检查蓄电池电压,看蓄电池是否充电不足,若蓄电池充电不足,则要检查是蓄电池本身的故障还是充电电路故障。

2、若蓄电池工作电压正常,检查逆变器驱动电路工作是否正常,若驱动电路输出正常,说明逆变器损坏。

3、若逆变器驱动电路工作不正常,则检查波形产生电路有无PWM控制信号输出,若有控制信号输出,说明故障在逆变器驱动电路。

4、若波形产生电路无PWM控制信号输出,则检查其输出是否因保护电路工作而封锁,若有则查明保护原因;5、若保护电路没有工作且工作电压正常,而波形产生电路无PWM波形输出则说明波形产生电路损坏。

上述排故顺序也可以倒过来进行,有时能更快发现故障。

常见问题二、山特蓄电池电压偏低,但开机充电十多小时,蓄电池电压仍充不上去。

故障分析:从现象判断为蓄电池或充电电路故障,可按以下步骤检查:1、检查充电电路输入输出电压是否正常;2、若充电电路输入正常,输出不正常,断开蓄电池再测,若仍不正常则为充电电路故障;3、若断开蓄电池后充电电路输入、输出均正常,则说明蓄电池已因长期未充电、过放或已到寿命期等原因而损坏。

备有大量UPS电源配件、备板。

现面对全国承接维修服务:四、山特UPS电源维修流程:第1步:根据客户的故障现象描述,评估该产品的可修复性。

第2步:客户寄/送到我司,登记入库,等待检测。

第3步:工程师检测故障点,出具检测报告书,确定维修价格及维修周期。

第4步:维修报价,等待客户确认。

同意则进行维修,不同意则原机返回。

第5步:维修ok,测试正常。

第6步:试机成功。

第7步:客户付款;登记出库。

第8步:交付客户使用。

第9步:贴心的跟踪服务。

五、代理销售山特UPS电源:金汇能是一家从事工控自动化产品维修服务的公司,从事山特UPS电源维修技术近二十年。

山特UPS常见故障检修资料

山特UPS常见故障检修资料

3kV A在线式UPS的工作原理与故障维修UPS的品牌较多,这里以山特(Santak)牌C系列3kV A在线式UPS为例叙述其工作原理及维修方法,供电源技术工程人员参考。

1性能参数与系统框图(1) 性能参数如表1所示,这里同时把该系列1kV A及2kV A产品的性能参数一并列出,供比较用。

型号项目C1k C2k C3k额定容量(输出)1kV A 2kV A 3kV A输入电压160~276V频率50Hz±5%输出电压220V频率50Hz电压稳定度±2%频率稳定度±0.5%(电池供电)超载能力110%(10s)130%(200ms)电池直流电压36V 96V密封免维护电池12V/7.2Ah×3 2V/6.5Ah×8 2V/7.2Ah×8备用时间(满载/半载)7分钟/17分钟8分钟/25分钟5分钟/20分钟充电时间回充至90% 8h转换时间停电或复电零中断噪音1m距离<45dB <50dB批示灯负载、电池供电及UPS运转状态批示灯等警报声音电池放电当输入断电时每4s发出警告声,当电池将用尽时每秒发警告声UPS异常连续声输出插座4个通讯接口(DB-9P)NOVELL及RS232接口断电、电池低电压,遥控UPS开、关环境温度0℃~40℃湿度10%~90%(不结露)重量(净重)14.5kg 35kg 36kg外形尺寸(mm)W×D×H 145×405×220 195×455×330表1 山特C1kV A/ C2kV A/ C3kV A性能参数(2) 系统框图系统框图如图1所示,当市电正常时,主路由功率因数校正电路产生逆变器工作所需的±370V 的直流电压,再经逆变器将直流转换为交流输出;另一路市电经充电器电路产生110V的直流电压对蓄电池充电;当市电中断时,蓄电池所储存的能量经DC/DC变换器转换为±400V 的直流电压作为逆变器输入,使输出实现不间断供电。

山特UPS常见故障检修

山特UPS常见故障检修

UPS的工作原理与故障维修UPS的品牌较多,这里以山特(Santa)牌C系列3kVA在线式UPS 为例叙述其工作原理及维修方法,供电源技术工程人员参考。

1 性能参数与系统框图(1) 性能参数如表1所示,这里同时把该系列1kVA及2kVA产品的性能参数一并列出,供比较用。

型号项目C1k C2k C3k额定容量(输出)1kVA 2kVA 3kVA输入电压160~276V频率50Hz±5%输出电压220V频率50Hz电压稳定度±2%频率稳定度±0.5%(电池供电)超载能力110%(10s)130%(200ms)电池直流电压36V 96V密封免维护电池12V/7.2Ah×3 2V/6.5Ah×8 2V/7.2Ah×8备用时间(满载/半载)7分钟/17分钟8分钟/25分钟5分钟/20分钟充电时间回充至90% 8h转换时间停电或复电零中断噪音1m距离<45dB <50dB批示灯负载、电池供电及UPS运转状态批示灯等警报声音电池放电当输入断电时每4s发出警告声,当电池将用尽时每秒发警告声UPS异常连续声输出插座4个通讯接口(DB-9P)NOVELL及RS232接口断电、电池低电压,遥控UPS开、关环境温度0℃~40℃湿度10%~90%(不结露)重量(净重)14.5kg 35kg 36kg外形尺寸(mm)W×D×H 145×405×220 195×455×330表1山特C1kVA/ C2kVA/ C3kVA性能参数(2) 系统框图系统框图如图1所示,当市电正常时,主路由功率因数校正电路产生逆变器工作所需的±370V的直流电压,再经逆变器将直流转换为交流输出;另一路市电经充电器电路产生110V的直流电压对蓄电池充电;当市电中断时,蓄电池所储存的能量经DC/DC变换器转换为±400V的直流电压作为逆变器输入,使输出实现不间断供电。

山特UPS 500(后备式)维修一例

山特UPS 500(后备式)维修一例
更换V8后,电瓶端电压为24.5V,充电电流1A充电正常。
■故障分析:拆开UPS上盖,用万用表测量UPS的串联电瓶电压为20V。重新打开UPS电源开关(不接负载在市电正常时)UPS绿色LED亮,似乎已进入充电状态,测量电瓶端电压仍为20V。开关UPS电源,电瓶电压没有变化,说明系统不向电瓶充电。测量硅全桥B1的交流输入端电压为24.5V直流输出端为33V说明整流电路正常,再测电阻R103对地电压为15V左右。调整可变电阻VR3,电瓶端电压不变,说明V8(LM317T三端稳压器)故障。取下电路板拆下V8散热片发现LM317T的1、2脚断,一活动3脚也折断。分析为V8散热片与电路板之间固定不好,在搬动过程中,使V8散热片牵动V8管脚乃至管脚损坏。使电瓶长时间得不到充电,以至于刚逆变便进入保护的截止状态。
山特UPS 500(后备式)维修一例
吉林 李建波
1994-04-22
ቤተ መጻሕፍቲ ባይዱ
■故障现象:一台放置三个月左右的山特500WUPS,在市电正常时,打开电源开关,UPS绿色LED亮,输出为稳压后的220V交流电。此时接入AT&T386微机一台机器正常工作。忽然停电,UPS刚进入逆变状态,蜂鸣器便长鸣不止,随即UPS输出截止,微机停止工作。

山特 UPS-500维修三例

山特 UPS-500维修三例
山特 UPS-500维修三例
贵州 胡以华
1994-07-08
例一、
故障现象:不管有市电,开机,UPS的蜂鸣器发出“都”一声,约几秒钟后,蜂鸣器长鸣,输出电压为0伏。
分析与排除:这是市电供电电路和逆变电路同时出故障所致。
首先检查市电供电电路。取下3A保险管检查,完好;检查U3的11脚(市电启动失败端),为高电平,说明市电启动已失败,依次往后查,发现这部分电路没有工作,结果发现UPS市电输入的火线已断掉,即切断了市电的输入,重新接好火线,接上市电,开机,供电正常;拔掉市电,开机,UPS发出“都”的一声后,几秒钟蜂鸣器长鸣。检查蓄电池电压,24.5伏,正常;检查末级晶体管Q17、Q18(MJ11033),两管子已损坏,在更换该对管子时,应注意两管的配对使用,更换两管,开机,一切正常。
例三
故障现象:开机,无反应(蜂鸣器不鸣,指示灯不亮,没输出)。
分析与排除:笔者曾在贵报93年第41期已有阐述,这里再作些补充。我们知道,电源内的门电路、比较器、三端稳压块、蜂鸣器、脉宽调制组件SG3524、时基电路555、指示灯,如它们的供电电压VCC没了,也会出现开机三无的现象,见附图
例二
故障现象:在市电供电状态时,开机,机内发出“嗒”、“嗒”连续的声音。
分析与排除:机内发现连续的“嗒”声,这钟声音系继电器瞬间吸合、断开发出。打开机壳,用万用表量继电器的线包电压,为0伏;量蓄电池端电压时,发现开关的出线已从电池正极脱落,用钳子使之接触好,开机,声音消失,故障排除。
如D19、R104、U9损坏,都会导致VCC输出为0伏,笔者曾遇到U9损坏,更换,故障排除。 (贵州 胡以华)

SANTANK UPS-500故障检修三例

SANTANK UPS-500故障检修三例

SANTANK UPS-500故障检修三例
故障现象一:开机无任何动作。

开机后,有200v电压输出,但整机没有任何动作,指示灯也不亮。

逆变时无电压,无动作。

查U8(LM/1317)输入、输出均正常。

139(712)的输入有27.5v的电压而输出端即Vcc=0。

换一同型号7812后,开机恢复正常。

故障现象二:市电工作正常,逆变无输出。

逆变开机,蜂鸣器即长鸣,查电池电压正常,无下降现象,可见,不是因为电池电压过低而保护,这就说明是过流保护而引起的。

查U2的9脚为高电平,U2的14脚为高电平,U1(10)脚为高电平,逆变电路U1被封锁。

进一步查Q17、Q18基极到集电极断路,再查前级Q5、Q6正常。

Q17、Q18为Mill033复合管,更换两只同型号管子后好(更换后须对电路作重新整定)。

故障现象三:市电工作正常,也逆变,但输出电压只有100v左右。

查Q17、Q18、Q3、Q4、Q5、Q6都正常,分析电路可知U1的14、11脚输出的是方波控制电压。

控制过程是这样的:由于U1的4、5脚被封锁,2脚加一固定的误差电压,逆变输出的交流电压经T2取样和D1、D2、VRl、R1、C等元件反馈到1脚,形成一闭环自控回路,实现逆变输出电压的自动稳压过程。

U1的14、11脚脉冲宽度不够,使Q17、Q18导通时间变短,输出电压变低。

调节VRl可以调节U1的输出脉宽,即调整输出电压的大小。

调节VRl,使交流输出用指针式万用表测量在230V左右即可。

Santak-500VA后备式UPS常见故障的排除

Santak-500VA后备式UPS常见故障的排除
正确电阻(×1Ω档) 50Ω 25Ω 20Ω
反向电阻(×1K档) 3.5KΩ ∞ ∞
由于MJ11033损坏后几乎全部是发射结开路,因此在路测其b-e间的正向电阻是否为50Ω左右即可决定。
功率管损坏后一般出现两种故障现象。一是有市电时工作正常,逆变时有输出但输出电压偏低,同时变压器发出较大的噪音。二是在市电状态下,UPS输出正常,但逆变时无220V的交流电压输出。
另一个在逆变状态下出现问题较多的地方就是Q17、Q18两个功率管。这两个功率管(MJ11033)是达林顿复合功率管,其主要参数为:额定工作电流IC=50A,额定功率Pw=300W,反向工作电压BVceo=120V。其测量数值如下表。
MJ11033 b-e b-c c-e
Santak-500VA后备式UPS常见故障的排除
500VA后备式UPS电源使用比较普遍,下面主要介绍SANTAK(山特)UPS-500VA电源常见故障的维修。其常见的故障有:功率管Q17、Q18损坏;参数(电位器)失调;交流保险丝断;电瓶老化;U8、U9性能变坏;晶体管Q1和Q2损坏。
UPS由两部分组成。一是市电供电部分,另一是逆变供电部分。当UPS出现故障时,首先要分出是哪一部分出了问题,若绿色指示灯亮,蜂鸣器不叫,有220V输出电压,则说明市电供电稳压部分正常,否则有故障点。若红色指示灯闪烁或长亮、蜂鸣器断续鸣叫或长鸣,说明逆变器部分不正常。
在两个部分中逆变部分的故障率最高。而逆变部分出问题最多的就是电池。目前,在中小型UPS电源中,广泛使用的是免维护密封式铅酸蓄电池,它的价格较贵,大约占UPS电源生产总成本的2/5~1/2左右。它的正常电压为12V。本文所讲的UPS中有两块这样的电池。两块电池电压在20V~26V之间UPS可以正常使用,否则应更换电池或对电池进行充电,然后查相关电路是否有故障。一般电源电池出问题的原因为蓄电池的内阻增大,严重时会使个别电池永久损坏;另一个原因是蓄电池长期闲置不用或长期处于浮充状态而不放电。长期处于浮充状态是电池损坏的最主要原因,因此UPS在使用一段时间后,要人为地使UPS处于逆变状态一会,这样可延长电池寿命。

山特 UPS电源常见故障的分析与维修

山特 UPS电源常见故障的分析与维修

山特UPS电源常见故障的分析与维修山特UPS电源常见故障的分析与维修山特UPS-500型电源常见故障的分析与维修检查故障的一般方法1、观察法:后备式山特UPS不间断电源发生故障时,应首先观察控制面板上各工作状态指示灯的闪烁情况,来判断是市电供电自动稳压控制线路部分还是逆变器部分出了故障。

若绿色指示灯亮,蜂鸣器不叫,有220伏输出电压,则说明市电供电稳压部分正常,否则,则有故障点;若红色指示灯闪烁或长亮、蜂鸣器断续鸣叫或长鸣,说明逆变器部分不正常。

2、电压测试法——测量关键点的电压。

若是交流自动稳压部分出了故障,就用万用表测量市电供电主回路各点电压,很快就会查找出故障:一般故障出在交流输入电路熔断熔断器,或转移控制继电器和自动稳压控制继电器的触点接触不良;若故障来源于逆变器部分,则应首先检查30A电池保险管是否完好,电池电压是否在最低极限值以上,末级驱动晶体管是否已损坏等易损元件上。

通过初步的观察仍未排除故障,则应检查芯片IC4和IC8,测量各控制电平。

若工作指示灯或蜂鸣器指示异常,则先检查IC4(VE556定时器)各控制点的电平,正常数值如表1;若测得IC4某控制端的电平明显偏离表中值,则说明故障发生在与此控制相连的线路中。

若NE556芯片及报警指示控制电路正常,则要接下去检查IC8(SG3524)各控制端的电平,正常电平如表2。

若发现IC8某脚电压偏离表中正常值过大,则故障可能来源于此相连的控制部分或IC8本身。

常见故障的分析与排除1、故障现象:在市电供电正常时开启山特UPS电源,逆变器工作指示灯却是闪烁的,蜂鸣器发现间断叫声,即山特UPS电源是工作在逆变器状态,不能转移到市电供电的工作状态。

故障分析与维修:不能进行市电供电转换,说明市电供电——逆变器供电转换控制电路出现了故障,要重点测试这部分电路。

UPS-500不间断电源是处于市电供电还是逆变器供电状态,是由IC5的两个与非门组件组成的RS触发器的状态决定的。

山特UPS故障分析图

山特UPS故障分析图

山特UPS故障分析图1.电源开关:持续按前面板“︱”键1秒,就可以进行开机;持续按前面板“”键1秒,就可以进行关机。

2.旁路指示灯亮表示负载电力直接由市电提供。

3.逆变指示灯亮表示负载电力由市电或电池经UPS提供。

4.电池指示灯长亮表示负载电力由电池经UPS提供。

6.故障指示灯亮表示UPS发生异常状况。

7.负载指示灯(电池容量指示灯):此灯为条形显示。

表示负载大小(电池容量)百分比。

8.注:在正常状态下”市电指示灯”,”逆变指示灯”,”负载容量指示灯5”,”负载容量指示灯6”处于常亮状态,其他灯处于关闭状态。

放电须知:该ups型号为c10ks,功率为:7kw放电操作应使用30%功率(7000*0.3=2000w)负载进行放电,可以放电到电源用尽或者蜂鸣1秒鸣叫一次为止。

面板灯号显示与工作状态对应表●:表示持续亮,★表示闪烁,↑表示灯号显示或告警声取决于其它:状态市电指示灯:此灯亮,表示市电输入正常旁路指示灯:此灯亮,表示ups的电力来源直接由市电经过旁路至负载逆变器指示灯:此灯亮,表示ups的电源通过逆变器传到负载故障指示灯:此灯亮,ups发出连续警报声,表示ups有异常状况负载/电池容量指示灯:此灯为条形显示,表示负载大小或电池容量的百分比在市电模式下,条形指示为负载容量百分比。

当市电中断时,ups转换到电池洪电模式下,条形指示为电池容量百分比。

具体指示灯含义:(从下向上序)市电模式下,表示负载容量:电池模式下;表示电池容量:指示灯负载容量指示灯电池容量指示灯6---0-35%指示灯6---96%-100%指示灯5---36%-55%指示灯5---76%-95%指示灯4---56%-75%指示灯4---56%-75%指示灯3---76%-95%指示灯3---36%-55%指示灯2---96%-105%指示灯2---0-35%。

山特UPS常见故障及排除

山特UPS常见故障及排除
连接好UPS电池,若电池电压低,先行关电后再开机
UPS内部发生故障
请联系供应商进行维修
电池模式UPS过载或负载设备故障
检查负载水平并移去非关键性设备,重新计算负载功率并减少连接到UPS的负载数量检查负载设备有否故障
电池灯闪烁
电池电压太低或未连接电池
检查UPS电池部分,连接好电池,若电池损坏,速更换电池
1#故障灯亮、电池灯闪烁,蜂鸣器一秒一叫
UPS充电部分故障
请与供应商联系维修
市电正常,UPS不入市电
UPS过充电保护动作
UPS充电器故障,请同您供应商联系
市电指示灯闪烁
市电电压或频率超出UPS输入范围(开机时UPS一秒两叫,连叫八声)
此时UPS正工作于电池模式,保存数据并关闭应用程序,确保市电处于UPS所允许的输入电压或频率范围
市电零、火线接反,UPS两分钟一叫
重新连线使市电零火线正确连接
1#故障指示灯与2#灯亮,UPS长鸣
1#故障指示灯与5#灯亮,蜂鸣器长鸣
UPS输出短路或UPS因内部故障关闭
关掉UPS,去掉所有负载,确认负载没有故障或内部短路。重新开机,如失败,请同您的供应商联系。
故障现象
故障原因
排查及解决方法
1#故障指示灯与4#灯亮,UPS长鸣
UPS因内部故障关闭
请同您的供应商联系
1#故障指示灯与3#灯亮,UPS长鸣

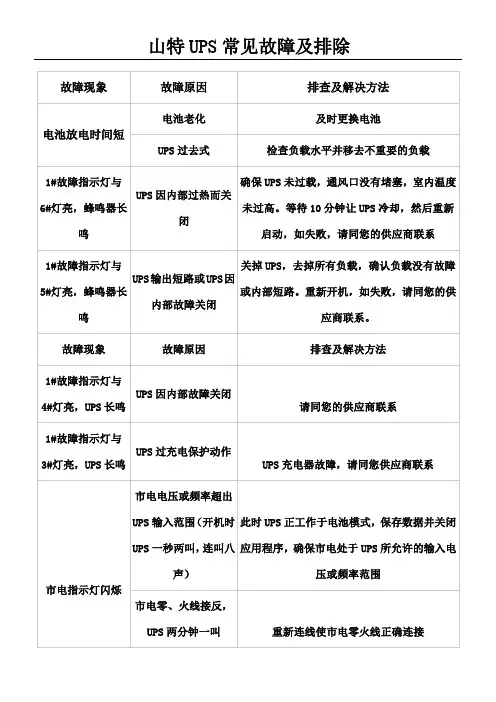

山特UPS常见故障及排除
故障现象
故障原因
排查及解决方法
电池放电时间短
电池老化
及时更换电池
UPS过去式
检查负载水平并移去不重要的负载
1ቤተ መጻሕፍቲ ባይዱ故障指示灯与6#灯亮,蜂鸣器长鸣
UPS因内部过热而关闭

山特VAUS稳压电源常见故障维修实例

山特VAUS稳压电源常见故障维修实例

故障现象一:市电供电正常时,逆变时有输出,但输出电压偏高至275V 分析与维修:根据稳压电源工作原理可知,只有当电源的高压保护电路和市电稳压电路有故障时,才会出现上述现象。

电源输出电压经T2取样、整流、滤波后,加至电压比较器U7的⑧、⑨脚,然后接参考电压端。

只有当比较器U7的⑧脚电压高于⑨脚电压时,脚④才会跳变成低电平输出,从而控制保护电压动作。

以下分两步逐一进行检测:一、市电稳压的检测从实物图中可知,市电电压的高低取决于继电器S3~S8的吸合状态。

先用万用表逐一检测,发现继电器S3的线圈已烧断,故S3不吸合,使得220V市电电压完全加在T3的第3、4根抽头间,从而导致输出电压偏高。

更换T3,开机运行,故障排除。

在实际工作中,考虑到该稳压电源直接接在交流稳压器上使用,又无同规格的继电器可代换,将S3中的第①、③短接即可。

二、高压保护电路的检测首先用万用表测得电压比较器U7的⑧脚电压为2.35v、⑨脚电压为2.25v,此时高压保护电路不起动。

逐一仔细查看高压保护电路的每一元器件,均无故障。

适当调整电位器RP8,当下调至某一数值(减少)时,高压保护电路突然正常起动。

由此可知,电源高压保护电路的电压偏高,须重新调整。

将电源的输入端接在交流调压器上,输出端接在电压表上。

然后将调压器的电压值慢慢地从175v升至250v,并记录下此过程中输出电压最大值是230v。

当输出电压是235v 时,沿逆时针方向缓慢调整电位器RP8,直至高压保护电路刚一启动即可。

注意,当高压保护电路出现故障,输出电压为220v±5%时,是无法仅凭肉眼观察到的。

因此在使用时要定期检查高压保护电路是否正常。

故障现象二:停电时,逆变不工作分析与维修:根据故障现象分析得知,该故障是因蓄电池电压太低引起。

打开机盖,将其取出充电,故障排除。

用一段时间后故障依旧,故怀疑充电回路有故障。

用万用表电压档检测充电回路中的三端可调稳压块LM317,其输入电压正常,但输出端电压仅为14.3v,重新调整均无反应。

UPS不间断电源故障诊断实例及解决办法

UPS不间断电源故障诊断实例及解决办法

UPS不间断电源故障诊断实例及解决办法摘要:不间断供电电源(UPS)是一种高可靠性的电子电源设备,但是依然会存在UPS出现故障的情况,针对此类情况,本文实例列举了品牌故障以及实例解决办法。

1山特UPS-500故障现象1:逆变输出正常,市电输入时UPS无输出。

故障分析:逆变输出正常,使用市电时无输出,故障主要存在于市电电压检测电路和市电/逆变继电器转换电路。

由于这个继电器转换电路简单,故首先检查此部分电路。

人为使该继电器动作,发现市电转换正常,说明故障在市电电压检测电路。

此部分相关电路如图1所示。

从此图可以看出,当市电输入电压为220V时,经变压整流得到一个约为+30V的市电输入检测信号电压,该电压高低与市电输入电压成正比。

此电压经R60、R59、C25滤波后,得到一个+2.4V的直流电平信号,该信号分别送到U5的7脚和U6的4脚。

由-5V经R54、RP5分压得到的1.6V接至U5的6脚。

此时U5的1脚、U6的2脚都输出+12V的高电位,使后续电路中的继电器不工作,市电的输入与输出保持连通状态。

当市电电压低至170V以下时,U5的第7脚电位降至1.5V 以下,低于第6脚的电位,第1脚输出低电位,使后续电路中继电器动作,切断市电通路,UPS转为逆变输出;当电压高于260V时,U6的第2脚输出低电位,后续电路中的继电器动作,切断市电通路,UPS转为逆变输出。

现测U5(LM339)的1脚电位为6V,正常为0V,测2脚为0V,6脚和5脚电位正常,7脚电位为4V,正常时为2.4V,而测市电输入正常,30V检测电平信号正常,说明故障是由于市电检测电路损坏引起。

根据上述市电检测电路的工作原理可知,引起U57脚电位升高的原因有两种:①30V检测电平升高;②U5或外围损坏。

首先测R59上端电位2.7V正常,说明故障是由于U5或外围元件损坏引起。

断电查U5外围元件均正常,重新加电测U5的1脚和U6的2脚电压发现1脚为0V,2脚为6V,据此基本可断定U5损坏,更换U5故障排除。

山特——500VAUPS电源维修一例

山特——500VAUPS电源维修一例
┏━━━━┯━━━━━┯━━━━━━━┓
┃ │ 单独测 │ 在跳测 ┃
┃MJ11033 ├──┬──┼───┬───┨
┃ │黑───┼───┨
┗━━━━┷━━┷━━┷━━━┷━━━┛
现将在维修中测得的数据献给初修UPS电源者,希望能有所借鉴。
上数据为500型万用表×100档测得。
若测得数据为上表,逆变功放正常。
若测得的数据与上表有较大的差别,则逆变功放部分肯定有坏的地方。据我的经验,坏MJ11033的属多。(湖南 许钢)
┃ B C │∞ │5.3K│8K │460Ω ┃
┠────┼──┼──┼───┼───┨
┃ B E │3K │5.7K│800Ω │480Ω ┃
┠────┼──┼──┼───┼───┨
┃ C E │4K │∞ │380Ω │6.5K ┃
山特——500VAUPS电源维修一例
湖南 许钢
1994-11-04
故障检查:电瓶电压24V,正常。接通市电,打开UPS开关,用万用表交流电压档,将表笔接在UPS输出口,关断市电,万用表指针指到150V后马上退回零,怀疑逆变管(MJ11033)有一只已坏。
故障排除:焊下被怀疑一管,换上新管,开机工作正常。

山特UPS常见故障及排除

山特UPS常见故障及排除
山特UPS常见故障及排除
山特UPS常见故障及排除
故障现象
故障原因
排查及解决方法
电池放电时间短
电池老化
及时更换指示灯与6#灯亮,蜂鸣器长鸣
UPS因内部过热而关闭
确保UPS未过载,通风口没有堵塞,室内温度未过高。等待10分钟让UPS冷却,然后重新启动,如失败,请同您的供应商联系
连接好UPS电池,若电池电压低,先行关电后再开机
UPS内部发生故障
请联系供应商进行维修
UPS输入断路器开路
手动使断路器复位
电池放电时间短
电池充电不足
保持UPS持续接通市电三小时以上,让电池重新充电
UPS过载
检查负载水平并移去非关键性设备
电池老化,容量下降
更换电池,请同经销商联系,以获得电池及其组件
开机键按下后,UPS不能启动
按开机键时间太短
按开机键持续一秒以上,启动UPS
UPS没有接电池或电池电压低并带载开机
1#故障指示灯与5#灯亮,蜂鸣器长鸣
UPS输出短路或UPS因内部故障关闭
关掉UPS,去掉所有负载,确认负载没有故障或内部短路。重新开机,如失败,请同您的供应商联系。
故障现象
故障原因
排查及解决方法
1#故障指示灯与4#灯亮,UPS长鸣
UPS因内部故障关闭
请同您的供应商联系
1#故障指示灯与3#灯亮,UPS长鸣
电池模式UPS过载或负载设备故障
检查负载水平并移去非关键性设备,重新计算负载功率并减少连接到UPS的负载数量检查负载设备有否故障
电池灯闪烁
电池电压太低或未连接电池
检查UPS电池部分,连接好电池,若电池损坏,速更换电池
1#故障灯亮、电池灯闪烁,蜂鸣器一秒一叫

山特UPS稳压电源的维修

山特UPS稳压电源的维修

山特UPS稳压电源的维修
王斌
【期刊名称】《实用无线电》
【年(卷),期】1998(000)003
【摘要】山特500VA UPS后备式不间断稳压电源是由微电脑系统控制的全稳压、不停电、220V交流电源系统,是专为电脑系统和精密电子仪器用户设计的。

它具有高效率、体积小、性能可靠等特点。

它除了保证输出稳定的交流电压以外,还可以
在交流市电突然停电或瞬间某周波电压过高(过低)时,立即对负载供电。

在电源线上的短暂高压尖峰脉冲和高频噪音信号均被有效地钳制至最低程度,使电脑系统内的
存储数据DA-TA和软件程序丝毫不受影响,以确保电脑系统或精密电子仪器正常运行。

故障现象市电供电正常,逆变时有输出,但输出电压偏高(265V)。

分析与维修根据稳压电源工作原理可知,只有当电源的高压保护电路和市电稳压电路有故障时,才
会出现以上故障,从图1中可知,电源输出电压经T2取样、整流、滤波后,
【总页数】1页(P37)
【作者】王斌
