轨道动力车车架结构强度与刚度分析

轨道动力车车架结构强度与刚度分析轨道动力车（也称轨道摆臂车）是一种用于铁路轨道维护和检修的专用车辆，具有高强度、大承载能力和良好的机动性能。

为了确保轨道动力车在作业过程中能够稳定可靠地运行，其车架结构的强度和刚度至关重要。

本文将对轨道动力车的车架结构强度和刚度进行分析。

一、车架结构介绍轨道动力车的车架结构通常由前后挂架和车身组成。

前后挂架由前后桥架、摆臂、液压缸、弹簧等组成，能够实现对车架的支撑和挂载功能。

车身包括车体、机械室、电器室、操纵室等，是车辆的主体部分。

车架结构的强度和刚度决定了车辆的安全性、稳定性和可靠性。

车架结构的强度是指在受到载荷作用时，车架不会发生破坏或变形的能力。

轨道动力车在作业过程中承受着来自铁轨、震动、重载等多种外力作用。

因此，车架结构必须具有足够的强度来承受这些载荷。

轨道动力车的车架一般采用焊接结构，由高强度钢材制成。

车架上的各个构件都需要进行强度计算，以确保其能够承受规定的载荷。

车架结构的强度分析通常包括静力分析和动力分析两个方面。

其中，静力分析重点在于求解各个构件的应力，而动力分析则关注车架在受到随机载荷或冲击载荷时的响应。

车架结构的强度设计应该基于最恶劣的工况来进行。

对于轨道动力车而言，最恶劣的工况通常是承载最大的荷载和经历最大的抗震振动。

因此，在车架结构设计过程中，需要考虑到载荷的大小、方向和应用点，以及地震参数等因素。

车架结构的刚度分析包括两个方面：静态刚度和动态刚度。

静态刚度描述了在静态条件下车架的变形程度，是指车架对静载荷的响应能力。

动态刚度描述了车架在运行时的变形程度，是指车架对动载荷的响应能力。

车架结构的刚度分析需要考虑到各个构件的刚度、刚度分布和组合方式等因素。

车架结构刚度的设计与强度的设计一样，应该基于最恶劣的工况进行。

在刚度设计过程中，需要考虑到各个因素的综合作用，如车架斜率、轴距、质量分布、减震器等因素。

四、结论1. 轨道动力车车架结构的焊接点、受力点等部位强度应该要满足各项使用、承载的力学要求。

WD-320第三章

第三章WD-320轨道动力稳定车的运用·整备作业·联挂运行·作业准备·作业操纵·岗位作业标准·作业结束·返回驻地了解了WD-320轨道动力稳定车的构造、功用和操作使用后，又该如何来良好地运用WD-320轨道动力稳定车呢？这就是本章所要讲述的内容。

第一节整备作业所谓整备作业就是出车前的准备工作，由机组人员在规定的时间内完成。

整备作业的范围包括：燃油、机油、液压油等的补充，随车备品的准备，以及制动机等系统的性能试验。

一、柴油发动机燃油的整备柴油发动机是在汽缸内将燃油的化学能转变为机械能的一种动力机械，因此，燃油是柴油发动机的“粮食”和动力，具有特别重要的作用。

1．燃油的规格与选用WD-320轨道动力稳定车柴油发动机燃油系应采用GB252-1994规定的优质轻柴油，共有10号、5号、0号、-10号、-20号、-35号、-50号七种标号。

标号中的数字代表轻柴油的凝固点，即在低温下失去流动性时的摄氏温度值，各标号轻柴油的凝固点依次不高于10℃、5℃、0℃、-10℃、-20℃、-35℃、-50℃。

柴油在接近凝固点之前，局部油液内就有石蜡状结晶析出，柴油的流动阻力增大，结晶物易使通路阻塞，供油不足，雾化不良，甚至供油中断，所以在柴油发动机使用时要正确选用燃油标号。

选用燃油标号的原则是：在WD-320轨道动力稳定车运用的最低环境温度下，燃油不会析出石蜡；凝点必须低于动力稳定车运用的最低环境温度；燃油品质必须符合要求；在保证动力稳定车正常运用的前提下，尽可能使用低标号燃油，以降低运营成本。

因此，在不同地域、不同季节，选用的柴油标号也不同。

通常选用凝固点低于动力稳定车运用最低环境温度之下3℃～5℃的轻柴油为宜。

0号轻柴油适于在全国各地区4～9月间使用；-10号轻柴油适于长城以南地区冬季使用；-20号轻柴油适于长城以北地区冬季使用；-35号、-50号轻柴油适于东北、西北等高寒地区冬季使用。

轨道动力稳定车操作规程

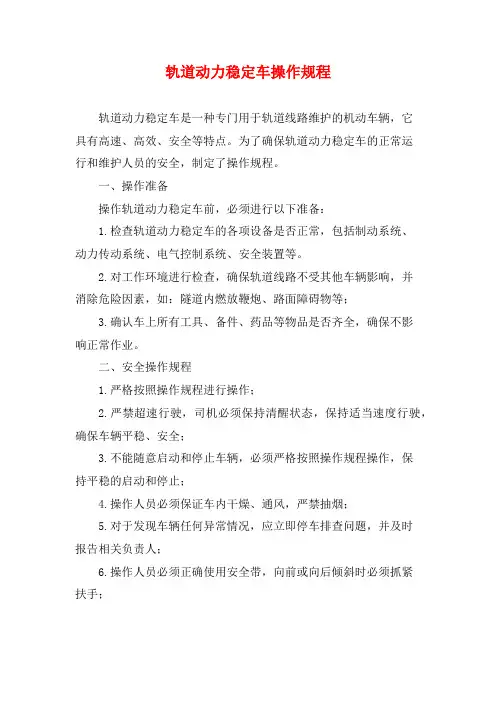

轨道动力稳定车操作规程轨道动力稳定车是一种专门用于轨道线路维护的机动车辆，它具有高速、高效、安全等特点。

为了确保轨道动力稳定车的正常运行和维护人员的安全，制定了操作规程。

一、操作准备操作轨道动力稳定车前，必须进行以下准备：1.检查轨道动力稳定车的各项设备是否正常，包括制动系统、动力传动系统、电气控制系统、安全装置等。

2.对工作环境进行检查，确保轨道线路不受其他车辆影响，并消除危险因素，如：隧道内燃放鞭炮、路面障碍物等；3.确认车上所有工具、备件、药品等物品是否齐全，确保不影响正常作业。

二、安全操作规程1.严格按照操作规程进行操作；2.严禁超速行驶，司机必须保持清醒状态，保持适当速度行驶，确保车辆平稳、安全；3.不能随意启动和停止车辆，必须严格按照操作规程操作，保持平稳的启动和停止；4.操作人员必须保证车内干燥、通风，严禁抽烟；5.对于发现车辆任何异常情况，应立即停车排查问题，并及时报告相关负责人；6.操作人员必须正确使用安全带，向前或向后倾斜时必须抓紧扶手；7.轨道动力稳定车操作时，必须保持与轨道的平行，不得侧倾，加强转向力度时必须严格控制；8.车辆驾驶过程中，发现有行人、车辆等障碍物，应立即减速，注意避让和安全。

三、工作作业规程1.进行线路检查时，必须按照检查方案和流程进行检查，认真记录检查结果；2.进行轨道维护作业时，必须按照作业方案进行操作，严格按照安全操作规程进行操作；3.维护作业完成后，必须清理现场，保持轨道线路的清洁与整洁；4.作业完成后，必须将轨道动力稳定车停放到指定的停车位置，严禁私自停放。

以上就是轨道动力稳定车操作规程的相关内容，操作人员必须严格遵守操作规程，保证车辆运行的安全与稳定。

轨道动力稳定车结构及工作装置(13页)

· 在作业过程中，动力稳定车是进行连续作业的，轨道的下沉量是自动控制的。在中间测小车的测量杆上，各有一个高度传感器。高度传感器分别与双弦测量系统中的每条钢弦连接，可以实时测量左右钢轨的实际高度，然后输入作业系统驱动垂直油缸对轨道产生相应的压力，最终使轨道达到预定的下沉量。通过动力稳定车作业后能够迅速的提高线路的横向阻力和道床的整体稳定性。特别是对于刚捣固完的线路进行稳定作业可以起到很好的巩固作用。
工作原理
· 动力稳定车的工作原理是，激振器使轨排产生水平振动的同时，再由稳定装置的垂直油缸对每条钢轨自动地施加必要的下压了，轨道在水平振动力和垂直下压力的共同作用下，道砟重新排列达到密实，并使轨道有控制地均匀下沉。
· 动力稳定车一次作业后，线路的横向阻力值便恢复到作业前的80% 以上，从而有效地提高了捣固作业后的线路质量，为列车的安全运行创造了必稳定车的作用
· 动力稳定车是线路修理、提速改造和新线建设作业机组中重要的配套设备。该机通过两套激振装置，强迫道床及轨排产生横向水平振动，并向道床传递垂直静压力，使道碴流动重新排列，互相填充达到密实，实现轨道在振动状态下有控制地均匀下沉而不改变线路原有的几何形状和精度，以提高作业线路的纵横向阻力和道床的整体稳定性，可以有效降低线路维修作业后列车限速运行的限定条件。
动力稳定车的功能
动力稳定车的主要功能是对线路施加垂直静载荷和双向水平激振力。通过垂直下压力和水平振动的联合作用。促使道渣移动，充填，密实轨道随之均匀下沉，使道渣颗粒之间增大了接触面积，也就增大了颗粒间的摩擦力和嵌制力，从而提高了道床的稳定性。
动力稳定车的结构与工作原理
· 组成

轨道动力稳定车结构及工作装置课件

状态。
垂直调节装置
通过调节稳定车的垂直位置，确保稳定车在轨道上保持垂直
状态。
防倾覆装置
通过限制稳定车的倾覆角度，保证稳定车在运行过程中的稳
定性。
减震装置
通过吸收轨道不平顺对稳定车产生的冲击，提高稳定车的运
行平稳性。
控制系统
传感器
实时监测稳定车的运行状态和轨道状况，并将信号传输给控
制系统。
控制单元
作用
提高轨道质量，减少列车运行时的冲击和振动，延长轨道和车辆使用寿命，确保列车安全、舒适地运行。
结构组成
稳定装置
包括稳定器和夯实器，用于对轨道进行稳定和夯实，是轨道动力稳定车的核心工作装置。
车架
轨道动力稳定车的车架通常采用钢制结构，是整车的承载基础，安装有发动机、传动系统、稳定装置等部件。
率。
耐久性
车体结构需具备足够的耐久性，能够承受长时间、高强度的运行。
舒适性
车体设计需考虑乘客舒适性，如座椅、空调、照明等设施的配置。
转向架
01
02
03
悬挂系统
采用先进的悬挂系统，吸收和缓冲轨道不平顺对车辆的影响，提高乘坐舒适性。
轮对与轴承
选用耐磨、耐压的轮对和轴承，确保转向架运行平稳、可靠。
根据传感器的信号，对稳定车的动力输出、稳定装置和制动系统进行控制。
显示界面
显示稳定车的运行状态、故障信息和操作指令，方便操作人员监控和操作。
通信设备
实现稳定车与地面控制系统的数据传输和指令接收，保证稳
定车的远程控制和监测。
04
安全操作与维护保养
安全操作规程
01
02
03

轨道动力稳定车结构及工作装置课件

铁路轨道的稳定
在铁路维修作业中，轨道动力稳定车可以配合其他作业车辆，对轨道进行动力稳定和压实，提高维修作业的效率和效果。
铁路维修作业
城市轨道交通中的高架线路需要定期维护以确保安全。轨道动力稳定车能够为高架线路提供稳定的动力支持，确保线路几何尺寸的准确性。
高架线路维护
除了轨道本身，城市轨道交通还包括许多其他设施，如道岔、排水系统等。轨道动力稳定车在维护这些设施时同样起到重要作用，提高城市轨道交通的整体运营水平。
显示车辆的工作状态和各种参数，方便驾驶员监控和操作。
03
工作装置
功能
稳定装置的主要功能是提供稳定力，确保轨道动力稳定车的运行平稳。
组成
稳定装置通常由减震器和平衡装置组成，减震器用于减小振动，平衡装置则通过调整车体重心位置来提高稳定性。
工作原理
在运行过程中，稳定装置通过实时监测轨道的振动和倾斜情况，自动调整减震器和平衡装置的工作状态，以实现最佳的稳定效果。
轨道动力稳定车结构及工作装置课件
目录
轨道动力稳定车概述轨道动力稳定车结构工作装置轨道动力稳定车应用轨道动力稳定车发展趋势与挑战
01
轨道动力稳定车概述
轨道动力稳定车是一种用于铁路轨道稳定和整平的工程车辆，通过提供稳定和均匀的轨道几何形状，确保列车安全、平稳地运行。
具有强大的稳定和整平能力，能够快速、有效地处理轨道的不平顺问题，提高轨道的几何形状精度和稳定性。
特点
稳定装置具有高灵敏度和快速响应的特点，能够有效地应对各种复杂路况和突发情况，确保轨道动力稳定车的安全和稳定性。
功能：牵引装置的主要功能是为轨道动力稳定车提供动力，使其能够沿轨道行驶。
功能：辅助装置的主要功能是为轨道动力稳定车的正常工作和维护提供支持。

WD-400动力稳定车结构、工作原理、运用、保养1

• 1）传动系统采用静液压传动，作业时柴油机转速为 1600rpm，节能效果显著（WD-320型稳定车作业时柴油机的转速为2000rpm）；由于液压传动没有寄生功率产生，故能呈现良好的加速性能；整机在0～80km/h的速度行驶过程中可实现无级调速。
• 2）电器控制系统采用先进的PLC数字控制系统，性能稳定、可靠性高，故障率低，维护成本低。

• 紧急制动距离 ≤400m(在平直道上速度为80 km/h时)
•轨距
1435mm
• 作业走行速度
0.2～4km/h
• 转向架心盘距
12000mm
• 作业效率
≥2.5km/h
• 转向架轴距
1500mm
• 最小运行半径
100m
• 最小作业半径
180m
• 发动机额定功率
348kW
• 最高双向自行速度
80 km/h
（2)走行驱动油泵
A4VG125
（3)辅助作业系统油泵 1PF2G3 3X / 32
（4)过滤及冷却油泵 1PF2G4 2X /80
３）液压马达
（1)振动马达： A2FM80 （2)走行马达： A6VM160(三个)
４）车轴齿轮箱
i 5.944 n输入 3000rpm
M输出 22.5kN.m
• （2）软件部分：WD400型稳定车上位工控机和触摸屏编程软件采用功能强大的Visu+组态软件，它的开发接口设计清晰、操作直观，所有的组态画面元素能够轻松地通过鼠标点击或拖拽实现；PLC控制器编程软件采用PC Worx 5.0 软件，它可以使用多种编程语言（如梯形图、功能块、结构语言等）进行灵活编程，直观易学。WD320型稳定车的单片机主要采用汇编语言编程，编程难度大、不直观。

动力稳定车完好标准

WD320稳定车完好标准1.整车外观及主要附属装置1.1.结构完整，机件齐全，无自主加装的超限装置。

1.2.各连接紧固件、传动系统、基础制动、车钩、车轴齿轮箱、分动齿轮箱和减速齿轮箱等安装牢固可靠，车底其他吊挂零部件，安装牢固，焊接可靠。

1.3.主车架无裂纹、变形和严重锈蚀。

1.4.车体及外表面清洁，无明显油垢和油漆剥落，司机室内，不漏雨。

车门开闭灵活，密封良好，门锁可靠。

左右升降壁上下移动轻快。

1.5.前后标志灯、警灯、作业照明灯、中间顶棚灯、司机室内照明灯、全部仪表灯、指示灯等齐全有效；大灯远近光正常有效；雨刮器齐全，工作正常；风、电喇叭声音洪亮；前后通话装置工作正常，声音清晰。

1.6.空调器、加热器工作正常，制冷及采暖效果良好。

1.7.各种标志涂色正确清楚，铭牌齐全，清楚。

1.8.胶管接头无松动，胶管无磨损、龟裂、老化等。

1.9.硬管安装牢固，无径向窜动，管卡无松动。

1.10.电缆电线捆扎整齐，无破损。

1.11.（*）各部件保险安全链齐全牢靠，锁定可靠，安全行车备件齐全。

2.各系统及主要部件技术性能2.1.发动机2.1.1.（*）在冷热状态下，起动次数不超过2次，转速从1000r/min升至2300r/min，升降迅速、平稳，无异常冲击，振动或敲击声，预热功能有效、可靠，起动限制功能正常。

2.1.2.各仪表指示正确，各报警灯显示无误，整机各停机按钮作用有效。

2.1.3.无漏油、漏气、外表无明显油垢。

2.1.4.电瓶充放电正常，电瓶充电量满足规定要求，电瓶箱及接线柱无严重腐蚀。

2.2.传动系统2.2.1.ZF动力换档变速箱、分动齿轮箱、车轴齿轮箱等工作正常，齿轮啮合平稳，无异响，挂、脱档无误，箱内油面到位，无漏油现象。

运行和作业时，各齿轮箱轴承温升不得超过45℃。

2.2.2.各传动轴传动平稳，无裂纹和变形，法兰盘连接螺栓无松动，万向节润滑充分，转动无异响。

2.2.3.传动系统安全保护装置齐全，安装牢固可靠。

城市轨道车辆的组成

城市轨道车辆的组成以城市轨道车辆的组成为题，我们将介绍城市轨道车辆的各个部分以及其功能。

一、车体结构城市轨道车辆的车体通常由钢材制成，具有足够的强度和刚度来承受车辆的运行和载荷。

车体外部通常采用铝合金或不锈钢面板进行装饰，以提高车辆的美观性和耐腐蚀性。

车体内部则设计有座椅、扶手、车门等设施，以提供乘客的舒适感和便利性。

二、动力系统城市轨道车辆的动力系统通常由电动机、牵引系统和能源供应系统组成。

电动机负责提供车辆的动力，通常采用交流电机或直流电机。

牵引系统则将电动机的动力传输到车轮上，通常采用齿轮传动或牵引电缆传动。

能源供应系统则提供电能给电动机，通常通过接触网或第三轨供电。

三、制动系统城市轨道车辆的制动系统用于控制车辆的速度和停车。

常见的制动系统有机械制动、电阻制动和电子制动等。

机械制动通常采用摩擦制动或电磁制动，通过摩擦力或电磁力来减速或停车。

电阻制动通过将电动机的旋转能量转化为电能来减速或停车。

电子制动则通过控制电动机的电流来实现减速或停车。

四、辅助设备城市轨道车辆的辅助设备包括通信设备、监控设备、空调设备、照明设备等。

通信设备用于车辆之间的通信和与控制中心的通信。

监控设备用于监视车辆的运行状态和乘客的安全。

空调设备用于调节车辆内部的温度和湿度，以提供乘客的舒适感。

照明设备用于照亮车辆内部和外部环境。

五、安全设备城市轨道车辆的安全设备主要包括紧急制动系统、火灾报警系统和紧急疏散设备等。

紧急制动系统用于在紧急情况下迅速停车，以保证乘客的安全。

火灾报警系统用于监测车辆内部的温度和烟雾，一旦发现火灾，会自动报警并采取相应的措施。

紧急疏散设备包括紧急出口、灭火器等，用于在紧急情况下疏散乘客和灭火。

六、车辆控制系统城市轨道车辆的控制系统用于控制车辆的运行和停车。

常见的控制系统有自动驾驶系统和人工驾驶系统。

自动驾驶系统通过车载计算机和传感器来实现车辆的自动控制，可以实现列车的自动驾驶和自动停车。

人工驾驶系统则由驾驶员来控制车辆的运行和停车。

轨道动车稳定车技术规格书

轨道动车稳定车技术规格书1基本要求1.1该机适用于捣固、清筛大修后的线路和新线的道床稳定作业。

1.2该机适用于50、60、75kg/m钢轨，木枕或混凝土轨枕，碎石道床的稳定作业。

1．3运行与作业条件1．3．1限界在运行状态下：机器的轮廓尺雨应符合中国铁路车辆限界（如图1、图2）。

在作业状态下；机器的所有部分不得超越中国铁路建筑限界“建限—1”（如图3）。

1．3．2轨距：1435mm1．3．3线路最大超高：150mm1．3．4线路最大坡度：33‰1．3．5最大允许轴重：23t1．3．6最大海拔高度：2000m1．3．7环境温度范围：-10ºC ～+50ºC1．3．8该机能在雨天和夜间作业，能在风沙和灰尘严重的条件下正常工作。

2主要技术性能和规格2．1可双向行驶，自行速度不小于80km/h.2．2运行操作位在司机室左侧。

2．3能与其它线路养护机械及列车联挂运行，在联挂状态下，运行速度不小于100km/h .2．4运行时，通过的最小曲线半径：100m ；作业时，通过的最小曲线半径：180m。

2．5在平直线路上，以80km/h速度运行时，单机紧急制动距离为340m～400m 。

制动时不擦伤车轮。

2．6该机装有两组稳定装置。

2．7作业速度在0～2.5km/h范围内可调。

2．8稳定装置的振动频率在0～42HZ范围内可调，两组稳定装置相应的水平振动力共0～320kN。

2．9两组稳定装置的总垂直下压力在0～240kN范围内可调。

2．10测量系统精度纵向水平精度：±1mm横向水平精度；±1mm线路正矢精度：±1mm2．11整机作业精度应保持捣固车作业后的线路纵向水平、横向水平和曲线正矢。

2．12该机应安装显示设备，以监视作业速度、振动频率、振幅和下沉量。

2．13该机作业时应能控制轨道下沉量，能自动记录作业质量和检测的结果。

2．14车架和走行装置2，14，1车架两端设牵引梁，其纵向承压能力不小于2250KN（符合铁路车辆设计要求），具有足够的刚度。

动力稳定车

工作原理

对线路施加垂直静荷载和双向水平激振力，通过垂直下压力和水平振动的联合作用，促使道碴移动、充填、密实，轨道随之均匀下沉，使道碴颗粒之间增大了接触面积，也就增大了颗粒间的摩擦力和嵌制力，提高了道床的稳定性。稳定车具有自动控制轨道下沉量的检测系统，作业中可根据线殊的实际状态自动调整诱宜衡载的加软盆，便软道的下沉t始终深持定值。因龙，动力趁定可使执道初始下疏t得到均匀的准确的控制，不改变捣固作业后轨道正确的几何尺寸。经稳定车作业过一次的线路;不仅可以迅速达到列丰全速运行所需要的道床横自阻力，大大编短列车限速慢行的时何，保持捣固作业后正确的轨道几何尺寸.并可较长久地维持轨道的稳定性私几何状态，延长大修、维修周期，节约缓修费用。另外，稳定车作业时使钢轨扣件产生的应变很小，不到列车通过时的 2%。

施工现场小型稳定机技术展望

1.智能化检测，动态检测轨道的变化，及时调整轨道下沉量。 2.控制系统的可靠性不高，提高电气控制电路与仪器稳定性。 3.集成化施工作业，与捣固机、清筛机等养路机械配合使用，提高作业效率。 4.注重节能环保，改善施工作业环境。

组成

动力稳定车是集机、电、液、气和计算机控制于一体的自行式大型养路机械。它的主要结构由动力与走行传动系统、稳定装置、主动与从动转向架、车架与顶棚、前后司机室、空调与采暖设备、单弦与双弦测量系统、液压系统、电气系统、制动系统、气动系统和车钩缓冲装置等十二部分组成。
发展历程

我国1984年首次引进奥地利普拉塞公司生产的DGS s2 N型动力稳定车，对线路进行大修、维修的机械化配套作业，取得了很好的效果。国外的经验和国内的实践说明:线路动力稳定车是一种现代化的先进的线路机械设备，它可以高质量、高效率地使线路达到完好的技术状态，不但能在铁路大修、维修机械化作业中发挥重要作用，而且在新线的道床的稳定中也有广阔的应用前景。 1989年我国开始了动力稳定车国产化的研制工作。铁道部专业设计院于1990年4月首先完成了动力稳定车的作业部件—动力稳定装置的国产化研究设计，1991年1 月，戚墅堰工艺研究所生产的第一台WD 320型动力稳定车稳定装置，开始在普拉塞公司DGS s2 N型动力稳定车上进行装机试验。经现场考核使用后，该稳定装置于 1992年通过了科技成果鉴定，现已投入批量生产。

GYK轨道车运行控制设备讲解ppt

《gyk轨道车运行控制设备讲解ppt》
xx年xx月xx日
contents
目录
• 介绍 • 设备原理 • 操作与使用 • 维护与保养 • 安全与可靠性 • 发展趋势与展望
01
介绍
设备概述
GYK轨道车运行控制设备是一种用于轨道车辆运行控制的设备，它由硬件和软件组成，可以实现列车运行控制、信号灯指示、故障诊断等功能。
列车运行控制：可以控制列车的启动、停止、前进、后退等操作，同时可以设定运行速度和方向。
信号灯指示：可以指示列车的前进方向和停车位置，帮助操作人员掌握列车运行状态。
02
设备原理Biblioteka 轨道车运行控制设备的原理设备构成
轨道车运行控制设备主要由硬件和软件组成，硬件包括控制台、传感器、执行器等，软件包括控制程序和驱动程序等。
操作安全
设备应易于操作，避免操作过程中出现安全事故。
故障安全
设备应设计成在故障情况下，不会对操作者和设备本身产生危害。
防护安全
针对可能出现的危险情况，设备应配备相应的安全防护装置。
轨道车运行控制设备的可靠性设计考虑因素
可靠性预计与分配
根据产品功能和性能要求，对设备的各组成单元进行可靠性
预计与分配。
03
操作与使用
轨道车运行控制设备的操作步骤
设备连接
将轨道车运行控制设备与显示器、传感器等其他设备正确连接，并确保电源线连接正常。
开机
按下电源开关，等待设备自检完成，进入主界面。
参数设置
根据实际需求，进入参数设置界面，设置轨道车的速度、方向、距离等参数。
运行控制
在参数设置完成后，根据操作指令对轨道车进行启动、停止、加速、减速等操作。

轨道动力稳定车操作规程

轨道动力稳定车操作规程轨道动力稳定车是一种用于铁路维护和修复工作的特种设备，具备在不同铁路轨道上行驶和作业能力。

为了确保安全和高效作业，使用轨道动力稳定车需要遵守一系列的操作规程。

下面是关于轨道动力稳定车操作规程的详细介绍。

一、操作前的准备工作1.1 车辆检查：操作人员在使用轨道动力稳定车之前，应仔细检查车辆各项关键部件是否完好，例如车体、车轮、传动系统等。

确保轨道动力稳定车处于良好的工作状态。

1.2 工作环境检查：操作人员应仔细检查作业区域的环境情况，确保没有障碍物、漏洞或其他危险因素。

如有必要，应进行清理和修复工作，以确保作业区域的安全。

1.3 安全防护准备：操作人员应佩戴符合要求的安全防护装备，包括安全帽、安全鞋、手套、耳塞等。

同时，需要准备好灭火器、急救箱等紧急设备，以应对可能发生的事故。

二、车辆操作规程2.1 上下车和驾驶：在上下车时，操作人员应确保车辆处于稳定状态，并使用固定装置或者扶手等设施。

驾驶过程中，应保持稳定车速，注意道路情况，遵守交通规则。

2.2 制动和加速控制：在使用轨道动力稳定车时，操作人员应熟练掌握制动和加速控制设备的使用方法，并根据实际情况进行调节，确保车辆稳定运行。

2.3 轨道行驶：操作人员应在规定的轨道上行驶，严禁擅自离开或进入非指定的轨道。

在行驶过程中，应注意轨道情况，谨慎通过道口、岔道等特殊路段。

2.4 作业操作：在进行维护和修复作业时，操作人员应按照作业指导书或者相关规定进行操作，确保作业质量和安全。

同时，在作业过程中，需要与其他作业人员、交通工具等保持良好的沟通和协调。

三、应急处理和事故预防3.1 应急处理：在遇到突发情况或紧急情况时，操作人员应立即采取相应的应急措施，如紧急制动、寻找安全避难地点等。

同时，应及时报告相关管理人员和应急救援人员，以便及时处理。

3.2 事故预防：操作人员应定期参加安全培训和知识更新，提高安全意识和应急处理能力。

在作业过程中，应严格按照操作规程进行操作，避免超负荷运行、超速行驶等危险行为。

轨道吊车的结构和功能

得擅自操作。
安全防护措施
在吊装作业前，应设置安全警示标志，佩戴安全帽等防护用
品，确保作业安全。
常见故障及排除方法
钢丝绳断裂
机械部件磨损
钢丝绳断裂可能是由于长时间使用、磨损或受到化学腐蚀导致的。应定期检查和更换钢丝绳，使用防护剂进行保养。
机械部件的磨损可能会导致设备运行异常。应定期检查并更换磨损部件，保持设备良好状态。
电气系统
包括电动机、电缆、配电箱等设备，为吊车提供动力和控制信号。
安全保护系统
限位装置
限制吊车超出安全工作范围，防止碰撞和倾覆等事故。
安全阀
防止吊车超载，确保载荷不超过额定值。
紧急制动
在紧急情况下，可以迅速停止吊车的运行，保障操作人员和设备的安全。
CHAPTER 03
功能特点
起重性能
轨道吊车的结构和功能
目录
• 轨道吊车简介 • 结构组成 • 功能特点 • 操作与维护 • 发展趋势与技术进步
CHAPTER 01
轨道吊车简介
定义和用途
定义
轨道吊车是一种用于装卸货物、搬运材料和设备的工程车辆。
用途
轨道吊车广泛应用于港口、车站、仓库、厂矿等场所，主要用于装卸和搬运货物，提高物流效率。
自动感知
通过传感器和摄像头，吊车能够自动感知周围的物体和环境，实现自主避障、路径规划等功能，提高作业效率和安全性。
人工智能辅助决策
利用人工智能技术，吊车可以分析历史数据和当前状况，为操作员提供智能化的决策建议，提高决策的准确性和效率。
新能源驱动系统
电力驱动
采用电力驱动系统，轨道吊车可以减少对传统燃油的依赖，降低环境污染和运营成本。

轨道动力稳定车操作规程模版

轨道动力稳定车操作规程模版第一章总则第一条为保障轨道动力稳定车的安全和正常运行，规范员工操作行为，特制定本操作规程。

第二条轨道动力稳定车是指用于进行轨道道床加密、动力撑床、稳定道床等作业的特种设备，在进行操作前，操作人员必须熟悉本规程内容并经过培训，并持有相应的证书。

第三条操作人员必须按照本规程的要求进行操作，严禁擅自操作或违反规程行事。

第四条任何工作都必须以安全为前提，操作人员在进行作业前必须检查设备的运行状况和工作环境，确保安全的前提下进行作业。

第五条在操作过程中如发现异常，应立即停止作业，并及时汇报给相关负责人进行处理。

第六条请勿将操作规程外传或用于其他目的，严禁私自更改规程内容。

第二章操作人员的岗位职责第七条轨道动力稳定车的操作人员应具备下列职责：1. 熟悉轨道动力稳定车的结构和工作原理，具备使用和维护保养的能力；2. 负责操作车辆上的各种操作装置，确保设备正常运行；3. 遵守操作规程的各项规定，确保作业安全；4. 定期检查车辆的运行状况，及时上报异常情况并参与维修工作；5. 配合相关人员做好轨道动力稳定车的维护保养工作；6. 参与开展安全教育和培训工作，提高自身的安全意识和操作技能。

第八条操作人员在进行车辆操作过程中应遵守以下规则：1. 严禁酒后驾车或在疲劳状态下操作车辆；2. 操作过程中要保持专注，不得与他人交谈或分心做其他事情；3. 不得擅自停放或占用其他设备或工作区域，确保通道畅通；4. 在操作过程中如发现异响、异味或其他异常情况，应立即停车并进行排查；5. 不得在车辆运行过程中下车，除非必要时进行设备维修或排障等工作。

第三章作业操作流程第九条轨道动力稳定车的作业操作流程如下：1. 准备工作(1) 检查车辆的正常运行状态，确保各项指示灯正常、仪表显示正常；(2) 确定作业区域的安全情况，包括道路状况、障碍物等；(3) 穿戴好个人防护装备，包括安全帽、工作服、安全鞋等；(4) 确定作业人员的组织协调，明确各个岗位的职责和责任。

WD320型稳定装置振动分析

ＷＤ320型稳定装置振动分析对稳定装置振动系统进行分析，建立了其振动系统动力学模型，得到其振动微分方程，并对其振动特性进行讨论。

标签：稳定装置；振动特性；分析1 总述WD320型动力稳定车是先进的大型线路机械。

其作用是大、中修后的铁道线路通过动力稳定车作业能够迅速地提高线路的横向阻力和道床的整体稳定性，从而为取消线路作业后列车慢行创造条件。

WD320型稳定装置是WD320型动力稳定车的主要作业装置。

前后稳定装置各由两只垂直油缸、一个激振器、两个夹钳轮、四只夹钳油缸、两只水平油缸和四只滚轮等部分组成。

如图1所示。

在稳定装置工作之前，应使两稳定装置与轨排成为一体。

落下滚轮，通过水平油缸的作用，使轮缘紧靠在钢轨的内侧，通过夹钳油缸使夹钳轮夹紧在钢轨的外侧，使稳定装置处于工作状态。

工作时，稳定装置在动力稳定车的牵引下低速走行。

液压马达驱动两激振器高速同步旋转，产生水平振动。

在水平激振力的作用下，轨排产生水平振动，并把激振力传递给道碴。

道碴在此力的作用下受迫振动，相互移动、充填和密实。

与此同时，位于每条钢轨两侧的两只垂直油缸，自动地对每条钢轨施加所需要的垂直下压力，使轨道均匀下沉。

2 稳定装置振动理论分析2.1 稳定装置振动系统的动力学模型分析稳定装置的振动特性，必须首先建立它的动力学模型。

为便于分析计算，需忽略稳定装置某些次要固有特性，这样就可将实际的机械系统近似地简化为一个动力学模型。

（1）振动质量。

稳定装置作业时，在水平油缸、夹钳油缸及垂直下压力联合作用下，稳定装置与轨排成为一体。

所以振动质量分为两大部分：组成稳定装置的全部机件质量及参振轨排段的质量。

将上述离散的而非集中的实际构件近似地视为只有惯性而无弹性的集中质点，设之为参振质量M。

（2）弹性元件。

稳定装置是通过带有橡胶减振器的纵向连接杆和垂直油缸柔性地固定在车架上。

所以弹性元件为纵向连接杆上的四只橡胶减振器和垂直油缸上的两只橡胶减振器。

设上述弹性元件的总刚度为K。
