《数字信号处理》实验报告

数字信号处理》实验报告年级：2011 级班级：信通 4班姓名：朱明贵学号：111100443 老师：李娟福州大学2013 年11 月实验一快速傅里叶变换(FFT)及其应用一、实验目的1. 在理论学习的基础上，通过本实验，加深对FFT的理解，熟悉MATLAB^的有关函数。

2. 熟悉应用FFT对典型信号进行频谱分析的方法。

3. 了解应用FFT进行信号频谱分析过程中可能出现的问题，以便在实际中正确应用FFT。

4. 熟悉应用FFT实现两个序列的线性卷积和相关的方法。

二、实验类型演示型三、实验仪器装有MATLA爵言的计算机四、实验原理在各种信号序列中，有限长序列信号处理占有很重要地位，对有限长序列，我们可以使用离散Fouier变换(DFT)。

这一变换不但可以很好的反映序列的频谱特性，而且易于用快速算法在计算机上实现，当序列x(n)的长度为N时，它的DFT定义为：JV-1 $生反变换为：如-器冃吋科—有限长序列的DFT是其Z变换在单位圆上的等距采样，或者说是序列Fourier变换的等距采样，因此可以用于序列的谱分析。

FFT并不是与DFT不同的另一种变换，而是为了减少DFT运算次数的一种快速算法。

它是对变换式进行一次次分解，使其成为若干小点数的组合，从而减少运算量。

常用的FFT 是以2为基数的，其长度A - o它的效率高，程序简单，使用非常方便，当要变换的序列长度不等于2的整数次方时，为了使用以2为基数的FFT，可以用末位补零的方法，使其长度延长至2的整数次方。

(一)在运用DFT进行频谱分析的过程中可能的产生三种误差1 .混叠序列的频谱是被采样信号频谱的周期延拓，当采样速率不满足Nyquist定理时，就会发生频谱混叠，使得采样后的信号序列频谱不能真实的反映原信号的频谱。

避免混叠现象的唯一方法是保证采样速率足够高，使频谱混叠现象不致出现，即在确定采样频率之前，必须对频谱的性质有所了解，在一般情况下，为了保证高于折叠频率的分量不会出现，在采样前，先用低通模拟滤波器对信号进行滤波。

数字信号处理实验报告

实验一信号、系统及系统响应一、实验目的1、熟悉理想采样的性质，了解信号采样前后的频谱变化，加深对时域采样定理的理解。

2、熟悉离散信号和系统的时域特性。

3、熟悉线性卷积的计算编程方法：利用卷积的方法，观察、分析系统响应的时域特性。

4、掌握序列傅里叶变换的计算机实现方法，利用序列的傅里叶变换对离散信号、系统及其系统响应进行频域分析。

二、实验原理1.理想采样序列：对信号x a (t)=A e −αt sin(Ω0t )u(t)进行理想采样，可以得到一个理想的采样信号序列x a (t)=A e −αt sin(Ω0nT ),0≤n ≤50，其中A 为幅度因子，α是衰减因子，Ω0是频率，T 是采样周期。

2.对一个连续时间信号x a (t)进行理想采样可以表示为该信号与一个周期冲激脉冲的乘积，即x ̂a (t)= x a (t)M(t),其中x ̂a (t)是连续信号x a (t)的理想采样；M(t)是周期冲激M(t)=∑δ+∞−∞(t-nT)=1T ∑e jm Ωs t +∞−∞,其中T 为采样周期，Ωs =2π/T 是采样角频率。

信号理想采样的傅里叶变换为X ̂a (j Ω)=1T ∑X a +∞−∞[j(Ω−k Ωs )],由此式可知：信号理想采样后的频谱是原信号频谱的周期延拓，其延拓周期为Ωs =2π/T 。

根据时域采样定理，如果原信号是带限信号，且采样频率高于原信号最高频率分量的2倍，则采样以后不会发生频率混叠现象。

三、简明步骤产生理想采样信号序列x a (n),使A=444.128，α=50√2π，Ω0=50√2π。

（1）首先选用采样频率为1000HZ ，T=1/1000，观察所得理想采样信号的幅频特性，在折叠频率以内和给定的理想幅频特性无明显差异，并做记录；（2）改变采样频率为300HZ ，T=1/300，观察所得到的频谱特性曲线的变化，并做记录；（3）进一步减小采样频率为200HZ ，T=1/200，观察频谱混淆现象是否明显存在，说明原因，并记录这时候的幅频特性曲线。

数字信号实验报告材料 (全)

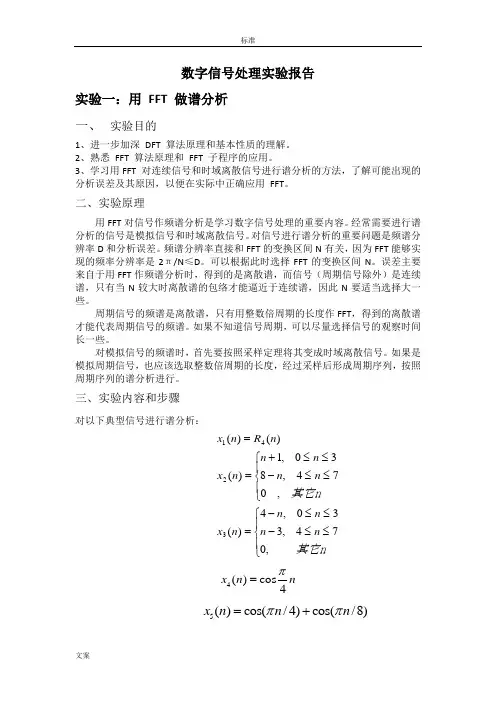

数字信号处理实验报告实验一：用 FFT 做谱分析一、实验目的1、进一步加深 DFT 算法原理和基本性质的理解。

2、熟悉 FFT 算法原理和 FFT 子程序的应用。

3、学习用FFT 对连续信号和时域离散信号进行谱分析的方法，了解可能出现的分析误差及其原因，以便在实际中正确应用 FFT 。

二、实验原理用FFT 对信号作频谱分析是学习数字信号处理的重要内容。

经常需要进行谱分析的信号是模拟信号和时域离散信号。

对信号进行谱分析的重要问题是频谱分辨率D 和分析误差。

频谱分辨率直接和FFT 的变换区间N 有关，因为FFT 能够实现的频率分辨率是2π/N ≤D 。

可以根据此时选择FFT 的变换区间N 。

误差主要来自于用FFT 作频谱分析时，得到的是离散谱，而信号（周期信号除外）是连续谱，只有当N 较大时离散谱的包络才能逼近于连续谱，因此N 要适当选择大一些。

周期信号的频谱是离散谱，只有用整数倍周期的长度作FFT ，得到的离散谱才能代表周期信号的频谱。

如果不知道信号周期，可以尽量选择信号的观察时间长一些。

对模拟信号的频谱时，首先要按照采样定理将其变成时域离散信号。

如果是模拟周期信号，也应该选取整数倍周期的长度，经过采样后形成周期序列，按照周期序列的谱分析进行。

三、实验内容和步骤对以下典型信号进行谱分析：⎪⎩⎪⎨⎧≤≤-≤≤-=⎪⎩⎪⎨⎧≤≤-≤≤+==其它nn n n n n x 其它nn n n n n x n R n x ,074,330,4)(,074,830,1)()()(32414()cos4x n n π=5()cos(/4)cos(/8)x n n n ππ=+6()cos8cos16cos20x t t t t πππ=++对于以上信号，x1(n)~x5(n) 选择FFT 的变换区间N 为8和16 两种情况进行频谱分析。

分别打印其幅频特性曲线。

并进行对比、分析和讨论;；x6(t)为模拟周期信号，选择采样频率Hz F s 64=，变换区间N=16,32,64 三种情况进行谱分析。

数字信号处理实验报告_五个实验

实验一信号、系统及系统响应一、实验目的1、熟悉连续信号经理想采样前后的频谱变化关系，加深对时域采样定理的理解；2、熟悉时域离散系统的时域特性；3、利用卷积方法观察分析系统的时域特性；4、掌握序列傅立叶变换的计算机实现方法，利用序列的傅立叶变换对连续信号、离散信号及系统响应进行频域分析。

二、实验原理及方法采样是连续信号数字处理的第一个关键环节。

对采样过程的研究不仅可以了解采样前后信号时域和频域特性发生变化以及信号信息不丢失的条件，而且可以加深对傅立叶变换、Z 变换和序列傅立叶变换之间关系式的理解。

对一个连续信号)(t x a 进行理想采样的过程可用下式表示：)()()(^t p t t xx aa=其中)(^t x a 为)(t x a 的理想采样，p(t)为周期脉冲，即∑∞-∞=-=m nT t t p )()(δ)(^t x a的傅立叶变换为)]([1)(^s m a m j X T j a XΩ-Ω=Ω∑∞-∞=上式表明^)(Ωj Xa为)(Ωj Xa的周期延拓。

其延拓周期为采样角频率（T /2π=Ω）。

只有满足采样定理时，才不会发生频率混叠失真。

在实验时可以用序列的傅立叶变换来计算^)(Ωj X a 。

公式如下：Tw jw ae X j X Ω==Ω|)()(^离散信号和系统在时域均可用序列来表示。

为了在实验中观察分析各种序列的频域特性，通常对)(jw e X 在[0，2π]上进行M 点采样来观察分析。

对长度为N 的有限长序列x(n)，有：n jw N n jw k ke m x eX--=∑=)()(1其中，k Mk πω2=，k=0,1,……M-1 时域离散线性非移变系统的输入/输出关系为 ∑∞-∞=-==m m n h m x n h n x n y )()()(*)()(上述卷积运算也可在频域实现)()()(ωωωj j j e H e X eY =三、实验程序s=yesinput(Please Select The Step Of Experiment:\n 一.(1时域采样序列分析 s=str2num(s); close all;Xb=impseq(0,0,1); Ha=stepseq(1,1,10);Hb=impseq(0,0,3)+2.5*impseq(1,0,3)+2.2*impseq(2,0,3)+impseq(3,0,3); i=0;while(s);%时域采样序列分析 if(s==1) l=1; k=0;while(1)if(k==0)A=yesinput('please input the Amplitude:\n',...444.128,[100,1000]); a=yesinput('please input the Attenuation Coefficient:\n',...222.144,[100,600]); w=yesinput('please input the Angle Frequence(rad/s):\n',...222.144,[100,600]); end k=k+1;fs=yesinput('please input the sample frequence:\n',...1000,[100,1200]); Xa=FF(A,a,w,fs); i=i+1;string+['fs=',num2str(fs)]; figure(i)DFT(Xa,50,string); 1=yesinput 1=str2num(1); end%系统和响应分析else if(s==2)kk=str2num(kk);while(kk)if(kk==1)m=conv(Xb,Hb);N=5;i=i+1;figure(i)string=('hb(n)');Hs=DFT(Hb,4,string);i=i+1;figure(i)string('xb(n)');DFT(Xb,2,string);string=('y(n)=xb(n)*hb(n)');else if (kk==2)m=conv(Ha,Ha);N=19;string=('y(n)=ha(n)*(ha(n)');else if (kk==3)Xc=stepseq(1,1,5);m=conv(Xc,Ha);N=14;string=('y(n)=xc(n)*ha(n)');endendendi=i+1;figure(i)DFT(m,N,string);kk=yesinputkk=str2num(kk);end卷积定理的验证else if(s==3)A=1;a=0.5;w=2,0734;fs=1;Xal=FF(A,a,w,fs);i=i+1;figure(i)string=('The xal(n)(A=1,a=0.4,T=1)'); [Xa,w]DFT(Xal,50,string);i=i+1;figure(i)string =('hb(n)');Hs=DFT(Hb,4,string);Ys=Xs.*Hs;y=conv(Xal,Hb);N=53;i=i+1;figure(i)string=('y(n)=xa(n)*hb(n)');[yy,w]=DFT(y,N,string);i=i+1;figure(i)subplot(2,2,1)plot(w/pi,abs(yy));axis([-2 2 0 2]);xlabel('w/pi');ylabel('|Ys(jw)|');title(FT[x(n)*h(n)]');subplot(2,2,3)plot(w/pi,abs(Ys));axis([-2 2 0 2]);xlabel('w/pi');ylabel('|Ys(jw)|');title('FT[xs(n)].FT[h(n)]');endendend子函数:离散傅立叶变换及X(n),FT[x(n)]的绘图函数function[c,l]=DFT(x,N,str)n=0:N-1;k=-200:200;w=(pi/100)*k;l=w;c=x*Xc=stepseq(1,1,5);子函数：产生信号function c=FF(A,a,w,fs)n=o:50-1;c=A*exp((-a)*n/fs).*sin(w*n/fs).*stepseq(0,0,49); 子函数：产生脉冲信号function [x,n]=impseq(n0,n1,n2)n=[n1:n2];x=[(n-n0)==0];子函数：产生矩形框信号function [x,n]=stepseq(n0,n1,n2) n=[n1:n2];x=[(n-n0>=0)];四、实验内容及步骤1、认真复习采样理论，离散信号与系统，线性卷积，序列的傅立叶变换及性质等有关内容，阅读本实验原理与方法。

数字信号处理实验报告

数字信号处理实验报告实验一：频谱分析与采样定理一、实验目的1．观察模拟信号经理想采样后的频谱变化关系。

2．验证采样定理，观察欠采样时产生的频谱混叠现象3．加深对DFT算法原理和基本性质的理解4．熟悉FFT算法原理和FFT的应用二、实验原理根据采样定理，对给定信号确定采样频率，观察信号的频谱三、实验内容和步骤实验内容（1）在给定信号为：1．x(t)=cos(100*π*at)2．x(t)=exp(-at)3．x(t)=exp(-at)cos(100*π*at)其中a为实验者的学号，用DFT分析上述各信号的频谱结构，选取不同的采样频率和截取长度，试分析频谱发生的变化。

实验内容（2）设x(n)=cos(0.48*π*n)+ cos(0.52*π*n),对其进行以下频谱分析：10点DFT，64点DFT，及在10点序列后补零至64点的DFT 试分析这三种频谱的特点。

四、实验步骤1．复习采样理论、DFT的定义、性质和用DFT作谱分析的有关内容。

2．复习FFT算法原理和基本思想。

3．确定实验给定信号的采样频率，编制对采样后信号进行频谱分析的程序五、实验程序和结果实验1内容（1）N=L/T+1;t=0:T:L;a=48;D1=2*pi/(N*T); % 求出频率分辨率k1=floor((-(N-1)/2):((N-1)/2)); % 求对称于零频率的FFT位置向量%%%%%%%%%%%%%%%%%%%%%%%%%figure(1),x1=cos(100*pi*a*t);y1=T*fftshift(fft(x1));%虽然原来是周期信号，但做了截断后，仍可当作非周期信号。

subplot(2,1,1),plot(t,x1);title('正弦信号');subplot(2,1,2),plot(k1*D1,abs(y1));title('正弦信号频谱'); %%%%%%%%%%%%%%%%%%%%% figure(2), x2=exp(-a*t);y2=T*fftshift(fft(x2));%有限长（长度为N)离散时间信号x1的dft 再乘T 来近似模拟信号的频谱，长度为Nsubplot(2,1,1),plot(t,x2);title('指数信号');subplot(2,1,2),plot(k1*D1,abs(y2));title('指数信号频谱'); %%%%%%%%%%%%%%%%%%%%% figure(3), x3=x1.*x2;y3=T*fftshift(fft(x3))subplot(2,1,1),plot(t,x3);title('两信号相乘');subplot(2,1,2),plot(k1*D1,abs(y3));title('两信号相乘频谱');0.020.040.060.080.10.120.140.16-1-0.500.51正弦信号-4000-3000-2000-10000100020003000400000.020.040.06正弦信号频谱00.020.040.060.080.10.120.140.160.51-4000-3000-2000-10000100020003000400000.010.020.03指数信号频谱0.020.040.060.080.10.120.140.16-1-0.500.51两信号相乘-4000-3000-2000-10000100020003000400000.0050.010.015两信号相乘频谱T=0.0005 L=0.150.020.040.060.080.10.120.140.16-1-0.500.51-8000-6000-4000-2000200040006000800000.020.040.060.08正弦信号频谱00.020.040.060.080.10.120.140.160.51指数信号-8000-6000-4000-20000200040006000800000.010.020.03指数信号频谱0.020.040.060.080.10.120.140.16-1-0.500.51-8000-6000-4000-20000200040006000800000.0050.010.015两信号相乘频谱T=0.002 L=0.150.020.040.060.080.10.120.140.16-1-0.500.51正弦信号-2000-1500-1000-50050010001500200000.020.040.060.08正弦信号频谱00.020.040.060.080.10.120.140.160.51-2000-1500-1000-500050010001500200000.010.020.03指数信号频谱0.020.040.060.080.10.120.140.16-1-0.500.51两信号相乘-2000-1500-1000-500050010001500200000.0050.010.015两信号相乘频谱T=0.001 L=0.180.020.040.060.080.10.120.140.160.18-1-0.500.51-4000-3000-2000-1000100020003000400000.020.040.060.08正弦信号频谱00.020.040.060.080.10.120.140.160.180.51指数信号-4000-3000-2000-10000100020003000400000.010.020.03指数信号频谱0.020.040.060.080.10.120.140.160.18-1-0.500.51-4000-3000-2000-10000100020003000400000.0050.010.015两信号相乘频谱T=0.001 L=0.120.020.040.060.080.10.12-1-0.500.51正弦信号-4000-3000-2000-10000100020003000400000.020.040.06正弦信号频谱00.020.040.060.080.10.120.51-4000-3000-2000-10000100020003000400000.010.020.03指数信号频谱0.020.040.060.080.10.12-1-0.500.51两信号相乘-4000-3000-2000-10000100020003000400000.0050.010.015两信号相乘频谱实验1内容（2）>> N=10;n=1:NT=1x1=cos(0.48*pi*n*T)+cos(0.52*pi*n*T)X1=fft(x1,10)k=1:N;w=2*pi*k/10subplot(3,2,1);stem(n,x1);axis([0,10,-3,3]);title('信号x(n)');subplot(3,2,2);stem(w/pi,abs(X1));axis([0,1,0,10]);title('DFTx(n)');%%%%%%%%%%%%%%%%%%%%%%%%%%%%%% N2=100;n2=1:N2T=1x1=cos(0.48*pi*[1:10]*T)+cos(0.52*pi*[1:10]*T)x2=[x1,zeros(1,90)]X2=fft(x2,N2)k2=1:N2;w2=2*pi*k2/100subplot(3,2,3);stem(x2);axis([0,100,-3,3]);title('信号x(n)补零');subplot(3,2,4);plot(w2/pi,abs(X2));axis([0,1,0,10]);title('DFTx(n)');%%%%%%%%%%%%%%%%%%%%%%%%%%%%%% N3=100;n3=1:N3T=1x3=cos(0.48*pi*n3*T)+cos(0.52*pi*n3*T)X3=fft(x3,100)k3=1:N3;w3=2*pi*k3/100subplot(3,2,5);stem(n3,x3);axis([0,100,-3,3]);title('信号x(n)');subplot(3,2,6);stem(w3/pi,abs(X3));axis([0,1,0,10]);title('DFTx(n)');n =1 2 3 4 5 6 7 8 9 10 T =1510-202信号x(n)0.510510DFTx(n)50100信号x(n)补零0.510510DFTx(n)50100信号x(n)DFTx(n)实验二卷积定理一、实验目的通过本实验，验证卷积定理，掌握利用DFT 和FFT 计算线性卷积的方法。

【精品】数字信号处理实验报告

【精品】数字信号处理实验报告
1 实验目的
本次实验的目的是在MATLAB软件环境中运用数字信号处理理论，通过实验操作来检验用于数字信号处理的算法的正确性，以便明确数字信号处理理论在实际应用中的重要作用。

2 实验原理
数字信号处理实验的原理是使用MATLAB进行数字信号处理算法实验，首先，设置一些用于数字信号处理的参数，如传输函数、离散时间区间、采样频率、滤波器类型等；其次，按照信号处理的算法进行编程实现，搭建一个数字信号处理系统，在MATLAB下对信号进行处理，包括采样、滤波和量化等；最后，对处理后的信号进行数字分析，监测数字信号处理后的变化趋势，验证数字信号处理算法的正确性。

3 实验步骤
(1) 建立信号处理实验系统：选择一个常见的信号处理算法，运用MATLAB软件分别编写信号发生程序、信号采样程序、滤波程序和信号量化程序；
(2) 运行实验程序：实验同学可以自行设置参数，如传输函数、离散时间区间、采样频率、滤波器类型等，调整完毕后，点击“run”，运行实验程序；
(3) 观察实验结果：运行完毕后，可以观察MATLAB的图形结果，以此来分析信号处理算法的性能；
(4) 对结果进行分析：经过上述实验操作后，可以根据所得到的实验结果来判断信号处理算法的性能，如输出信号的噪声抑制能力、良好的时域和频域性能等，从而验证信号处理理论在实际应用中的价值。

4 总结。

数字信号处理实验报告完整版[5篇模版]

数字信号处理实验报告完整版[5篇模版]第一篇：数字信号处理实验报告完整版实验 1利用 T DFT 分析信号频谱一、实验目的1.加深对 DFT 原理的理解。

2.应用 DFT 分析信号的频谱。

3.深刻理解利用DFT 分析信号频谱的原理，分析实现过程中出现的现象及解决方法。

二、实验设备与环境计算机、MATLAB 软件环境三、实验基础理论T 1.DFT 与与 T DTFT 的关系有限长序列的离散时间傅里叶变换在频率区间的N 个等间隔分布的点上的 N 个取样值可以由下式表示：212 /0()|()()0 1Nj knjNk NkX e x n e X k k Nπωωπ--====≤≤-∑由上式可知，序列的 N 点 DFT ,实际上就是序列的 DTFT 在 N 个等间隔频率点上样本。

2.利用 T DFT 求求 DTFT方法 1 1：由恢复出的方法如下：由图 2.1 所示流程可知：101()()()Nj j n kn j nNn n kX e x n e X k W eNωωω∞∞----=-∞=-∞=⎡⎤==⎢⎥⎣⎦∑∑∑由上式可以得到：IDFT DTFT第二篇：数字信号处理实验报告JIANGSUUNIVERSITY OF TECHNOLOGY数字信号处理实验报告学院名称：电气信息工程学院专业：班级：姓名：学号：指导老师：张维玺（教授）2013年12月20日实验一离散时间信号的产生一、实验目的数字信号处理系统中的信号都是以离散时间形态存在的，所以对离散时间信号的研究是数字信号的基本所在。

而要研究离散时间信号，首先需要产生出各种离散时间信号。

使用MATLAB软件可以很方便地产生各种常见的离散时间信号，而且它还具有强大绘图功能，便于用户直观地处理输出结果。

通过本实验，学生将学习如何用MATLAB产生一些常见的离散时间信号，实现信号的卷积运算，并通过MATLAB中的绘图工具对产生的信号进行观察，加深对常用离散信号和信号卷积和运算的理解。

数字信号处理实验报告

数字信号处理实验报告实验一：混叠现象的时域与频域表现实验原理：当采样频率Fs不满足采样定理，会在0.5Fs附近引起频谱混叠，造成频谱分析误差。

实验过程：考虑频率分别为3Hz，7Hz，13Hz 的三个余弦信号，即：g1(t)=cos(6πt), g2(t)=cos(14πt), g3(t)=cos(26πt),当采样频率为10Hz 时，即采样间隔为0.1秒，则产生的序列分别为：g1[n]=cos(0.6πn), g2[n]=cos(1.4πn), g3[n]=cos(2.6πn)对g2[n]，g3[n] 稍加变换可得：g2[n]=cos(1.4πn)＝cos((2π-0.6π)n)= cos(0.6πn)g3[n]=cos(2.6πn)= cos((2π+0.6π)n)=cos(0.6πn)利用Matlab进行编程：n=1:300;t=(n-1)*1/300;g1=cos(6*pi*t);g2=cos(14*pi*t);g3=cos(26*pi*t);plot(t,g1,t,g2,t,g3);k=1:100;s=k*0.1;q1=cos(6*pi*s);q2=cos(14*pi*s);q3=cos(26*pi*s);hold on; plot(s(1:10),q1(1:10),'bd');figuresubplot(2,2,1);plot(k/10,abs(fft(q1)))subplot(2,2,2);plot(k/10,abs(fft(q2)))subplot(2,2,3);plot(k/10,abs(fft(q3)))通过Matlab软件的图像如图所示：如果将采样频率改为30Hz，则三信号采样后不会发生频率混叠，可运行以下的程序，观察序列的频谱。

程序编程改动如下：k=1:300;q=cos(6*pi*k/30);q1=cos(14*pi*k/30);q2=cos(26*pi*k/30);subplot(2,2,1);plot(k/10,abs(fft(q)))subplot(2,2,2);plot(k/10,abs(fft(q1)))subplot(2,2,3);plot(k/10,abs(fft(q2)))得图像：问题讨论：保证采样后的信号不发生混叠的条件是什么？若信号的最高频率为17Hz，采样频率为30Hz，问是否会发生频率混叠？混叠成频率为多少Hz的信号？编程验证你的想法。

数字信号处理实验报告

实验一：离散时间信号的表示与运算一：实验内容、原理描述及实验结果 1. 离散时间信号的表示离散时间信号定义为一时间函数，它只在某些离散的瞬时给出函数值，而在其他处无定义。

因此，它是时间上不连续按一定先后次序排列的一组数的集合，故称为时间序列，简称序列，通常表示为{x （n ）} -∞<n<+∞ (1) 单位采样序列例1.1 用matlab 编写生成单位脉冲序列函数的程序，n ∈(-5,5)。

程序代码如下：n0=0;n1=-5;n2=5;n=[n1:n2];nc=length(n);x=zeros(1,nc);for i=1:ncif n(i)==n0 x(i)=1; endendstem(n,x)xlabel('n');ylabel('x(n)');title('delta sequence'); grid或者：n0=0;n1=-5;n2=5;n=[n1:n2];x=[(n-n0)==0];stem(n,x)；xlabel('n');ylabel('x(n)');title('delta sequence');grid 图形如下：nx (n )（2）单位阶跃序列例1.2 用matlab 编写生成单位阶跃序列函数的程序，n ∈(-5,5)。

程序代码如下：n0=0;n1=-5;n2=5;n=[n1:n2];x=[(n-n0)>=0];stem(n,x)xlabel('n');ylabel('x(n)');title('step sequence');grid图形如下：nx (n )（3）单位斜坡序列例1.3 用matlab 编写生成单位斜坡序列函数的程序，n ∈(0,5)。

程序代码如下：n1=0;n2=5;n=[n1:1:n2];x=n;stem(n,x)xlabel('n');ylabel('x(n)');title('ramp sequence');grid图形如下：nx (n )（4）正余弦序列例1.4 用matlab 编写正弦序列x(n)=5sin(0.1πn+π/3)函数的程序。

数字信号处理实验报告

数字信号处理实验报告实验一信号的产生及傅立叶分析（设计性）一实验目的1 学会利用计算机仿真信号。

2 理解信号采样思想。

3学会信号的频谱分析方法。

二实验原理奈奎斯特抽样定理：要想抽样后能够不失真的还原出原信号，则抽样频率必须大于两倍信号谱的最高频率。

离散傅立叶变换（DFT ）: 正变换反变换)(n x 和)(k X 都是点数为N 的有限长序列。

实质上有限长序列都是作为周期序列的一个周期来表示的，都隐含有周期性意义。

三实验内容1 几种常用序列（如正弦、矩形、指数序列等）的产生。

1．用stem 函数来画出序列的波形，通过改变N 和s 得值来改变时间长度、抽样频率 N=500;k=0:N; s=0.03;X=5*sin(s*pi*k);plot(k,X,k,zeros(1,N+1));Xlabel('k'); Ylabel('X[k]'); title('余弦序列');10)()]([)(1-≤≤==∑--=N k Wn x n x DFT k X N n nk N10)(1)]([)(1-≤≤==∑--=-N n Wk X Nk X IDFT n x N k nk N2．指数序列 clear ；clc%c ：指数序列的幅度 %a ：指数序列的底数%k1：绘制序列的起始序号 %k2：绘制序列的终止序号c=1;a=0.75;k1=0;k2=20;k=k1:k2; x=c*(a.^k);stem(k,x);%'filled'Xlabel('k'); Ylabel('x');title('Ö¸ÊýÐòÁÐ');3各种序列t=0:0.01:1;k=1:200;x1=0.1*exp(-2*t); %指数序列 x2=2*cos(2*pi*4*t); %余弦序列 x3=[ones(1,10) zeros(1,90) ones(1,10) zeros(1,90)]; subplot(3,1,1); plot(t,x1); title('指数序列'); subplot(3,1,2); plot(t,x2); title('余弦序列'); subplot(3,1,3); plot(k,x3); title('矩形序列');kX [k ]kx指数信号余弦信号矩形信号4 编程实现序列的离散傅里叶变换(DFT)，输入x(n)，输出X(k)并且对于不同序列（如矩形序列等）做DFT.clear; clck=0:31; x1=2*((0.75).^k);subplot 321; stem(k,x1); title('指数序列');y1=fft(x1,32);subplot 322; stem(k,y1); title('指数序列DFT');k=0:31; x2=sin(k);subplot 323; stem(k,x2); title('正弦序列Sin(k)');y2=fft(x2,32);subplot 324; stem(k,y2); title('正弦序列DFT');x3=[ones(1,8) zeros(1,8) ones(1,8) zeros(1,8)];subplot 325; stem(k,x3); title('矩形序列');y3=fft(x3,32);subplot 326; stem(k,y3); title('矩形序列DFT');指数序列指数序列DFT正弦序列Sin(k)010203040正弦序列DFT矩形序列矩形序列DFT实验二快速傅立叶变换FFT 及频谱分析（设计性）一实验目的1 进一步加深对DFT 算法原理和基本性质的理解2 熟悉FFT 算法原理和FFT 的子程序应用3 学习用FFT 对连续时间信号进行频谱分析的方法，了解可能出现的分析误差及原因二实验原理（参考P187，P189）FFT 只是DFT 的一种快速算法，利用FFT 可减少运算量，提高速度。

史上最全数字信号处理实验报告完美版

实验一、零极点分布对系统频率响应的影响Y(n)=x(n)+ay(n-1)1、调用MATLAB函数freqz计算并绘制的幅频特性和相频特性其中：1 代表a=0.7；2代表a=0.8；3代表a=0.9a=0.7时的零极点图A=0.8时的零极点图a=0.9时的零极点图观察零极点的分布与相应曲线易知：小结：系统极点z=a，零点z=0，当B点从w=0逆时针旋转时，在w=0点，由于极点向量长度最短，形成波峰,并且当a越大，极点越接近单位圆，峰值愈高愈尖锐；在w=pi点形成波谷；z=0处零点不影响幅频响应2、先求出系统传函的封闭表达式，通过直接计算法得出的幅频特性和相频特性曲线。

其中：1代表a=0.7；2代表a=0.8；3代表a=0.9附录程序如下：（对程序进行部分注释）>> a=0.7;w=0:0.01:2*pi;%设定w的范围由0到2π，间隔为0.01y=1./(1-a*exp(-j*w)); %生成函数subplot(211);plot(w/2/pi,10*log(abs(y)),'g');%生成图像其中通过调用abs函数计算幅值hold on;xlabel('Frequency(Hz)');%定义横坐标名称ylabel('magnitude(dB)');%定义纵坐标名称title('a=0.8,直接计算h(ejw)');grid on;%定义图片标题subplot(212);plot(w/2/pi,unwrap(angle(y)),'g');grid on;%生成图像其中通过调用angle计算相角，‘g’为规定线条颜色hold on;>> a=0.8;w=0:0.01:2*pi;y=1./(1-a*exp(-j*w));subplot(211);plot(w/2/pi,10*log(abs(y)),'r');hold on;xlabel('Frequency(Hz)');ylabel('magnitude(dB)');title('a=0.8,直接计算h(ejw)');grid on;subplot(212);plot(w/2/pi,unwrap(angle(y)),'r');grid on;hold on;>> a=0.9;w=0:0.01:2*pi;y=1./(1-a*exp(-j*w));subplot(211);plot(w/2/pi,10*log(abs(y)),'b');hold on;xlabel('Frequency(Hz)');ylabel('magnitude(dB)');title('a=0.9,直接计算h(ejw)');grid on;subplot(212);plot(w/2/pi,unwrap(angle(y)),'b');grid on;hold on;2、y(n)=x(n)=ax(n-1)通过调用freqz函数绘图，其中：1代表a=0.7,；2代表a=0.8；3代表a=0.9附录程序如下：（因为程序同实验一相同不再进行注释）a=0.7;A=1;B=[1,a];freqz(B,A,256,'whole',1);title('a=0.7');hold on;a=0.8;A=1;B=[1,a];freqz(B,A,256,'whole',1);title('a=0.8');hold on;a=0.9;A=1;B=[1,a];freqz(B,A,256,'whole',1);title('a=0.9');以下为a为不同数值时的零极点图a=0.7A=0.8A=0.9小结：系统极点z=0，零点z=a，当B点从w=0逆时针旋转时，在w=0点，由于零点向量长度最长，形成波峰：在w=pi点形成波谷；z=a处极点不影响相频响应。

数字信号处理实验报告(自己的实验报告)

数字信号处理实验报告西南交通大学信息科学与技术学院姓名：伍先春学号：20092487班级：自动化1班指导老师：张翠芳实验一序列的傅立叶变换实验目的进一步加深理解DFS,DFT 算法的原理;研究补零问题;快速傅立叶变换（FFT ）的应用。

实验步骤1. 复习DFS 和DFT 的定义，性质和应用；2. 熟悉MATLAB 语言的命令窗口、编程窗口和图形窗口的使用；利用提供的程序例子编写实验用程序；按实验内容上机实验，并进行实验结果分析；写出完整的实验报告，并将程序附在后面。

实验内容1. 周期方波序列的频谱试画出下面四种情况下的的幅度频谱,并分析补零后，对信号频谱的影响。

2. 有限长序列x(n)的DFT（1）取x(n)(n=0:10)时，画出x(n)的频谱X(k) 的幅度；（2）将（1）中的x(n)以补零的方式，使x(n)加长到(n:0~100)时，画出x(n)的频谱X(k) 的幅度；（3）取x(n)(n:0~100)时，画出x(n)的频谱X(k) 的幅度。

利用FFT进行谱分析已知：模拟信号以t=0.01n(n=0:N-1)进行采样，求N 点DFT 的幅值谱。

请分别画出N=45; N=50;N=55;N=60时的幅值曲线。

数字信号处理实验一1.(1) L=5;N=20;60,7)4(;60,5)3(;40,5)2(;20,5)1()](~[)(~,2,1,01)1(,01,1)(~=========±±=⎩⎨⎧-+≤≤+-+≤≤=N L N L N L N L n x DFS k X m N m n L mN L mN n mN n x )52.0cos()48.0cos()(n n n x ππ+=)8cos(5)4sin(2)(t t t x ππ+=n=1:N;xn=[ones(1,L),zeros(1,N-L)];Xk=dfs(xn,N);magXk=abs([Xk(N/2+1:N) Xk(1:N/2+1)]);k=[-N/2:N/2];figure(1)subplot(2,1,1);stem(n,xn);xlabel('n');ylabel('xtide(n)'); title('DFS of SQ.wave:L=5,N=20');subplot(2,1,2);stem(k,magXk);axis([-N/2,N/2,0,16]);xlabel('k');ylabel('Xtide(k)');(2)L=5;N=40;n=1:N;xn=[ones(1,L),zeros(1,N-L)];Xk=dfs(xn,N);magXk=abs([Xk(N/2+1:N) Xk(1:N/2+1)]);k=[-N/2:N/2];figure(2)subplot(2,1,1);stem(n,xn);xlabel('n');ylabel('xtide(n)'); title('DFS of SQ.wave:L=5,N=40');subplot(2,1,2);stem(k,magXk);axis([-N/2,N/2,0,16]);xlabel('k');ylabel('Xtide(k)');(3)L=5;N=60;n=1:N;xn=[ones(1,L),zeros(1,N-L)];Xk=dfs(xn,N);magXk=abs([Xk(N/2+1:N) Xk(1:N/2+1)]);k=[-N/2:N/2];figure(3)subplot(2,1,1);stem(n,xn);xlabel('n');ylabel('xtide(n)'); title('DFS of SQ.wave:L=5,N=60');subplot(2,1,2);stem(k,magXk);axis([-N/2,N/2,0,16]);xlabel('k');ylabel('Xtide(k)');(4)L=7;N=60;n=1:N;xn=[ones(1,L),zeros(1,N-L)];Xk=dfs(xn,N);magXk=abs([Xk(N/2+1:N) Xk(1:N/2+1)]);k=[-N/2:N/2];figure(4)subplot(2,1,1);stem(n,xn);xlabel('n');ylabel('xtide(n)'); title('DFS of SQ.wave:L=7,N=60');subplot(2,1,2);stem(k,magXk);axis([-N/2,N/2,0,16]);xlabel('k');ylabel('Xtide(k)');2. (1)M=10;N=10;n=1:M;xn=cos(0.48*pi*n)+cos(0.52*pi*n);n1=[0:1:N-1];y1=[xn(1:1:M),zeros(1,N-M)]; figure(1)subplot(2,1,1);stem(n1,y1);xlabel('n'); title('signal x(n),0<=n<=10');axis([0,N,-2.5,2.5]);Y1=fft(y1);magY1=abs(Y1(1:1:N/2+1));k1=0:1:N/2;w1=2*pi/N*k1;subplot(2,1,2);title('Samples of DTFT Magnitude');stem(w1/pi,magY1); axis([0,1,0,10]);xlabel('frequency in pi units');(2)M=10;N=100;n=1:M;xn=cos(0.48*pi*n)+cos(0.52*pi*n);n1=[0:1:N-1];y1=[xn(1:1:M),zeros(1,N-M)]; figure(2)subplot(2,1,1);stem(n1,y1);xlabel('n'); title('signal x(n),0<=n<=10');axis([0,N,-2.5,2.5]);Y1=fft(y1);magY1=abs(Y1(1:1:N/2+1));k1=0:1:N/2;w1=2*pi/N*k1;subplot(2,1,2);title('Samples of DTFT Magnitude');stem(w1/pi,magY1); axis([0,1,0,10]);xlabel('frequency in pi units');(3)M=100;N=100;n=1:M;xn=cos(0.48*pi*n)+cos(0.52*pi*n);n1=[0:1:N-1];y1=[xn(1:1:M),zeros(1,N-M)]; figure(3)subplot(2,1,1);stem(n1,y1);xlabel('n'); title('signal x(n),0<=n<=100');axis([0,N,-2.5,2.5]);Y1=fft(y1);magY1=abs(Y1(1:1:N/2+1));k1=0:1:N/2;w1=2*pi/N*k1;subplot(2,1,2);title('Samples of DTFT Magnitude');stem(w1/pi,magY1); axis([0,1,0,10]);xlabel('frequency in pi units');3.figure(1)subplot(2,2,1)N=45;n=0:N-1;t=0.01*n;q=n*2*pi/N;x=2*sin(4*pi*t)+5*cos(8*pi*t); y=fft(x,N);plot(q,abs(y))stem(q,abs(y))title('FFT N=45')%subplot(2,2,2)N=50;n=0:N-1;t=0.01*n;q=n*2*pi/N;x=2*sin(4*pi*t)+5*cos(8*pi*t); y=fft(x,N);plot(q,abs(y))title('FFT N=50')%subplot(2,2,3)N=55;n=0:N-1;t=0.01*n;q=n*2*pi/N;x=2*sin(4*pi*t)+5*cos(8*pi*t); y=fft(x,N);plot(q,abs(y))title('FFT N=55')%subplot(2,2,4)N=16;n=0:N-1;t=0.01*n;q=n*2*pi/N;x=2*sin(4*pi*t)+5*cos(8*pi*t); y=fft(x,N);plot(q,abs(y))title('FFT N=16')function[Xk]=dfs(xn,N)n=[0:1:N-1];k=[0:1:N-1];WN=exp(-j*2*pi/N);nk=n'*k;WNnk=WN.^nk;Xk=xn*WNnk;实验二用双线性变换法设计IIR 数字滤波器一、实验目的1．熟悉用双线性变换法设计IIR 数字滤波器的原理与方法； 2．掌握数字滤波器的计算机仿真方法；3．通过观察对实际心电图的滤波作用，获得数字滤波器的感性知识。

数字信号处理实验报告

数字信号处理实验报告实验一序列的傅立叶变换一、实验目的1.进一步加深理解DFS,DFT 算法的原理;2.研究补零问题;3.快速傅立叶变换（FFT ）的应用。

二、实验步骤1.复习DFS 和DFT 的定义，性质和应用；2熟悉MATLAB 语言的命令窗口、编程窗口和图形窗口的使用；3利用提供的程序例子编写实验用程序；4.按实验内容上机实验，并进行实验结果分析；5.写出完整的实验报告，并将程序附在后面。

三、实验内容1.周期方波序列的频谱试画出下面四种情况下的的幅度频谱, 并分析补零后，对信号频谱的影响。

2.有限长序列x(n)的DFT （1）取x(n)(n=0:10)时，画出x(n)的频谱X(k) 的幅度；（2）将（1）中的x(n)以补零的方式，使x(n)加长到(n:0~100)时，画出x(n)的频谱X(k) 的幅度；（3）取x(n)(n:0~100)时，画出x(n)的频谱X(k) 的幅度。

利用FFT 进行谱分析3.已知：模拟信号以t=0.01n(n=0:N-1)进行采样，求N 点DFT 的幅值谱。

请分别画出N=45; N=50;N=55;N=60时的幅值曲线。

四、实验数据分析)8cos(5)4sin(2)(t t t x ππ+=)52.0cos()48.0cos()(n n n x ππ+=1.周期方波序列的频谱分析首先定义一个功能函数dfsfunction[Xk]=dfs(xn,N)n=[0:1:N-1];k=[0:1:N-1];WN=exp(-j*2*pi/N);nk=n'*k;WNnk=WN.^nk;Xk=xn*WNnk;(1)L=5，N=20;%题1.(1)L=5;N=20;%对于（2），（3），（4）问，只要修改L,N的数值就好。

n=1:N;xn=[ones(1,L),zeros(1,N-L)];Xk=dfs(xn,N);magXk=abs([Xk(N/2+1:N) Xk(1:N/2+1)]);k=[-N/2:N/2];figure(1)subplot(2,1,1);stem(n,xn);xlabel('n');ylabel('xtide(n)');title('DFS of SQ.wave:L=5,N=20');subplot(2,1,2);stem(k,magXk);axis([-N/2,N/2,0,16]);xlabel('k');ylabel('Xtide(k)');(2)L=5，N=40;(3).L=5，N=60（4）L=7，N=60;结果分析：虽然周期序列不存在FT,但是一个周期序列可以利用其DFS系数X(k)表示它的频谱分布规律，从以上各频谱图可以看出，随着补零点数的增加，周期序列的谐波次数越来越多，其频谱的包络线越来越平滑连续，更能反映幅度值随时间的变化。

数字信号处理实验报告MATLAB

数字信号处理实验报告姓名：班级：09电信一班学号：2)]得下图二，图二图一3．将如下文件另存为：sigadd.m文件function [y,n] = sigadd(x1,n1,x2,n2)% 实现y(n) = x1(n)+x2(n)% -----------------------------% [y,n] = sigadd(x1,n1,x2,n2)% y = 在包含n1 和n2 的n点上求序列和,% x1 = 在n1上的第一序列% x2 = 在n2上的第二序列(n2可与n1不等)n = min(min(n1),min(n2)):max(max(n1),max(n2)); % y(n)的长度y1 = zeros(1,length(n)); y2 = y1; % 初始化y1(find((n>=min(n1))&(n<=max(n1))==1))=x1; % 具有y的长度的x1y2(find((n>=min(n2))&(n<=max(n2))==1))=x2; % 具有y的长度的x2y = y1+y2;在命令窗口输入：x1=[1,0.5,0.3,0.4];n1=-1:2;x2=[0.2,0.3,0.4,0.5,0.8,1];n2=-2:3; [y,n] = sigadd(x1,n1,x2,n2)得：y =n=-1:10;x=sin(0.4*pi*n);y=fliplr(x);n1=-fliplr(n);subplot(2,1,1),stem(n,x) subplot(2,1,2),stem(n1,y在命令窗口键入:n=-1:10; x=sin(0.4*pi*n);n (samples)实验结果：1.（1）在命令窗口输入：tic; [am,pha]=dft1(x)N=length(x);w=exp(-j*2*pi/N);for k=1:Nsum=0;for n=1:Nsum=sum+x(n)*w^((k-1)*(n-1));endam(k)=abs(sum);pha(k)=angle(sum);end;toc得到如下结果：am =Columns 1 through 11120.0000 41.0066 20.9050 14.3996 11.3137 9.6215 8.6591 8.1567 8.0000 8.1567 8.6591Columns 12 through 169.6215 11.3137 14.3996 20.9050 41.0066pha =Columns 1 through 110 1.7671 1.9635 2.1598 2.3562 2.5525 2.7489 2.9452 3.1416 -2.9452 -2.7489Columns 12 through 16-2.5525 -2.3562 -2.1598 -1.9635 -1.7671Elapsed time is 0.047000 seconds.（2）在命令窗口输入：tic;[am,pha]=dft2(x)N=length(x);n=[0:N-1];k=[0:N-1];w=exp(-j*2*pi/N);nk=n’*k;wnk=w.^(nk); Xk=x*wnk; am= abs(Xk); pha=angle(Xk); toc得到下图：figure(1)00.10.20.30.40.50.60.70.80.91signal x(n), 0 <= n <= 99（2）在命令窗口键入：n3=[0:1:99];y3=[x(1:1:10) zeros(1,90)]; ％添90个零。

数字信号处理实验报告

实验一基于LMS 算法的自适应滤波器设计一、自适应算法的概括包括最小均方算法LMS 、最小高阶均方算法LMP 、最小平方算法OLS 、递推最小算法RLS 。

自适应算法主要根据滤波器输入的统计特性进行处理，存在开环算法和闭环算法；开环算法的控制输出仅取决于滤波器的输入和其他输入数据；闭环的控制输出则是滤波器输出及其他输入信号的函数。

闭环控制利用输出反馈，不但能在滤波器输入信号变化时保持最佳输出，而且在某种程度上补偿滤波元件参数的变化和误差以及运算误差。

二、自适应滤波器的结构自适应滤波器由参数可调的数字滤波器和自适应算法两部分组成。

如图1.1所示为自适应滤波器的一般结构。

输入信号)(n x 通过参数可调数字滤波器后产生输出信号（或响应）)(n y ，将其与参考信号（或期望响应）)(n d 进行比较，形成误差信号)(n e ，)(n e 通过某种自适应算法对滤波器参数进行调整，最终使)(n e 得均方值最小。

所以，自适应滤波器实际上是一种能够自动调整本身参数的特殊的Wiener 模型。

)(n d 自适应滤波器算法滤波器结构)(n x )(n e )(n y +-图1.1 自适应滤波器的一般结构上面的自适应滤波器设计不需要知道关于输入信号和噪声的统计特性，能够在工作过程中估计出所需的统计特性，并以此为依据自动调整自己的参数，以达到最佳的滤波效果。

一旦输入信号统计特性发生变化，其又能跟踪这种变化，自动调整参数，从而使滤波器性能达到最佳效果。

三、滤波器采用的结构采用FIR 横向滤波器（由于IIR 滤波器存在稳定性问题）作为自适应滤波器结构，如图1.2所示。

)(n x )(0n w )(1n w )(2n w )(1n w N -1-Z 1-Z ....1-Z )1(+-N n x ∑)(n y图1.2 FIR 横向滤波器结构图中所示自适应滤波器的输入矢量：T N n x n x n x n X )]1(),...,1(),([)(+--= ，权重系数矢量：T N n w n w n w n W )](),...,(),([)(110-=，即自适应滤波器的冲击响应。

数字信号处理实验报告

实验一：频谱分析与采样定理 subplot(3,1,1),stem(t,x2);title('指数信号'); subplot(3,1,2),stem(f1,y2);title('指数信号频谱'); subplot(3,1,3),plot(f2,y21);title('指数信号频谱'); %%%%%%%%%%%%%%%%%%%%%%%%% x3=x1.*x2; y3=T*abs(fft(x3)); y31=fftshift(y3); figure(3), subplot(3,1,1),stem(t,x3);title('两信号相乘'); subplot(3,1,2),stem(f1,y3);title('两信号相乘频谱'); subplot(3,1,3),plot(f2,y31);title('两信号相乘频谱'); 实验结果： T=1/10000，�� =10000，L=0.10
1/ 5
实验二：卷积定理 Y2=fft(y2); Z2=X2.*Y2; z2=ifft(Z2); figure(3), subplot(321),stem(x2);title('x2'); subplot(322),stem(real(X2));title('X2'); subplot(323),stem(y2);title('y2'); subplot(324),stem(real(Y2));title('Y2'); subplot(325),stem(z2);title('z2'); subplot(326),stem(real(Z2));title('Z2'); N=6; x3=[x zeros(1,N-length(x))]; y3=[y zeros(1,N-length(y))]; X3=fft(x3); Y3=fft(y3); Z3=X3.*Y3; z3=ifft(Z3); figure(4), subplot(321),stem(x3);title('x3'); subplot(322),stem(real(X3));title('X3'); subplot(323),stem(y3);title('y3'); subplot(324),stem(real(Y3));title('Y3'); subplot(325),stem(z3);title('z3'); subplot(326),stem(real(Z3));title('Z3'); N=8; x4=[x zeros(1,N-length(x))]; y4=[y zeros(1,N-length(y))]; X4=fft(x4); Y4=fft(y4); Z4=X4.*Y4; z4=ifft(Z4); figure(5), subplot(321),stem(x4);title('x4'); subplot(322),stem(real(X4));title('X4'); subplot(323),stem(y4);title('y4'); subplot(324),stem(real(Y4));title('Y4'); subplot(325),stem(z4);title('z4'); subplot(326),stem(real(Z4));title('Z4'); %N=6 时

数字信号处理实验报告

《数字信号处理》实验报告实验一：Z 变换及离散时间系统分析给定系统)8.0/(2.0)(2+-=z z H ，编程并绘出系统的单位阶跃响应y(n),频率响应)e (jw H 。

给出实验报告。

实验代码clear;x=ones(100); t=1:100;b=[0 0 -0.2 ]; a=[1 0 0.8]; y=filter(b,a,x); (t,x,'r.',t,y,'k-'); grid on ;ylabel('x(n) and y(n)') xlabel('n')单位阶跃响应单位抽样：b=[0 0 -0.2 ]; a=[1 0 0.8];[h,t]=impz(b,a,70);stem(t,h, '.')幅頻，相频b=[0 0 -0.2 ];a=[1 0 0.8];[H,w]=freqz(b,a,256,1);Hr=abs(H);Hphase=angle(H);Hphase=unwrap(Hphase); subplot(211)plot(w,Hr);grid on;ylabel(' 幅频.')subplot(212)plot(w,Hphase);grid on; ylabel(' 相频')零极点图:b=[0 0 -0.2 ];a=[1 0 0.8];subplot(221);zplane(b,a);实验二：快速傅里叶变换设x(n)由三个实正弦组成，频率分别是8Hz,9Hz,10Hz,抽样频率为60 Hz,时域取256点，作FFT变换，观察波形，给出实验报告。

实验代码：clear all;N=256;f1=8;f2=9;f3=10;fs=60;w=2*pi/fs;x=sin(w*f1*(0:N-1))+sin(w*f2*(0:N-1))+sin(w*f3*(0:N-1)); subplot(3,1,1);plot(x(1:N/4));f=-0.5:1/N:0.5-1/N;X=fft(x);=ifft(X);(3,1,2);plot(f,fftshift(abs(X)));subplot(3,1,3);plot(real(y(1:N/4)));实验三：无限冲击响应数字滤波器设计设计一个数字带通滤波器，参数自定。

数字信号处理实验报告-完整版

实验1 利用DFT 分析信号频谱一、实验目的1.加深对DFT 原理的理解。

2.应用DFT 分析信号的频谱。

3.深刻理解利用DFT 分析信号频谱的原理，分析实现过程中出现的现象及解决方法。

二、实验设备与环境计算机、MATLAB 软件环境三、实验基础理论1.DFT 与DTFT 的关系有限长序列x(n)(0≤n ≤N −1)的离散时间傅里叶变换X(e jω)在频率区间(0≤ω≤2π)的N 个等间隔分布的点kω=2πk/N(0≤k ≤N −1)上的N 个取样值可以由下式表示：212/0()|()()01N jkn j Nk N k X e x n eX k k N πωωπ--====≤≤-∑由上式可知，序列x(n)的N 点DFT X (k ),实际上就是x(n)序列的DTFT 在N 个等间隔频率点kω=2πk/N(0≤k ≤N −1)上样本X (k )。

2.利用DFT 求DTFT方法1：由恢复出的方法如下：x(n)由图2.1所示流程可知：101()()()N j j nkn j nN n n k X e x n eX k W e N ωωω∞∞----=-∞=-∞=⎡⎤==⎢⎥⎣⎦∑∑∑ 由上式可以得到：IDFTDTFTX (ejω)12()()()Nj k kX e X k Nωπφω==-∑ 其中为内插函数12sin(/2)()sin(/2)N j N x e N ωωφω--=方法2：实际在MATLAB 计算中，上述插值运算不见得是最好的办法。

由于DFT 是DTFT 的取样值，其相邻两个频率样本点的间距为2π/N ，所以如果我们增加数据的长度N ，使得到的DFT 谱线就更加精细，其包络就越接近DTFT 的结果，这样就可以利用DFT 计算DTFT 。

如果没有更多的数据，可以通过补零来增加数据长度。

3.利用DFT 分析连续信号的频谱采用计算机分析连续时间信号的频谱，第一步就是把连续信号离散化，这里需要进行两个操作：一是采样，二是截断。
