施工图审图审查的重点
施工图土建部分审图要点

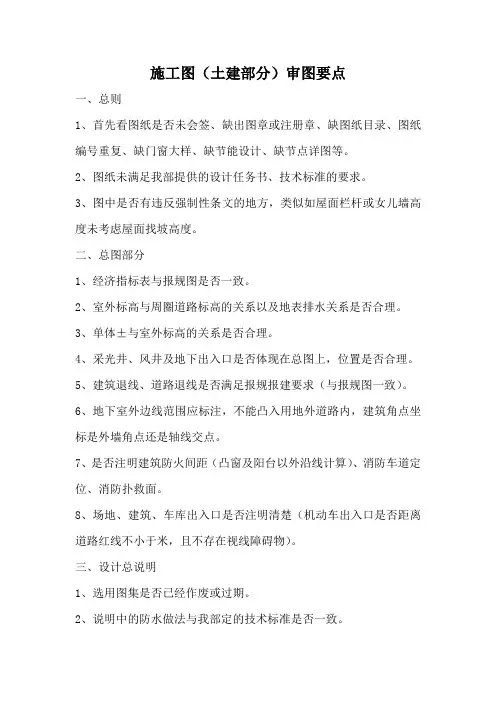

施工图（土建部分）审图要点一、总则1、首先看图纸是否未会签、缺出图章或注册章、缺图纸目录、图纸编号重复、缺门窗大样、缺节能设计、缺节点详图等。
2、图纸未满足我部提供的设计任务书、技术标准的要求。
3、图中是否有违反强制性条文的地方，类似如屋面栏杆或女儿墙高度未考虑屋面找坡高度。
二、总图部分1、经济指标表与报规图是否一致。
2、室外标高与周圈道路标高的关系以及地表排水关系是否合理。
3、单体±与室外标高的关系是否合理。
4、采光井、风井及地下出入口是否体现在总图上，位置是否合理。
5、建筑退线、道路退线是否满足报规报建要求（与报规图一致）。
6、地下室外边线范围应标注，不能凸入用地外道路内，建筑角点坐标是外墙角点还是轴线交点。
7、是否注明建筑防火间距（凸窗及阳台以外沿线计算）、消防车道定位、消防扑救面。
8、场地、建筑、车库出入口是否注明清楚（机动车出入口是否距离道路红线不小于米，且不存在视线障碍物）。
三、设计总说明1、选用图集是否已经作废或过期。
2、说明中的防水做法与我部定的技术标准是否一致。
3、说明中门窗选型与平面图门窗表是否相同，是否合理。
4、填充墙材料是否和技术标准要求相同，是否合理。
5、外墙面做法是否适合昆明环境要求，不同材料交接处做法是否与结构图中要求一致。
6、室内装修标准是否合理，是否满足公司营销要求。
7、对于工程做法选用图集是否合理，目前是否有较完善便捷的做法。
8、对于结构降板是否有说明需回填或轻质材料做垫层楼地面。
9、后浇带做法（钢筋加强、止水带用钢板止水带、混凝土用微膨胀混凝土）。
10、施工缝留设及处理方式。
11、混凝土强度及抗渗等级要求是否便于施工组织。
四、地下室1、地下室层高是否满足我部明确的技术标准要求。
2、有防火分区示意图，平面上防火分区用特级防火卷帘门或甲级防火门分隔（非机动车库独立防火分区，面积小于1000平米；设备用房独立分区，面积小于500平米，要有独立通道或出口）。
施工图审图要点
施工图审图要点审图要点1，无障碍设计2建筑防水建筑3室内环境设计4安全与防护5建筑节能6防火设计无障碍设计1，无障碍坡道（应注意与平坡出入口的区别）3．4．1轮椅坡道宜设计成直线形、直角形或折返形。
（不要做弧形）3．4．2轮椅坡道的净宽度不应小于1．00m，无障碍出入口的轮椅坡道净宽度不应小于1.20m。
（要区分）3．4．3轮椅坡道的高度超过300mm且坡度大于1：20时，应在两侧设置扶手，坡道与休息平台的扶手应保持连贯，（小于300不要求，缓坡也不要求）3．4．4轮椅坡道的最大高度和水平长度应符合表3．4．4的规定。
（参数需要记）3．4．5轮椅坡道的坡面应平整、防滑、无反光。
（普通地砖和光面花岗石不防滑）3．4．6轮椅坡道起点、终点和中间休息平台的水平长度不应小于1．50m。
（作为常识记住吧）3．4．7轮椅坡道临空侧应设置安全阻挡措施。
2，扶手3．8．2扶手应保持连贯，靠墙面的扶手的起点和终点处应水平延伸不小于300mm的长度。
（常识画在图上）3．8．3扶手末端应向内拐到墙面或向下延伸不小于100mm，栏杆式扶手应向下成弧形或延伸到地面上固定。
3．8．4扶手内侧与墙面的距离不应小于40mm。
3，通道和门3．5．1无障碍通道的宽度应符合下列规定：1室内走道不应小于1．20m，人流较多或较集中的大型公共建筑的室内走道宽度不宜小于1．80m；（走道宽度的依据之一）3．5．3门的无障碍设计应符合下列规定：（包括需要进行无障碍设计的所有建筑物主要出入口大门）1不应采用力度大的弹簧门并不宜采用弹簧门、玻璃门；当采用玻璃门时，应有醒目的提示标志；2自动门开启后通行净宽度不应小于1．00m；3平开门、推拉门、折叠门开启后的通行净宽度不应小于800mm，有条件时，不宜小于900mm；4在门扇内外应留有直径不小于1．50m的轮椅回转空间；5在单扇平开门、推拉门、折叠门的门把手一侧的墙面，应设宽度不小于400mm的墙面；6平开门、推拉门、折叠门的门扇应设距地900mm的把手，宜设视线观察玻璃，并宜在距地350mm范围内安装护门板；7门槛高度及门内外地面高差不应大于15mm，并以斜面过渡；8无障碍通道上的门扇应便于开关；9宜与周围墙面有一定的色彩反差，方便识别。
施工图审查要点
施工图审查根据国家法律、法规、技术标准与规范,对施工图设计文件的结构安全、公众利益和图家强制性标准、规范的执行情况及设计深度进行全面审查.该制度执行一段时间以来,消除了大量结构安全隐患,并促使设计单位提高设计质量.由于目前的工程设计越来越复杂,且设计周期普遍偏短,结构专业施工图设计文件中存在某些质量问题,作者通过对多年以来施工图审查经验的总结,并结合同行的讨论,把这些经常发现的问题整理列举出来,供结构专业设计和审查时参考.一、不符合国家法律、法规规定的问题1、建设工程质量管理条例国务院令第279号规定未根据勘察成果文件进行工程设计将被处以罚款.常见的问题是基础设计参数取值与勘察报告不符,包括地基承载力特征值取值、桩基础和支护结构的计算参数、地下水位取值等.出现该问题的原因主要在于设计单位根据个人的经验确定设计参数,且未与勘察单位协调调整补充相关资料.2、砼外加剂、建筑构配件指定生产厂家也违反建设工程质量管理条例的规定.3、桩型及其施工工艺的选择与实际环境、地质条件不相适应,未考虑挤土、振动、噪音可能对周边造成的影响,不符合环保、施工安全的有关要求,如在市区使用锤击桩、在可能造成污染的环境区域内使用冲钻孔灌注桩且无泥浆处理系统、有砂碎卵石含水层,深厚淤泥层,垃圾填埋层以及化工厂等场地使用人工挖孔桩等.4、属于超限高层建筑工程抗震设防专项审查技术要点建质200346号中规定范围内的高层建筑,未根据超限高层建筑工程抗震设防管理规定进行震设防专项审查.尤其建质200346号文规定中的特别不规则超限工程调整结构设计或者进行震设防专项审查.二、基础设计方面的问题1、建造在斜坡上或边坡附近的建筑物和构筑物,未验算其稳定性.当设有一侧或多侧开口的地下室时,主体设计未考虑土压力影响进行受力分析,并验算整体建筑的抗倾覆和抗滑移稳定性.当地下水埋藏较浅,建筑地下室或地下构筑物存在上浮问题时,未进行抗浮验算. 2、建筑物地存在液化土层时,未对桩基础抗震承载力进行验算.未根据具体工程情况考虑桩侧负摩阻力对基桩承载力的影响.3、桩基础设计中,仅按竖向荷载作用进行布桩,未验算弯矩作用下承台底部边桩的反力.尤其是框剪结构的剪力墙及剪力墙结构核心筒底部弯矩和剪力对基础承载力的影响较大,不应遗漏.对于水位较高的地下室和短肢剪力墙、大跨度结构等弯矩较大的承台底部桩基尚应验算是否存在向上的抗拔力.4、抗拔桩设计时,桩身配筋量仅按强度要求进行计算,缺少裂缝宽度验算,按裂缝宽度控制计算结果的配筋量远大于按强度要求计算的配筋量,在设计中往往缺抗拔桩静载试验及其配筋做法等要求说明.有抗拔要求的承台按一般桩基受压的承台进行配筋,承台顶部受拉区未配筋,筏基基础梁或地下室底板梁的受力方向与一般楼屋面梁板不同,其梁配筋设计也采用平法表示但未附加图示说明,存在安全隐患.5、目前建筑工程大量采用截面尺寸较小的预应力管桩,且在多层建筑中采用单柱单桩或一柱两桩基础,柱底弯矩由基础梁和桩共同承受.单柱单桩或垂直于两桩连线方向的基础梁设计中,未考虑平衡该方向柱脚在水平风荷载或地震作用下所产生弯矩因素,基础梁两端箍筋未按框架梁抗震构造要求设置箍筋加密区,基础梁的上下主筋在桩台内锚固长度与构造做法要求未加说明.桩身考虑承受上部结构传来的弯矩作用时也未进行抗弯承载力计算,存在着抗震薄弱环节,给工程留下潜在的隐患.6、浅基础施工图中经常未注明基槽开挖后应进行基槽检验的要求,桩基础施工图中经常未注明桩端持力层检验、施工完成后的工程桩进行竖向承载力检验的要求.7、天然地基扩展基础持力层或桩基持力层下面存在软弱下卧层,有的工程既不进行沉降验算,又不作软弱下卧层地基承载力验算.8、压实填土地基处理问题,有的工程处于部分挖方、部分填方地段,填方地段采用压实填土人工处理地基,其压实填土地基的填料、施工、压实填土的范围以及压实填土地基检验等均未提出具体要求说明,甚至未注明压实填土的密实度要求和地基承载力特征值要求,压实填土地基施工质量如何控制,其地基承载力能否达到设计要求等均存在疑义.9、天然地基独立基础带梁板式的地下室底板设计中,地下室底板与柱下独立基础埋置于同一持力层上,结构计算中仅按上部结构荷载全部由柱下独立基础承担,而地下室底板仅按一般地下室底板受荷情况进行设计,实际上整个地下室底板与柱下独立基础在上部荷载作用下,将会一起发生沉降变形共同受力,按上述计算原则进行设计,对底板而言是偏于不安全的,有可能会导致地下室底板承载能力不足而开裂.按照变形协调受力的原理,应当将地下室底板与独立基础连为一体按弹性地基有限元受力分析.也可以采取如下模式：除了柱下独立基础之外,其地下室底板与持力层之间采取褥垫处理措施.这时,底板可不参与独立基础分担上部荷载,而按底板本身承受底板与疏水垫层自重、地下水上浮力、人防等效荷载有人防时考虑等进行设计.10、天然地基锥体独立基础设计问题,有的基础设计锥体斜面坡度大于1:3,该锥体部分砼很难振捣密实,现场施工往往是砼自然堆上,采用铲子或抹灰刀拍捣成形,其锥体部分的砼很难达到设计强度要求.故建议：改为阶形独立基础为好.既保证独立基础砼施工质量,又使基础在柱轴力作用下砼局部承压验算容易满足.三、地下室外墙设计存在的问题1. 地下室外墙配筋计算：有的工程外墙配筋计算中,凡外墙带扶壁柱的,不区别扶壁柱尺寸大小,一律按双向板计算配筋,而扶壁柱按地下室结构整体电算分析结果配筋,又未按外墙双向板传递荷载验算扶壁柱配筋.按外墙与扶壁柱变形协调的原理,其外墙竖向受力筋配筋不足、扶壁柱配筋偏少、外墙的水平分布筋有富余量.建议：除了垂直于外墙方向有钢筋砼内隔墙相连的外墙板块或外墙扶壁柱截面尺寸较大如高层建筑外框架柱之间外墙板块按双向板计算配筋外,其余的外墙宜按竖向单向板计算配筋为妥.竖向荷载轴力较小的外墙扶壁桩,其内外侧主筋也应予以适当加强.外墙的水平分布筋要根据扶壁柱截面尺寸大小,可适当另配外侧附加短水平负筋予以加强,外墙转角处也同此予以适当加强.2. 地下室外墙计算时底部为固定支座即底板作为外墙的嵌固端,侧壁底部弯矩与相邻的底板弯矩大小一样,底板的抗弯能力不应小于侧壁,其厚度和配筋量应匹配,这方面问题在地下车道中最为典型,车道侧壁为悬臂构件,底板的抗弯能力不应小于侧壁底部.地下室底板标高变化处也经常发现类似问题：标高变化处仅设一梁,梁宽甚至小于底板厚度,梁内仅靠两侧箍筋传递板的支座弯矩难以满足要求.地面层开洞位置如楼梯间外墙顶部无楼板支撑,计算模型和配筋构造均应与实际相符.车道紧靠地下室外墙时,车道底板位于外墙中部,应注意外墙承受车道底板传来的水平集中力作用,该荷载经常遗漏.3. 地下室外墙在计算中,有的工程漏掉抗裂性验算.外墙的厚度目前做得比较薄,外墙钢筋保护层比较厚,其裂缝宽度控制在之内,往往配筋量由裂缝宽度验算控制.四、上部结构设计存在的问题1. 建筑结构荷载规范GB50009-2001中对基本风压值未明确的地区较多,基本风压值的取值较乱, 50年一遇基本风压值不应小于30年一遇基本风压值的倍,对于山区的建筑物,风压高度变化系数应考虑地形条件的修正.对于特别重要或对风荷载比较敏感的高层建筑,其基本风压应按100年重现期的风压值采用.2. 楼面计算荷载偏小或者局部隔墙计算荷载遗漏、构件设计截面尺寸或材料强度等级与计算不符,几乎是每个工程都有发现的问题,主要是由于建筑、结构专业配合不密切以及设计和审核把关不严引起的.对该问题进行整改时往往要重新电算.3. 施工图审查时核对构件实际配筋是否满足计算要求是一项繁重的工作.由于审查周期很短,审查师不可能对所有构件一一核对,只能抽查.但是设计人员整改时往往只针对审查师指明的某一构件问题进行修改,未指明的其余构件的实配钢筋比电算值少就没有自行认真核对整改.4. 有的工程楼屋面板电算配筋时,对边梁的截面尺寸与跨度大小不加区分约束条件进行分析,一律按嵌固边支座约束条件计算,其结果有的边梁处板面支座负筋配的很多钢筋,而板跨中和内跨支座板面负筋配筋不够.设计跨度较大的悬挑板时,挑板所在的边梁和内跨板设计时未考虑挑板传来的弯矩作用也是常见的问题.5. 对于一级框架和9度抗震设计的结构,抗震规范和高规均规定应根据梁的实际配筋面积进行强柱弱梁验算,SATWE软件计算时可输入梁超配筋参数,梁实际配筋时应与此相符,即实配钢筋不应大于计算量的与梁超配筋参数的乖积.有的工程框架梁支座负筋实配钢筋面积比电算值多出很多,而梁的箍筋与柱子的配筋按电算配筋,其结果形成强梁弱柱、强弯弱剪,与抗震设计原则相违背.对抗震极为不利,且由于支座负筋面积增大之后,又使得梁支座负筋配筋率超过%,梁的箍筋直径又未增大2mm,反而带来两条违反强制性条文规定.像这类问题,在审图中时常出现,有些设计人员认为增大配筋总是偏于安全,增加配筋的部位不对,反而适得其反.6. 非结构构件的抗震设计普遍被忽视.有的工程建筑因为造型需要,在屋面上用砖砌筑较高的女儿墙,仅在墙体内设置钢筋砼构造柱与压顶梁,也不进行抗风与抗震的验算,在台风或地震作用下,有倒塌砸人或砸坏屋面板的可能,虽然是非结构构件,但是结构设计未采取可靠措施,将给工程留下安全隐患.屋顶高大女儿墙采用钢筋砼结构按悬臂结构设计时,作为嵌固端的边梁未考虑女儿墙传来的扭矩作用,相邻的屋面板也未加强,同样存在安全隐患.7. 地下室顶板室内外板面标高变化处,当标高变化超过梁高范围时则形成错层,未采取措施不应作为上部结构的嵌固部位,规范明确规定作为上部结构嵌固部位的地下室楼层的顶楼盖应采用梁板结构,地下室顶板为无梁楼盖时不应作为上部结构嵌固部位.结构计算应往下算至满足嵌固端要求的地下室楼层或底板,但剪力墙底部加强区层数应从地面往上算,并应包括地下层.8. 抗震规范和高规对建筑物的平面不规则包括扭转不规则、凹凸不规则和楼板局部不连续和竖向不规则作出了明确的定义和限制.其中凹凸不规则定义为结构平面凹进的一侧尺寸大于相应投影方向总尺寸的30%,楼板局部不连续定义为楼板的尺寸和平面刚度急剧变化,例如有效楼板宽度小于该层楼板典型宽度的50%,或开洞面积大于该层楼面面积的30%,并规定不应采用同时具有多项平面、竖向不规则以及某项不规则程度超过规定很多的设计方案.在实际工程中入口门厅、越层会议室和餐厅、立面开洞等设计方案根本做不到上述要求,所以凹凸不规则和楼板局部不连续应理解为大部分楼层不规则,局部楼层可不受该条文限制,但应采取有效加强措施.。
设计方案及施工图审图要点
设计方案及施工图审图要点一、设计审图概述设计审图是对一项工程设计的全面审查，旨在确保设计符合相关法规和标准，同时满足建设单位或业主的需求。
审图过程涉及对设计方案和施工图的详细评估，以确保设计质量和安全性。
以下是设计方案及施工图审图的一些要点。
二、设计方案审图要点1、法规符合性：确保设计方案符合建筑、城市规划、环保等相关法规和标准。
2、功能性：审查设计方案是否满足建设单位或业主的功能需求。
3、结构安全性：检查结构设计是否合理，包括荷载分析、结构稳定性等。
4、建筑规范：检查建筑物的布局、空间利用、流线组织等是否符合建筑规范。
5、环保与节能：评估设计方案中的环保措施和节能性能，如采光、通风、保温等。
6、经济性：评估设计方案的经济性，包括材料、人工、成本等。
7、可施工性：检查设计方案是否具有可施工性，如材料获取、施工工艺等。
8、维护与改造：考虑设计方案的维护和改造需求，确保方案具有可持续性。
三、施工图审图要点1、规范性：检查施工图是否符合相关建筑、结构、给排水、电气等专业的规范和标准。
2、细节与标注：检查施工图的细节和标注是否清晰、准确，易于理解。
3、材料与设备：核对施工图中使用的材料和设备是否符合设计要求，包括规格、性能等。
4、结构稳定性：审查结构施工图是否满足稳定性要求，如基础设计、框架结构等。
5、给排水与电气系统：审查给排水和电气系统的设计是否合理，包括管道布置、电气设备等。
6、安全措施：检查施工图中是否包含必要的安全措施，如防火、防震等。
7、施工可行性：评估施工图的可行性，考虑施工工艺、设备能力等因素。
8、成本与预算：核对施工图的成本预算是否符合建设单位或业主的预算要求。
四、审图结论与建议在完成设计方案和施工图的审图后，应总结审图过程中发现的问题，并提出相应的建议和改进措施。
这些建议可以包括设计修改、施工工艺调整或成本优化等方面。
审图结论和建议应清晰明了，具有可操作性，以便建设单位或业主做出决策。
施工图审查原则及五大要点
施工图审查原则及五大要点现将建筑给排水、消防、人防工程供水系统审图的几个大原则和按图纸目录分述的要点介绍如下,希望对做设计的工程师们有所帮助。
审图的原则(1)设计是否符合国家有关技术政策和标准规范及《建筑工程设计文件》编制深度的规定。
(2)图纸资料是否齐全.能否满足施工需要。
(3)设计是否合理.有无遗漏。
图纸中的标注有无错误。
有关管道编号、设备型号是否完整无误。
有关部位的标高、坡度、坐标位置是否正确。
材料名称、规格型号、数量是否正确完整。
(4)设计说明及设计图中的技术要求是否明确。
设计是否符合企业施工技术装备条件。
如需要采用特殊措施时.技术上有无困难.能否保证施工质量和施工安全。
(5)设计意图、工程特点、设备设施及其控制工艺流程.工艺要求是否明确。
各部分设计是否明确.是否符合工艺流程和施工工艺要求。
(6)管道安装位置是否美观和使用方便。
(7)管道、组件、设备的技术特性，如工作压力、温度、介质是否清楚。
(8)对固定、防振、保温、防腐、隔热部位及采用的方法、材料、施工技术要求及漆色规定是否明确。
(9)需要采用特殊施工方法、施工手段、施工机具的部位要求和作法是否明确。
(10)有无特殊材料要求，其规格、品种、数量能否满足要求，有无材料代用的可能性。
审图要点要点一：总说明(1)设计说明应包括设计依据、设计范围，给排水、消防各个系统扼要的叙述，管材及接口、阀门及阀件、管道敷设、管道试压、防腐汕漆、管道及设备保温等内容。
(2)主要设备、材料表中的水泵、水处理设备、水加热设备、冷却塔、消防设施、卫生器具等的造型是否安全合理。
(3)管道、设备的防隔振、消声、防水锤、防膨胀、防伸缩沉降、防污染、防露、防冻、放气泄水、固定、保温、检查、维护等是否采取有效合理的措施。
(4)是否按消防规范的要求设置了相应的消火栓、自动喷水灭火、气体灭火、水喷雾灭火、灭火器等系统和设施，消防水量计算是否合理。
(5)是否选用了淘汰产品。
要点二：给排水平面图(1)生活水池、水箱是否为独立的结构型式。
对施工图纸的审查要点
（一）、其实，我发现除结构和建筑上尺寸有误，钢筋有误之外，还有最重要的就是和图集的不相符,还有我发现一个最重要的就是剪力墙上的门洞也很容易搞错。
(二）、我这里有个下的水电的审图要求发上来大家讨论.一般工程开工前,业主、设计单位、承建单位和质量监督单位等都要参加图纸会审，以发现并解决设计中存在的差错、矛盾及易在施工中产生模糊概念及在将来施工中可能存在的困难等问题，以避免施工中造成不必要的损失.作为配套工程的水电图纸，根据几年来的施工经验，在会审时应注意以下几点。
一、水电施工图是否齐全通观整套施工图，核对图纸目录，看是否缺少施工图及其图纸中注明的局部大样图或通用图。
二、水电施工图的统一水电施工的系统图、平面图、大样图、通用图及引用图集的标准图是不是统一.三、水电施工图与土建施工图的统一1、土建中墙、柱、梁等是否影响卫生器具、消防设备、灯具、电气器具设备及水电管线的安装。
框架结构中，有时候水卫设计未考虑结构柱对卫生器具安装和使用的影响，而实际现场施工时，由于结构柱的尺寸会影响到器具安装应达到的尺寸。
消防箱一般设置在楼梯间，应对照土建结构图，看楼梯梁或构造柱是否会影响消防箱的安装。
电气施工应注意土建结构图中梁的位置是否影响电气器具的对称布置、光照度等，同时要考虑梁是否会影响吊扇的安装.这些问题如不在施工前提出来,并提出解决方法，就会在后期施工中造成设计变更，给业主或施工单位带来一定的损失。
2、水电图中设备器具用房设置的位置、尺寸及工艺要求,与土建图中的设计要求是否统一。
如消防控制室的门应向疏散方向开启，并应在入口处设置明显的标志，而土建设计中要看门的开启方向是否达到上述要求.泵房预埋件土建图是否与水卫图中的尺寸、位置一致。
3、管道的布置是否影响装修效果.如排水管道,当横管很长时,由于总管与主管之间规范要求有一定的高差，再加上管道坡度，沿管道坡度方向到管道最末端时，高差很大,会因此影响整体装修高度.图纸会审时提出来，可以采用放套管及局部改变装修方案等方法加以解决，就会避免出现这种“因点误面"的情况.4、土建图中轴线、墙中线、柱中线、梁中线等是否与水电图统一.电气配管、水卫预留洞等必须注意这些尺寸.四、水卫图与电气图的统一卫生间中灯具、电气管路的安装与给排水管道安装有无矛盾，消防箱与配电箱安装位置是否有冲突。
(完整版)施工图审查主要内容及注意事项
施工图审查主要内容及注意事项一、甲方工程师看图的重点是什么？甲方看图的重点是控制影响产品使用功能方面的问题和产品交付后客户使用心理方面的问题。
国家规范是我们的底限，至少不低于国家规范和标准的要求，从合约上不给公司造成麻烦。
更高一个层面的要求是从客户使用心理方面出发，虽然满足规范，但是否能够满足一个高档住宅客户的使用需求，需要换位思考，如果我是业主，我对这个部位的设计会怎么看，我会不会骂设计或骂开发商。
甲方工程师是信息的最全面掌握者，为什么？因为，我们要求甲方工程师既要站在开发商的立场上想问题――成本、进度、质量；又要站在消费者的立场上想问题――安全、适用、舒适；而且还要站在施工单位的立场上想问题――施工方便、快捷、省钱。
只有甲方工程师才最清楚自己需要什么样的产品，施工和设计都不会彻底了解。
我们目前的施工方最关心的是图纸清楚、修改少，可照图施工，至于使用功能和客户心理绝不过多考虑；而目前设计方最多能够把施工图做到八、九成的深度，对于细节的实施经常是达不到要求的，“画得出来的东西不一定做得出来”。
哪些是功能方面的问题呢？1、防水方式和作法，大的部位会涉及地下室底板、挡墙、厨房、卫生间、露台、阳台、屋面，细节还会有穿墙导管处的防水处理和构造、出屋面烟囱管道的泛水处理和防水施工细节、斜屋面上墙体根部的泛水处理、斜屋面天窗的节点处理等。
2、厨房排烟，卫生间排气的方式和路径，处理不当可能会影响室内精装和外立面效果，比如明卫生间排气如能改侧排，室内管井的尺寸就有减小的可能，客户在装修卫生间时更便于发挥和布置。
3、楼梯平台及梯段净高对使用的影响，仔细阅读强规的要求。
4、门窗开启方式和方向，门窗执手设置高度对使用的影响。
5、门窗洞口结构、保温、铝合金门窗安装大样，窗的节点，门的节点必须明确。
6、楼梯梯步高宽，楼梯、室内外过道的净宽，仔细阅读住宅设计规范，底限是尺度是多少，舒适尺度是多少在审图前都应该清楚地知道。
7、露、阳台的排水功能，这块因为与建筑立面关系很大，一般由土建工程师来控制，暖通工程师作技术支持。
施工图审图注意要点
施工图审图注意要点施工图是建设项目设计的重要组成部分，也是项目建设最直接的实现工具。
在施工图设计中，图审是非常重要的环节，是保证工程质量和项目安全的重要保障。
本文将对施工图审图的注意要点进行介绍。
一、施工图审图的基本原则施工图审图需要遵循以下基本原则：1.符合法律法规和标准要求，保证工程质量和安全；2.与项目建设要求相符，保证工程建设效率；3.围绕工程施工流程展开，提高图纸的可操作性和清晰度。
二、施工图审图的注意要点1.审查图纸是否完整施工图必须包含完整的图纸，包括布局、结构、设备、管线、电气等方面的图纸，缺失任何一项都会对审查造成不便。
同时，在审查时也需要关注图纸的完整性，防止误判。
2.审查图纸是否合理施工图必须合理、准确，能够真实反映工程设计方案中所涉及的各项要素，并符合行业规范和标准。
审查时需要对方案进行评估，确保图纸与方案的一致性。
3.审查图纸是否具有规范性施工图必须符合行业规范和标准，包括但不限于施工图编制规范、建筑节能设计标准等。
审查时需要对图纸的规范性进行验证，防止出现违反行业规范和标准的情况。
4.审查图纸是否具有实用性施工图必须具有一定的实用性，能够为实际施工提供基础和支撑。
审查时需要注意图纸的制作，并评估其在实际施工中的应用性。
5.审查图纸的结构和内容施工图的结构和内容需要符合规范和标准，严格按照项目建设的要求进行制作。
审查时需要评估图纸的结构分析和设计思路是否正确。
三、施工图审图注意事项1.审图机构和施工图编制单位应该具备相应的资格和实力，能够确保审查工作的质量和准确性； 2.审查流程需要遵循规定的时间和程序，并及时对审查结果进行反馈； 3.施工图的审查应该注意项目的特殊性，选择性进行评估，对不确定因素进行公正、合理、全面的判断； 4.施工图的审查结果应该简明、准确、清晰，对重大问题需提出明确的整改要求。
施工图审查是保障工程质量和安全的重要环节，需要从多个方面综合考虑，确保图纸的准确性、合理性和规范性。
图纸审查要点
图纸审查要点一、一般审查要点1、拟建项目基本情况（1）通过对建筑施工图的审图，并结合地勘报告以及现场勘查，明晰拟建项目对于地基和施工作业面的具体要求。
尤其是要了解周边建筑物、地下水位、土质以及地下物等情况，进而确定基础施工方案。
例如，基础施工时是否需要人工降水、护坡桩，基槽开挖时是否需要特殊处理等。
同时，督促施工单位做好相应准备，以防影响工程的正常推进；（2）经由建筑施工图审图，掌握拟建项目建设所用的材料和设备情况，特别是特殊材料或新材料、特殊设备或新设备的选用情况，避免因材料、设备的供应时间问题导致工程延期或延误。
2、审查工程平面尺寸（1）核查立面图各楼层的标高与建施平面图是否一致，再确认建施的标高是否与结施标高相符。
除了按照常规对几何尺寸、标高、平面位置等方面进行图纸审查外，首先要通过审图对建设项目有初步认知，了解项目施工的顺序以及各部分施工的难易程度，以便合理设置质量控制点，在后续具体工作实施中加以重点管控；（2）通过审图，查找图纸中是否存在施工不便之处，对施工方法、施工工艺等进行改进，确保施工质量。
或者与设计单位进行探讨，看是否能进行设计变更或对局部加以修改；（3）审查图纸中是否需要采用新技术、新工艺。
若选用新工艺、新技术，则应探讨施工技术上的可行性，并请设计单位进行设计交底，介绍相关技术要求，以确保其能够得到应用；（4）了解图纸中要求采用的规程、规定以及施工标准图集、图册等，并请设计单位指导参建单位做好相关准备。
3、审查施工图中容易出错的地方有无出错（1）检查女儿墙混凝土压顶的坡向是否朝向内侧；（2）检查砖墙下是否有梁；（3）审查结构平面中的梁在梁表中是否全部标出了配筋情况；（4）检查主梁的高度是否低于次梁高度；（5）梁、板、柱在跨度相同或相近时，有无配筋相差较大的地方。
；（6）当梁与剪力墙在同一直线布置时，检查梁的宽度是否超过墙的厚度；当梁分别支承在剪力墙和柱边时，检查梁中心线是否与轴线平行或重合，检查梁宽有无突出墙或柱外；（7）检查梁的受力钢筋最小间距是否满足施工验收规范要求；检查室内出露台的门上是否设计有雨蓬，检查结构平面上雨蓬中心是否与建施图上门的中心线重合；（8）检查设计要求与施工验收规范有无不同之处；审查结构说明与结构平面、大样、梁柱表中内容以及与建施说明是否存在矛盾之处；单独基础系双向受力，沿短边方向的受力钢筋一般置于长边受力钢筋的上面，检查施工图的基础大样图中钢筋是否画错。
工程审图要点(建筑施工图)
厅房建筑标高：H
厅房结构标高：H-0.05
公共楼梯间、电梯厅结构标高：H-0.05（精装有地暖项目可根据需要调整）
各部位标高及 降板
厨房结构标高：H-0.10 非下沉式卫生间结构标高：H-0.10 下沉式卫生间结构标高标高：H-0.35
阳台结构标高：H-0.15
下层为阳台的露台结构标高（无保温层）：H-0.15
建筑做法 按照国家、地方、集团等技术标准文件和项目的特点逐条核对建筑做法。 建筑说明中的构造做法与结构图是否一致。
各部分构造做法是否符合集团统一要求。
构造做法 防渗漏导墙的设置部位、高度是否满足国家、地方、集团工程等相关标准、制度要求。
墙体不同材料交接部位是否采用钢丝网片加强处理。
门窗 电梯
构造柱、圈过梁等做法与结构图是否有矛盾，与集团技术标准是否一致。
阳台外檐详图：“阳露台降板＋边缘构造”是否满足要求， 是否结构图一致。
阳台
阳台栏杆节点大样有无 ,材料有无表示,材料厚度有无明确，固定节点是否合理。 阳台栏杆高度，以及“外廊、室内回廊、内天井”等栏杆高度是否满足要求。
生活阳台给水,排水,雨水立管雨水斗,排水坡度坡向有无表示，位置是否合理。
阳台雨污水管是否影响门窗、壁灯、保温、涂料等安装或施工。
下层为室内房间且可降板的露台结构标高（做保温层）：H-0.30
异型柱保证墙面平整的优先级别顺序一般为：起居室>主卧室>次卧室>其它功能房间。
是否予留门垛（一般为10cm），是否能满足门套的安装要求。
砌体
卫生间墙体砌筑禁止采用加气混凝土砌块。 客、餐厅、卧室是否设空调机位，冷凝水排水是否合适。
开关位置要考虑使用方便，同时考虑后期装修门套厚度，距离门框边不小于200mm。
施工图审查要点及图纸会审
施工图审查要点及图纸会审图纸会审是使项目管理人员及施工单位充分了解设计意图和技术要求，明确质量控制的重点和难点，同时解决图纸中存在的问题，消除可能存在的错漏碰缺等，以确保工程质量，使项目质量、安全、工期、成本能够得到更好的控制。
一、职责图纸会审在开工前进行，在图纸发放到各相关单位后一周内进行会审。
图纸会审由建设单位、设计单位、地勘单位、监理单位、施工单位、监督单位等参加，主要解决施工工艺及图纸错漏上的问题，由监理单位主持。
会审结束后，主持部门应形成《图纸会审纪要》，《图纸会审纪要》由到会的各单位审核无误后签字盖章确认，图纸会审纪要经相关各方签字盖章后及时发放到各相关单位，各单位要将图纸中变更的内容用签字笔标注到图纸相应变更的位置以便施工时参照，《图纸会审纪要》作为设计补充文件及有效的结算文件。
二、图纸审核内容1、施工图纸会审及技术交底由项目建设单位组织，监理单位主持，设计单位、地勘单位、施工单位、监督单位参加。
设计人员交底（建筑、结构、强电、弱电、给排水专业等），交代设计意图、重要及关键部位，采用的新技术、新结构、新材料、新工艺和新设备等的作法、要求、达到的质量标准，然后由各单位提出问题进行会审。
2、施工单位对图纸核查施工单位必须对各专业图纸认真核查。
目的是达到了解设计意图，熟悉施工图纸，发现其中可能存在的问题，以便在设计技术交底和图纸会审时提出，并加以解决，确保施工顺利。
3、各相关部门及单位图纸核查(1)、各相关部门及单位在核查施工图的基础上，将施工图中出现的错、漏、碰、缺等问题在图纸会审中提出，由设计单位解决；施工总包单位在收到施工图设计文件后，应对图纸进行全面细致的审查(如地基处理是否合理，建筑与结构构造是否合理，各专业设计之间是否有矛盾是否存在交叉相碰不能通过的情况，图纸是否存在错漏等)，整理成图纸会审问题清单，以电子版和纸质版两种形式提交给项目部，由项目部统一汇总后提交设计单位，由设计单位在图纸会审会议上进行图纸设计交底并对提出的问题给予口头和书面答复，监理单位负责书写整理图纸会审纪要，施工单位配合，并由项目部负责交与会审各方单位会签。
建筑施工图审图要点
③ GRC构件二次深化设计
④ 防护栏杆类甲方二次深化设计
⑤ 铝合金、塑钢、不锈钢门窗二次深化设计
⑥ 石材类二次深化设计
二十一、其他：
1、平面尺寸检查，看细部与总尺寸有无矛盾；
2、竖向尺寸检查，看局部尺寸与总尺寸是否有矛盾；
二十二、图纸质量
1．图纸质量
2、图纸是否齐全？
7、室内楼梯栏杆（或栏板）的高度不应小于900mm。室外楼梯及水平栏杆（或栏板）的高度不应小于1100mm。
8、楼梯不应采用易于攀登的花格栏杆。（《中小学校建筑设计规范》 GBJ 99一86）
9、阳台顶部（屋面）应设置雨棚。
10、对于可踏面的定义：（通则）栏杆高度应从楼地面或屋面至栏杆扶手顶面垂直高度计算，如底部有宽度大于或等于0.22m，且高度低于或等于0.45m的可 踏部位，应从可踏部位顶面起计算。
5、电缆井、管道井与房间、走道等相连通的孔洞，其空隙应采用不燃烧材料填塞密实。《高层民用建筑设计防火规范》 GB 50045－95(2001年局部修订）
6、一类高层建筑和建筑高度超过32m的二类高层建筑的下列部位应设排烟设施：
① 长度超过20m的内走道。② 面积超过100m2，且经常有人停留或可燃物较多的房间。《高层民用建筑设计防火规范》 GB 50045－95(2001年局部修订）
7、汽车库、修车库贴邻其他建筑物时，必须采用防火墙隔开。
设在其他建筑物内的汽车库（包括屋顶的汽车库）、修车库与其他部分应采用耐火极限不低于3.00h的不燃烧体隔墙和2．00h的不燃烧体楼板分隔，汽车库修车库的外墙门、窗、洞口的上方应设置不燃烧体的防火挑檐。外墙的上、下窗间墙高度不应小于1.2m。防火挑檐的宽度不应小于lm，耐火极限不应低于1.00h。（《汽车库、修车库、停车场设计防大规范》 GB 50067－97）
建筑施工图审图要点
建筑施⼯图审图要点建筑施⼯图审查要点及通病⼀、总则1．建筑⼯程设计⽂件编制深度未达要求，主要是图纸未会签、缺出图章或注册章、缺图纸⽬录、图纸编号重复、缺门窗⼤样、缺节能设计、缺节点详图等。
2．图纸未满⾜我部提供的设计任务书的要求。
3．图中有违反强制性条⽂的地⽅，类似如屋⾯栏杆⾼度未考虑屋⾯找坡⾼度。
⼆、设计总说明1．选⽤图集已经作废或过期（⾼层防⽕规范、厨房烟道、⼈防、住宅….）2．关于安全玻璃涵盖⾯不全，应按国家关于《建筑安全玻璃管理规定》发改版补充3．说明中的防⽔做法与⼯程做法中的说明以及墙⾝⼤样图作法不相符4．门窗编号及代号说明与平⾯图中的编号不同或对特殊门窗代号说明不全（卫⽣间窗、防⽕窗、双层隔⾳窗、裙房幕墙窗….）5．应增加节能说明及⽆障碍设计说明。
6．遗漏地下室出地⾯的风井百叶窗的数量及分格图。
7．说明中墙体材料是否注明,是否和结构图中的⼀致．三、⼯程做法1．应依据甲⽅提出的装修标准，注明是否⽑坯房（饰⾯由后装修做）2．对于本⼯程特殊做法⽆说明，特别是结构沉板后需回填或轻质材料做垫层楼地⾯3．保温作法需同节能计算及说明相统⼀（外墙保温作法）4．厨房、卫⽣、墙地⾯均需做防⽔处理。
5．各种公共⽤房装饰做法、⼀层地⾯做法遗漏。
6．屋⾯的构造做法、地库防⽔做法及收⼝位置、剪⼒墙墙⾝防⽔收⼝的处理、伸缩缝做法不详。
四、总图1.应注明并保证满⾜规划报建要求的道路及建筑退缩间距（要确定⽴⾯所增加的落地⽚墙、廊柱没有超出建筑红线）2.没注明建筑防⽕间距（外墙到外墙，凸窗应计玻璃间）；消防车道定位及消防扑救⾯。
（要满⾜消防车道的转弯半径≥12m）3.场地、建筑、车库出⼊⼝应注明（应满⾜《民⽤建筑设计通则》4.1 特别是机动车出⼊应距离道路红线≥7.5m，不存在视线障碍物。
5.2.4）4.建筑出⼊⼝的绝对标⾼（要考虑到建筑物室内外⾼差）；场地道路、绿地、⽔⾯的关键性标⾼。
表明场地及道路排⽔⽅向及坡度（要考虑与周边规划道路的连接及排⽔）。
施工图审图要点
审图目的:
本审图要点主要审查施工图图纸的“错、漏、碰、缺”一般性问题，协调各专业图纸的一致性。本要点包括规划、建筑、结构、给排水、暖通、电气、装修、园林共7个专业。
使用者：设计管理部、项目部。
使用时间：施工图外审时，施工图下发工地时。
编制者:
规划:建筑：
结构：水/暖通：
电气：装修:
园林：
□
结构图/铝合金门窗图，与装修图套图审核。门高与结构梁无冲突
□
天花标高、设备(空调风机、检修口、风口、喷淋头、喇叭等)、灯位与结构梁无冲突
□
天花造型与暖通、电气、给排水、智能化叠图审核,无冲突
□
空调不直吹床头，空调与家私无冲突（如衣柜、酒柜）。空调开孔合理，冷凝管尽量少外露,空调插座应靠近空调孔上方
□
照明、普通插座、厨房插座、卫生间插座、壁挂空调，柜式空调、中央空调插座回路分开设计。
□
审核户型内开关、插座、灯具、排气扇、空调位置及大小尺寸与装修及其他专业是否有冲突。
□
给排水专业(钟兴祥）
方案阶段
给水、煤气与市政的接驳点是否合适,管线布置的位置是否符合规划要求。
□
排水方向是否合适，与市政排水管的接驳位置是否合适。
□
地下室抗浮设计是否满足设计要求(抗拔桩数量、抗拔锚杆数量、底板厚度及配筋）.
□
地基承载力是否满足设计要求（天然基础尺寸、单桩承载力、桩数）。
□
电气专业（程柳莹）
方案阶段
根据电气专业提资表，重新核算供电方案负荷数据，核准电房个数,及每个电房内变压器数量及大小。
□
审核电房、开闭所、发电机房,消防监控中心、电信机房位置是否合理,尽量减少对整体规划的影响
施工图纸审核要点和重点汇总
施工图纸审核要点和重点汇总工程未动，图纸先行。
对于工程建设来说，对施工图纸进行审核是必不可少的一道工序，可及时消除图纸中的错误，确定图纸的可行性，以便更好地开展施工建设。
总体审图原则为先大后小，先平面再立面后剖面，根据“大”来掌握工程整体情况，根据“小”来对照核实，包括尺寸数值是否准确、具体做法能否达到设计要求等，在实际操作前即消除图纸中的问题，以免给后续施工留下隐患。
一、施工图纸审核中常出现以下问题1建筑结构图的纠缠不清最常见的问题就是建筑图与结构图不对应，存在建筑、结构图说明相互矛盾或不清晰现象；轴线位置不对应；框架结构建筑梁柱尺寸不一致，砖混结构墙厚不一致等问题。
审核时，应先看建筑，再看结构，重点核对标高轴号等信息，从不同角度进行比对，杜绝风马牛不相及的情况。
图纸说明也应重点审核，严禁复制其他图纸敷衍了事。
2细部位置不合理宏观的总图往往没什么错误，可一到细部做法就常有麻烦事儿，有时门窗做法不详细、开启方向弄反；材料取用不详、用量不详等问题；图纸说明与规范存在不符；节点设计不合理等。
真正能指导施工的恰恰是这些细部构造做法的图纸，所以必须确保施工单位拿到图纸就可以直接开工，图纸多细致都不怕，越细致越好。
对于细部构造能否采用图集通用做法，一般来说是可以的，但一定不能盲目，采用图集做法时一定要核查该做法与图纸乃至整体工程是否协调。
对于施工难度较大的节点部位，应与设计部门进行沟通，商讨解决办法，如非必要可进行更改。
3专业管线交叉出问题常见问题为水电暖等各专业管线“打架”，在室内外均有出现，室外还存在工程管线“打架”问题，这个问题应尽量在设计阶段进行避免，各专业在设计时加强沟通，多方审核，杜绝图纸已经完成，施工时发现管线“打架”，避免因此导致变更，避免浪费工期、增加成本。
4预留洞、预埋件错漏常见预留洞、预埋件出现错漏，导致后期对结构进行拆改，造成不必要的开支。
在图纸设计时应加强土建与安装、水电暖等专业的协调，确定预留的具体位置，施工前再进行一次复查，杜绝后期拆改现象。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
施工图审图审查的重点
工程建设项目部在收到设计图纸后，由项目部组织各专业人员认真进行审查，对项目的顺利实施具有重要意义，也是十分必要的。
审查过程中不仅可发现建筑施工图纸中的问题和施工难点，并及时跟各部门沟通得到澄清和解决，同时对项目建设的功能、结构以及材料选型、施工可行性和造价管理等方面提出建设性意见，进行有效的预防和控制，也为全面开展项目建设工作建立一个良好的开端。
审查过程主要有四个要点：
1熟悉拟建项目的基本情况
首先，应通过建筑施工图审图并结合地勘报告及现场查勘，搞清拟建项目对地基和施工作业面的具体要求，特别是了解周围建筑物、地下水位、土质、地下物等情况，确定基础施工方案，如基础施工时是否需要人工降水，是否需要护坡桩以及基槽开挖时是否需要特殊处理等，并督促施工单位做好相应准备，以免影响工程正常进行。
其次，通过建筑施工图审图，了解拟建项目建设所用材料和设备，特别是特殊材料或新材料、特殊设备或新设备的选用情况，以免因材料、设备因供应时间问题而造成工程延期或延误。
2熟悉、审查工程平面尺寸
建筑工程施工平面图和正立面图一般有3道尺寸，对于平面尺寸第1道是细部尺寸，第2道是轴线间尺寸，第3道是总尺寸；而立面尺寸也有3道尺寸，第1道尺寸是窗台、门窗的高度等细部尺寸，第2道尺寸是层高尺寸，并标注有标高，第3道尺寸是总高度。
不管是平面还是立面检查方法一般采用，第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸。
检查中对于平面并留意边轴线是否是墙中心线；识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。
熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。
识读下一层平面图尺寸时，检查与上一层有无不一致的地方。
检查立面图各楼层的标高是否与建施平面图相同，再检查建施的标高是否与结施标高相符。
除按常规对几何尺寸、标高、平面位置等方面对图纸进行审查外，首先要通过审图，对建设项目有个初步了解，对项目施工的顺序及各部分施工的难易程度做到心中有底，可以合理地设置质量控制点，以保证在以后的具体工作实施中加以重点控制。
其次，通过审图，发现图纸中是否有施工不便之处，对施工方法、施工工艺等加以改进，以确保施工质量；或与设计单位进行探讨，看是否能做设计变更或对局部加以修改。
再次，审查图纸中是否需要运用新技术、新工艺。
如选用新工艺、新技术，则应探讨施工技术上的可能性，并请设计单位进行设计交底，介绍相关技术要求，以便能确保其应用。
最后，应了解图纸中要求采用的规程、规定及施工标准图集、图册等，并请设计单位指导参建单位做好相关准备。
3检查施工图中容易出错的地方有无出错
在熟悉工程项目尺寸后，再审查建筑施工图中容易出错的地方有无出错，主要检查内容：
检查女儿墙砼压顶的坡向是否朝内？
检查砖墙下有梁否？
结构平面中的梁，在梁表中是否全标出了配筋情况？
检查主梁的高度有无低于次梁高度的情况？
梁、板、柱在跨度相同、相近时，有无配筋相差较大的地方？
当梁与剪力墙同一直线布置时，检查有无梁的宽度超过墙的厚度；当梁分别支承在剪力墙和柱边时，检查梁中心线是否与轴线平行或重合，检查梁宽有无突出墙或柱外？
检查梁的受力钢筋最小间距是否满足施工验收规范要求；检查室内出露台的门上是否设计有雨蓬，检查结构平面上雨蓬中心是否与建施图上门的中心线重合？
当设计要求与施工验收规范有无不同；检查结构说明与结构平面、大样、梁柱表中内容以及与建施说明有无存在相矛盾之处？单独基础系双向受力，沿短边方向的受力钢筋一般置于长边受力钢筋的上面，检查施工图的基础大样图中钢筋是否画错。
4审查原施工图有无可改进的地方
对于施工图有无可改进的地方，主要从是否有利于保证建筑质量、是否有利于该工程的施工、是否有利于工程美观三个方面对原施工图提出改进意见。
首先是从有利于工程质量方面，提出修改施工图意见。
特别是在混合砂浆使用、增加水泥砂浆防水层等方面，以提高项目质量。
其次从有利于工程施工的角度提出改进施工图意见。
特别是结构平面上会出现连续框架梁相邻跨度较大的情况；当支座负筋为通长时，无法捣砼；某一部位结构施工难以一次完成时；露台面标高降低后梁受力筋在降低处是弯折还是分开锚固，进行改进处理。
最后就是从是否有利于建筑美观方面提出改善施工图：检查女儿墙的高度是否高过窗台，若是，则相接处不美观，建议设计处理。
检查外墙饰面分色线是否连通，若不连通，建议到阴角处收口；当外墙与内墙无明显分界线时，询问设计，墙装饰延伸到内墙何处收口最为美观，外墙突出部位的顶面和底面是否同外墙一样装饰。
当柱截面尺寸随楼层的升高而逐步减小时，若柱突出外墙成为立面装饰线条时，为使该线条上下宽窄一致，建议对突出部位的柱截面不缩小当柱布置在建筑平面砖墙的转角位，而砖墙转角少于90°，若结构设计仍采用方形柱，可建议根据建筑平面将方形改为多边形柱，以免柱角突出墙外，影响使用和美观。
当电梯大堂（前室）左边有一框架柱突出墙面10～20cm时，检查右边柱是否出突出相同尺寸，若不是，建议修改成左右对称。
